14.1 电阻和变阻器

课件12张PPT。物理课件制作人：陈志坚电阻和变阻器 （二）复习提问：影响电阻大小的因素有哪些思考：用什么办法可以改变导体的电阻？
哪种方法最简单？方法有改变导体的 、 、
和 。

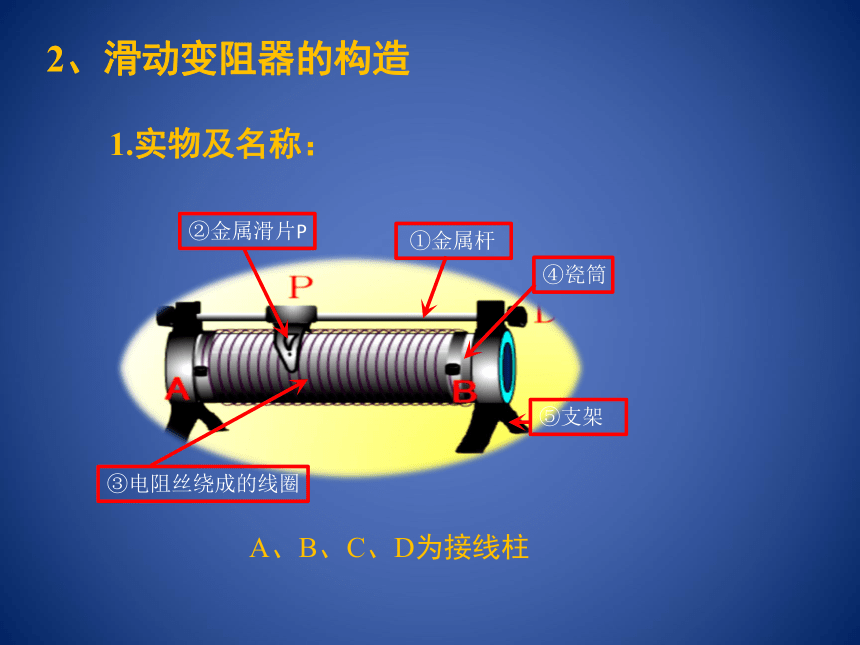

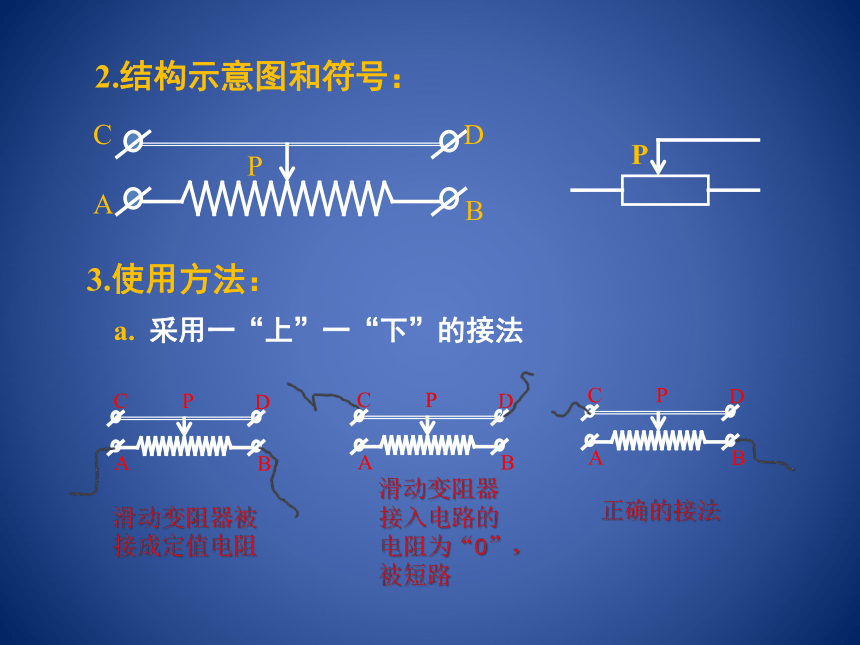

而最方便的是改变 。材料长度横截面积温度导体长度变阻器 常用的变阻器是靠改变接入电路的电阻丝的有效长度来改变电阻大小. 符号为:工作原理：作用： 改变接入电路中的电阻，改变电路中的电流。起分压、限流，保护电路的作用。实验室中常用的变阻器有滑动变阻器和电阻箱。滑动变阻器电阻箱2、滑动变阻器的构造A、B、C、D为接线柱1.实物及名称：2.结构示意图和符号：3.使用方法：a. 采用一“上”一“下”的接法滑动变阻器被接成定值电阻滑动变阻器接入电路的电阻为“0”，被短路正确的接法b. 串联在电路中阻值最大处你能猜想一下变阻器上的“1A20Ω”的含义吗?最大允许通过电流： ，最大电阻： c. 闭合开关前，滑片P应移到 位置.
这样做的目的是 起保护电路的作用 1A20Ω特点:电阻的变化是连续的，但不能知道接入电路中的电阻。 2.如图所示,要使灯泡的亮度变小,则必须使变阻器接入电路部分的电阻变_____.电流表的示数变_____,滑动触头P应向______移动.再根据电路图连接实物图。右小大×√电阻箱电阻箱的读数：总电阻等于各旋钮对应的数字乘以倍数的和2×1000Ω＋0×100Ω＋1×10Ω＋1×0Ω
=2010Ω特点：可以直接读出电阻值，变化可以是不连续的。符号：谢谢大家
