2021-2022学年度强化训练北师大版物理九年级全册第十二章 欧姆定律综合练习试题（有解析）

北师大版物理九年级全册第十二章 欧姆定律综合练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、在图示电路中，电源电压保持不变。闭合开关S后，将滑动变阻器的滑片P自左向右滑动，则（　　）
A．电流表A的示数减小
B．电压表V2的示数减小
C．电压表V1与电流表A的示数比值减小
D．电压表V2与电流表A的示数比值减小
2、某导体中的电流与它两端电压的关系如图所示，下列分析正确的是（　　）
A．当导体两端的电压为0时，电阻为0
B．该导体的电阻随电压的增大而减小
C．该导体的电阻为5Ω
D．当导体两端的电压为2V时，电流为0.6A
3、如图所示电路，闭合开关S1、S2，下列对电路的分析正确的是（　　）
A．L1与L2串联
B．电流表A1测L1的电流
C．当开关S2断开时，电流表A2的示数变小
D．当开关S2断开时，通过L1的电流变小
4、如图所示的电路中，电源电压保持不变，闭合开关S，当滑动变阻器的滑片P向左移动时，下列说法正确的是（　　）
A．A1示数变小，V示数变小 B．A1示数不变，V示数不变
C．V示数与A1的示数之比不变 D．电路消耗的总率功变大
5、在如图所示的电路中，当闭合开关后，两个电压表指针都向右偏转相同角度，则电阻R1和R2的阻值之比为（　　）
A．5∶1 B．1∶5 C．4∶1 D．1∶4
6、有甲、乙两根镍铬合金线，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，通过它们的电流分别为I甲和I乙，下列判断中正确的是（　　）
A．U甲＞U乙 B．U甲＜U乙 C．I甲＞I乙 D．I甲＜I乙
7、小红同学在“探究通过导体的电流与其两端电压的关系”时，作出了如图所示的图象，下列说法中正确的是（　　）
A．甲、乙的电阻大小关系：R甲＞R乙
B．导体两端的电压为零时，导体的电阻也为零
C．将甲、乙两导体并联接到电压为2V的电源上，干路中的电流为0.6A
D．根据图象可得出结论：同一导体两端的电压与通过它的电流成正比
8、如图所示，闭合开关，两灯都正常发光，电流表和电压表都有示数。若灯L2断路，则电流表和电压表的读数将（　　）
A．变大；变大 B．不变；变大 C．变小；不变 D．都变为零
9、在图甲所示电路中，电源电压保持不变，移动滑片使电阻R2的有效阻值从零逐渐变大，R1上的电压U的倒数与R2的阻值变化的图象如图乙所示，则（　　）
A．电压表V1示数变大 B．R1＝5Ω
C．电阻R2的最大阻值为10Ω D．电源电压U＝5V
10、如图所示电路中，电源电压保持不变，闭合开关S后，灯泡L的电阻不变，将滑动变阻器R的滑片P向左移动，在此过程中（　　）
A．电压表V1示数不变，电流表A示数变大
B．电流表A示数变小，电压表V2示数变小
C．电压表V1示数变化量与电流表A示数变化量的比值不变
D．电压表V1示数变小，灯泡L亮度不变
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题5分，共计25分）

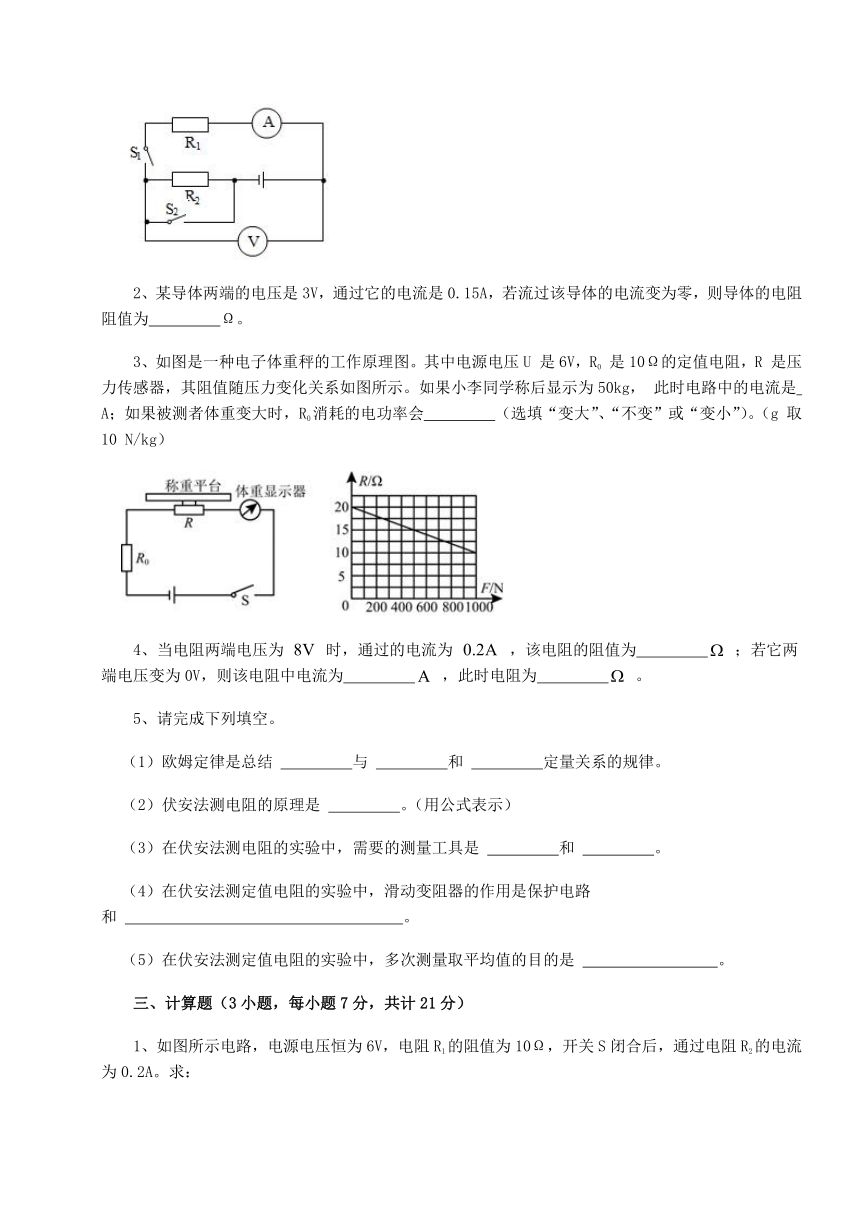

1、如图所示电路中，电源电压保持不变，R1=10Ω。当开关S1、S2都闭合时，电压表的示数为3V。当开关S1闭合，S2断开时，电压表的示数为1V，则电流表的示数为　 　A，R2的阻值为　 　Ω。
2、某导体两端的电压是3V，通过它的电流是0.15A，若流过该导体的电流变为零，则导体的电阻阻值为　 　Ω。
3、如图是一种电子体重秤的工作原理图。其中电源电压U 是6V，R0 是10Ω的定值电阻，R 是压力传感器，其阻值随压力变化关系如图所示。如果小李同学称后显示为50kg， 此时电路中的电流是　 　A；如果被测者体重变大时，R0消耗的电功率会　 　（选填“变大”、“不变”或“变小”）。（g 取 10 N/kg）
4、当电阻两端电压为 时，通过的电流为 ，该电阻的阻值为　 　 ；若它两端电压变为0V，则该电阻中电流为　 　 ，此时电阻为　 　 。
5、请完成下列填空。
（1）欧姆定律是总结 　 　与 　 　和 　 　定量关系的规律。
（2）伏安法测电阻的原理是 　 　。（用公式表示）
（3）在伏安法测电阻的实验中，需要的测量工具是 　 　和 　 　。
（4）在伏安法测定值电阻的实验中，滑动变阻器的作用是保护电路和 　 　。
（5）在伏安法测定值电阻的实验中，多次测量取平均值的目的是 　 　。
三、计算题（3小题，每小题7分，共计21分）
1、如图所示电路，电源电压恒为6V，电阻R1的阻值为10Ω，开关S闭合后，通过电阻R2的电流为0.2A。求：
（1）R1两端的电压；
（2）电阻R2的阻值。
2、电压表既是测量仪表，也是一个接入电路中的特殊电阻，在实际计算中，可以把电压表看作一个可显示其两端电压的电阻（如图甲所示）。为了测量电压表的电阻值，某同学设计出如图乙所示的电路，电源电压保持不变，电压表V1和电压表V2的量程均为0~3V，分度值均为0.1V，定值电阻R0的阻值为3kΩ。
（1）闭合开关S后，调节变阻器使电压表V2的示数为2.5V，电压表V1的示数为1.5V，则电压表V1的电阻值为多大？
（2）上述电路中，若将R0更换为10Ω的定值电阻，闭合开关S后，再次调节变阻器使电压表V2的示数为2.5V，此时能否测出V1表的内阻？请通过计算说明。
3、如图所示电路,电源电压不变。电阻R1的阻值为5Ω,闭合开关S,电阻R1两端的电压为3V,电阻R2两端的电压为6V。求:
（1）电源电压。
（2）电路中的电流。
四、实验探究（2小题，每小题12分，共计24分）
1、小明和小红在电学实验室发现一块电路板，板上已串联接有不可拆卸的小灯泡L和定值电阻R，小灯泡上标有“3.8V”的字样（小灯泡正常发光时的电压），a、b、c是外露的接线柱。小明准备用如图甲所示的器材来探究小灯泡L和定值电阻R的电学特征。已知电源电压恒为6V，滑动变阻器的规格是“40Ω 0.6A”。
（1）小明用“伏安法”测量定值电阻R的阻值。
请用笔画线代替导线，将图甲中的电路补完整；（要求：滑动变阻器的滑片向右滑动时，电流表示数变小）　 　。
②小明规范操作并正确连接电路，闭合开关后却看到电流表无示数，电压表的示数如图乙所示，则电路故障可能是（　 　）
A．电阻R断路 B．开关S断路 C．电流表短路 D．滑动变阻器短路
（2）排除电路故障后，小明决定测量小灯泡正常发光时的电阻。
①为了测量灯泡两端的电压，在图甲电路中，小明只将“电压表负接线柱接a点的导线”由a点改接到c点。老师认为这一方法不可行，理由是　 　；
②正确改接电路后闭合开关，移动滑片到某处时，用电压表直接测得灯泡两端的电压为3.5V，要测量小灯泡正常发光时的电阻，应再将滑动变阻器的滑片向　 　（选填“A”或“B”）端移动；当小灯泡正常发光时，电流表的示数如图丙，则小灯泡的电阻为　 　Ω；
③同组的小红提出，在调节滑片使灯泡正常发光时，很难准确判定电压表的示数是否刚好为3.8V，因此造成一定的测量误差。她认为可以在小明实验的基础上，不更换器材，只改进电路，便可提高测量的准确度。请简要写出小红的改进方案：　 　；为确保该方案实施过程中电路安全，请写出闭合开关前的操作要点：　 　。
2、在伏安法测电阻的实验中，小明选择的待测电阻约为，电源电压为6V，滑动变阻器的最大阻值为。
（1）用笔面线代替导线，将图甲中的实物图连接完整；（　 　）
（2）开关在闭合前，滑动变阻器的滑片应位于变阻器的　 　（填“A”或“B”）端，电流表应选　 　量程；
（3）闭合开关后，调节变阻器的滑片到某位置时，电压表和电流表的示数如图乙所示，则被测电阻的阻值为　 　；
（4）全班同学为小明首先获得测量结果而高兴，小明准备整理实验器材结束实验。你认为他的实验真的结束了吗？　 　。为了得到更可靠的结果，你认为接下来他的具体操作应是：　 　；你提出这个建议的目的是　 　。
-参考答案-
一、单选题
1、【答案】C
【解析】【解答】A．如图所示，闭合开关S后，电路中两个电阻R1、R2是串联，当滑动变阻器的滑片P自左向右滑动时，电阻R1变小，由欧姆定律可知，电路中电流变大，故错误；
B．电压表V2测量的是R2两端电压，由 可得
电流变大，电阻R2不变，因此电压表V2的示数变大，故错误；
C．电压表V1测量的是R1两端电压，滑动变阻器的滑片P自左向右滑动时，电阻R1变小，而电压表V1与电流表A的示数比值就是R1的电阻，故正确；
D．电阻R2不变，因此电压表V2与电流表A的示数比值不变，故错误。
故答案为：C。
【分析】在串联电路中，滑动变阻器电阻减小，电流变大，减小的电阻分压减小。
2、【答案】C
【解析】【解答】A．由图象上看出，当导体两端的电压为0时，电流为0，但是电阻不为零，因为电阻是导体本身的一种性质，与材料、长度、横截面积以及温度有关，与电压和电流没有关系，A不符合题意；
B．由图象可求得导体的电阻为
且不随电压的改变而改变，B不符合题意；
C．电压使电路中形成电流，因此电压为零时，电流也为零，C符合题意；
D．当导体电压为2V时，由图象可以找到此时对应的电流0.4A，D不符合题意。
故答案为：C。
【分析】对于I-U曲线，图像的横坐标为电压，纵坐标为电流，结合图像上的点，利用电压除以电流即为此时的阻值。
3、【答案】C
【解析】【解答】AB．由题中电路可知，L1、L2并联，A1测L2的电流，A2测干路电流，S1控制整个电路，S2控制L2，AB不符合题意；
C．S2断开时，通过L2的电流为0，即A1的示数为0，并联电路各支路互不影响，所以通过L1的电流不变，干路电流减小，电流表A2的示数变小，C符合题意，D不符合题意。
故答案为：C。
【分析】根据电流的路径分析电路的连接方式和电流表的作用。
4、【答案】D
【解析】【解答】AB．由电路图知，R1与滑动变阻器R2并联，电流表 A2测流过R1的电流，电流表A1测干路电流，电压表测并联电路电压，即电源电压；闭合开关S，当滑动变阻器的滑片P向左移动时，由于电源电压U不变，所以电压表示数不变；流过R1的电流不变，A2的读数不变；滑动变阻器的滑片P向左移动，滑动变阻器接入电路的阻值R2变小，由I= 可知，通过滑动变阻器的电流变大，由并联电路特点可知，干路电流变大，电流表A1示数变大， 综合以上分析可知AB不符合题意；
C ．V示数与A1的示数之比为电路的总电阻，R2用入电路的的阻值减小，V示数与A1的示数之比变小，C不符合题意；
D．电源电压不变，干路中的电流变大，根据P=UI电路消耗的总功变大，D符合题意。
故答案为：D。
【分析】滑动变阻器滑片向左端移动，接入电路中的电阻变小，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
5、【答案】C
【解析】【解答】由电路图可知，当闭合开关后，两电阻串联，V1测R2两端的电压，电压表V2测电源电压；因串联电路的总电压等于各分电压之和，且两个电压表指针偏转角度相同，所以，电压表V2的示数是电压表V1示数的5倍，即U=5U2
则电阻R1和R2两端的电压之比
在串联电路中，各处的电流相等，由U=IR可知，电阻R1和R2的阻值之比
故答案为：C。
【分析】理清元件的连接方式及电表的测量对象，根据串联电路的电压特点和两个电压表指针偏转角度相同可知它们的量程，指针位置相同时大量程示数是小量程示数的5倍，根据串联电路的电压特点求出两电阻两端的电压之比。
6、【答案】D
【解析】【解答】AB．两合金丝并联在同一电路中，根据并联电路的电压规律可知，两合金丝两端的电压都等于电源电压，即 ，A、B不符合题意；
CD．由于两合金丝材料相同，长度相同，但是乙粗些，那么乙的电阻较小，即 ，根据 可知， ，C不符合题意、D符合题意。
故答案为：D。
【分析】由并联电路电压特点可知，两镍铬合金线两端电压关系。
材料、长度相同的导体，横截面积越大，电阻越小，由欧姆定律可知通过它们的电流关系。
7、【答案】C
【解析】【解答】A．根据电阻公式 结合图可得
所以 ，A项错误；
B．电阻是导体本身的一种特性，与电压和电流无关。当电压为零时电阻甲的电阻仍为 ，乙的电阻仍为 。B项错误；
C．并联电路中各支路两端的电压相等，所以甲乙两电阻并联到电压为2V的电源上后电压都为 。由图可知 ， ，又并联电路中干路电流为各支路电流之和，所以干路电流为
C项正确；
D．根据图可得出结论：同一导体两端的电流与通过它的电压成正比。D项错误。
故答案为：C
【分析】根据电压和电流的比值计算电阻，再判断电阻的大小；并联电路中，干路电流等于各支路电流之和。
8、【答案】D
【解析】【解答】如图所示，闭合开关，两灯串联，电压表测L1两端的电压，电流表测串联电路中的电流；当L2断路时，电路中电流为0，则电流表示数为0，此时电压表未接入电路，示数也为0，所以电流表和电压表示数均变小且为0。ABC不符合题意，D符合题意。
故答案为：D。
【分析】在串联电路中，电压表测量位置以外断路，电路中无电流，电压表无示数。
9、【答案】B
【解析】【解答】由图知电阻R1与滑动变阻器R2串联，电压表V1测电源电压，电压表V2测R1两端电压。
A．因电压表V1测电源电压，由于电源电压不变，则电压表V1示数不变，A不符合题意；
BD．由图乙知，R2＝0时，R1上的电压U的倒数
R1两端电压U1＝3V
由于此时电路中只有R1连入电路，所以，电源电压U＝U1＝3V
根据图乙可知，当R2′＝10Ω时，R1上的电压U的倒数
则此时R1两端电压U1′＝1V
根据串联电路的总电压等于各分电阻两端的电压之和可知，变阻器的电压为U2′＝U﹣U1′＝3V﹣1V＝2V
R1两端的电压为变阻器电压的0.5倍，根据分压原理R1＝0.5×R2′＝0.5×10Ω＝5Ω
B符合题意，D不符合题意。
C．根据图像可知，电阻R2的最大阻值大于10Ω，C不符合题意。
故答案为：B。
【分析】理清元件的连接方式及电表的测量对象，电压表V1测电源电压，由于电源电压不变，则电压表V1示数不变；由图乙知：当电阻R2的有效阻值为零时，R1上的电压U的倒数为，则R1两端电压为3V，即电源电压为3V；然后根据R2的有效阻值为10Ω时，R1上的电压U的倒数求出此时R1两端电压，最后根据串联电路电压特点和欧姆定律即可求出R1的阻值。
10、【答案】C
【解析】【解答】电路为灯泡和滑动变阻器串联，电压表V1测灯泡两端电压，电压表V2测滑动变阻器两端电压，电流表测整体电流，则当滑片向左移动时，接入电路电阻变大，总电阻变大，则由欧姆定律可知，电路电流变小，电流表示数变小，由串联分压可得，滑动变阻器所分电压变大，灯泡所分电压变小，则电压表V1示数变小，V2示数变大，灯泡亮度变暗，由于电压表V1和电流表均测灯泡，则其比值为灯泡的阻值，灯泡阻值不变，则电压表V1示数变化量与电流表A示数变化量的比值不变，ABD不符合题意，C符合题意。
故答案为：C。
【分析】理清元件的连接方式及电表的测量对象，根据滑片的移动确定接入电路中电阻的变化，电路总电阻的变化，根据欧姆定律确定电路中电流的变化和灯泡两端的电压变化，根据串联电路的电压特点确定滑动变阻器两端的电压变化，再根据P=UI确定灯泡实际功率的变化，进一步根据灯泡的亮暗取决于实际功率的大小确定灯泡亮暗的变化。
二、填空题
1、【答案】0.1；20
【解析】【解答】当开关S1、S2都闭合时，R2被短路，电路中只有R1，电压表测量的是电源电压为3V。当开关S1闭合，S2断开时，电压表测量的是R1两端的电压为1V，电流表测量的是流经R1的电流为
则电流表的示数为0.1A。
当开关S1闭合，S2断开时，定值电阻R1和R2串联，电压表示数为1V，则加在R2两端的电压为2V，电流为0.1A，R2的阻值为
【分析】理清开关处于不同状态时元件的连接方式及电表的测量对象，根据串联电路的电流特点和欧姆定律求出电路中电流表的示数，根据串联电路的电压特点求出R2两端的电压，再根据欧姆定律求出R2的阻值。
2、【答案】20
【解析】【解答】某导体两端的电压是3V，通过它的电流是0.15A，则电阻大小为
导体电阻是物质的一种属性，其大小与两端电压或通过的电流无关，若流过该导体的电流变为零，导体的电阻阻值为20Ω。
【分析】利用电压和电流的比值计算电阻；导体电阻是物质的属性，与电压、电流无关。
3、【答案】0.24；变大
【解析】【解答】由电路图知，电阻 与 串联，当称重为50kg时，平台受到的压力为
由图知，当
电阻 的阻值为
由 可得此时电路中的电流 由图知，当平台所受的压力增大时，电阻 的阻值减小，根据串联电路电压的特点知，电路中的总电阻减小，根据串联电路分压的规律知 分得的电压增大，由 可知 消耗的电功率将变大。
【分析】分析电路结构，定值电阻和压敏电阻串联，电流相同，随着压力的升高，气敏电阻的阻值变小，电路中的电流变大，结合串联电路电压规律分析电压的变化。
4、【答案】40；0；40
【解析】【解答】根据欧姆定律，该电阻的阻值为 若它两端的电压变为0V，没有电压不能形成电流，所以该电阻中的电流为0A。电阻是物体本身的一种属性，它的长度、横截面积和材料都没有改变，电阻大小不变仍为40Ω。
【分析】利用电压和电流的比值计算电阻；电阻和通过导体的电流、两端的电压无关。
5、【答案】（1）电流；电压；电阻
（2）
（3）电压表；电流表
（4）改变电阻两端的电压和通过的电流
（5）减小实验误差
【解析】【解答】（1）欧姆定律是总结电流与电压和电阻定量关系的规律，导体中的电流与导体两端的电压成正比，与导体的电阻成反比。
（2）伏安法测量电阻的实验原理为，使用电流表和电压表直接测量待测电阻的电流和电压，根据欧姆定律计算电阻。
（3）在伏安法测电阻的实验中，需要测量电压和电路中的电流，故需要的测量工具是电压表和电流表。
（4）在伏安法测定值电阻的实验中，滑动变阻器的作用除了保护电路外，还可以改变电阻两端的电压和通过的电流，进行多次实验。
（5）在伏安法测定值电阻的实验中，多次测量取平均值的目的是减小实验误差。
【分析】（1）欧姆定律探究了电流和电压、电阻的关系；
（2）欧姆定律的字母表达式为；
（3）伏安法测量电阻时，需要电压表测量电压，电流表测量电流；
（4）伏安法测量电阻时，滑动变阻器可以保护电路，可以多次改变电压和电流实现多次测量；
（5）测量电阻时，多次实验，计算平均值可以减小误差。
三、计算题
1、【答案】（1）解：由电路图知，两个电阻串联在电路中，据串联电路的特点知，通过电路的电流I=I2=0.2A
电路中的总电阻
据串联电路的分压特点有30Ω:10Ω=6V:U1
所以电阻R1两端的电压U1=2V
答：R1两端的电压为2V；
（2）解：电阻R2的阻值R2=R-R1=30Ω-10Ω=20Ω
答：电阻R2的阻值为20Ω。
【解析】【分析】（1）理清元件的连接方式，根据串联电路电流规律和 串联电路的分压特点 求出R1两端的电压。
（2）根据串联电路电阻关系求出电阻R2的阻值。
2、【答案】（1）解：由电路图知，R0与电压表V1串联，电压表V2测它们的总电压，由串联电路的特点知，定值电阻R0的两端电压是U0=UV2-UV1=2.5V-1.5V=1.0V
由欧姆定律得
根据串联电路的特点IV1=I0
由欧姆定律得
答：电压表V1的电阻值为4.5kΩ；
（2）R0更换为10Ω的定值电阻，调节变阻器使电压表V2的示数为2.5V时，R0所在电路中的电流为
此时电压表V1的示数U1=IRV1=0.00055A×4500Ω≈2.48V
两电表示数之差U2 U1=2.5V-2.48V=0.02V＜0.1V
两电表示数之差小于最小分度值0.1V，两表示数几乎相同，所以电压表V1电阻无法算出。
答：若将R0更换为10Ω的定值电阻，不能测出V1表的内阻。
【解析】【分析】 (1)、已知电源电压和电压表的电压，可以求出串联电路中定值电阻的电压，又根据公式求得电流，再根据公式求得电压表的电阻。
(2)、 将定值电阻换成小一些的阻值，通过计算观察两个电压表的示数差，如果示数差可以读出来，则可以更换电阻，反之则不能更换。
3、【答案】（1）解：由电路图可知，R1与R2串联，因串联电路中总电压等于各分电压之和，
所以电源电压：U=U1 U2=3V 6V=9V
答：电源电压为9V
（2）解：因串联电路中各处的电流相等，所以电路中的电流:I2=I1= = =0.6A。
答：电路中的电流为0.6A。
【解析】【分析】（1）在串联电路中，各用电器电压和等于电源电压；（2）根据电压和电阻的比值计算电流。
四、实验探究
1、【答案】（1）；C
（2）电压表量程选错；A；19；将电压表并联在滑动变阻器的两端；应将滑片移到中间位置附近进行试触。
【解析】【解答】(1)电流表、滑动变阻器均串联在电路中，电流表应选择0~0.6A量程，滑动变阻器的滑片向右滑动时，电流表示数变小，由 可知，在电压一定时，连入电路的电阻变小，滑动变阻器接入电路的电阻丝就是下面被连接的接线柱与滑片P之间的部分，则应接左接线柱，如图所示：
电流表有示数，而电压表有示数，说明电压表两接线柱到电源间是通路，电压表示数为2V，要小于电源电压，故电压表测量的是灯泡两端的电压，故故障为电流表短路，故ABD不符合题意，C符合题意。
故答案为：C。(2)电流应从电压表的正接线柱流入，从负接线柱流出，小明只将“电压表负接线柱接a点的导线”由a点改接到c点，由于电压发生了变化，灯泡的额定电压是3.8V，故电压表量程选错。移动滑动变阻器的滑片到某处时，用电压表直接测得灯泡两端的电压为3.5V，要测量小灯泡的额定功率，应使电压为3.8V，灯泡和滑动变阻器串联，要使灯泡两端的电压变大，则滑动变阻器两端的电压减小，滑动变阻器连入电路中的电阻减小，应再将滑动变阻器的滑片向A端端移动。电流表选用的量程为0~0.6A，如图丙，电流表的示数为0.2A，小灯泡的电阻 由于小灯泡的额定电压为3.8V，所以电压表必须选择大量程，这样造成电压测量不精确，因为电源电压为6V，则滑动变阻器两端的电压为
此时小灯泡恰好正常发光。故为了使测量误差更小，可将电压表并联在滑动变阻器的两端，改接小量程。闭合开关前，为了保护电路，应使得电压表的示数不至于过大，应将滑片移到中间位置附近进行试触。
【分析】（1）伏安法测量电阻时，滑动变阻器要一上一下连接在电路中，滑片远离下面的接线柱电阻变大；电流表串联在电路中；在串联电路中，电流表无示数，电压表示数不是电源电压，电流表可能短路；（2）电压表连接时，接线柱正入负出；减小滑动变阻器的电阻，分压减小；根据电流表指针位置测量电流，利用电压和电流的比值计算电阻；在串联电路中，总电压等于各用电器电压之和。
2、【答案】（1）
（2）B；0~0.6A
（3）7.5
（4）没有；调节滑动变阻器，改变成两端的电压，多次测量；多次测量减小误差
【解析】【解答】（1）伏安法测电阻时，未知电阻与滑动变阻器串联，电压表测量未知电阻两端的电压，电流表测量电路中的电流，根据欧姆定律可知，电流的大小在0.2A～0.6A，或如乙图可知，电压表选择0～3V的量程，电流表选择0～0.6A的量程，则实物图为：
（2）为了保护电路，在闭合开关前滑动变阻器的滑片要滑动到最大阻值处，即B端。
根据欧姆定律可知，电流的大小在0.2A～0.6A，所以选择0～0.6A的量程。
（3）由图乙可知，电压为1.8V，电流为0.24A，根据可知，被测电阻的阻值为
（4）伏安法测电阻实验中，为了保证所测电阻的准确性、减小实验误差，需要调节滑动变阻器，改变定值电阻两端的电压，多次测量，再取平均值，即为电阻的阻值大小，所以他的实验还没有结束。
【分析】（1）用伏安法测电阻电压表与待测电阻并联，变阻器按一下一上原则接入电路中。
（2）为了保护电路，在闭合开关前滑动变阻器的滑片要滑动到最大阻值处。
（3）根据欧姆定律求 被测电阻的阻值 。
（4）伏安法测电阻实验中，为了保证所测电阻的准确性、减小实验误差，需要调节滑动变阻器，改变定值电阻两端的电压，多次测量，再取平均值。
