2021-2022学年基础强化人教版物理九年级全册第十九章生活用电综合练习试题（含解析）

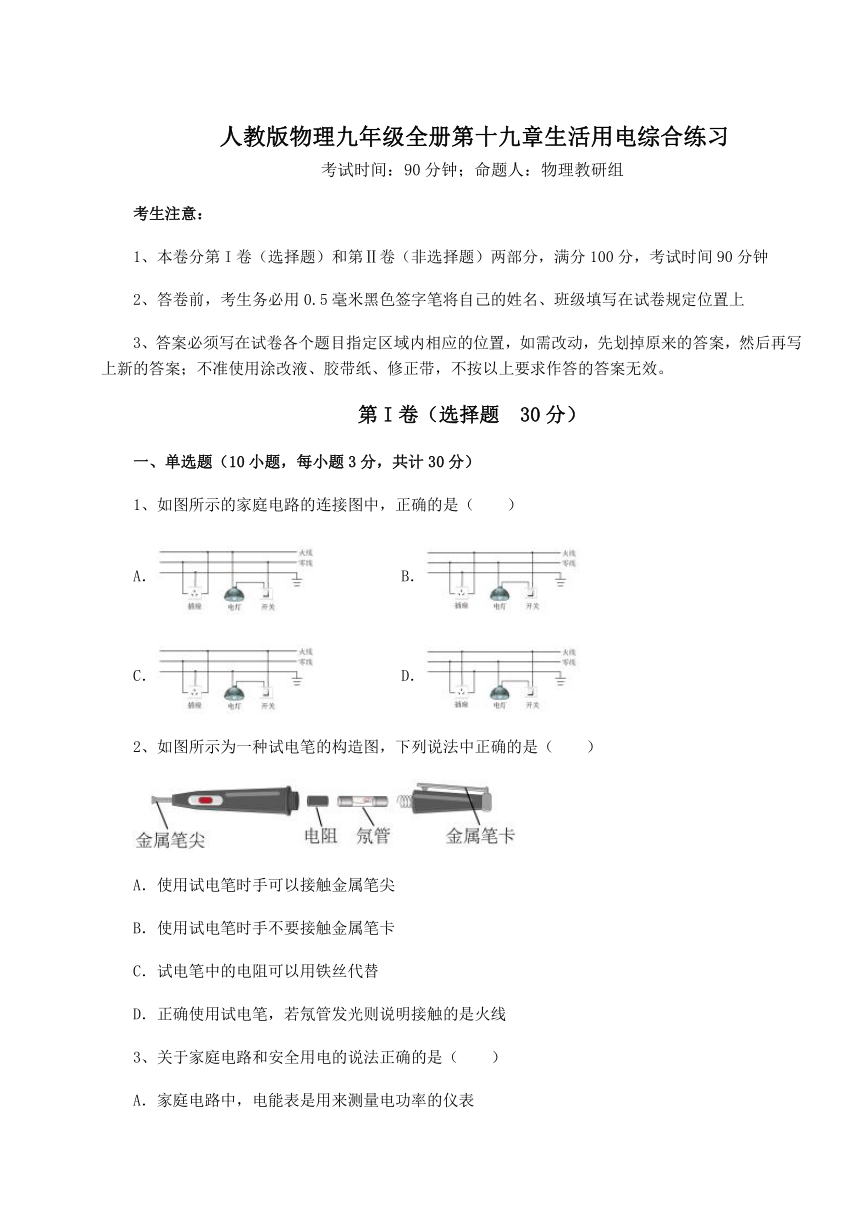

人教版物理九年级全册第十九章生活用电综合练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示的家庭电路的连接图中，正确的是（　　）
A． B．
C． D．
2、如图所示为一种试电笔的构造图，下列说法中正确的是（　　）
A．使用试电笔时手可以接触金属笔尖
B．使用试电笔时手不要接触金属笔卡
C．试电笔中的电阻可以用铁丝代替
D．正确使用试电笔，若氖管发光则说明接触的是火线
3、关于家庭电路和安全用电的说法正确的是（　　）

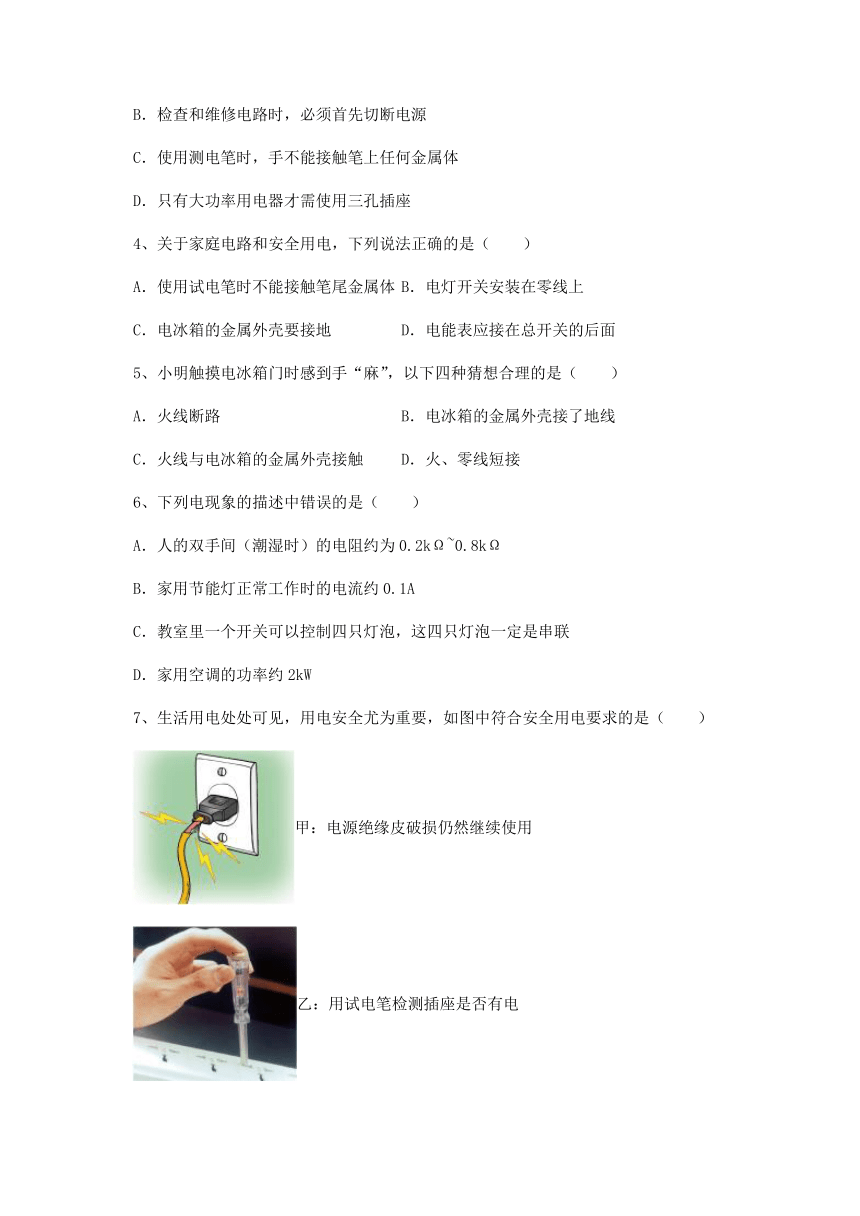

A．家庭电路中，电能表是用来测量电功率的仪表
B．检查和维修电路时，必须首先切断电源
C．使用测电笔时，手不能接触笔上任何金属体
D．只有大功率用电器才需使用三孔插座
4、关于家庭电路和安全用电，下列说法正确的是（　　）
A．使用试电笔时不能接触笔尾金属体 B．电灯开关安装在零线上
C．电冰箱的金属外壳要接地 D．电能表应接在总开关的后面
5、小明触摸电冰箱门时感到手“麻”，以下四种猜想合理的是（　　）
A．火线断路 B．电冰箱的金属外壳接了地线
C．火线与电冰箱的金属外壳接触 D．火、零线短接
6、下列电现象的描述中错误的是（　　）
A．人的双手间（潮湿时）的电阻约为0.2kΩ~0.8kΩ
B．家用节能灯正常工作时的电流约0.1A
C．教室里一个开关可以控制四只灯泡，这四只灯泡一定是串联
D．家用空调的功率约2kW

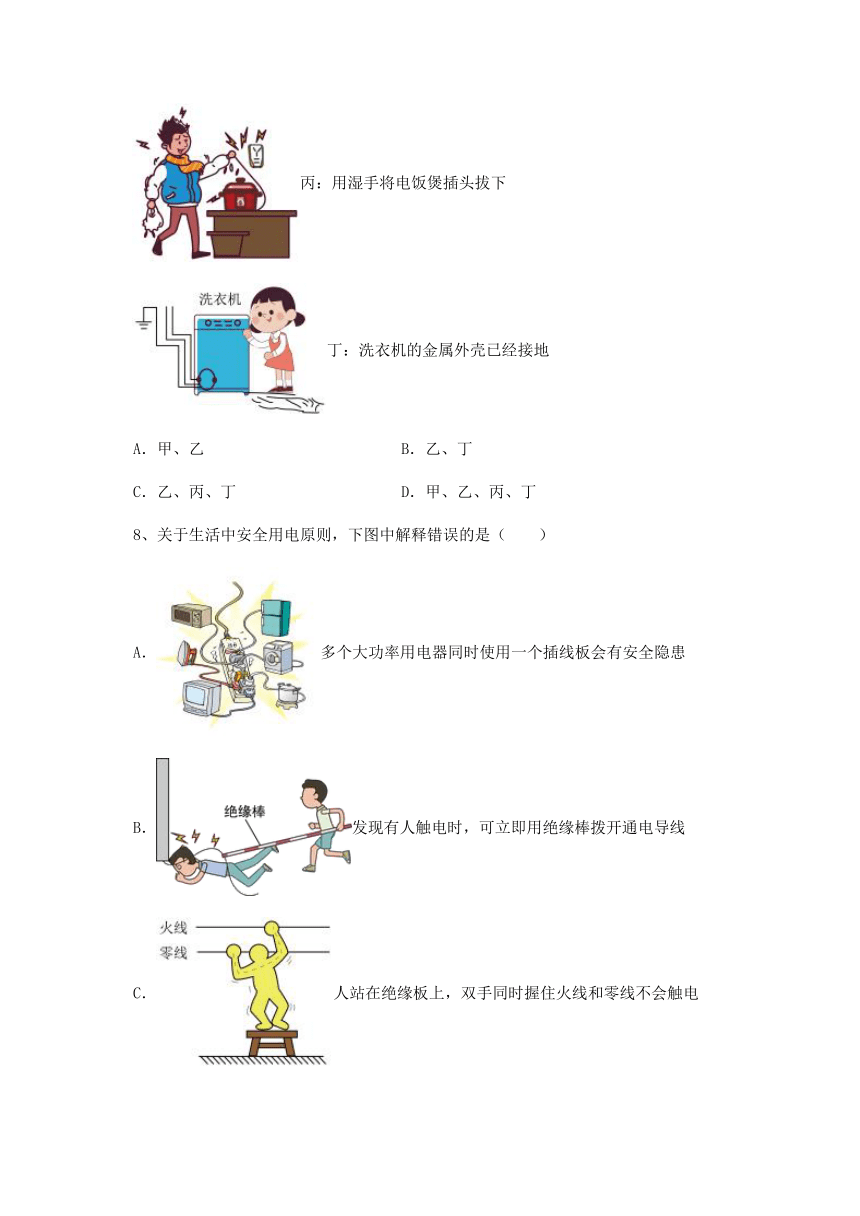

7、生活用电处处可见，用电安全尤为重要，如图中符合安全用电要求的是（　　）
甲：电源绝缘皮破损仍然继续使用
乙：用试电笔检测插座是否有电
丙：用湿手将电饭煲插头拔下
丁：洗衣机的金属外壳已经接地
A．甲、乙 B．乙、丁
C．乙、丙、丁 D．甲、乙、丙、丁
8、关于生活中安全用电原则，下图中解释错误的是（　　）
A．多个大功率用电器同时使用一个插线板会有安全隐患
B．发现有人触电时，可立即用绝缘棒拨开通电导线
C．人站在绝缘板上，双手同时握住火线和零线不会触电
D．保持用电器的金属外壳良好接地，可以减少触电事故
9、关于家庭电路和安全用电，下列说法中正确的是（　　）
A．使用试电笔时，手与金属笔尖接触
B．人体的安全电压不高于36V
C．用电器的金属外壳接零线即可，不需要接地
D．家庭电路中空气开关“跳闸”，一定是短路造成的
10、下列说法中，错误的是（　　）
A．丝绸摩擦过的玻璃棒带正电
B．热值是描述燃料的燃烧特性的物理量
C．通常情况下橡胶手套属于导体
D．教室里的灯同时亮灭，是并联的
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、马德堡半球实验证明了____________的存在。托里拆利通过实验测出：标准大气压与0.76米高的______柱产生的压强相等。家庭照明电路的电压是_________伏，家中照明的电灯与电视机是________的（选填“串联”或“并联”）。
2、家庭电路中，电灯与电视机是______联的。在选择家庭电路的导线时，应该选用______导线（选填“铜”或“铁”）。在电视机遥控器的电池盒中，安装了2节新干电池串联，其正常工作时的电压为______V。
3、小致对家中的小汽车进行了一些研究：
（1）给汽车蓄电池充电时，蓄电池相当于_______。
（2）汽车各转向灯能独立工作，因此转向灯是_______联的；

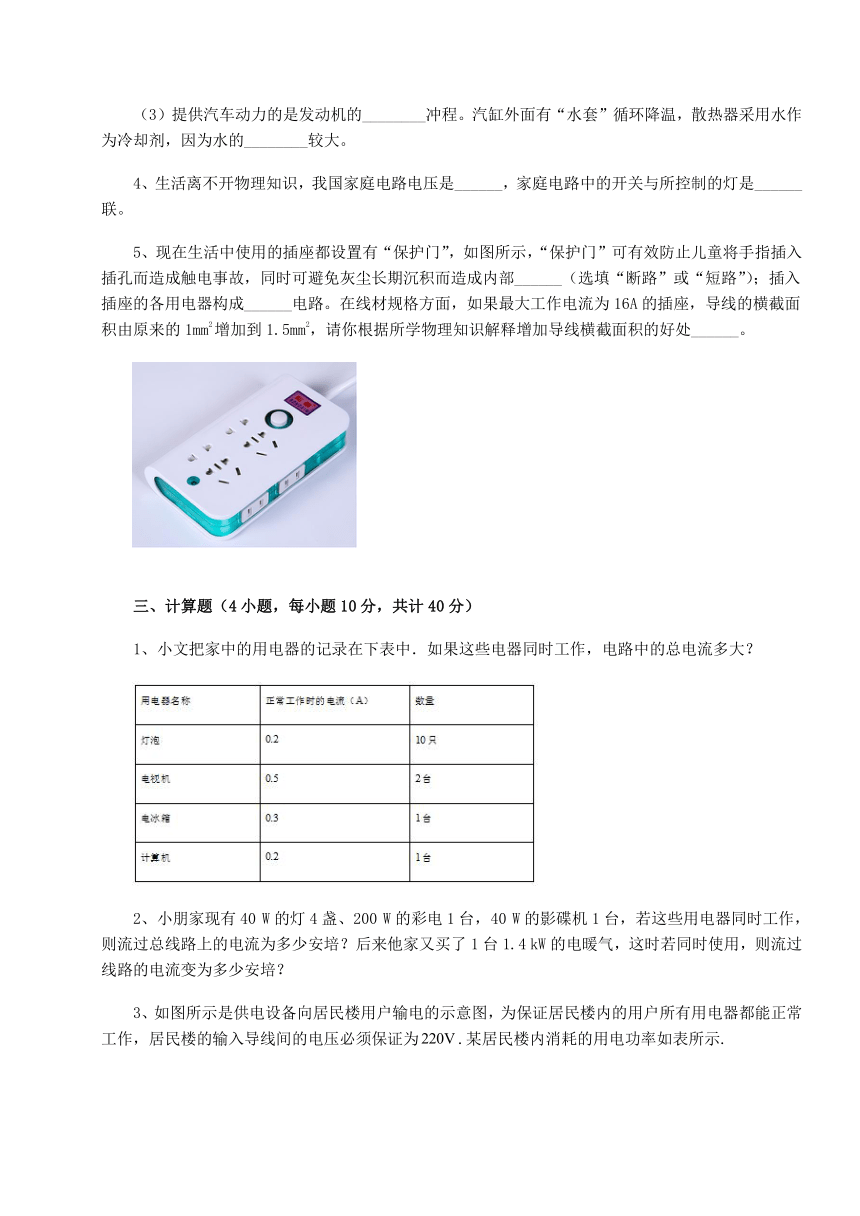

（3）提供汽车动力的是发动机的________冲程。汽缸外面有“水套”循环降温，散热器采用水作为冷却剂，因为水的________较大。
4、生活离不开物理知识，我国家庭电路电压是______，家庭电路中的开关与所控制的灯是______联。
5、现在生活中使用的插座都设置有“保护门”，如图所示，“保护门”可有效防止儿童将手指插入插孔而造成触电事故，同时可避免灰尘长期沉积而造成内部______（选填“断路”或“短路”）；插入插座的各用电器构成______电路。在线材规格方面，如果最大工作电流为16A的插座，导线的横截面积由原来的1mm2增加到1.5mm2，请你根据所学物理知识解释增加导线横截面积的好处______。
三、计算题（4小题，每小题10分，共计40分）
1、小文把家中的用电器的记录在下表中．如果这些电器同时工作，电路中的总电流多大？
2、小朋家现有40 W的灯4盏、200 W的彩电1台，40 W的影碟机1台，若这些用电器同时工作，则流过总线路上的电流为多少安培？后来他家又买了1台1.4 kW的电暖气，这时若同时使用，则流过线路的电流变为多少安培？
3、如图所示是供电设备向居民楼用户输电的示意图，为保证居民楼内的用户所有用电器都能正常工作，居民楼的输入导线间的电压必须保证为.某居民楼内消耗的用电功率如表所示.
电器名称 总功率/
照明电器 4
厨房电器 13
空调 18
其他电器 9
问.(1)该居民楼所有用电器的总功率为多少？
(2)当所有的用电器均正常工作时，通过输电线的电流为多少
4、如图是家庭电路的一部分。电能表的电流规格是“10（40）A”，L是“220V 22W”的节能灯，插座上接人“220V 220W”的电视机 （图中未画出）。灯和电视机同时工作，求：
(1)通过电能表的电流；
(2)连续工作4h消耗多少kW h的电能；
(3)该电路中还能接入的用电器的最大功率。
-参考答案-
一、单选题
1、B
【解析】
【详解】
家庭电路灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，人接触灯泡不会发生触电事故；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。故ACD错误，B正确。
故选B。
2、D
【解析】
【详解】
AB．手不要接触试电笔前端的金属体笔尖，必须接触试电笔末端的金属体笔卡，使电源和大地之间形成通路，故AB错误；
CD．在使用试电笔时，试电笔的高值电阻和人串联在火线和大地之间，加在两者之间的电压是，此时试电笔的高值电阻分担的电压很大，人体分担的电压很小，通过人体的电流很小，氖管发光，不会发生触电事故，因此不能用铁丝代替试电笔中的电阻，而零线与大地之间无电压，所以氖管不发光，故C错误，D正确。
故选D。
3、B
【解析】
【详解】
A．电能表是用来测量用电器消耗电能读数的仪表，故A错误；
B．检修电路时，首先切断电源，再维修，此时的用电器是不带电的，这样更安全，故B正确；
C．使用测电笔时，手不能接触笔尖金属体，但要接触笔尾金属体，这样才能构成通路，使氖管发光，故C错误；
D．带金属外壳的用电器必须使用三孔插座，可以防止外壳带电而发生的触电事故，故D错误。
故选B。
4、C
【解析】
【详解】
A．使用测电笔时，人不能碰到笔尖金属体，但必须接触笔尾金属体，故A错误；
B．为了用电的安全，控制电灯的开关应该接在火线上，故B错误；
C．为了防止发生触电事故，大功率的用电器的外壳应该接地，所以电冰箱的金属外壳要接地，故C正确；
D．家庭电路中各组成的先后顺序为：进户线，电能表，总开关，保险装置，开关，用电器，插座等；即在照明电路中，电能表总要装在总开关之前，故D错误。
故选C。
5、C
【解析】
【详解】
A．火线断路，手接触冰箱门是不会触电的，故A不符合题意；
B．电冰箱的金属外壳接了地，金属外壳即使和火线接触，电流也会通过地线流入大地，人接触金属外壳是不会触电的，故B不符合题意；
C．火线与电冰箱的金属外壳接触，金属外壳就相当于火线的延伸，单手接触金属外壳就会触电，故C符合题意；
D．火线和零线接触，就会出现短路，会烧坏保险丝，导致电路断路，手接触电冰箱门不会触电，故D不符合题意。
故选C。
6、C
【解析】
【详解】
A．人的双手间干燥时的电阻约1000～5000Ω，人的双手间潮湿时的电阻0.2kΩ～0.8kΩ，故A正确，不符合题意；
B．家用节能灯正常发光时的功率在20W左右，通过的电流
故B正确，不符合题意；
C．照明电路中的灯泡是并联的，将开关放在干路上即可同时控制四只灯泡的亮和灭，故C错误，符合题意；
D．家用空调工作时功率很大，一般在2kW左右，故D正确，不符合题意。
故选C。
7、B
【解析】
【详解】
甲使用绝缘皮破损的导线，从而容易使人体和带电体接触，就会造成触电事故，十分危险。故甲错误；乙使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，氖管发光，表明检测的是火线，故乙正确；丙接在电路中的电源插头属于带电体，用湿手触摸时，水属于导体，有可能使电流通过水传到人体上，使人体触电，十分危险，故丙错误；丁金属外壳的用电器如果漏电，使金属外壳和火线相连，人站在地面上，接触用电器的金属外壳，间接接触火线，会发生触电事故，所以洗衣机等用电器的外壳一定接地，防止触电事故的发生，故丁正确，故ACD不符合题意，B符合题意。
故选B。
8、C
【解析】
【详解】
A．家中各用电器都是并联的，图中多个大功率用电器同时使用一个插线板会造成电流过大，可引起线路故障，甚至发生火灾，有安全隐患，故A正确，不符合题意；
B．发现有人触电时，应立即切断电源，或用干燥的木棍、竹竿等绝缘棒将电线挑开，使触电的人迅速脱离电源，故B正确，不符合题意；
C．人站在绝缘板上，双手同时分别握住火线和零线，则人体、导线和电网中的供电设备就构成了闭合电路，大电流流过人体，故会使人体触电，故C错误，符合题意。
D．保持用电器的金属外壳良好接地，当用电器漏电时，会使外壳带电，电流也会通过地线流入大地，从而减少触电事故的发生，故D正确，不符合题意。
故选C。
9、B
【解析】
【详解】
A．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电事故，故A错误；
B．对人体的安全电压是小于等于36V，故B正确；
C．家用电器的金属外壳要接地，以防止金属外壳漏电发生触电事故，故C错误；
D．空气开关 “跳闸”，是由于电路中的电流过大，原因可能是短路，也可能是电路中的总功率过大，故D错误。
故选B。
10、C
【解析】
【详解】
A．丝绸与玻璃棒摩擦过程中，玻璃棒失去电子，带正电，丝绸得到电子，带负电，故A正确，不符合题意；
B．热值是描述燃料的燃烧特性的物理量，是燃料本身的属性，故B正确，不符合题意；
C．通常情况下橡胶手套不容易导电，属于绝缘体，故C错误，符合题意；
D．教室里的灯彼此独立工作，互不影响，开关接在干路上实现同时亮灭，灯泡之间是并联的，故D正确，不符合题意。
故选C。
二、填空题
1、大气压 水银 220 并联
【详解】
[1]马德堡半球实验要用抽气机把密闭的球内抽成真空，半球很不容易分开是因为有大气压的存在。
[2]一个标准大气压压强是，所以此液体的密度是
查密度表可知是水银。
[3][4]家庭电路的电压都是220V的；家庭电路中各用电器各自独立工作，互不影响，所以电灯与电视机是并联的。
2、并 铜 3
【详解】
[1]并联电路的各用电器可以独立工作，故电灯与电视机是并联的。
[2]相同条件下，铜的电阻要比铁和铝的电阻小，即铜导电性能更好，所以家庭电路中的电路用线一般选用铜导线。
[3]一节新干电池电压是1.5V，根据串联电池的电压特点，二节新干电池串联后的总电压
U=1.5V×2＝3V
3、用电器 并 做功 比热容
【详解】
（1）[1]给汽车蓄电池充电时，蓄电池是消耗电能，故是用电器。
（2）[2]汽车各转向灯能独立工作，互不影响，因此转向灯是并联。
（3）[3][4]提供汽车动力的是发动机的做功冲程，将内能转化为机械能；采用水作为冷却剂，因为水的比热容比较大。
4、220V 串
【详解】
[1]我国家庭照明电路的电压是220V。
[2]家庭电路中，开关要控制电灯的亮灭，开关应与电灯串联。
5、短路 并联 见解析
【详解】
[1]灰尘长期沉积会造成插座内部短路，从而烧坏插座，“保护门”可以有效的防止这一安全隐患。
[2]插入插座的各用电器构成并联电路，因为并联电路中，各用电器可以独立工作，符合实际需要。
[3]材料、长度相同的导线，横截面积越大，电阻越小，由焦耳定律Q＝I2Rt可知，电流和通电时间相同时，电阻越小，产生的热量越少，采用横截面积更大的导线可以增大插入插座允许接入的用电器功率。
三、计算题
1、3.5A
【详解】
家中的用电器是并联的，∴I总＝10I灯2I电视I冰箱I计算机＝10×0.2A2×0.5A0.3A0.2A＝3.5A.
【点睛】
（1）家庭电路中各用电器是并联的；（2）根据并联电路中的干路电流等于各支路电流之和进行分析计算．
2、1.82 A 8.18 A
【解析】
根据关系式P=IU的变形I=P/U可知，要求电流必须知道功率和电压，功率已知而家庭电路中的电压为220 V是一定的，这样直接用公式计算出即可．
思路分析：先通过计算小明家所接的用电器的最大功率，根据公式I=P/U计算流过总线路上的电流，后来他家又买了1台1.4 kW的电暖气，这时若同时使用，所接的用电器的总功率变大，再根据公式计算电路中的总电流即可．
试题点评：本试题考查的是学生利用公式P=UI,解决问题的能力．
3、（1）；（2）.
【详解】
(1) 用电器的总功率
P总=4kW+13kW+18kW+9kW=44kW．
(2) 通过输电线的电流为
答：（1）该居民楼所有用电器的总功率是44kW．
（2）通过输电线的电流为200A．
4、 (1)1.1A；(2)0.968kW h；(3)8558W
【分析】
(1)当灯和电视机工作时，总功率是它们的功率之和。由P=IU计算可得。
(2)电灯和电视机连续工作4h，由W=Pt求出电灯和电视机消耗的电功。
(3)由电能表电流规格可知正常工作的电流，由P=UI求出最大功率，减去灯和电视机的功率就是还能接入的用电器的最大功率。
【详解】
解：(1)灯和电视机同时工作电路中的总功率
P总=P灯+P电视机=22W+220W=242W
由P=IU得
(2)由题意得
W=P总t=0.242kW×4h=1.08kW h=0.968kW h
(3)由电能表电流规格可知正常工作的电流Imax=40A，最大功率
Pmax=UImax=220V×40A=8800W
P′=Pmax﹣P总═8800W﹣242W=8558W
答：(1)通过电能表的电流为1.1A；(2)连续工作4h消耗0.968kW h的电能；(3)该电路中还能接入的用电器的最大功率是8558W。
