2021-2022学年基础强化人教版物理九年级全册第十五章电流和电路专题测试试题（有解析）

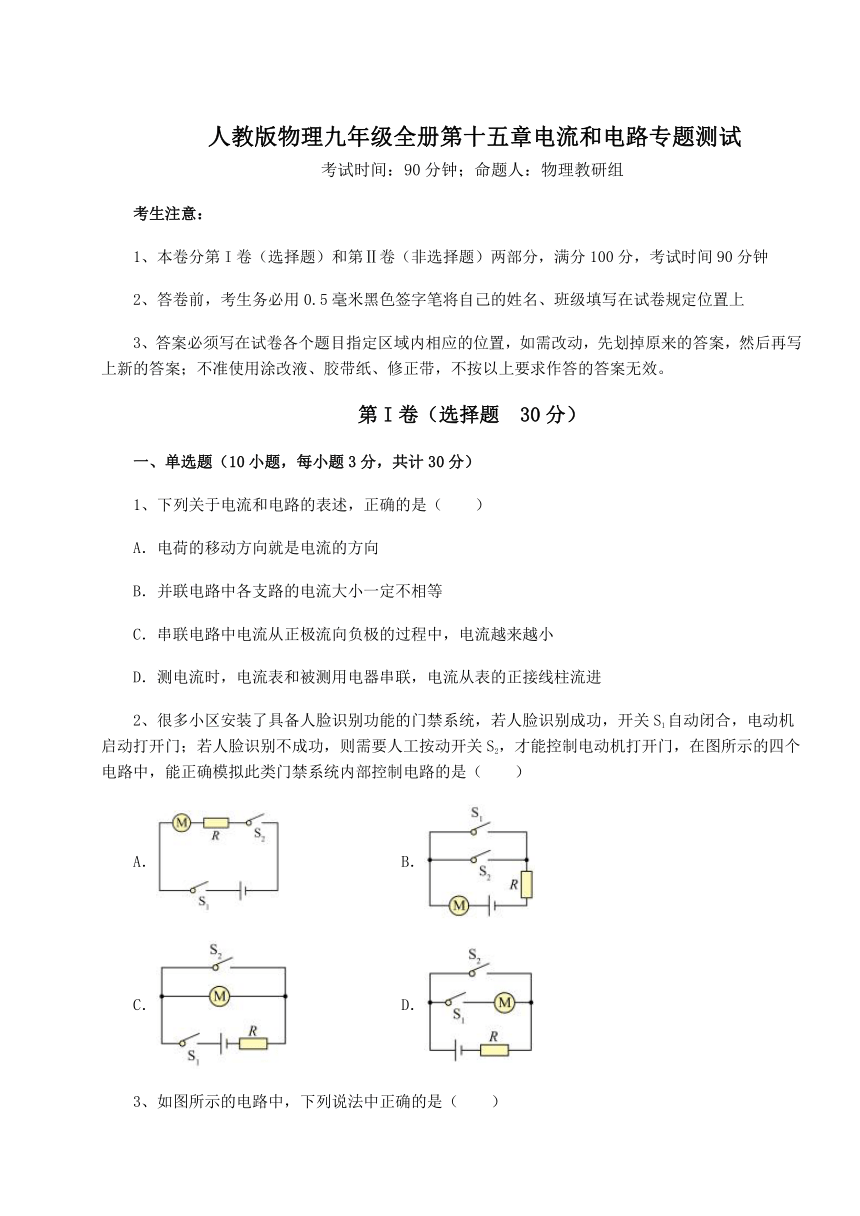

人教版物理九年级全册第十五章电流和电路专题测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列关于电流和电路的表述，正确的是（　　）
A．电荷的移动方向就是电流的方向
B．并联电路中各支路的电流大小一定不相等
C．串联电路中电流从正极流向负极的过程中，电流越来越小
D．测电流时，电流表和被测用电器串联，电流从表的正接线柱流进
2、很多小区安装了具备人脸识别功能的门禁系统，若人脸识别成功，开关S1自动闭合，电动机启动打开门；若人脸识别不成功，则需要人工按动开关S2，才能控制电动机打开门，在图所示的四个电路中，能正确模拟此类门禁系统内部控制电路的是（　　）
A． B．
C． D．

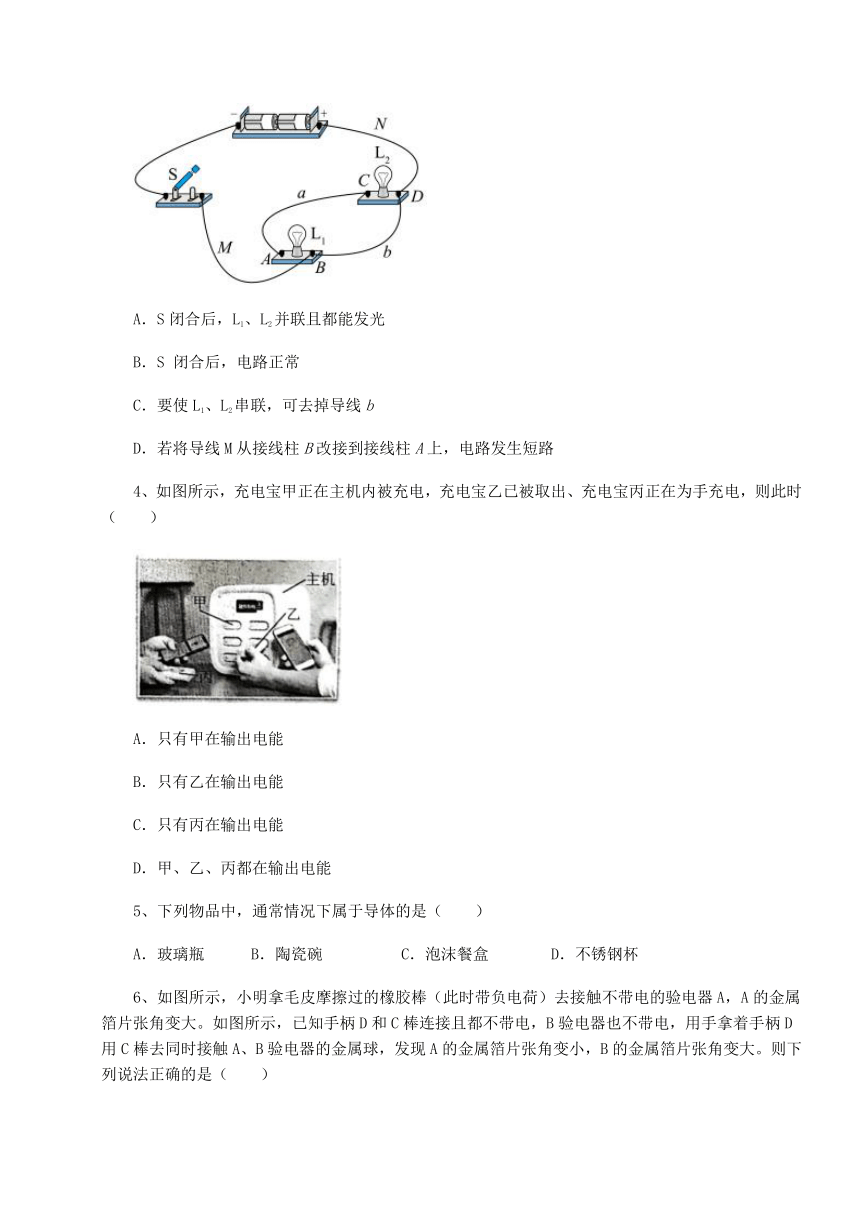

3、如图所示的电路中，下列说法中正确的是（　　）
A．S闭合后，L1、L2并联且都能发光
B．S 闭合后，电路正常
C．要使L1、L2串联，可去掉导线b
D．若将导线M从接线柱B改接到接线柱A上，电路发生短路
4、如图所示，充电宝甲正在主机内被充电，充电宝乙已被取出、充电宝丙正在为手充电，则此时（　　）
A．只有甲在输出电能
B．只有乙在输出电能
C．只有丙在输出电能
D．甲、乙、丙都在输出电能
5、下列物品中，通常情况下属于导体的是（　　）
A．玻璃瓶 B．陶瓷碗 C．泡沫餐盒 D．不锈钢杯

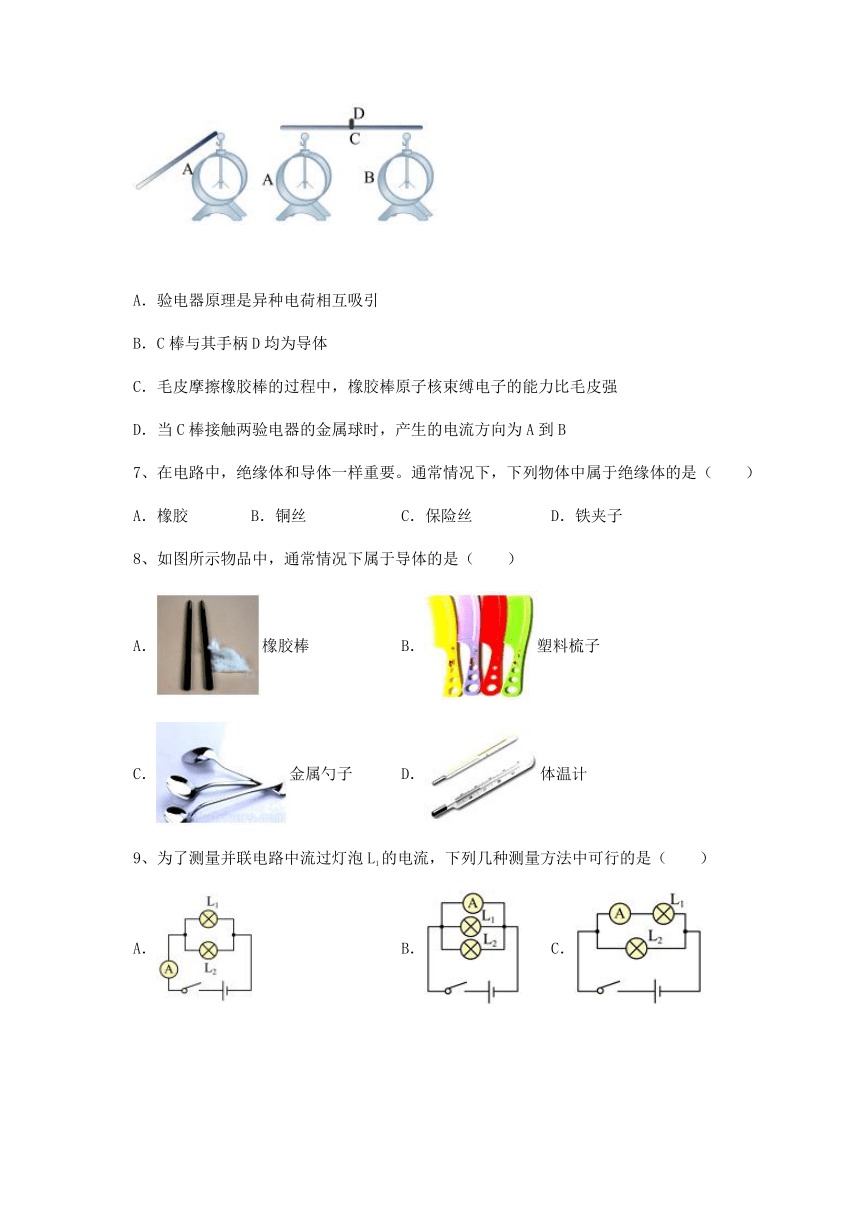

6、如图所示，小明拿毛皮摩擦过的橡胶棒（此时带负电荷）去接触不带电的验电器A，A的金属箔片张角变大。如图所示，已知手柄D和C棒连接且都不带电，B验电器也不带电，用手拿着手柄D用C棒去同时接触A、B验电器的金属球，发现A的金属箔片张角变小，B的金属箔片张角变大。则下列说法正确的是（　　）
A．验电器原理是异种电荷相互吸引
B．C棒与其手柄D均为导体
C．毛皮摩擦橡胶棒的过程中，橡胶棒原子核束缚电子的能力比毛皮强
D．当C棒接触两验电器的金属球时，产生的电流方向为A到B
7、在电路中，绝缘体和导体一样重要。通常情况下，下列物体中属于绝缘体的是（　　）
A．橡胶 B．铜丝 C．保险丝 D．铁夹子
8、如图所示物品中，通常情况下属于导体的是（　　）
A．橡胶棒 B．塑料梳子
C．金属勺子 D．体温计
9、为了测量并联电路中流过灯泡L1的电流，下列几种测量方法中可行的是（　　）
A． B． C． D．

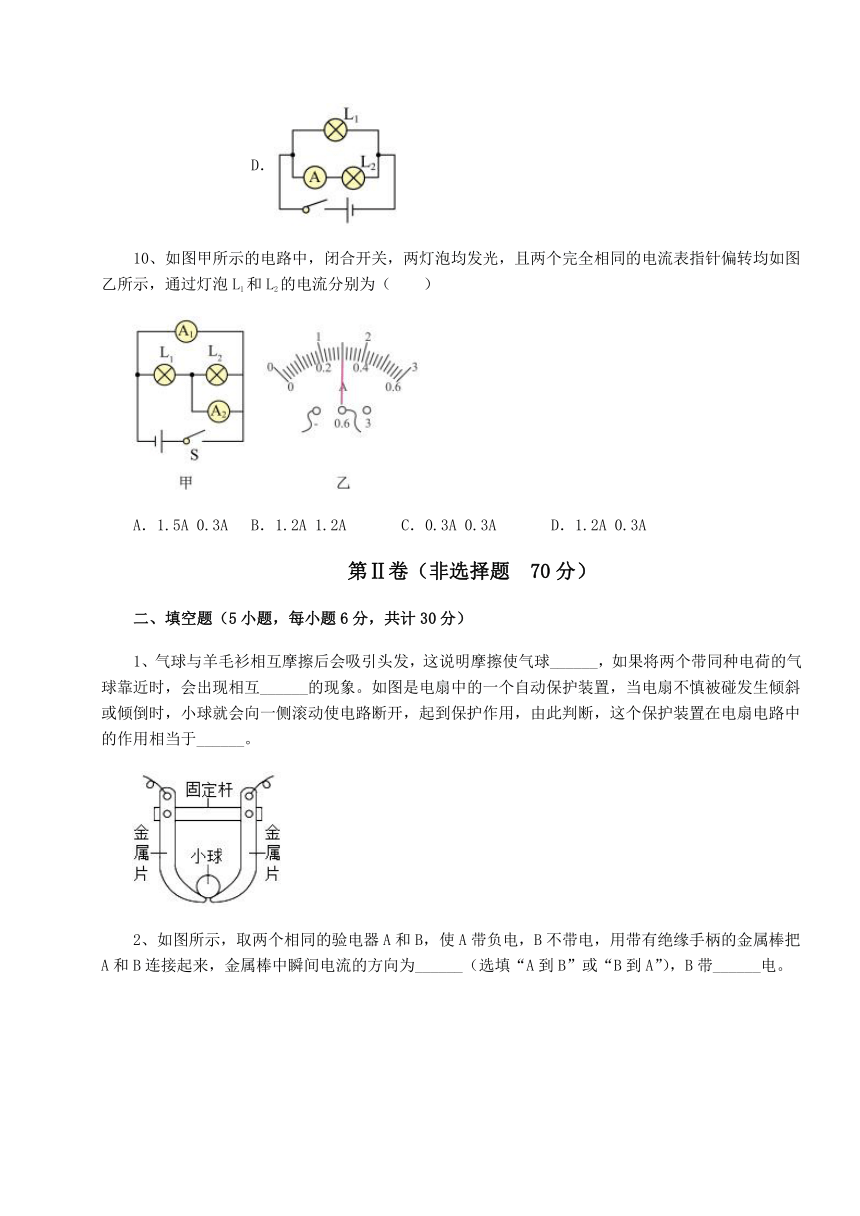

10、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．1.5A 0.3A B．1.2A 1.2A C．0.3A 0.3A D．1.2A 0.3A
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、气球与羊毛衫相互摩擦后会吸引头发，这说明摩擦使气球______，如果将两个带同种电荷的气球靠近时，会出现相互______的现象。如图是电扇中的一个自动保护装置，当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护作用，由此判断，这个保护装置在电扇电路中的作用相当于______。

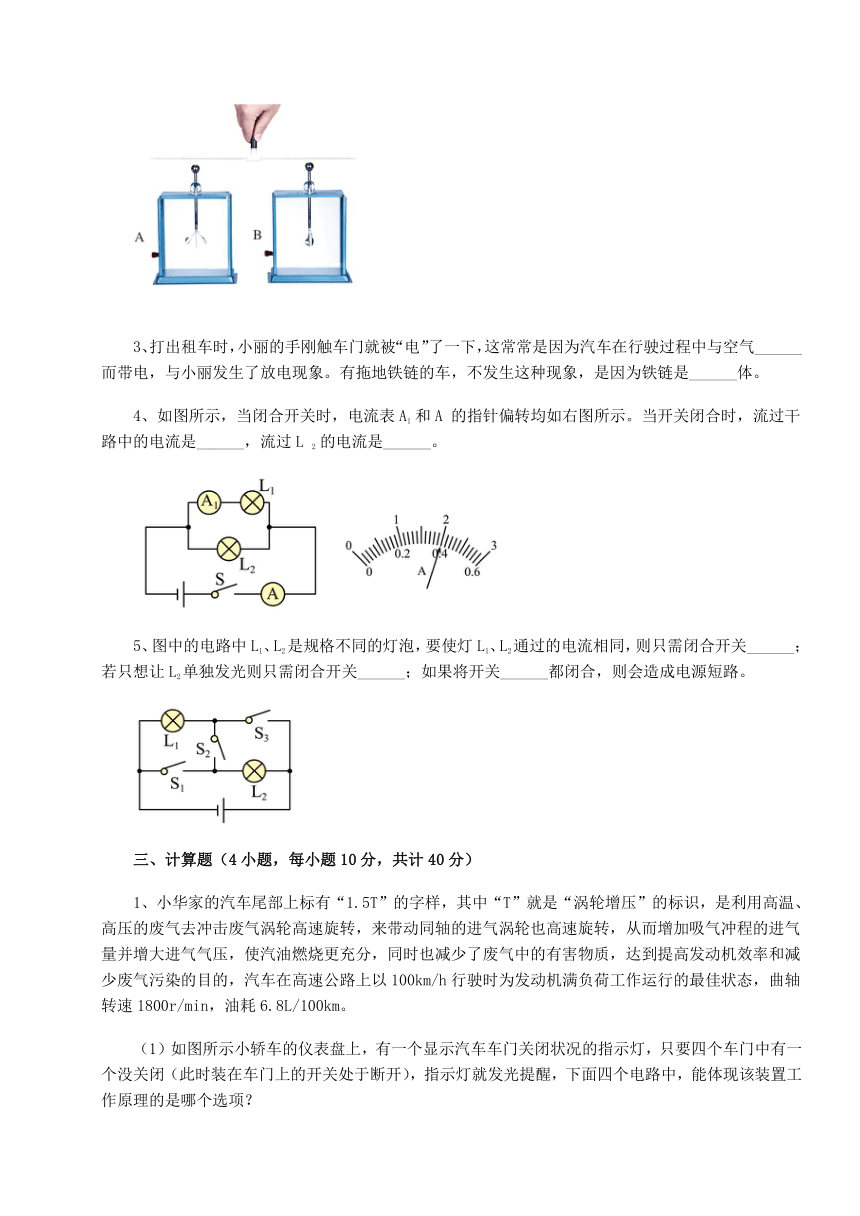

2、如图所示，取两个相同的验电器A和B，使A带负电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，金属棒中瞬间电流的方向为______（选填“A到B”或“B到A”），B带______电。
3、打出租车时，小丽的手刚触车门就被“电”了一下，这常常是因为汽车在行驶过程中与空气______而带电，与小丽发生了放电现象。有拖地铁链的车，不发生这种现象，是因为铁链是______体。
4、如图所示，当闭合开关时，电流表A1 和A 的指针偏转均如右图所示。当开关闭合时，流过干路中的电流是______，流过L 2 的电流是______。
5、图中的电路中L1、L2是规格不同的灯泡，要使灯L1、L2通过的电流相同，则只需闭合开关______；若只想让L2单独发光则只需闭合开关______；如果将开关______都闭合，则会造成电源短路。
三、计算题（4小题，每小题10分，共计40分）
1、小华家的汽车尾部上标有“1.5T”的字样，其中“T”就是“涡轮增压”的标识，是利用高温、高压的废气去冲击废气涡轮高速旋转，来带动同轴的进气涡轮也高速旋转，从而增加吸气冲程的进气量并增大进气气压，使汽油燃烧更充分，同时也减少了废气中的有害物质，达到提高发动机效率和减少废气污染的目的，汽车在高速公路上以100km/h行驶时为发动机满负荷工作运行的最佳状态，曲轴转速1800r/min，油耗6.8L/100km。
（1）如图所示小轿车的仪表盘上，有一个显示汽车车门关闭状况的指示灯，只要四个车门中有一个没关闭（此时装在车门上的开关处于断开），指示灯就发光提醒，下面四个电路中，能体现该装置工作原理的是哪个选项？
A. B.
C. D.
（2）如下图所示是四缸四冲程汽油机的工作瞬间，此汽油机一个冲程活塞在气缸中移动的距离是50mm，满负荷最佳状态工作时做功冲程中燃气对活塞的平均压力为5×103N。当发动机满负荷工作时（不计摩擦），输出功率是多少？
（3）发动机的效率是多少？
2、如图是一个实验用玻璃箱中的电路图．进行实验时，有时需要和同时发光，不发光；有时需要和同时发光，不发光。求：
（1）只闭合，表示数为，则表示数为多少？
（2）闭合、、，表示数为，表示数，则表示数为多少？
3、如图甲所示的电路中，电源电压为3V，当开关S闭合时，灯泡L1、L2正常发光。电流表A1、A2的示数分别如图乙所示。求：
（1）灯泡L1、L2两端的电压分别是多少？
（2）通过灯泡L1、L2的电流分别是多少？若灯泡L2的灯丝烧断，A1的示数是多少？
4、10秒内通过某导体横截面的电荷量为5库。求通过该导体的电流I。
-参考答案-
一、单选题
1、D
【解析】
【详解】
A．规定正电荷的定向移动方向为电流方向，故A错误；
B．并联电路中各支路的电流大小可能不相等，也可能相等，若灯泡规格相同，则电流相等，故B错误；
C．串联电路中电流从正极流向负极的过程中，电流不变，故C错误；
D．测电流时，电流表和被测用电器串联，电流从表的正接线柱流入，负接线柱流出，故D正确。
故选D。
2、B
【解析】
【详解】
由题意可得，开关S1闭合时，电动机启动打开门；开关S2闭合时，电动机也能启动打开门，开关S1和S2均能单独控制电路中的电动机，说明开关S1和S2是并联在电路中的，且电动机连接在电路的干路上，故ACD不符合题意，B符合题意。
故选B。
3、C
【解析】
【详解】
A．由图知，S闭合后，L1、L2被导线b短路，两灯不亮，会损坏电源，故A错误；
B．开关S闭合后，电流从电池正极出发，经过导线b和开关后回到电池负极，电流不经过用电器，会发生电源短路，故B错误；
C．去掉导线b时，电流从电池正极出发经过L2、L1、开关后回到电池负极，则L1、L2串联，故C正确；
D．由图知，将导线M从接线柱B改接到接线柱A上，则两灯并列连接，即L1、L2并联，故D错误。
故选C。
4、C
【解析】
【详解】
输出电能即是将电能转换成其它形式能，甲在消耗电能，乙既没消耗电能也没输出电能，丙将电能转化成化学能，即输出电能。
故选C。
5、D
【解析】
【详解】
通常情况下玻璃、陶瓷、泡沫餐盒不容易导电，是绝缘体，不锈钢杯容易导电，是导体，故ABC不符合题意，D符合题意。
故选D。
6、C
【解析】
【详解】
A．验电器是利用同种电荷相互排斥的原理，故A错误；
B．C棒是导体，手柄D应为绝缘体，否则电荷会通过人体传出，故B错误；
C．毛皮摩擦过的橡胶棒带负电，故电子是由毛皮转移到橡胶棒，本质是橡胶棒原子核束缚电子的能力比毛皮强，故C正确；
D．毛皮摩擦橡胶棒带负电，该橡胶棒去接触验电器A时，验电器A也会带负电；用带绝缘柄的金属杆将两个验电器的金属球接触时，A验电器上自由电子向验电器B转移，负电荷移动的方向与电流方向相反，故产生的电流方向为B到A，故D错误。
故选C。
7、A
【解析】
【详解】
A．橡胶不容易导电，是绝缘体，故A符合题意；
BCD．铜丝、保险丝和铁夹子容易导电，是导体，故BCD不符合题意。
故选A。
8、C
【解析】
【详解】
ABD．橡胶棒、塑料梳子、体温计（指玻璃外壳），通常情况下它们不容易导电，都属于绝缘体，故ABD不符合题意；
C．金属勺子是金属制品，容易导电，属于导体，故C符合题意。
故选C。
9、C
【解析】
【详解】
A．图中两个灯泡并联，电流测量干路中的电流，故A不符合题意；
B．图中电流表直接与电源两极相连，电源短路，故B不符合题意；
C．图中两个灯泡并联，电流表与L1串联，即测量并联电路中流过灯泡L1的电流，故C符合题意；
D．图中两个灯泡并联，电流表与L2串联，即测量并联电路中流过灯泡L2的电流，故D不符合题意。
故选C。
10、D
【解析】
【详解】
由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测L2支路电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A2的量程为0～3A，分度值为0.1A，干路电流I＝1.5A，L2支路电流表A1的量程为0～0.6A，分度值为0.02A，通过L2的电流I2＝0.3A；则灯L1中的电流
故ABC不符合题意；D符合题意。
故选D。
二、填空题
1、带了电荷 排斥 开关
【详解】
[1]与羊毛衫摩擦过的气球靠近头发，会看到气球吸引头发，这是因为与头发摩擦过的气球摩擦起电，从而吸引不带电的头发。
[2]由于同种电荷相互排斥，所以将两个带同种电荷的气球靠近时，会相互排斥。
[3]电路包括四部分：电源、用电器、开关及导线，根据各部分的作用判断，当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，控制电路，故这个保护装置在电扇电路中的作用相当于开关。
2、B到A 负
【详解】
[1][2]A带负电，B不带电，用一根带有绝缘柄的金属棒把A、B连接起来，则自由电子由A到B，自由电子的定向移动方向与电流方向相反，故电流方向由B到A，电子由A转移到B，使B带上负电。
3、摩擦 导
【详解】
[1]汽车在行驶过程中与空气摩擦，产生摩擦起电现象，从而带了电，所以手刚触车门就被“电”了一下。
[2]油罐车上的搭地铁链是为了把产生的静电导走，要导走静电，链条必须是导体。
4、2A 1.6 A
【详解】
[1][2]分析电路图可知：灯泡L1和L2并联，电流表A串联在干路上，测量两灯泡电流之和；A1和L1串联，测量通过L1的电流。在并联电路中，干路电流等于各支路电流之和，所以电流表A的示数应大于A1的示数，现两电流表指针偏转相同，是因为所接量程不同，A1是小量程0～0.6A，分度值为0.02A，读数为0.4A；A是大量程0～3A，分度值为0.1A，示数为2A，那么L2的电流为
I2=I-I1=2A-0.4A=1.6A
5、S2 S1 S1、S2、S3
【详解】
[1]由于电路中L1、L2是规格不同的灯泡，根据串并联电路的电流特点知道，要使灯L1、L2通过的电流相同，应采用串联的方式，由电路图知道，串联时，电流只有一条路径：电源正极→L2→S2→L1→负极，所以，需要闭合开关S2，断开S1、S3。
[2]由图知道，只让L2单独发光，则电路从电源正极→L2→S1→负极，所以，需要闭合开关S1，断开S2、S3。
[3]当开关S1、S2、S3全部闭合时，电源的两极直接用导线连接起来了，造成电源短路，损坏电源。
三、计算题
1、（1）B；（2）15000W；（3）24.3%
【详解】
解：（1）A．开关都闭合时，灯泡才发光，故A错误；
B．开关都闭合时，灯泡被短路，当任何一个开关断开时，灯泡发光，故B正确；
C．只要有一个开关闭合，灯泡就发光，故C错误；
D．只要开关S1断开，无论另外三个开关什么状态，灯泡都不发光，故D错误。
故选B。
（2）汽油机一次做的功为
四缸发动机1min做功的次数为
1min做的总功为
因此四缸发动机的功率为
（3）行驶100km消耗汽油的质量为
完全燃烧是释放的热量为
发动机每小时做的功为
可得发动机的效率为
答：（1）能体现该装置工作原理的是B选项。
（2）发动机满负荷工作时，输出功率是15000W。
（3）发动机的效率是24.3%。
2、（1）0.36A；（2）0.9A
【详解】
[1]只闭合， L2与L1串联，由串联电路电流处处相等知，流过A2的电流为
[2]闭合、、，L2与L3并联，L1被短路，表测干路电流，测流过L2的电流，测流过L3的电流，由并联电路电流特点可知的示数为
3、（1）3V，3V；（2）1A，0.5A，1A
【详解】
解：（1）由图甲知道，两灯泡并联，由于电源电压为3V，所以，灯泡L1、L2两端的电压都等于电源电压，为3V。
（2）由图甲知道，两灯泡并联，电流表A1测干路电流，电流表A2测灯泡L2所在支路的电流，由图乙可知，左边电流表量程是0～3A，分度值是0.1A，示数为1.5A。右边电流表其量程是0～0.6A，分度值是0.02A，示数为0.5A；因为并联电路中干路电流等于各支路电流之和，所以图乙中左边电流表为A1，右边电流表为A2，即灯泡L2的电流
I2＝IA2＝0.5A
灯泡L1的电流
I1＝IA1﹣IA2＝1.5A﹣0.5A＝1A
工作过程中L2灯丝突然烧断，此时电路为L1的基本电路，电流表A1测量L1的电流，
由于并联电路中，各支路互不影响，且干路电流等于各支路电流之和，所以，电流表A2的示数为0，A1的示数变小，为1A。
答：（1）灯泡L1、L2两端的电压都等于电源电压，为3V；
（2）通过灯泡L1的电流为1A，L2的电流为0.5A；若灯泡L2的灯丝烧断，A1的示数是1A。
4、0.5A
【详解】
解：物理学当中把每1秒通过导体任意横截面的电荷量表示电流的大小，则有
答：通过该导体的电力流为0.5A。
