2021-2022学年度北师大版物理九年级全册第十一章 简单电路专项训练练习题（含解析）

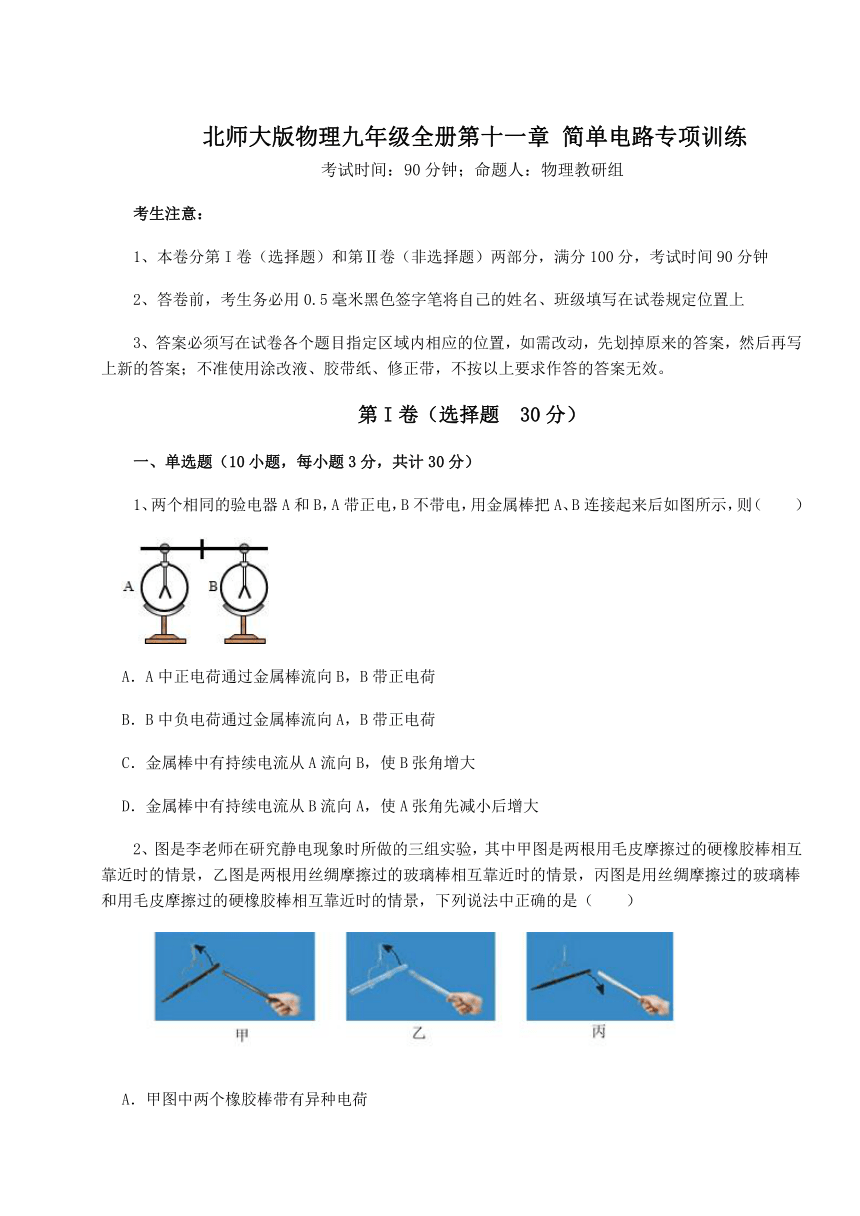

北师大版物理九年级全册第十一章 简单电路专项训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、两个相同的验电器A和B，A带正电，B不带电，用金属棒把A、B连接起来后如图所示，则（　　）
A．A中正电荷通过金属棒流向B，B带正电荷
B．B中负电荷通过金属棒流向A，B带正电荷
C．金属棒中有持续电流从A流向B，使B张角增大
D．金属棒中有持续电流从B流向A，使A张角先减小后增大
2、图是李老师在研究静电现象时所做的三组实验，其中甲图是两根用毛皮摩擦过的硬橡胶棒相互靠近时的情景，乙图是两根用丝绸摩擦过的玻璃棒相互靠近时的情景，丙图是用丝绸摩擦过的玻璃棒和用毛皮摩擦过的硬橡胶棒相互靠近时的情景，下列说法中正确的是（　　）
A．甲图中两个橡胶棒带有异种电荷
B．乙图中的现象可以说明异种电荷相互吸引
C．丙图中的现象可以说明同种电荷相互排斥
D．该实验现象可以说明玻璃棒上的电荷和橡胶棒上的电荷是不同的

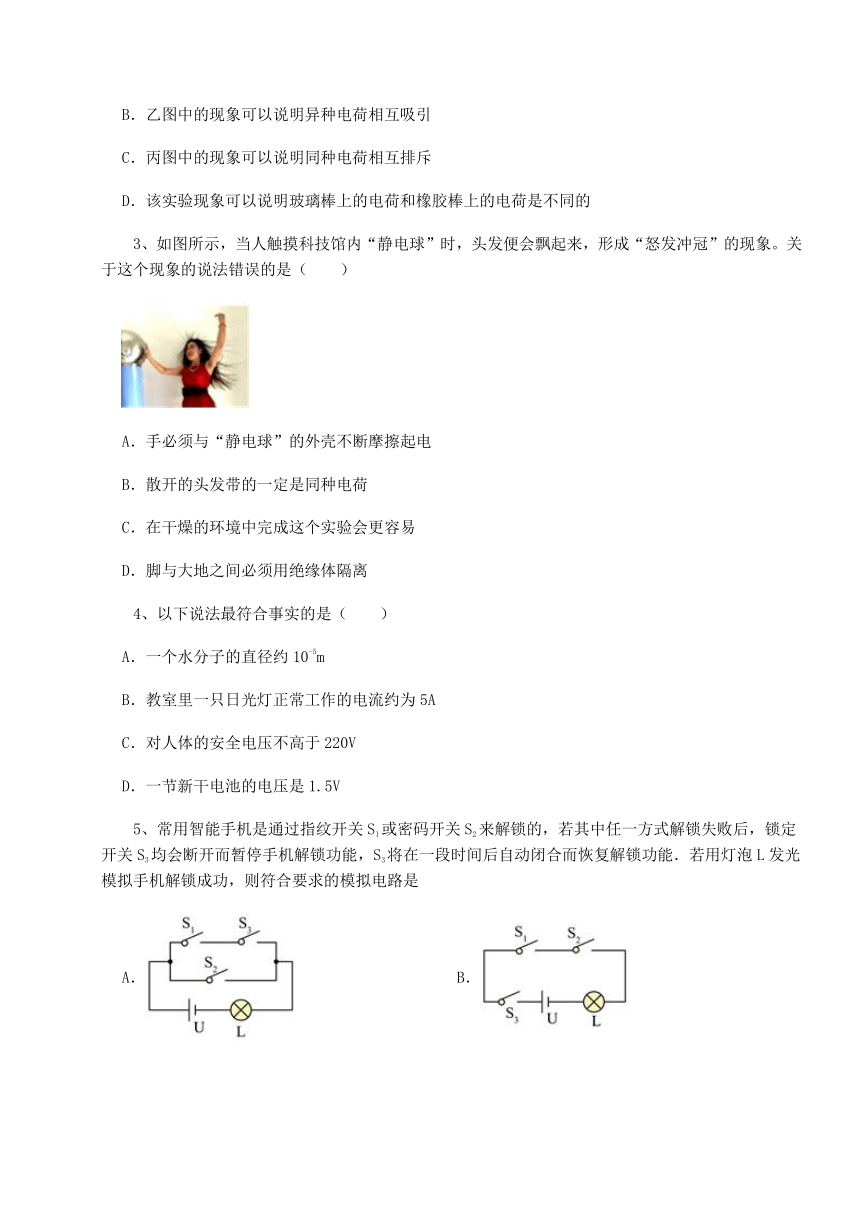

3、如图所示，当人触摸科技馆内“静电球”时，头发便会飘起来，形成“怒发冲冠”的现象。关于这个现象的说法错误的是（　　）
A．手必须与“静电球”的外壳不断摩擦起电
B．散开的头发带的一定是同种电荷
C．在干燥的环境中完成这个实验会更容易
D．脚与大地之间必须用绝缘体隔离
4、以下说法最符合事实的是（　　）
A．一个水分子的直径约10-5m
B．教室里一只日光灯正常工作的电流约为5A
C．对人体的安全电压不高于220V
D．一节新干电池的电压是1.5V
5、常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则符合要求的模拟电路是
A． B．
C． D．

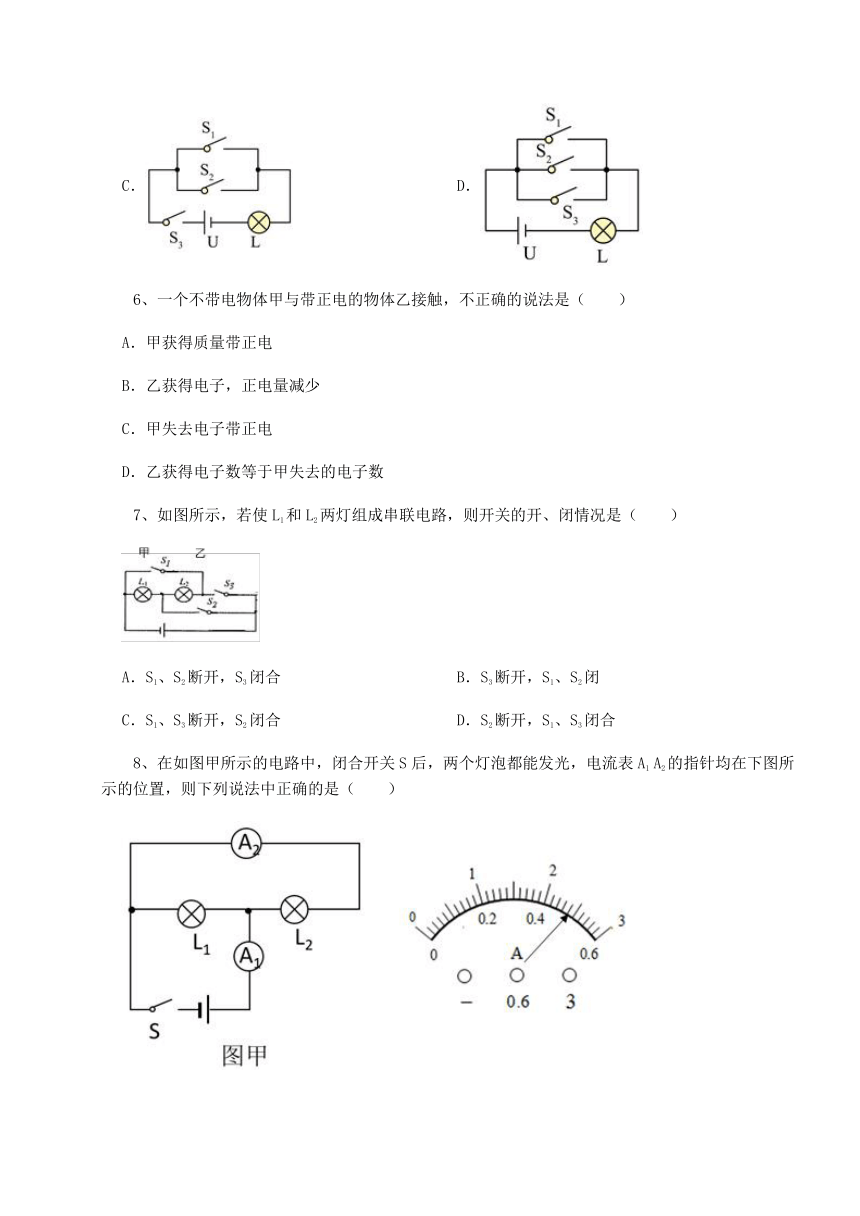

6、一个不带电物体甲与带正电的物体乙接触，不正确的说法是（　　）
A．甲获得质量带正电
B．乙获得电子，正电量减少
C．甲失去电子带正电
D．乙获得电子数等于甲失去的电子数
7、如图所示，若使L1和L2两灯组成串联电路，则开关的开、闭情况是（　　）
A．S1、S2断开，S3闭合 B．S3断开，S1、S2闭
C．S1、S3断开，S2闭合 D．S2断开，S1、S3闭合
8、在如图甲所示的电路中，闭合开关S后，两个灯泡都能发光，电流表A1 A2的指针均在下图所示的位置，则下列说法中正确的是（　　）
A．电流表A2的示数2.4A B．通过灯L1的电流为1.92A
C．通过灯L1的电流为0.48A D．电流表A1的示数是0.48A

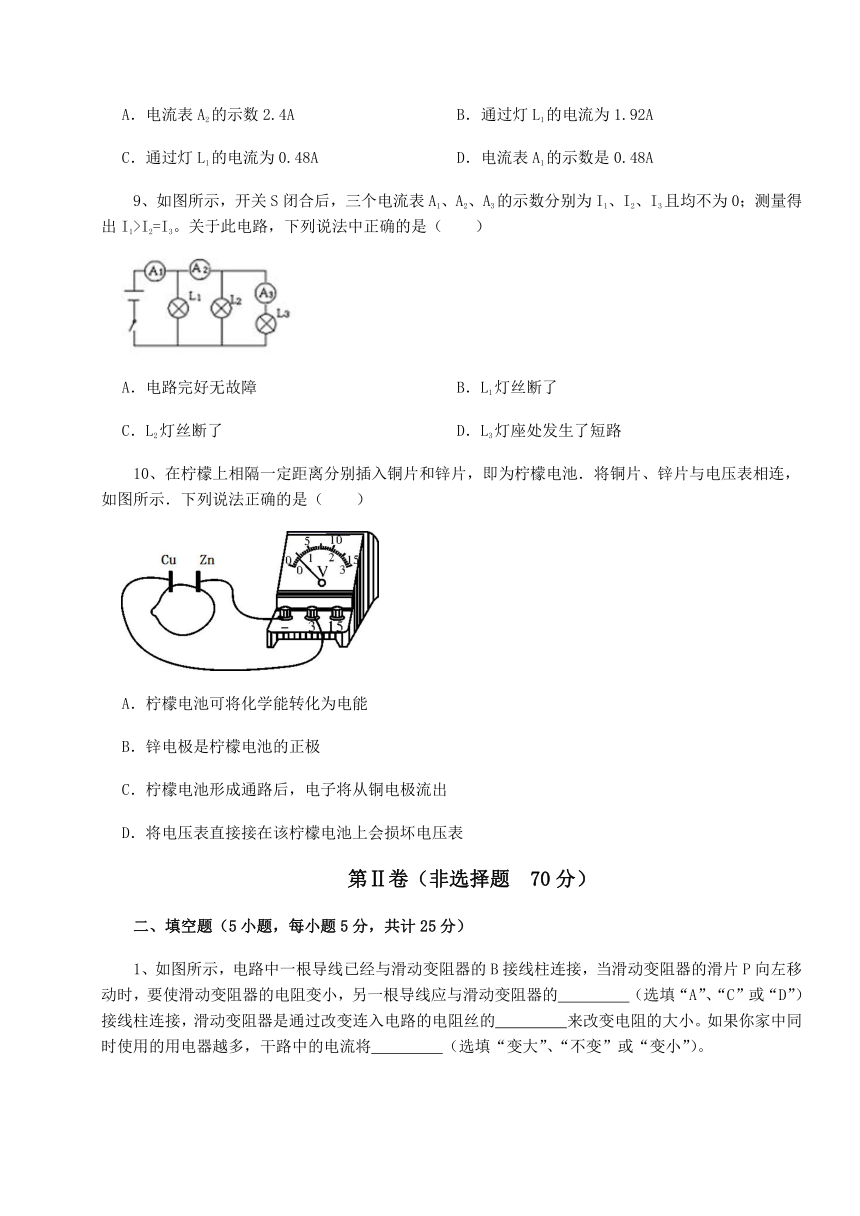

9、如图所示，开关S闭合后，三个电流表A1、A2、A3的示数分别为I1、I2、I3且均不为0；测量得出I1>I2=I3。关于此电路，下列说法中正确的是（　　）
A．电路完好无故障 B．L1灯丝断了
C．L2灯丝断了 D．L3灯座处发生了短路
10、在柠檬上相隔一定距离分别插入铜片和锌片，即为柠檬电池．将铜片、锌片与电压表相连，如图所示．下列说法正确的是（　　）
A．柠檬电池可将化学能转化为电能
B．锌电极是柠檬电池的正极
C．柠檬电池形成通路后，电子将从铜电极流出
D．将电压表直接接在该柠檬电池上会损坏电压表
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题5分，共计25分）

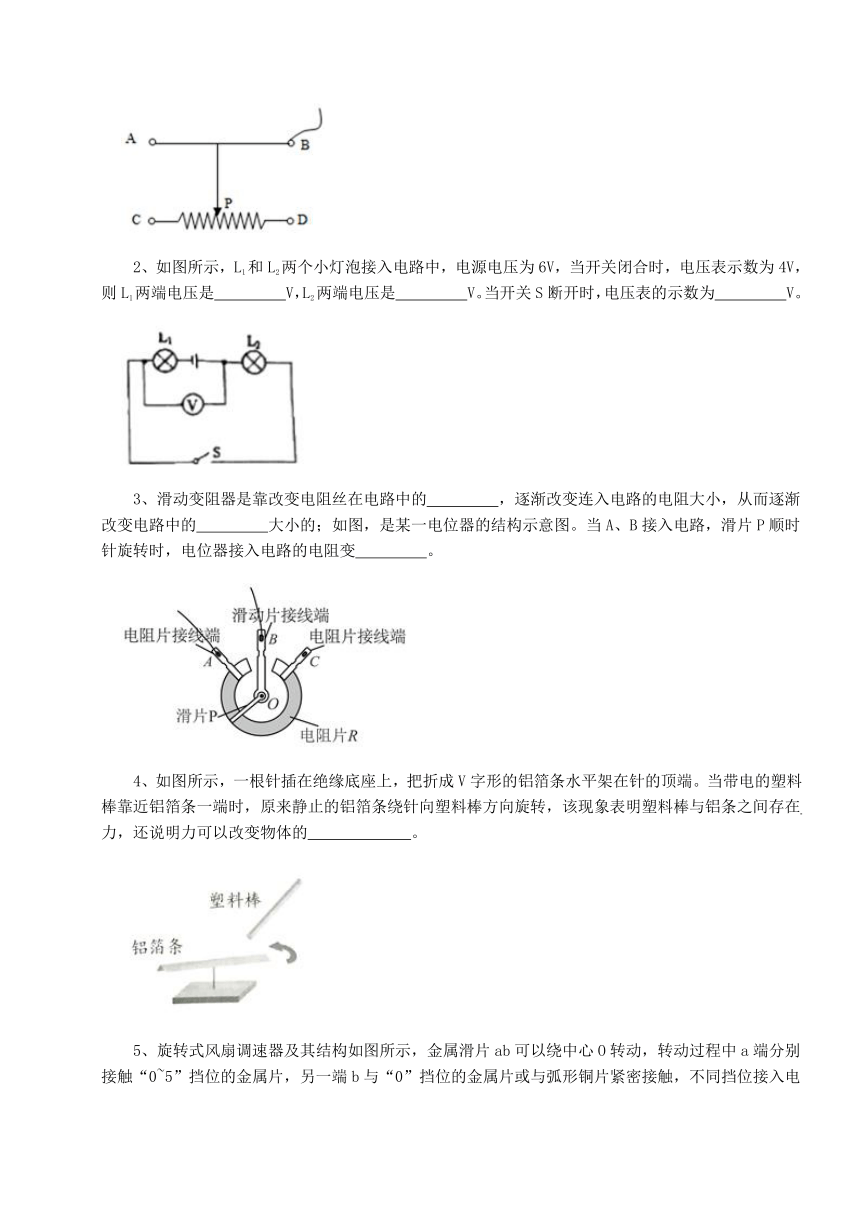

1、如图所示，电路中一根导线已经与滑动变阻器的B接线柱连接，当滑动变阻器的滑片P向左移动时，要使滑动变阻器的电阻变小，另一根导线应与滑动变阻器的　 　（选填“A”、“C”或“D”）接线柱连接，滑动变阻器是通过改变连入电路的电阻丝的　 　来改变电阻的大小。如果你家中同时使用的用电器越多，干路中的电流将　 　（选填“变大”、“不变”或“变小”）。
2、如图所示，L1和L2两个小灯泡接入电路中，电源电压为6V，当开关闭合时，电压表示数为4V，则L1两端电压是　 　V，L2两端电压是　 　V。当开关S断开时，电压表的示数为　 　V。
3、滑动变阻器是靠改变电阻丝在电路中的　 　，逐渐改变连入电路的电阻大小，从而逐渐改变电路中的　 　大小的；如图，是某一电位器的结构示意图。当A、B接入电路，滑片P顺时针旋转时，电位器接入电路的电阻变　 　。
4、如图所示，一根针插在绝缘底座上，把折成V字形的铝箔条水平架在针的顶端。当带电的塑料棒靠近铝箔条一端时，原来静止的铝箔条绕针向塑料棒方向旋转，该现象表明塑料棒与铝条之间存在　 　力，还说明力可以改变物体的　 　。
5、旋转式风扇调速器及其结构如图所示，金属滑片ab可以绕中心O转动，转动过程中a端分别接触“0~5”挡位的金属片，另一端b与“0”挡位的金属片或与弧形铜片紧密接触，不同挡位接入电路的电阻不同，与电动机串联的电阻越大，电动机转速越慢。当滑片a端转到“　 　”挡位时，风扇处于关闭状态；滑片转到“　 　”挡位时，风扇转速最快（以上两空均选填“0~5”中的挡位数字）。
三、计算题（3小题，每小题7分，共计21分）
1、如图所示的电路图中，A1表的示数为0.5A，V1表的示数为2V，V表示数为4.5V。
求：
（1）通过灯泡L2的电流I2是多少？
（2）灯泡L2两端的电压U2是多少？
（3）电源电压U是多少？
2、如图甲所示，电路所接入的电表均为实验室常用电流表和电压表。开关闭合后，三只电表的指针均如图乙所示，已知电压表接入的是“一”和““15”这两个接线柱，请回答：
（1）电源电压，L1、L2两端的电压各是多少？
（2）通过L1、L2的电流为多大？
（3）若A2、V两电表位置互换，则L1、L2亮暗情况及电压表有无示数？若有，电压表示数多大？（以上答案均需要说明理由）
3、在如图所示的电路中，电压表V的示数为6V，电流表A1的示数为0.5A，电流表A2的示数为0.4A。
求：
（1）通过L2的电流；
（2）L2两端的电压；
（3）通过L1的电流。
四、实验探究（2小题，每小题12分，共计24分）
1、为探究并联电路中电压的规律,实验室提供的器材有：干电池组(电压为3V)、电压表、多个小灯泡(规格不相同)、开关、导线若干．
（1）请用笔画线代替导线,在图甲中把电路连接完整,要求电压表测量灯L1两端的电压．
（2）电路连接正确后进行实验,某小组分别测出灯L1、L2两端的电压和并联电路的总电压，电压表示数相同，如图乙所示，其值为　 　.根据这组数据，该小组就得出了并联电路中电压的规律．这样处理实验数据，得出结论，你认为实验的不妥之处是　 　．纠正后得到并联电路中的电压规律为　 　.
2、如图甲所示是用电流表测量电流的实物连接图，请按要求回答：
（1）图甲中电流表测量的是通过灯泡　 　的电流。
（2）如果电流表的示数如图乙所示，则电流表测出的电流是　 　A。
（3）如果要用电流表测通过灯L1和L2的总电流，且只允许移动一根导线，则应将导线　 　的右端接在电流表的　 　接线柱上。
-参考答案-
一、单选题
1、【答案】B
【解析】【解答】当用金属棒把A、B两个验电器连接起来后，是B验电器中的自由电子通过棒流向A验电器，形成一段时间内的持续电流，电流方向是从A指向B；由于B验电器原来不带电（锡箔张角是零），当B验电器中的自由电子移动到A验电器时，B验电器显示出带正电，从而使张角增大；B符合题意。
故答案为：B。
【分析】正电荷定向移动的方向规定为电流的方向，所以负电荷定向移动的方向与电流的方向相反；金属导电靠的是自由电子。
2、【答案】D
【解析】【解答】A．甲图中两根用毛皮摩擦过的硬橡胶棒接触时发生排斥现象，说明二者带有同种电荷，A不符合题意；
B．乙图中两根用丝绸摩擦过的玻璃棒带有同种电荷，二者相互排斥，B不符合题意；
C．丙图中用丝绸摩擦过的玻璃棒和用毛皮摩擦过的硬橡胶棒带有异种电荷，二者相互吸引，C不符合题意；
D．根据甲乙丙实验现象可知，玻璃棒上的电荷和橡胶棒上的电荷是不同的，异种电荷相互吸引，D符合题意。
故答案为：D。
【分析】同种电荷相互排斥，异种电荷相互吸引。
3、【答案】A
【解析】【解答】A．人体是导体，只要静电球带静电，当手接触静电球时，便有电荷导向人体使人体带电，不需要手与静电球的外壳摩擦，故A错误，符合题意；
B．头发能够散开，说明头发丝之间有相互排斥的力，根据同种电荷互相排斥可知，头发带的一定是同种电荷，故B正确，不符合题意；
C．静电球上的电荷能够通过湿润的空气传导到其他物体上，所以在干燥的环境中完成这个实验会更容易，故C正确，不符合题意；
D．人体是导体，人必须站在绝缘板上才能完成实验，否则电荷会通过人体导入地下，故D正确，不符合题意。
故答案为：A。
【分析】带电体间同种电荷相互排斥；干燥的环境中更容易产生静电。
4、【答案】D
【解析】【解答】A．一个水分子的直径约10-10m，A不符合题意；
B．家用空调的电流约为5A，教室里一只日光灯正常工作的电流约为0.2A，B不符合题意；
C．对人体的安全电压不高于36V，C不符合题意；
D．家用小电器常用干电池作用为电源，一节新干电池的电压是1.5V，D符合题意。
故答案为：D。
【分析】对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
5、【答案】C
【解析】【解答】由题意知开关S1或开关S2均可接通电路，所以S1、S2并联，开关S3断开手机解锁功能暂停，说明S3位于电路干路．C项符合题意；
故答案为：C
【分析】根据题意得出三个开关的位置和连接方式，判断即可。
6、【答案】A
【解析】【解答】一个不带电的甲物体，接触带正电的乙物体，因为正电荷不会移动，所以是甲的负电荷移动到乙物体，导致甲显示带正电，乙的正电被一部分负电荷中和，所以正电量减少，乙获得的负电荷等于甲失去的负电荷，故A错误，BCD正确。
故答案为：A
【分析】根据正电荷不会移动，负电荷会移动，电中和来分析。
7、【答案】A
【解析】【解答】要使L1和L2两灯组成串联电路，故电路中只有一条电流且依次经过L2和L1，故应闭合S3断开S1、S2，A符合题意，BCD不符合题意。
故答案为：A。
【分析】闭合不同的开关，电流流动回路不同，结合电流的流向判断电阻的串并联关系即可。
8、【答案】B
【解析】【解答】由图可知，电流表A1测量的是干路电流，两个灯泡为并联，电流表A2测量的是L2灯电流，故电流表A2接的是0-0.6A档位，电流表A1接的是0-3A档位，故电流表A2示数为0.48A，电流表A1示数为2.4A，则通过灯L2的电流为0.48A，通过灯L1的电流为2.4A-0.48A=1.92A
B符合题意，ACD不符合题意。
故答案为：B。
【分析】并联电路中，干路电流等于各支路电流之和；根据电流表的位置选择不同量程，结合指针位置测量电流大小。
9、【答案】C
【解析】【解答】开关S闭合后，三个灯泡并联，电流表A1测量干路电流，电流表A2测量灯L2与灯L3所在支路的电流之和，电流表A3测量灯L3所在支路的电流，即
由于测量得出I1>I2=I3，说明
即L2灯所在支路发生断路，L2灯丝断了，符合题意。
故答案为：C。
【分析】在并联电路中，干路电流等于各支路电流之和；支路断路时，无电流，其他支路不受影响。
10、【答案】A
【解析】【解答】A．柠檬电池是将化学能转化为电能，A符合题意；
B．根据图示可知，与电压表正接线柱相连的为铜片，因此铜电极为正极，B不符合题意；
C．柠檬电池形成通路后，电流从正极流向负极，因此电子从负极流向正极，即电子将从锌电极流出，C不符合题意；
D．根据图示可知，电压表示数较小，小于电压表量程，因此将电压表直接接在该柠檬电池上，不会损坏电压表，D不符合题意；
故答案为：A
【分析】根据电压表的正确使用方法确定电源的正负极；电池是将化学能转化为电能的装置；正电荷定向移动的方向为电流的方向；电流表接入电路时应串联。
二、填空题
1、【答案】C；长度；变大
【解析】【解答】滑动变阻器应是一上一下的接法，已有导线与B接线柱连接，则另一导线应与C或D相接，而滑片P向左移动时，变阻器接入电路的阻值变小，那么另一导线应与C连接。
滑动变阻器是通过滑片移动到不同位置，接入电路中的电阻丝的长度不同来改变接入电路的电阻。
家中的用电器是并联在电路中，所用用电器越多，据并联电路的电流特点知，干路的电流越大。
【分析】滑动变阻器连接时一上一下，滑片远离下面的接线柱电阻变大。
2、【答案】2；4；6
【解析】【解答】如图所示，电压表测L2两端电压，为4V；电源电压为6V，L1两端电压为2V。当开关S断开时，电压表被串联到电路中，示数等于电源电压，示数为6V。
【分析】串联电路中，电源电压等于各用电器电压之和；电压表和所测量的位置并联。
3、【答案】长度；电流；小
【解析】【解答】在导体的材料、横截面积不变的条件下，导体的电阻大小与导体的长度有关,长度越长，电阻越大。滑动变阻器是靠改变电阻丝在电路中的长度，逐渐改变连入电路的电阻大小。
电阻是导体对电流的阻碍作用，通过改变连入电路的电阻大小，从而逐渐改变电路中的电流大小的。
因为连入电路中的电阻丝是AP段，所以当顺时针转动旋钮触片时，AP段电阻丝变短，电位器接入电路的电阻变小。
【分析】滑动变阻器是靠改变电阻丝在电路中的长度，逐渐改变连入电路的电阻大小。电阻是导体对电流的阻碍作用，通过改变连入电路的电阻大小，从而逐渐改变电路中的电流大小的。
4、【答案】引；运动状态
【解析】【解答】当带电的塑料棒靠近静止的铝箔条一端时，铝箔条会旋转起来，说明铝箔条受到了带电塑料棒的吸力的作用，这表明：带电物体能吸引轻小物体；铝箔条在引力的作用下旋转起来，说明力可以改变物体的运动状态。
【分析】带电物体能吸引轻小物体；力可以改变物体的运动状态。
5、【答案】0；1
【解析】【解答】由图可知，当滑片a端转到“0”挡位时，电路处于断开状态，电路中没有电流，则风扇处于关闭状态。因为与电动机串联的电阻越小，电动机转速越快，则风扇转速最快时与电动机串联电阻最小，即滑片转到“1”挡位。
【分析】电路未接通时，用电器不工作，电路中的电阻最小时，电功率最大。
三、计算题
1、【答案】（1）解：由电路图可知，两个灯泡是串联的，电压表V测电源电压，电压表 测的是 的电压，电压表 测的是 的电压，因为串联电路中电流处处相等，A1表的示数为0.5A，所以通过灯泡L2的电流I2也是0.5A。
答：通过灯泡L2的电流I2是0.5A；
（2）解：串联电路的电源电压等于各用电器电压之和，所以灯泡L2两端的电压U2是
答：灯泡L2两端的电压U2是2.5V；
（3）解：电压表V测电源电压，V表示数为4.5V，所以电源电压是4.5V。
答：电源电压U是4.5V。
【解析】【分析】分析电路结构，两个灯泡为串联关系，电压表V测量电源电压，电压表V1测量灯泡L1的电压，电压表V2测量灯泡L2的电压，结合串联电路电流、电压规律求解即可。
2、【答案】（1）解：由题意知，L1、L2并联，电压表量程是0~15V，则电压表分度值是0.5V，故电压表示数是6V，则灯L1、L2两端的电压和电源电压都是6V。
答：电源电压和L1、L2两端的电压均为6V；
（2）解：由电路图知，灯泡L1与L2并联，电流表A1测干路电流，电流表A2测流过灯L1的电流，则电流表A1示数大于电流表A2示数，两电流表指针位置相同，则电流表A1的量程是0~3A，分度值是0.1A，读数IA1＝1.2A；电流表A2量程是0~0.6A，分度值是0.02A，电流表示数IA2＝0.24A，则流过灯L1的电流I1＝IA2＝0.24A
流过灯L2的电流I2＝IA1-IA2＝1.2A-0.24A＝0.96A
答：通过L1的电流为0.24A，通过L2的电流为0.96A；
（3）解：若A2、V两电表位置互换，则灯泡L1被短路，不发光，电路为L2的简单电路，由于其两端的电压不变，亮度不变；电压表测量的是电源电压，为6V。
答：灯泡L1不发光，L2亮度不变；电压表为6V。
【解析】【分析】（1）理清元件的连接方式及电表的测量对象，根据电压表量程、分度值读出示数，再根据并联电路的电流规律确定电流表的量程，读出电流表示数，然后由并联电路特点求出流过两灯泡的电流。
（2）同理，先判断电路的连接方式，然后判定电压表示数和灯泡的亮度变化情况。
3、【答案】（1）解：由图可知：L1、L2并联，电压表测量电源的电压，电流表 测L2支路的电流， 测干路电流； 所以
，
通过L2的电流
答：通过L2的电流为0.4A
（2）解：L2两端的电压
答：L2两端的电压等于6V
（3）解：通过L1的电流为：
答：通过L1的电流为0.1A
【解析】【分析】（1）两灯并联，A1测量干路电流，A2测量L2中电流，A2示数即L2中电流；
（2）并联电路中，各支路两端电压相等，都等于总电压；
（3）并联电路中，干路电流等于各支路电流之和。
四、实验探究
1、【答案】（1）
（2）2.6V；只做了一次实验，可能出现偶然性；并联电路的总电压与各支路两端电压相等
【解析】【解答】（1）灯L1、L2并联，要测量灯泡L1两端电压，电压表需与L1并联，因为干电池组电压为3V，则选择0～3V量程，如图所示：
；（2）因为干电池组电压为3V，选择0～3V量程，则对应的分度值为0.1V，根据指针所指位置可读出电压值为2.6V；利用实验得出实验结论的过程中，为了避免实验的偶然性，增加实验的可信度，换用不同规格的灯泡多测量几次并联电路两端的电压，才能进行归纳总结，这样得出的结论才更加准确．并联电路中的电压规律：并联电路两端的总电压和各支路两端的电压相等．
【分析】（1）电压表并联在电路中，与谁并联就测量谁两端的电压；
（2）结合电压表选择的量程和分度值，根据指针读数即可；为了使实验结论更具有普遍性，应该换不同规格的灯泡再进行试验；并联电路中各支路电压相等。
2、【答案】（1）L2
（2）0.26
（3）b；“-”
【解析】【解答】（1）根据电流表与哪个用电器串联，就测哪个用电器的电流，所以是电流表测量L2的电流。
（2）连接的小量程，分度值是0.02A，13个小格，是0.26A。
（3）应该所有的电流都过电流表，所以将b改接到“-”接线柱上。
【分析】（1）根据电流表与哪个用电器串联，就测哪个用电器的电流。
（2）连接的小量程，分度值是0.02A，数有多少个小格。
（3）根据测干路的要求，应该所有的电流都过电流表。
