2021-2022学年基础强化人教版物理九年级全册第十五章电流和电路章节测评试题（含详解）

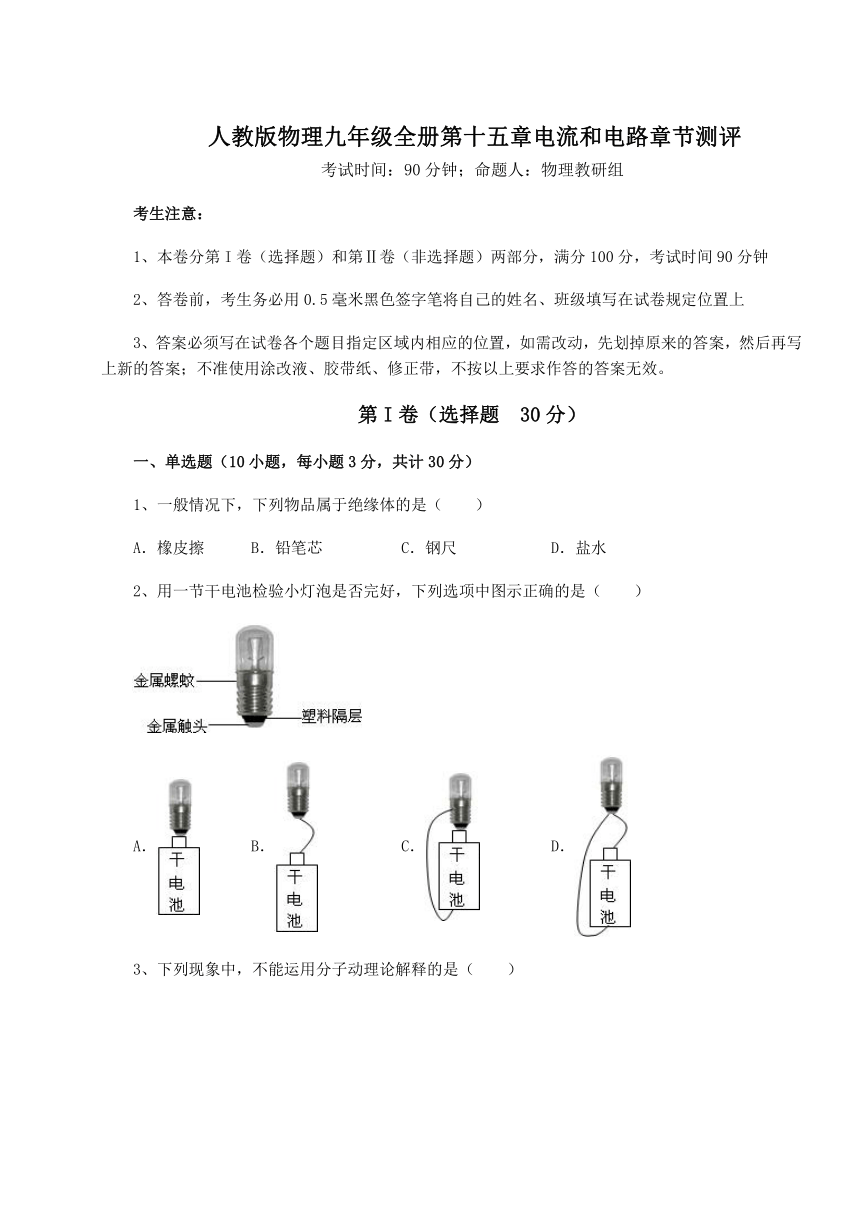

人教版物理九年级全册第十五章电流和电路章节测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、一般情况下，下列物品属于绝缘体的是（　　）
A．橡皮擦 B．铅笔芯 C．钢尺 D．盐水
2、用一节干电池检验小灯泡是否完好，下列选项中图示正确的是（　　）
A． B． C． D．

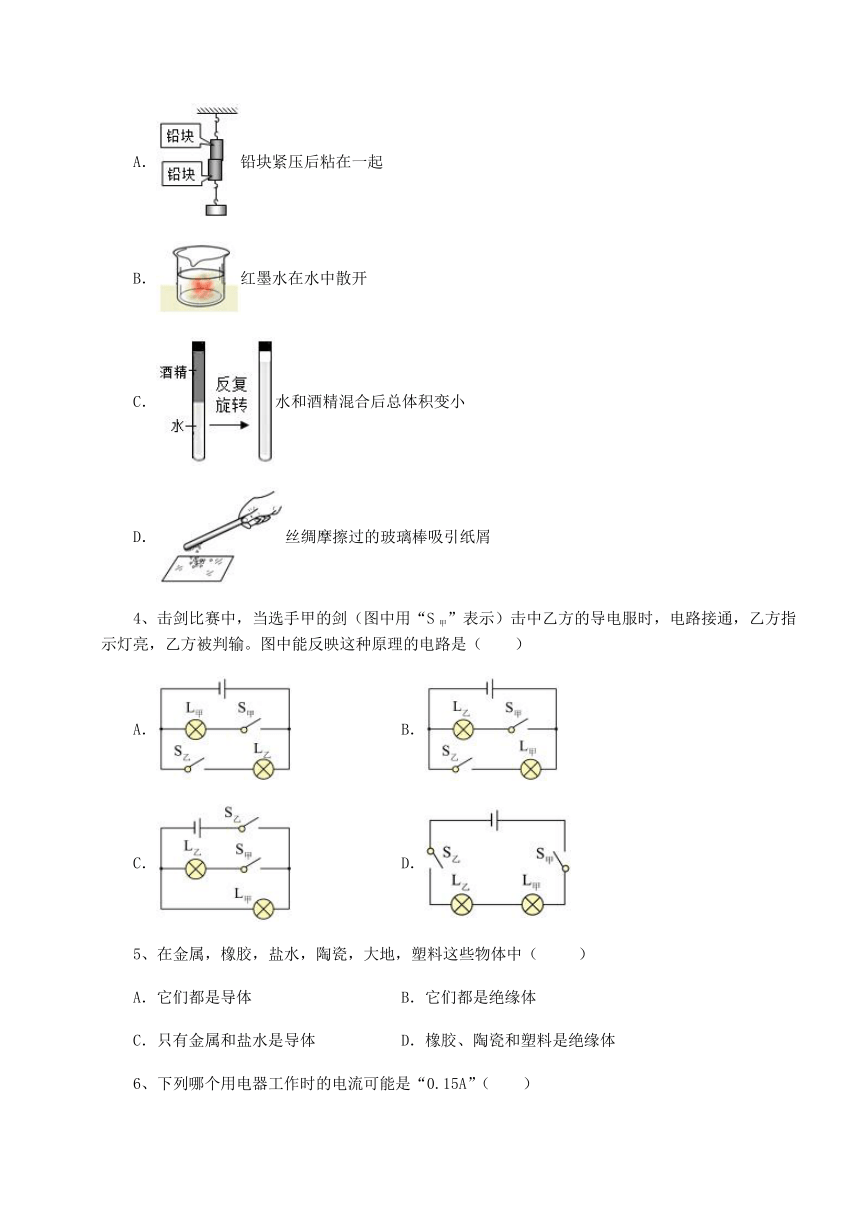

3、下列现象中，不能运用分子动理论解释的是（　　）
A．铅块紧压后粘在一起
B．红墨水在水中散开
C．水和酒精混合后总体积变小
D．丝绸摩擦过的玻璃棒吸引纸屑
4、击剑比赛中，当选手甲的剑（图中用“S甲”表示）击中乙方的导电服时，电路接通，乙方指示灯亮，乙方被判输。图中能反映这种原理的电路是（　　）
A． B．
C． D．
5、在金属，橡胶，盐水，陶瓷，大地，塑料这些物体中（ ）
A．它们都是导体 B．它们都是绝缘体
C．只有金属和盐水是导体 D．橡胶、陶瓷和塑料是绝缘体
6、下列哪个用电器工作时的电流可能是“0.15A”（　　）
A．家用电冰箱 B．家用空调器 C．普通计算器 D．普通白炽灯

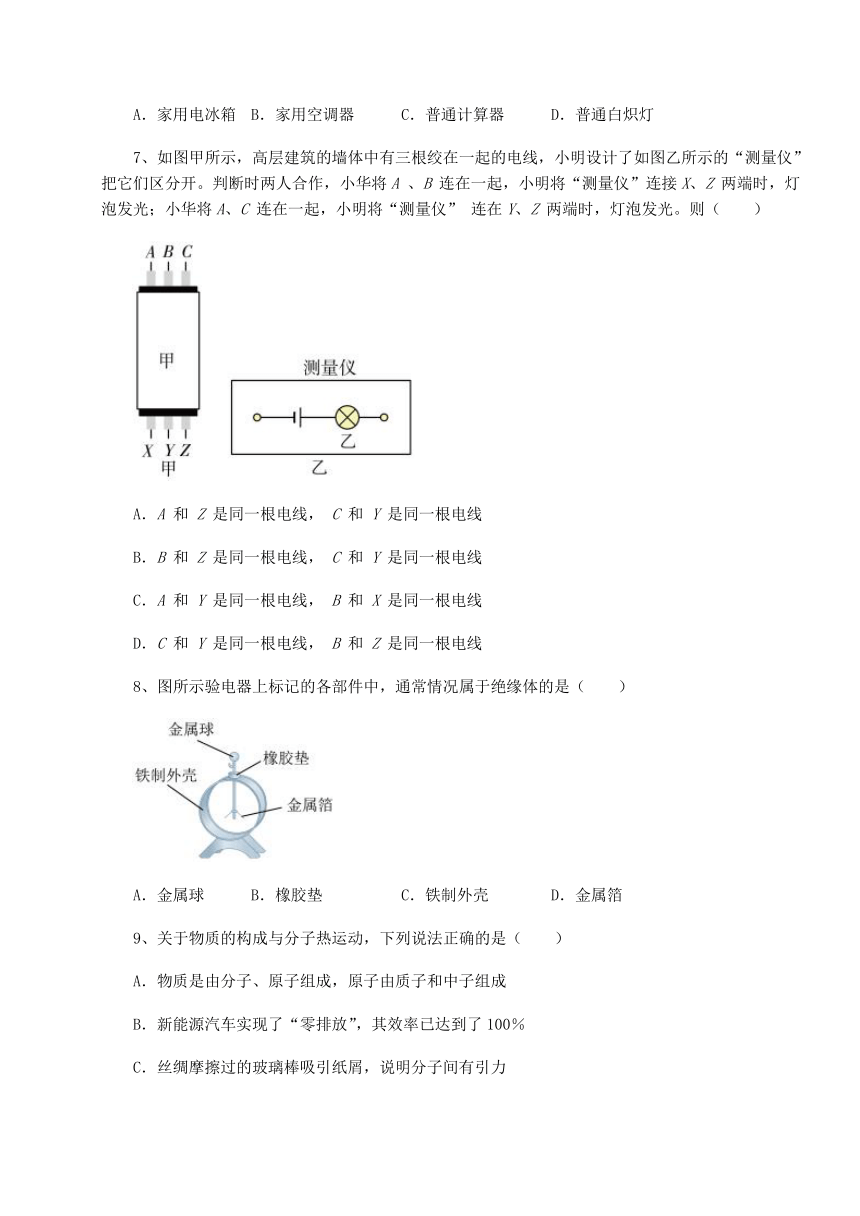

7、如图甲所示，高层建筑的墙体中有三根绞在一起的电线，小明设计了如图乙所示的“测量仪”把它们区分开。判断时两人合作，小华将A 、B 连在一起，小明将“测量仪”连接X、Z 两端时，灯泡发光；小华将A、C 连在一起，小明将“测量仪” 连在Y、Z 两端时，灯泡发光。则（　　）
A．A 和 Z 是同一根电线， C 和 Y 是同一根电线
B．B 和 Z 是同一根电线， C 和 Y 是同一根电线
C．A 和 Y 是同一根电线， B 和 X 是同一根电线
D．C 和 Y 是同一根电线， B 和 Z 是同一根电线
8、图所示验电器上标记的各部件中，通常情况属于绝缘体的是（　　）
A．金属球 B．橡胶垫 C．铁制外壳 D．金属箔
9、关于物质的构成与分子热运动，下列说法正确的是（　　）
A．物质是由分子、原子组成，原子由质子和中子组成
B．新能源汽车实现了“零排放”，其效率已达到了100％
C．丝绸摩擦过的玻璃棒吸引纸屑，说明分子间有引力

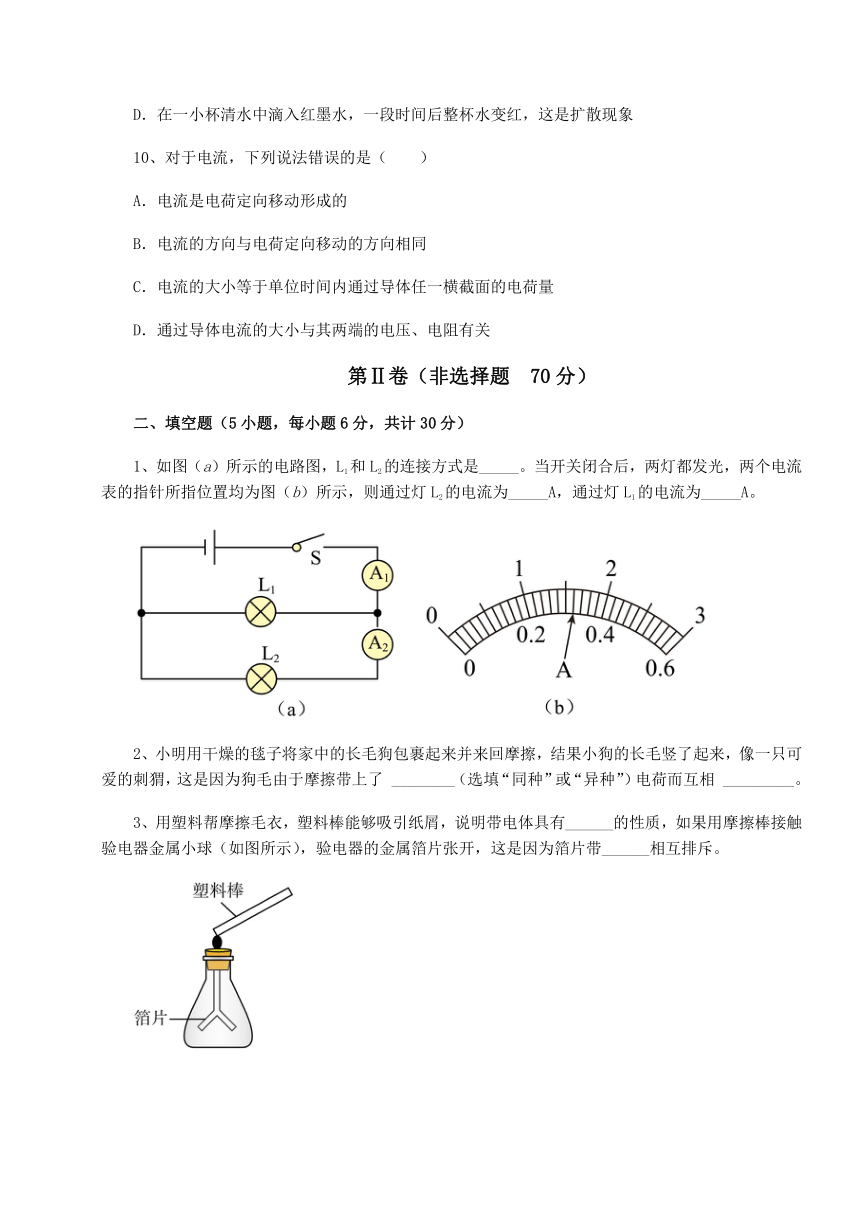

D．在一小杯清水中滴入红墨水，一段时间后整杯水变红，这是扩散现象
10、对于电流，下列说法错误的是（　　）
A．电流是电荷定向移动形成的
B．电流的方向与电荷定向移动的方向相同
C．电流的大小等于单位时间内通过导体任一横截面的电荷量
D．通过导体电流的大小与其两端的电压、电阻有关
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、如图（a）所示的电路图，L1和L2的连接方式是_____。当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流为_____A，通过灯L1的电流为_____A。
2、小明用干燥的毯子将家中的长毛狗包裹起来并来回摩擦，结果小狗的长毛竖了起来，像一只可爱的刺猬，这是因为狗毛由于摩擦带上了 ________（选填“同种”或“异种”）电荷而互相 _________。
3、用塑料帮摩擦毛衣，塑料棒能够吸引纸屑，说明带电体具有______的性质，如果用摩擦棒接触验电器金属小球（如图所示），验电器的金属箔片张开，这是因为箔片带______相互排斥。

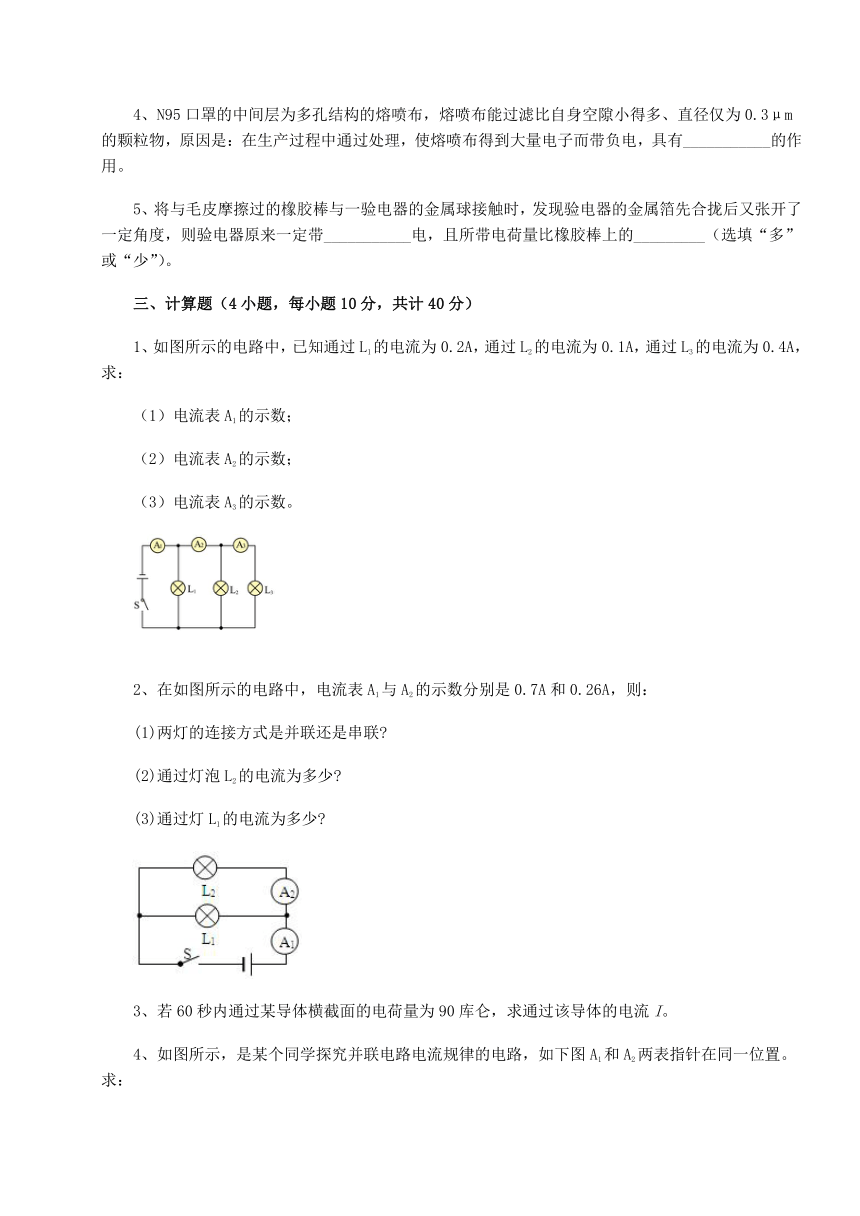

4、N95口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小得多、直径仅为0.3μm的颗粒物，原因是：在生产过程中通过处理，使熔喷布得到大量电子而带负电，具有___________的作用。
5、将与毛皮摩擦过的橡胶棒与一验电器的金属球接触时，发现验电器的金属箔先合拢后又张开了一定角度，则验电器原来一定带___________电，且所带电荷量比橡胶棒上的_________（选填“多”或“少”）。
三、计算题（4小题，每小题10分，共计40分）
1、如图所示的电路中，已知通过L1的电流为0.2A，通过L2的电流为0.1A，通过L3的电流为0.4A，求：
（1）电流表A1的示数；
（2）电流表A2的示数；
（3）电流表A3的示数。
2、在如图所示的电路中，电流表A1与A2的示数分别是0.7A和0.26A，则：
(1)两灯的连接方式是并联还是串联
(2)通过灯泡L2的电流为多少
(3)通过灯L1的电流为多少
3、若60秒内通过某导体横截面的电荷量为90库仑，求通过该导体的电流I。
4、如图所示，是某个同学探究并联电路电流规律的电路，如下图A1和A2两表指针在同一位置。求：
(1)干路电流；
(2)流过电阻R2的电流。
-参考答案-
一、单选题
1、A
【解析】
【详解】
A．橡皮擦的材料是橡胶，属于绝缘体，故A符合题意；
B．铅笔芯的主要材料是石墨，属于导体，故B不符合题意；
C．钢尺的材料是金属，属于导体，故C不符合题意；
D．盐水是电解质的水溶液，属于导体，故D不符合题意。
故选A。
2、C
【解析】
【详解】
AB．图中干电池的正极接到金属触头上，但金属螺纹没有与负极相连，没有构成通路，故AB错误；
C．金属触头接在了正极上，金属螺纹连在了负极上，构成通路，故C正确；
D．图中两根导线都连在了金属触头上，会造成电源短路，故D错误；
故选C。
3、D
【解析】
【详解】
A．两块表面光滑的铅块相互紧压后“粘”在一起，说明分子间有引力。故A不符合题意；
B．分子永不停息地做无规则运动，红墨水在水中散开是扩散现象，说明分子在做无规则运动。故B不符合题意；
C．水和酒精混合后总体积变小，是因为分子之间存在间隙。故C不符合题意；
D．与丝绸摩擦过的玻璃棒吸引碎纸屑是带电体吸引轻小物体，不是分子间的作用力，故D符合题意。
故选D。
4、B
【解析】
【详解】
因为甲方指示灯和乙方指示灯可以单独工作，并且互不影响，因此甲、乙指示灯为并联连接；根据题意可知，甲方开关控制乙方指示灯的工作，乙方开关控制甲方指示灯的工作，故ACD不符合题意，B符合题意。
故选B。
5、D
【解析】
【详解】
金属和大地、各种酸、碱、盐的水溶液容易导电，是常见的导体；陶瓷、塑料和橡胶不容易导电，是常见的绝缘体。故D符合题意，ABC不符合题意。
故选D。
6、D
【解析】
【详解】
A．家用电冰箱的工作电流约1A，故A不符合题意；
B．家用空调的工作电流约5A，故B不符合题意；
C．普通计算器的工作电流约100μA，故C不符合题意；
D．普通白炽灯的工作电流在0.2A左右，故D符合题意。
故选D。
7、A
【解析】
【详解】
（1）小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光，如图1所示；图1中上面只剩下C端，下面只剩下的是Y端，则说明C和Y是同一根电线；
（2）小华将A、C 连在一起时，小明将“测量仪”连在Y、Z两端，灯泡发光，如图2所示；图1中上面只剩下B端，下面只剩下的是X端，则说明B和X是同一根电线；综上分析，C和Y是同一根电线，B和X是同一根电线，则剩下的A和Z是同一根电线，故A符合题意， BCD不符合题意。
故选A。
8、B
【解析】
【详解】
容易导电的物体叫导体，不容易导电的物体叫绝缘体。验电器上标记的各部件中金属球、铁制外壳、金属箔都容易导电，属于导体；橡胶垫不容易导电，属于是绝缘体，故B符合题意。
故选B。
9、D
【解析】
【详解】
A．原子是由原子核和核外电子组成，而原子核是由质子和中子组成，故A错误；
B．新能源汽车在行驶过程中也会有能量的损失，效率不可能达到100%，故B错误；
C．丝绸摩擦过的玻璃棒吸引纸屑，是由于玻璃棒摩擦后带电，带电体能够吸引轻小物体，故C错误；
D．在一小杯清水中滴入红墨水，由于红墨水分子在不停地运动，一段时间后整杯水变红，这是扩散现象，故D正确。
故选D。
10、B
【解析】
【详解】
A．电荷的定向移动形成电流，要使电路中有电流，电路两端要有电压，而且电路要闭合，故A正确，不符合题意；
B．物理学中规定，电流的方向为正电荷定向移动的方向，在金属导体内，是靠带负电的自由电子导电，电流方向与电子定向移动的方向相反，故B错误，符合题意；
C．根据电流的定义可知，单位时间内通过导体横截面的电量等于电流的大小，故C正确，不符合题意；
D．根据欧姆定律可知，通过导体电流的大小与其两端的电压、电阻有关。电阻一定时，电流与电压成正比；电压一定时，电流与电阻成反比，故D正确，不符合题意。
故选B。
二、填空题
1、并联 0.32 1.28
【详解】
[1]由图（a）知，两个灯泡是并列连接的，即L1和L2的连接方式是并联。
[2][3]当开关闭合后，两灯都发光，电流表A1测量的是干路电流，A2测的是L2支路电流，根据并联电路的电流规律知，干路电流大于支路电流，所以A1选用的是大量程，由b图可知干路电流为I=1.60A，A2测量通过灯泡L2的电流，故A2选用的是小量程，所以L2的电流为I2=0.32A，由并联电路电流的规律可得，通过灯L1的电流
I1=I-I2=1.60A-0.32A=1.28A
2、同种 排斥
【详解】
[1][2]狗毛是由于摩擦带上了同种电荷，而同种电荷相互排斥，所以小狗的长毛竖了起来，像一只可爱的刺猬。
3、吸引轻小物体 同种电荷
【详解】
[1]用毛衣摩擦过的塑料棒带了电荷，由于带电体能够吸引轻小物体，所以当其靠近碎纸屑时，碎纸屑会被吸引过来。
[2]当验电器与带电的塑料棒接触后，验电器的金属箔片上都带了同种电荷，由于同种电荷相互排斥，所以两个金属箔片会张开角度。
4、吸引轻小物体
【详解】
N95口罩在生产过程中通过处理，使熔喷布得到大量电子而带负电荷，由于带电体能吸引轻小物体，进而吸附一些颗粒径较小的污染物，甚至病毒这种纳米级的物质也会被吸附。
5、正 少
【详解】
[1][2]用毛皮摩擦过的橡胶棒带负电荷，即有多余的电子，所以当接触验电器上端的金属球时，发现验电器的金属箔先合拢，说明橡胶棒上的电子会转移到验电器上，发生了中和现象，即原来验电器带正电；后又发现验电器的金属箔张开，说明橡胶棒上有多余的负电荷转移到验电器上，同时说明验电器原来所带电荷量比橡胶棒上的电荷量少。
三、计算题
1、（1）0.7A；（2）0.5A；（3）0.4A
【详解】
解：（1）（2）（3）由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测流过灯L2与L3的电流，电流表A3测流过灯L3的电流；根据并联电路电流规律可知：通过灯L3的电流I3＝0.4A，则电流表A3的示数为0.4A；电流表A2的示数为
IA2＝I2+I3＝0.1A+0.4A＝0.5A
电流表A1的示数为
IA1＝I1+I2+I3＝0.2A+0.1A+0.4A＝0.7A
答：（1）电流表A1的示数为0.7A；
（2）电流表A2的示数0.5A；
（3）电流表A3的示数0.4A。
2、 (1)并联；(2)0.26A；(3)0.44A
【详解】
(1)由图可知，两灯的连接采用并联方式连接，A1测干路，A2测L2支路。
(2)通过灯泡L2的电流为0.26A。
(3)通过灯L1的电流为
答：(1)两灯的连接方式是并联；(2)通过灯泡L2的电流为0.26A；(3)通过灯L1的电流为0.44A。
3、1.5A
【详解】
解：通过该导体的电流
答：通过该导体的电流是1.5A。
4、 (1)1.3A；(2)1.04A
【详解】
(1)由电路图知，两灯泡并联， A1测量通过R1的电流，A2测量干路电流，所以A2示数大于A1示数，则A1选择0~ 0.6A量程，示数为0.26A；A2选择0~3A量程，示数为1.3A 。
(2)由(1)知，干路电流为1.3A，通过R1的电流为0.26A，则通过R2的电流为
答：(1)干路电流为1.3A 。
(2)流过电阻R2的电流为1.04A。
