2021-2022学年人教版物理九年级全册第十九章生活用电单元测试试题（含解析）

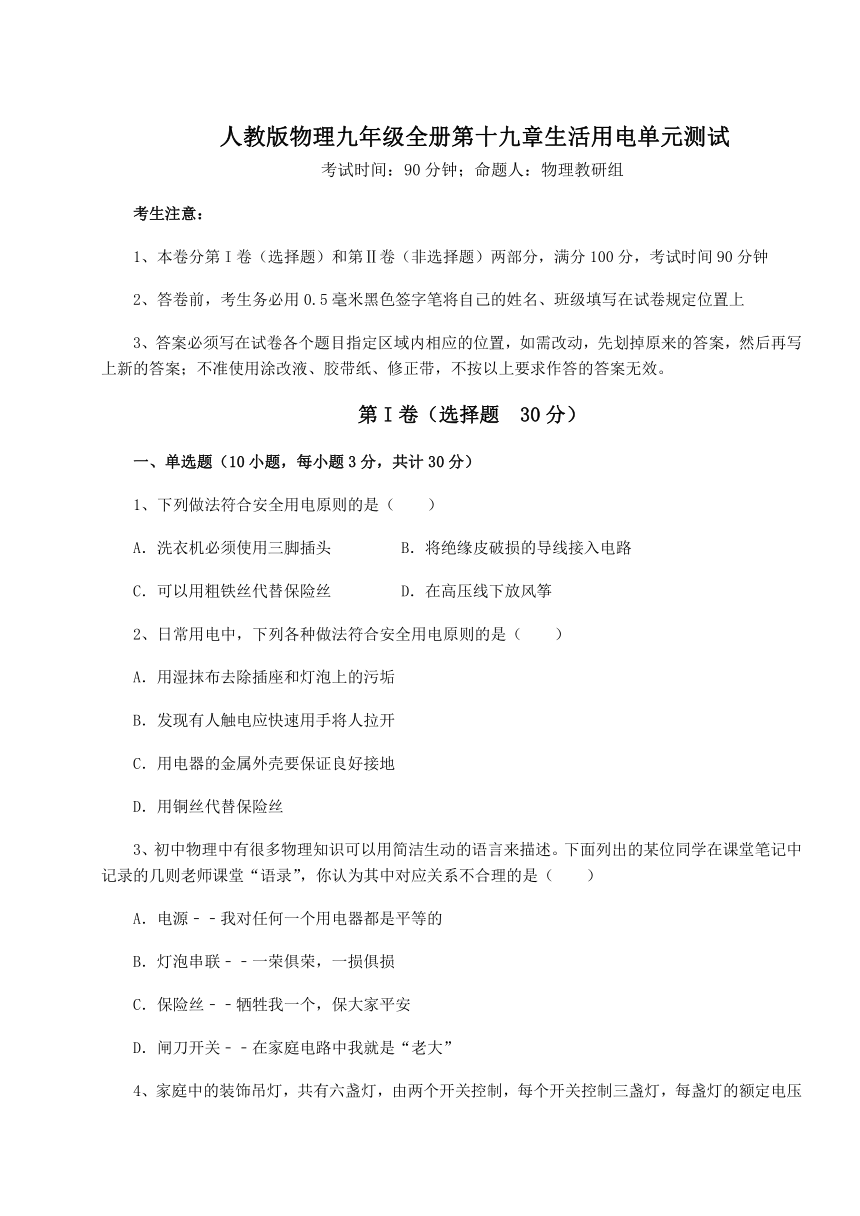

人教版物理九年级全册第十九章生活用电单元测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列做法符合安全用电原则的是（　　）
A．洗衣机必须使用三脚插头 B．将绝缘皮破损的导线接入电路
C．可以用粗铁丝代替保险丝 D．在高压线下放风筝
2、日常用电中，下列各种做法符合安全用电原则的是（　　）
A．用湿抹布去除插座和灯泡上的污垢
B．发现有人触电应快速用手将人拉开
C．用电器的金属外壳要保证良好接地
D．用铜丝代替保险丝
3、初中物理中有很多物理知识可以用简洁生动的语言来描述。下面列出的某位同学在课堂笔记中记录的几则老师课堂“语录”，你认为其中对应关系不合理的是（　　）
A．电源﹣﹣我对任何一个用电器都是平等的
B．灯泡串联﹣﹣一荣俱荣，一损俱损
C．保险丝﹣﹣牺牲我一个，保大家平安
D．闸刀开关﹣﹣在家庭电路中我就是“老大”

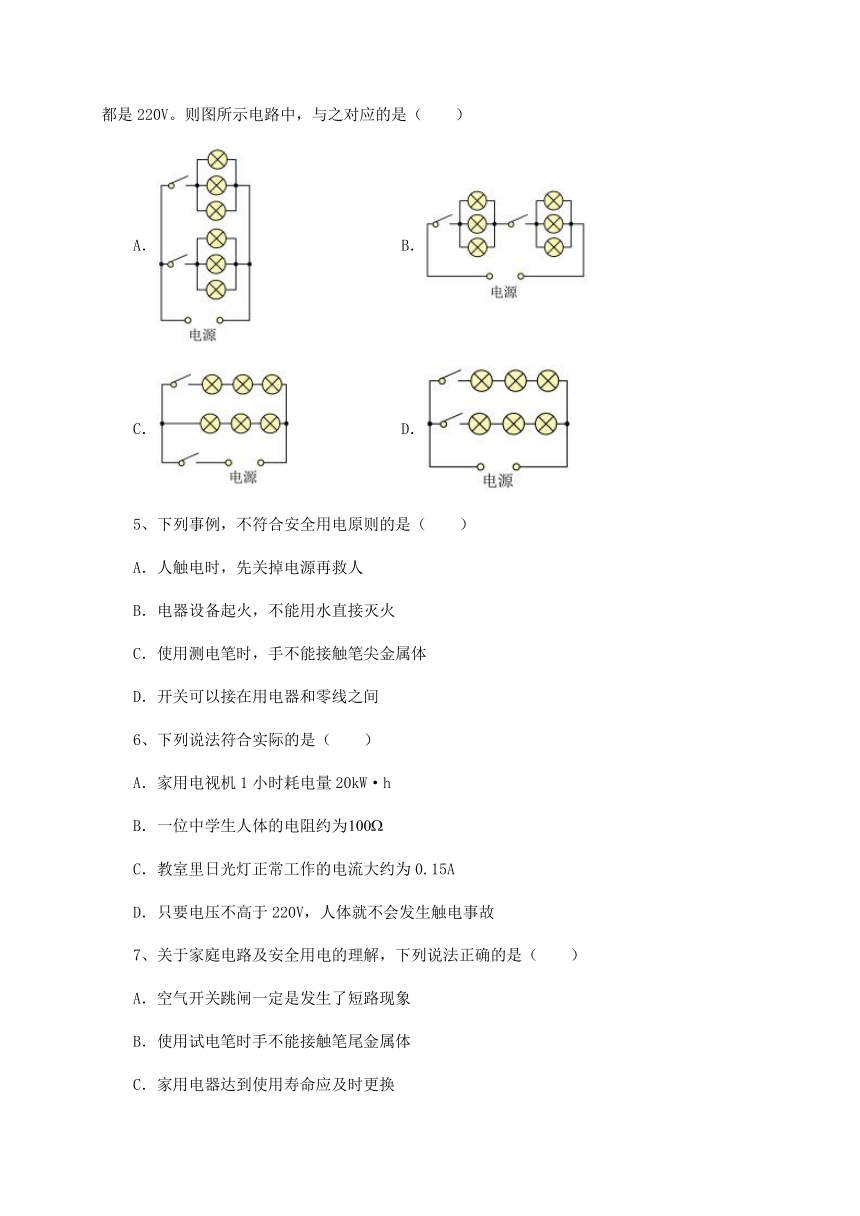

4、家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V。则图所示电路中，与之对应的是（　　）
A． B．
C． D．
5、下列事例，不符合安全用电原则的是（　　）
A．人触电时，先关掉电源再救人
B．电器设备起火，不能用水直接灭火
C．使用测电笔时，手不能接触笔尖金属体
D．开关可以接在用电器和零线之间
6、下列说法符合实际的是（　　）
A．家用电视机1小时耗电量20kW·h
B．一位中学生人体的电阻约为
C．教室里日光灯正常工作的电流大约为0.15A
D．只要电压不高于220V，人体就不会发生触电事故
7、关于家庭电路及安全用电的理解，下列说法正确的是（　　）
A．空气开关跳闸一定是发生了短路现象
B．使用试电笔时手不能接触笔尾金属体
C．家用电器达到使用寿命应及时更换
D．电能表的转盘转得越快，说明用电器消耗的电能越多

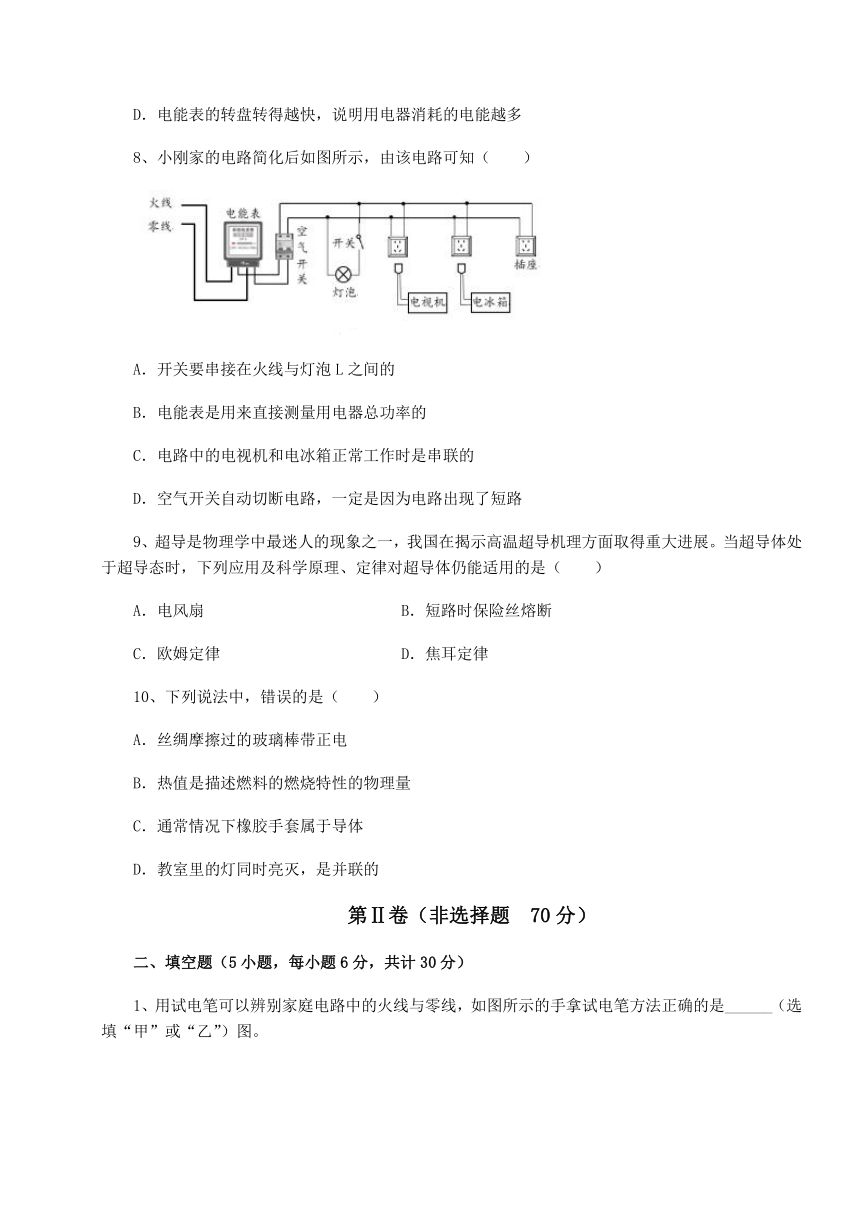

8、小刚家的电路简化后如图所示，由该电路可知（　　）
A．开关要串接在火线与灯泡L之间的
B．电能表是用来直接测量用电器总功率的
C．电路中的电视机和电冰箱正常工作时是串联的
D．空气开关自动切断电路，一定是因为电路出现了短路
9、超导是物理学中最迷人的现象之一，我国在揭示高温超导机理方面取得重大进展。当超导体处于超导态时，下列应用及科学原理、定律对超导体仍能适用的是（　　）
A．电风扇 B．短路时保险丝熔断
C．欧姆定律 D．焦耳定律
10、下列说法中，错误的是（　　）
A．丝绸摩擦过的玻璃棒带正电
B．热值是描述燃料的燃烧特性的物理量
C．通常情况下橡胶手套属于导体
D．教室里的灯同时亮灭，是并联的
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）

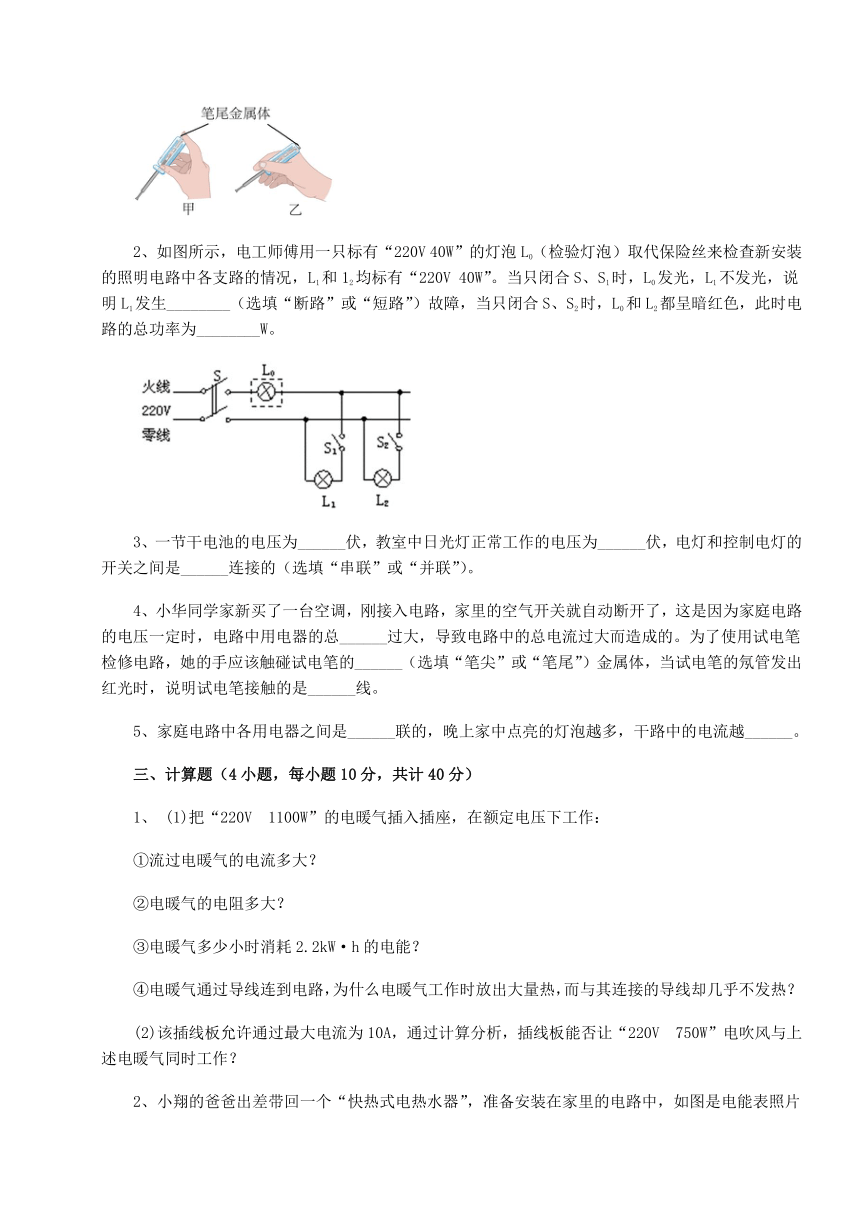

1、用试电笔可以辨别家庭电路中的火线与零线，如图所示的手拿试电笔方法正确的是______（选填“甲”或“乙”）图。
2、如图所示，电工师傅用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中各支路的情况，L1和12均标有“220V 40W”。当只闭合S、S1时，L0发光，L1不发光，说明L1发生________（选填“断路”或“短路”）故障，当只闭合S、S2时，L0和L2都呈暗红色，此时电路的总功率为________W。
3、一节干电池的电压为______伏，教室中日光灯正常工作的电压为______伏，电灯和控制电灯的开关之间是______连接的（选填“串联”或“并联”）。
4、小华同学家新买了一台空调，刚接入电路，家里的空气开关就自动断开了，这是因为家庭电路的电压一定时，电路中用电器的总______过大，导致电路中的总电流过大而造成的。为了使用试电笔检修电路，她的手应该触碰试电笔的______（选填“笔尖”或“笔尾”）金属体，当试电笔的氖管发出红光时，说明试电笔接触的是______线。
5、家庭电路中各用电器之间是______联的，晚上家中点亮的灯泡越多，干路中的电流越______。
三、计算题（4小题，每小题10分，共计40分）
1、 (1)把“220V 1100W”的电暖气插入插座，在额定电压下工作：
①流过电暖气的电流多大？
②电暖气的电阻多大？
③电暖气多少小时消耗2.2kW·h的电能？
④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？
(2)该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V 750W”电吹风与上述电暖气同时工作？

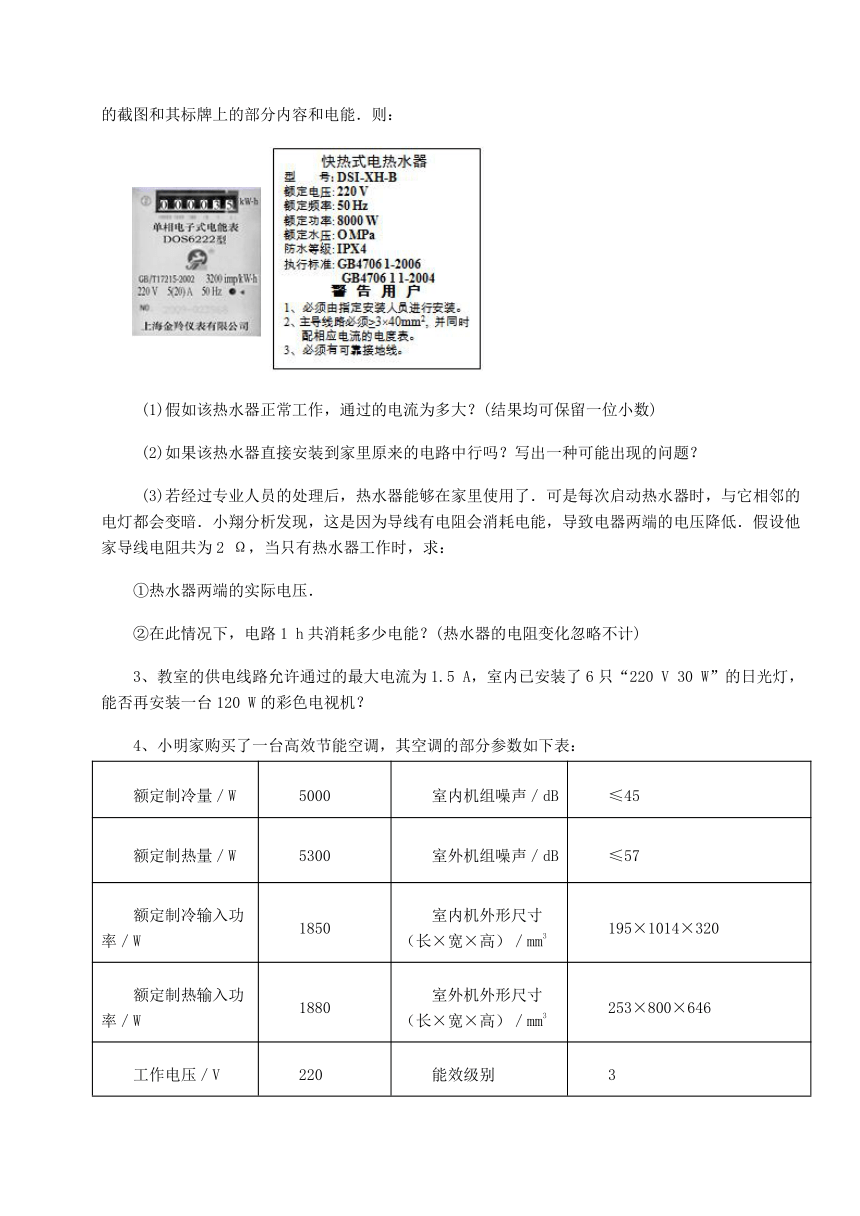

2、小翔的爸爸出差带回一个“快热式电热水器”，准备安装在家里的电路中，如图是电能表照片的截图和其标牌上的部分内容和电能．则：
(1)假如该热水器正常工作，通过的电流为多大？(结果均可保留一位小数)
(2)如果该热水器直接安装到家里原来的电路中行吗？写出一种可能出现的问题？
(3)若经过专业人员的处理后，热水器能够在家里使用了．可是每次启动热水器时，与它相邻的电灯都会变暗．小翔分析发现，这是因为导线有电阻会消耗电能，导致电器两端的电压降低．假设他家导线电阻共为2 Ω，当只有热水器工作时，求：
①热水器两端的实际电压．
②在此情况下，电路1 h共消耗多少电能？(热水器的电阻变化忽略不计)
3、教室的供电线路允许通过的最大电流为1.5 A，室内已安装了6只“220 V 30 W”的日光灯，能否再安装一台120 W的彩色电视机？
4、小明家购买了一台高效节能空调，其空调的部分参数如下表：
额定制冷量／W 5000 室内机组噪声／dB ≤45
额定制热量／W 5300 室外机组噪声／dB ≤57
额定制冷输入功率／W 1850 室内机外形尺寸（长×宽×高）／mm3 195×1014×320
额定制热输入功率／W 1880 室外机外形尺寸（长×宽×高）／mm3 253×800×646
工作电压／V 220 能效级别 3
（1）小明家已有家用电器的总功率是3340W，家里电能表、空气开关、导线的规格分别为：“220V 40A”“220V 20A”“220V 20A”．若将空调直接接入电路，请通过计算说明在使用时可能会出现什么现象．如何解决？
（2）若小明家夏天空调制冷共正常工作200h，耗电多少度？
-参考答案-
一、单选题
1、A
【解析】
【详解】
A．有金属外壳的家用电器都要接地，防止金属外壳漏电时发生触电事故，故洗衣机必须使用三脚插头，故A符合题意；
B．电线的绝缘皮破损老化、破损时应及时更换，否则容易发生触电事故或短路（即火线和零线直接连通），故B不符合题意；
C．铁丝的熔点比较高，电流过大时，不会使铁丝熔断，不能在电流过大时，自动切断电源，所以千万不要用铁丝代替保险丝，故C不符合题意；
D．因为高压输电线上电压很高，在下面放风筝时可能会发生高压电弧触电，故D不符合题意。
故选A。
2、C
【解析】
【详解】
A．湿抹布能导电，用湿抹布擦拭亮着的台灯，容易造成触电，不符合安全用电原则，故A错误，不符合题意；
B．当发现有人触电时，应该立即采取的措施是：迅速切断电源或用绝缘体挑开电线，不能用手拉开电线和触电的人，这样自己也会触电，将人拉开不符合安全用电原则，故B错误，不符合题意；
C．金属外壳的电冰箱的外壳一定要接地，避免金属外壳用电器漏电时发生触电事故，符合安全用电的原则，故C正确，符合题意；
D．用铜丝代替保险丝，发生事故时不能及时熔断，不符合安全用电原则，故D错误，不符合题意。
故选C。
3、A
【解析】
【详解】
A．在并联电路中，各用电器两端的电压都相等；在串联电路中，各用电器两端的电压不一定相等。故A不合理，符合题意；
B．灯泡串联时，不能独立工作，互相干扰，有一个灯损坏，则全部停止工作。故B合理，不符合题意；
C．保险丝在电流过大时自动熔断，对其它用电器起到保护作用。故C合理，不符合题意；
D．家庭电路的各用电器都是并联的，家庭电路中的闸刀开关安装在干路上，控制整个电路的通断电。故D合理，不符合题意。
故选A。
4、A
【解析】
【详解】
由题意可知，若要额定电压均为220V的六盏灯正常工作，则它们之间的连接方式只能是并联；每个开关控制三盏灯，则两个开关位于相应三个灯泡的干路，故A符合题意，BCD不符合题意。
故选A。
5、D
【解析】
【详解】
A．因为人是导体，所以人触电时，先关掉电源再救人，故A不符合题意；
B．水是导体，电器设备起火，不能用水直接灭火，故B不符合题意；
C．使用测电笔辨别火线时，用手触及测电笔笔尾金属体，才能辨别出火线、零线，手不能接触笔尖金属体，否则会发生触电事故，故C不符合题意；
D．开关控制用电器时，开关和用电器是串联的，并且开关要接在火线和用电器之间，断开开关，切断火线，操作更安全，故D符合题意。
故选D。
6、C
【解析】
【详解】
A．家用电视的功率约为200W，1小时耗电量约为
故A不符合题意；
B．人体的电阻在以上，故B不符合题意；
C．教室里日光灯正常工作的电流大约为
故C符合题意；
D．对于人体来说的安全电压是不超过36V，超过36V会容易发生触电事故，故D不符合题意。
故选C。
7、C
【解析】
【详解】
A．空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过大，故A错误；
B．在使用试电笔辨别火线和零线时，手必须接触笔尾的金属体，故B错误；
C．家用电器达到使用寿命，应及时更换，否则有些绝缘部分损坏，容易漏电，引发触电事故，故C正确；
D．电能表的转盘转得越快，说明用电器消耗的电能越快，不一定越多，故D错误。
故选C。
8、A
【解析】
【详解】
A．家庭电路中控制灯泡的开关应该串联接在火线和灯泡之间，这样断开开关时，灯泡处才不会带电，故A符合题意；
B．电能表是测量家庭电路中用电器消耗电能的仪表，故B不符合题意；
C．电路中的电视机和电冰箱互不影响，独立工作，是并联的，故C不符合题意；
D．空气开关自动切断电路，是由于电流过大，有可能是由于用电器的总功率过大，也有可能是短路，故D不符合题意。
故选A。
9、A
【解析】
【详解】
假如常温下就能使用超导体，适合制作人们不需要电热的地方，如：输电导线、电磁铁、电动机和发电机线圈等；而保险丝是用电流的热效应工作的，电阻为零，保险丝不能用超导体制作；电阻为零，欧姆定律、焦耳定律不能使用，故A符合题意，BCD不符合题意。
故选A。
10、C
【解析】
【详解】
A．丝绸与玻璃棒摩擦过程中，玻璃棒失去电子，带正电，丝绸得到电子，带负电，故A正确，不符合题意；
B．热值是描述燃料的燃烧特性的物理量，是燃料本身的属性，故B正确，不符合题意；
C．通常情况下橡胶手套不容易导电，属于绝缘体，故C错误，符合题意；
D．教室里的灯彼此独立工作，互不影响，开关接在干路上实现同时亮灭，灯泡之间是并联的，故D正确，不符合题意。
故选C。
二、填空题
1、甲
【详解】
正确使用测电笔：手接触笔尾金属体，笔尖接触导线，氖管发光，导线是火线；氖管不发光的是零线；手千万不要接触笔尖金属体。因此甲图的使用方法是正确的，手接触笔尾金属体；乙图的使用方法是错误的，测电笔接触火线或零线，氖管都不发光。
2、短路 20
【详解】
[1]当只闭合S、S1时，L0发光，说明电路是通路，L1不发光，说明L1发生短路现象。
[2]当只闭合S、S2时，L0和L2都呈暗红色，这说明电路是通路，两个灯泡串联接入电路中，两个灯泡都标有“220V 40W”，说明两个灯泡的规格相同，根据串联电路的电压规律可知，每个灯泡两端电压为110V，根据可知，实际功率为额定功率的，实际功率为
40W×=10W
此时电路的总功率为
P总=10W+10W=20W
3、1.5 220 串联
【详解】
[1][2]由常见的电压可知，一节新干电池的电压为1.5V，家庭电路的电压是220V，所以教室中的日光灯正常工作的电压是220V。
[3]电灯和控制它的开关之间是串联连接的，这样才能实现有效控制。
4、功率 笔尾 火
【详解】
[1]家庭电路的电压一定，接入空调后，电路中的总功率过大，由P＝UI可知，导致电路中的电流过大，致使家里的空气开关自动断开。
[2][3]在使用试电笔时，笔尖接触导线，手接触笔尾金属体，当试电笔的氖管发出红光时，说明试电笔接触的是火线。
5、并 大
【详解】
[1]一般来说，家庭电路中各用电器之间是并联的，使用时互不影响，可以独立工作。
[2]同时使用的用电器越多，根据并联电路的电流关系可知，干路中电流就越大 。
三、计算题
1、 (1)①5A ；②44Ω；③2h；④见解析；(2)可以
【详解】
(1)①流过电暖气的电流
I＝＝5A
②电暖气的电阻为
R＝＝44Ω
③消耗2.2kW·h电能的时间
t＝＝2h
④虽然导线和电暖器串联，电流相等，但是电暖器的电阻远远大于导线电阻，相同时间内，由焦耳定律Q＝I2Rt可知，电暖器工作时放出大量的热，而与其连接的导线却几乎不发热。(2)电吹风正常工作时的电流
I＝3.4A
电吹风和电暖器是并联电路，因此总电流为
I总＝5A+3.4A＝8.4A＜10A
因此插线板可以让电吹风和电暖器同时工作。
2、 (1) 36.4 A．(2)不能直接连入原电路中．可能出现的问题有：烧坏导线、烧坏保险丝、烧坏电能表、引起火灾或者空气开关跳闸等．(3)①165 V；②≈6.1 kW·h.
【详解】
解答：(1)由P＝UI可得,热水器正常工作时的电流：I0＝≈36.4A；(2)不能直接连入原电路中，因为36.4A>20A，一旦接入电路可能出现：电流过大，容易引起火灾或空气开关跳闸、电能表烧毁、热水器无法正常工作等问题；(3)热水器的电阻：R2＝≈6Ω，导线电阻R1＝2Ω，工作电路如图：
此时电路电流：I＝ ＝27.5A，热水器两端的实际电压：U2＝IR2＝27.5A6Ω＝165V，②电路1h共消耗电能W＝UIt＝220V27.5A3600s＝2.178107J≈6.1kW h.
点睛：（1）已知热水器的额定电压和额定功率，根据公式I＝可求该热水器正常工作通过的电流与电能表上标明的最大瞬时电流相比较，即可得出结论；（3）已知热水器的额定电压和额定功率，根据公式R＝可求热水器的电阻，进一步求出电路的电流，根据公式U＝IR可求热水器的实际电压；已知电压和电路电流，根据公式P＝UI可求热水器消耗的电功率．
3、日光灯和电视机同时工作时，它们的总功率为：P="30" W×6+120 W="300" W，这时电路中的总电流为：≈1.36 A＜1.5 A，所以可以安装．
【解析】
可先求出电路中用电器的总功率，根据再计算出电路中的总电流，然后与线路允许通过的最大电流相比较，即可判断能否安装这台电视机．
思路分析：日光灯和电视机同时工作时，它们的总功率为300 W，这时电路中的总电流为1.36 A ,1.36 A＜1.5 A，所以可以安装．
试题点评：本试题考查的是学生利用公式P=UI,解决问题的能力．
4、 (1)若将空调直接接入电路超过空气开关和导线的额定最大电流，空气开关断开；应更换额定电流更大的导线及相匹配的空气开关，或不同时使用大功率电器．(2)370．
【详解】
(1)用电器的总功率:
由得，若所有电器同时使用，总电流:
超过空气开关和导线的额定最大电流，空气开关断开；应更换额定电流更大的导线及相匹配的空气开关，或不同时使用大功率电器．
(2)由得空调消耗的电能：
答：(1)若将空调直接接入电路超过空气开关和导线的额定最大电流，空气开关断开；应更换额定电流更大的导线及相匹配的空气开关，或不同时使用大功率电器．
(2)若小明家夏天空调制冷共正常工作200h，耗电370度．
