1.4地球的圈层结构课件(共22张PPT)

(共22张PPT)
地球的内部圈层结构
人教版 2019 高中地理 必修一
第一章 宇宙中的地球 第四节地球的圈层结构
目录
地震波
不连续界面
地球内部圈层的划分
地震波
1.地震波
生活当中我们经常通过敲打西瓜时所产生的震动在内部传播的声音来判断西瓜的生熟，质量的优劣。
科学家主要通过对地震波的研究来了解地球的内部结构。

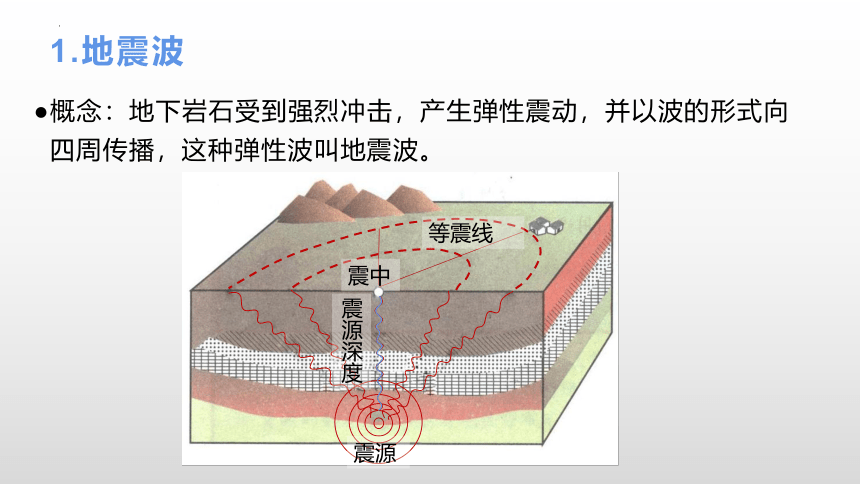

1.地震波
概念：地下岩石受到强烈冲击，产生弹性震动，并以波的形式向四周传播，这种弹性波叫地震波。
震源深度
震源
震中
等震线

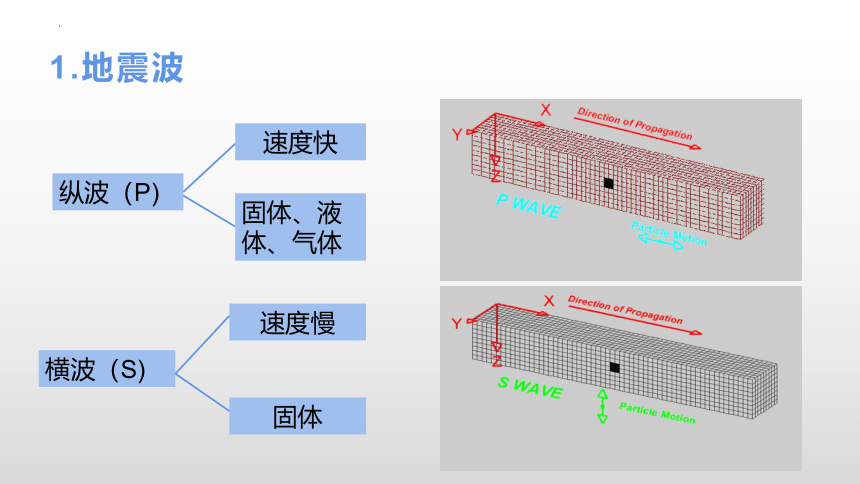

1.地震波
纵波（P)
固体、液体、气体
速度快
横波（S)
速度慢
固体
合作探究
不一样
陆地上的人先感受到上下颠簸，后感受到左右晃动；
海上航行的人只感受到上下颠簸
那么陆地上的人和海上航行的人在地震时，感受到的震感是一样的吗？
不连续界面
2.不连续面
这种波速突然变化的面叫不连续面。
地球内部的两个不连续界面：
莫霍界面：在大陆地面下平均33千米处，在这个不连续界面下，横波（S)和纵波（P）的速度都明显增加。
古登堡界面：在地下约2900千米处，在这里纵波的传播速度突然下降，横波完全消失。
33千米
2900千米
思考
在莫霍界面和古登堡界面附近，地震波的速度发生了突然的变化，这说明了什么问题呢？
物质的状态发生了变化，古登堡界面之下极有可能存在液体或气体层
地球内部圈层的划分
依据地震波进行圈层划分
地幔：固体
地壳
莫霍界面
古登堡界面
地核
3.地球内部圈层的划分
（1）地壳
概念：地壳是地球表面一层由固体岩石组成的坚硬外壳，位于莫霍界面以外。
特点：地壳厚薄不一。
海洋地壳薄，一般为5——10千米；
大陆地壳厚，平均厚度为39——41千米；
有高大山脉的地方地壳会更厚，最厚达70千米。
高大山脉地壳
地壳
海洋地壳
莫霍界面
上层：硅铝层（较轻）
下层：硅镁层（较重）
3.地球内部圈层的划分
（2）地幔
位置：地幔从莫霍界面直至2900千米深处的古登堡界面，占全球总体积的80%。
类别：上地幔与下地幔。
软流层：在地幔的上部，温度很高，岩石部分熔融，能缓慢流动。
软流层是岩浆的主要发源地，地球板块运动与之相关。
岩石圈：上地幔顶部与地壳都由坚硬的岩石组成。
古登堡界面
莫霍界面
思考
岩石圈=地壳？
岩石圈=上地幔顶部+地壳
软流层以上的地球的内部圈层部分为岩石圈。
地壳的厚度 < 岩石圈
3.地球内部圈层的划分
地核
外核
熔融状态的金属物质
液态物质的运动形成了地球磁场
内核
密度极大的固体金属球
超强的压力将铁原子和镍原子紧紧挤压在一起
（3）地核
地核主要由铁和镍等金属组成，厚度约3400多千米。
古登堡界面
自我归纳
圈层名称 不连续面 深度（km） 特征
地壳
地幔
地核
莫霍界面
平均33km
古登堡界面
平均2900km
地壳厚薄不一
固体岩石组成
固态
上部存在一个软流层（可能是岩浆发源地）
可能是固态
温度、压力和密度均增大
接近液态，横波不能通过
温度、压力和密度都很大
上地幔
下地幔
外核
内核
软流层
岩石圈
习题巩固
（1）右图是地球内部的圈层构造图，在右图中的E，F分别是____________和____________。
（2）右图中的①和②分别是____波和____波。
（3）右图中属于地核有_____。
（4）软流层在右图的哪个区域_______。
（5）地震波在经过F界面的时候发生了什么变化？
莫霍界面
古登堡界面
横
纵
C,D
B
纵波的传播速度突然下降，横波完全消失。
读“某地地震波速度随深度的变化图”，完成4-5题。
4.该地莫霍界面大约位于地面以下（ ）
A.17千米 B. 5千米
C. 33千米 D.2900千米
5.该地可能位于（ ）
A. 四川盆地 B. 青藏高原
C. 南极点 D.太平洋
B
D
课堂小结
地球的内部圈层结构
地震波的含义及类别
不连续界面
地球内部圈层的划分
纵波
横波
莫霍界面
古登堡界面
地壳
地幔
地核
预习第四节地球的圈层结构的第二部分地球的外部圈层结构
完成与地球的内部圈层结构相应的练习
课后作业
