浙江省宁波市余姚市实验学校2021-2022学年八年级下学期科学期中考试试卷（1-4章 含答案）

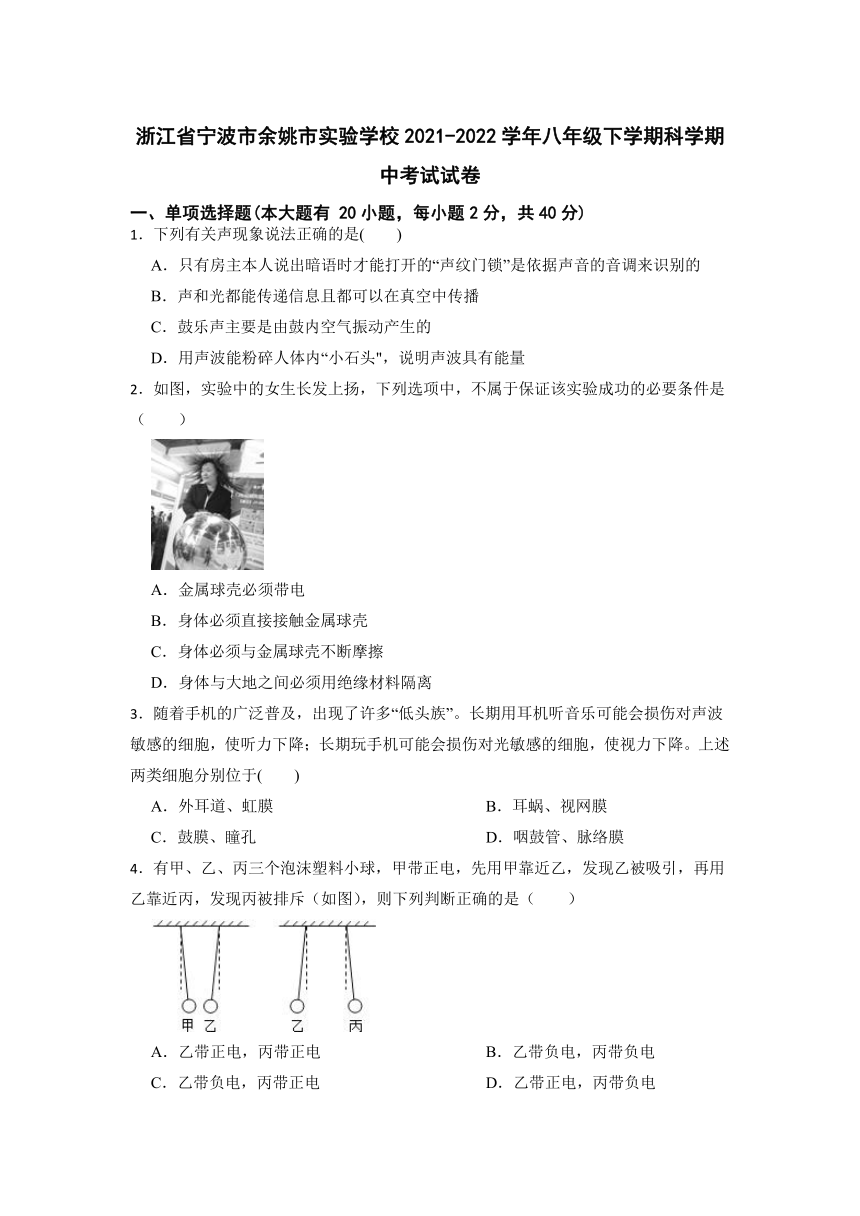

浙江省宁波市余姚市实验学校2021-2022学年八年级下学期科学期中考试试卷
一、单项选择题(本大题有 20小题，每小题2分，共40分)
1．下列有关声现象说法正确的是(　　)
A．只有房主本人说出暗语时才能打开的“声纹门锁”是依据声音的音调来识别的
B．声和光都能传递信息且都可以在真空中传播
C．鼓乐声主要是由鼓内空气振动产生的
D．用声波能粉碎人体内“小石头"，说明声波具有能量
2．如图，实验中的女生长发上扬，下列选项中，不属于保证该实验成功的必要条件是（　　）
A．金属球壳必须带电
B．身体必须直接接触金属球壳
C．身体必须与金属球壳不断摩擦
D．身体与大地之间必须用绝缘材料隔离
3．随着手机的广泛普及，出现了许多“低头族”。长期用耳机听音乐可能会损伤对声波敏感的细胞，使听力下降；长期玩手机可能会损伤对光敏感的细胞，使视力下降。上述两类细胞分别位于(　　)
A．外耳道、虹膜 B．耳蜗、视网膜
C．鼓膜、瞳孔 D．咽鼓管、脉络膜
4．有甲、乙、丙三个泡沫塑料小球，甲带正电，先用甲靠近乙，发现乙被吸引，再用乙靠近丙，发现丙被排斥（如图），则下列判断正确的是（　　）
A．乙带正电，丙带正电 B．乙带负电，丙带负电
C．乙带负电，丙带正电 D．乙带正电，丙带负电
5．图中属于在传播途中减弱噪声的是(　　)
A．①② B．②③ C．③④ D．①④
6．关于光的反射，下列说法正确的是(　　)
A．漫反射不遵循光的反射定律
B．入射光线与镜面的夹角为20°时，及射角为20°
C．入射光线靠近法线时，反射光线远离法线
D．反射光线、入射光线分别位于法线两侧
7．某学习小组学习了光现象后，总结了下列光现象实例：(1)小孔成像：(2)从潜望镜中观察景物：(3)用放大镜看地图；(4)幻灯机屏幕上的像；(5)湖边的景物在水中的“倒影”，以下说法正确的是(　　)
A．属于反射现象的是：(1)(2)(5) B．属于折射现象的是：(1)(3)
C．属于实像的是：(1)(4) D．属于成虚像的是：(1)(4)(5)
8．余姚地处江南水乡，气候温和，当地人饮食口味偏清淡，平日喜食鱼虾。所有这些，决定了菜肴注重原汁原味，烹任时轻油腻轻调料，口感鲜嫩，口味纯美，色、香、味俱全，人们在享用美味 佳肴过程中，与色、香、味对应的感觉是(　　)
A．视觉、嗅觉、味觉 B．触觉、听觉、味觉
C．热觉、味觉、视觉 D．听觉、嗅觉、冷觉
9．如图所示，用手电简对着平面镜中的像照射时，观察到像比原来亮多了，其原因是(　　)
A．光照射到了像上，所以像会比原来亮
B．光反射到物上，物变亮，所以像也变亮
C．镜子比原来亮，所以像也比原来亮s
D．有光照射，更便于观察，所以觉得像比原来亮

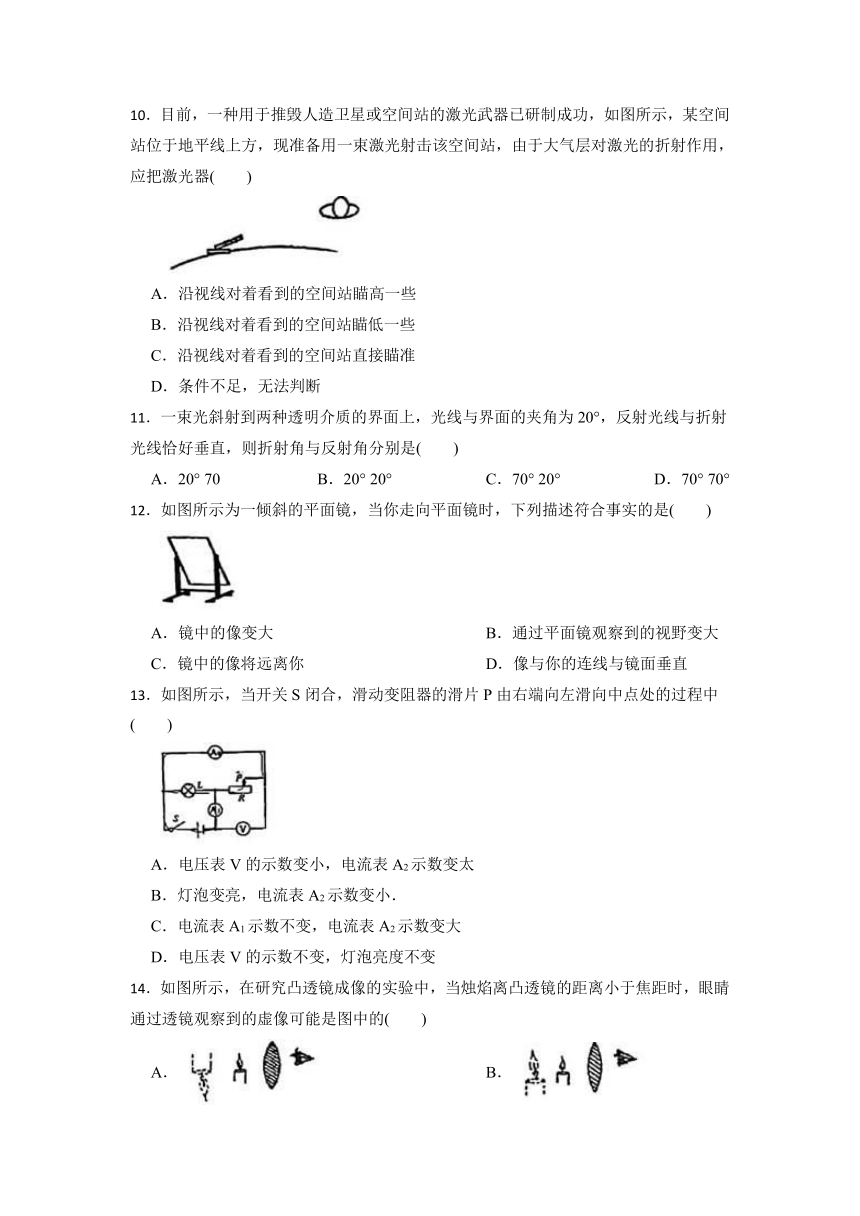

10．目前，一种用于推毁人造卫星或空间站的激光武器已研制成功，如图所示，某空间站位于地平线上方，现准备用一束激光射击该空间站，由于大气层对激光的折射作用，应把激光器(　　)
A．沿视线对着看到的空间站瞄高一些
B．沿视线对着看到的空间站瞄低一些
C．沿视线对着看到的空间站直接瞄准
D．条件不足，无法判断
11．一束光斜射到两种透明介质的界面上，光线与界面的夹角为20°，反射光线与折射光线恰好垂直，则折射角与反射角分别是(　　)
A．20° 70 B．20° 20° C．70° 20° D．70° 70°
12．如图所示为一倾斜的平面镜，当你走向平面镜时，下列描述符合事实的是(　　)
A．镜中的像变大 B．通过平面镜观察到的视野变大
C．镜中的像将远离你 D．像与你的连线与镜面垂直
13．如图所示，当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点处的过程中(　　)
A．电压表V的示数变小，电流表A2示数变太
B．灯泡变亮，电流表A2示数变小．
C．电流表A1示数不变，电流表A2示数变大
D．电压表V的示数不变，灯泡亮度不变
14．如图所示，在研究凸透镜成像的实验中，当烛焰离凸透镜的距离小于焦距时，眼睛通过透镜观察到的虚像可能是图中的(　　)
A． B．
C． D．

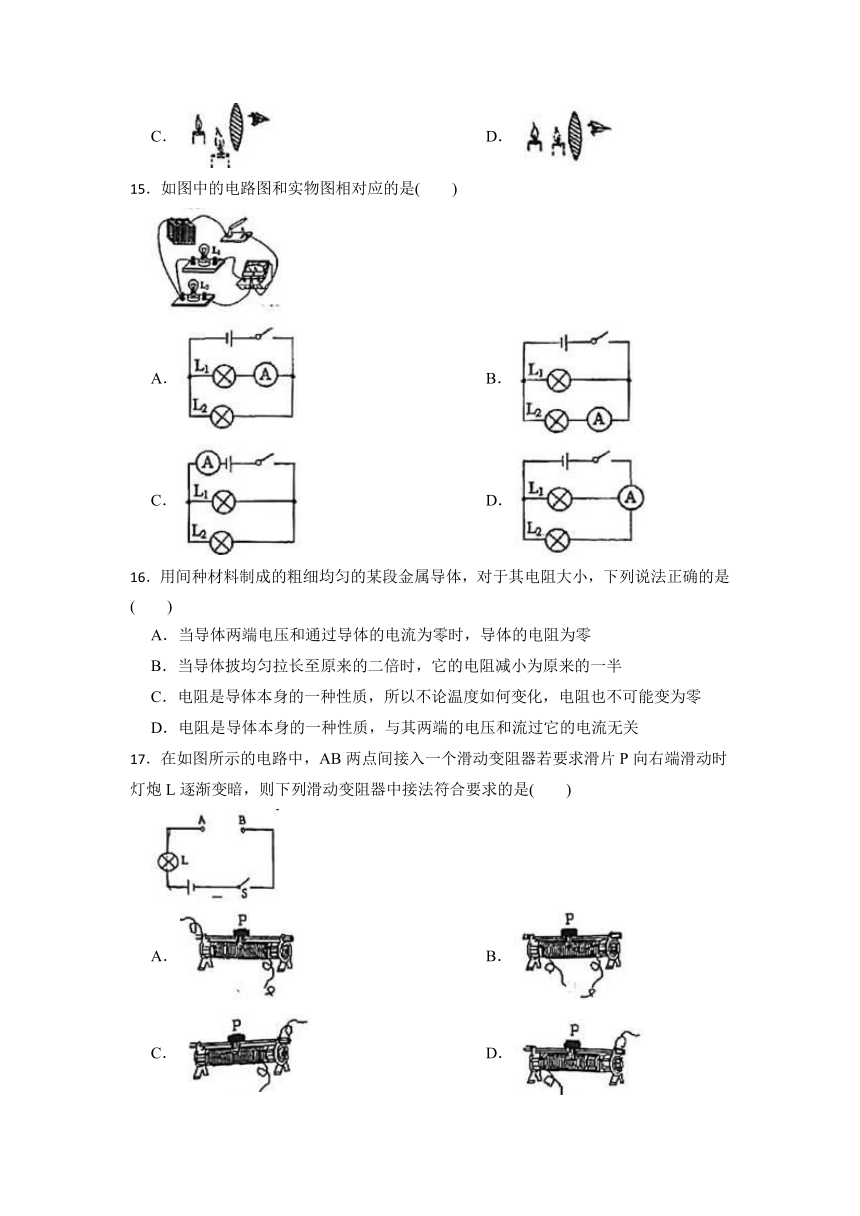

15．如图中的电路图和实物图相对应的是(　　)
A． B．
C． D．
16．用间种材料制成的粗细均匀的某段金属导体，对于其电阻大小，下列说法正确的是(　　)
A．当导体两端电压和通过导体的电流为零时，导体的电阻为零
B．当导体披均匀拉长至原来的二倍时，它的电阻减小为原来的一半
C．电阻是导体本身的一种性质，所以不论温度如何变化，电阻也不可能变为零
D．电阻是导体本身的一种性质，与其两端的电压和流过它的电流无关
17．在如图所示的电路中，AB两点间接入一个滑动变阻器若要求滑片P向右端滑动时灯炮L逐渐变暗，则下列滑动变阻器中接法符合要求的是(　　)
A． B．
C． D．

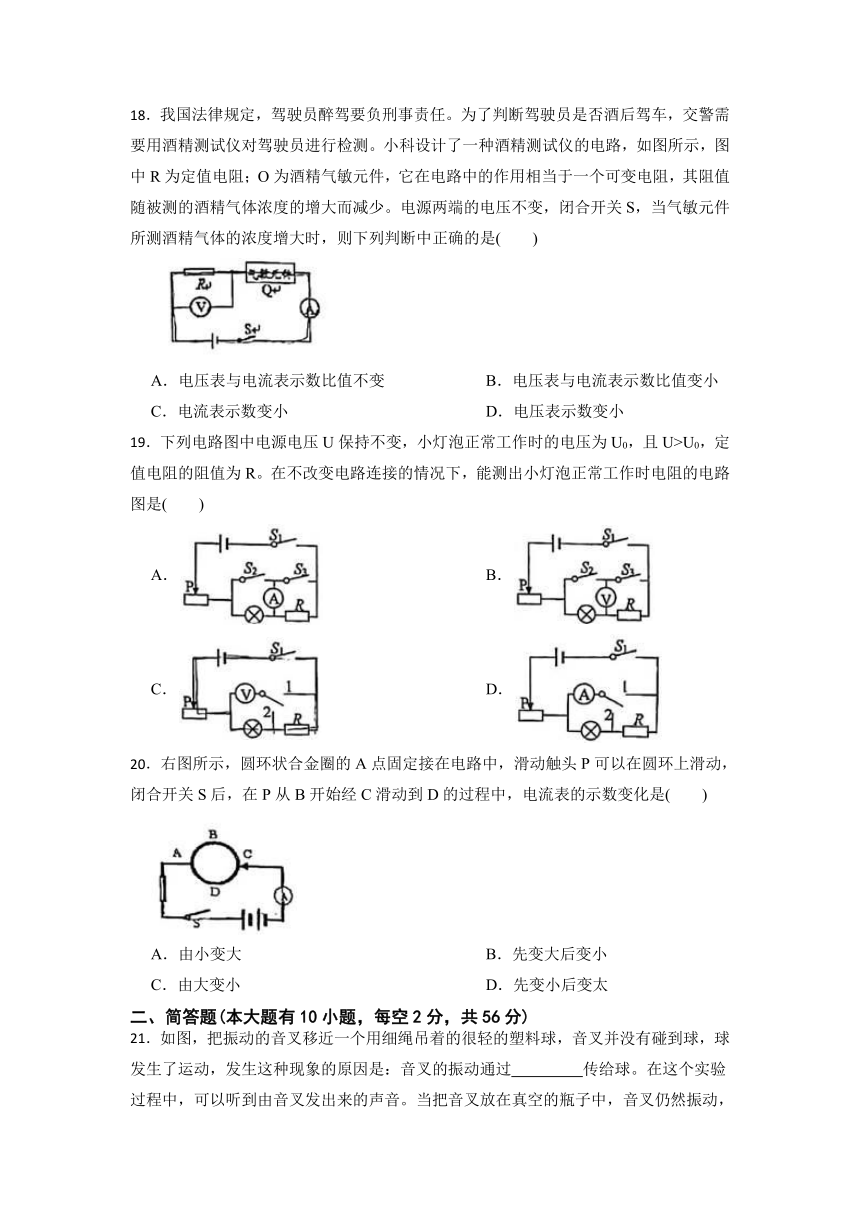

18．我国法律规定，驾驶员醉驾要负刑事责任。为了判断驾驶员是否酒后驾车，交警需要用酒精测试仪对驾驶员进行检测。小科设计了一种酒精测试仪的电路，如图所示，图中R为定值电阻；O为酒精气敏元件，它在电路中的作用相当于一个可变电阻，其阻值随被测的酒精气体浓度的增大而减少。电源两端的电压不变，闭合开关S，当气敏元件所测酒精气体的浓度增大时，则下列判断中正确的是(　　)
A．电压表与电流表示数比值不变 B．电压表与电流表示数比值变小
C．电流表示数变小 D．电压表示数变小
19．下列电路图中电源电压U保持不变，小灯泡正常工作时的电压为U0，且U>U0，定值电阻的阻值为R。在不改变电路连接的情况下，能测出小灯泡正常工作时电阻的电路图是(　　)
A． B．
C． D．
20．右图所示，圆环状合金圈的A点固定接在电路中，滑动触头P可以在圆环上滑动，闭合开关S后，在P从B开始经C滑动到D的过程中，电流表的示数变化是(　　)
A．由小变大 B．先变大后变小
C．由大变小 D．先变小后变太
二、简答题(本大题有10小题，每空2分，共56分)
21．如图，把振动的音叉移近一个用细绳吊着的很轻的塑料球，音叉并没有碰到球，球发生了运动，发生这种现象的原因是：音叉的振动通过　 　传给球。在这个实验过程中，可以听到由音叉发出来的声音。当把音叉放在真空的瓶子中，音叉仍然振动，但音叉所发出的声音却听不到了，原因是　 　。
22．如图所示的四幅图，有的能够说明近视眼或远视眼的成像原理，有的给出了近视眼或远视眼的矫正方法，能够说明远视眼成像原理的是　 　图：表示矫正近视眼的是　 　图。
23．轿车仪表盘上都有一个用来提醒司机车门是否关好的指承灯，若四个车门中任意一个车门未关好，该指示灯会一直发光，其工作原理如图。其中保护电阻R0的作用是开门时主要保护　 　；关门后主要保护　 　。
24．如图所示的电路，电源电压保持不变，闭合开关S，调节滑动变阻器，两电压表的示数随电路中电流变化的图像如图所示，根据图像的信息可知　 　(选填“甲”或“乙”)是电压表 V1示数变化的图像，电源电压为　 　V，电阻R1的阻值为　 　Ω。
25．如图所示为“探究光的反射定律"的实验装置。
（1）实验前，应将纸板　 　放置于平面镜上，移动激光笔，使入射光束绕入射点O沿逆时针方向转动，可观察到反射光束沿顺时针方向转动。
（2）小强用到的实验器材中，可折转光屏可以非常方便地绕轴线ON向前或向后折转。这个实验中，小强选用可折转光屏的目的是为了探宄反射光线是否在　 　所决定的平面内。
26．如图所示电路，当开关S闭合，甲乙两表均为电压表，两表读数之比U甲：U乙=3：1，则R1：R2=　 　 　；当开关S断开，甲乙两表均为电流表，两表读数之比I甲：I乙=　 　 　．
27．如图是小科同学探究“平面镜成像的特点"的实验装置：
（1）在实验中用透明的玻璃板代替平面镜，主要是利用玻璃透明的特点，便于　 　。
（2）在竖立的玻璃板前放一支点燃的蜡烛M，可以看到玻璃板后面出现蜡烛的像。小科拿另一支大小相同的蜡烛N在玻璃板后面移动，直到它跟蜡烛M的像完全重合。由此可以得出的结论是　 　 。
（3）为了探究平面镜成像的虚实，先移去后面的蜡烛，并在原位置放一光屏，发现在光屏上　 　，证明平面镜所成的像是虚像。
28．小明利用图甲所示的电路做“探究通过导体的电流与导体电阻的关系”的实验。他使用的器材有：两节千电池，阻值为5Ω(R1)、10Ω(R2)、20Ω(R3)的定值电阻、“15Ω 1A"的滑动变阻器、电流表、电压表和开关各一只，导线若干。
（1）根据图甲所示的电路，请用笔画线代替导线，将图中实物电路连接完整
（2）电路中滑动变阻器的作用是　 　 。
（3）正确连接好电路后，小明首先将R1接入电路，移动滑动变阻器滑片使R1两端的电压为1.5V，读出电流表的示数。
①小明将用R2替换R1接入电路，接下来他应该进行的操作是　 　，读出电流表的示数。
②小明用R3替换R2接入电路进行实验，发现无论怎样移动滑动变阻器，R3两端的电压始终无法达到1.5V．经检查，电路连接无误，各元件均完好。请你帮他找出一种可能的原因　 　。
③选用不同阻值的电阻多次实验的目的是　 　。
29．在“探究凸透镜成像的规律”实验中，实验装置如图所示。
（1）为了能使像清晰地成在光屏的中心位置，要调整蜡烛、凸透镜和光屏的高度，使烛焰、凸透镜和光屏的中心大致在　 　。实验过程中，随着蜡烛的燃烧，光屏上的像已不在光屏中心，为了使像重新回到光屏中心，应向　 　(选填“上”或“下”)移动光屏．
（2）图示位置光屏上得到了一个清晰的像，在不改变蜡烛和光屏位置的前提下，把凸透镜向　 　(选填“左"或“右”)移动，光屏上会再次出现一个清晰的烛焰的像．新出现的像是　 　的实像，此成像规律常应用在　 　(选填“照相机”或“投影仪”)上
30．如图甲所示，已知电源电压为10V，将滑动变阻器滑片P移到最左端，闭合开关S，灯泡发光，电流表示数为0.35A，电压表示数(如图乙所示)为　 　 V， 则此时滑动变阻器滑片P向右移动的过程中灯泡亮度　 　 (选填“变亮 "“不变”或“变暗”)。
三、作图题(每小题2分，共4分)
31．
（1）在下图所示的电路的空圈中填上电表的符号(两灯能发光)。
（2）完成的光路图
四、分析计算题(本大题有4小题，4分4分6分6分，共20分)
32．LED灯发光的颜色与两端的电压之间的关系如表所示。小美用一个200Ω的电阻与LED灯串联，接在电压为6V的电源上，成功的让LED灯发出了蓝光，如图所示。
灯两端电压V 2 2.4 3
发光的颜色 红 绿 蓝
问：
（1）LED灯发蓝光时，通过LED灯的电流是多少？
（2）小美通过电阻与LED灯串联，实现了LED灯发蓝光。请你在不使用电阻的情况下，设计一个让LED灯发出蓝光的方法。
33．一辆汽车向山崖开去，在离山崖710m时司机按了一下喇叭，经过4s他听到了回声。(v=340m/s)求：
（1）汽车的速度是多少？
（2）当司机听到回声时离山崖多远？
34．如图所示，R1=5Ω，R2=10Ω，R3=15Ω，电源电压恒定不变，若开关S1闭合，S2断开时，电流表的读数是1.2A，求：
（1）电源电压多大？
（2）当S1和S2都断开时，电流表的读数多大？
（3）当S1、S2闭合时，电流表的读数是多大？
35．如图甲所示电路，电源电压U不变，初始时滑动变阻器的滑片P在最右端，但由于滑动变阻器某处发生短路(只有一段短路)，合上开关后滑片P向左滑动过程中，电压表读数U与滑动距离x、电流表读数I与滑动距离x的关系如图乙所示，则
（1）根据图象可知：短路点位置在x等于　 　cm处开始，共有　 　cm发生短路；
（2）电源电压U0和电阻R的阻值分别多大？
（3）该滑动变阻器电阻丝没有短路时总电阻值是多大？
答案解析部分
1．【答案】D
【考点】声音的传播；声音的产生
【解析】【分析】（1）声音的大小叫响度，高低叫音调，特点叫音色；
（2）根据声音传播的知识判断；
（3）根据声音产生的知识判断；
（4）声音利用的两个方面：①声波传递信息；②声波传递能量，据此分析判断。
【解答】A.只有房主本人说出暗语时才能打开的“声纹门锁”是依据声音的音色来识别的，故A错误；
B.声和光都能传递信息，但声音不可以在真空中传播，故B错误；
C.鼓乐声主要是由鼓皮振动产生的，故C错误；
D.用声波能粉碎人体内“小石头"，说明声波具有能量，故D正确。
故选D。
2．【答案】C
【考点】摩擦起电；物体带电情况的判断
【解析】【分析】①带电体能够吸引轻小物体；
②容易导电的物体叫导体；不容易导电的物体叫绝缘体。
【解答】
A、女生长发上扬是因为金属球上的电荷转移到头发造成的．所以金属球必须带电，不符合题意；
B、金属球上的电荷能够转移到头发上，女生的身体必须直接接触金属球壳，不符合题意；
C、金属球本身已经带电，所以女生不需要与金属球摩擦生电，符合题意；
D、为保证电荷从金属球转移到女生的头发，而不会转移到大地，女生的身体与大地之间必须用绝缘材料隔离，不符合题意。
故答案为：C
3．【答案】B
【考点】耳的结构与听觉的形成；眼球的结构与视觉的形成
【解析】【分析】当外界声波经过外耳道传导鼓膜时，鼓膜的振动通过听小骨传到内耳，刺激了耳蜗内对声波敏感的感觉细胞，这些细胞就将声音信息通过听觉神经传给大脑的一定区域(听觉中枢)，这样就产生了听觉；感受声波刺激敏感的细胞位于内耳的耳蜗内；
胞，这些细胞就将声音信息通过听觉神经传给大脑的一定区域(听觉中枢)，这样就产生了听觉；因此感受，感光细胞位于视网膜内。
【解答】对声波敏感的细胞在耳蜗内，对光敏感的细胞在视网膜内，故B正确，而A、C、D错误。
故选B。
4．【答案】B
【考点】物体带电情况的判断
【解析】【分析】（1）电荷间的相互作用规律：同种电荷相互排斥，异种电荷相互吸引。
（2）从甲带正电开始依次判断其它物体的带电情况。
【解答】解：有甲、乙、丙三个泡沫塑料小球，甲带正电，先用甲靠近乙，发现乙被吸引，则乙有两种可能：可能不带电，也可能带负电；
再用乙靠近丙，发现丙被排斥，即说明乙和丙一定带电，且带同种电荷，即乙一定带负电，丙也一定带负电。
故答案为：B
5．【答案】C
【考点】噪声的危害和防止噪声的途径
【解析】【分析】根据噪声的减弱方法分析判断。
【解答】①禁止鸣笛，是在声源处减弱噪声；
②飞机旁工作人员佩戴头盔，是在人耳处减弱噪声；
③城市高架路旁的挡板，是在传播过程中减弱噪声；
④体育馆顶端的材料制成蜂窝状，是在传播过程中减弱噪声。
则在传播过程中减弱噪声的是③④。
故选C。
6．【答案】D
【考点】光的反射定律
【解析】【分析】根据光的反射定律分析判断。
【解答】A.漫反射的反射光线看似杂乱无章，但是每条反射光线都遵循光的反射定律 ，故A错误；
B.入射光线与镜面的夹角为20°时，则入射角为：90°-20°=70°。根据反射角等于入射角可知，反射角为70°，故B错误；
C.入射光线靠近法线时，入射角减小。根据反射角等于入射角可知，此时反射角也减小，即反射光线靠近法线，故C错误；
D.反射光线、入射光线分别位于法线两侧，故D正确。
故选D。
7．【答案】C
【考点】光的反射；光的折射现象及应用；实像与虚像
【解析】【分析】分析各个现象中包含的光学原理，根据实像和虚像的不同分析解答。
【解答】(1)小孔成像由光的直线传播形成，由于由实际光线会聚而成，因此为实像；
(2)从潜望镜中观察景物，由光的反射形成，由于不是由实际光线会聚而成，因此为虚像；
(3)用放大镜看地图，由光的折射形成，由于由折射光线反向延长线的会聚而成，因此为虚像；
(4)幻灯机屏幕上的像，由光的折射形成，由于由实际光线会聚而成，因此为实像；
(5)湖边的景物在水中的“倒影”，由光的反射现象形成的虚像。
A.属于反射现象的是：(2)(5) ,故A错误；
B.属于折射现象的是：(4)(3) ，故B错误；
C.属于实像的是：(1)(4) ，故C正确；
D.属于成虚像的是：（2）（3）(5)，故D错误。
故选C。
8．【答案】A
【考点】人的感觉
【解析】【分析】感觉是脑对直接作用于感觉器官的客观事物的个别属性的反映[1]。人对各种事物的认识活动是从感觉开始的，感觉是最初级的认识活动。
【解答】菜肴的色是通过视觉来感知的；香是通过嗅觉来感知的，味是通过味觉来感知的；
故选A。
9．【答案】B
【考点】光的反射
【解析】【分析】根据光的反射的知识分析即可。
【解答】镜中像的亮度取决于物体的亮度。如图所示，用手电简对着平面镜中的像照射时，观察到像比原来亮多了，其原因是：光反射到物上，物变亮，所以像也变亮，故B正确，而A、C、D错误。
故选B。
10．【答案】C
【考点】光的折射现象及应用
【解析】【分析】根据光的折射规律和光路的可逆性分析解答。【解答】由于光的折射，光线如图所示，即看见的空间站位置S′比实际位置S略高。但武器发射出的激光经过大气层的边缘时也要发生折射，由光路可逆原理知，视线与激光束会发生相同的弯曲，故激光器沿视线对准空间站直接瞄准。
故选C。
11．【答案】A
【考点】光的反射定律；光的折射规律
【解析】【分析】根据光的反射定律和折射规律分析解答。
【解答】因为入射光线与界面的夹角等于20°，
所以入射角为90°-20°=70°；
又因为反射角等于入射角，
所以反射角为70°；
因为反射光线与折射光线恰好垂直，即反射光线与折射光线的夹角等于90°，
所以反射角与折射角之和等于90°，
故折射角为180°-90°-70°=20°。
故选A。
12．【答案】D
【考点】平面镜成像特点、原理和现象
【解析】【分析】根据平面镜成像的特点判断。
【解答】A.人在平面镜中的像与人大小相等，根据距离大小无关，故A错误；
B.当人走向平面镜时，人的像占据的空间增大，而视野变小，故B错误；
C.根据平面镜成像“物像等距”可知，人走向平面镜时，物体到平面镜的距离减小，则像到平面镜的距离也减小，因此像到我的距离减小，故C错误；
D.平面镜所成的像与物体的连线与镜面垂直，故D正确。
故选D。
13．【答案】D
【考点】电路的动态分析
【解析】【分析】根据图片确定电路的串并联关系，以及电表所测的物理量，然后根据欧姆定律和串并联电路的特点对各个选项进行判断。
【解答】根据图片可知，灯泡L与变阻器R并联，电流表A1测R的电流，A2测总电流，电压表测电源电压。
当开关S闭合，滑动变阻器的滑片P由右端向左滑向中点处的过程中，变阻器的阻值减小，而它两端的电压保持不变，根据U=IR可知，此时电流表A1的示数变大。由于变阻器对灯泡没有影响，因此通过灯泡的电流不变，则灯泡的亮度不变。
根据I总=I1+I2可知，电流表A2的示数变大。由于电压表测电源电压，因此电压表的示数不变。
故D正确，而A、B、C错误。
故选D。
14．【答案】B
【考点】凸透镜成像规律及其探究实验
【解析】【分析】根据凸透镜的成像规律分析解答。
【解答】在研究凸透镜成像的实验中，当烛焰离凸透镜的距离小于焦距时，成正立放大的虚像，且与蜡烛在凸透镜的同一侧，故B正确，而A、C、D错误。
故选B。
15．【答案】A
【考点】根据实物图画电路图
【解析】【分析】根据实物图确定电路的串并联关系，以及电表测量的物理量，然后与各个电路图进行比较，二者一致的就是正确选项。
【解答】根据实物图可知，灯泡L1与L2并联，电流表与L1串联在同一支路上，开关在干路上，故A正确，而B、C、D错误。
故选A。
16．【答案】D
【考点】电阻和电阻的串联、并联；影响电阻大小的因素
【解析】【分析】根据电阻的性质和影响电阻大小的因素分析判断。
【解答】电阻是导体本身的一种性质，只与材料、长度、横截面积和温度有关，与电压和电流的大小无关，故A错误，D正确；
当温度降低到一定程度时，导体的电阻会消失，此时为超导体，故C错误；
当导体被拉长为原来的二倍时，根据V=Sh可知，此时横截面积变成原来的一半，因此电阻增大到原来的4倍，故B错误。
故选D。
17．【答案】D
【考点】滑动变阻器的原理及其使用
【解析】【分析】根据滑动变阻器的接线方法分析判断。
【解答】滑片向右端滑动时灯泡变暗，即电流变小，而电阻变大。由于此时滑片左边的电阻丝边长，电阻变大，因此变阻器使用滑片左边的部分，即左下角接线柱必选，上面的任选一个，故D正确，而A、B、C错误。
故选D。
18．【答案】A
【考点】欧姆定律及其应用
【解析】【分析】根据图片确定电路的串并联关系，以及电表所测的物理量，然后根据欧姆定律对各个选项进行判断即可。
【解答】根据图片可知，定值电阻R0与气敏元件串联，电压表测R0的电压，电流表测总电流。
气敏元件所测酒精气体的浓度增大时，它的阻值减小，根据R总=R1+R2可知，总电阻减小，而总电流增大，即电流表的示数增大。根据U=IR可知，此时电压表的示数增大，故C、D错误；
根据可知，电压表和电流表的示数的比值为R0，因此比值保持不变，故A正确，B错误。
故选A。
19．【答案】C
【考点】伏安法测电阻的探究实验
【解析】【分析】小灯泡正常发光的电阻等于额定电压和额定电流的比值，小灯泡的额定电压U0已知，关键是测出额定电流。可以不考虑S1和滑动变电阻的作用，假设都是闭合状态，分别分析每个电路的开关及电流表和电压表的关系，看哪一个电路图能测量出灯泡的额定电流。【解答】A.不论怎样闭合、断开各开关，都不能确定灯泡是否正常发光。S2闭合S3断开时，电流表把灯泡短路，灯泡不发光；S2断开S3闭合时，电流表把电阻短路；两个都闭合或断开时，电流表均无示数，即测不出灯泡的额定电流，故A不符合题意；
B.闭合开关S2，电压表上端为正接线柱，下端为负接线柱；只闭合开关S3，电压表上端为负接线柱，下端为正接线柱，又不能更改电路，所以其中有一次电压表接线柱一定接反，不能读出电压表示数，不能测出灯泡的额定功率，故B不符合题意；
C.定值电阻R与灯泡串联流过它们的电流相等，开关处于2的位置时，电压表测量的是灯泡的两端电压，调节滑动变阻器使电压表示数等于灯泡的额定电压U0；再将单刀双掷开关打到1时，电压表测量的是灯泡和电阻串联后的两端电压U，则小灯泡的电流为，小灯泡正常发光的电阻表达式是．故C符合题意；
D.开关处于1的位置，电流表把灯泡和电阻短路，电流表测量滑动电阻的电流；开关处于2的位置，电流表把小灯泡短路，测量的是通过电阻的电流。测不出灯泡的额定电流，故D不合题意。
故选C。
20．【答案】D
【考点】电阻和电阻的串联、并联
【解析】【分析】并联总电阻的倒数等于各并联电阻倒数之和，并联总电阻小于任何一个并联电阻值，并联总阻值接近于最小的电阻阻值。根据题意判断电路总电阻如何变化，然后应用欧姆定律判断电路电流如何变化，判断电流表示数如何变化。【解答】由电路图可知，圆环被A与P分成两段，这两段电阻并联。由并联电路特点可知，在P由B经C到D的过程中，电路总电阻先变大后变小。电源电压不变，由欧姆电路可知，电路电流先变小然后再变大，因此电流表示数先变小后变大，故D正确，而A、B、C错误。
故选D。
21．【答案】空气；声不能真空中传播
【考点】声音的传播
【解析】【分析】声音的传播需要介质，固体、气体和液体都能传播声音；在真空中，声音无法传播，据此分析解答。
【解答】（1）如图，把振动的音叉移近一个用细绳吊着的很轻的塑料球，音叉并没有碰到球，球发生了运动，发生这种现象的原因是：音叉的振动通过空气传给球。
（2）在这个实验过程中，可以听到由音叉发出来的声音。当把音叉放在真空的瓶子中，音叉仍然振动，但音叉所发出的声音却听不到了，原因是：声音无法在真空中传播。
22．【答案】甲；丁
【考点】近视眼的成因与矫正办法；远视眼的成因与矫正办法
【解析】【分析】根据近视眼和远视眼的成因和矫正方法分析解答。
【解答】（1）远视眼的晶状体偏薄，对光线的偏折能力弱，成像在视网膜后面，则甲为远视眼。
（2）近视眼的晶状体偏厚，对光线的偏折能力强，成像在视网膜前面，则乙为近视眼。要使像后移到视网膜上，必须使光线发散，即用凹透镜矫正，故选丁。
23．【答案】指示灯；电源
【考点】基本电路与电路图
【解析】【分析】当电路发生短路时，会有比较大的电流经过电路，从而产生很多热量，可能烧坏电源，据此分析解答。
【解答】根据图片可知，四个车门上的开关串联。当四个车门都关闭时，四个开关都闭合，此时会将灯泡短路，因此灯泡熄灭。如果没有R0的存在，那么产生的大电流会烧坏电源，因此：其中保护电阻R0的作用是开门时主要保护指示灯；关门后主要保护电源。
24．【答案】甲；6；20
【考点】欧姆定律及其应用
【解析】【分析】（1）根据欧姆定律和串联电路的分压规律判断两个电压表的示数变化，然后与图像对照，从而确定对应关系；
（2）从图像中找到一组对应的两个电压表的示数，然后根据U总=U1+U2计算电源电压。
（3）根据公式计算出R1的阻值。
【解答】（1）根据图片可知，R1与R2串联，电压表V1测R1的电压，V2测R2的电压。
当电流增大时，根据U=IR可知，电压表V1的示数也增大，因此甲是电压表V1的变化图像；
乙是电压表V2的变化图像。
（2）根据图像可知，当电流为0.1A时，两个电压表的示数分别为2V和4V，则电源电压：U总=U1+U2=2V+4V=6V.
（3）电阻R1的阻值：。
25．【答案】（1）垂直
（2）入射光线和法线
【考点】光的反射定律
【解析】【分析】（1）根据光的反射中“三线共面”的规律解答；
（2）当沿法线向后偏折光屏的一半时，就只能看到法线和入射光线，看不到反射光线。当左右两部分光屏为一平面时，可以同时看到三条线，这说明反射光线、入射光线和法线在同一平面内，据此分析解答。
【解答】（1）反射光线、法线和入射光线处在同一平面内，且这个平面与镜面垂直。只有纸板垂直放置于平面镜上时，才能同时呈现三条光线。
（2）小强用到的实验器材中，可折转光屏可以非常方便地绕轴线ON向前或向后折转。这个实验中，小强选用可折转光屏的目的是为了探宄反射光线是否在入射光线和法线所决定的平面内。
26．【答案】2：1；2：3
【考点】欧姆定律及其应用
【解析】【解答】（1）当开关S闭合，甲乙两表均为电压表时，两电阻串联，甲测电源的电压，乙测R2两端的电压，
因串联电路中总电压等于各分电压之和，
所以，两电阻两端的电压之比：
===，
因串联电路中各处的电流相等，
所以，由I=可得，两电阻的阻值之比：
===；
（2）当开关S断开，甲、乙两表为电流表时，两电阻并联，甲测通过R2的电流，乙测干路电流，
因并联电路中各支路两端的电压相等，
所以，两支路的电流之比：
===
因并联电路中干路电流等于各支路电流之和，
所以，两电流表的示数之比：
===
故答案为：2：1； 2：3．
【分析】（1）当开关S闭合，甲乙两表均为电压表时，两电阻串联，甲测电源的电压，乙测R2两端的电压，根据串联电路的电压特点求出两电阻两端的电压之比，根据串联电路的电流特点和欧姆定律得出两电阻的阻值之比；
（2）当开关S断开，甲、乙两表为电流表时，两电阻并联，甲测通过R2的电流，乙测干路电流，根据并联电路的电压特点和欧姆定律求出两支路的电流之比，根据并联电路的电流特点求出两电流表示数的比值．
27．【答案】（1）确定像的位置
（2）像和物的大小相等
（3）不能接收到像(看不到像)
【考点】平面镜成像特点、原理和现象
【解析】【分析】（1）玻璃板是半透明的，虽然成像没有平面镜清晰，但是透过它可以看到后面的蜡烛，从而找到前面蜡烛像的位置。
（2）根据重合的意义分析解答；
（3）实像由实际光线会聚而成，可以成在光屏上。虚像不是由实际光线会聚而成，不能成在光屏上，据此分析解答。
【解答】（1）在实验中用透明的玻璃板代替平面镜，主要是利用玻璃透明的特点，便于确定像的位置。
（2）重合，即两个物体的形状和大小完全相同，因此得出结论：像和物体的大小相等。
（3）为了探究平面镜成像的虚实，先移去后面的蜡烛，并在原位置放一光屏，发现在光屏上不能接收到像(看不到像)，证明平面镜所成的像是虚像。
28．【答案】（1）
（2）通过调整滑动变阻器，控制电阻两端的电压不变
（3）移动滑动变阻器滑片使R2两端的电压为1.5V；滑动变阻器最大阻值过小（或“控制的定值电阻两端的电压过小”、“电源电压过大”、“定值电阻R3的阻值过大”等；多次实验得出普遍规律
【考点】探究电流与电压、电阻的关系实验
【解析】【分析】（1）根据图甲确定电器元件的串并联关系，然后根据乙图进行补充即可；
（2）根据控制变量法的要求可知，探究电流与电阻的关系时，必须控制电压相等，据此分析变阻器的用途；
（3）①根据（2）中的分析解答；
②在实验过程中，电压表的示数保持不变，则定值电阻和变阻器两端的电压应该不变，因此二者的比值不变。在串联电路中，电压的分配与电阻成正比，即定值电阻的阻值变大，那么变阻器的阻值也要变大。当变阻器的阻值不够大时，电压表的示数就不能保持1.5V，据此分析解答。
③根据多次测量的目的解答。
【解答】（1）根据图甲可知，除了电压表与定值电阻并联外，其它的都是串联。根据乙图可知，只需将电压表的“-”接线柱与定值电阻的右端相连。变阻器接线“一上一下”，只需将左上角的接线柱与定值电阻的右端相连即可，如下图所示：
（2）电路中滑动变阻器的作用是：通过调整滑动变阻器，控制电阻两端的电压不变。
（3）①小明将用R2替换R1接入电路，接下来他应该进行的操作是：移动滑动变阻器滑片使R2两端的电压为1.5V，读出电流表的示数。
②小明用R3替换R2接入电路进行实验，发现无论怎样移动滑动变阻器，R3两端的电压始终无法达到1.5V．经检查，电路连接无误，各元件均完好。原因可能是：滑动变阻器最大阻值过小（或“控制的定值电阻两端的电压过小”、“电源电压过大”、“定值电阻R3的阻值过大”等。
③选用不同阻值的电阻多次实验的目的是：多次实验得出普遍规律。
29．【答案】（1）同一高度；上
（2）左；倒立放大；投影仪
【考点】凸透镜成像规律及其探究实验
【解析】【分析】（1）在探究凸透镜成像规律的实验中，只有蜡烛火焰、凸透镜和光屏的中心在同一高度上，像才能成在光屏的中央。根据实像的“倒立性”分析光屏的移动方向。
（2）当物距和像距的数值交换时，光屏上仍然成清晰的实像，只是像的大小发生改变。根据凸透镜成像的特点确定其应用。
【解答】（1）为了能使像清晰地成在光屏的中心位置，要调整蜡烛、凸透镜和光屏的高度，使烛焰、凸透镜和光屏的中心大致在同一高度。
随着蜡烛的燃烧，火焰向下移动，根据凸透镜成像的倒立性可知，火焰的移动方向与其相反，即像向上移动。为了使像移动到光屏中央，此时光屏要向上移动。
（2）根据图片可知，此时像距小于物距，应该成倒立缩小的实像。当像距和物距交换数值后，仍然成清晰的实像，此时像距大于物距，因此凸透镜应该像左移动，且成倒立放大的实像，应用为投影仪。
30．【答案】7；不变
【考点】电压的测量及电压表的使用；欧姆定律及其应用
【解析】【分析】（1）根据图片确定电压表的量程和分度值，然后根据指针位置读出示数；
（2）灯泡的亮度与通过它的电流大小有关，根据图甲分析电流的变化即可。
【解答】（1）根据图乙可知，电压表的量程为0~15V，分度值为0.5V，则此时电压表的示数为7V。
（2）根据图甲可知，变阻器R与灯泡串联，电压表测量滑片右边变阻器分担的电压。由于电压表的内阻很大，因此变阻器的阻值始终全部接入电路。当变阻器的滑片向右移动时，通过灯泡的电流不变，因此灯泡亮度不变。
31．【答案】（1）解：如图所示：
（2）解：如图所示：
【考点】透镜的光路图；电流的测量及电流表的使用；电压的测量及电压表的使用
【解析】【分析】（1）根据电压表和电流表的使用方法解答；
（2）根据凸透镜的三条特殊光线解答。
【解答】（1）根据图片可知，与灯泡并联的应为电压表，与灯泡串联的应该为电流表，如下图所示：
（2）①与主轴平行的光线，经过凸透镜后，折射光线通过另一侧的焦点；
②射向光心的光线，传播方向不发生改变，如下图所示：
32．【答案】（1）R1两端的电压U1=U总-U=6V-3V=3V；
则通过LED的电流：。
（2）让LED灯发出蓝光的方法：
①两个LED灯串联，接在电压为6V的电源上；
②个LED灯直接连到3伏的电源上
【考点】欧姆定律及其应用
【解析】【分析】（1）首先根据U1=U总-U计算出R1两端的电压，再根据计算出通过LED的电流。
（2）在串联电路中，电压的分配与电阻成正比，即电阻相等，那么电压就相等。如果将两个完全相同的LED灯泡串联，则每个分担总电压的一半，也就是3V。如果只有一个LED，那么就直接供给3V即可，据此分析解答。
33．【答案】（1）当司机听到回声时，汽车和声音在4s内通过的路程之和恰好等于到山崖距离的2倍，
即2s=s车+s声；
2×710m=v车×4s+340m/s×4s；
解得：v车=15m/s。
（2）4s内汽车行驶的路程s车=v车t=15m/s×4s=60m；
则司机听到回声时到山崖的距离：s'=s-s车=710m-60m=650m。
【考点】速度公式及其应用
【解析】【分析】（1）当司机听到回声时，汽车和声音在4s内通过的路程之和恰好等于到山崖距离的2倍，据此根据s=vt列出方程计算出汽车的速度即可。
（2）司机听到回声时到山崖的距离与汽车的路程之和等于710m，据此计算即可。
34．【答案】（1）若开关S1闭合，S2断开时，R2被短路，此时只有R1工作，
那么电源电压等于它两端的电压，
即U总-U1=I1R1=1.2A×5Ω=6V；
（2）若开关S1和S2断开时，R1与R2串联，电流表测总电流，
电流表的示数；
（3）若开关S1和S2闭合时，R1与R3并联，此时电流表测总电流。
此时电流表的示数：。
【考点】欧姆定律及其应用
【解析】【分析】（1）若开关S1闭合，S2断开时，R2被短路，此时只有R1工作，那么电源电压等于它两端的电压，根据U总-U1=I1R1计算即可。
（2）若开关S1和S2断开时，R1与R2串联，根据计算电流表的示数即可；
（3）若开关S1和S2闭合时，R1与R3并联，根据分别计算出通过它们的电流，最后根据I总=I1+I3计算出电流表的示数。
35．【答案】（1）4；3
（2）解：由图乙可知，当 时，电压表的示数 ，电流表的示数 ,
因串联电路中总电压等于各分电压之和,
所以，由I 可得，电源的电压：
当 时，电压表的示数 ，电流表的示数 ，
则电源的电压：
因电源的电压不变,
所以， ,
解得： ，
电源的电压
（3）解：当 和 时，变阻器接入电路中的电阻：
所以， ，
的长度变化了 ，
该滑动变阻器滑片每滑过1cm，其阻值变化 ；
该滑动 阻器电阻丝没有短路时， 的阻值：
该滑动变阻器电阻丝没有短路时的总电阻：
【考点】欧姆定律及其应用
【解析】【分析】（1）根据乙图分析变阻器的滑片向左滑动时阻值开始保持不变的位置，就是短路发生的位置。而阻值再次发生改变的位置，就是短路结束的位置，二者的距离之差就是发生
短路的长度。
（2）从图乙中找到两个点上对应的电压和电流，然后根据U总=U1+U2，结合欧姆定律的变形式U=IR列出两个方程， 通过方程的联立求解电源电压和R1的阻值。
（3）根据图像可知，当x=7cm时电流开始增大，即该处为短路结束的位置。当x=11cm时，电流达到最大。通过两点对应的电压和电流，根据欧姆定律分别计算出对应的阻值，二者的阻值之差就是变化的4cm对应的阻值，接下来根据“导体电阻与长度成正比”计算出变阻器上1cm对应的阻值。用每厘米变阻器的阻值乘以7cm得到对应的阻值，最后与原来的16Ω相加得到变阻器原来的阻值即可。
【解答】（1）根据图乙中的右图可知，当变阻器的滑片向左移动时，正常情况下，电阻变小，而电流增大。当x=4cm时，电流开始保持不变，即变阻器的阻值不变，此处为短路发生的位置。当x=7cm时，电流再次增大，此时变阻器的阻值开始减小，此处为短路结束的位置，因此短路的长度为：7cm-4cm=3cm。
