3.5电流电压电流的关系第一课时

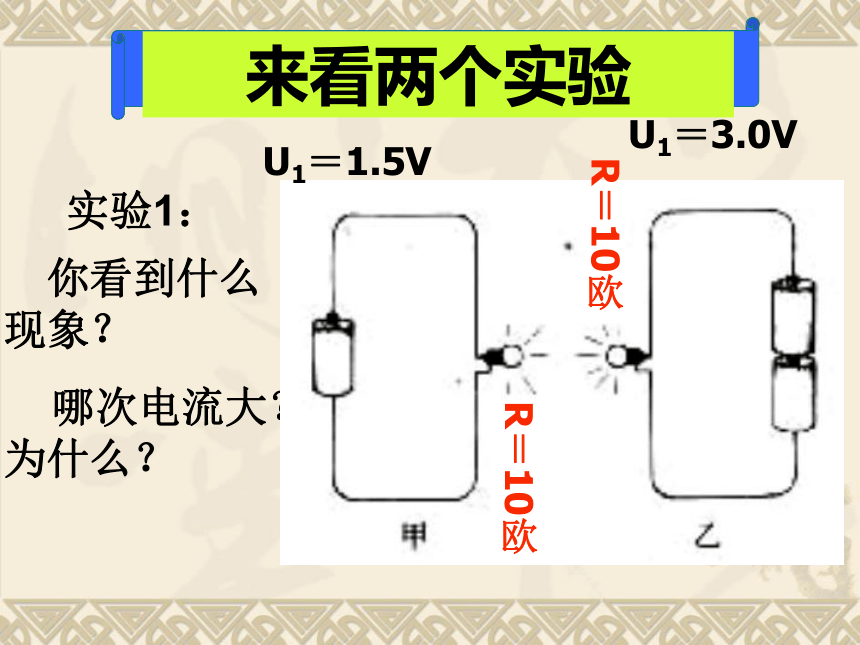

课件28张PPT。3.5电流与电压和电阻的关系实验1：　你看到什么现象？

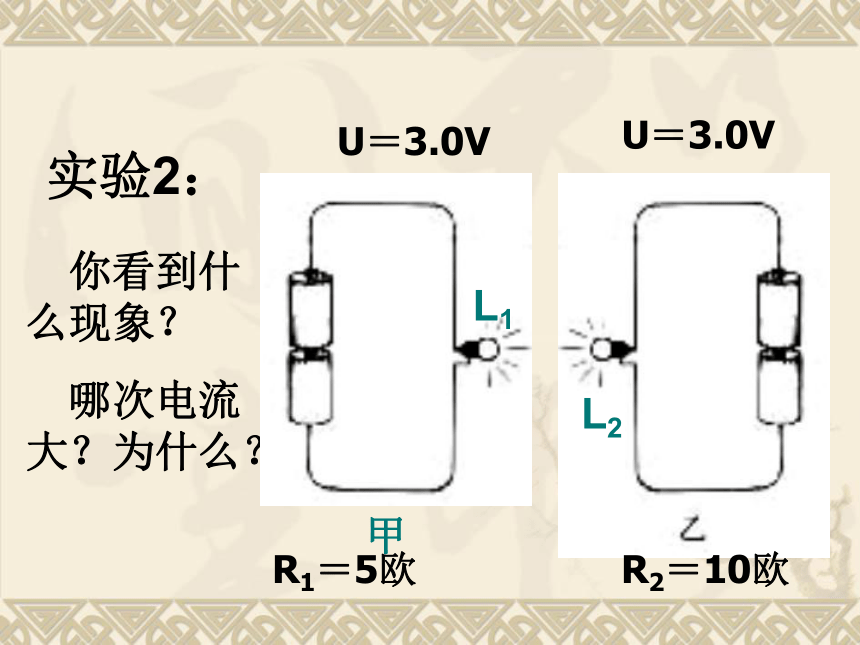

　哪次电流大？为什么？实验2：　你看到什么现象？

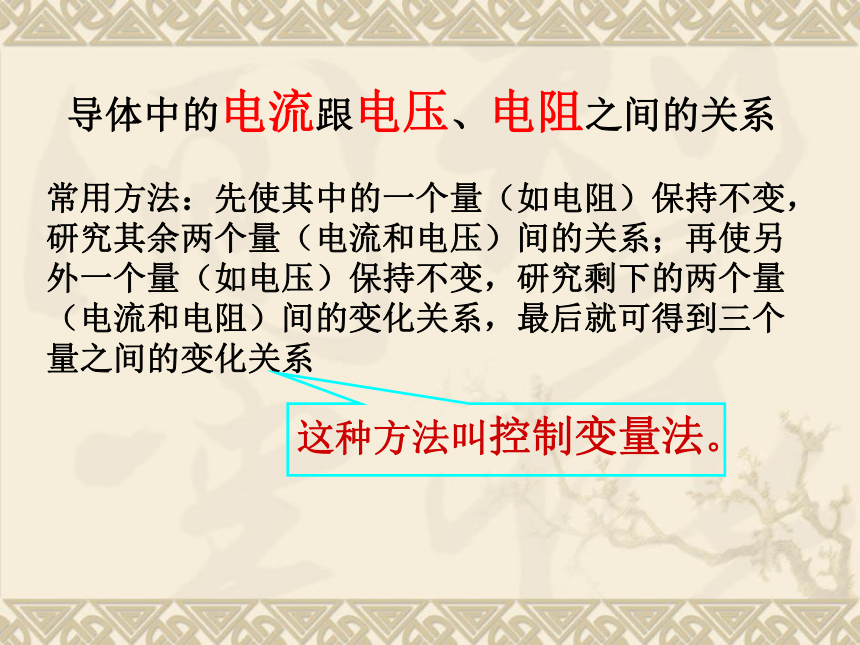

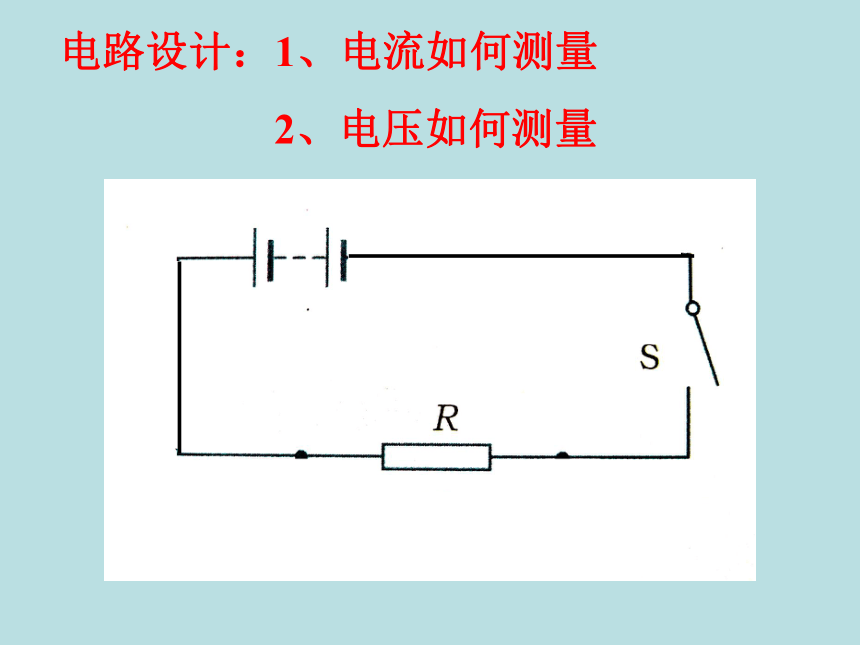

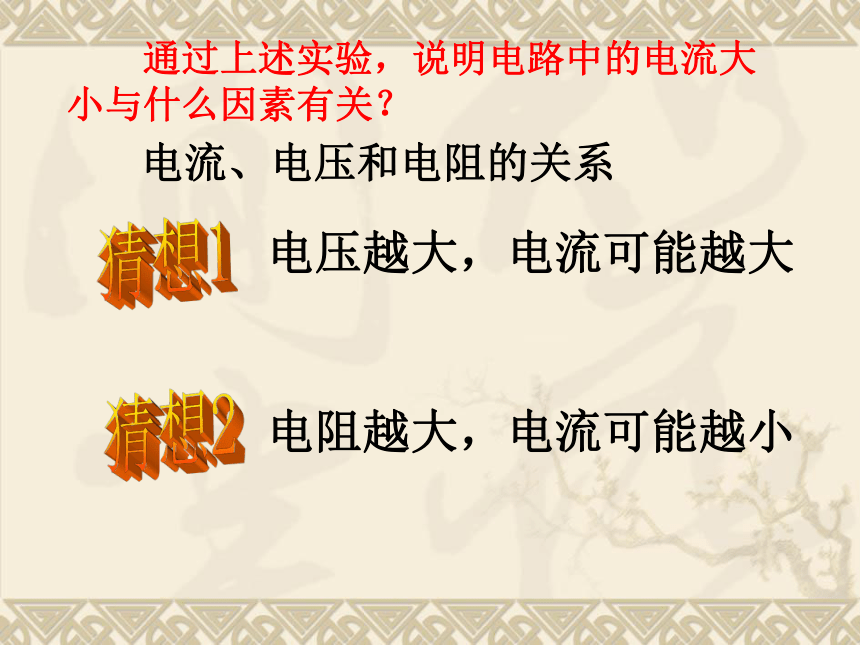

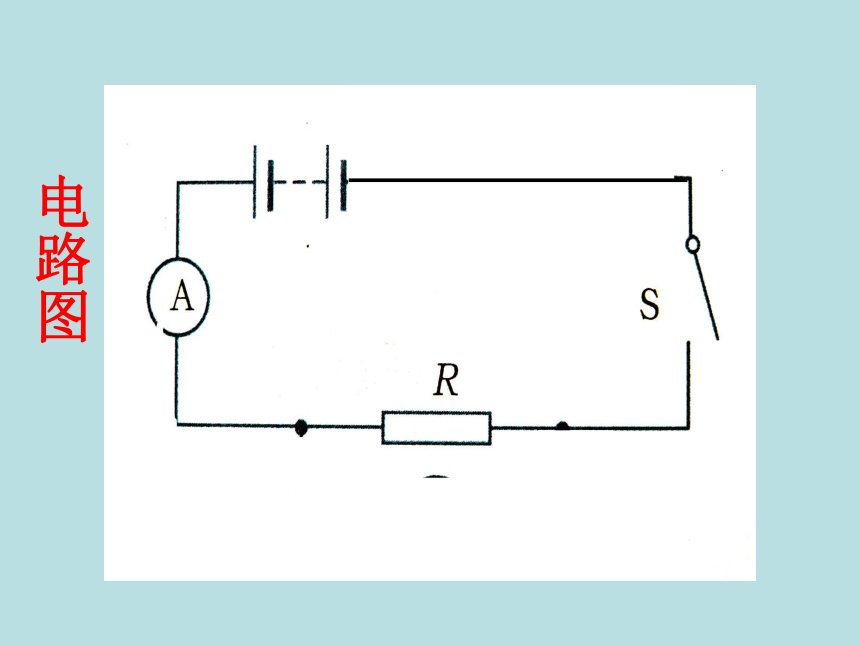

　哪次电流大？为什么？U＝3.0VU＝3.0V电流、电压和电阻的关系电压越大，电流可能越大电阻越大，电流可能越小猜想1猜想2 通过上述实验，说明电路中的电流大小与什么因素有关？导体中的电流跟电压、电阻之间的关系常用方法：先使其中的一个量（如电阻）保持不变，研究其余两个量（电流和电压）间的关系；再使另外一个量（如电压）保持不变，研究剩下的两个量（电流和电阻）间的变化关系，最后就可得到三个量之间的变化关系电路设计：1、电流如何测量

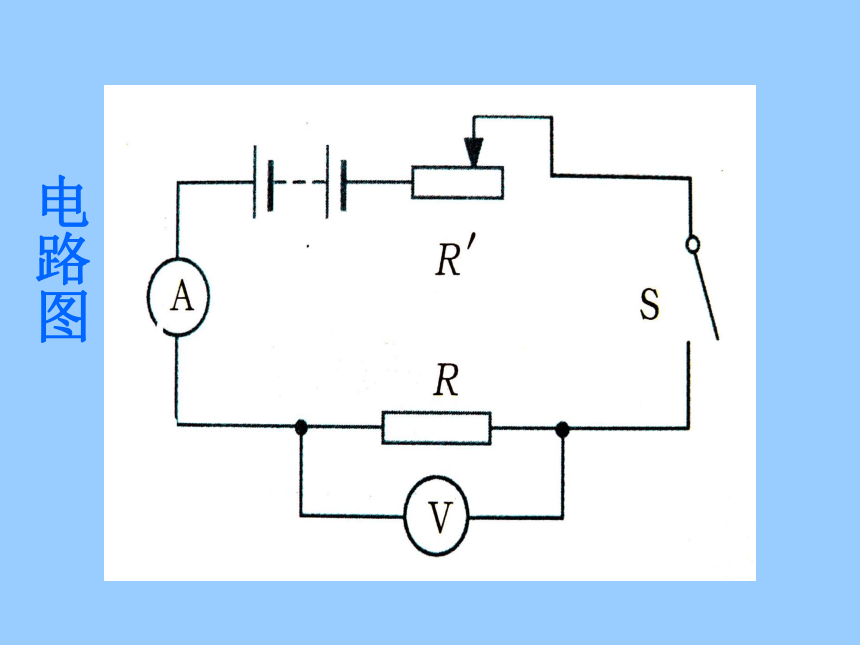

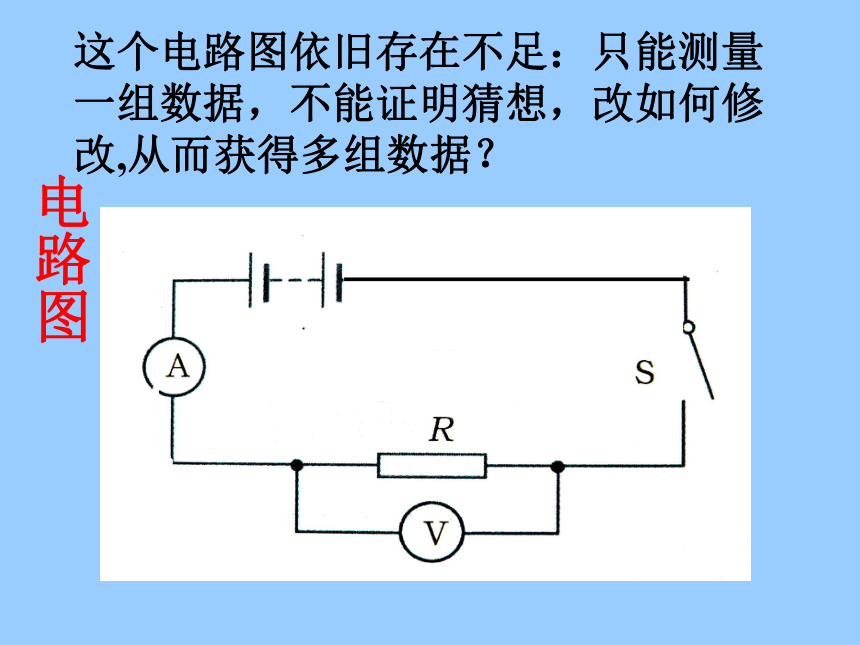

2、电压如何测量电路图电路图这个电路图依旧存在不足：只能测量一组数据，不能证明猜想，改如何修改,从而获得多组数据？电路图电路图实物图1.连接电路时开关应＿＿＿＿
2.闭合开关前，滑动变阻器的滑片应移到_________ 位置。注意事项 断开。 电阻最大 　　研究电流和电压的关系中滑动变阻器的作用：改变电阻R两端电压。R　(一)研究电流和电压的关系1.实验中应保持————不变，研究电流和电压的关系。
2.改变电流的方法是调节——————。导体中的电流跟电压、电阻之间的关系电阻滑动变阻器 分析比较上面的实验数据，你能得到什么结论？　　导体的电阻不变时，通过导体的电流和它两端的电压成正比。实验:研究电流与电压的关系（二）研究电流和电阻的关系1.实验中应保持————不变，改变电阻，研究电流和电阻的关系 2.电阻R两端电压保持不变的方法是调节:
___________________
导体中的电流跟电压、电阻之间的关系电压滑动变阻器分析比较上面的实验数据，你还能得到什么结论？　　导体两端的电压不变时，通过导体的电流和它的电阻成反比。实验：研究电流与电阻的关系结论1：
在电阻一定的情况下，导体中的电流跟这段导体两端的电压成正比。结论2：
在电压不变的情况下，导体中的电流跟导体的电阻成反比。欧姆定律：
导体中的电流，跟导体 两端的电压成正比，跟导体的电阻成反比。　　一段导体中的电流，跟这段导体两端的电压成正比，跟这段导体的电阻成反比。公式：变换公式：U=IR欧姆定律： I —表示这段导体的电流。 U—表示这段导体两端的电压 R—表示这段导体的电阻 欧姆定律表达式：I = U / R伏安法测电阻：
利用电流表测通过导体的电流，利用电压表测导体两端的电压，并利用欧姆定律的变形公式R=U/I求出导体的电阻。这种方法叫做伏安法测电阻。 开动脑筋想一想！1.有人根据公式R=U/I跟公式I=U/R在形式上相似，说“电阻R跟电压成正比，跟电流成反比。”你认为这种说法对吗？为什么？答：不对。因为电阻是导体本身的一种性质，它只跟导体的材料、长度、横截面积和温度有关，跟电流、电压无关。例2：有一种指示灯，电阻为6.3欧，通过的电流为0.45安时才能正常发光，要使这种指示灯正常发光，应加多大的电压？解：已知：R=6.3Ω I=0.45A
　　求：U=？　由I=U/R得：
U=IR=0.45A×6.3Ω=2.8V
答：要使这种指示灯正常发光，应加大约2.8V的电压。 例2：有一种指示灯，电阻为6.3欧，通过的电流为0.45安时才能正常发光，要使这种指示灯正常发光，应加多大的电压？解：已知：R=6.3Ω I=0.45A
　　求：U=？　由I=U/R得：
U=IR=0.45A×6.3Ω=2.8V
答：要使这种指示灯正常发光，应加大约2.8V的电压。 例2：有一种指示灯，电阻为6.3欧，通过的电流为0.45安时才能正常发光，要使这种指示灯正常发光，应加多大的电压？解：已知：R=6.3Ω I=0.45A
　　求：U=？　例3：用电压表测出一段导体两端的电压是7.2伏，用电流表测出的电流是0.4安，求这段导体的电阻。解：已知：U=7.2V I=0.4A
求： R=？由I=U/R得：
R=U/I=7.2V/0.4A=18Ω
答：这段导体的电阻为18Ω。例3：用电压表测出一段导体两端的电压是7.2伏，用电流表测出的电流是0.4安，求这段导体的电阻。解：已知：U=7.2V I=0.4A
求： R=？由I=U/R得：
R=U/I=7.2V/0.4A=18Ω
答：这段导体的电阻为18Ω。例3：用电压表测出一段导体两端的电压是7.2伏，用电流表测出的电流是0.4安，求这段导体的电阻。解：已知：U=7.2V I=0.4A
求： R=？由I=U/R得：
R=U/I=7.2V/0.4A=18Ω
答：这段导体的电阻为18Ω。例3：用电压表测出一段导体两端的电压是7.2伏，用电流表测出的电流是0.4安，求这段导体的电阻。解：已知：U=7.2V I=0.4A
求： R=？练习题1、一只阻值为100欧的电阻接在电25伏特电源上，流过的电流为______安；当电源电压减小到5伏特时，流过电阻的电流减小到_______安。 0.250.052、某导体的两端的电压为220伏特时，测得它的电流为0.2安，它的导体的电阻为_____。当它的电流为0.5安时，它的电阻为____。当该导体两端的电压为0时，导体的电阻为____，通过的电流为___。1100Ω1100Ω1100Ω0 Α3、如图所示的电路中，A、B两端的电压是6V，灯L1的电阻是8Ω，通过R1和R2的电流都是0.2 A，求：(1)灯L1两端的电压；(2)灯L2两端的电压和灯L2的电阻。解：对于电灯L1：
I1=0.2A，R1=8Ω
由I=U/R得，
U1=I1R1=0.2A×8Ω=1.6V
对于电灯泡L2：
I2=0.2A，U2=6V-1.6V=4.4V
由I=U/R得，
R2=U2/I2=4.4V/0.2A=22Ω
答：(1)灯L1两端的电压1.6V；
(2)灯L2两端的电压4.4V，灯L2的电阻22Ω。作业：
1、完成作业本内相应的练习题；
2、复习本节课的知识框架；
3、预习伏安法测电阻的具体实验操作。谢谢！
