第2节 滑轮
第1课时 定滑轮和动滑轮
第十二章 简单机械
我们先来观察一幅科学漫画
这个故事中起到关键作用的是哪个部件 你在哪里见到过吗？
导入新课
生活中的滑轮
导入新课

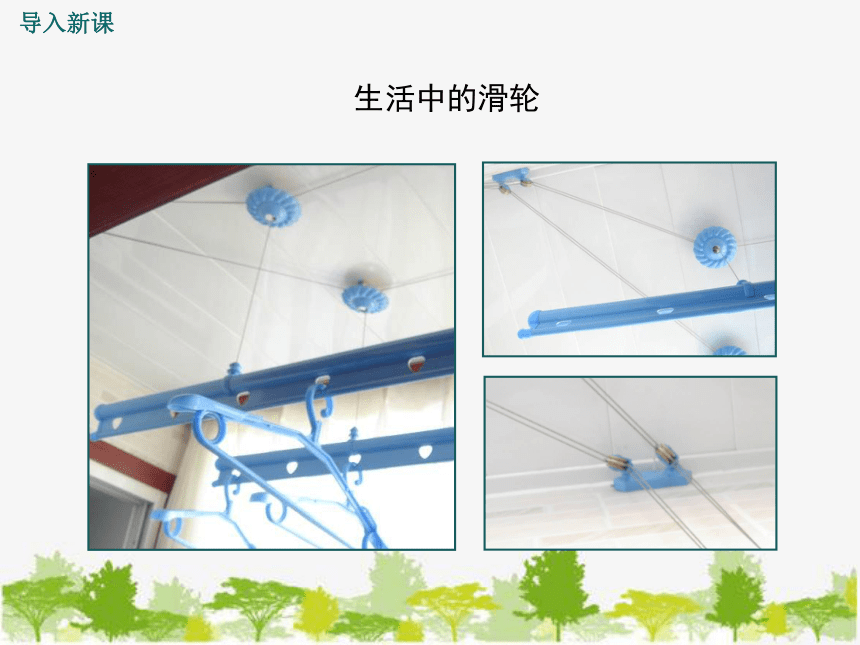

生活中的滑轮
导入新课

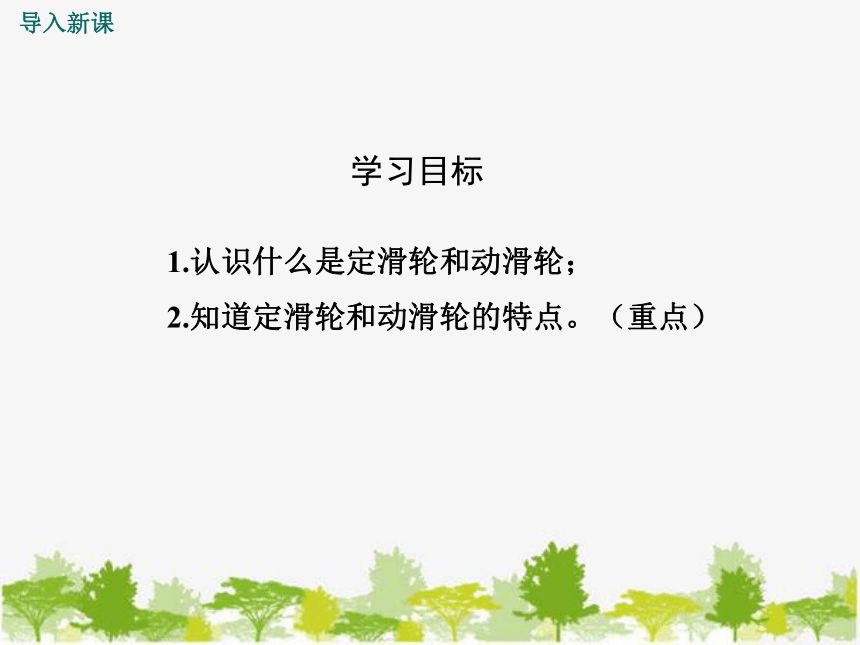

1.认识什么是定滑轮和动滑轮；
2.知道定滑轮和动滑轮的特点。（重点）
学习目标
导入新课

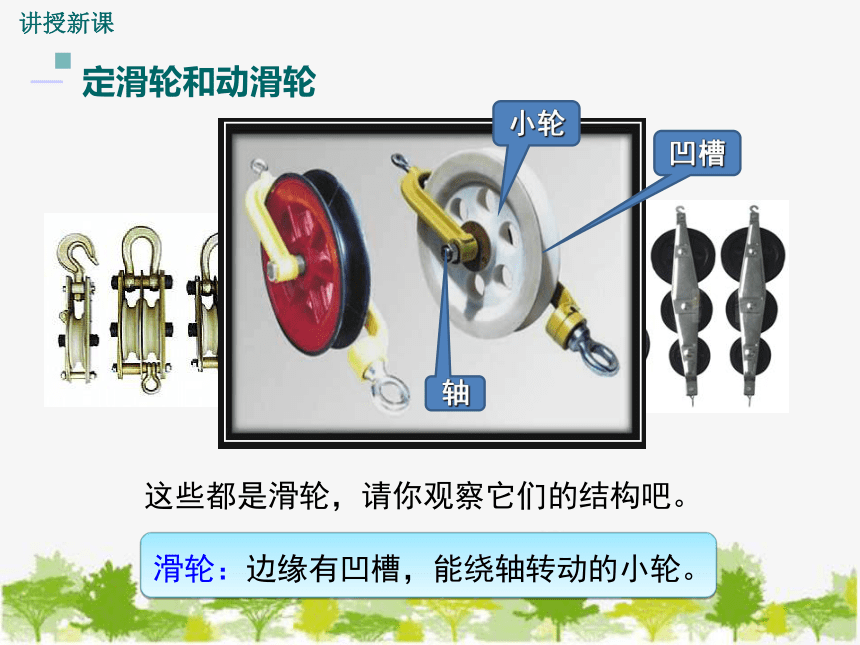

这些都是滑轮，请你观察它们的结构吧。
滑轮：边缘有凹槽，能绕轴转动的小轮。
凹槽
轴
小轮
定滑轮和动滑轮
一
讲授新课

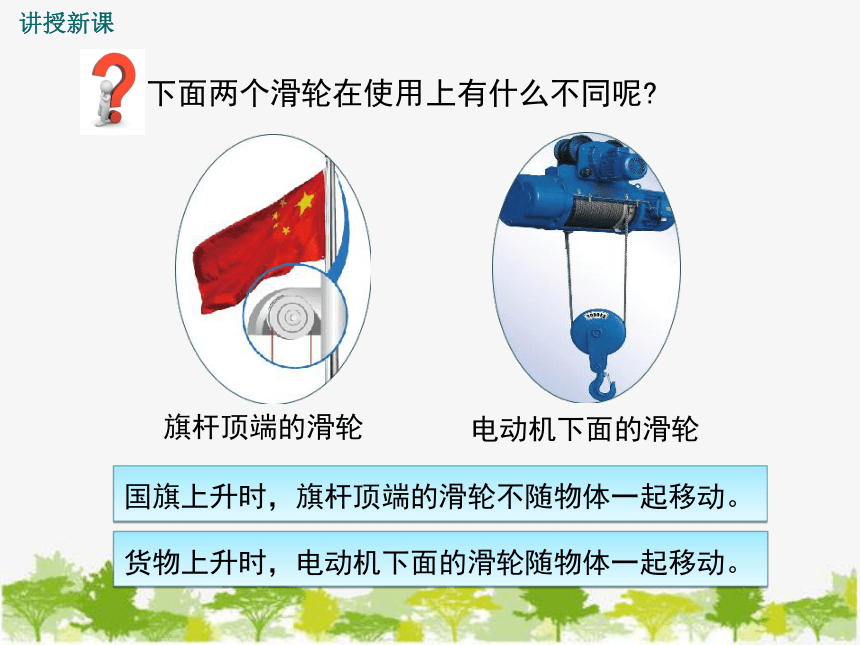

旗杆顶端的滑轮
电动机下面的滑轮
货物上升时，电动机下面的滑轮随物体一起移动。
国旗上升时，旗杆顶端的滑轮不随物体一起移动。
下面两个滑轮在使用上有什么不同呢
讲授新课
1.滑轮的分类
定滑轮
使用时，滑轮的轴固定不动
动滑轮
使用时，滑轮的轴随物体一起运动
讲授新课
使用定滑轮拉物体。
仔细观察实验，注意力的方向及大小
使用动滑轮拉物体。
仔细观察实验，注意力的方向及大小。
实 验
讲授新课
结论：
使用定滑轮不省力，不省距离；但可以改变力的方向。
2.定滑轮
物重G/N 物体移动方向 物体移动距离h/m 拉力F/N 拉力
方向 拉力移动距离s/m
讲授新课
结论：
使用动滑轮可以省力； 但费距离，且不改变力的方向。
3.动滑轮
物重G/N 物体移动方向 物体移动距离h/m 拉力F/N 拉力
方向 拉力移动距离s/m
讲授新课
理论分析
转轴固定不动，相当于支点 O，拉力相当于动力，物体对绳子的拉力相当于阻力。
L1 = L2 F1 = F2 F2 = G物
F1 = G物
定滑轮相当于一个等臂杠杆，因此，不省力也不费力。
l2
l1
O
F2
F1
定滑轮的实质
讲授新课
理论分析
支点是 A 点还是 O 点
∵ G · R = 2R · F
F =
GR
2R
=
1
2
G
动滑轮相当于一个动力臂是阻力臂二倍的省力杠杆。因此能省一半力。
杠杆的支点在 O 点处
O
A
F
l2 = R
l1= 2R
O
G
F
G
动滑轮的实质
讲授新课
1.定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为F1、F2、F3，则 （ ）。
A．F1最大
B．F2最大
C．F3最大
D．三个力一样大
F2
F1
F3
D
练一练
讲授新课
2.用滑轮按图甲、乙、丙所示三种不同方式，拉着同一物体在水平面上做匀速直线运动，拉力分别是F1、F2、F3，则（ ）。
A． F1>F2>F3 　 B． F2>F3>F1 　
C． F2>F1>F3 　 D． F3>F1>F2
D
丙
F3
乙
F2
甲
F1
讲授新课
定滑轮与动滑轮
定滑轮
轴不随物体一起运动的滑轮
不省力，也不费距离，但可以改变力的方向
实质：等臂杠杆
轴随物体一起运动的滑轮
省力，但费距离，且不能改变力的方向
实质：省力杠杆
动滑轮
课堂小结
