透镜和视觉（第1课时）

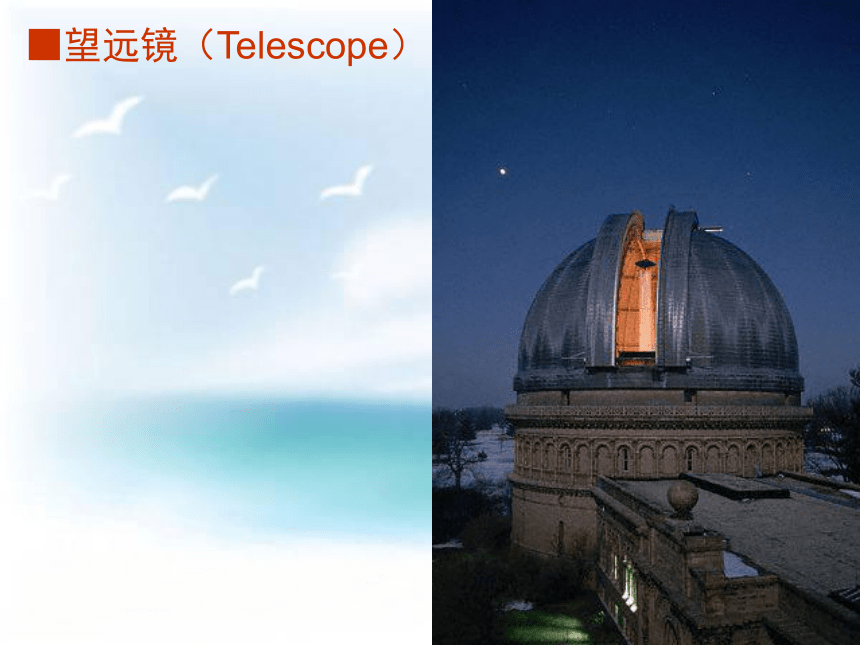

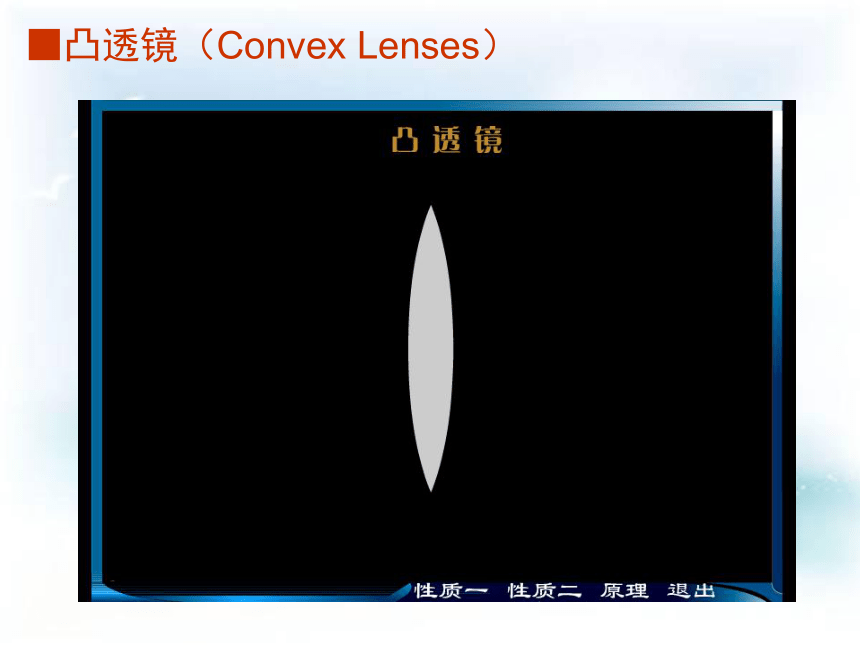

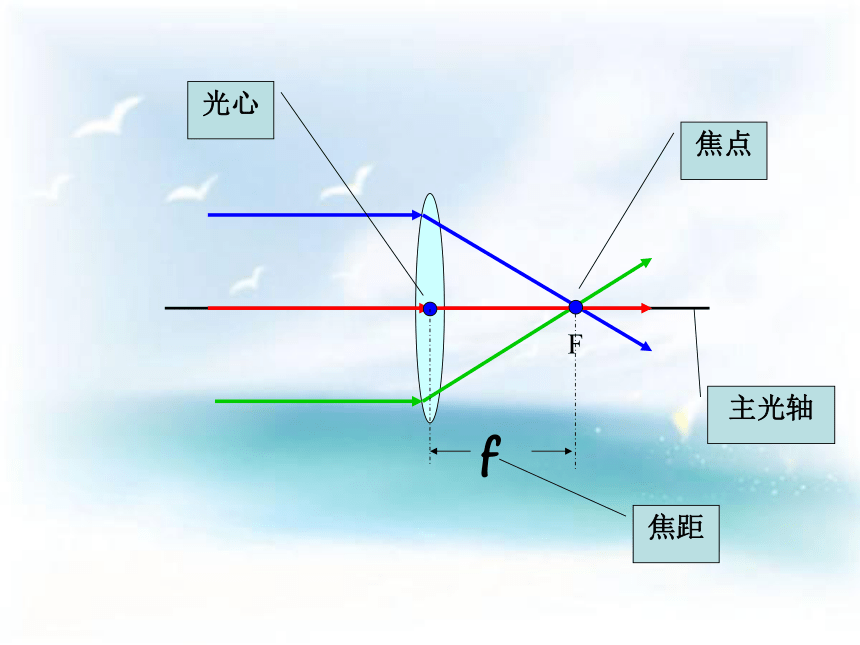

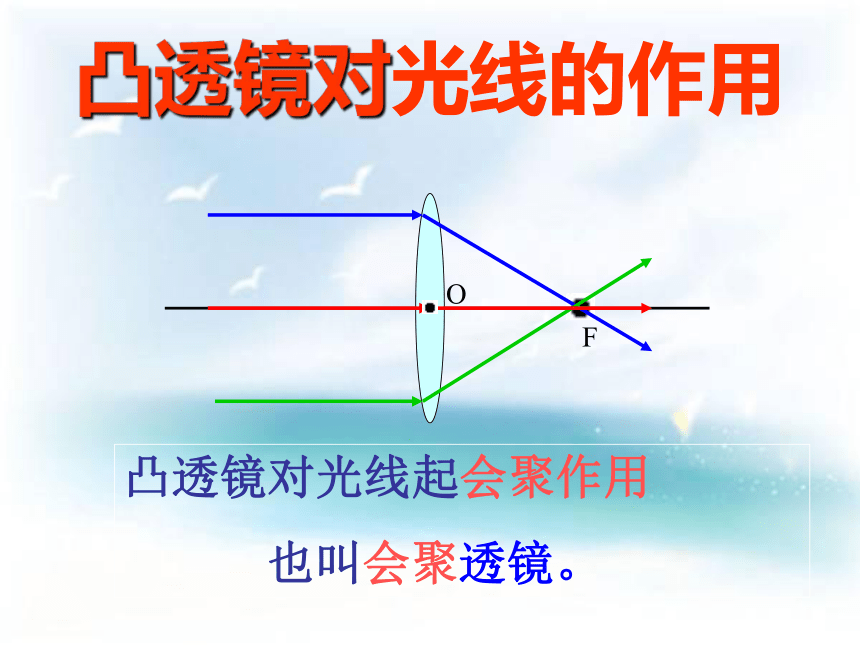

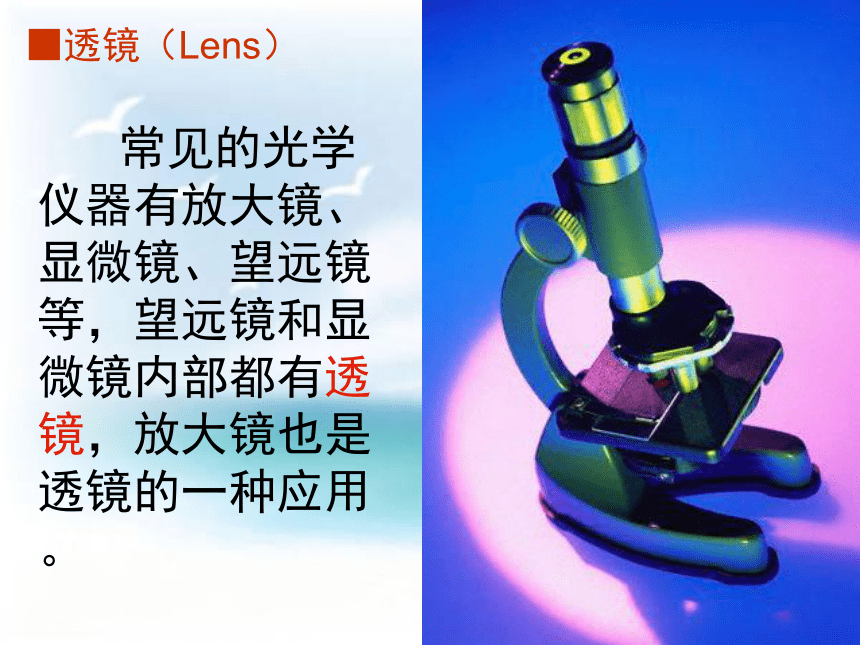

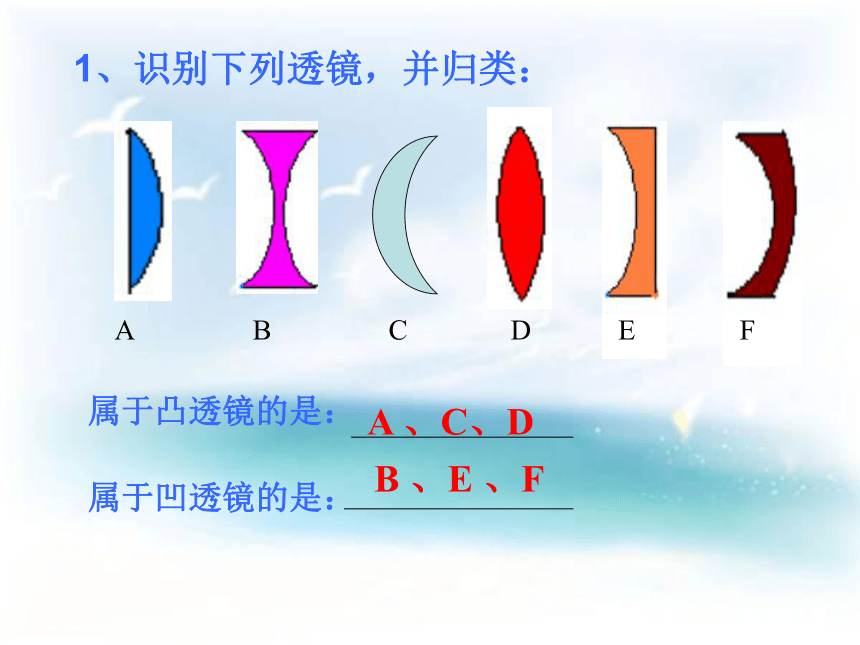

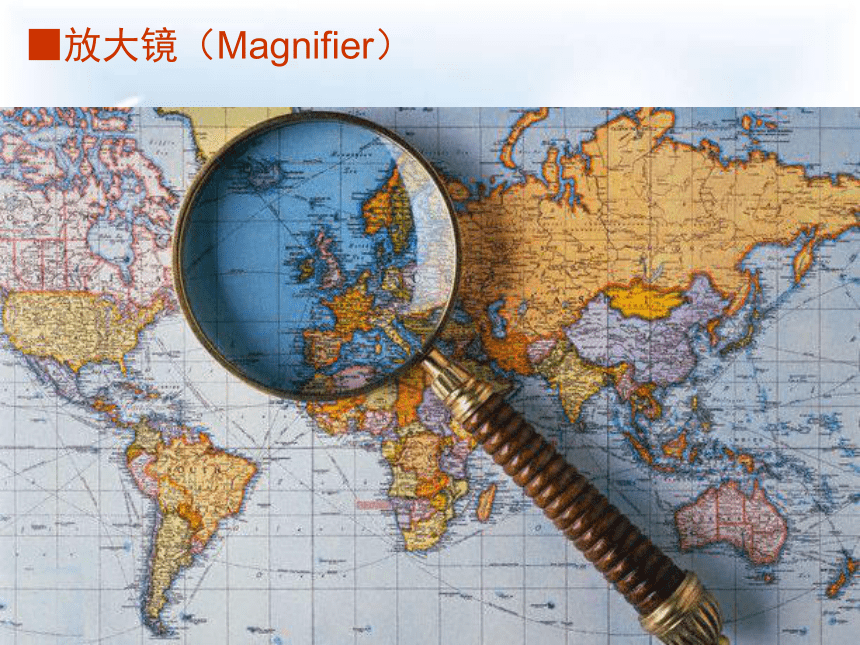

课件33张PPT。透镜和视觉2019/1/222大脑中90％的信息来自眼睛，你知道眼睛是如何看见物体的呢？先让我们学习有关透镜的知识。■透镜（Lens）　　常见的光学仪器有放大镜、显微镜、望远镜等，望远镜和显微镜内部都有透镜，放大镜也是透镜的一种应用。■放大镜（Magnifier）■望远镜（Telescope）透镜的合成透镜凸透镜凹透镜一般用玻璃或塑料制成自制简单透镜，滴水在透明纸上或玻璃上中间厚边缘薄中间薄边缘厚透镜 属于凸透镜的是： 属于凹透镜的是：A 、C、DB 、E 、F1、识别下列透镜，并归类：■凸透镜（Convex Lenses）焦点光心主光轴F焦距f凸透镜对光线的作用凸透镜对光线起会聚作用
也叫会聚透镜。OFOF F结论：凸透镜有两个实焦点，两边的焦距相等。凸透镜的实焦点 结论：从凸透镜焦点处发出的光线经凸透镜折射后平行于主光轴射出OF F？想一想：从凸透镜焦点处发出的光线经凸透镜折射后光线将会? ? ? ? ? ?凸透镜三条特殊光线的画法：FF①通过光心的光线经过透镜后方向不变；②跟主轴平行的光线，折射后通过焦点；③通过焦点的光线，折射后跟主轴平行。F FFF完成下列光路图FFFF■凹透镜（Concave Lenses）凹透镜对光线的作用F 结论：平行于主光轴的光线经凹透镜后变得发散，
因此凹透镜也叫发散透镜FF①通过光心的光线经过透镜后方向不变；②跟主轴平行的光线，折射后反向延长线通过焦点；③射向焦点的光线，折射后跟主轴平行。凹透镜三条特殊光线的画法：o完成下列光路图F5、在下列虚线处填上适当的透镜F一、分类：小 结 二、概念：1、主光轴 2、光心
3、焦 点 4、焦距 三、透镜对光线的作用：
1、凸透镜对光线起
会聚作用，也叫会聚透镜


2、凹透镜对光线起
发散作用，也叫发散透镜凸透镜和凹透镜讨论：能不能用冰和阳光
来取火？凸透镜在日常生活中的应用放大镜上的凸透镜
显微镜上的透镜望远镜上的透镜 透镜在日常生活中的应用 透镜在日常生活中的应用透镜在日常生活中的应用电子彩色复印机上的透镜透镜在日常生活中的应用眼镜片上的透镜
透镜在日常生活中的应用望远镜上的透镜 凸透镜在日常生活中的应用电子（视频）照相机的透镜 凸透镜在日常生活中的应用台式电子彩色摄影机上的透镜 凸透镜在日常生活中的应用公元前2世纪，古人用冰凸透镜向日取火凸透镜在日常生活中的应用
