竞赛数学：相交线、平行线与平移
在竞赛试题中，平行和垂直是做为基础知识应用在一些综合性的题目之中，单独出题的情况很少，但当平行和垂直的性质与实际情况结合时，往往也会被做为新题型来考查.

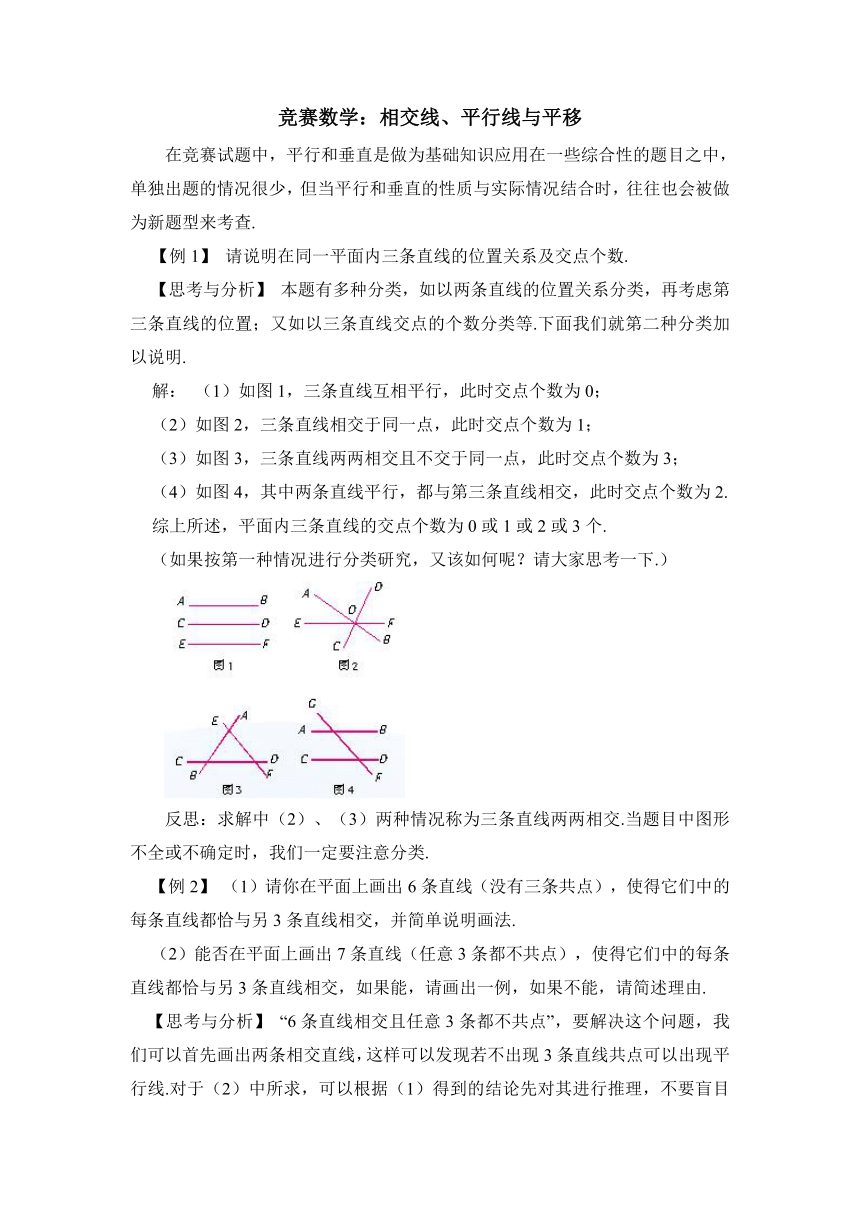

【例1】 请说明在同一平面内三条直线的位置关系及交点个数.
【思考与分析】 本题有多种分类，如以两条直线的位置关系分类，再考虑第三条直线的位置；又如以三条直线交点的个数分类等.下面我们就第二种分类加以说明.
解： （1）如图1，三条直线互相平行，此时交点个数为0；
（2）如图2，三条直线相交于同一点，此时交点个数为1；
（3）如图3，三条直线两两相交且不交于同一点，此时交点个数为3；
（4）如图4，其中两条直线平行，都与第三条直线相交，此时交点个数为2.
综上所述，平面内三条直线的交点个数为0或1或2或3个.
（如果按第一种情况进行分类研究，又该如何呢？请大家思考一下.）
反思：求解中（2）、（3）两种情况称为三条直线两两相交.当题目中图形不全或不确定时，我们一定要注意分类.
【例2】 （1）请你在平面上画出6条直线（没有三条共点），使得它们中的每条直线都恰与另3条直线相交，并简单说明画法.
（2）能否在平面上画出7条直线（任意3条都不共点），使得它们中的每条直线都恰与另3条直线相交，如果能，请画出一例，如果不能，请简述理由.
【思考与分析】 “6条直线相交且任意3条都不共点”，要解决这个问题，我们可以首先画出两条相交直线，这样可以发现若不出现3条直线共点可以出现平行线.对于（2）中所求，可以根据（1）得到的结论先对其进行推理，不要盲目的画图.
解：（1）在平面上任取一点A，过A作两直线m1与n1.在n1 上取两点B、C，在m1上取两点D、G.过B作m2∥m1，过C作m3∥m1，过D作n2∥n1，过G作n3∥n1，这时m2、m3、n2、n3交得E、F、H、I四点，如图所示.由于彼此平行的直线不相交，所以，图中每条直线都恰与另3条直线相交.
（2）在平面上不能画出没有3线共点的7条直线，使得其中每条直线都恰与另外3条直线相交.
理由如下：假设平面上可以画出7条直线，其中每一条都恰与其它3条相交，因两直线相交只有一个交点，又因没有3条直线共点，所以每条直线上恰有与另3条直线交得的3个不同的交点.根据直线去数这些交点，共有3×7＝21个交点，但每个交点分属两条直线，被重复计数一次，所以这7条直线交点总数为因为这与交点个数应为整数矛盾.所以，满足题设条件的7条直线是画不出来的.
反思：本题在说明理由时应用了假设法.利用假设推导出结果是否与题中条件冲突.这与我们以后要学的反证法相类似.
【例3】 平行直线AB和CD与相交直线EF、GH相交，图中的同旁内角共有（ ）对.
A. 4对 B. 8对 C. 12对 D. 16对
【思考与解】我们可将原图分解为八个“三线八角”即“直线AB和CD 被直线EF所截”、“直线AB和CD 被直线GH所截”、“直线EF和GH被直线AB所截”、“直线EF和GH被直线CD所截”、“直线AB和EF被直线GH所截”、“直线EF和CD 被直线GH所截”、“直线AB和GH被直线EF所截”、“直线GH和CD 被直线EF所截”.每一个“三线八角”都有两对同旁内角，故原图中共有16对，因此选择D.
【小结】解这类问题，关键是如何用图形分解法把图形分成若干个“三线八角”.

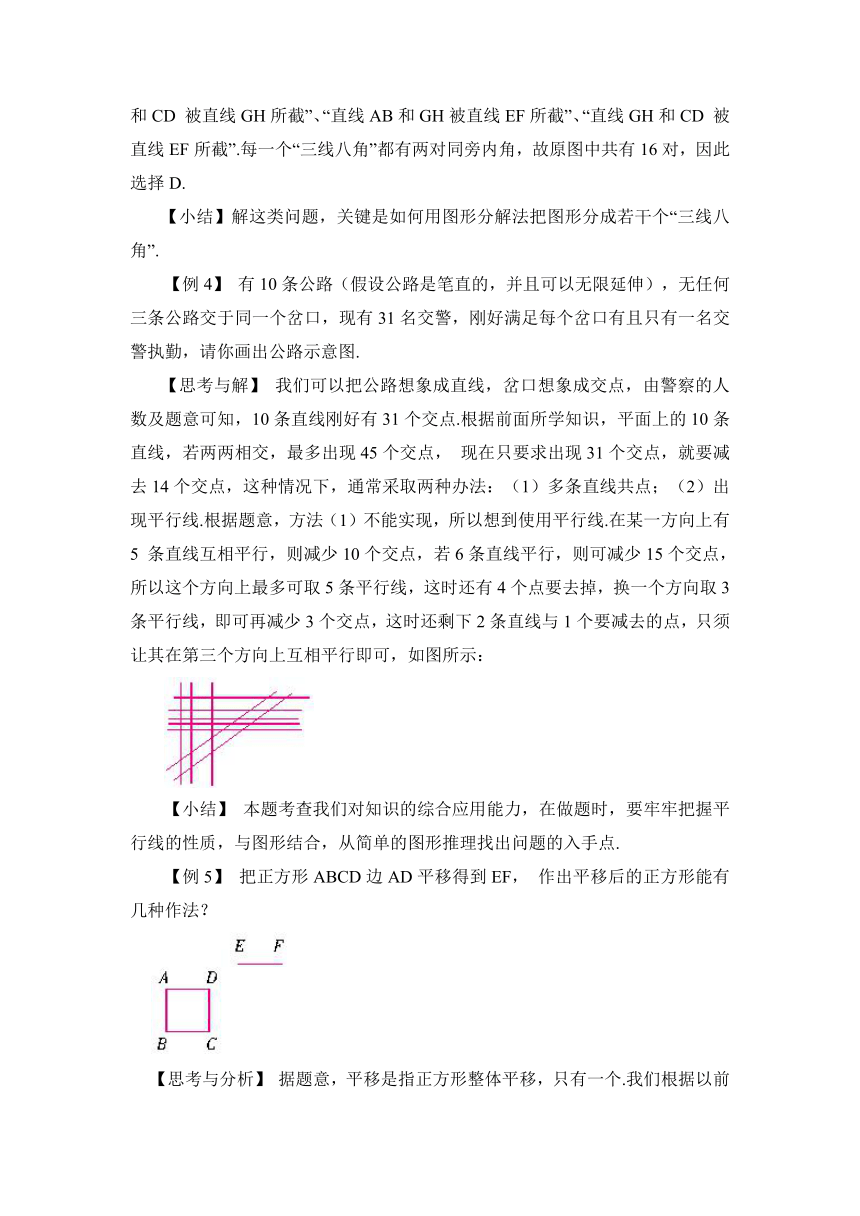

【例4】 有10条公路（假设公路是笔直的，并且可以无限延伸），无任何三条公路交于同一个岔口，现有31名交警，刚好满足每个岔口有且只有一名交警执勤，请你画出公路示意图.
【思考与解】 我们可以把公路想象成直线，岔口想象成交点，由警察的人数及题意可知，10条直线刚好有31个交点.根据前面所学知识，平面上的10条直线，若两两相交，最多出现45个交点， 现在只要求出现31个交点，就要减去14个交点，这种情况下，通常采取两种办法：（1）多条直线共点；（2）出现平行线.根据题意，方法（1）不能实现，所以想到使用平行线.在某一方向上有5 条直线互相平行，则减少10个交点，若6条直线平行，则可减少15个交点， 所以这个方向上最多可取5条平行线，这时还有4个点要去掉，换一个方向取3条平行线，即可再减少3个交点，这时还剩下2条直线与1个要减去的点，只须让其在第三个方向上互相平行即可，如图所示：
【小结】 本题考查我们对知识的综合应用能力，在做题时，要牢牢把握平行线的性质，与图形结合，从简单的图形推理找出问题的入手点.
【例5】 把正方形ABCD边AD平移得到EF， 作出平移后的正方形能有几种作法？
【思考与分析】 据题意，平移是指正方形整体平移，只有一个.我们根据以前学过的作图方法和本周学的平移作图，作法有如下几个：
作法1： 过E作EF的垂线，截取EG＝EF，过G点作EF的平行线，截取GH＝EF（注意截取方向），连接FH就得到平移后的正方形.如图（1）.
作法2： 过E、F分别作EF的垂线，截取EG＝EF，FH＝EF（注意截取方向），连接GH，就得到平移后的正方形.如图（1）.
作法3： 过F作EF的垂线，截取FH＝EF，过H点作EF的平行线，截取GH＝EF（注意截取方向），连接EG就得到平移后的正方形.如图（1）.
作法４： 过E作AC的平行线，过F作BD的平行线，截取EH=AC，FG=BD（注意截取方向）.连接EG，GH，HF，就得到平移后的正方形.如图（2）.
作法5： 连接EA，FD，过B点作EA的平行线，过C作FD的平行线.截取BG=EA，CH=FD（注意截取方向）.如图（3）.连接EG，GH，HF，就得到平移后的正方形.
【小结】 平移变换不改变图形的形状、大小和方向.连结对应点的线段平行且相等.要描述一个平移变换，必须指出平移的方向和移动的距离．
【例6】电脑游戏上有一种俄罗斯方块的游戏，游戏规则：在所给各种各样的方块中，通过平移、旋转的方式，罗列方块使之排满每一横行，每排满一行，便消去一行，得100分，依次类推（本题特殊规定，只准平移），小方块在屏幕顶端居中出现（奇数列时居中偏左）．现在电脑屏幕上显示（如图所示）.
（1） 若按规定，想得分，甲方块需要怎样平移，才可能直接得分或为以后打下得分基础？乙方块呢？
（2） 若你把甲方块放到左侧，发现屏幕已暗示出丙方块为形状，在这种情况下，丙方块只需如何移动，便可得多少分？（注：屏幕上一共有10行10列）
【思考与分析】 第（1）题观察甲方块与底部方块的特点，我们可得出平移方式.第（2）题将丙方块通过平移嵌入空隙之中，即可得分.
解： （1） 甲方块可左移3个单位，下移7个单位放到屏幕左侧；乙方块需向右平移3个单位，下移8个单位，放到屏幕右侧.（可用其他平移方式）
（2） 丙方块下移7个单位，便可排满2行，得200分.
【小结】 解本题的关键是将各个方块通过平移嵌成一个长方形，需根据方块和现有图形选择合理的平移方式.
【例7】如图1，已知直线l1∥l2，直线l3和直线l1、l2交于点C和D，在C、D之间有一点P，如果P点在C、D之间运动时，问∠PAC，∠APB，∠PBD之间的关系是否发生变化.若点P在C、D两点的外侧运动时（P点与点C、D不重合），试探索∠PAC，∠APB，∠PBD之间的关系又是如何？
【思考与分析】若P点在C、D之间运动时，我们只要过点P作出l1的平行线即可知道∠APB＝∠PAC+∠PBD；若点P在C、D两点的外侧运动时（P点与点C、D不重合），则可以分为如图2和如图3两种情形，同样分别过点P作出l1或l2的平行线，即有∠APB＝∠PBD－∠PAC或∠APB＝∠PAC－∠PBD.
解：若P点在C、D之间运动时，则有∠APB＝∠PAC+∠PBD.理由是：如图1，过点P作PE∥l1，则∠APE＝∠PAC，又因为l1∥l2，所以PE∥l2，所以∠BPE＝∠PBD，所以∠APE+∠BPE＝∠PAC+∠PBD，即∠APB＝∠PAC+∠PBD.
若点P在C、D两点的外侧运动时（P点与点C、D不重合），则有两种情形：
（1）如图2，有结论：∠APB＝∠PBD－∠PAC.理由是：过点P作PE∥l1，则∠APE＝∠PAC，又因为l1∥l2，所以PE∥l2，所以∠BPE＝∠PBD，所以∠APB＝∠BPE-∠APE，即∠APB＝∠PBD－∠PAC.
（2）如图3，有结论：∠APB＝∠PAC－∠PBD.理由是：过点P作PE∥l2，则∠BPE＝∠PBD，又因为l1∥l2，所以PE∥l1，所以∠APE＝∠PAC，所以∠APB＝∠APE-∠BPE，即∠APB＝∠PAC-∠PBD.
【小结】我们做这类题的时候可以发现：点的移动带动角的位置变化，角的位置变化决定了角之间的关系.因此我们可以利用分类思想来分析题 ( http: / / www.1230.org / Index.html )意，解决多种情况的讨论.
