北师大版物理九年级全册第十二章 欧姆定律综合测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）

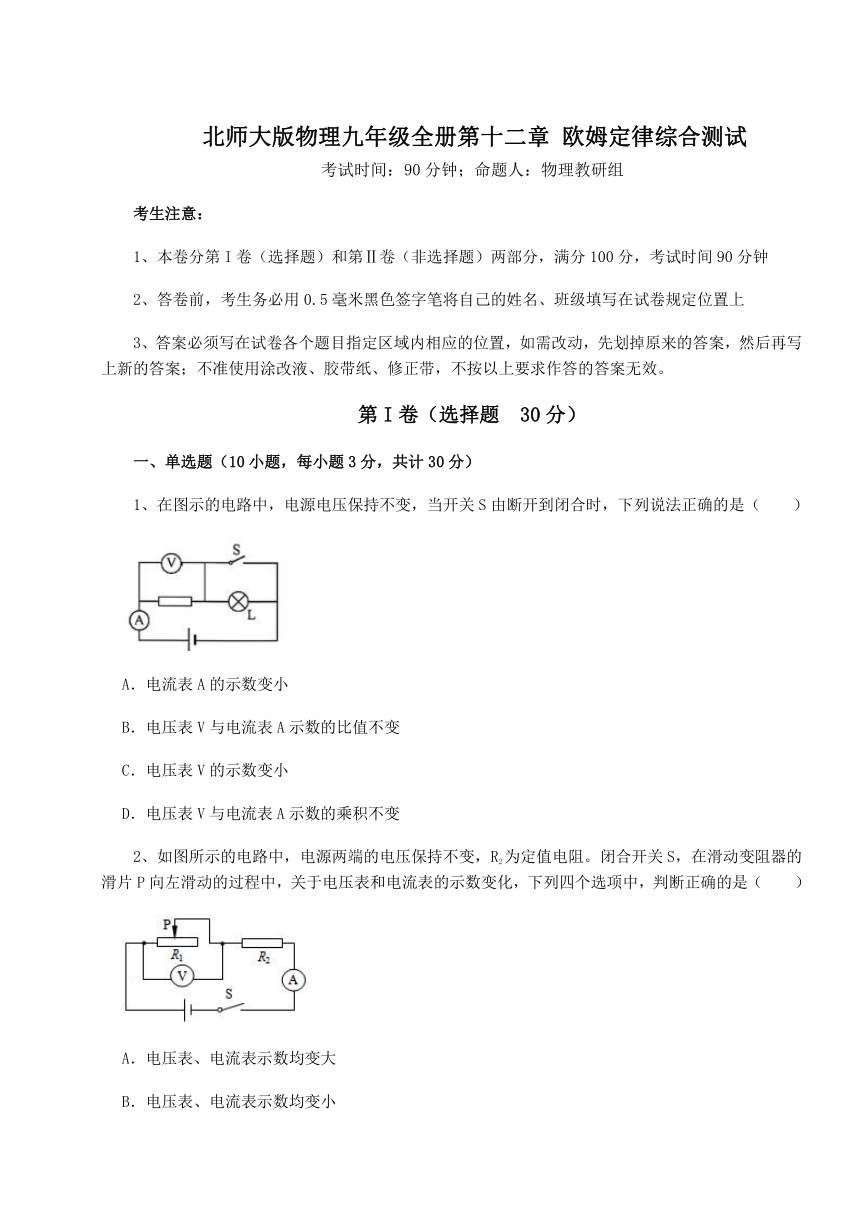

1、在图示的电路中，电源电压保持不变，当开关S由断开到闭合时，下列说法正确的是（　　）
A．电流表A的示数变小
B．电压表V与电流表A示数的比值不变
C．电压表V的示数变小
D．电压表V与电流表A示数的乘积不变
2、如图所示的电路中，电源两端的电压保持不变，R2为定值电阻。闭合开关S，在滑动变阻器的滑片P向左滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（　　）
A．电压表、电流表示数均变大
B．电压表、电流表示数均变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
3、如图所示，是一种测定油箱内油量的装置，其中R是滑动变阻器的电阻片，滑动变阻器的滑片和滑杆相连，滑杆可绕固定轴转动，另一端固定着一个浮子。下列说法正确的是(　　)
A．油量变少，电流表示数不变 B．油量越少，电流表示数越大
C．油量越多，电流表示数越小 D．油量越多，电流表示数越大
4、如图所示的电路中，R是滑动变阻器，L是小灯泡，闭合开关S，在确保各元件安全的前提下，把滑动变阻器的滑片P自左向右移动，下列选项正确的是（　　）
A．电流表示数变大 B．电流表示数不变
C．小灯泡L变亮 D．小灯泡L变暗

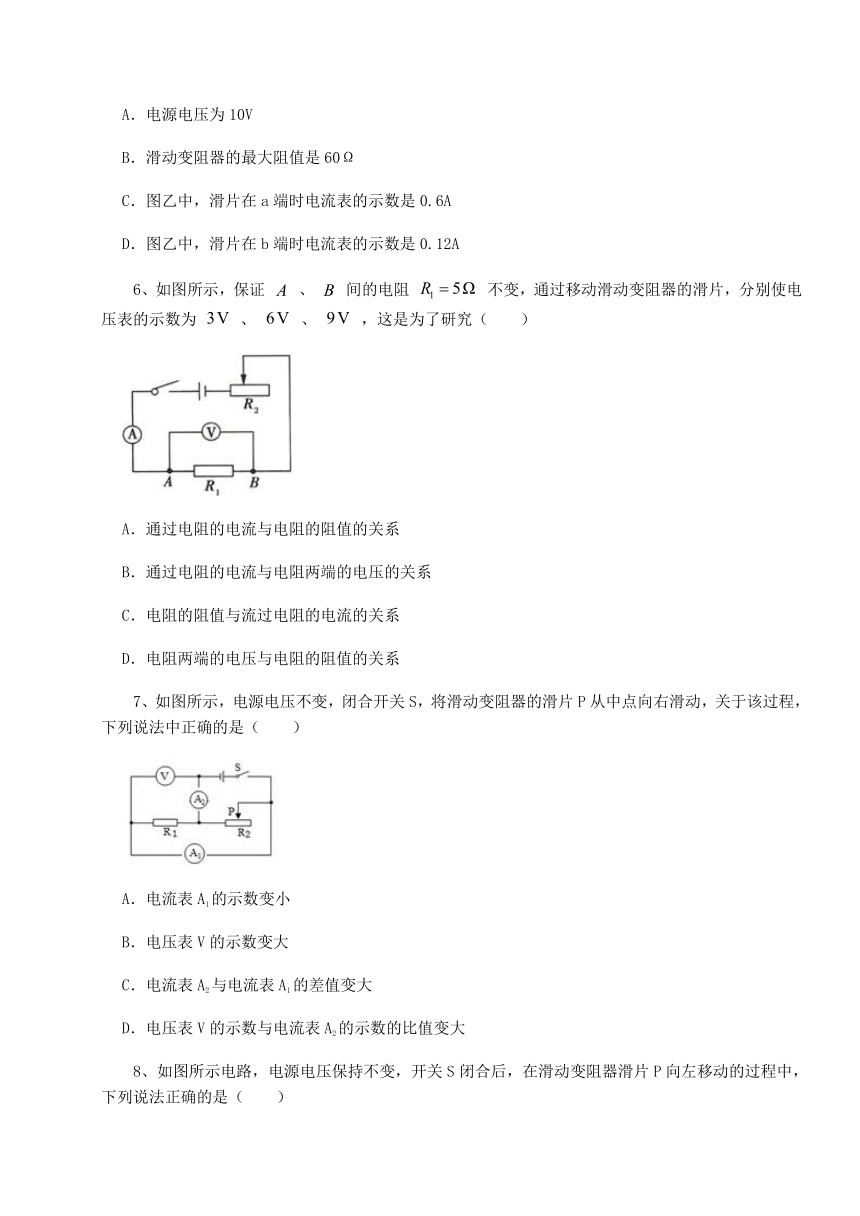

5、如图甲所示，电阻R＝10Ω，闭合开关，滑动变阻器的滑片从a端移动到b端的过程中，电流表示数变化范围为0.6A～0.1A。在图甲电路的基础上，增加一根导线改装成如图乙所示的电路。下列说法正确的是（　　）
A．电源电压为10V
B．滑动变阻器的最大阻值是60Ω
C．图乙中，滑片在a端时电流表的示数是0.6A
D．图乙中，滑片在b端时电流表的示数是0.12A
6、如图所示，保证 、 间的电阻 不变，通过移动滑动变阻器的滑片，分别使电压表的示数为 、 、 ，这是为了研究（　　）
A．通过电阻的电流与电阻的阻值的关系
B．通过电阻的电流与电阻两端的电压的关系
C．电阻的阻值与流过电阻的电流的关系
D．电阻两端的电压与电阻的阻值的关系
7、如图所示，电源电压不变，闭合开关S，将滑动变阻器的滑片P从中点向右滑动，关于该过程，下列说法中正确的是（　　）
A．电流表A1的示数变小
B．电压表V的示数变大
C．电流表A2与电流表A1的差值变大
D．电压表V的示数与电流表A2的示数的比值变大

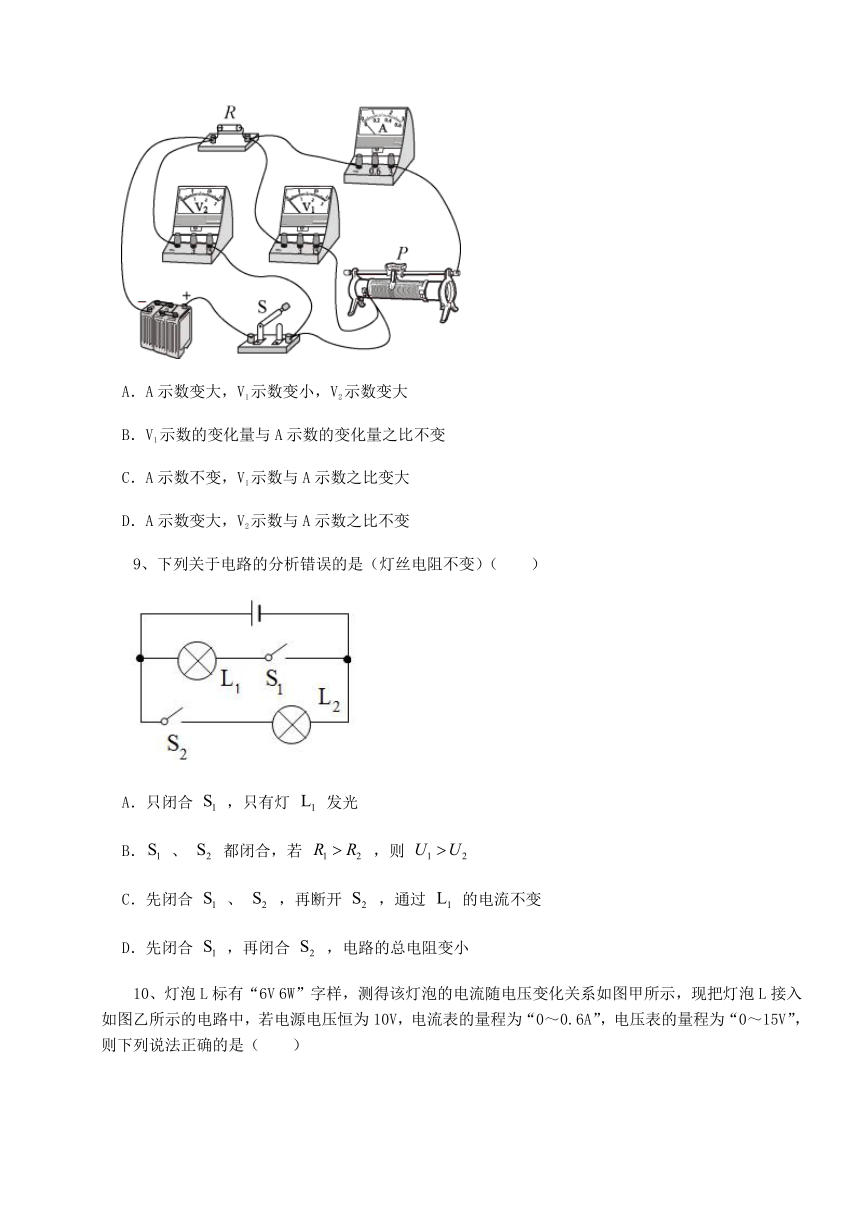

8、如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（　　）
A．A示数变大，V1示数变小，V2示数变大
B．V1示数的变化量与A示数的变化量之比不变
C．A示数不变，V1示数与A示数之比变大
D．A示数变大，V2示数与A示数之比不变
9、下列关于电路的分析错误的是（灯丝电阻不变）（　　）
A．只闭合 ，只有灯 发光
B． 、 都闭合，若 ，则
C．先闭合 、 ，再断开 ，通过 的电流不变
D．先闭合 ，再闭合 ，电路的总电阻变小

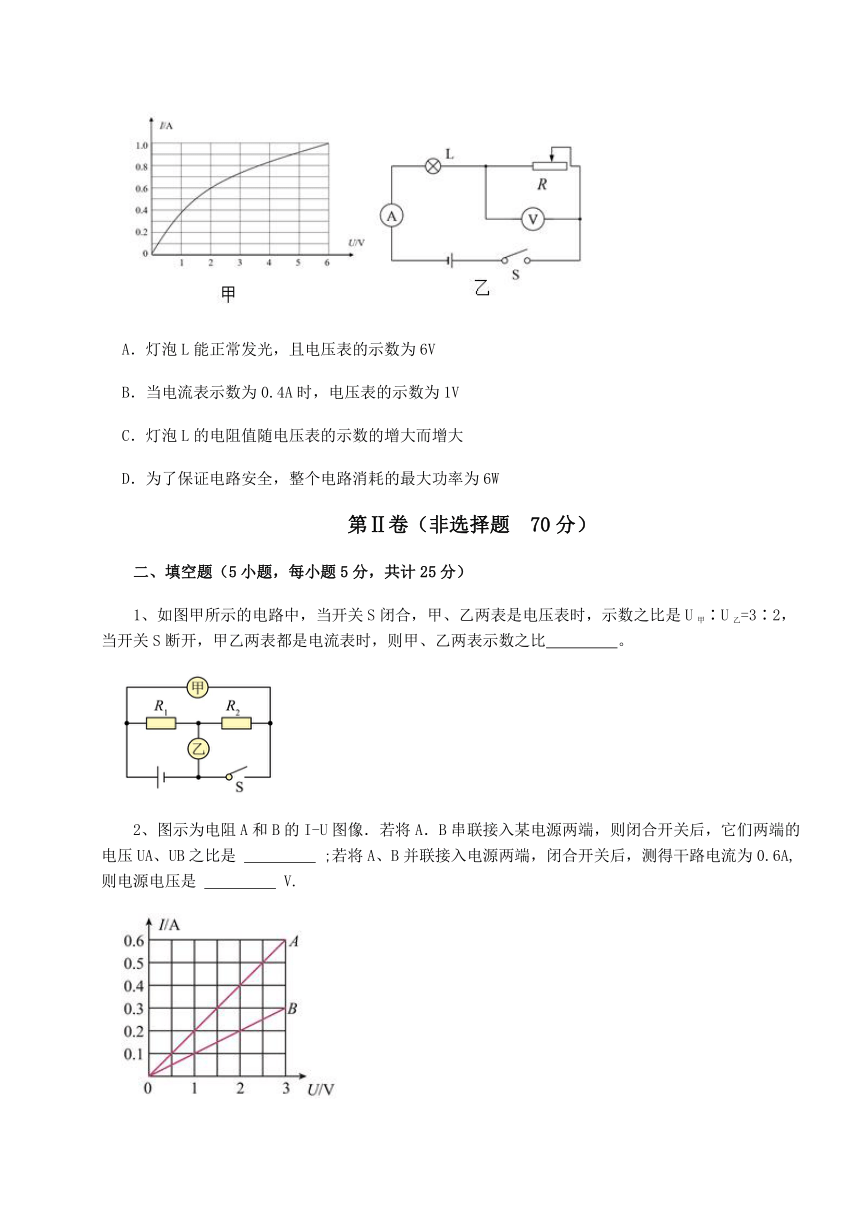

10、灯泡L标有“6V 6W”字样，测得该灯泡的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，若电源电压恒为10V，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（　　）
A．灯泡L能正常发光，且电压表的示数为6V
B．当电流表示数为0.4A时，电压表的示数为1V
C．灯泡L的电阻值随电压表的示数的增大而增大
D．为了保证电路安全，整个电路消耗的最大功率为6W
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题5分，共计25分）
1、如图甲所示的电路中，当开关S闭合，甲、乙两表是电压表时，示数之比是U甲∶U乙=3∶2，当开关S断开，甲乙两表都是电流表时，则甲、乙两表示数之比　 　。
2、图示为电阻A和B的I-U图像．若将A．B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是 　 　 ;若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A,则电源电压是 　 　 V.
3、如图所示，电源电压和灯泡L的电阻不变，灯泡L上标有“6V， 6W字样。当开关S、S1均闭合，滑片P移至a端时，电流表示数为2.0A，灯泡L正常发光；当开关S闭合，S1断开，滑片P移至b端时，电源电压U为　 　V，灯泡L的实际电功率P为　 　W。
4、如图所示，是探究焦耳定律的实验装置，已知R1”或“=”)
5、如图所示，电源电压保持不变，电阻R1=R2=R3=10Ω，要使R2、R3并联，应闭合开关　 　，此时电流表示数为I1；要使R1、R2串联，开关S1、S2应　 　（选填“断开”或“闭合”），此时电流表的示数为I2；则I1∶I2=　 　。
三、计算题（3小题，每小题7分，共计21分）
1、实验桌上有一个电学器件，该器件由两个定值电阻R1、R2并联组成，且被封闭在一个透明的有机玻璃壳内，如图甲所示。a、b是该器件的两个外露接线柱，电阻R1的阻值为20Ω。科技小组同学测得通过该器件的电流I和其两端电压U的数值，并绘制成如图乙所示的图像。求：
（1）电阻R2的阻值；
（2）当电阻R2两端电压为6V时，通过电阻R2的电流。
2、如图所示电路中，电源电压为3V不变，定值电阻R1=20Ω，R2为滑动变阻器，则：
（1）闭合开关，当滑片P在a端时，电流表示数为多少；
（2）滑片P在b端时电压表示数为2V，求滑动变阻器R2的最大阻值。
3、如图甲是某种半导体材料的电阻随温度变化的关系图像。如图乙是小明和他的同学根据半导体材料这种电阻的特性自制的半导体温度计的原理图，利用电流表的示数来指示某一空间的温度。已知电源电压恒为12V，电流表的量程为0.6A，R0为定值电阻。
请你回答下列问题：
（1）当环境温度为20℃时，电流表的示数为0.2A，则定值电阻R0的阻值为多少？
（2）该温度计能测量的最高温度为多少？此时电路中消耗的电功率为多少？
四、实验探究（2小题，每小题12分，共计24分）
1、做“探究电流与电阻的关系”实验时，可供选择的器材有：电压为6V 的电源，电流表（0~0.6A），电压表（0~3V），开关，阻值分别为5Ω、10Ω、15Ω 和20Ω的定值电阻各1个，最大阻值分别为10Ω和50Ω的滑动变阻器各1个，导线若干。
（1）如图所示的实验电路中，正确的是　 　，应选用最大阻值为　 　Ω的滑动变阻器；
（2）若按图乙所示电路图连接好电路后，闭合开关，可观察到电流表的指针　 　（选填“向右”“反向”或“几乎不”偏转；
（3）按正确电路图连接电路，闭合开关，电流表和电压表均有示数，但移动滑动变阻器的滑片时，两表的示数均保持不变，经判断是接线有误，错误可能是　 　；
（4）纠正错误后，依次更换定值电阻，并控制定值电阻两端电压为2.5V进行实验。请将记录实验数据的表格补充完整。
①　 　V。
实验序号 1 2 3 4
②　 　 20 15 10 5
③　 　 　 　 　 　
2、利用图甲进行“测量未知电阻”的实验．
电压U/V 1.5 2.0 　
电流I/A 0.30 0.42 0.50
电阻Rx/Ω 5.0 4.8 　
电阻Rx的平均值/Ω 　
（1）连接电路时，应将开关　 　．
（2）连接电路后，闭合开关，移动变阻器的滑片，电压表有示数，电流表始终无示数，造成这一现象的原因可能是________(只填序号)
A．Rx断路 B．Rx短路 C．电流表断路
（3）排除故障后，闭合开关，改变电阻Rx两端的电压，进行了三次测量，第三次实验中电压表示数如图乙所示，电压表读数为　 　 V.
（4）将实验数据填入上表并进行处理，三次所测电阻Rx的平均值为　 　 Ω.
（5）将电阻Rx换成小灯泡，重复上述实验，发现几次实验测得小灯泡的电阻相差比较大，原因可能是　 　．
-参考答案-
一、单选题
1、【答案】B
【解析】【解答】当开关S由断开到闭合时，灯泡被短路，电路中电流增大，电压表示数增大，电压表V与电流表A示数的乘积变大，电压表V与电流表A示数的比值为定值电阻阻值，不会变化。
故答案为：B。
【分析】分析电路结构，定值电阻和灯泡是串联关系，电流相等，用电器电压之和为电源电压，明确电流表和电压表的测量对象，利用串联电路电压规律和欧姆定律求解即可。
2、【答案】D
【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
在滑动变阻器的滑片P向左滑动的过程中，R1接入电路中的电阻变小，电路中的总电阻变小，由I＝ 可知，电路中的电流变大，即电流表的示数变大，BC不符合题意；
由U＝IR可知，R2两端的电压变大，
因串联电路中总电压等于各分电压之和，
所以，R1两端的电压变小，即电压表的示数变小，A不符合题意、D符合题意。
故答案为：D
【分析】在串联电路中，滑动变阻器的电阻减小，电流变大，减小的电阻分压减小。
3、【答案】D
【解析】【解答】根据图像，浮子和滑杆组成杠杆，当液面上升时，滑杆向下滑动，接入电路中的电阻减小，根据公式I=得：电流表示数变大，D符合题意。
故答案为：D.
【分析】分析电路，是一个串联电路，根据液面变化，分析电阻大小变化，再判断电流的变化。
4、【答案】A
【解析】【解答】AB．灯泡和变阻器并联，把滑动变阻器的滑片P自左向右移动，变阻器阻值减小，电压不变，根据 ，变阻器支路电流变大，灯泡支路电流不变，总电流变大，电流表示数变大，A符合题意，B不符合题意；
CD．因为并联，所以变阻器支路不影响灯泡，灯泡亮度不变，CD不符合题意。
故答案为：A。
【分析】灯泡和变阻器并联，滑片P自左向右移动，变阻器阻值减小，再结合欧姆定律分析解答。
5、【答案】D
【解析】【解答】A．由图甲知，变阻器与R串联，电流表测电路中电流，当滑片在a端时，电路为R的简单电路，此时电路中电阻最小，电流最大，由欧姆定律可得： ；
A不符合题意；
B．当滑片在b端时，变阻器连入阻值最大，电路中电流最小，由串联电路特点和欧姆定律可得，变阻器的最大值： ；
B不符合题意；
C．由图乙知，当滑片在a端时，两电阻并联，由并联电路特点和欧姆定律可得，电路的电流： ；
C不符合题意；
D．图乙中，滑片在b端时，电阻R被短路，电路中只有Rab，此时电流表的示数是 ，D符合题意。
故答案为：D
【分析】当电路图为甲时，定值电阻和滑动变阻器串联，结合电流的变化求解滑动变阻器的最大电阻；当电路图为乙图时，定值电阻和滑动变阻器的右侧并联，与左侧串联，结合滑动变阻器的电阻利用欧姆定律求解电流即可。
6、【答案】B
【解析】【解答】题中保证 、 间的电阻 不变，改变 两端的电压，即研究通过电阻的电流与电阻两端的电压的关系，B符合题意．
故答案为：B
【分析】当电阻一定时，改变电阻的分压，可以探究电流和电压的关系。
7、【答案】D
【解析】【解答】AB．由电路图可知，电阻R1与滑动变阻器R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源两端的电压。因电源电压不变，所以，滑片移动时，电压表V的示数不变，因并联电路中各支路独立工作、互不影响，所以，滑片移动时，通过电阻R1的电流不变，电流表A1的示数不变，AB不符合题意；
CD．将滑动变阻器的滑片P从中点向右滑动时，滑动变阻器接入电路中的电阻变大，由 可知，通过R2的电流变小，因并联电路中干路电流等于各支路电流之和，电流表A1的示数不变，所以，干路电流变小，即电流表A2的示数变小，故电流表A2与电流表A1的差值变小，则电压表V的示数与电流表A2的示数的比值变大，C不符合题意，D符合题意。
故答案为：D。
【分析】 由电路图可知，电阻R1与滑动变阻器R2并联，电流表A1测R1支路的电流，电流表A2测干路电流，电压表测电源两端的电压。 根据电源电压可知，电压表V的示数变化；根据并联电路中各支路独立工作可判断A1的示数不变；滑动变阻器的滑片P从中点向右滑动 ，接入电路的电阻变大；根据欧姆定律得出通过R2的电流变小，结合A1的示数不变，得出A2的示数变小，从而可判断CD选项.
8、【答案】B
【解析】【解答】由图可知，滑动变阻器与电阻串联，电流表A测量电路中的电流，电压表V1测量滑动变阻器两端的电压，电压表V2测量电源电压。开关S闭合后，在滑动变阻器滑片P向左移动的过程中，滑动变阻器接入的阻值变小，所以电路中的总电阻变小，由可知，电路中的电流变大，即电流表示数变大。根据分压规律可知，滑动变阻器接入的电阻变小，则两端的电压变小，即V1的示数变小，因为电源电压不变，所以V2的示数始终不变。
A．电流表A示数变大，V1示数变小，V2示数不变，A不符合题意；
B．电源电压不变，若滑动变阻器移动前后电流表的示数为I1、I2，结合串联电路电压规律可知，电压表V1示数的变化量为
即
所以V1示数的变化量与A示数的变化量之比不变，B符合题意；
C．V2示数不变，V1示数变小，A示数变大，V1示数与A示数之比变小，C不符合题意；
D．A示数变大，V2示数不变，V2示数与A示数之比变小，D不符合题意。
故答案为：B。
【分析】在串联电路中，电阻改变时，电流大小会改变，电阻减小，分压减小，其他位置分压变大。
9、【答案】B
【解析】【解答】A．只闭合S1，为L1的简单电路，只有L1发光，A正确，不符合题意；
B．闭合S1和S2，两灯并联，电压相等，B错误，符合题意；
C．先闭合S1和S2，两灯并联，再断开S2，只有L1发光，两次L1电压均为电源电压，灯电阻不变，故电流不变，C正确，不符合题意；
D．先闭合S1，再闭合S2，由简单电路变为并联电路，电阻减小，D正确，不符合题意。
故答案为：B。
【分析】并联电路中，干路电流等于各支路电流之和，用电器分得的电流与电阻成反比；两个电阻并联，等效电阻的大小等于两个电阻的乘积除以电阻之和，并联后的等效电阻小于任何一个分电阻。
10、【答案】D
【解析】【解答】A．灯泡正常发光时的电压UL=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数UR=U﹣UL=10V﹣6V=4V
A不符合题意；
B．由图象可知，当I=0.4A时，UL=1V，所以UR=U﹣UL=10V﹣1V=9V
B不符合题意；
C．灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小。C不符合题意；
D．由图象可知，当灯泡正常发光（UL=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率Pmax=UImax=10V×0.6A=6W
D符合题意。
故答案为：D。
【分析】分析电路结构，小灯泡和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，小灯泡分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压变化范围，利用功率公式P=UI求解功率即可。
二、填空题
1、【答案】1∶3
【解析】【解答】当甲、乙均为电压表时，闭合开关S，R1和R2串联，甲电压表测电源电压，乙电压表测R2两端的电压，因为U甲∶U乙=3∶2，即
由数学知识得
串联电路中各处的电流相等，R1、R2的阻值之比
当甲、乙均为电流表时，断开开关S，R1和R2并联，甲电流表测通过R2的电流，乙电流表测干路电流，并联电路中各个支路的电压相等，通过两个电阻的电流之比
则由数学知识得两表的示数之比为
【分析】若甲、乙均为电流表时，理清元件的连接方式及电表的测量对象，根据并联电路各支路电流之比等于各分电阻的反比求出支路电流之比，然后再根据干路电流等于各支路电流之和求出甲、乙两表的示数之比。
2、【答案】1:2；2
【解析】【解答】由图像可知，当UA=3V时，IA=0.6A，IB=0.3A由可得：；；若将A.B串联接入某电源两端，根据串联电路的特点，导体两端的电压与电阻成正比，所以；当将A、B两电阻并联后接在电源两端时，总电阻 ，电源电压．
【分析】根据电压和电流的比值，计算电阻；在串联电路中电流相等，根据电流判断分压比；利用并联电路电阻规律，计算总电阻；利用电流和电阻的乘积，计算电压。
3、【答案】6；1.5
【解析】【解答】当开关S、S1均闭合，滑片P移至a端时，滑动变阻器全部接入电路和小灯泡并联，因为灯泡L正常发光，根据并联电路的电压规律可知，电源电压等于灯的额定电压等于6V。
当开关S、S1均闭合，滑片P移至a端时，灯的电流为
灯的电阻为
滑动变阻器的最大电阻为
开关S闭合，S1断开，滑片P移至b端时，滑动变阻器全部接入电路和灯串联，此时灯的功率为
【分析】分析电路结构，灯泡和滑动变阻器是串联关系，电流相等，用电器电压之和为电源电压，明确电流表和电压表的测量对象，利用串联电路电压规律和欧姆定律求解即可。
4、【答案】<；<
【解析】【解答】由图可知， R1与R2 是串联在电路中，电流处处相等，设为I，并且 R1热量 Q=I2RT，I相等，R1【分析】串联电路电流处处相等，串联电路电阻两端的电压与电阻成正比，电阻大的产生的热量多.
5、【答案】S1、S2；断开；4∶1
【解析】【解答】如图所示，要使电阻R2、R3并联，则电流分别通过电阻R2、R3，则应闭合开关S1、S2，电阻R1处于短路状态；
要使R1、R2串联，电流从电源的正极流出依次经过R1、R2，则开关S1、S2都断开；
R2、R3并联时，电流表在干路上，则电流表的示数：，
R1、R2串联时，电流表测量串联电路中的电流，则电流表的示数：，
则有：。
【分析】各用电器并列连接是并联电路；用电器串联连接，是串联电路；根据电压和电阻的比值计算电流；根据并联电路各支路电流关系，计算总电流。
三、计算题
1、【答案】（1）解：由图乙可知，当U=6V时，通过其电路I=1.5A，由并联电路的电压特点可知，此时电阻R2两端电压为U=U1=U2=6V
由欧姆定律可得，当a、b两端电压为6V时通过电阻R1的电流为
由并联电路中电流特点可得，通过电阻R2的电流为I2=I-I1=1.5A-0.3A=1.2A
所以R2的阻值为
答：电阻 R2的阻值为5Ω；
（2）解：由(1)可知，当电阻R2两端电压为6V时，通过电阻R2的电流为I2= 1.2A
答：当电阻R2两端电压为6V时，通过电阻 R2的电流为1.2A。
【解析】【分析】两个电阻并联，电压相同，分得的电流与电阻成反比，结合干路电流和其中一条支路电流求解流过电阻R2的电流，结合欧姆定律求解电阻的阻值。
2、【答案】（1）解：闭合开关，当滑片P在a端时，电路中只有R1工作，电流表示数为通过R1的电流，根据欧姆定律
答：闭合开关，当滑片P在a端时，电流表示数为0.15A。
（2）解：滑片P在b端时，滑动变阻器的阻值最大，此时电路为R1与R2的串联电路，电压表测R2两端电压，电压表示数为2V，根据串联电路分压原理，R1两端的电压为U1=U-U2=3V-2V=1V
电路为串联电路，通过R1的电流为
滑动变阻器R2的最大阻值
答：滑动变阻器R2的最大阻值为40Ω。
【解析】【分析】（1）利用电压和电阻的比值计算电流；（2）根据电压和电阻的比值计算电流；电压和电流的比值计算电阻。
3、【答案】（1）解：由图甲知，当环境温度为20℃时，半导体的电阻R=50Ω。由图乙知，半导体电阻与定值电阻串联在电路中，则电路中的总电阻
那么定值电阻R0=R总-R=60Ω-50Ω=10Ω
答：定值电阻R0的阻值为10Ω；
（2）解：当电路中电流为最大值，即电流表的最大示数0.6A时，所测的温度最高，那么此时电路中的总电阻
半导体电阻的阻值R＇=R总-R0=20Ω-10Ω=10Ω
由图甲知，当半导体电阻R＇=10Ω时，温度为100℃。
此时电路中消耗的电功率P=UImax=12V×0.6A=7.2W
答：该温度计能测量的最高温度为100℃，此时电路中消耗的电功率为7.2W。
【解析】【分析】（1）结合电路的电流和电压，利用欧姆定律求解总电阻，减去半导体电阻的阻值，即为定值电阻的阻值；
（2）电路中的最大电流为0.6A，利用欧姆定律求解总电阻，减去定值电阻的阻值即为半导体电阻的阻值，根据图像求解此时的温度，利用公式P=UI求解功率即可。
四、实验探究
1、【答案】（1）甲；50
（2）几乎不
（3）滑动变阻器下面的两个接线柱接入电路
（4）2.5；电阻R/Ω；电流I/A
【解析】【解答】(1)探究电流与电阻的关系，电阻、滑动变阻器、电流表串联于电路，电流表测整个电路的电流，电压表测电阻两端的电压；再根据电流表、电压表的接线方法知，实验电路中，正确的是甲。
当接入阻值为20Ω的定值电阻时，其两端的电压不能超过3V，根据串联电路分压的特点可得
则变阻器接入电路的最小阻值为
故答案为：应选用最大阻值为50Ω的滑动变阻器。
(2)由图乙知，电压表串联接入了电路，因电压表的内阻很大，接入电路时，相当于电路断路，故电流表的指针几乎不动。
(3)按正确电路图连接电路，闭合开关，电流表和电压表均有示数，说明电路是通路，两表连接没有问题，但移动滑动变阻器的滑片时，两表的示数均保持不变，说明滑动变阻器以最大值接入了电路，即滑动变阻器下面的两个接线柱接入电路。
(4)①探究电流与电阻的关系时，应保持电阻的两端的电压不变，本实验，电阻两端的电压控制在2.5V，故
②由表格数据知，此格内容应为： 。
③因探究的是电流与电阻的关系，为了获得电流与电阻的关系，还应记录每次通过定值电阻的电流值，故表格内容为： 。
【分析】（1）定值电阻和滑动变阻器串联，电流相同，分得的电压与电阻成正比，结合实验电阻的最大值和设定的电压求解滑动变阻器的最小电阻，结合该电阻数值选择滑动变阻器；
（2）电压表串联在电路中，电阻很大，电流几乎为零；
（3）滑动变阻器有四个接线柱，选择的接线柱应一上一下，结合题目要求选择相应的接线柱；
（4）通过实验最后得出，当电压一定时，电流和电阻成反比。
2、【答案】（1）断开
（2）A
（3）2.5
（4）4.9
（5）灯丝的电阻与温度有关
【解析】【解答】(1)为保护电路元件的安全，连接电路时开关应该断开。(2)连接电路后,闭合开关,移动变阻器的测片,电压表有示数,说明电压表与电源之间是通路;电流表无示数,表示电路是开路(即电压表并联部分断路),或电流表短路;综合题意,Rx断路。故答案为：A.(3)由图乙知，电压表的量程为0 3V，分度值为0.1V，示数为2.5V；(4)根据欧姆定律R3＝U/I＝2.5V/0.50A＝5.0Ω,所测电阻Rx的平均值为 ＝4.9Ω；(5)将电阻RX换成小灯泡，重复上述实验，发现几次实验测得小灯泡的电阻相差比较大，原因可能是电阻大小还跟温度有关。
【分析】（1）为了保证电路安全，拆装电路时，开关应处于断开状态，
（2）分析电路结构，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可；
（3）结合电压表选择的量程和分度值，根据指针读数即可；
（4）结合电阻两端的电压和电流，利用欧姆定律求解电阻即可；
（5）当电流和电阻大小相同时，导体的通电时间越长，产生的热量越多。
