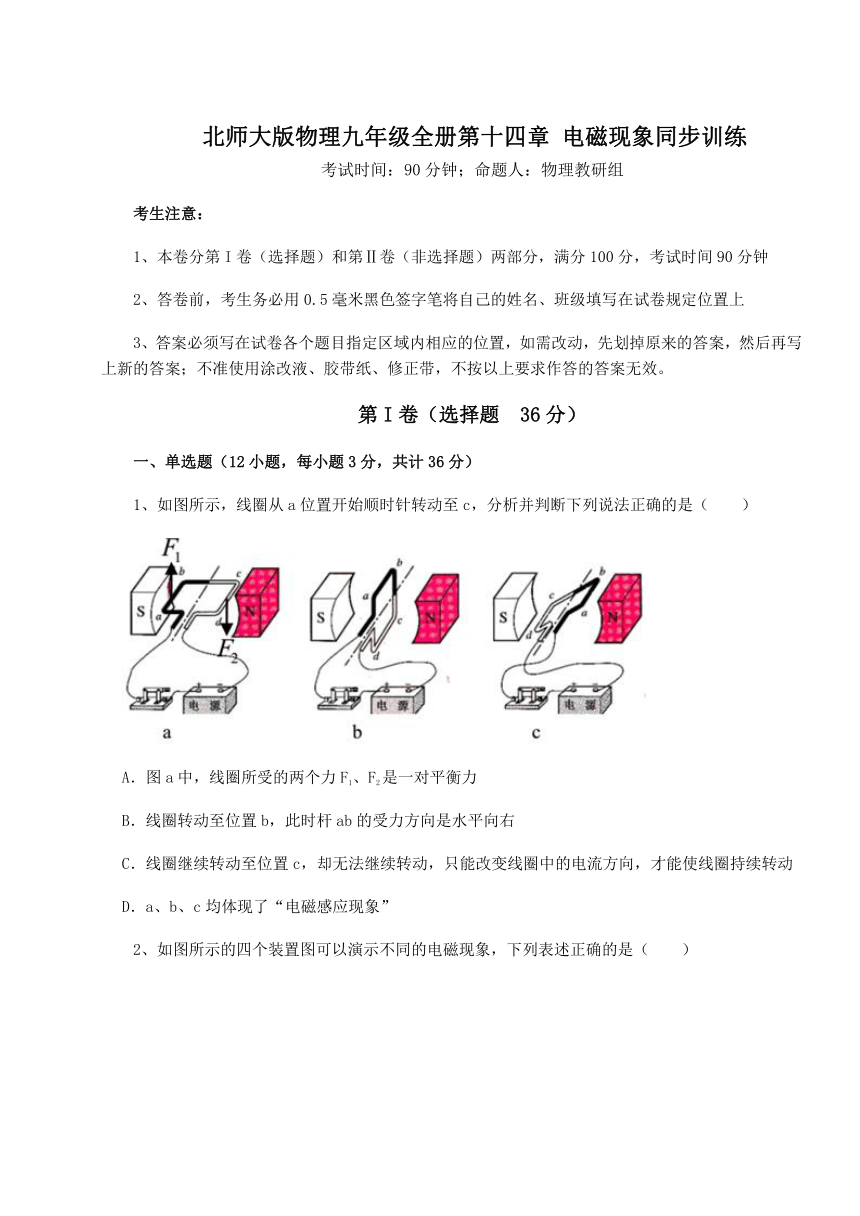

北师大版物理九年级全册第十四章 电磁现象同步训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 36分）
一、单选题（12小题，每小题3分，共计36分）
1、如图所示，线圈从a位置开始顺时针转动至c，分析并判断下列说法正确的是（　　）
A．图a中，线圈所受的两个力F1、F2是一对平衡力
B．线圈转动至位置b，此时杆ab的受力方向是水平向右
C．线圈继续转动至位置c，却无法继续转动，只能改变线圈中的电流方向，才能使线圈持续转动
D．a、b、c均体现了“电磁感应现象”

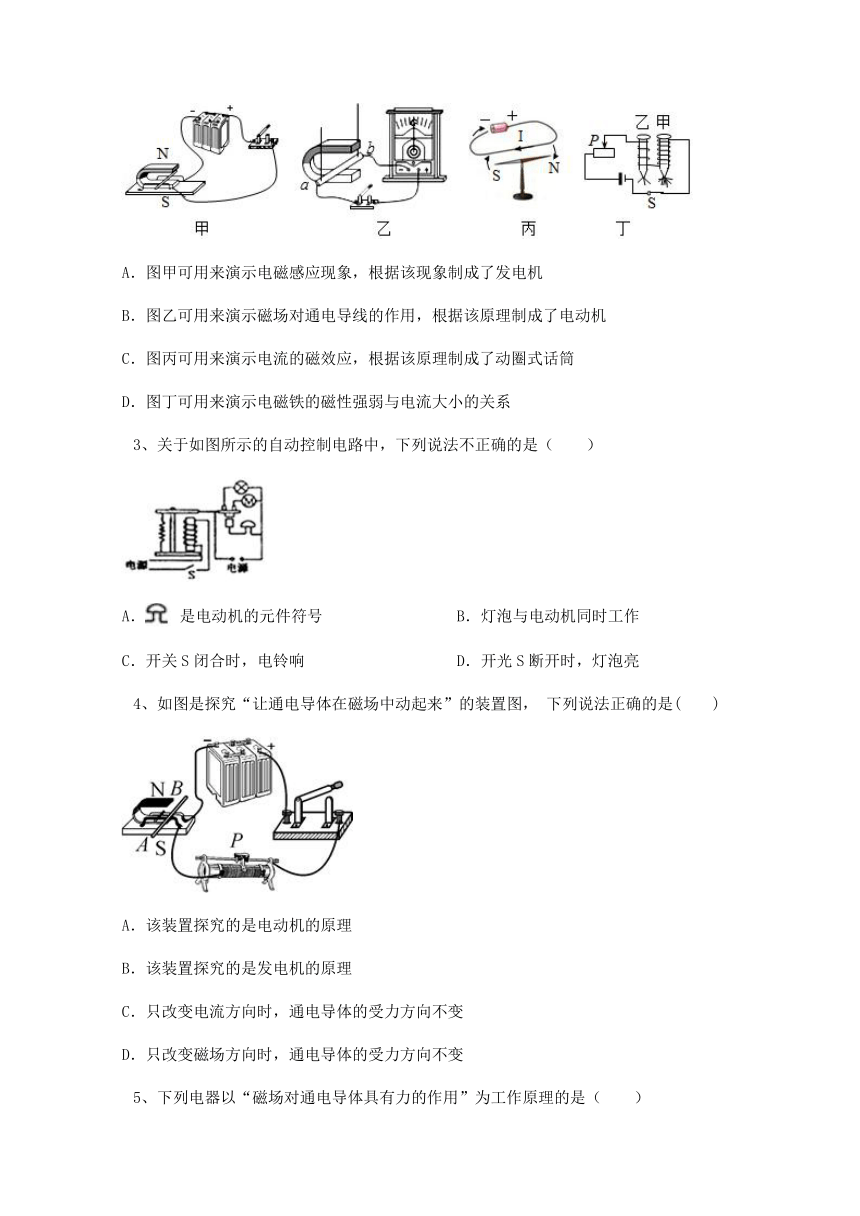

2、如图所示的四个装置图可以演示不同的电磁现象，下列表述正确的是（　　）
A．图甲可用来演示电磁感应现象，根据该现象制成了发电机
B．图乙可用来演示磁场对通电导线的作用，根据该原理制成了电动机
C．图丙可用来演示电流的磁效应，根据该原理制成了动圈式话筒
D．图丁可用来演示电磁铁的磁性强弱与电流大小的关系
3、关于如图所示的自动控制电路中，下列说法不正确的是（　　）
A． 是电动机的元件符号 B．灯泡与电动机同时工作
C．开关S闭合时，电铃响 D．开光S断开时，灯泡亮
4、如图是探究“让通电导体在磁场中动起来”的装置图， 下列说法正确的是(　　)
A．该装置探究的是电动机的原理
B．该装置探究的是发电机的原理
C．只改变电流方向时，通电导体的受力方向不变
D．只改变磁场方向时，通电导体的受力方向不变
5、下列电器以“磁场对通电导体具有力的作用”为工作原理的是（　　）
A．电动机 B．电饭锅 C．电热水器 D．电磁铁

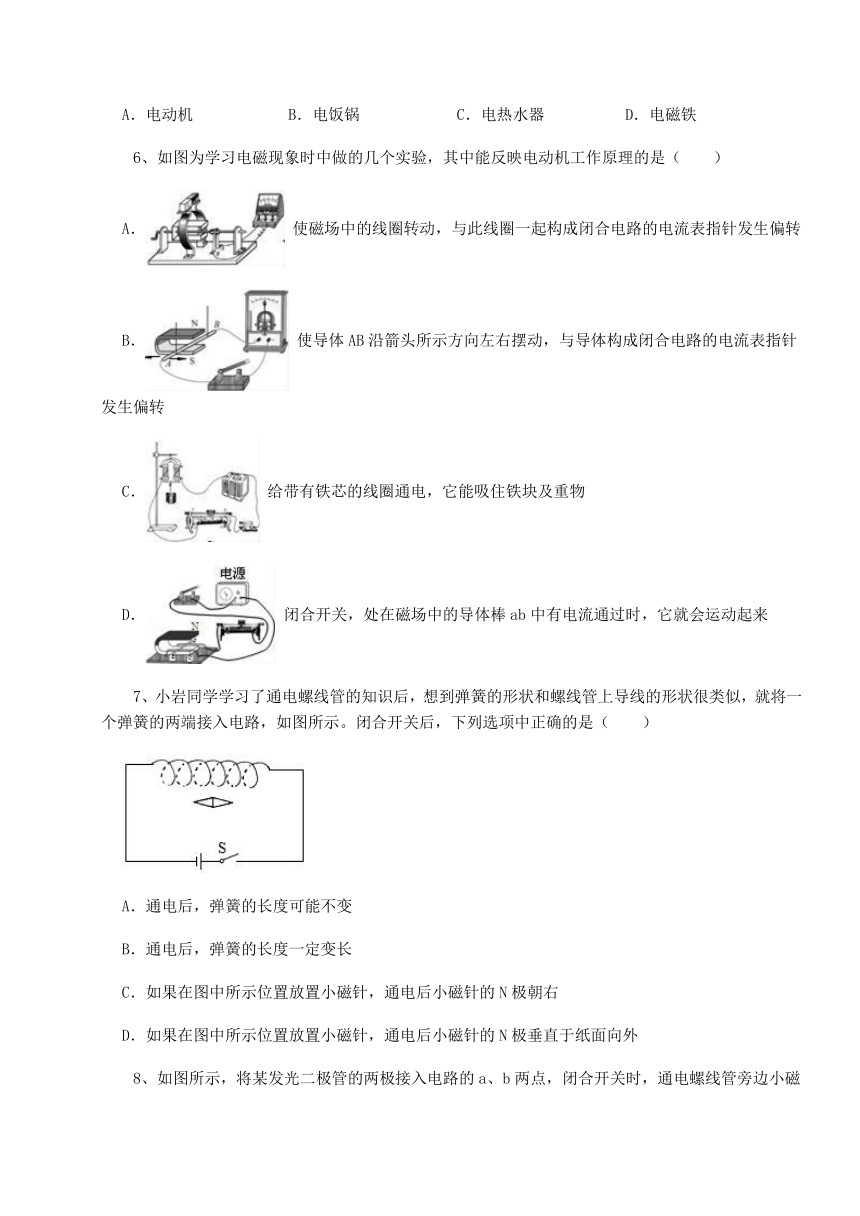

6、如图为学习电磁现象时中做的几个实验，其中能反映电动机工作原理的是（　　）
A． 使磁场中的线圈转动，与此线圈一起构成闭合电路的电流表指针发生偏转
B． 使导体AB沿箭头所示方向左右摆动，与导体构成闭合电路的电流表指针发生偏转
C． 给带有铁芯的线圈通电，它能吸住铁块及重物
D． 闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来
7、小岩同学学习了通电螺线管的知识后，想到弹簧的形状和螺线管上导线的形状很类似，就将一个弹簧的两端接入电路，如图所示。闭合开关后，下列选项中正确的是（　　）
A．通电后，弹簧的长度可能不变
B．通电后，弹簧的长度一定变长
C．如果在图中所示位置放置小磁针，通电后小磁针的N极朝右
D．如果在图中所示位置放置小磁针，通电后小磁针的N极垂直于纸面向外

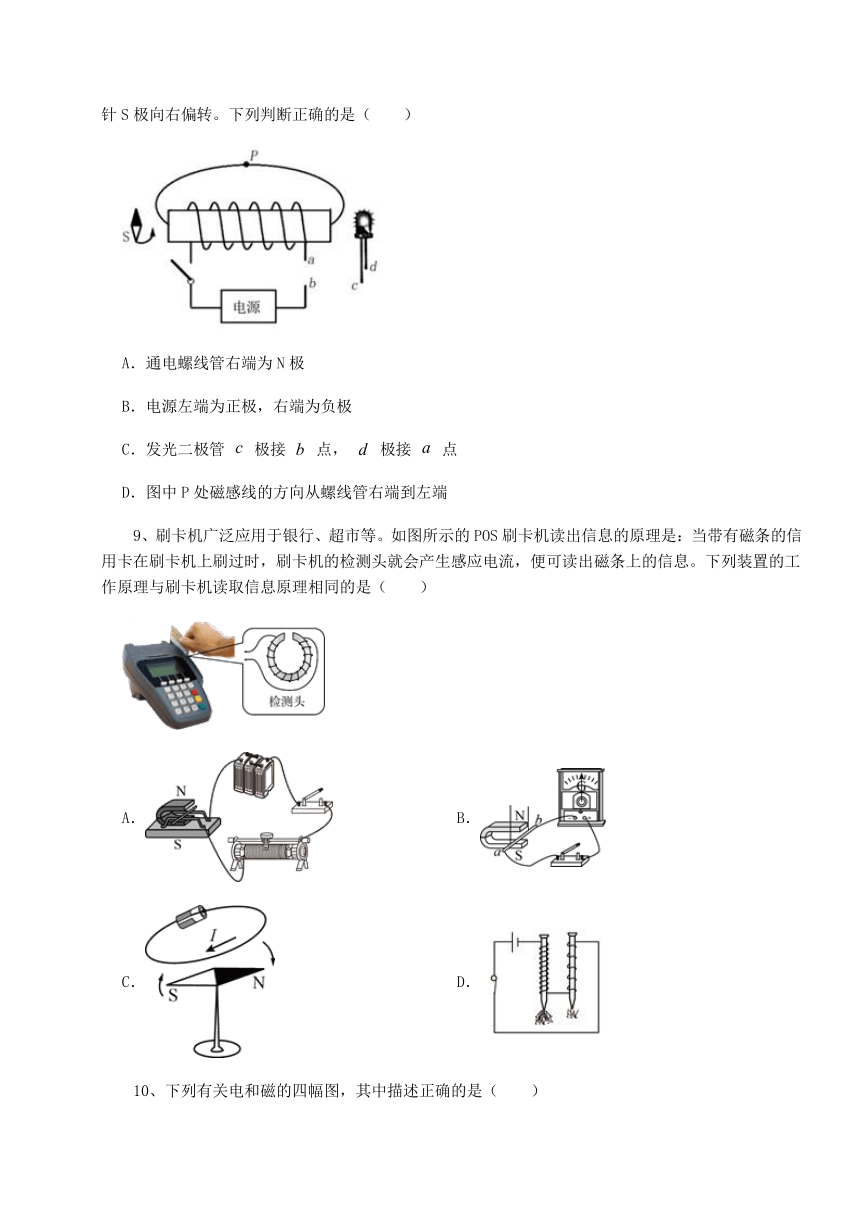

8、如图所示，将某发光二极管的两极接入电路的a、b两点，闭合开关时，通电螺线管旁边小磁针S极向右偏转。下列判断正确的是（　　）
A．通电螺线管右端为N极
B．电源左端为正极，右端为负极
C．发光二极管 极接 点， 极接 点
D．图中P处磁感线的方向从螺线管右端到左端
9、刷卡机广泛应用于银行、超市等。如图所示的POS刷卡机读出信息的原理是：当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。下列装置的工作原理与刷卡机读取信息原理相同的是（　　）
A． B．
C． D．

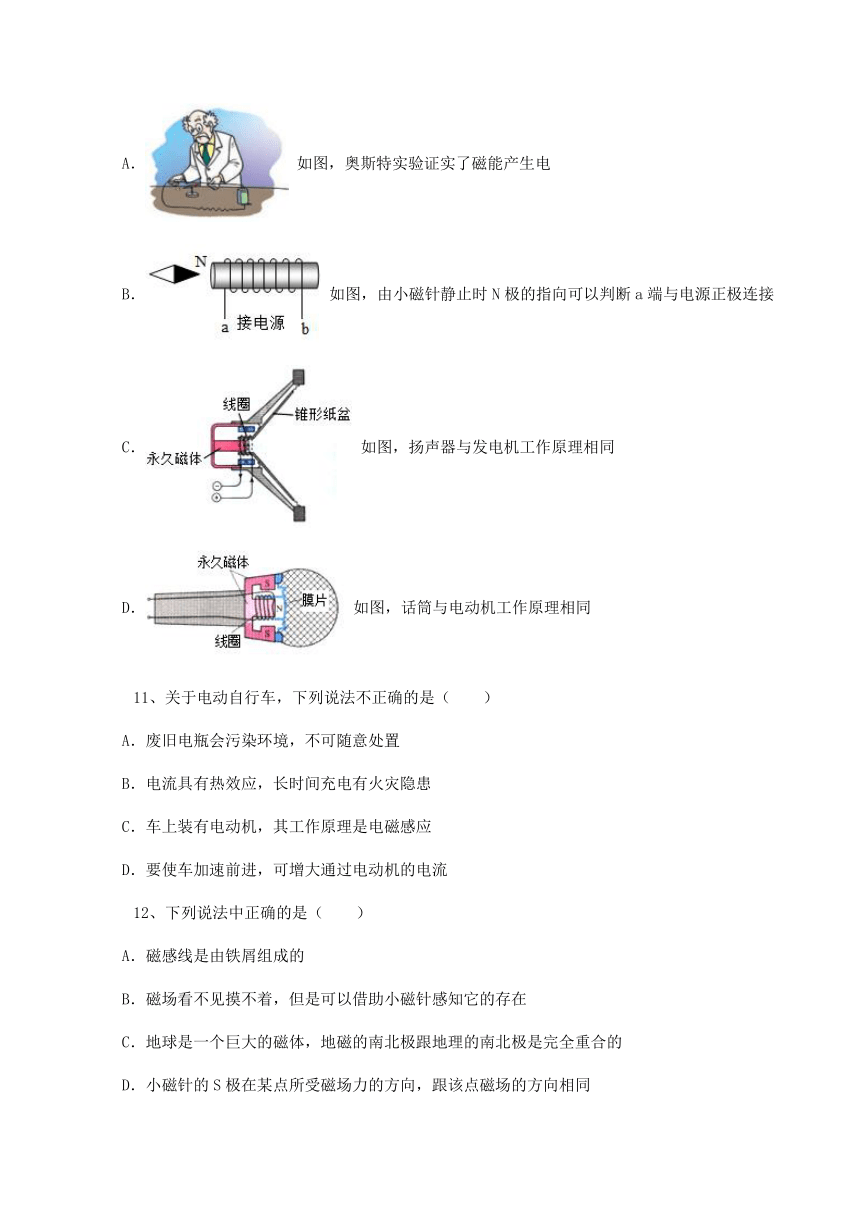

10、下列有关电和磁的四幅图，其中描述正确的是（　　）
A． 如图，奥斯特实验证实了磁能产生电
B． 如图，由小磁针静止时N极的指向可以判断a端与电源正极连接
C． 如图，扬声器与发电机工作原理相同
D． 如图，话筒与电动机工作原理相同
11、关于电动自行车，下列说法不正确的是（　　）
A．废旧电瓶会污染环境，不可随意处置
B．电流具有热效应，长时间充电有火灾隐患
C．车上装有电动机，其工作原理是电磁感应
D．要使车加速前进，可增大通过电动机的电流
12、下列说法中正确的是（　　）
A．磁感线是由铁屑组成的
B．磁场看不见摸不着，但是可以借助小磁针感知它的存在
C．地球是一个巨大的磁体，地磁的南北极跟地理的南北极是完全重合的
D．小磁针的S极在某点所受磁场力的方向，跟该点磁场的方向相同
第Ⅱ卷（非选择题 64分）
二、填空题（6小题，每小题6分，共计36分）
1、扬声器与　 　的工作原理相同（选填“发电机”或“电动机”），　 　（选填“是”或“不是”）根据电磁感应现象制成。由于通过线圈的电流是　 　的电流，线圈就不断地来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。
2、如图所示是一种水位自动报警器原理图，水位没有到达金属块A时，　 　灯亮，水位到达金属块A时，　 　灯亮。
3、通电螺线管的N、S极如图所示，由此可判断电流是从　 　（选填a或b）端流入螺线管的。
4、图甲为一台简易电动机，它由一节旧电池、小块铷磁铁和线框组成，磁铁吸在电池下端，线框由裸铜导线绕制；图乙为电动机工作原理图，箭头表示磁感线方向。根据图乙可知，磁铁上端为　 　（填“N”或“S”）极；已知磁场对线框左边的作用力垂直于纸面向里，则线框右边受到的磁场力垂直于纸面　 　（填“向外”或“向里”），线框在转动过程中将　 　能转化为　 　能。
5、如图所示是一种动圈式耳机的内部结构示意图。当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜 　 　（选填“向左”“向右”或“左右往复”）运动。音圈之所以运动，是由于磁场对 　 　有力的作用，此现象中能量转化情况是 　 　。
6、如图所示是某实验小组的同学进行电磁学实验的装置。
（1）当开关S闭合后，可以观察到磁场中金属棒ab在导轨上向右运动，这说明磁场对导电体有　 　。
（2）若只对调电源正负极接线，金属棒ab会向左运动，这说明通电导体在磁场中受力的方向与　 　有关。
三、实验探究（2小题，每小题14分，共计28分）
1、探究影响电磁铁磁性强弱的因素时，将漆包线绕在铁钉上自制简易电磁铁，连接如图的电路：
（1）实验时用电磁铁吸引大头针的数量来反映　 　；
（2）闭合开关，电磁铁的下端为　 　极；
（3）断开开关，铁钉上仍吸附有少许大头针，这是因为铁钉被　 　了；
（4）为了探究电磁铁磁性的强弱与电流大小是否有关，应进行的操作是　 　。
2、图是探究通电螺线管外部磁场分布的实验过程图（俯视图），其中深色端是小磁针北极。
（1）当螺线管通电时，周围的小磁针的分布如图甲所示，据此可得结论
①通电螺线管周围存在　 　；
②通电螺线管外部磁场分布与　 　的磁场相似，此时螺线管的右端是　 　极；
（2）当螺线管的电流如图乙时，小磁针的分布如图乙所示（其中深色端是北极），据此可知通电螺线管外部磁场分布跟　 　有关；
（3）下列做法中，一定能使乙图中的通电螺线管磁性增强的是　 　。[只填序号]
①将有磁性的条形磁体插入螺线管中
②将没有磁性的铁芯插入螺线管中
③增大通过螺线管的电流
④增加螺线管的匝数
-参考答案-
一、单选题
1、【答案】C
【解析】A．图a中，线圈所受的两个力F1、F2没有作用在同一直线上，不是平衡力，故A不符合题意；
B．线圈转动至位置b，此时杆ab的受力的方向是竖直向上，故B不符合题意；
C．线圈继续转动至位置c，无法继续转动，磁场方向不变而电流方向发生改变，线圈受到磁场力的方向改变，线圈就可以按原方向继续转动，故C符合题意；
D．a、b、c说明了通电线圈在磁场中受到力的作用，故D不符合题意。
故答案为：C
【分析】通电导体在磁场中受力的作用，受力方向和电流方向有关，这个过程中将电能转化为机械能。
2、【答案】D
【解析】解：A、甲图中开关闭合后，导体棒内通以电流，则导体在磁场力的作用下发生运动，故演示的为磁场对电流的作用，利用该原理制成了电动机，A不符合题意；
B、乙图中导体棒AB在磁场中做切割磁感线运动时，电流表中会产生感应电流，故演示的为电磁感应，利用该原理制成了发电机，B不符合题意；
C、放在小磁针上方的导线中有电流通过时，小磁针会发生偏转，说明通电导体周围产生了磁场，即演示了电流的磁效应，C不符合题意；
D、图中两电磁铁串联，通过的电流相等，但两电磁铁线圈的匝数不同，可用来演示电磁铁的磁性强弱与线圈匝数多少的关系，滑动变阻器可以改变电路的流，可以探究电磁铁的磁性强弱与电流大小的关系，D符合题意。
故答案为：D
【分析】电流可以产生磁场，即电流有磁效应，可以用来制作电磁铁，电流越强，磁场就越强。
3、【答案】A
【解析】A．选项中符号是电铃的元件符号，A错误，符合题意；
BD．当开关S断开时，电磁铁没有磁性，衔铁抬起，使触点与上端连接，电灯、电动机同时工作，BD正确，不符合题意；
C．当开关S闭合时，控制电路工作，电磁铁获得磁性，吸引衔铁，使触点与上端断开，电灯、电动机停止工作，同时触点与下端连通，使电铃工作，C正确，不符合题意。
故答案为：A
【分析】电路图中，不同的用电器会相应的符号。
4、【答案】A
【解析】A. 电动机是将电能转化为机械能的装置，故电动机就是利用上述的通电导体在磁场中受力的作用的原理制成的，A符合题意；
B. 发电机是基于电磁感应定律和电磁力定律制成的，B不符合题意；
C. 在如图所示的电路中，电流方向从A端流向B端，根据左手定则，通电导体的受力方向向左，改变电流方向，电流从B端流向A段，根据左手定则，通电导体的受力方向向右，通电导体的受力方向改变，C不符合题意；
D. 在如图所示的电路中，磁场方向向下，根据左手定则，通电导体的受力方向向左，改变磁场方向，磁场方向向上，根据左手定则，通电导体的受力方向向右，通电导体的受力方向改变，D不符合题意；
故答案为：A
【分析】本题考查了电动机、发电机的工作原理，以及通电导体在磁场中受力方向的判断，主要运用左手定则进行判断。
5、【答案】A
【解析】磁场对电流有力的作用，使得导体在力的作用下运动，是电动机的工作原理，A符合题意。
故答案为：A.
【分析】电动机利用磁场对电流的力的作用工作的。
6、【答案】D
【解析】A、该图是电磁感应实验，线圈在磁场中做切割磁感线运动时，闭合电路中就会产生感应电流，不符合题意；
B、该图是电磁感应实验，使导体AB沿箭头所示方向左右摆动，做切割磁感线运动，闭合电路中会产生感应电流，电流表指针发生偏转，不符合题意；
C、给带有铁芯的线圈通电，它能吸住铁块及重物，表明通电螺线管周围存在磁场，不符合题意；
D、闭合开关，处在磁场中的导体棒ab中有电流通过时，它就会运动起来，表明通电导体在磁场中受到力的作用，这是电动机的工作原理，符合题意．
故答案为：D．
【分析】电动机的工作原理是通电导体在磁场中受到力的作用而运动。
7、【答案】C
【解析】AB．通电后，螺线管的每一圈导线相当于一个小磁体，这些小磁体的N和S极靠在一起，相互吸引，弹簧的长度会缩短，AB不符合题意；
CD．螺线管中电流从右端流入，左端流出，根据安培定则可知，螺线管的左端为N极，右端为S极，根据异名磁极相互吸引可知，小磁针的N极朝右，C符合题意，D不符合题意。
故答案为：C。
【分析】导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律，此即为发电机的工作原理，产生的电流方向与导体棒的运动方向和磁场方向有关。
8、【答案】C
【解析】A．根据同名磁极相互排斥，异名磁极相互吸引可知，通电螺线管的左端为N极，右端为S极，A不符合题意；
B．根据安培定则可知，当通电螺线管的左端为N极时，螺线管上的电流方向向上，因为电流是从电源正极流出的，所以电源右端为正极，左端为负极，B不符合题意；
C．发光二极管具有单向导电性，只有电流从长针进短针出时，二极管才发光，所以发光二极管 极接 点， 极接 点，C符合题意；
D．磁感线的方向是从N极到S极，所以图中P处磁感线的方向从螺线管左端到右端，D不符合题意。
故答案为：C。
【分析】根据通电螺线管旁小磁针s极的指向，确定通电螺线管的南北极，然后运用右手定则判断通电螺线管中电流方向，最后根据“发光二极管具有单向导电性，只有电流从长针进短针出时，二极管才发光”确定发光二极管两端的接入方式。
9、【答案】B
【解析】刷卡机检测头利用的是电磁感应现象原理。
A．如图电路中有电源，是通电线圈在磁场中受力运动，A不符合题意；
B．如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，B符合题意；
C．如图反映电流周围存在着磁场，C不符合题意；
D．该实验是研究电磁铁磁性强弱与线圈匝数的关系，D不符合题意。
故答案为：B。
【分析】闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这种现象是电磁感应现象。
10、【答案】B
【解析】A．该图是奥斯特实验，证明通电导线周围有磁场，演示的是电流的磁效应，A不符合题意；
B．当小磁针自由静止时，根据磁极间的作用规律可以确定，相互靠近的一定是异名磁极；因此螺线管的左端为S极，右端为N极，根据螺线管的N极，再结合螺线管的线圈绕向，利用安培定则可以确定螺线管中的电流方向是从螺线管的左端流入、右端流出，电流是从电源的正极流出回到负极，所以a端与电源正极连接，B符合题意；
C．动圈式扬声器是将电信号转化成声信号，将电能转化为机械能，其原理与电动机的工作原理相同，C不符合题意；
D．动圈式话筒是将声信号转化为电信号，将机械能转化为电能，其工作原理与发电机的工作原理相同，D不符合题意。
故答案为：B。
【分析】导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律，此即为发电机的工作原理，产生的电流方向与导体棒的运动方向和磁场方向有关。
11、【答案】C
【解析】解：A、废旧电瓶中含有重金属等，随意丢弃会污染环境，A不符合题意；
B、电流通过导体，电能转化为内能，利用了电流的热效应，所以长时间充电有火灾隐患，B不符合题意；
CD、电动机的工作原理是通电导体在磁场中受到力的作用，电流越大，磁性越强，导体受力越大，电动车运动越快，C错误，符合题意，D不符合题意。
故答案为：C
【分析】电流通过导体，电能转化为内能，利用了电流的热效应.
电动机是利用通电导体在磁场中受到力的作用的原理制成的；导体受力的大小与电流的大小以及磁场大小有关.
12、【答案】B
【解析】A．磁感线是不存在的，磁感线是铁屑组成的说法错误，A不符合题意；
B．磁场看不见摸不着，根据磁场的性质磁场会对置于其中的磁体产生力的作用，因此可以借助小磁针感知它的存在，这是典型的转换法，B符合题意；
C．地球是一个巨大的磁体，地磁场的南极在地理北极附近，地磁场的北极在地理南极附近，二者并不完全重合，C不符合题意；
D．小磁针的N极在某点所受磁场力的方向，跟该点磁场的方向相同，D不符合题意。
故答案为：B。
【分析】磁场是磁体周围存在的一种看不见的特殊物质；可以通过小磁针反应磁场的分布。
二、填空题
1、【答案】电动机；不是；变化
【解析】【解答】扬声器是通过电流大小不同，使得通电导线在磁场中受到的力大小不同，从而使得线圈振动，线圈振动，带动纸盆振动，从而发出声音，电动机也是因为通电导体在磁场中受到力的作用，从而使得通电线圈在磁场中转动，所以扬声器与电动机的工作原理相同。
电动机与扬声器都是使用通电导线在磁场中受到力的作用这一原理制成的，所以不是根据电磁感应现象制成。
使用扬声器时，通过扬声器线圈的电流是大小不断发生变化的电流，从而使得在磁场中受到不同的力，从而使得线圈振动，带动纸盆振动，发出声音。
【分析】处在磁场中的通电导体棒，电流对导体棒有力的作用，导体棒就会运动起来，这就是电动机的原理；导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律，此即为发电机的工作原理，产生的电流方向与导体棒的运动方向和磁场方向有关。
2、【答案】绿；红
【解析】【解答】由图知道，当水位没有达到A时，电磁铁没有磁性，故只有L1灯亮；当水位到达A时电路接通，电磁继电器有磁性，且根据右手定则知道上端为S极，衔铁就会在电磁力吸引的作用下与L2灯接通，L2灯亮。
【分析】当水位到达A时，由于一般水具有导电性，那么电磁铁所在电路被接通，吸引衔铁向下，从而接通红灯所在电路，此时红灯亮，而绿灯不亮。
3、【答案】a
【解析】【解答】由于通电螺线管的左端是S极、右端N极，由安培定则可知，用右手握住通电螺线管，让大拇指指向右侧，此时四指所知的方向即为电流的方向，电流从左侧流入，即电流是从a端流入螺线管的。
【分析】结合通电螺线管的N极和S极，利用右手螺旋定则求解通电螺线管的电流方向，判断电流的方向即可。
4、【答案】N；向外；电；机械
【解析】【解答】解：图甲为一台简易电动机，它由一节旧电泡、小块铷磁铁和线框组成，磁铁吸在电池下端，线框由裸铜导线绕制；图乙为电动机工作原理图，箭头表示磁感线方向。根据图乙可知，在磁体外部，磁感线总是从N极发出，回到S极，磁铁上端为N极；已知磁场对线框左边的作用力垂直于纸面向里，根据左手定则判断，电流相反，线框右边受到的磁场力垂直于纸而向外，线框在转动过程中将电能转化为机械能。
故答案为：N；向外；电；机械。
【分析】在磁体外部，磁感线总是从N极发出，回到S极；再根据左手定则判断 磁场力方向.线框在转动，故将电能转化为机械能.
5、【答案】左右往复；通电导体；电能转化为机械能
【解析】【解答】当音圈中有大小和方向反复变化的电流通过时，音圈带动音膜左右往复运动，因为电流方向改变，音圈受力方向改变。音圈之所以运动，是由于磁场对通电导体有力的作用，改变了线圈的运动状态。此现象中，消耗电能，产生机械能，电能转化为机械能。
【分析】通电导体在磁场中受力的作用而运动时，电能转化为机械能；通电线圈中的电流方向改变，通电导体在磁场中受力方向不同。
6、【答案】（1）力的作用
（2）电流方向
【解析】【解答】(1)在实验中，当闭合开关后，可以观察到磁场中的金属棒ab在导轨上向右运动，这说明通电导体在磁场中受到力的作用，即磁场对电流有力的作用。
(2)且只对调电源正负极接线，金属棒ab会向左运动，这说明通电导体在磁场中受力的方向与电流的方向有关。
【分析】通电导体在磁场中受到力的作用；所受力的方向与电流的方向和磁场的方向有关。
三、实验探究
1、【答案】（1）磁性的强弱
（2）S
（3）磁化
（4）移动变阻器的滑片，改变电路电流，同时观察吸引大头针的数量
【解析】【解答】(1)电磁铁磁性越强，吸引大头钉越多，用电磁铁吸引大头针的数量来反映磁性的强弱。
(2)由图像可知，电流从下端流入，由安培定则可知电磁铁的下端为S极。
(3)闭合开关，铁钉处于螺线管的磁场当中被磁化，断开开关，铁钉的磁性无法立即消失，因此铁钉上仍吸附有少许大头针。
(4)探究电磁铁磁性的强弱与电流大小是否有关，应改变电路中的电流，因此应移动变阻器的滑片，改变电路电流，同时观察吸引大头针的数量。
【分析】（1）通过磁体吸引大头针的数目，反应磁性的强弱；
（2）根据安培定则和线圈的绕向，判断磁体的南北极；
（3）使没有磁性的物体产生磁性，是磁化现象；
（4）探究磁性强弱和电流的关系，需要通过改变滑动变阻器滑片的位置改变电流，观察磁性强弱。
2、【答案】（1）磁场；条形磁体；北（N）
（2）电流的方向
（3）②③④
【解析】【解答】(1)当螺线管通电时，周围的小磁针的分布如图甲所示分布规则排列，小磁针依次南极靠近北极，说明通电螺线管周围存在磁场；通电螺线管外部磁场分布与条形磁体的磁场相似。根据磁体同极相互排斥，异极相互吸引的规律，可判断此时螺线管的右端是北（N）极。(2)当螺线管的电流如图乙时，小磁针的分布如图乙所示，对比甲图，螺线管的电流方向发生改变，小磁针的分布方向也发生改变，可判断通电螺线管外部磁场分布跟电流方向有关。(3)通电螺线管磁性与螺线管上线圈的匝数、电流的大小以及螺线管内有无铁芯有关，想要增强通电螺线管磁性，可以增加螺线管的匝数或者增大通过螺线管的电流，亦或者将没有磁性的铁芯插入螺线管中，故①不符合题意，②③④符合题意。
【分析】（1）通电螺旋管周围的小磁针有规则排列，说明周围存在磁场，通电螺线管外部磁场分布与条形磁体的磁场相似；根据磁极间的相互作用，可以判断磁极位置；（2）当通电螺旋管中电流方向改变时，磁场方向改变，说明通电螺线管外部磁场分布跟电流方向有关；（3）通电螺线管磁性与螺线管上线圈的匝数、电流的大小以及螺线管内有无铁芯有关。
