课件16张PPT。陶山镇中学 张 娜电学分析计算题瑞安：高楼学校很环保两年节电十万度

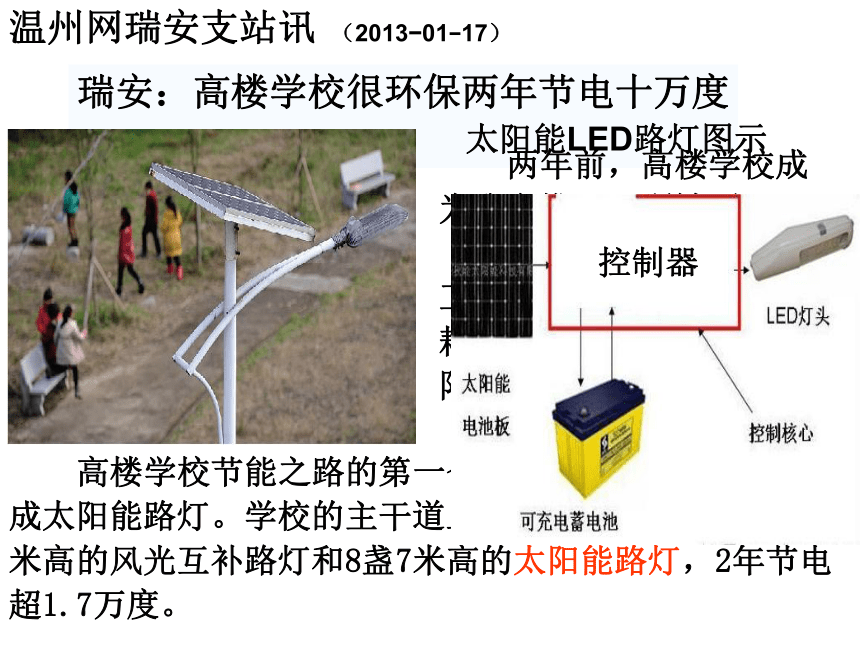

两年前，高楼学校成为我市惟一一所被列入“新农村卫生新校园建设工程”的试点工程学校，耗资130多万元，建成了太阳能利用等项目。?
高楼学校节能之路的第一个举措，就把普通路灯改造成太阳能路灯。学校的主干道上及操场周围，伫立着3盏8米高的风光互补路灯和8盏7米高的太阳能路灯，2年节电超1.7万度。

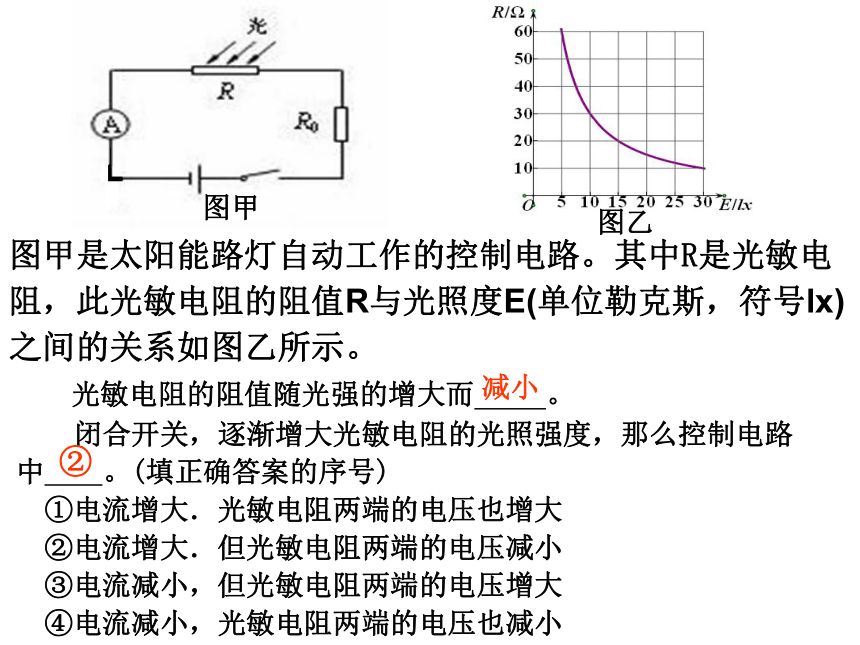

温州网瑞安支站讯（2013?01?17）图甲是太阳能路灯自动工作的控制电路。其中R是光敏电阻，此光敏电阻的阻值R与光照度E(单位勒克斯，符号lx)之间的关系如图乙所示。图甲图乙 闭合开关，逐渐增大光敏电阻的光照强度，那么控制电路中 。(填正确答案的序号)
①电流增大．光敏电阻两端的电压也增大
②电流增大．但光敏电阻两端的电压减小
③电流减小，但光敏电阻两端的电压增大

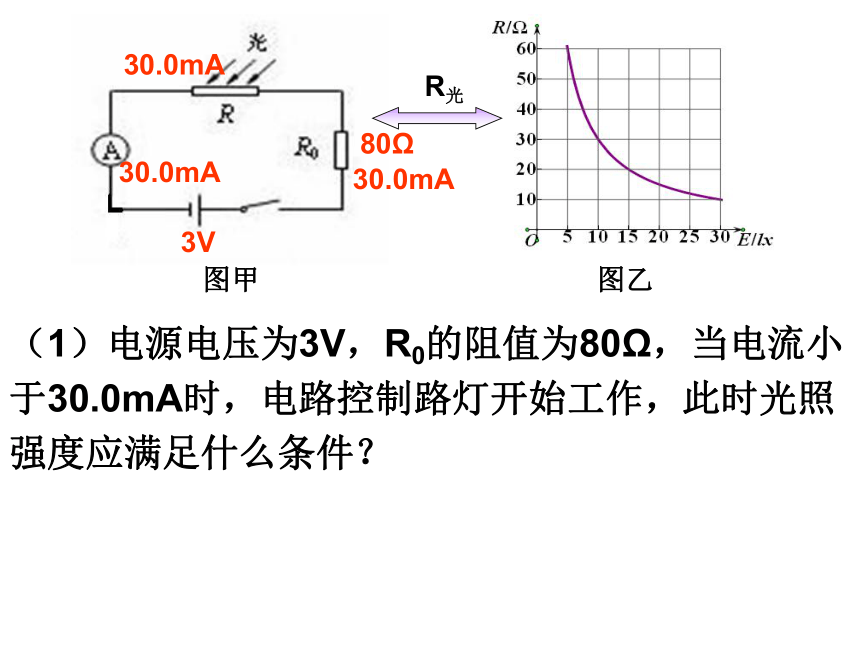

④电流减小，光敏电阻两端的电压也减小②光敏电阻的阻值随光强的增大而 。 减小（1）电源电压为3V，R0的阻值为80Ω，当电流小于30.0mA时，电路控制路灯开始工作，此时光照强度应满足什么条件？

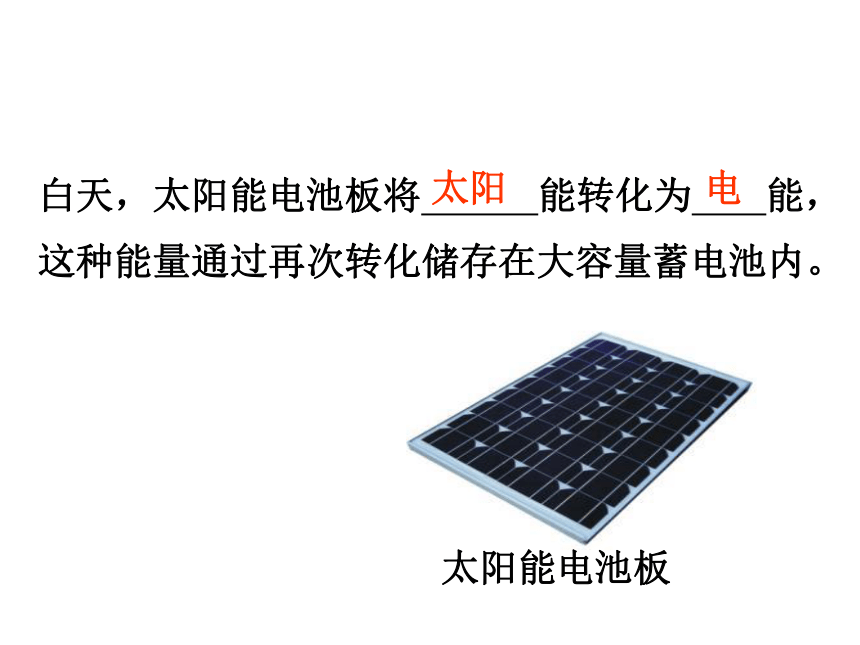

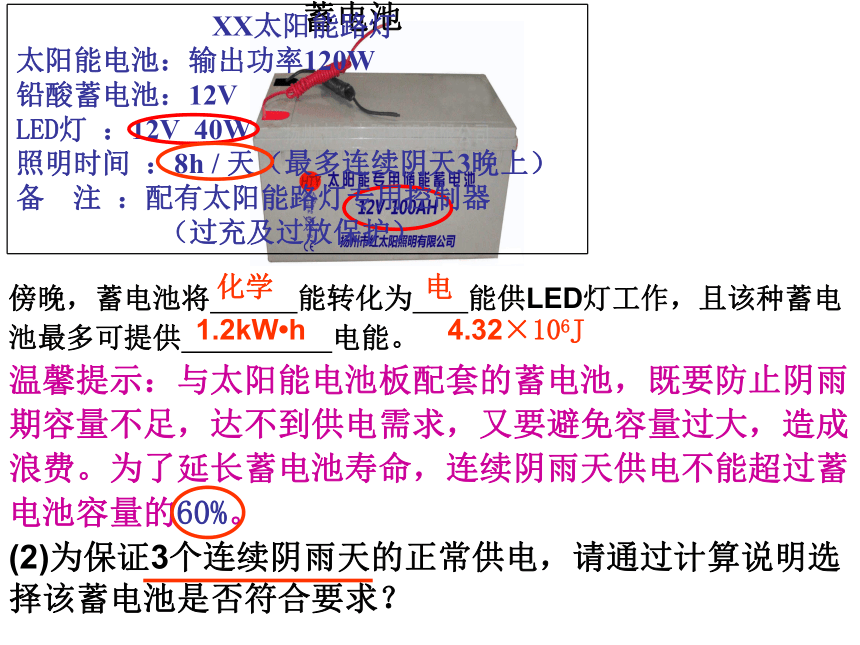

3V80Ω30.0mA30.0mAR光30.0mA图甲图乙太阳能电池板白天，太阳能电池板将 能转化为 能，这种能量通过再次转化储存在大容量蓄电池内。太阳电蓄电池温馨提示：与太阳能电池板配套的蓄电池，既要防止阴雨期容量不足，达不到供电需求，又要避免容量过大，造成浪费。为了延长蓄电池寿命，连续阴雨天供电不能超过蓄电池容量的60%。 傍晚，蓄电池将 能转化为 能供LED灯工作，且该种蓄电池最多可提供 电能。(2)为保证3个连续阴雨天的正常供电，请通过计算说明选择该蓄电池是否符合要求？1.2kW?h化学电4.32×106J LED是英文light emitting diode（发光二极管)的缩写美妙上海世博会 北京水立方LED显示屏 汽车产业 图甲所示是LED的实物图和元件符号。图乙中闭合开关S，LED发光；断开S，改变电源的正负极后闭合S，LED却不发光，可见，LED具有 (填“单向”或“双向”)导电性；单向你们又有什么发现了？VS在正常工作时光照强度相同 12V 40W(3)将LED路灯接入家庭电路中，如何才能使其正常发光？此时电路消耗的总功率为多大？220V12V 40W图甲图乙我能解释 据报道高楼学校原路灯为3盏800瓦光源。2年来，学校已节电超1.7万度，按每度电0.53元算，需9000多元。中考链接如图1是某“汽车超载记录器”原理图．控制电路中，电源电压U=6V，压敏电阻的阻值随压力变化关系如图2所示，继电器线圈电阻R0=10Ω．当通过线圈的电流达到0.2A以上时，继电器的衔铁被吸下，工作电路中的电控照相机工作，拍摄超载车辆． （1）质量超过多少吨的车辆经过压敏电阻时才会被拍照？
（2）闭合开关S，控制电路每分钟至少消耗电能多少焦？ （3）请指出汽车超载的危害（一种即可）． 20.408t24J超载汽车质量大，惯性大，急刹车后滑行距离大，容易出交通事故． 审题找关系列式子会审题会识图会应用标量转化公式隐含格式关键词 一只功率为12W的LED灯，通电后其发光亮度相当于40W的日光灯。我校46间教室每间有12 盏40W的日光灯，每天平均使用6h，如果能用12W的LED灯进行照明，电费价格约为0.53元/千瓦时，则一个月（按30天计算）可节约电费多少？课后算一算谢 谢！
