(共17张PPT)
第五章 透镜及其应用
5-1 透 镜

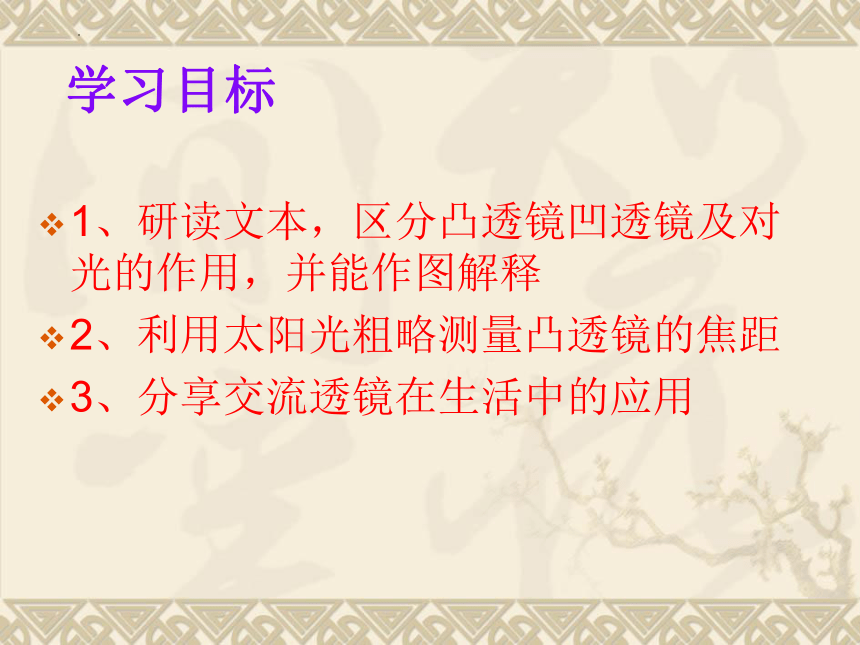

学习目标
1、研读文本,区分凸透镜凹透镜及对光的作用,并能作图解释
2、利用太阳光粗略测量凸透镜的焦距
3、分享交流透镜在生活中的应用
凸透镜:
凹透镜:
透镜
中央厚
边缘薄
中央薄
边缘厚
透镜的纵剖面:
凸透镜和凹透镜

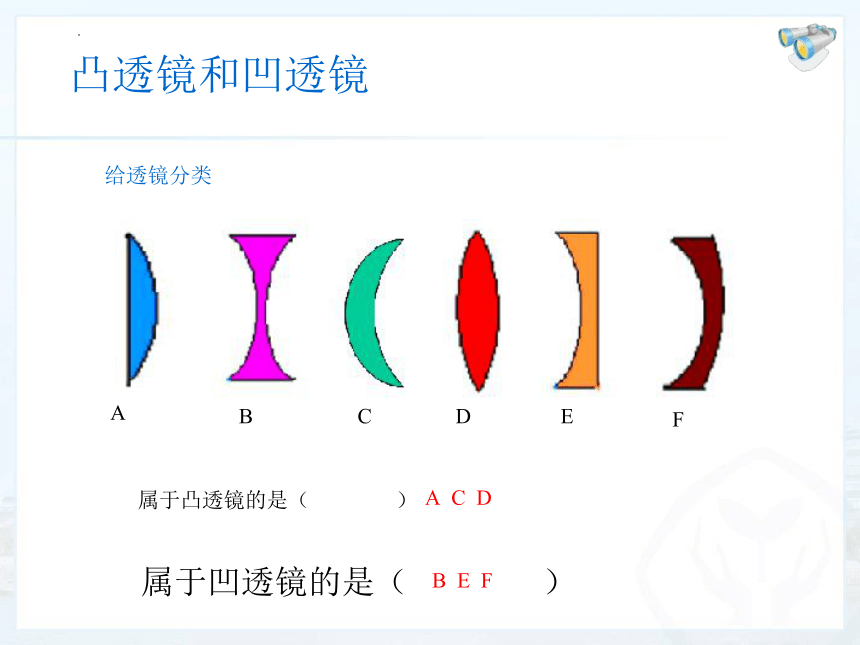

给透镜分类
属于凸透镜的是( )
属于凹透镜的是( )
A C D
B E F
凸透镜和凹透镜
A
B
C
D
E
F

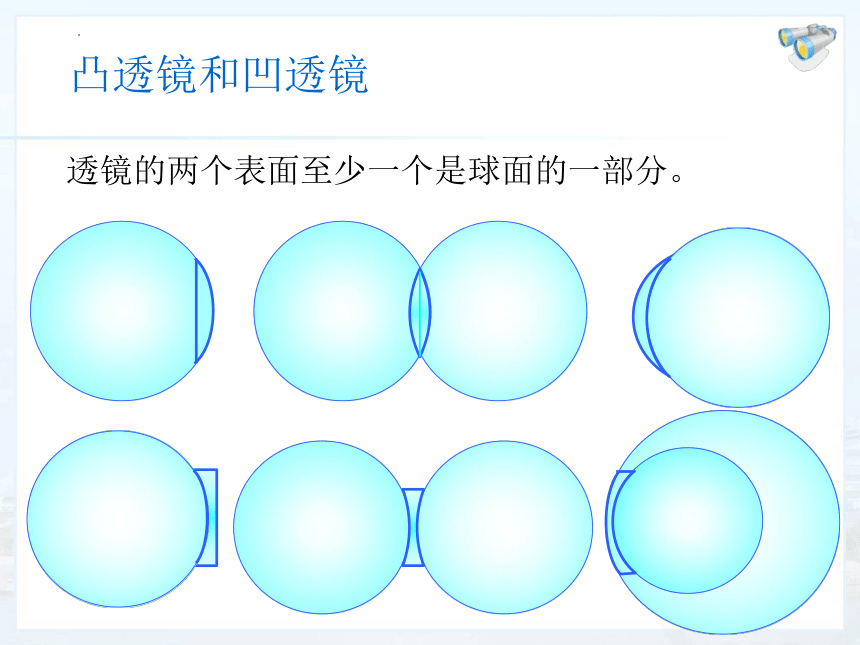

透镜的两个表面至少一个是球面的一部分。
凸透镜和凹透镜

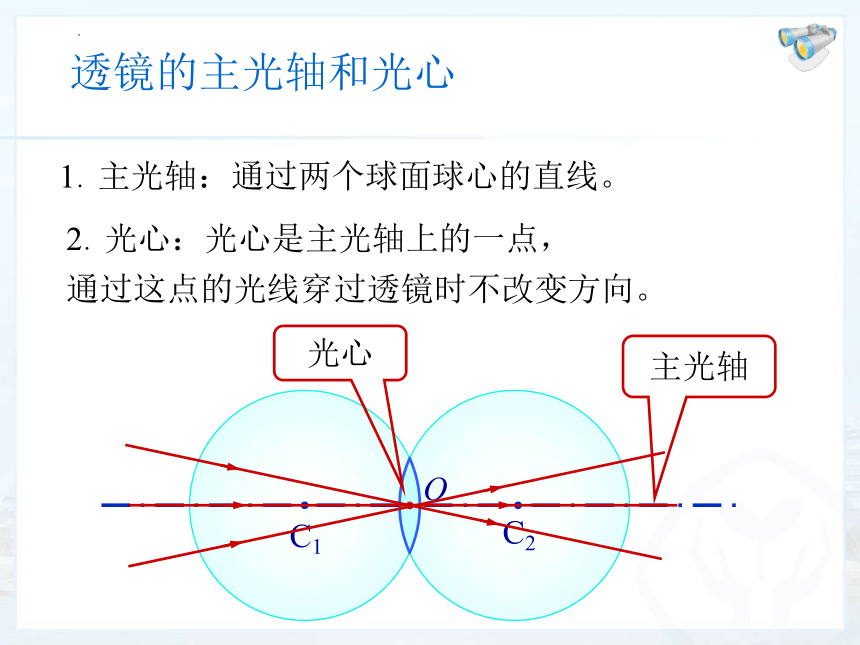

1.主光轴:通过两个球面球心的直线。
2.光心:光心是主光轴上的一点,
通过这点的光线穿过透镜时不改变方向。
透镜的主光轴和光心
主光轴
C2
C1
O
光心
C2
C1
O
主光轴
光心
1.主光轴:通过两个球面球心的直线。(主轴)
2.光心:光心是主光轴上的一点,
通过这点的光线穿过透镜时不改变方向。
透镜的主光轴和光心
探究学习
重点讨论内容:
凸透镜、凹透镜的特点,及主光轴、光心的概念
凸透镜、凹透镜对光的作用及焦点、焦距
透镜的三条特殊光线
探究要求:
1.积极参与,热烈讨论。
2.组长将没解决的问题记录好,准备质疑。
展示问题 方式 展示 点评
凸透镜的三条特殊的光线 前黑板 1、2组 1、2组
凹透镜的三条特殊的光线 3、4组 3、4组
学以致用T1 5组 5组
学以致用T2 后黑板 6组 6组
学以致用T3 789组 789组
学以致用T4 10、11组 12组
精彩展示、自由交流
1、凸透镜对光线的作用
凸透镜对光线起会聚作用,故凸透镜也叫会聚透镜。
2、凹透镜对光线的作用
凹透镜对光线起发散作用,因此凹透镜也叫发散透镜。
对“会聚”和“发散”的理解:
会聚:是指折射光线的传播方向比原来入射光线的传播方向更偏向主光轴
对“会聚”和“发散”的理解:
发散:是指折射光线的传播方向比原来入射光线的传播方向更偏离主光轴
F
F
F
F
1、 通过光心的光线 传播方向不改变。
2、平行于主光轴的光线 经凸透镜折射后通过焦点,
经凹透镜折射后发散,发散光线的反向延长线
通过虚焦点。
3、经过凸透镜焦点的光线 折射后平行于主光轴射出。
对着凹透镜异侧虚焦点入射的光线 折射后平行于
主光轴射出 。
三、三条特殊光线
一、透镜的分类:
几个概念:
凸透镜和凹透镜
二、透镜对光线的作用:
1、凸透镜对光起会聚作用
2、凹透镜对光起发散作用
1、主 光 轴
---通过两个球面球心的直线叫做透镜的主光轴。
2、光 心(O)
---主光轴上特殊的点,通过它的光线传播方向
不改变,这个点叫做透镜的光心。
3、焦 点( F)
---平行于主光轴的光线通过凸透镜后会聚于主光轴
上的一点,这个点叫焦点。
4、焦 距( f )
---焦点到光心的距离叫焦距。
课堂总结:(将重点知识进行整理)
1、 通过光心的光线传播方向不改变。
2、平行于主光轴的光线经凸透镜折射后通 过 焦点,经凹透镜折射后发散,发散光线的反向延长线通过虚焦点。
3、经过凸透镜焦点的光线折射后平行于主光轴射出。对着凹透镜异侧虚焦点入射的光线折射后平行于主光轴射出 。
三、三条特殊光线:
