光的反射和折射（探究平面镜成像）

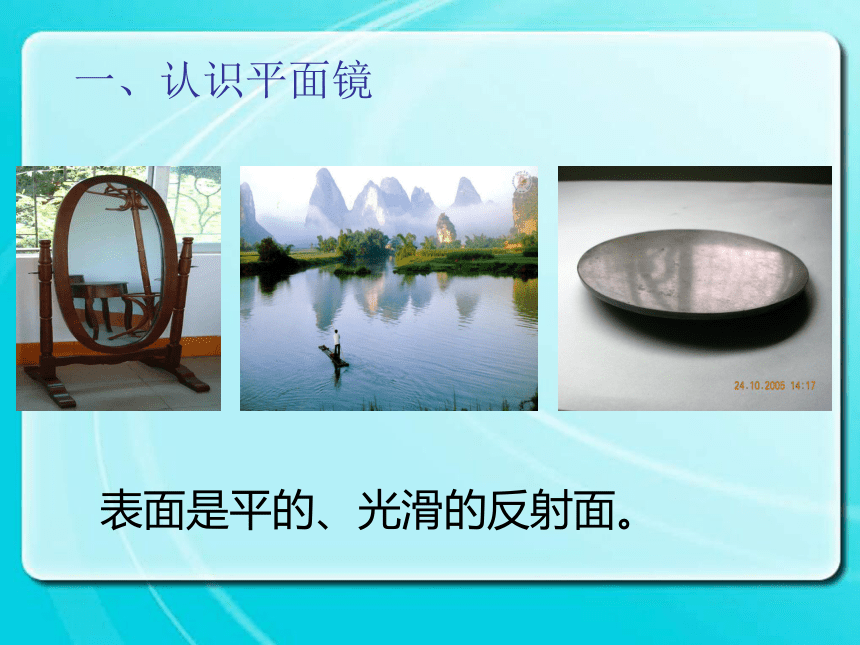

课件41张PPT。探究：平面镜成像第5节 光的反射和折射一、认识平面镜表面是平的、光滑的反射面。观察平面镜中的像 请同学们用平面镜观察自己的脸，思考下列问题:
(1)像处在什么位置?

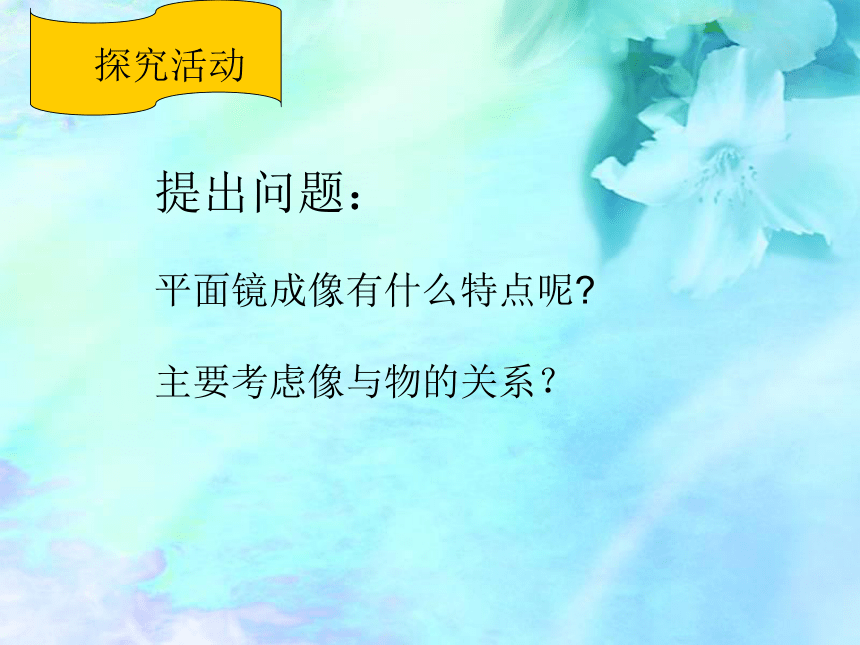

(2)眨右眼时，平面镜中的像也眨右眼吗? 活动:实验探究:平面镜成像的规律一.提出问题二.猜想与假设三.设计实验.进行实验四.分析论证.得出结论五.交流讨论探究活动 提出问题：
平面镜成像有什么特点呢?
主要考虑像与物的关系？
探究活动猜想与假设:像和物体的大小可能相等，
像和物体到平面镜的距离可能相等。

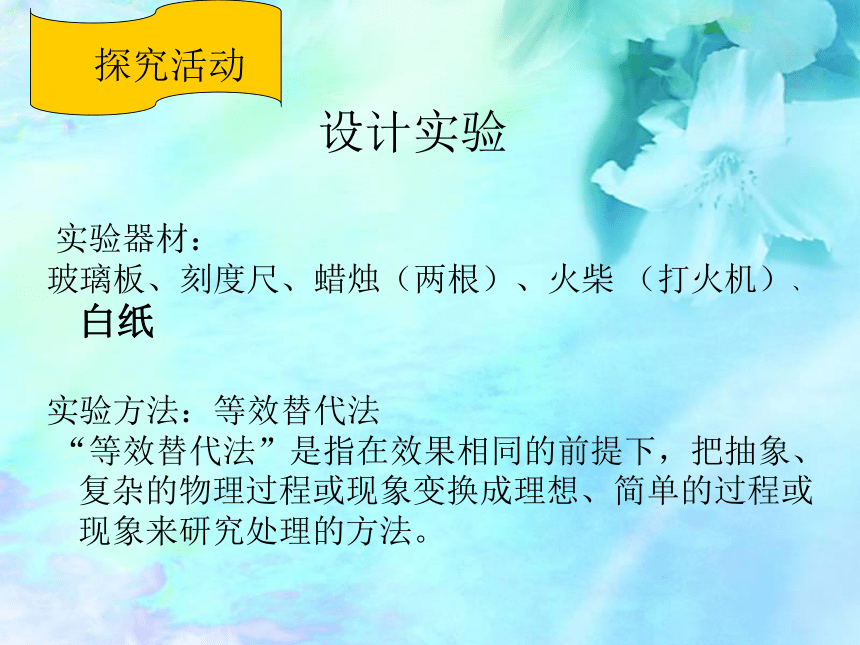

探究活动设计实验 实验器材：
玻璃板、刻度尺、蜡烛（两根）、火柴 （打火机）、白纸
实验方法：等效替代法

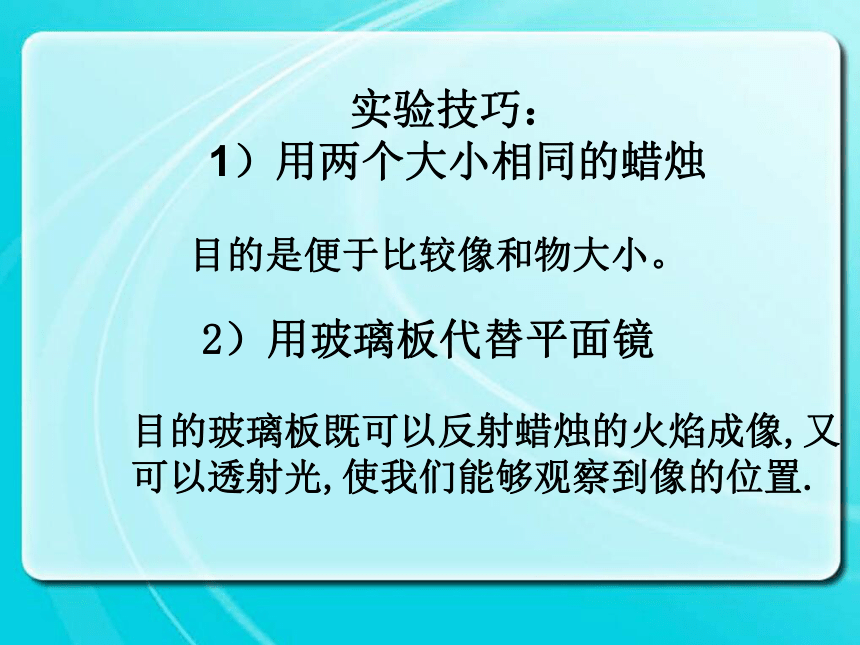

“等效替代法”是指在效果相同的前提下，把抽象、复杂的物理过程或现象变换成理想、简单的过程或现象来研究处理的方法。实验技巧：1）用两个大小相同的蜡烛目的是便于比较像和物大小。
目的玻璃板既可以反射蜡烛的火焰成像,又可以透射光,使我们能够观察到像的位置.2）用玻璃板代替平面镜设计表格探究活动进行实验①用一块较薄的玻璃板作为平面镜。把一支点燃的蜡
烛在平面镜前成像，把一支完全相同的有点燃的蜡烛放在平面镜的另一侧，使之与像重合，观察物、像到镜面的距离关系和物的大小关系，重做几次试验，多次测量。
②把一直点燃的蜡烛放在平面镜前面，多次移动蜡烛位置，观察像。
实验一平面镜成像的特点①像与物的大小相等。②像到镜面的距离等于物到平面镜的距离。③像与物的连线与镜面垂直且平分。④平面镜成的像是虚像。分析论证、得出结论——
平面镜成像的特点物、像关于平面镜轴对称探究活动1:用玻璃板代替平面镜的目的是便于找到像的位置。
2:在玻璃板的同一侧，该同学通过玻璃板看到了同一个蜡烛的两个像，产生这种现象的原因是玻璃板的两个表面同时反射，每个表面成一个像。
3:用两个大小相同的蜡烛目的是便于比较像和物大小。
实验研究中的注意事项:二.平面镜成虚像的原理SO虚像
反射光线的反向延长线会聚形成的像叫虚像．
虚象可以用眼睛观察到，但不能被光屏接收到，在作图时虚象用虚线表示。
实验二平面镜成像的作图如图，MN表示平面镜，AB表示镜前的物体，根据平面镜成像的特点作图。A’B’１、作垂线
２、取等距离
３、画虚像平面镜的应用古代妇女对着铜镜梳妆
利用平面镜扩大视野
平面镜成像的应用：舞蹈演员发现自己的姿势牙医看清别人牙齿的背面45?潜望镜光污染4.课堂练习 1: “桂林山水甲天下”，漓江两岸秀美的山峰在平静的水面清晰地映出“倒影”，它是:
A．山的影子 ( )
B．山的实像
C．山的倒立的虚像
D．山的正立的虚像4.课堂练习 2、一只小猫正在平面镜前欣赏自己的全身像，如图所示：此时它所看到的全身像应是图中的哪一个？ （ ）A B C D C3:小丑在平面镜中的像，图中正确的是（ ）A：B：C：D：A课堂练习课堂练习4: 从平面镜内看到一只钟面上的指针位置如图所示，此时时间是（）。A、7:25B、6:35C、5:25D、4:35答案：
（D） 5、人向平面镜走近时，他在镜中的像将：（ ）
A、变大 B、 变小 C、不变
C 课堂练习6:一个人从远处走向一块竖直挂着的平面镜，他在镜内的像的大小将：A、不变B、逐渐变大C、逐渐变小D、先变大后变小课堂练习ABCD7:图A、B、C、D中哪是图E的像？课堂练习（D）课堂练习8:下图中是四幅关于字母“F”经平面镜反射成像的示意图，其中正确的是：（）答案：
（C）课堂练习 10:小明做研究平面镜成像的实验时，先将蜡烛放在平面镜前50cm处，他记下了像的位置，然后，他将平面镜向蜡烛移动了10cm，则第二次成像的位置与第一次成像的位置比较:( )
A．向平面镜移动了10cm
B．向平面镜移动了20cm
C．远离了平面镜10cm
D．远离了平面镜20cm课堂练习11:下图中，M是平面镜，各光路图正确的是: ( )12：身高为1.70米的同学距平面镜1米，那么他在平面镜中的像高为 米；若他向远离平面镜的方向移动，则他在平面镜中的像将 。（填“变大、变小或不变”）填空题 课堂练习13:平面镜成像是由于光的_______而形成。物体在平面镜中所成的像是_______。 若小明同学身高1.5，他站在大衣柜的穿衣镜前1.5m，他在镜中的像高_____m；像与他相距_____m；若他逐渐远离穿衣镜，那么镜中的像大小将_______。（选填“变大”、“变小”、“不变”）填空题 课堂练习
14: 指出下面各句话中的“影”所说明的光在传播过程中所遵从的物理规律，
（1）手影
（2）水中倒影
（3）立竿见影
（4）杯弓蛇影
( )( )( )( )填空题 课堂练习四.凸面镜和凹面镜（阅读材料）1.凸面镜对光线有 作用发散物体在凸面镜中成正立缩小的虚象.利用凸面镜可以观察到更大的范围.应用:汽车观后镜弯道观察镜2.凹面镜对光线有 作用会聚可以把平行的光
会聚在一点上 应用:太阳灶可以把焦点处发出的光变成平行光应用:手电筒,汽车灯,探照灯的反光装置应用：
1.下面不是利用凹面镜的是( )
A.汽车观后镜 B.太阳灶
C.手电筒 D.探照灯A再见再见
