2021-2022学年基础强化北师大版物理九年级全册第十四章 电磁现象同步练习练习题（有解析）

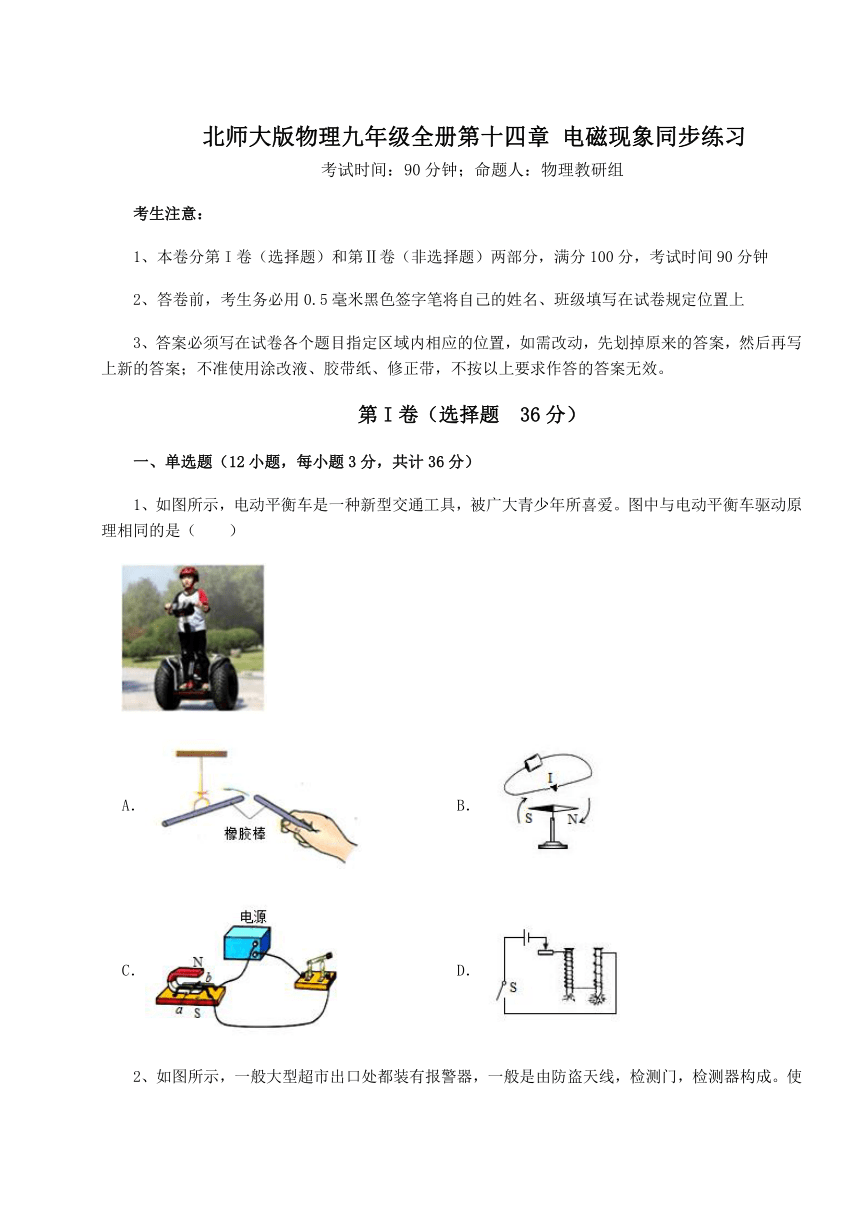

北师大版物理九年级全册第十四章 电磁现象同步练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 36分）
一、单选题（12小题，每小题3分，共计36分）
1、如图所示，电动平衡车是一种新型交通工具，被广大青少年所喜爱。图中与电动平衡车驱动原理相同的是（　　）
A． B．
C． D．

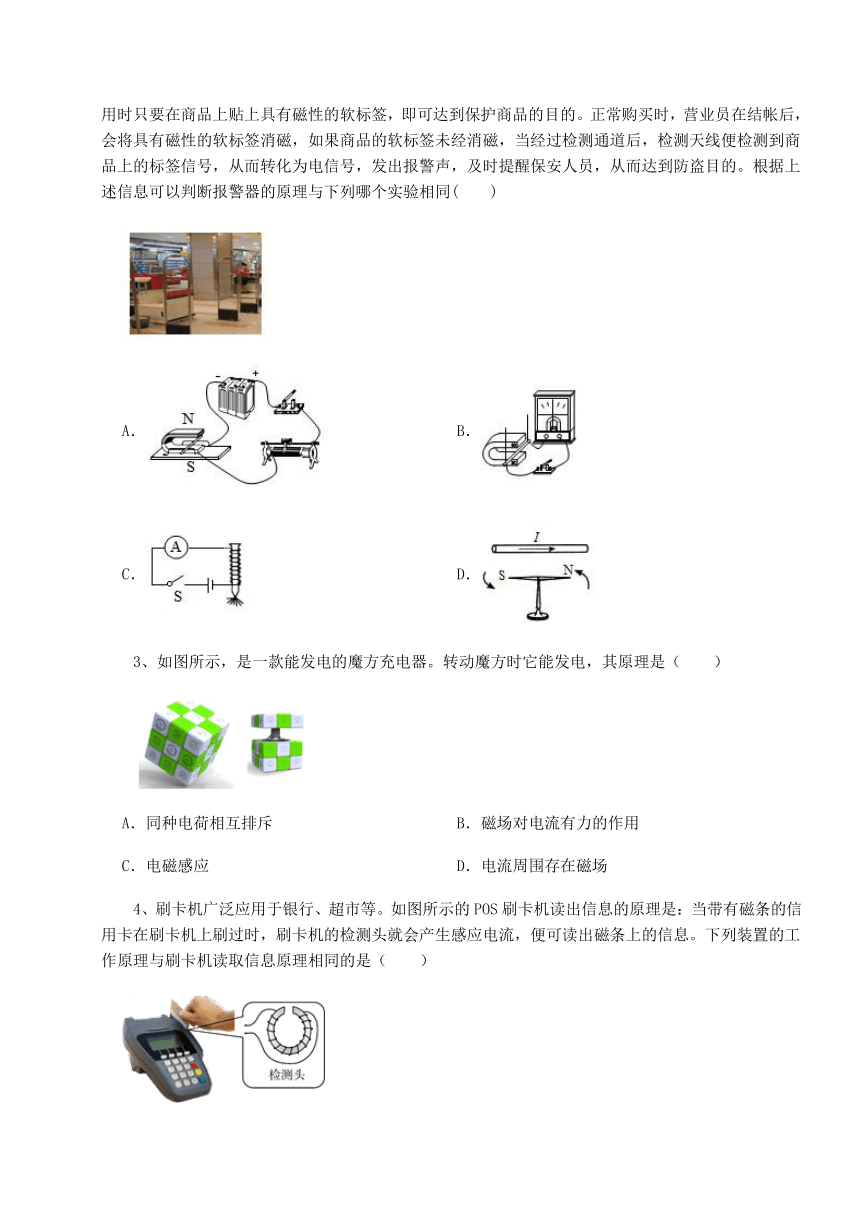

2、如图所示，一般大型超市出口处都装有报警器，一般是由防盗天线，检测门，检测器构成。使用时只要在商品上贴上具有磁性的软标签，即可达到保护商品的目的。正常购买时，营业员在结帐后，会将具有磁性的软标签消磁，如果商品的软标签未经消磁，当经过检测通道后，检测天线便检测到商品上的标签信号，从而转化为电信号，发出报警声，及时提醒保安人员，从而达到防盗目的。根据上述信息可以判断报警器的原理与下列哪个实验相同(　　)
A． B．
C． D．
3、如图所示，是一款能发电的魔方充电器。转动魔方时它能发电，其原理是（　　）
A．同种电荷相互排斥 B．磁场对电流有力的作用
C．电磁感应 D．电流周围存在磁场
4、刷卡机广泛应用于银行、超市等。如图所示的POS刷卡机读出信息的原理是：当带有磁条的信用卡在刷卡机上刷过时，刷卡机的检测头就会产生感应电流，便可读出磁条上的信息。下列装置的工作原理与刷卡机读取信息原理相同的是（　　）
A． B．
C． D．

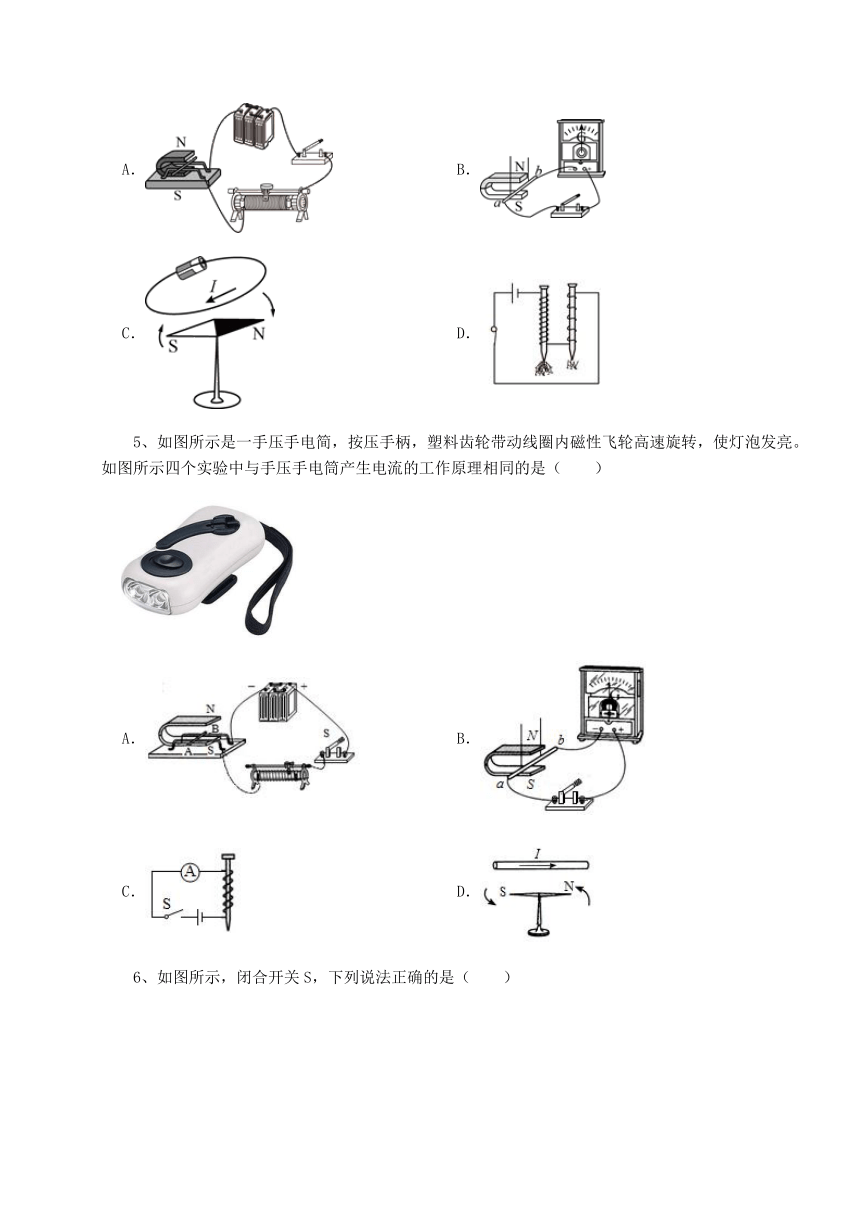

5、如图所示是一手压手电简，按压手柄，塑料齿轮带动线圈内磁性飞轮高速旋转，使灯泡发亮。如图所示四个实验中与手压手电筒产生电流的工作原理相同的是（　　）
A． B．
C． D．

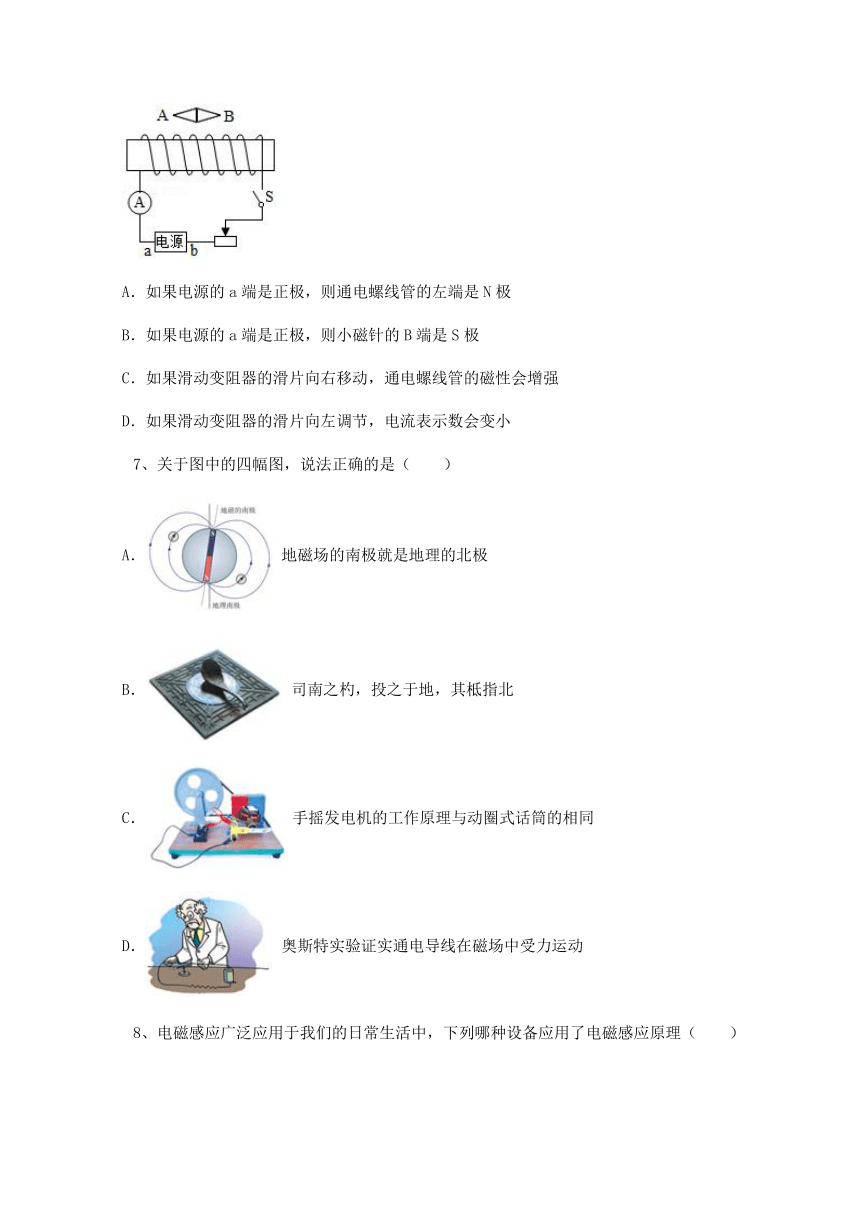

6、如图所示，闭合开关S，下列说法正确的是（　　）
A．如果电源的a端是正极，则通电螺线管的左端是N极
B．如果电源的a端是正极，则小磁针的B端是S极
C．如果滑动变阻器的滑片向右移动，通电螺线管的磁性会增强
D．如果滑动变阻器的滑片向左调节，电流表示数会变小
7、关于图中的四幅图，说法正确的是（　　）
A． 地磁场的南极就是地理的北极
B． 司南之杓，投之于地，其柢指北
C． 手摇发电机的工作原理与动圈式话筒的相同
D． 奥斯特实验证实通电导线在磁场中受力运动

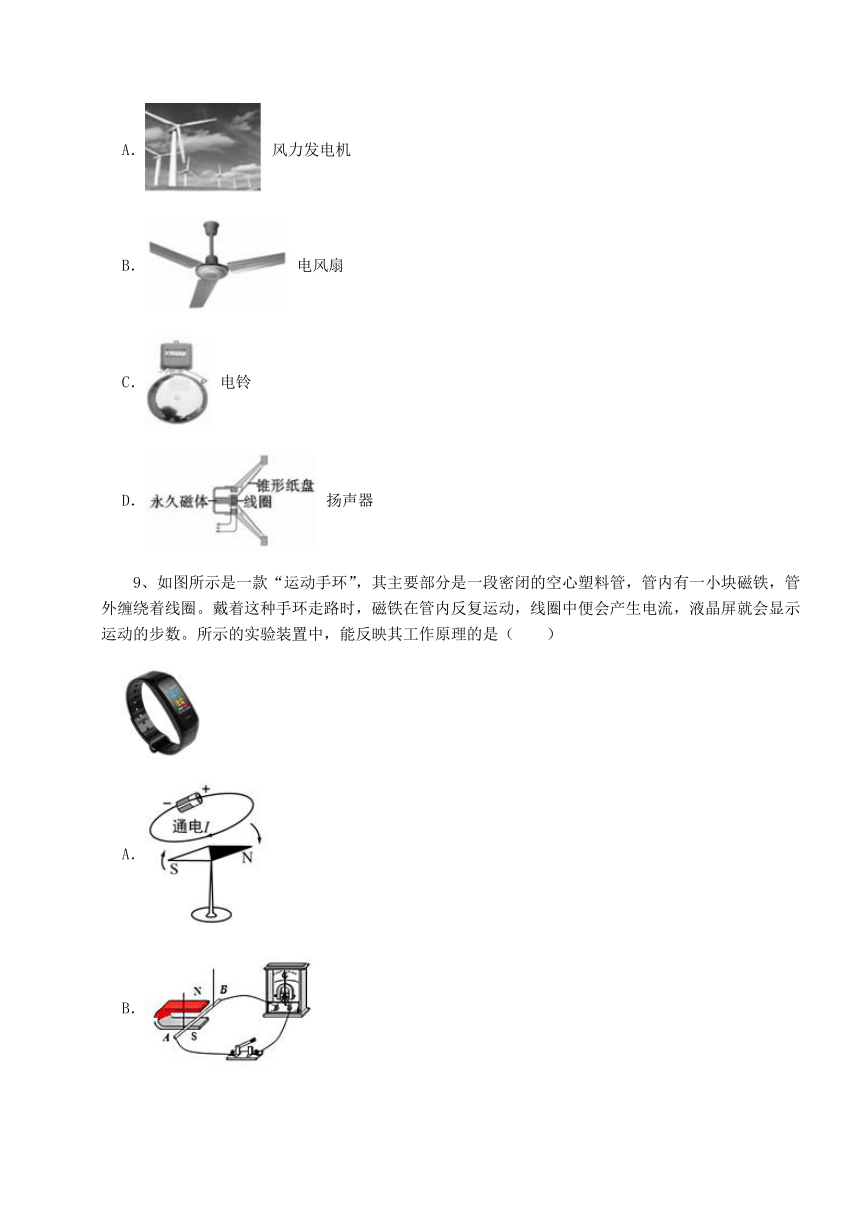

8、电磁感应广泛应用于我们的日常生活中，下列哪种设备应用了电磁感应原理（　　）
A． 风力发电机
B． 电风扇
C． 电铃
D． 扬声器
9、如图所示是一款“运动手环”，其主要部分是一段密闭的空心塑料管，管内有一小块磁铁，管外缠绕着线圈。戴着这种手环走路时，磁铁在管内反复运动，线圈中便会产生电流，液晶屏就会显示运动的步数。所示的实验装置中，能反映其工作原理的是（　　）
A．
B．
C．
D．
10、关于图中四幅图的说法，正确的是（　　）
A．图甲是模拟奥斯特实验的一个场景
B．图乙与发电机的原理相同
C．图丙可将电能转化为机械能
D．图丁说明通电导体在磁场中受到力的作用
11、下图是有关“电与磁”的四幅图，对电与磁的关系描述正确的是（　　）
A．如图，奥斯特实验证实了磁能产生电
B．如图，由小磁针静止时 N极的指向可以判断螺线管的a端与电源正极连接
C．如图，扬声器与发电机工作原理相同
D．如图，话筒与电动机工作原理相同
12、在一次分组探究实验中，小毛同学连接了如图所示的电路，电磁铁的B端有一个小磁针，闭合开关后，下列说法正确的是（　　）
A．电磁铁的A端为N极
B．小磁针静止时，S极水平指向左
C．当滑动变阻器的滑片P向左端移动，电磁铁磁性增强
D．利用这一现象所揭示的原理可制成的设备是发电机
第Ⅱ卷（非选择题 64分）
二、填空题（6小题，每小题6分，共计36分）
1、如图所示是一种水位自动报警器原理图，水位没有到达金属块A时，　 　灯亮，水位到达金属块A时，　 　灯亮。
2、如图所示是扬声器的构造示意图，当线圈中有电流通过时线圈受到磁场力的作用而运动，这与　 　（选填“电动机”或“发电机”）的工作原理相同，由于通过线圈的电流是　 　（选填“直流”或“交流”）电，线圈就不断的来回振动，带动纸盆也来回振动，于是扬声器就发出了声音。
3、如图所示，是利用被磁化的缝衣针制成的简易指南针。若静止时针尖指向地理位置的北方，则针尖是简易指南针的　 　极。此时，将指南针底座逆时针旋转90°，针尖静止时将指向地理位置的　 　方.
4、小明同学在做“探究通电螺线管外围的磁场分布”的实验中
（1）当他在通电螺线管四周不同位置摆放多枚小磁针,最后静止在如图所示位置。则通电螺线管外部的磁场与　 　磁体的磁场相似。
（2）当他改变通电螺线管中电流方向后,发现周围每个小磁针转动　 　度角后重新静止下来。
5、如图所示是一种温度自动报警器的原理图。制作时，在　 　（选填“煤油”或“水银”）温度计的玻璃管中插入一段金属，使温度计两端分别与电源的两极相连。当温度达倒金属丝下端所指的温度时，电磁铁具有　 　，将衔铁吸引过来，使电铃发出报警信号。
6、闭合开关前，小磁针位置如图所示，请根据右手螺旋定则判断闭合开关后，小磁针　 　（选填“会”或“不会”）发生偏转。
三、实验探究（2小题，每小题14分，共计28分）
1、科学家发现两根平行导线通电后有如图所示的现象(图中实线、虚线分别表示通电前、后的情况)。
（1）由图可知两平行通电导线之间有力的作用。当通入的电流方向相同时，导线相互　 　；当通入电流方向相反时，导线相互　 　。
（2）判断通电直导线周围磁场方向的方法是：用右手握导线，大拇指指向电流方向，则四指环绕的方向就是通电直导线周围的磁场方向。根据这个方法，请你判定甲图中导线。在导线b处产生的磁场方向为垂直于纸面　 　。(选填“向里”或“向外”)
（3）上述现象的原因是：通电导线。周围产生的磁场对通电导线b有　 　的作用。当导线a中的电流方向改变时，其磁场的方向也发生改变，导线b受力方向随之改变。
（4）由此可知：与磁体之间的相互作用一样，电流之间的相互作用也是通过　 　来实现的。
2、在探究通电螺线管外部磁场的实验中，采用了如图甲所示的实验装置。
（1）当闭合开关S后，小磁针　 　（选填“会”或“不会”）发生偏转，说明通电螺线管与小磁针之间是通过　 　发生力的作用的。
（2）用铁屑来做实验，得到了如图乙所示的情形，通电螺线管外部的磁场与　 　磁铁的磁场分布相似。为描述磁场而引入的磁感线　 　（选填“是”或“不是”）真实存在的。
（3）闭合开关S，通电螺线管周围的小磁针的N极指向如图丙所示，由图可知：在通电螺线管外部，磁感线是从　 　极出发，最后回到　 　极。
-参考答案-
一、单选题
1、【答案】C
【解析】电动平衡车工作时，消耗电能，得到机械能，是把电能转化为机械能的。
A．橡胶棒与橡胶棒之间的相互作用，是由于同种电荷互相排斥，A项不合题意；
B．通电导线周围存在磁场，是电流的磁效应，B项不合题意；
C．通电导体在磁场中受力的作用，把电能转化为机械能，与电动平衡车驱动原理相同，C符合题意；
D．图中电路是研究电磁铁磁性的大小与线圈匝数的关系，D项不合题意。
故答案为：C。
【分析】处在磁场中的通电导体棒，电流对导体棒有力的作用，导体棒就会运动起来，这就是电动机的原理，导体棒运动的方向与电流和磁场方向有关。
2、【答案】B
【解析】由题干可知，报警器工作的过程是通过机械能转化为电能的过程。
A、是通电导体在磁场中运动，是电能转化为机械能，A不符合题意；
B、是电磁感应实验，是机械能转化为电能，B符合题意；
C、是研究影响的电磁铁磁性强弱的影响因素的实验。C不符合题意；
D、是奥斯特实验， 说明通电导线周围和永磁体周围一样都存在磁场 。D不符合题意；
故答案为：B
【分析】根据题意，电磁感应实验，是机械能转化为电能。
3、【答案】C
【解析】转动魔方时，内部的闭合电路切割磁感线发电，把机械能转化为电能，利用了电磁感应原理。ABD不符合题意，C符合题意。
故答案为：C。
【分析】电磁感应现象中是机械能转化为电能。 发电机的原理是根据电磁感应现象制成的。
4、【答案】B
【解析】刷卡机检测头利用的是电磁感应现象原理。
A．如图电路中有电源，是通电线圈在磁场中受力运动，A不符合题意；
B．如图电路中没有电源，当闭合开关，闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，B符合题意；
C．如图反映电流周围存在着磁场，C不符合题意；
D．该实验是研究电磁铁磁性强弱与线圈匝数的关系，D不符合题意。
故答案为：B。
【分析】闭合电路的一部分导体在磁场中进行切割磁感线运动时，导体中有感应电流产生，这种现象是电磁感应现象。
5、【答案】B
【解析】解：手压电筒是利用电磁感应现象制成的，磁性飞轮高速旋转，使线圈切割磁感线，从而产生了感应电流，使小灯泡发光；
A、此图反映了通电导体在磁场中受到力的作用，与手压电筒的制成原理不同，A不符合题意。
B、图中导体在磁场中做切割磁感线运动时，电路中产生了感应电流（可以从电流表指针发生偏转来体现），这是电磁感应现象，与手压电筒的制成原理相符合。B符合题意。
C、此图探究的是电磁铁磁性强弱的影响因素，与手压电筒的制成原理不同。C不符合题意；
D、此图是奥斯特实验，证明了通电导体周围存在磁场，与手压电筒的制成原理不同。D不符合题意。
故答案为：B。
【分析】手压电筒是利用电磁感应现象制成的，磁性飞轮高速旋转，使线圈切割磁感线，从而产生了感应电流，据此结合选项逐一分析即可.
6、【答案】B
【解析】解：AB、如果电源的a端是正极，电流从左端流入，右端流出，根据安培定则可知，此时通电螺线管的右端是N极，左端是S极，由磁极间的相互作用规律可知，小磁针的B端为S极，A不符合题意，B符合题意；
C、如果滑动变阻器的滑片向右移动，连入电路的电阻变大，电流变小，通电螺线管的磁性会减弱，C不符合题意；
D、滑动变阻器的滑动片P向左端移动，连入电路的电阻变小，电流变大，即电流表示数会变大，D不符合题意。
故答案为：B
【分析】根据安培定则，结合电流方向可以判断磁极位置，电路中电流越大，磁性越强。
7、【答案】C
【解析】A．地磁场的南北极与地理南北极相反，且不重合，A不符合题意；
B．地球本身是一个大磁体，司南是用天然磁石磨制成的勺子，即其实质就是一块磁铁，在地球的磁场中受到磁力的作用，其静止时其勺柄指向南方，即指南的南极用S表示，地理上的南极是地磁的北极，故长柄所指方向是地磁北极，地理南极，B不符合题意；
C．手摇发电机和动圈式话筒是根据电磁感应现象制成的，C符合题意；
D．奥斯特实验证实了电流周围存在磁场，D不符合题意。
故答案为：C。
【分析】地磁南极和地理的北极相反但不重合；磁体上指南的是南极；发电机的工作原理是电磁感应；奥斯特实验证明电流周围存在磁场。
8、【答案】A
【解析】解：A、风力发电机是利用电磁感应原理工作的，在工作过程中，线圈在外力的作用下在磁场中转动，将风能转化成电能，A符合题意；
B、电风扇中的主要部件是电动机，电动机的工作原理是通电线圈在磁场中受力而转动，不是应用电磁感应原理，B不符合题意；
C、电铃是利用电流的磁效应工作的，C不符合题意；
D、扬声器工作时，电流经过磁场中的线圈，线圈由于受到磁场力而运动，从而带动纸盆产生振动发声，将电信号转化为声信号，D不符合题意。
故答案为：A。
【分析】电磁感应：闭合电路的一部分导体在磁场中做切割磁感线运动时，导体中就产生电流，这种现象叫电磁感应，产生的电流叫感应电流.
9、【答案】B
【解析】由“运动手环”的特点知道，当塑料管运动时，磁铁在管中反向运动，切割线圈而产生电流。使用，运动手环的基本原理是电磁感应，产生电流的过程中将机械能转化为电能。电磁感应现象，即磁生电，电路中没有有电源，而题干中ACD中都有电源，故不符合题意，只有B符合题意。
故答案为：B。
【分析】导体棒做切割磁感线运动时，电路中就会产生电流，这种现象叫做法拉第电磁感应定律，此即为发电机的工作原理，产生的电流方向与导体棒的运动方向和磁场方向有关。
10、【答案】C
【解析】解：A、甲图中，是电磁感应的装置图，A不符合题意；
B、图乙中，是电磁铁的实验，发电机的原理是电磁感应，二者是不同的，B不符合题意；
C、图丙中，是通电导体在磁场中受到力的作用，电能转化成机械能，C符合题意；
D、图丁中，是奥斯特实验，说明电流周围存在磁场，D不符合题意。
故答案为：C。
【分析】在电和磁这一部分中，学到了很多电学设备，每个设备的制成原理是经常考查的知识点.一般来说，有电磁铁的仪器是电流的磁效应原理，发电机和动圈式话筒是电磁感应现象原理，电动机和扬声器是通电导体在磁场中受力原理.
11、【答案】B
【解析】A．奥斯特实验证明通电导线周围有磁场，演示的是电流的磁效应，A不符合题意；
B．当小磁针静止时，根据磁极间的作用规律可以确定，相互吸引的磁极一定是异名磁极，因此螺线管的左端为S极，右端为N极，利用安培定则可以确定螺线管中的电流方向是从螺线管的左端流入、右端流出，电流是从电源的正极流出回到电源负极，所以a端与电源正极连接，B符合题意；
C．动圈式扬声器是工作时将电信号转化成声信号，是将电能转化为机械能，其工作原理与电动机的工作原理相同，C不符合题意；
D．动圈式话筒工作时是将声信号转化为电信号的电器，工作时将机械能转化为电能，其工作原理与发电机的工作原理相同，D不符合题意。
故答案为：B。
【分析】根据奥斯特实验图判断。
先确定电流方向，再根据安培定则判断哪端是N极。
电路中无电源，据此确定是否是电磁感应实验图。电路中有电源，是探究通电导体在磁场中受力运动的实验。
12、【答案】A
【解析】A．电流从螺线管右端流入，左端流出，根据安培定则可知，此时电磁铁的A端是N极，B端是S极，A符合题意；
B．据磁极间的作用规律可知，小磁针静止时，左端是N极，右端是S极，B不符合题意；
C．滑动变阻器的滑片P向左端移动，电阻变大，电流变小，故电磁铁的磁性变弱，C不符合题意；
D．该实验现象验证了电流的磁效应，而发电机的原理是电磁感应，D不符合题意。
故答案为：A。
【分析】根据电流方向利用安培定则可判断螺线管的磁极，再由磁极间的相互作用可判出小磁针的指向；由滑动变阻器的滑片移动可得出电路中电流的变化，则可得出螺线管中磁场的变化。
研究通电导体在磁场中受力的实验装置中有电池，电能转化为机械能，根据此原理制成电动机；研究电磁感应现象的实验装置中没有电池，机械能转化为电能，根据此原理制成发电机。
二、填空题
1、【答案】绿；红
【解析】【解答】由图知道，当水位没有达到A时，电磁铁没有磁性，故只有L1灯亮；当水位到达A时电路接通，电磁继电器有磁性，且根据右手定则知道上端为S极，衔铁就会在电磁力吸引的作用下与L2灯接通，L2灯亮。
【分析】当水位到达A时，由于一般水具有导电性，那么电磁铁所在电路被接通，吸引衔铁向下，从而接通红灯所在电路，此时红灯亮，而绿灯不亮。
2、【答案】电动机；交流
【解析】【解答】电动机是利用通电导线在磁场中受力的作用的原理制成的，当扬声器线圈中有电流通过时，线圈受到磁铁力的作用而运动，这与电动机的工作原理相同。扬声器主要由线圈、永磁体、锥形纸盆组成，由于通过线圈的电流是“交流”电，线圈受到大小、方向都变化的磁场力，而不断来回运动；带动纸盆也来回振动，使扬声器发声。
【分析】（1）电动机是利用通电导线在磁场中受力的作用的原理制成的；
（2）扬声器主要由线圈、永磁体、锥形纸盆组成；
（3）扬声器工作原理：由于通过线圈的电流是“交流”电，线圈受到大小、方向都变化的磁场力，而不断来回运动；带动纸盆也来回振动，使扬声器发声。
3、【答案】北；北
【解析】【解答】地球是一个大磁体,地磁的南极在地理的北极附近，地磁的北极在地理的南极附近，地磁的南极吸引指南针的北极，指南针静止时,指向南的一端是磁体的南(S)极;指向北的一端是磁体的北(N)极，因此针尖是指南针的北极。将指南针底座逆时针旋转90°，受地磁场的作用，针尖指向不变，静止时依然指向地理位置的北方.
故答案为：北；北.
【分析】地球是一个大磁体,地磁的南极在地理的北极附近，地磁的北极在地理的南极附近.
4、【答案】（1）条形
（2）180
【解析】【解答】（1）通电螺线管外部的磁场分布与条形磁体相似，都是具有两个磁性较强的磁极；（2）通电螺线管外部磁场方向与螺线管中的电流方向有关，所以只改变螺线管中的电流方向，小磁针会转动180°后重新静止下来，南北极所指方向正好与原来相反；
故答案为：条形；180.
【分析】（1）通电螺线管的磁场分布与条形磁体相似.
（2）通电螺线管外部磁场方向与螺线管中的电流方向和线圈的绕法有关.
5、【答案】水银；磁性
【解析】【解答】解：因为水银是导体读图可知，当温度升高到达某一温度时，水银柱升高到与上端的金属丝相连，从而使左侧电路连通，电磁铁获得磁性，吸引簧片使右侧电路连通，电铃就响起来了。
故答案为：水银；磁性
【分析】结合电磁继电器的工作过程分析解答即可.
6、【答案】不会
【解析】【解答】闭合开关后，电流从螺线管的右端流入、左端流出，螺线管正面电流向下，根据右手螺旋定则可判断螺线管的右端为N极、左端为S极，根据异名磁极相互吸引可知，小磁针的N极仍然被螺线管左端吸引，故小磁针不会偏转。
【分析】根据安培定则判定螺线管的极性；根据磁极间的相互作用规律分析小磁针是否发生偏转。
三、实验探究
1、【答案】（1）吸引；排斥
（2）向里
（3）力
（4）磁场
【解析】【解答】（1）根据图像，结合导线间的距离，当电流方向相同时，相互吸引，当电流方向相反时，相互排斥；（2）根据通电直导线磁场方向的判定规律，甲图b处的磁场方向垂直纸面向里；（3）根据导线弯曲，说明通电导线周围产生的磁场对通电导线有力的作用；（4）磁体之间的相互作用是通过磁场实现的。
【分析】（1）在力的作用下相互靠近时是引力作用，相互远离是斥力作用；
（2）根据通电直导线磁场方向的判定确定磁场方向；
（3）磁场对其中的磁性物体有力的作用；
（4）磁体间力的作用是通过磁场实现的。
2、【答案】（1）会；磁场
（2）条形；不是
（3）N；S
【解析】【解答】解：（1）图甲中，螺线管通电后，由于电流的磁效应，螺线管的周围存在磁场，小磁针在磁场中会受到磁力的作用，从而会发生偏转，这表明通电螺线管与小磁针之间是通过磁场发生力的作用的；（2）由图乙可知，通电螺线管的外部磁场与条形磁铁的磁场相似；磁感线是人们为了直观形象地描述磁场的方向和分布情况而引入的带方向的曲线，它并不是客观存在的。（3）图丙中，根据磁极间的相互作用规律可知，通电螺线管的左端为S极，右端为N极；因为在磁场中小磁针的N极指向与该点磁感线方向一致，所以可知：在通电螺线管外部，磁感线是从N极发出，最后回到S极。
故答案为：（1）会；磁场；（2）条形；不是；（3）N；S。
【分析】（1）通电螺线管周围存在磁场，通过磁场对小磁针发生力的作用；（2）通电螺线管的外部磁场与条形磁铁的磁场相似；磁感线是描述磁场的方向和分布而引入的曲线，不是客观存在的；（3）通电螺线管外部，磁感线是从N极发出，回到S极。
