2021-2022学年基础强化人教版物理九年级全册第十九章生活用电综合训练练习题（含详解）

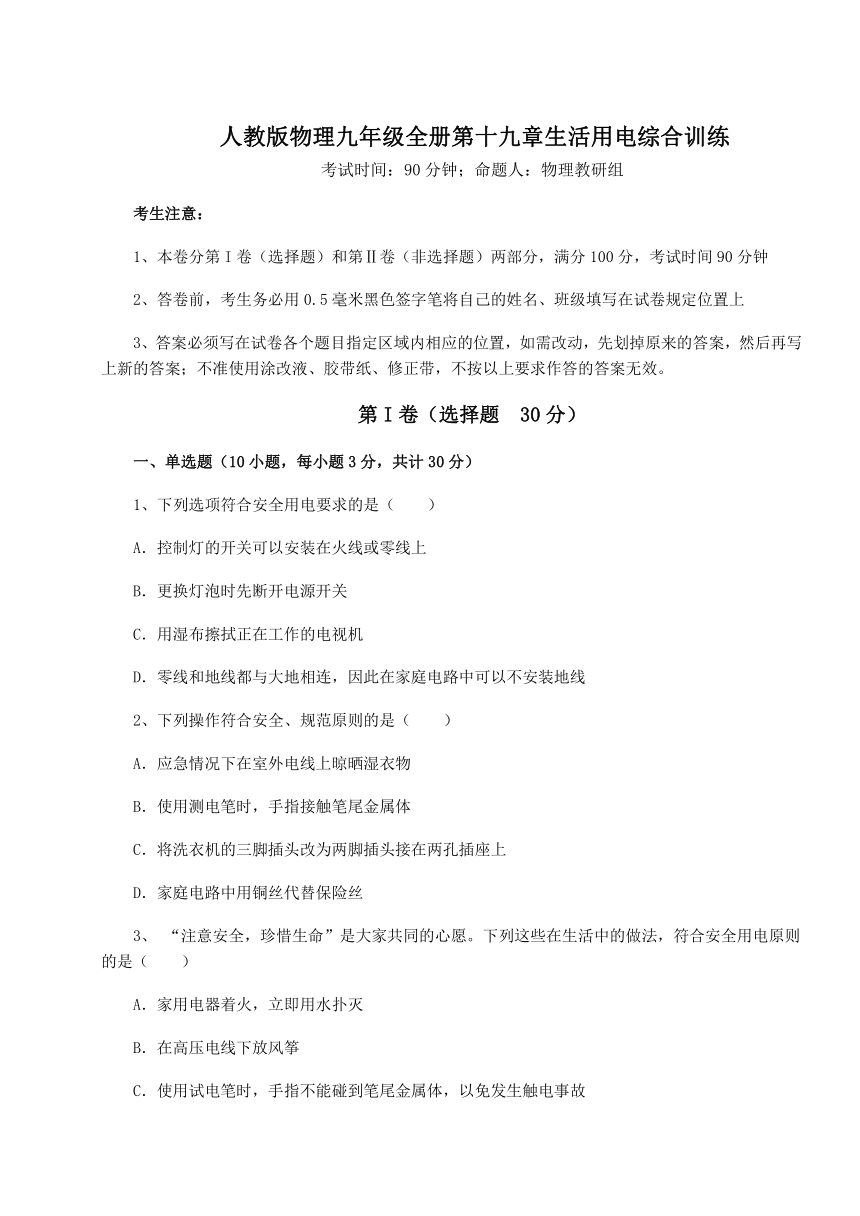

人教版物理九年级全册第十九章生活用电综合训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列选项符合安全用电要求的是（　　）
A．控制灯的开关可以安装在火线或零线上
B．更换灯泡时先断开电源开关
C．用湿布擦拭正在工作的电视机
D．零线和地线都与大地相连，因此在家庭电路中可以不安装地线
2、下列操作符合安全、规范原则的是（　　）
A．应急情况下在室外电线上晾晒湿衣物
B．使用测电笔时，手指接触笔尾金属体
C．将洗衣机的三脚插头改为两脚插头接在两孔插座上
D．家庭电路中用铜丝代替保险丝
3、 “注意安全，珍惜生命”是大家共同的心愿。下列这些在生活中的做法，符合安全用电原则的是（　　）
A．家用电器着火，立即用水扑灭
B．在高压电线下放风筝
C．使用试电笔时，手指不能碰到笔尾金属体，以免发生触电事故
D．保险盒安装在总开关后面
4、下列选项中符合安全用电要求的是（　　）
A．在高压线下放风筝
B．多个大功率用电器同时使用一个插座
C．用湿布擦拭正在工作的电视机
D．发生触电事故时，应先切断电源
5、下列关于家庭电路与安全用电的说法中正确的是（　　）
A．家庭电路中控制用电器的开关应接在火线和用电器之间
B．电冰箱使用三脚插头，是为了防止电流过大引起火灾
C．在家庭电路中，同时工作的用电器越多，总电阻越大
D．使用测电笔时，手不能接触笔尾的金属体，防止电流通过人体，造成触电事故

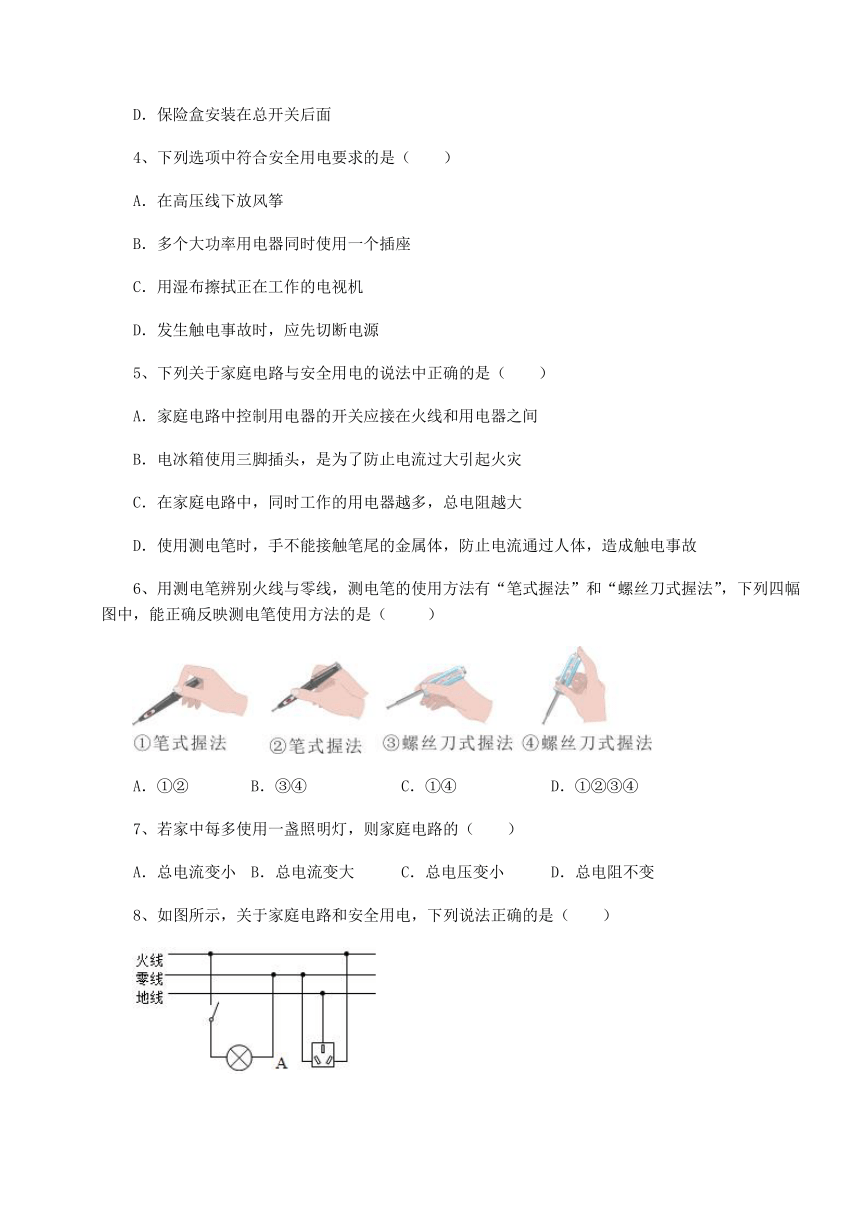

6、用测电笔辨别火线与零线，测电笔的使用方法有“笔式握法”和“螺丝刀式握法”，下列四幅图中，能正确反映测电笔使用方法的是（ ）
A．①② B．③④ C．①④ D．①②③④
7、若家中每多使用一盏照明灯，则家庭电路的（　　）
A．总电流变小 B．总电流变大 C．总电压变小 D．总电阻不变
8、如图所示，关于家庭电路和安全用电，下列说法正确的是（　　）
A．电冰箱接入三孔插座后，灯和电冰箱是串联的
B．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地
C．闭合开关后，用试电笔接触A点时，氖管发光
D．若空气开关“跳闸”，一定是电路的总功率过大
9、以下关于安全用电的说法，正确的是（　　）
A．不允许用铁丝或铜丝代替保险丝
B．使用测电笔时，手不能接触笔上任何金属
C．保险丝熔断了，一定是电路中发生了短路
D．在家庭电路中，同时工作的用电器越多，总电阻越大
10、下列做法符合安全用电要求的是（　　）
A．开关接在灯泡和零线之间
B．使用测电笔时手接触笔尖金属体
C．更换灯泡时断开电源开关
D．三脚插头较长的那只脚无用，可以去掉
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）

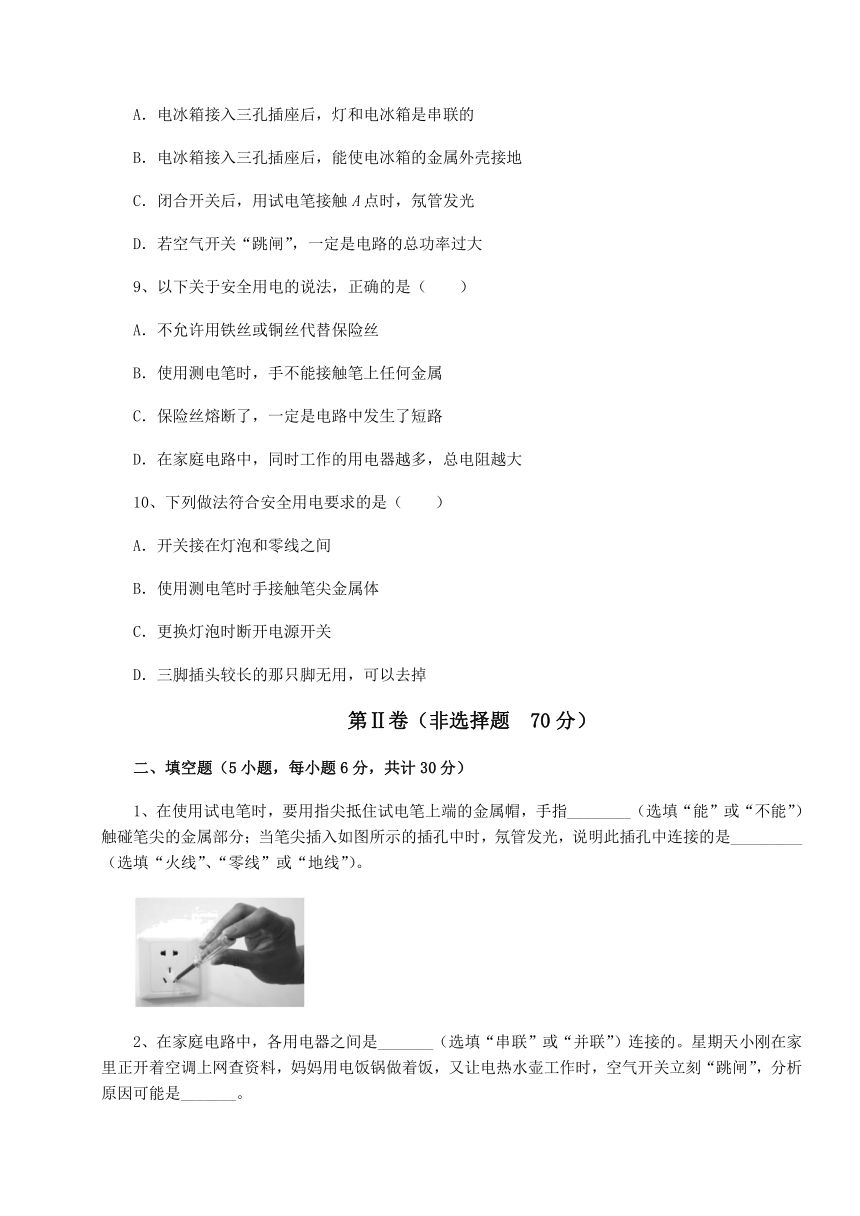

1、在使用试电笔时，要用指尖抵住试电笔上端的金属帽，手指________（选填“能”或“不能”）触碰笔尖的金属部分；当笔尖插入如图所示的插孔中时，氖管发光，说明此插孔中连接的是_________（选填“火线”、“零线”或“地线”）。
2、在家庭电路中，各用电器之间是_______（选填“串联”或“并联”）连接的。星期天小刚在家里正开着空调上网查资料，妈妈用电饭锅做着饭，又让电热水壶工作时，空气开关立刻“跳闸”，分析原因可能是_______。

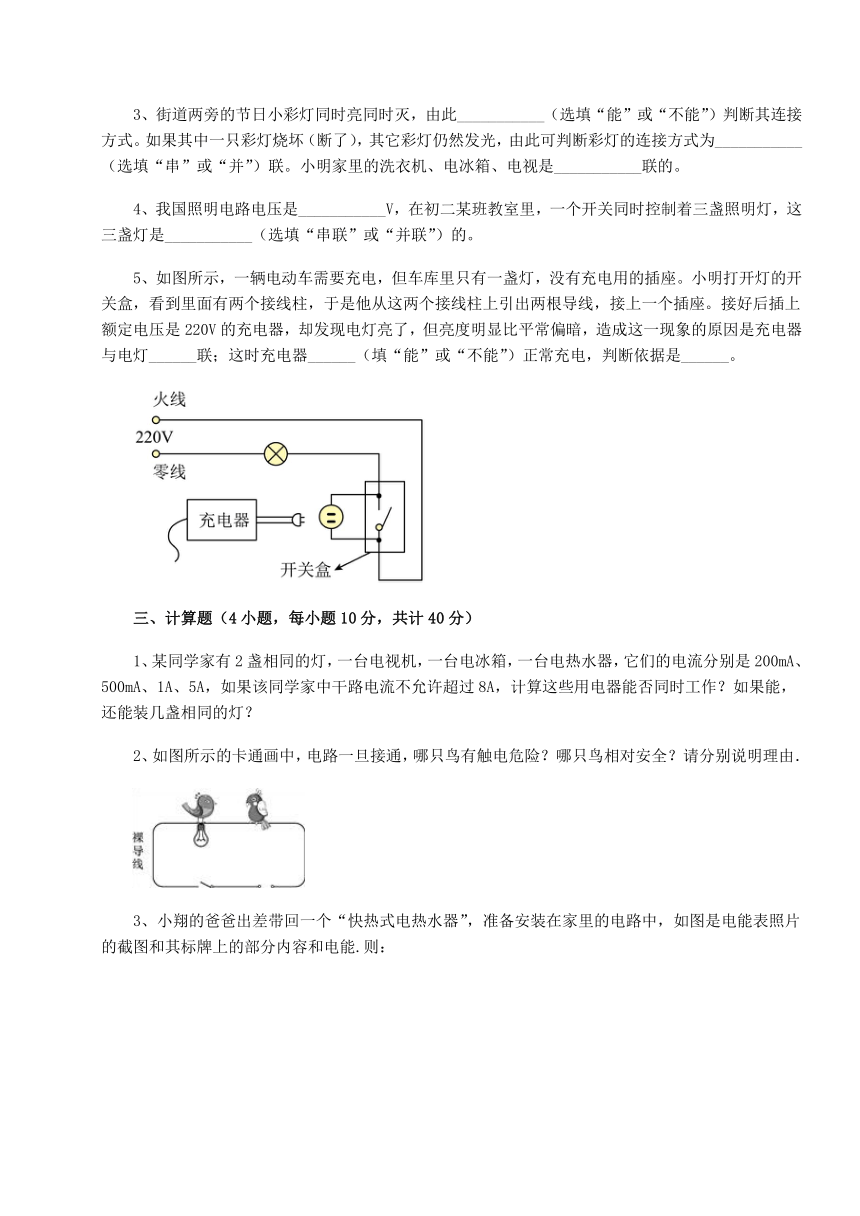

3、街道两旁的节日小彩灯同时亮同时灭，由此___________（选填“能”或“不能”）判断其连接方式。如果其中一只彩灯烧坏（断了），其它彩灯仍然发光，由此可判断彩灯的连接方式为___________（选填“串”或“并”）联。小明家里的洗衣机、电冰箱、电视是___________联的。
4、我国照明电路电压是___________V，在初二某班教室里，一个开关同时控制着三盏照明灯，这三盏灯是___________（选填“串联”或“并联”）的。
5、如图所示，一辆电动车需要充电，但车库里只有一盏灯，没有充电用的插座。小明打开灯的开关盒，看到里面有两个接线柱，于是他从这两个接线柱上引出两根导线，接上一个插座。接好后插上额定电压是220V的充电器，却发现电灯亮了，但亮度明显比平常偏暗，造成这一现象的原因是充电器与电灯______联；这时充电器______（填“能”或“不能”）正常充电，判断依据是______。
三、计算题（4小题，每小题10分，共计40分）
1、某同学家有2盏相同的灯，一台电视机，一台电冰箱，一台电热水器，它们的电流分别是200mA、500mA、1A、5A，如果该同学家中干路电流不允许超过8A，计算这些用电器能否同时工作？如果能，还能装几盏相同的灯？
2、如图所示的卡通画中，电路一旦接通，哪只鸟有触电危险？哪只鸟相对安全？请分别说明理由．

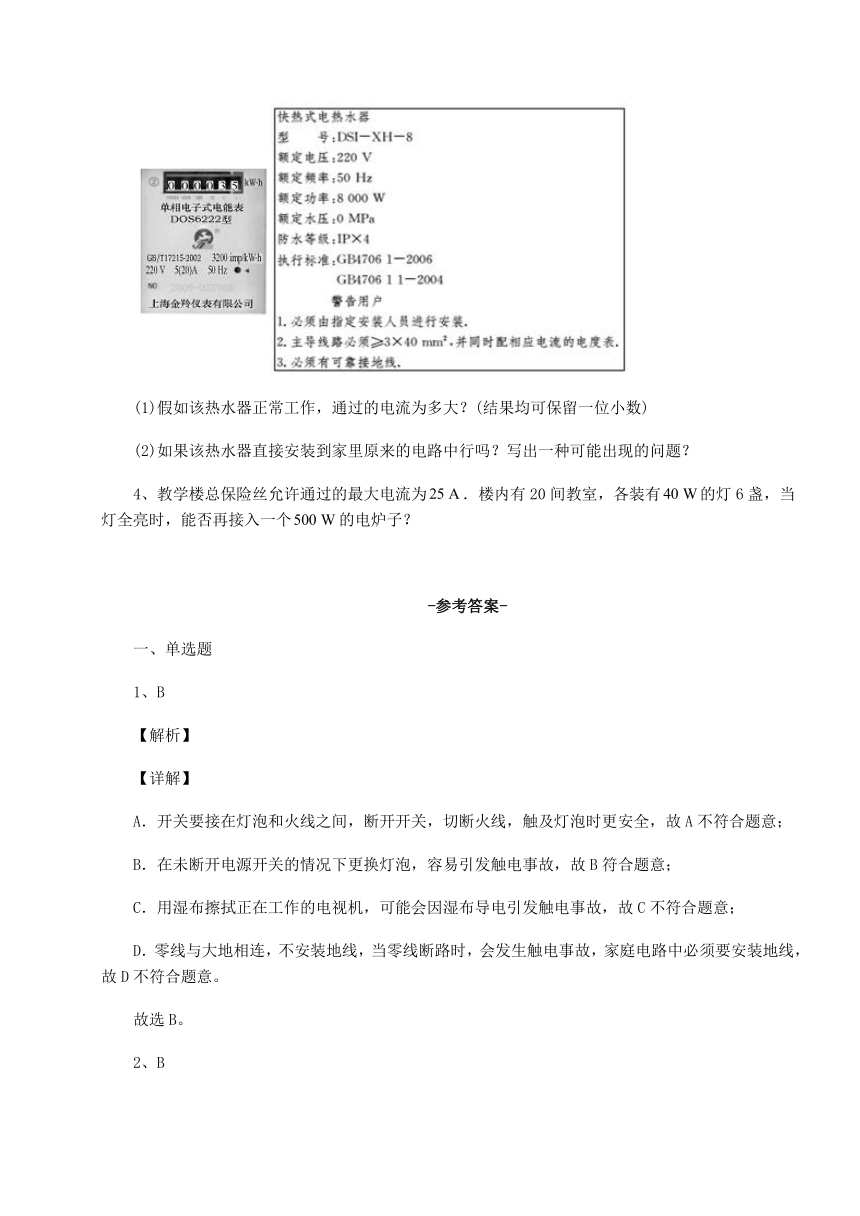

3、小翔的爸爸出差带回一个“快热式电热水器”，准备安装在家里的电路中，如图是电能表照片的截图和其标牌上的部分内容和电能.则：
(1)假如该热水器正常工作，通过的电流为多大？(结果均可保留一位小数)
(2)如果该热水器直接安装到家里原来的电路中行吗？写出一种可能出现的问题？
4、教学楼总保险丝允许通过的最大电流为．楼内有20间教室，各装有的灯6盏，当灯全亮时，能否再接入一个的电炉子？
-参考答案-
一、单选题
1、B
【解析】
【详解】
A．开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，故A不符合题意；
B．在未断开电源开关的情况下更换灯泡，容易引发触电事故，故B符合题意；
C．用湿布擦拭正在工作的电视机，可能会因湿布导电引发触电事故，故C不符合题意；
D．零线与大地相连，不安装地线，当零线断路时，会发生触电事故，家庭电路中必须要安装地线，故D不符合题意。
故选B。
2、B
【解析】
【详解】
A．在室外电线上晾晒湿衣物容易造成触电事故，故A不符合题意；
B．使用测电笔时，手指一定要接触笔尾金属体，否则容易造成误判，故B符合题意；
C．将洗衣机的三脚插头改为两脚插头接在两孔插座上，洗衣机的金属外壳容易漏电从而造成触电事故，故C不符合题意；
D．因铜丝熔点比保险丝高，在电路中电流过大时无法熔断，起不到保险的作用，故D不符合题意。
故选B。
3、D
【解析】
【详解】
A．家用电器着火，不能用水灭火，应立即关掉电源，故A不符合题意；
B．在高压电线下放风筝，有触电的危险，故B不符合题意；
C．使用试电笔时，手指不能碰到笔尖金属体，以免发生触电事故，必须用手指触碰笔尾金属体，才能构成试电笔工作的通路，故C不符合题意；
D．电路中电流过大会熔断保险丝，为了更换保险丝比较方便，保险盒安装在总开关的后面，故D符合题意。
故选D。
4、D
【解析】
【详解】
A．人靠近高压线，易发生高压电弧触电，所以不能在高压线下放风筝，故A不符合题意；
B．多个大功率用电器同时使用一个插座，会使总电流过大，容易烧坏插座、引起火灾，故B不符合题意；
C．生活用水是导体，用湿布擦正在工作的电视机，可能会发生触电事故，故C不符合题意；
D．发生触电事故时，要先切断电源，否则，施救者也会触电，故D符合题意。
故选D。
5、A
【解析】
【分析】
【详解】
A．控制用电器的开关应接在火线和用电器之间，这样在开关断开时，用电器上没有电，便于维修，故A正确；
B．冰箱使用三脚插头，是为了将冰箱的金属外壳接地，防止因外壳漏电而发生触电事故，故B错误；
C．家庭电路中各用电器是并联的；由并联电路特点知，并联电路总电阻的倒数等于各支路电阻倒数之和，同时工作的用电器越多（即并联电路的支路越多），并联电路的总电阻越小，故C错误；
D．如果手不接触笔尾金属体，无论笔尖金属体接触火线还是零线，氖管都不发光，故D错误。
故选A。
6、C
【解析】
【详解】
使用测电笔时，应用手接触笔尾金属体，手不可以接触笔尖金属体，故①和④两种握法是正确的使用方法，故选C。
7、B
【解析】
【详解】
ABD．家庭电路中用电器并联，每多使用一盏照明灯，并联总电阻就变小一些，相当于增加了导体的横截面积，因此总电阻变小；并联电路中干路电流等于各支路电流之和，每多并联一个照明灯，总电流就增大一些，故AD不符合题意，B符合题意；
C．并联电路中，各支路电压相等且等于电源电压，不变，故C不符合题意。
故选B。
8、B
【解析】
【详解】
A．电冰箱接入三孔插座后，电灯与电冰箱在工作时互不影响，则它们是并联的，故A错误；
B．电冰箱接入三孔插座后，能使电冰箱的金属外壳接地，防止由于冰箱的外壳带电而使人发生触电事故，故B正确；
C．闭合开关后，用试电笔接触A点时，因A点与零线相连，所以氖管不会发光；故C错误；
D．空气开关跳闸，可能是由于短路造成的，也可能是由于电路的总功率过大造成的，故D错误。
故选B。
9、A
【解析】
【详解】
A．电路中电流过大，虽然产生了较多的热量，铁丝和铜丝的熔点比较高，铁丝或铜丝不会熔断，不能起到保险作用，不允许用铁丝或铜丝代替保险丝，故A正确；
B．使用测电笔时，手要与笔尾金属体接触，不能接触笔尖，故B错误；
C．保险丝熔断，说明电路中电流过大，其原因可能是电路中发生了短路或用电器总功率过大，故C错误；
D．家庭电路中同时工作的用电器越多，相当于增大了横截面积，故总电阻越小，故D错误。
故选A。
10、C
【解析】
【详解】
A．若开关接在零线和灯泡之间，断开开关时，灯泡还和火线相连，接触灯泡时容易发生触电事故，所以开关接在火线和灯泡之间更安全，故A不符合题意；
B．使用测电笔时，手一定不能接触笔尖金属体；如果测电笔接触火线，手又接触笔尖金属体，会发生触电事故，故B不符合题意；
C．更换灯泡容易碰到金属部分，切断电源可以保证金属部分不带电，故C符合题意；
D．三角插座中间的长脚是为了把用电器的金属外壳接地，能有效防止触电，不能去掉三脚插头较长的那只脚，故D不符合题意。
故选C。
二、填空题
1、不能 火线
【详解】
[1]使用试电笔辨别火线、零线时，一定要用手指接触笔尾金属体，,但不能用手接触试电笔前端的金属体，否则会造成触电事故。
[2]只有当有电流通过时，电笔才发光，图中笔尖插入插座的插孔中，氖管发光，证明此处与火线相连。
2、并联 用电器的总功率过大
【详解】
[1]家用电器之间是并联时，各家用电器都正常工作，并且互不影响。
[2]小刚在家里正开着空调上网查资料，妈妈用电饭锅做着饭，又让电热水壶工作时，空气开关立刻“跳闸”，这说明电路中的电流过大了，其原因是接入电路中用电器的总功率过大，造成干路电流过大。
3、不能 并 并
【详解】
[1][2]串联电路的开关控制整个电路，并联电路中干路开关控制整个电路，因此街道两旁的节日小彩灯同时亮同时灭不能判断其连接方式；如果一串彩灯中有一只灯丝烧断，其他小彩灯却仍然可以发光，说明各彩灯工作时互不影响，表明各小彩灯是并联。
[3]家里的洗衣机、电冰箱、电视独立工作，互不影响，它们是并联的。
4、220 并联
【详解】
[1]国家电网向我国普通家庭用户提供的照明电路电压统一为220V。
[2]教室里的照明灯，虽然是开关同时控制的，但有时其中一个损坏，另外的灯仍可以正常工作，故其连接方式为并联。
5、串联 不能 此时的电压小于额定电压
【详解】
[1]接好后插上额定电压是220V的充电器，此时电流从火线出发经过充电器、灯泡回到零线，只有一条电流路径，故是串联。
[2][3]由于充电器与灯泡串联，总电压是220V，电灯泡分担一部分的电压，故充电器的电压小于额定电压，不能正常工作。
三、计算题
1、这些用电器可以同时工作；5盏
【详解】
解：家庭电路中的家用电器是并联的，所以干路的电流为
所以这些用电器可以同时使用，电路中还能增加的电流
通过一盏灯的电流
则还能增加相同的灯的数量
只能装5盏。
答：这些用电器可以同时工作，且还能装5盏相同的灯。
2、左边鸟有触电的危险，右边鸟相对安全，因为左边鸟与灯泡并联，电路一旦接通其两端的电压为220 V，有触电危险；而右边鸟与导线并联，被导线短路，故相对安全．
【详解】
解答：电路一旦接通,左边鸟与灯泡并联,其两端电压为220V,有触电危险;而右边鸟与导线并联,被导线短路,两脚之间没有电压,故相对安全.所以 左边鸟有触电危险,右边鸟相对安全.
点睛;解答本题的关键在于看小鸟的两脚间有没有电压，有电压时会触电，没有电压时不会触电．据此作答即可．
3、（1）I0=P0/U0=8 000 W/220 V≈36.4 A （2）不能直接连入原电路中.可能出现的问题有：烧坏导线、烧坏保险丝、烧坏电能表、引起火灾或者空气开关跳闸等
【详解】
（1）由可得，该热水器正常工作，通过的电流：
；
（2）不能直接连入原电路中，因为，可能出现的问题有：电流过大，容易引起火灾或空气开关跳闸、电能表烧毁、热水器无法正常工作．
故答案为（1）I0=P0/U0=8 000 W/220 V≈36.4 A （2）不能直接连入原电路中.可能出现的问题有：烧坏导线、烧坏保险丝、烧坏电能表、引起火灾或者空气开关跳闸等．
【点睛】本题考查电流、电阻、消耗电能等的计算，关键是公式及其变形的灵活运用，要熟知电能表各个参数的物理意义，要学会从题目所给信息中找到有用的数据．
4、能
【详解】
根据题意知道，保险丝允许工作用电器的总功率是：
P=UI=220V×25A=5500W，
现有日光灯的总功率是：
P′=40W×6×20=4800W，
由于P-P′=5500W-4800W=700W>500W，
所以，当灯全亮时，能再接入一个的电炉子．
