2021-2022学年基础强化人教版物理九年级全册第十五章电流和电路专项测评练习题（有解析）

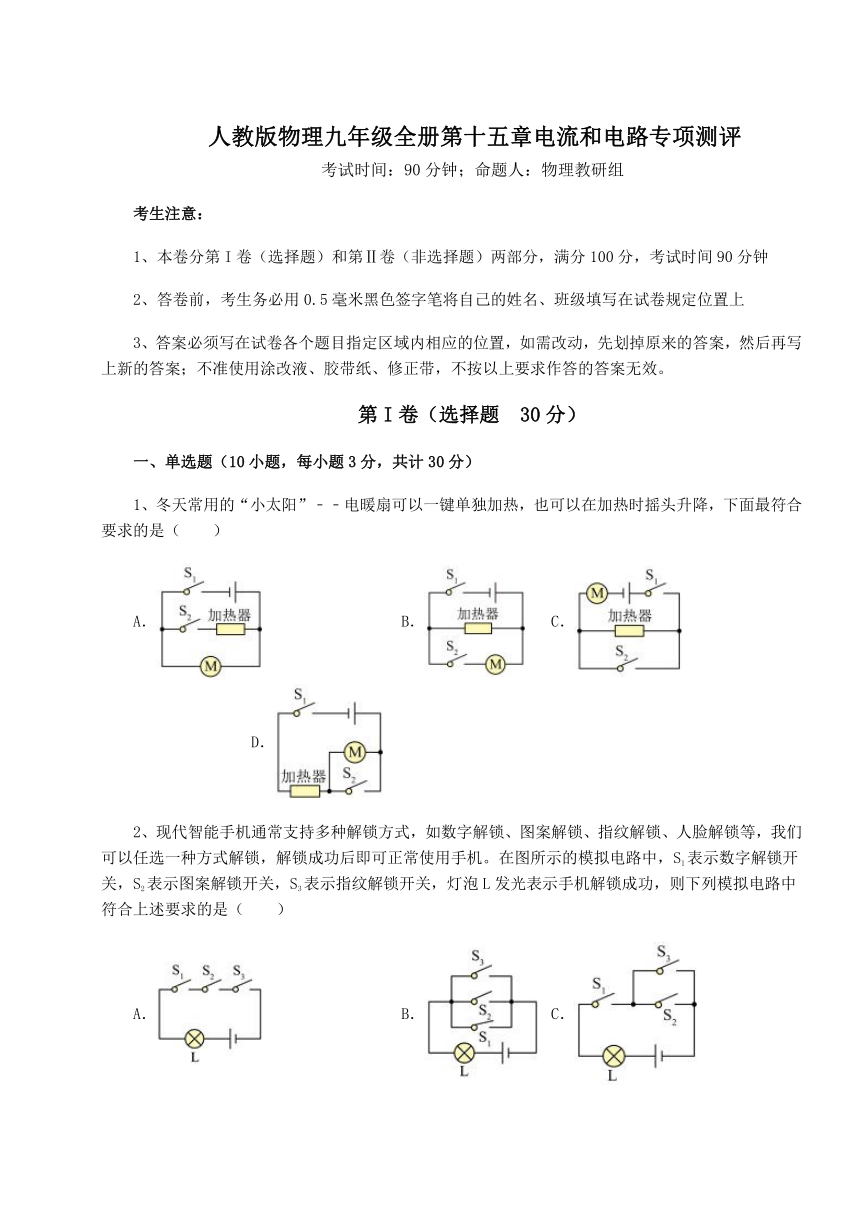

人教版物理九年级全册第十五章电流和电路专项测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、冬天常用的“小太阳”﹣﹣电暖扇可以一键单独加热，也可以在加热时摇头升降，下面最符合要求的是（　　）
A． B． C． D．
2、现代智能手机通常支持多种解锁方式，如数字解锁、图案解锁、指纹解锁、人脸解锁等，我们可以任选一种方式解锁，解锁成功后即可正常使用手机。在图所示的模拟电路中，S1表示数字解锁开关，S2表示图案解锁开关，S3表示指纹解锁开关，灯泡L发光表示手机解锁成功，则下列模拟电路中符合上述要求的是（　　）
A． B． C． D．

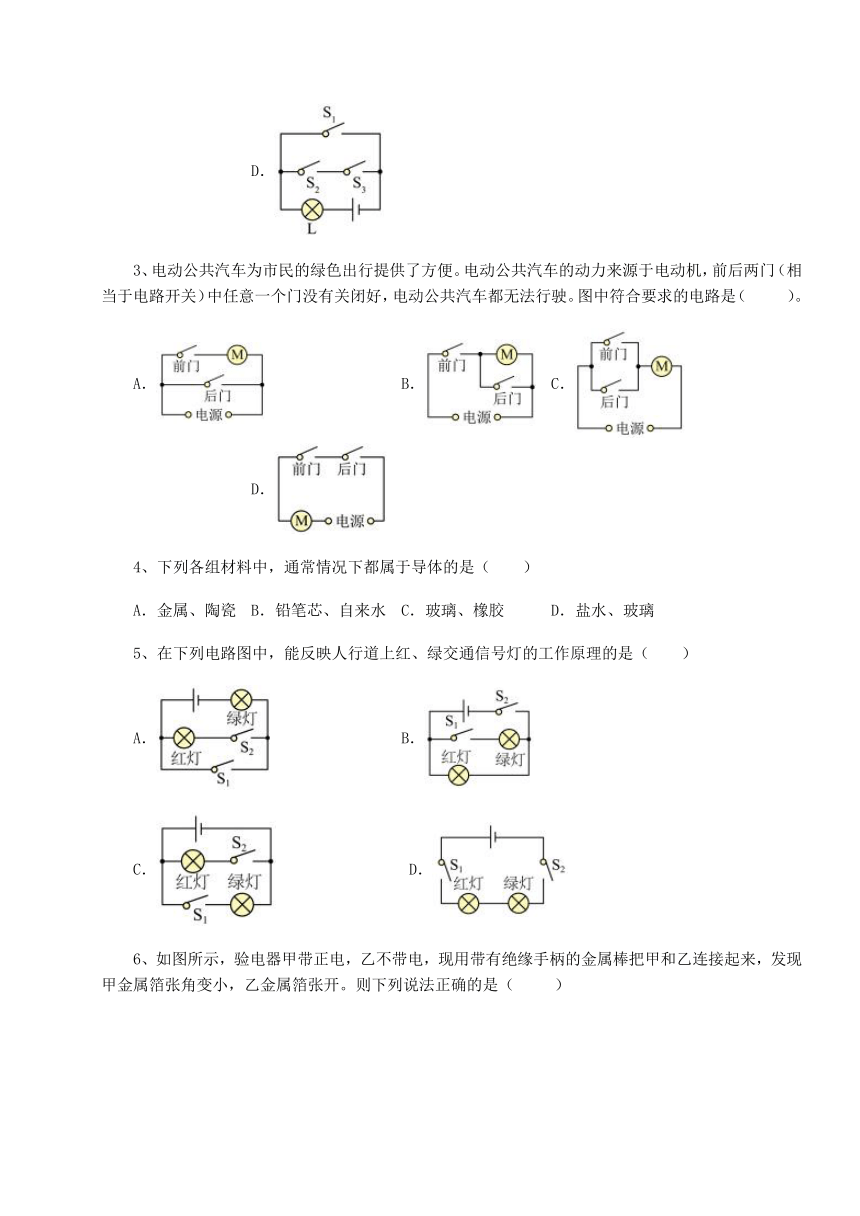

3、电动公共汽车为市民的绿色出行提供了方便。电动公共汽车的动力来源于电动机，前后两门（相当于电路开关）中任意一个门没有关闭好，电动公共汽车都无法行驶。图中符合要求的电路是（ ）。
A． B． C． D．
4、下列各组材料中，通常情况下都属于导体的是（　　）
A．金属、陶瓷 B．铅笔芯、自来水 C．玻璃、橡胶 D．盐水、玻璃
5、在下列电路图中，能反映人行道上红、绿交通信号灯的工作原理的是（　　）
A． B．
C． D．

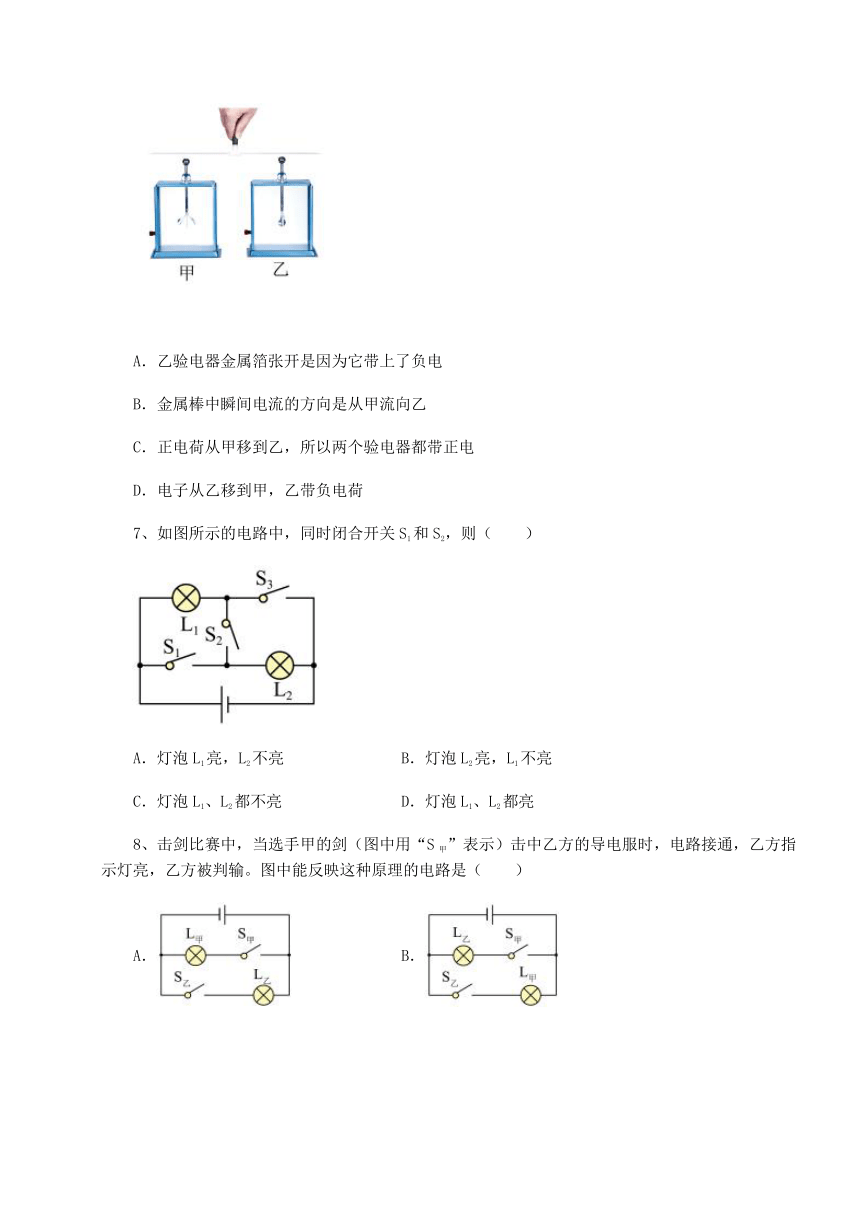

6、如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开。则下列说法正确的是（ ）
A．乙验电器金属箔张开是因为它带上了负电
B．金属棒中瞬间电流的方向是从甲流向乙
C．正电荷从甲移到乙，所以两个验电器都带正电
D．电子从乙移到甲，乙带负电荷
7、如图所示的电路中，同时闭合开关S1和S2，则（　　）
A．灯泡L1亮，L2不亮 B．灯泡L2亮，L1不亮
C．灯泡L1、L2都不亮 D．灯泡L1、L2都亮
8、击剑比赛中，当选手甲的剑（图中用“S甲”表示）击中乙方的导电服时，电路接通，乙方指示灯亮，乙方被判输。图中能反映这种原理的电路是（　　）
A． B．
C． D．

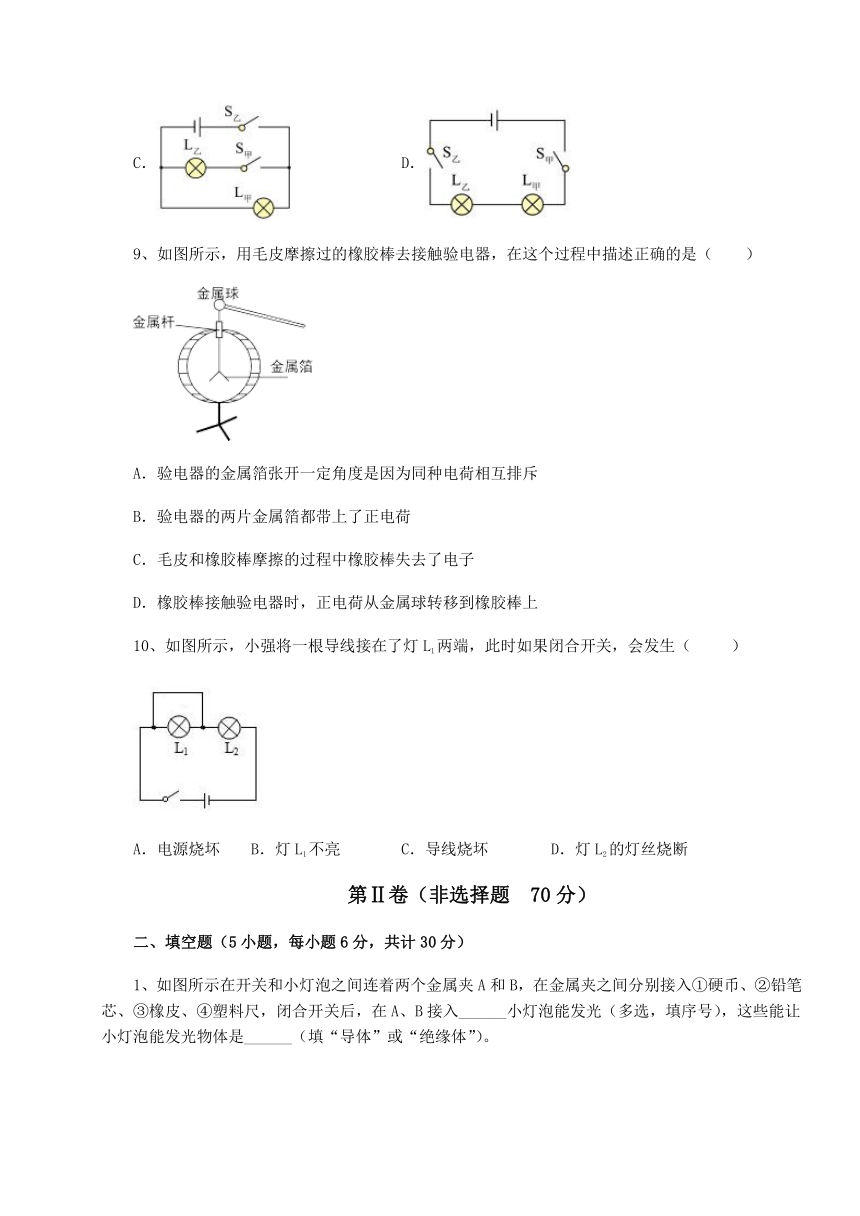

9、如图所示，用毛皮摩擦过的橡胶棒去接触验电器，在这个过程中描述正确的是（　　）
A．验电器的金属箔张开一定角度是因为同种电荷相互排斥
B．验电器的两片金属箔都带上了正电荷
C．毛皮和橡胶棒摩擦的过程中橡胶棒失去了电子
D．橡胶棒接触验电器时，正电荷从金属球转移到橡胶棒上
10、如图所示，小强将一根导线接在了灯L1两端，此时如果闭合开关，会发生（ ）
A．电源烧坏 B．灯L1不亮 C．导线烧坏 D．灯L2的灯丝烧断
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）

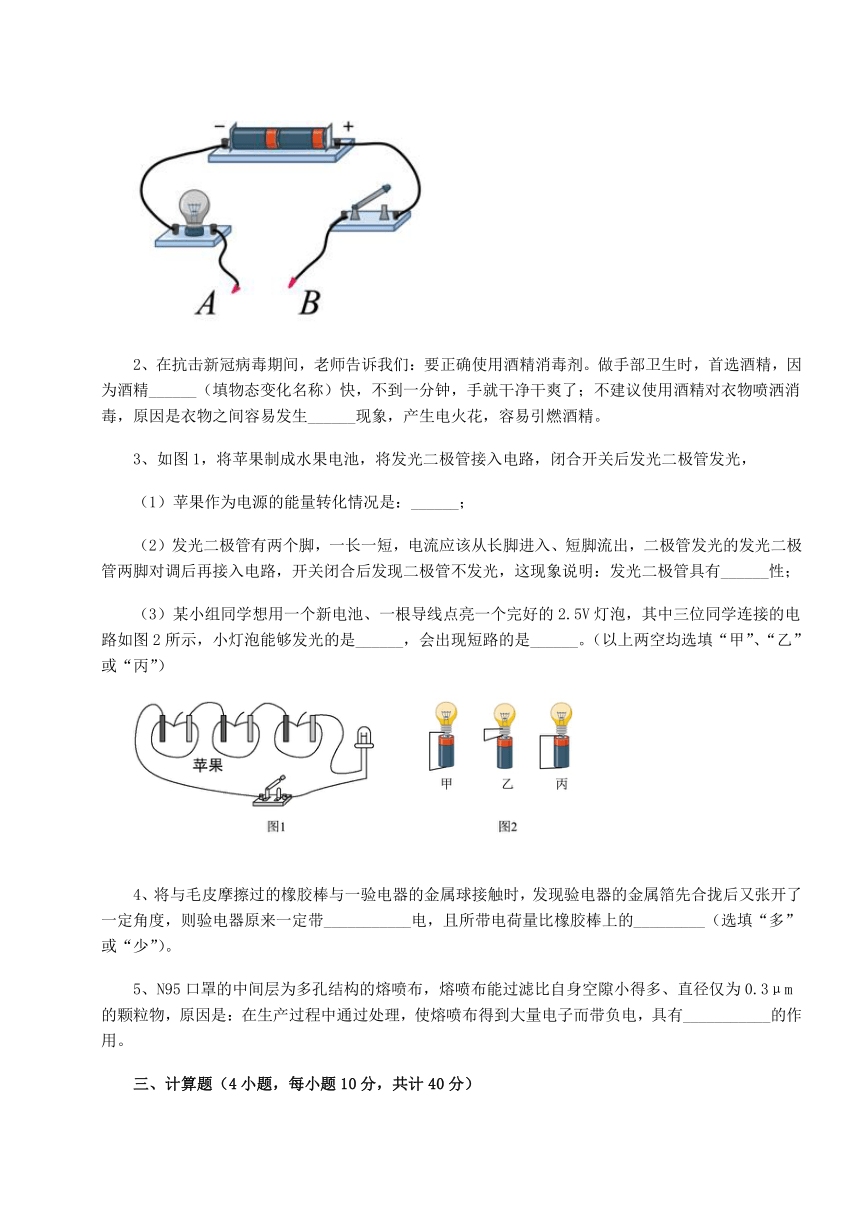

1、如图所示在开关和小灯泡之间连着两个金属夹A和B，在金属夹之间分别接入①硬币、②铅笔芯、③橡皮、④塑料尺，闭合开关后，在A、B接入______小灯泡能发光（多选，填序号），这些能让小灯泡能发光物体是______（填“导体”或“绝缘体”）。
2、在抗击新冠病毒期间，老师告诉我们：要正确使用酒精消毒剂。做手部卫生时，首选酒精，因为酒精______（填物态变化名称）快，不到一分钟，手就干净干爽了；不建议使用酒精对衣物喷洒消毒，原因是衣物之间容易发生______现象，产生电火花，容易引燃酒精。
3、如图1，将苹果制成水果电池，将发光二极管接入电路，闭合开关后发光二极管发光，
（1）苹果作为电源的能量转化情况是：______；
（2）发光二极管有两个脚，一长一短，电流应该从长脚进入、短脚流出，二极管发光的发光二极管两脚对调后再接入电路，开关闭合后发现二极管不发光，这现象说明：发光二极管具有______性；
（3）某小组同学想用一个新电池、一根导线点亮一个完好的2.5V灯泡，其中三位同学连接的电路如图2所示，小灯泡能够发光的是______，会出现短路的是______。（以上两空均选填“甲”、“乙”或“丙”）
4、将与毛皮摩擦过的橡胶棒与一验电器的金属球接触时，发现验电器的金属箔先合拢后又张开了一定角度，则验电器原来一定带___________电，且所带电荷量比橡胶棒上的_________（选填“多”或“少”）。
5、N95口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小得多、直径仅为0.3μm的颗粒物，原因是：在生产过程中通过处理，使熔喷布得到大量电子而带负电，具有___________的作用。
三、计算题（4小题，每小题10分，共计40分）
1、50秒内通过该导体横截面的电荷量为10库，求通过该导体的电流I。
2、在如图所示的电路中，当闭合S时电流表示数A1示数为0.4A，电流表A2示数为0.7A；请你解答下列问题：
（1）通过灯泡L1的电流；
（2）通过灯泡L2的电流。
3、如图所示的电路中，电源电压为9V且保持不变，求：
（1）若甲、乙均为电压表，当只闭合开关S1时，电流表A的示数为0.1A。则流过灯L3的电流为多少？
（2）若甲为电压表，乙为电流表，当只闭合开关S1时，电流表乙的示数为0.3A；再闭合S2后，电流表乙的示数为0.5A。则流过L2的电流为多少？
（3）在（2）问中1min内通过L1的电荷量是多少？
4、在如图所示的电路中，电源电压为6V不变，电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表。闭合开关S，电流表的示数为0.2A。求：
(1)电压表的示数；
(2)电阻R2连入电路的阻值；
(3)若移动滑动变阻器滑片P到某一位置，发现电压表和电流表中有一个已达到满刻度，求此时电压表和电流表的示数。
-参考答案-
一、单选题
1、B
【解析】
【详解】
电暖扇可以一键单独加热，也可以在加热时摇头升降，这说明电热丝与电动机工作时互不影响，是并联的；一个开关在干路中控制整个电路，另一个开关在支路中控制电动机，故B符合题意，ACD不符合题意。
故选B。
2、B
【解析】
【详解】
数字解锁开关S1或图案解锁开关S2或指纹解锁开关S3均可以解锁，说明三个开关可以独立工作、互不影响即为并联，然后与灯泡、电源组成电路，故B符合题意，ACD不符合题意。
故选B。
3、D
【解析】
【详解】
由题知，电动机要由前、后两门（电路开关）关闭同时控制，任意一个门没有关闭好电动机都不能工作，则电动公交车无法行驶，所以前、后两门中的电路开关应串联连接同时控制电动机。故D符合题意。
故选D。
4、B
【解析】
【详解】
A．金属是导体，陶瓷是绝缘体，故A不符合题意；
B．铅笔芯和自来水都是导体，故B符合题意；
C．玻璃和橡胶都是绝缘体，故C不符合题意；
D．盐水是导体，玻璃是绝缘体，故D不符合题意。
故选B。
5、C
【解析】
【详解】
交通规则是“红灯停，绿灯行”，按照交通规则，红灯和绿灯是分别亮着，是并联状态，并且有各自独立的开关控制灯泡。故C符合题意。故选C。
6、B
【解析】
【详解】
ACD．甲带正电荷是由于缺少电子，而乙不带电（正电荷数等于负电荷数），此时乙中的电子会经过金属棒从乙移到甲，甲带的电减少，仍带正电，所以，金属箔张角变小；而乙由于电子的转移，失去电子，带正电，金属箔张开，故ACD错误；
B．乙中的电子经过金属棒从乙移到甲，由于物理学中规定：正电荷定向移动的方向为电流的方向，且与电子定向移动的方向相反。因此金属棒中瞬间电流的方向是从甲流向乙，故B正确。
故选B。
7、B
【解析】
【详解】
由电路图可知，同时闭合开关S1和S2、断开S3时，L1被短路，不发光，只有L2接入电路中，故只有灯泡L2发光，故ACD不符合题意，B符合题意。
故选B
8、B
【解析】
【详解】
因为甲方指示灯和乙方指示灯可以单独工作，并且互不影响，因此甲、乙指示灯为并联连接；根据题意可知，甲方开关控制乙方指示灯的工作，乙方开关控制甲方指示灯的工作，故ACD不符合题意，B符合题意。
故选B。
9、A
【解析】
【详解】
AB．用毛皮摩擦过的橡胶棒带负电，带负电的橡胶棒接触金属球，电子经金属球金属杆到达金属箔片，金属箔片因为带负电，根据同种电荷相互排斥而张开一定角度，故A正确，B错误；
C．毛皮和橡胶棒摩擦的过程中毛皮失去电子，橡胶棒得到电子而带负电，故C错误；
D．橡胶棒接触验电器时，是电子从金属球转移到橡胶棒上，故D错误。
故选A。
10、B
【解析】
【详解】
如图所示，导线并联在电灯L1两端，电灯L1被短路，L1不会发光；灯L2串联接入电路，电源不会短路，灯L2发光，灯L2不会烧坏，故B符合题意。
故选B。
二、填空题
1、①② 导体
【详解】
[1][2]硬币和铅笔芯是导体，橡皮和塑料尺是绝缘体，所以提供的材料中硬币和铅笔芯接入后小灯泡能发光。
2、蒸发 静电
【详解】
[1]酒精是液体，涂抹到手上，会很快蒸发变成气态酒精。
[2]衣物之间由于相互摩擦容易发生摩擦起电现象，也就是静电现象，产生电火花后，会引起酒精燃烧。
3、化学能转化为电能 单向导电 甲 丙
【详解】
（1）[1]如图1，苹果作为电源的能量转化情况是内部的化学能转化为电能。
（2）[2]发光二极管有长短两个脚，电流从长脚进入二极管、从短脚流出，二极管正常发光。两脚对调后再接入电路，开关闭合后发现二极管不发光，电流不能从短脚进入二极管，说明：发光二极管具有单向导电性。
（3）[3][4]读图可知，甲图中将灯泡用导线接在电池的两极之间，从而形成电流的通路，可以发光；乙图中灯泡只连接了电池的正极，不能形成通路，灯泡不发光；丙图中，用导线直接连接了电池的两极，形成电源短路，会烧坏电源，这是不允许的。
4、正 少
【详解】
[1][2]用毛皮摩擦过的橡胶棒带负电荷，即有多余的电子，所以当接触验电器上端的金属球时，发现验电器的金属箔先合拢，说明橡胶棒上的电子会转移到验电器上，发生了中和现象，即原来验电器带正电；后又发现验电器的金属箔张开，说明橡胶棒上有多余的负电荷转移到验电器上，同时说明验电器原来所带电荷量比橡胶棒上的电荷量少。
5、吸引轻小物体
【详解】
N95口罩在生产过程中通过处理，使熔喷布得到大量电子而带负电荷，由于带电体能吸引轻小物体，进而吸附一些颗粒径较小的污染物，甚至病毒这种纳米级的物质也会被吸附。
三、计算题
1、0.2A
【详解】
解：50秒内通过该导体横截面的电荷量为10库，通过该导体的电流为
答：通过该导体的电流为0.2A。
2、（1）0.3A（2）0.4A
【详解】
解：（1）（2）当开关S闭合时，灯L1和L2并联，电流表A2测通过干路电流，则干路电流
I＝0.7A
A1测通过电灯L2的电流，则通过L2的电流
I2＝0.4A
由并联电路的电流规律可知，则通过灯L1的电流
I1＝I﹣I2＝0.7A﹣0.4A＝0.3A
答：（1）通过灯泡L1的电流为0.3A；
（2）通过灯泡L2的电流为0.4A。
3、（1）0.1A；（2）0.2A；（3）18C
【详解】
解：（1）由电路图知，当甲、乙都是电压表，只闭合开关S1时，灯L1与L3串联在电路中，电流表测电路中的电流，那么通过L3的电流为0.1A。
（2）若甲为电流表，乙为电压表，由电路图知，只闭合开关S1时，L3被短路，电路中只有L1工作，通过L1的电流为0.3A。再闭合开关S2，L3仍是短路状态，L1、L2并联在电路中，此时两个电流表都测干路的电流，则通过L2的电流
I2=I-I1=0.5A-0.3A=0.2A
（3）1min内通过L1的电荷量
Q=I1t=0.3A×60s=18C
答：（1）流过L3的电流为0.1A；
（2）流过L2的电流为0.2A；
（3）在（2）问中1min内通过L1的电荷量是18C。
4、 (1)2V；(2)20Ω；(3)6V、0.6A或3V、0.3A
【分析】
根据串联电路中电阻分压、并联电路中电阻分流特性分析，根据欧姆定律公式计算电流或电压值；电流表的最大量程有0.6A与3A两种规格，电压表的最大量程有6V与15V两种规格。
【详解】
(1)闭合开关S后，两个电阻串联，电压表测量电阻R1的两端电压，即
(2)根据串联分压特性可知，电阻R2的两端电压为
则电阻R2接入的阻值为
(3)若移动滑动变阻器滑片P到某一位置，发现电压表和电流表中有一个已达到满刻度，电压表满刻度时为15V或3V，由于电源电压仅为6V，则电压表的最大量程为3V，此时电路中的电流为
电流表的满刻度为3A或0.6A，由于变阻器允许通过的电流为2A，则电流表满刻度时为0.6A，此时电压表示数为
电压表的示数能够保证电路安全，符合题意。
答：(1)电压表的示数为2V；
(2)电阻R2连入电路的阻值为20Ω；
(3)若移动滑动变阻器滑片P到某一位置，发现电压表和电流表中有一个已达到满刻度，求此时电压表和电流表的示数为6V、0.6A或3V、0.3A。
