2021-2022学年基础强化人教版物理九年级全册第十九章生活用电综合练习试卷（有解析）

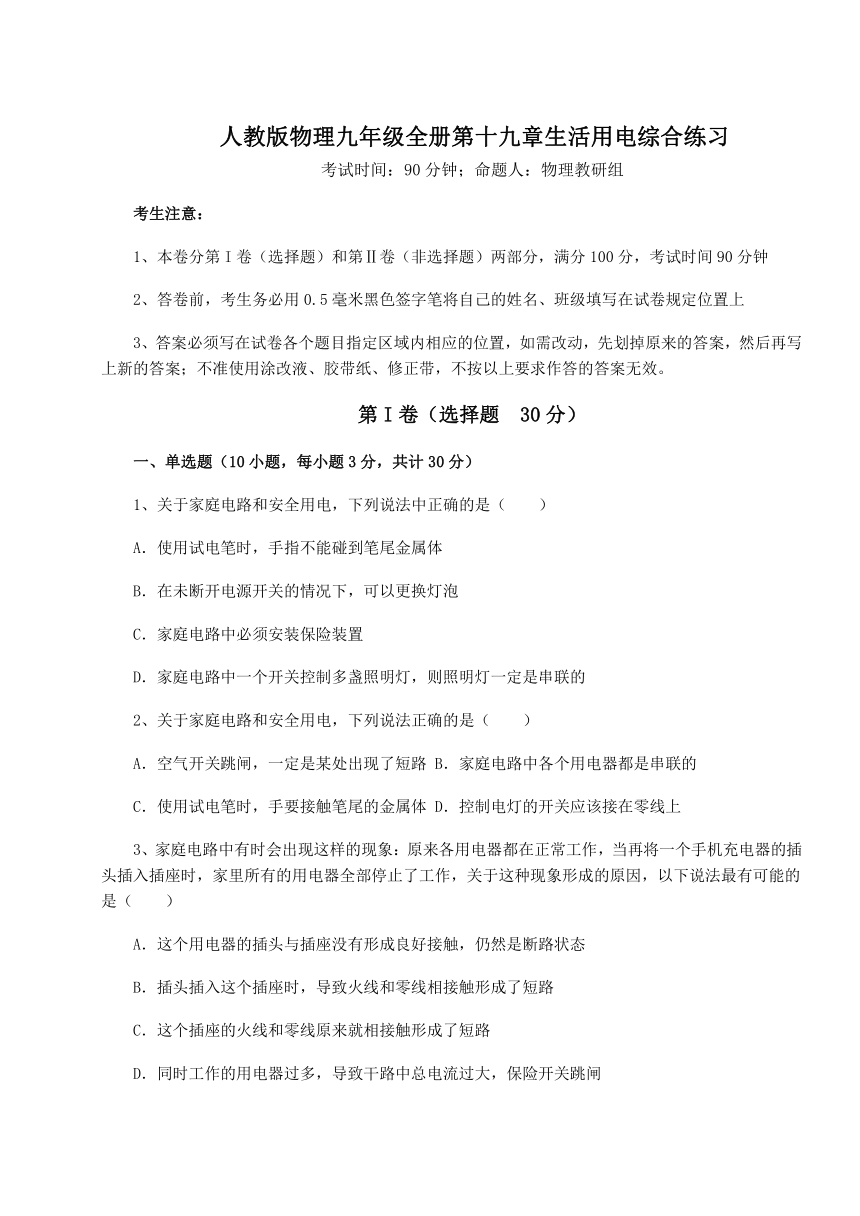

人教版物理九年级全册第十九章生活用电综合练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、关于家庭电路和安全用电，下列说法中正确的是（　　）
A．使用试电笔时，手指不能碰到笔尾金属体
B．在未断开电源开关的情况下，可以更换灯泡
C．家庭电路中必须安装保险装置
D．家庭电路中一个开关控制多盏照明灯，则照明灯一定是串联的
2、关于家庭电路和安全用电，下列说法正确的是（　　）
A．空气开关跳闸，一定是某处出现了短路 B．家庭电路中各个用电器都是串联的
C．使用试电笔时，手要接触笔尾的金属体 D．控制电灯的开关应该接在零线上
3、家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象形成的原因，以下说法最有可能的是（　　）
A．这个用电器的插头与插座没有形成良好接触，仍然是断路状态
B．插头插入这个插座时，导致火线和零线相接触形成了短路
C．这个插座的火线和零线原来就相接触形成了短路
D．同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸

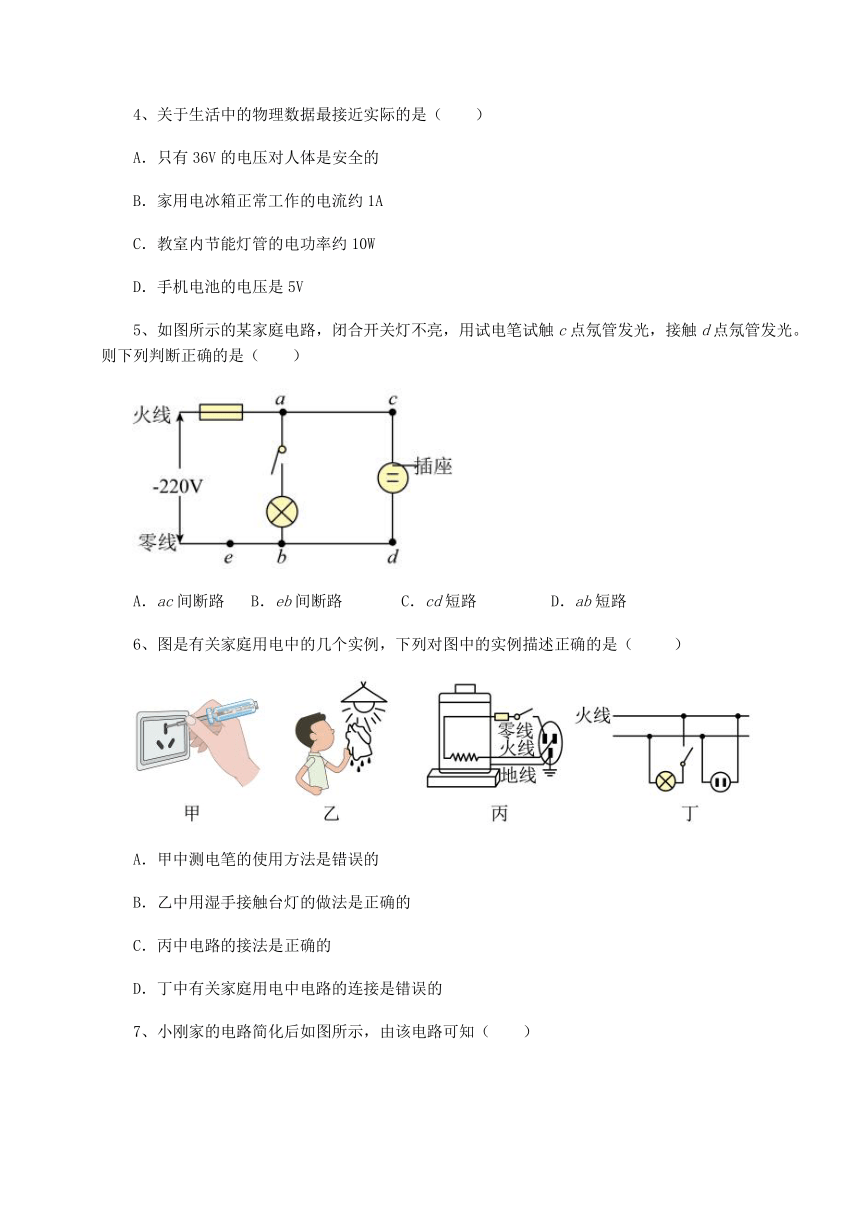

4、关于生活中的物理数据最接近实际的是（　　）
A．只有36V的电压对人体是安全的
B．家用电冰箱正常工作的电流约1A
C．教室内节能灯管的电功率约10W
D．手机电池的电压是5V
5、如图所示的某家庭电路，闭合开关灯不亮，用试电笔试触c点氖管发光，接触d点氖管发光。则下列判断正确的是（　　）
A．ac间断路 B．eb间断路 C．cd短路 D．ab短路
6、图是有关家庭用电中的几个实例，下列对图中的实例描述正确的是（ ）
A．甲中测电笔的使用方法是错误的
B．乙中用湿手接触台灯的做法是正确的
C．丙中电路的接法是正确的
D．丁中有关家庭用电中电路的连接是错误的

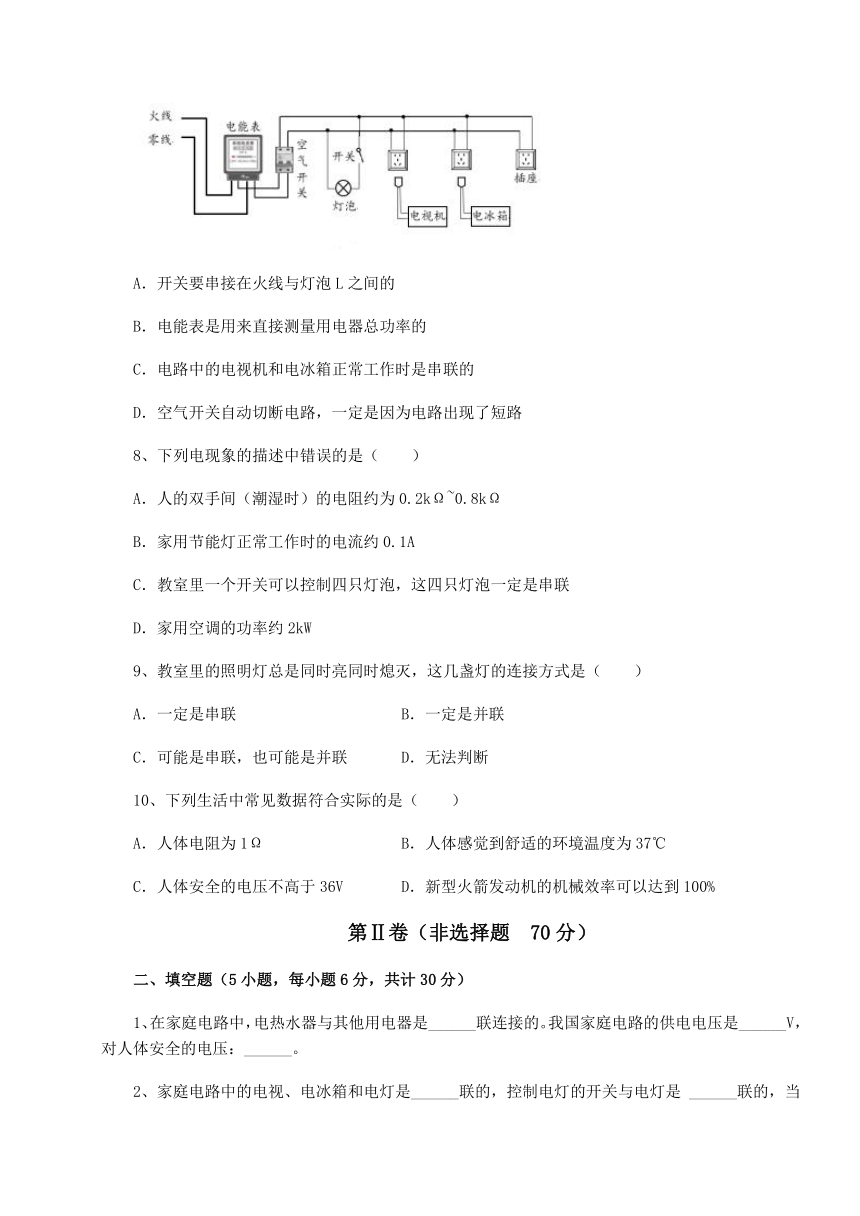

7、小刚家的电路简化后如图所示，由该电路可知（　　）
A．开关要串接在火线与灯泡L之间的
B．电能表是用来直接测量用电器总功率的
C．电路中的电视机和电冰箱正常工作时是串联的
D．空气开关自动切断电路，一定是因为电路出现了短路
8、下列电现象的描述中错误的是（　　）
A．人的双手间（潮湿时）的电阻约为0.2kΩ~0.8kΩ
B．家用节能灯正常工作时的电流约0.1A
C．教室里一个开关可以控制四只灯泡，这四只灯泡一定是串联
D．家用空调的功率约2kW
9、教室里的照明灯总是同时亮同时熄灭，这几盏灯的连接方式是（　　）
A．一定是串联 B．一定是并联
C．可能是串联，也可能是并联 D．无法判断
10、下列生活中常见数据符合实际的是（　　）
A．人体电阻为1Ω B．人体感觉到舒适的环境温度为37℃
C．人体安全的电压不高于36V D．新型火箭发动机的机械效率可以达到100%
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、在家庭电路中，电热水器与其他用电器是______联连接的。我国家庭电路的供电电压是______V，对人体安全的电压：______。

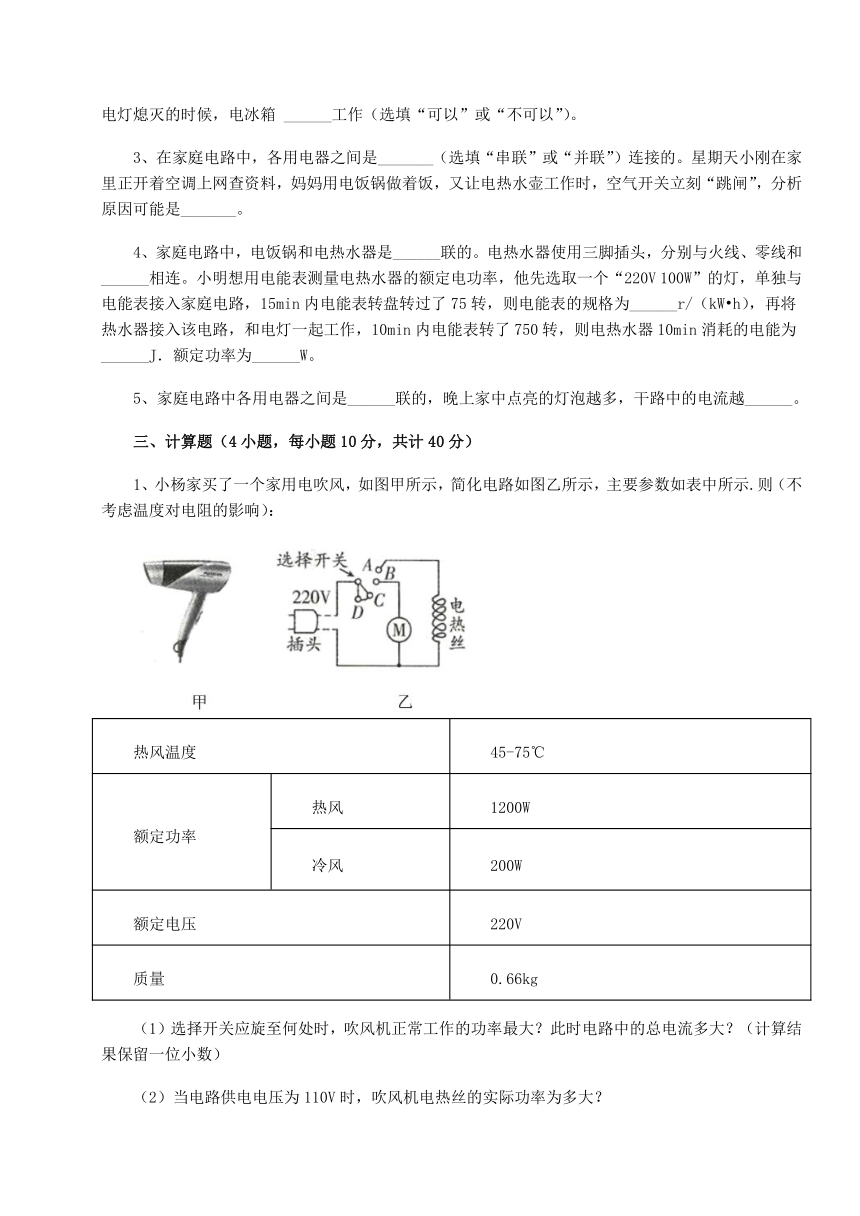

2、家庭电路中的电视、电冰箱和电灯是______联的，控制电灯的开关与电灯是 ______联的，当电灯熄灭的时候，电冰箱 ______工作（选填“可以”或“不可以”）。
3、在家庭电路中，各用电器之间是_______（选填“串联”或“并联”）连接的。星期天小刚在家里正开着空调上网查资料，妈妈用电饭锅做着饭，又让电热水壶工作时，空气开关立刻“跳闸”，分析原因可能是_______。
4、家庭电路中，电饭锅和电热水器是______联的。电热水器使用三脚插头，分别与火线、零线和______相连。小明想用电能表测量电热水器的额定电功率，他先选取一个“220V 100W”的灯，单独与电能表接入家庭电路，15min内电能表转盘转过了75转，则电能表的规格为______r/（kW h），再将热水器接入该电路，和电灯一起工作，10min内电能表转了750转，则电热水器10min消耗的电能为______J．额定功率为______W。
5、家庭电路中各用电器之间是______联的，晚上家中点亮的灯泡越多，干路中的电流越______。
三、计算题（4小题，每小题10分，共计40分）
1、小杨家买了一个家用电吹风，如图甲所示，简化电路如图乙所示，主要参数如表中所示.则（不考虑温度对电阻的影响）：
热风温度 45-75℃
额定功率 热风 1200W
冷风 200W
额定电压 220V
质量 0.66kg
（1）选择开关应旋至何处时，吹风机正常工作的功率最大？此时电路中的总电流多大？（计算结果保留一位小数）
（2）当电路供电电压为110V时，吹风机电热丝的实际功率为多大？

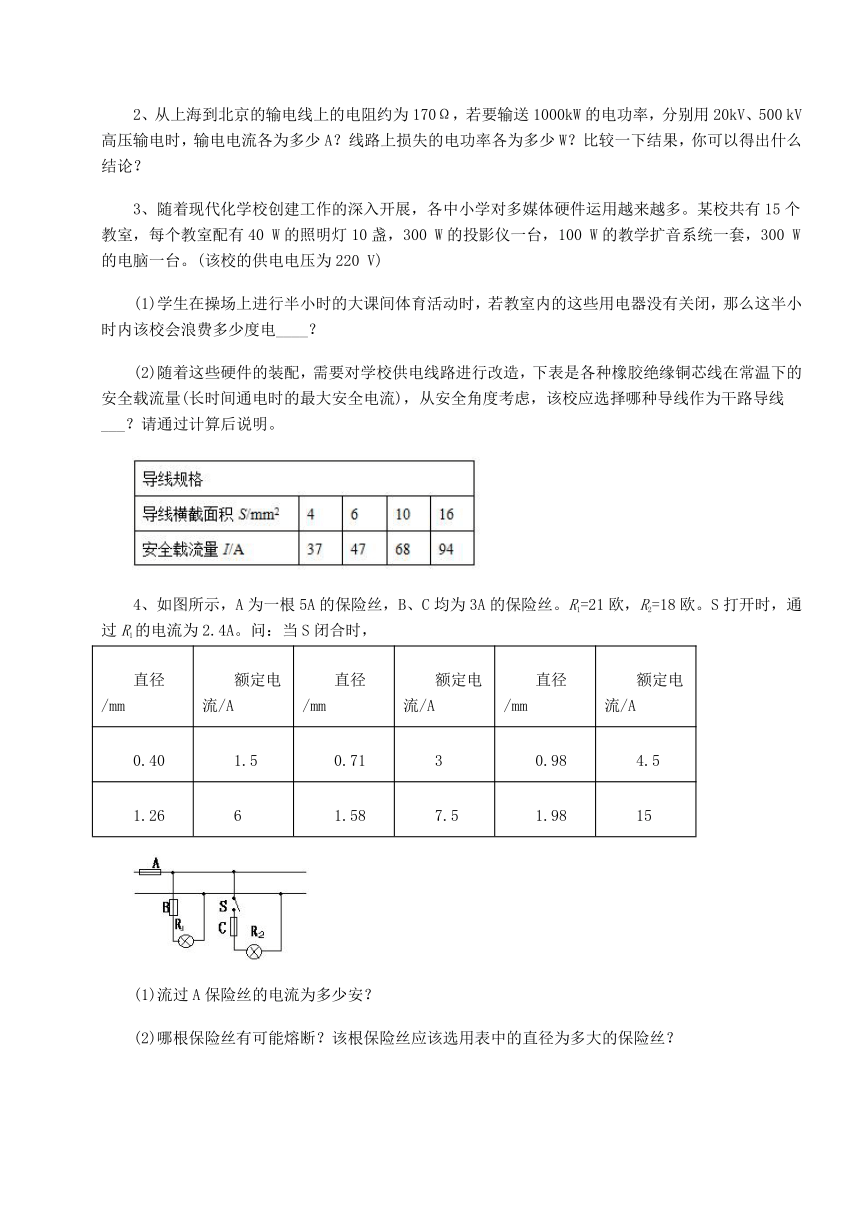

2、从上海到北京的输电线上的电阻约为170Ω，若要输送1000kW的电功率，分别用20kV、500 kV高压输电时，输电电流各为多少A？线路上损失的电功率各为多少W？比较一下结果，你可以得出什么结论？
3、随着现代化学校创建工作的深入开展，各中小学对多媒体硬件运用越来越多。某校共有15个教室，每个教室配有40 W的照明灯10盏，300 W的投影仪一台，100 W的教学扩音系统一套，300 W的电脑一台。(该校的供电电压为220 V)
(1)学生在操场上进行半小时的大课间体育活动时，若教室内的这些用电器没有关闭，那么这半小时内该校会浪费多少度电____？
(2)随着这些硬件的装配，需要对学校供电线路进行改造，下表是各种橡胶绝缘铜芯线在常温下的安全载流量(长时间通电时的最大安全电流)，从安全角度考虑，该校应选择哪种导线作为干路导线___？请通过计算后说明。
4、如图所示，A为一根5A的保险丝，B、C均为3A的保险丝。R1=21欧，R2=18欧。S打开时，通过R1的电流为2.4A。问：当S闭合时，
直径/mm 额定电流/A 直径/mm 额定电流/A 直径/mm 额定电流/A
0.40 1.5 0.71 3 0.98 4.5
1.26 6 1.58 7.5 1.98 15
(1)流过A保险丝的电流为多少安？
(2)哪根保险丝有可能熔断？该根保险丝应该选用表中的直径为多大的保险丝？
-参考答案-
一、单选题
1、C
【解析】
【详解】
A．使用试电笔时，手指要接触笔尾金属体，但不能接触笔尖的金属体，如果不小心接触笔尖的金属体会引起触电事故，故A错误；
B．更换灯泡时，一定要断开电源开关，否则用电器带电的情况下更换容易引起触电事故，故B错误；
C．家庭电路可能因为总功率过大或短路引起电路中电流过大，可能会损坏电路甚至引发火灾，所以一定要安装保险装置，故C正确；
D．家庭电路中一个开关控制多盏照明灯，是因为开关在干路上，照明灯的额定电压都是220V，家庭电路的电压也是220V，如果串联导致各串联用电器分压，都达不到220V的额定电压，无法正常工作，所以不能串联使用，有时一盏灯损坏熄灭，其它灯仍能正常发光，也表明不是串联的。故D错误。
故选C。
2、C
【解析】
【详解】
A．空气开关“跳闸”，可能是电路出现了短路，也可能是用电器的总功率过大造成的，故A错误；
B．家庭电路中各个用电器之间互不影响，并且能正常工作，所以各用电器之间是并联的，故B错误；
C．使用测电笔时，应让手与笔尾的金属体接触，当氖管发光时，说明接触的是火线，故C正确；
D．为了用电的安全，控制电灯的开关应该接在火线上，故D错误。
故选C。
3、B
【解析】
【详解】
A．若这个用电器的插头与插座没有形成良好接触，即处于断路状态，则用电器不工作，不会影响室内其它用电器，故A错误；
BD．将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，说明干路上的保险丝被熔断了，保险丝被熔断是由于电路中的电流过大。而产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路。由生活常识可知，手机充电器的功率比较小，因此造成保险丝熔断的原因不会是因干路的总功率过大，而是短路引起的，故B正确，D错误；
C．若是插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，故C错误。
故选B。
4、B
【解析】
【详解】
A．不同环境的安全电压值不同，一般认为不高于36V的电压对人体是安全的，故A不符合题意；
B．家用电冰箱正常工作时的功率约200W，电流约1A，故B符合题意；
C．教室内节能灯管的电流约0.2A，电功率约40W，故C不符合题意；
D．一般手机所用的锂离子电池的电压是3.7V左右，故D不符合题意。
故选B。
5、B
【解析】
【详解】
A．用试电笔接触c点氖管发光，说明c点与火线没有断开，因此ac间没有断路，故A错误；
B．测电笔接触d点氖管发光，说明d点与火线相连，虽然c点与火线没有断开，但插座处没有用电器，不能与c处的火线相连，因此d点通过灯泡与火线相连；又因为闭合开关，灯不亮，说明灯与零线断开，故eb间断路，B正确；
CD．若cd短路或ab短路，则火线和零线相连发生电源短路，电路中电流过大将保险丝烧断，此时试电笔试触c点和d点氖管都不发光，故CD错误。
故选B。
6、A
【解析】
【详解】
A．由图可知，手碰到了笔尖，会使人触电。故A描述正确；
B．由于湿手是导体，用湿手接触台灯容易发生触电事故。故B描述错误。
C．由图可知，三孔插座中零线和火线的孔接法正确，但开关控制了零线，开关应该接在火线上。故C描述错误；
D．灯泡的开关接在了火线和用电器之间，其两孔插座的接法也是正确的。故D描述错误。
故选A。
7、A
【解析】
【详解】
A．家庭电路中控制灯泡的开关应该串联接在火线和灯泡之间，这样断开开关时，灯泡处才不会带电，故A符合题意；
B．电能表是测量家庭电路中用电器消耗电能的仪表，故B不符合题意；
C．电路中的电视机和电冰箱互不影响，独立工作，是并联的，故C不符合题意；
D．空气开关自动切断电路，是由于电流过大，有可能是由于用电器的总功率过大，也有可能是短路，故D不符合题意。
故选A。
8、C
【解析】
【详解】
A．人的双手间干燥时的电阻约1000～5000Ω，人的双手间潮湿时的电阻0.2kΩ～0.8kΩ，故A正确，不符合题意；
B．家用节能灯正常发光时的功率在20W左右，通过的电流
故B正确，不符合题意；
C．照明电路中的灯泡是并联的，将开关放在干路上即可同时控制四只灯泡的亮和灭，故C错误，符合题意；
D．家用空调工作时功率很大，一般在2kW左右，故D正确，不符合题意。
故选C。
9、B
【解析】
【详解】
教室里的灯是并联的，因为当一盏灯坏了，其它灯仍然能亮，不受影响，只所以同时亮同时熄灭，是因为开关在并联电路的干路上。故ACD不符合题意，B符合题意。
故选B。
10、C
【解析】
【详解】
A．通常情况下，人体的电阻约为104~105Ω，故选A不符合题意；
B．人体的正常温度约为37摄氏度，而人体感觉到舒适的环境温度约为26摄氏度，故B不符合题意；
C．不高于36V的电压对人体而言是安全电压，故C正确；
D．发动机在工作时，会有热量损失，所以机械效率不可能达到100%，故D不符合题意。
故选C。
二、填空题
1、并 220 不高于36V
【详解】
[1]家庭电路中，家用电器之间保证各用电器之间互不影响，又能正常工作，所以是并联连接。
[2]我国家庭电路中，用电器正常工作的电压是220V。
[3]由物理学常识可知，对人体安全的电压是不高于36V。
2、并 串 可以
【详解】
[1]家庭电路中，电冰箱、电灯与电视机的额定电压都是220V，它们能够独立工作，互不影响的，因此它们是并联连接。
[2][3]电灯的开关可以控制灯泡，所以是串联连接。由于并联电路各用电器工作时互不影响，则当电灯熄灭的时候，电冰箱可以工作。
3、并联 用电器的总功率过大
【详解】
[1]家用电器之间是并联时，各家用电器都正常工作，并且互不影响。
[2]小刚在家里正开着空调上网查资料，妈妈用电饭锅做着饭，又让电热水壶工作时，空气开关立刻“跳闸”，这说明电路中的电流过大了，其原因是接入电路中用电器的总功率过大，造成干路电流过大。
4、并 地线 3000 8.4×105 1400
【详解】
[1]电饭锅和电热水器工作时互不影响，所以它们是并联的。
[2]三脚插头的三根线分别与火线、零线和地线相连接。
[3]家庭电路的电压为220V，该灯泡15min消耗的电能为
即电路中消耗0.025kW h的电能时，电能表转盘转过了75转，则消耗1kW h的电能时，电能表转盘转过的转数
即该电能表的规格为3000r/(kW h)。
[4]将热水器接入该电路，和电灯一起工作，10min内电能表转了750转，则电热水器和电灯消耗的总电能
电灯在10min消耗的电能为
W灯＝Pt′＝100W×10×60s＝6×104J
则电热水器10min消耗的电能为
W热水器＝W总﹣W灯＝9×105J﹣6×104J＝8.4×105J
[5]电热水器的额定功率
5、并 大
【详解】
[1]一般来说，家庭电路中各用电器之间是并联的，使用时互不影响，可以独立工作。
[2]同时使用的用电器越多，根据并联电路的电流关系可知，干路中电流就越大 。
三、计算题
1、 (1)AB；5.5A；(2)250W
【详解】
(1) 当开关旋至A、B处时，电阻丝和电动机并联，同时工作，吹出的是热风，此时电路中电阻最小，电源电压不变，根据公式P=可知此时电吹风正常工作的功率最大，电路中的电流
I=≈5.5A；
(2)电热丝的额定功率
P2=P总-P1=1200W-200W=1000W，
电热丝的电阻
R==48.4Ω，
当电路供电电压为110V时，吹风机电热丝的实际功率：
P2′==250W．
答：(1)选择开关旋至AB处，功率最大，此时电流约为5.5A；
(2)当电路供电电压为110V时，吹风机电热丝的实际功率250W．
2、 50A 2A 4.25×105W 680W 比较可知，在输送功率不变的情况下，输送电压越高，线路上损耗的功率越小，能源的利用率就越高。
【解析】当时，电路中的电流为
电路上损失的电功率为
当时，电路中的电流为
电路上损失的电功率为
比较可知，在输送功率不变的情况下，输送电压越高，线路上损耗的功率越小，能源的利用率就越高。
答：输电电流分别为50A、2A，线路上损失的电功率分别为4.25×105W、680W，比较可知，在输送功率不变的情况下，输送电压越高，线路上损耗的功率越小，能源的利用率就越高。
【点睛】先根据分别求出两种方式的输电电流,再利用求出两种方式线路上损失的电功率,然后比较得出结论。
3、8.25度 16 mm2的导线作为干路导线
【解析】
【详解】
(1)教室内的用电器总功率：
，
由得，半小时浪费的电能：
。
(2)由得电路中总电流：
，
选择导线时，应选择安全载流量等于或大于电路实际最大电流的规格，所以根据，可知：
应选择横截面积为16mm2的导线作为干路导线。
4、 (1)5.2A；(2)A，1.26mm
【详解】
(1)由图示知，闭合开关S时，两灯并联，则电路两端的电压
U=I1R1=2.4A×21Ω=50.4V
通过R2的电流
那么通过A保险丝的电流
I=I1+I2=2.4A+2.8A=5.2A
(2)A保险丝允许通过的最大电流为5A，而实际电流为5.2A，所以A保险丝有可能熔断。保险丝B、C的最大电流都为3A，为了保险起见，A保险丝应选择额定电流为6A的，由表格知，其直径为1.26mm。
答：(1)流过A保险丝的电流为5.2A；
(2)A保险丝有可能熔断，该根保险丝应选用直径为1.26mm的保险丝。
