2021-2022学年基础强化人教版物理九年级全册第十五章电流和电路专项攻克试题（有解析）

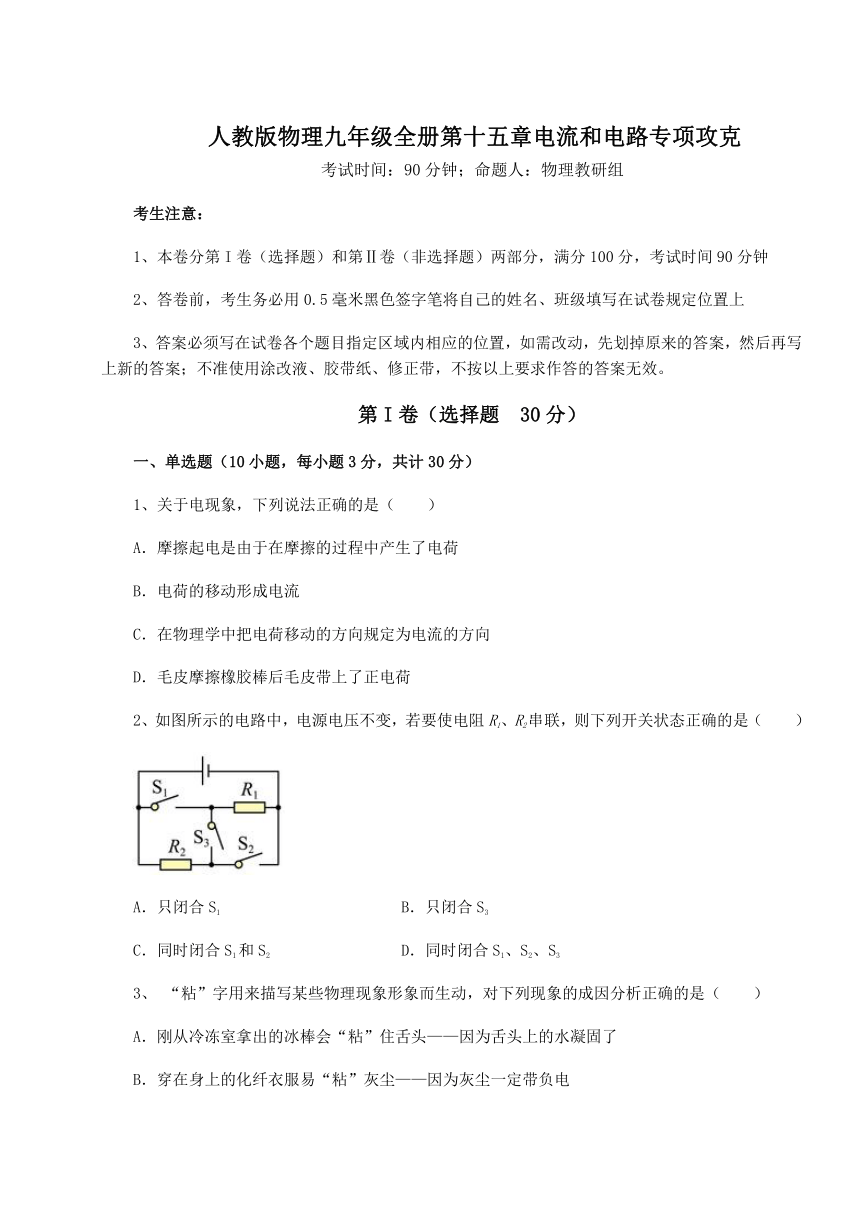

人教版物理九年级全册第十五章电流和电路专项攻克
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、关于电现象，下列说法正确的是（　　）
A．摩擦起电是由于在摩擦的过程中产生了电荷
B．电荷的移动形成电流
C．在物理学中把电荷移动的方向规定为电流的方向
D．毛皮摩擦橡胶棒后毛皮带上了正电荷
2、如图所示的电路中，电源电压不变，若要使电阻R1、R2串联，则下列开关状态正确的是（　　）
A．只闭合S1 B．只闭合S3
C．同时闭合S1和S2 D．同时闭合S1、S2、S3
3、 “粘”字用来描写某些物理现象形象而生动，对下列现象的成因分析正确的是（　　）
A．刚从冷冻室拿出的冰棒会“粘”住舌头——因为舌头上的水凝固了
B．穿在身上的化纤衣服易“粘”灰尘——因为灰尘一定带负电
C．光滑铅块积压在一起就能“粘”住——因为分子间没有斥力
D．吸盘式挂衣钩能够“粘”在墙上——因为分子间有引力

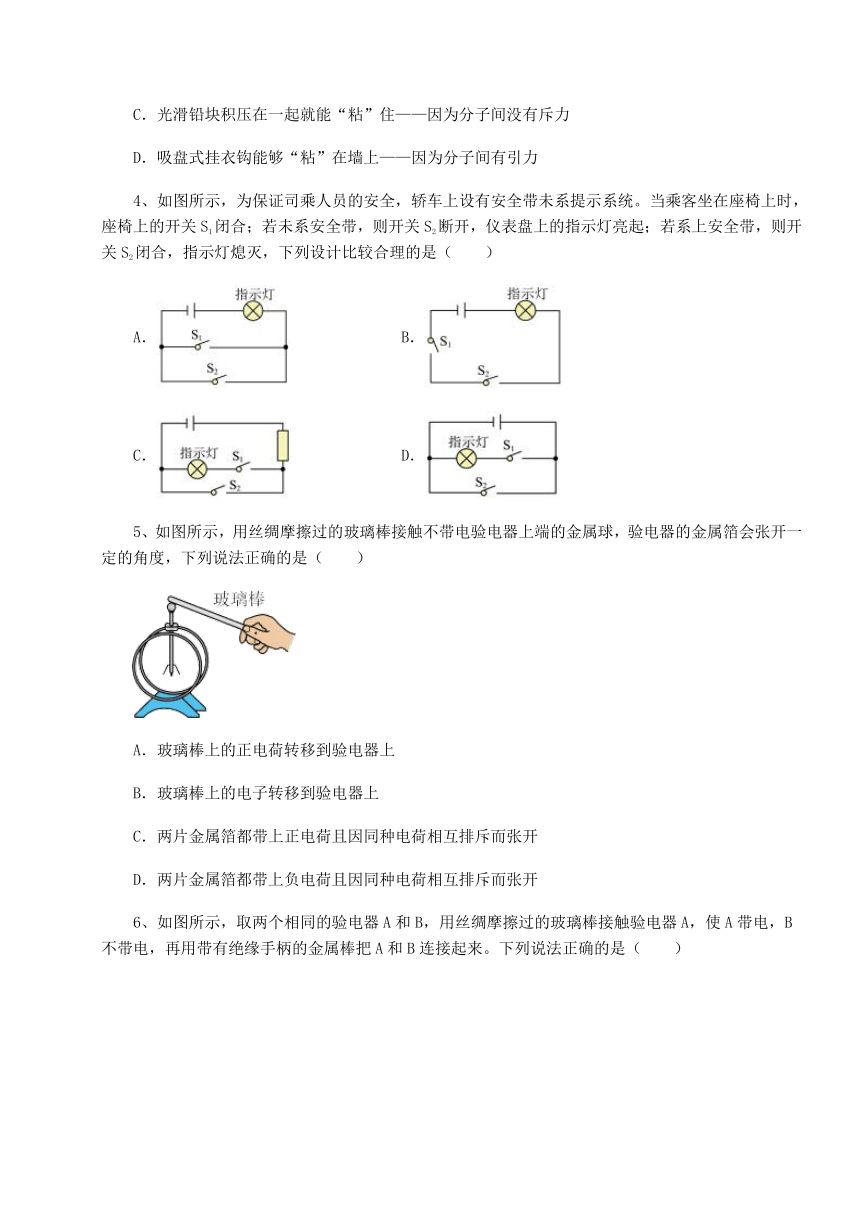

4、如图所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅上的开关S1闭合；若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，下列设计比较合理的是（　　）
A． B．
C． D．
5、如图所示，用丝绸摩擦过的玻璃棒接触不带电验电器上端的金属球，验电器的金属箔会张开一定的角度，下列说法正确的是（　　）
A．玻璃棒上的正电荷转移到验电器上
B．玻璃棒上的电子转移到验电器上
C．两片金属箔都带上正电荷且因同种电荷相互排斥而张开
D．两片金属箔都带上负电荷且因同种电荷相互排斥而张开

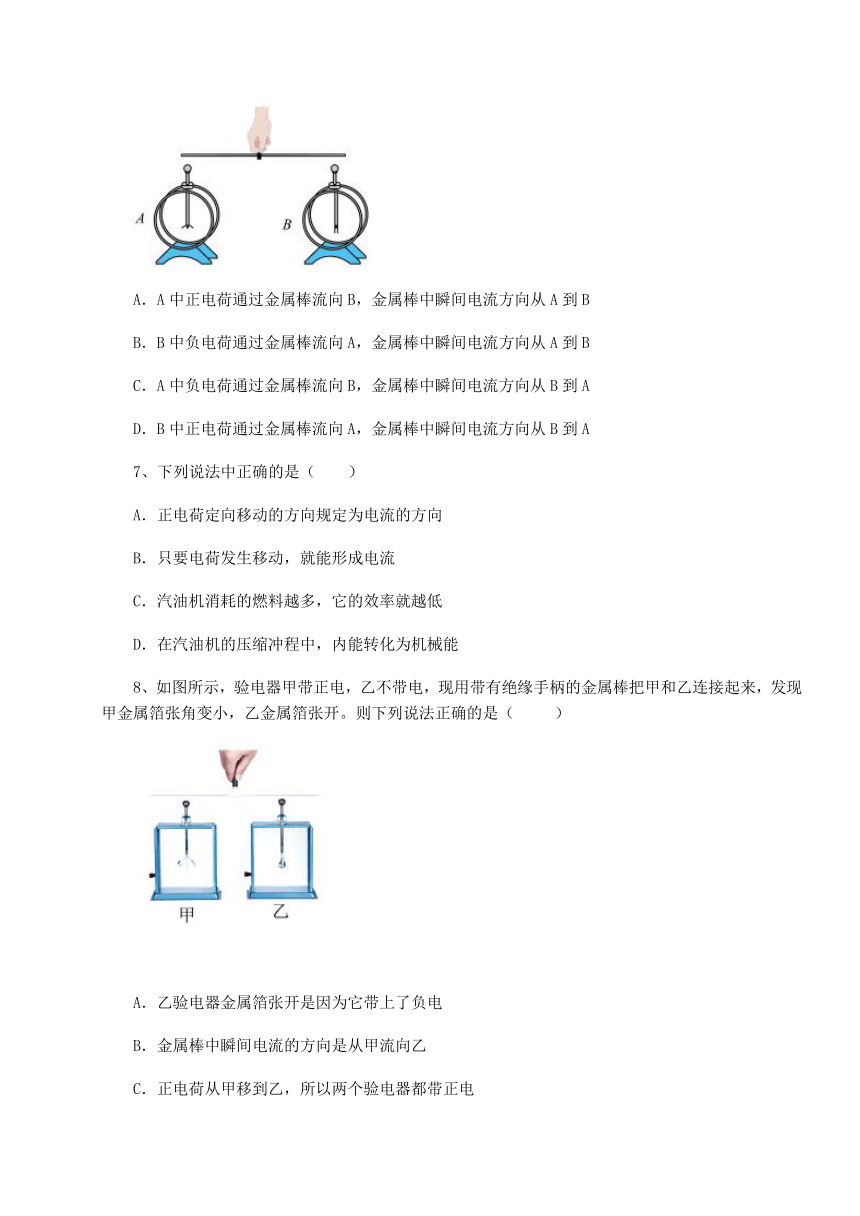

6、如图所示，取两个相同的验电器A和B，用丝绸摩擦过的玻璃棒接触验电器A，使A带电，B不带电，再用带有绝缘手柄的金属棒把A和B连接起来。下列说法正确的是（　　）
A．A中正电荷通过金属棒流向B，金属棒中瞬间电流方向从A到B
B．B中负电荷通过金属棒流向A，金属棒中瞬间电流方向从A到B
C．A中负电荷通过金属棒流向B，金属棒中瞬间电流方向从B到A
D．B中正电荷通过金属棒流向A，金属棒中瞬间电流方向从B到A
7、下列说法中正确的是（　　）
A．正电荷定向移动的方向规定为电流的方向
B．只要电荷发生移动，就能形成电流
C．汽油机消耗的燃料越多，它的效率就越低
D．在汽油机的压缩冲程中，内能转化为机械能
8、如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开。则下列说法正确的是（ ）
A．乙验电器金属箔张开是因为它带上了负电
B．金属棒中瞬间电流的方向是从甲流向乙
C．正电荷从甲移到乙，所以两个验电器都带正电
D．电子从乙移到甲，乙带负电荷

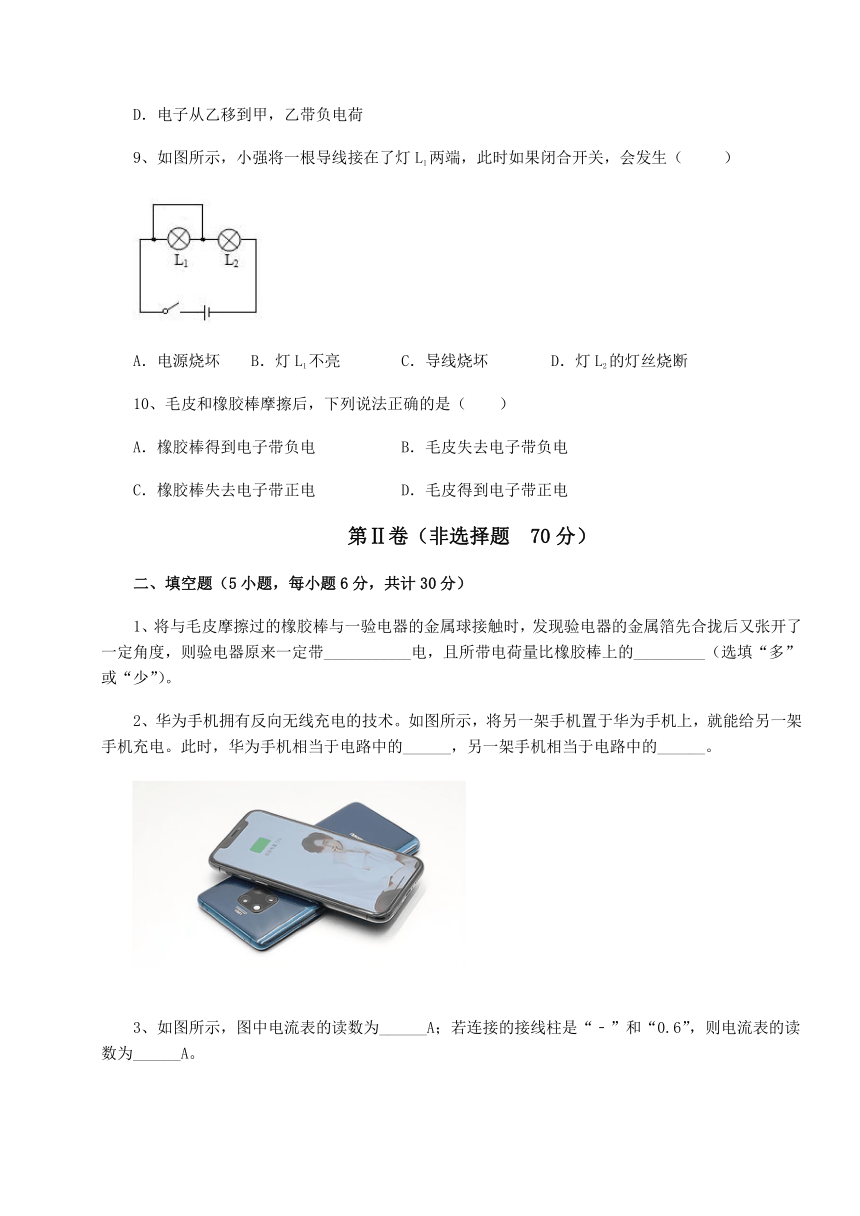

9、如图所示，小强将一根导线接在了灯L1两端，此时如果闭合开关，会发生（ ）
A．电源烧坏 B．灯L1不亮 C．导线烧坏 D．灯L2的灯丝烧断
10、毛皮和橡胶棒摩擦后，下列说法正确的是（　　）
A．橡胶棒得到电子带负电 B．毛皮失去电子带负电
C．橡胶棒失去电子带正电 D．毛皮得到电子带正电
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、将与毛皮摩擦过的橡胶棒与一验电器的金属球接触时，发现验电器的金属箔先合拢后又张开了一定角度，则验电器原来一定带___________电，且所带电荷量比橡胶棒上的_________（选填“多”或“少”）。
2、华为手机拥有反向无线充电的技术。如图所示，将另一架手机置于华为手机上，就能给另一架手机充电。此时，华为手机相当于电路中的______，另一架手机相当于电路中的______。

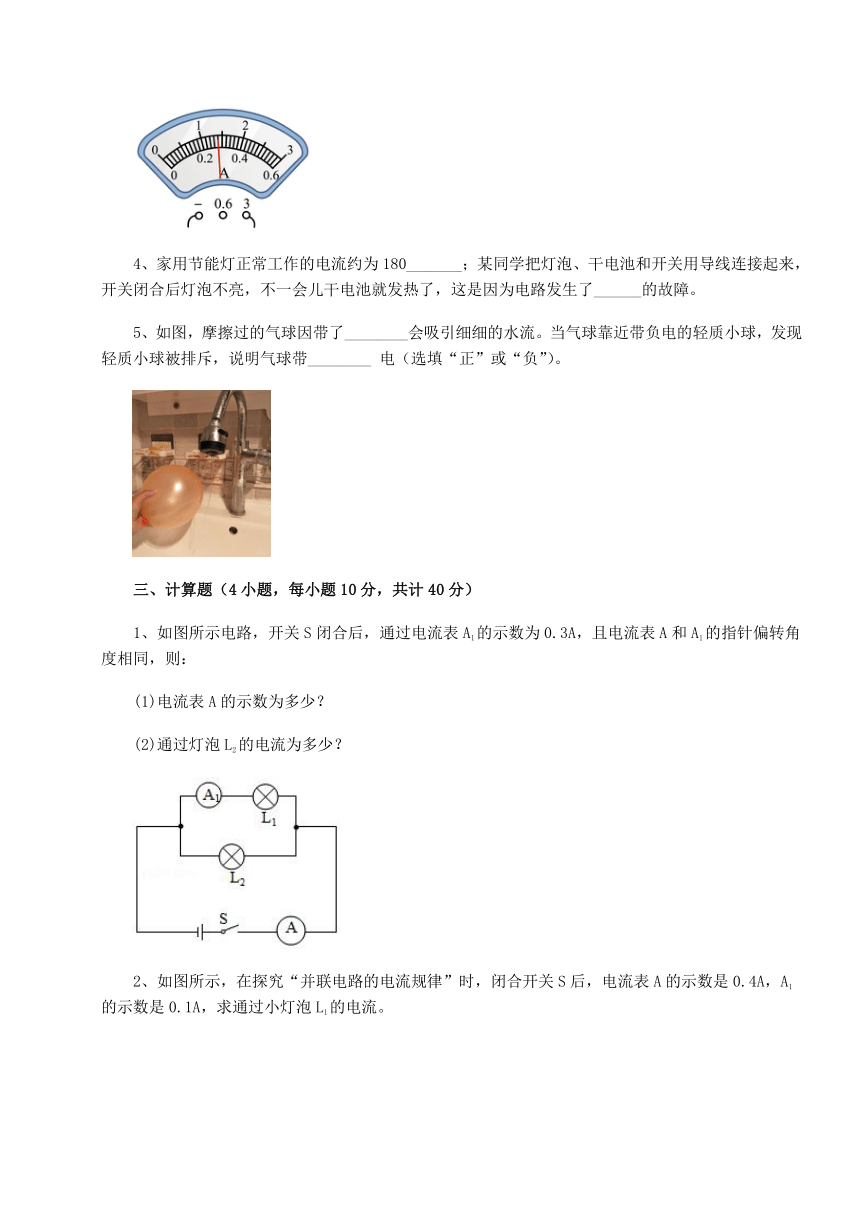

3、如图所示，图中电流表的读数为______A；若连接的接线柱是“﹣”和“0.6”，则电流表的读数为______A。
4、家用节能灯正常工作的电流约为180_______；某同学把灯泡、干电池和开关用导线连接起来，开关闭合后灯泡不亮，不一会儿干电池就发热了，这是因为电路发生了______的故障。
5、如图，摩擦过的气球因带了________会吸引细细的水流。当气球靠近带负电的轻质小球，发现轻质小球被排斥，说明气球带________ 电（选填“正”或“负”）。
三、计算题（4小题，每小题10分，共计40分）
1、如图所示电路，开关S闭合后，通过电流表A1的示数为0.3A，且电流表A和A1的指针偏转角度相同，则：
(1)电流表A的示数为多少？
(2)通过灯泡L2的电流为多少？
2、如图所示，在探究“并联电路的电流规律”时，闭合开关S后，电流表A的示数是0.4A，A1的示数是0.1A，求通过小灯泡L1的电流。
3、在如图所示的电路中，电源电压为6V不变，电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表。闭合开关S，电流表的示数为0.2A。求：
(1)电压表的示数；
(2)电阻R2连入电路的阻值；
(3)若移动滑动变阻器滑片P到某一位置，发现电压表和电流表中有一个已达到满刻度，求此时电压表和电流表的示数。
4、如图甲所示的电路中，电源电压为3V，当开关S1、S3闭合，开关S2断开时，灯泡L1、L2发光。电流表A1、A2的示数分别如图乙所示。求：
（1）当开关S1、S3闭合，开关S2断开时，灯泡L1、L2两端的电压分别是多少？
（2）当开关S1、S3闭合，开关S2断开时，通过灯泡L1、L2的电流分别是多少？
（3）当开关S1闭合，开关S2、S3断开时，A1和A2的示数关系如何？
-参考答案-
一、单选题
1、D
【解析】
【详解】
A．摩擦起电过程是得到和失去电子的过程，因此其实质是电子的转移，故A错误；
B．电荷的定向移动形成电流，故B错误；
C．在物理学中把正电荷定向移动的方向规定为电流的方向，故C错误；
D．橡胶棒与毛皮摩擦过程中，由于橡胶棒原子核束缚电子的本领强，橡胶棒得到电子带负电，毛皮因失去电子带正电，故D正确。
故选D。
2、B
【解析】
【详解】
A．只闭合S1，只有电阻R1接入，故A错误；
B．只闭合S3，电流从电池正极出发，经过R2、R1后回到负极，只有一条电流路径，故B正确；
C．同时闭合S1和S2，两个电阻并联，故C错误；
D．同时闭合S1、S2、S3，电源短路，故D错误。
故选B。
3、A
【解析】
【详解】
A．刚从冷冻室拿出的冰棒会“粘”住舌头，是因为舌头上的水分遇到比较冷的冰棍形成的，液态变为固态的现象叫凝固，故A正确；
B．穿着的化纤衣服“粘”灰尘，因为衣服摩擦起电后带静电，会吸引轻小物体，灰尘不一定带负电，故B错误；
C．光滑铅块压在一起就能“粘”住，因为分子间有引力，但分子间也有斥力，故C错误；
D．吸盘式挂衣钩能够“粘”在墙上，由于大气压的作用，故D错误。
故选A。
4、C
【解析】
【详解】
A．两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故A不符合题意；
B．两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故B不符合题意；
C．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，故C符合题意；
D．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，电路中缺少保护电阻，会出现电源短路，故D不符合题意。
故选C。
5、C
【解析】
【详解】
AB．玻璃原子核束缚电子的能力弱，丝绸原子核束缚电子的能力强，丝绸和玻璃棒摩擦，丝绸得到电子带负电，玻璃棒失去电子带正电；将带正电的玻璃棒接触不带电的验电器时，由于能够自由移动的是电子（负电荷），金属箔片上的电子转移到玻璃棒上来，故AB错误；
CD．金属箔片上的电子转移到玻璃棒上，使两金属箔片失去电子带正电，因带同种电荷相互排斥而张开，故C正确，D错误。
故选C。
6、B
【解析】
【详解】
丝绸摩擦过的玻璃棒缺少电子，带正电，当玻璃棒与验电器A接触后，验电器A带正电，B不带电，用带有绝缘手柄的金属棒把A和B连接起来，B上的部分负电荷（自由电子）会转移到A上，电流的方向与负电荷定向移动的方向相反，因此电流方向是由A到B，故B正确，ACD错误。
故选B。
7、A
【解析】
【详解】
A．物理学中规定：正电荷定向移动的方向为电流方向，故A正确；
B．电荷定向移动形成电流，故B错误；
C．汽油机消耗的燃料越多，总功越大，但不知道有用功的多少，所以效率不一定越低，故C错误；
D．在汽油机的压缩冲程中，机械能转化为内能，故D错误。
故选A。
8、B
【解析】
【详解】
ACD．甲带正电荷是由于缺少电子，而乙不带电（正电荷数等于负电荷数），此时乙中的电子会经过金属棒从乙移到甲，甲带的电减少，仍带正电，所以，金属箔张角变小；而乙由于电子的转移，失去电子，带正电，金属箔张开，故ACD错误；
B．乙中的电子经过金属棒从乙移到甲，由于物理学中规定：正电荷定向移动的方向为电流的方向，且与电子定向移动的方向相反。因此金属棒中瞬间电流的方向是从甲流向乙，故B正确。
故选B。
9、B
【解析】
【详解】
如图所示，导线并联在电灯L1两端，电灯L1被短路，L1不会发光；灯L2串联接入电路，电源不会短路，灯L2发光，灯L2不会烧坏，故B符合题意。
故选B。
10、A
【解析】
【详解】
毛皮与橡胶棒摩擦时，电荷会发生转移，毛皮失去电子带正电，橡胶棒得到电子带负电，故BCD错误，A正确。
故选A。
二、填空题
1、正 少
【详解】
[1][2]用毛皮摩擦过的橡胶棒带负电荷，即有多余的电子，所以当接触验电器上端的金属球时，发现验电器的金属箔先合拢，说明橡胶棒上的电子会转移到验电器上，发生了中和现象，即原来验电器带正电；后又发现验电器的金属箔张开，说明橡胶棒上有多余的负电荷转移到验电器上，同时说明验电器原来所带电荷量比橡胶棒上的电荷量少。
2、电源 用电器
【详解】
[1]将另一架手机置于华为手机上，就能给另一架手机充电，华为手机提供电能，故华为手机是电源。
[2]另一架手机消耗电能，故相当于电路中的用电器。
3、1.4 0.28
【详解】
[1]图示的电流表选择的是0～3A量程，分度值为0.1A，指针指在1A后面第4个小格上，因此读数为
1A+0.1A×4＝1.4A
[2]若连接的接线柱是“-”和“0.6”，选择的是0～0.6A量程，分度值为0.02A，指针指在0.2A后面第4个小格上，因此读数为
0.2A+0.02A×4＝0.28A
4、mA 短路
【详解】
[1]一盏家用节能灯正常工作的电流较小，约为
0.18A=180mA
[2]用导线把干电池、小灯泡和开关连接成一个电路，用电器只有小灯泡一个，开关闭合后，小灯泡不发光说明没有电流通过小灯泡，但一会儿电池发热，说明有电路中很大的电流，即把电源的正负两极没有经过用电器直接连接起来，造成了电源短路，同时也使灯泡短路。
5、电 负
【详解】
[1]带电体可以吸引轻小物体，摩擦过的气球会吸引细细的水流，说明摩擦使气球带上了电荷。
[2]当气球靠近带负电的小球，小球被排斥，根据电荷间的相互作用规律可知气球带负电。
三、计算题
1、 (1)1.5 A；(2)1.2 A
【详解】
解：(1)由图可知，两灯泡并联，电流表A1测灯L1所在支路电流，电流表A测干路电流；已知电流表A1的示数为0.3A，则通过灯泡L1的电流为I1=0.3A；由并联电路的电流特点可知，A的示数应大于A1的示数，已知两电流表指针偏转的角度相同，所以A选用的是大量程，A1选用的是小量程，指针在同一位置时，电流表大量程示数是小量程示数的5倍，所以电流表A的示数为（即干路电流）
I=5I1=5×0.3A=1.5A
(2)通过灯L2的电流为
答：(1)电流表A的示数为1.5A；
(2)通过灯泡L2的电流为1.2A。
2、0.1A
【详解】
解：由电路图可看出A1在支路上与L1串联，则A1测的是L1的电流，即A1的示数为通过L1的电流，所以通过小灯泡L1的电流为0.1A。
答：通过小灯泡L1的电流为0.1A。
3、 (1)2V；(2)20Ω；(3)6V、0.6A或3V、0.3A
【分析】
根据串联电路中电阻分压、并联电路中电阻分流特性分析，根据欧姆定律公式计算电流或电压值；电流表的最大量程有0.6A与3A两种规格，电压表的最大量程有6V与15V两种规格。
【详解】
(1)闭合开关S后，两个电阻串联，电压表测量电阻R1的两端电压，即
(2)根据串联分压特性可知，电阻R2的两端电压为
则电阻R2接入的阻值为
(3)若移动滑动变阻器滑片P到某一位置，发现电压表和电流表中有一个已达到满刻度，电压表满刻度时为15V或3V，由于电源电压仅为6V，则电压表的最大量程为3V，此时电路中的电流为
电流表的满刻度为3A或0.6A，由于变阻器允许通过的电流为2A，则电流表满刻度时为0.6A，此时电压表示数为
电压表的示数能够保证电路安全，符合题意。
答：(1)电压表的示数为2V；
(2)电阻R2连入电路的阻值为20Ω；
(3)若移动滑动变阻器滑片P到某一位置，发现电压表和电流表中有一个已达到满刻度，求此时电压表和电流表的示数为6V、0.6A或3V、0.3A。
4、（1）3V，3V；（2）1A，0.5A；（3）A1和A2的示数相等。
【详解】
解：（1）由图甲可知，当开关S1、S3闭合，开关S2断开时，两灯泡并联，已知电源电压为3V，则灯泡L1、L2两端的电压都等于电源电压，都为3V；
（2）由图甲可知，当开关S1、S3闭合，开关S2断开时，两灯泡并联，电流表A1测干路电流，电流表A2测灯泡L2所在支路的电流，电流表A1示数如图乙所示，其量程是0～3A，分度值是0.1A，示数为1.5A；电流表A2示数如图丙所示，其量程是0～0.6A，分度值是0.02A，示数为0.5A；即灯泡L2的电流
灯泡L1的电流
（3）当开关S1闭合，开关S2、S3断开时，为L2的简单电路，电流表A1和A2都测量L2的电流，则A1和A2的示数相等。
答：（1）灯泡L1、L2两端的电压都是3V；
（2）通过灯泡L1、L2的电流分别是1A和0.5A；
（3）当开关S1闭合，开关S2、S3断开时，A1和A2的示数相等。
