受力分析图_全练习

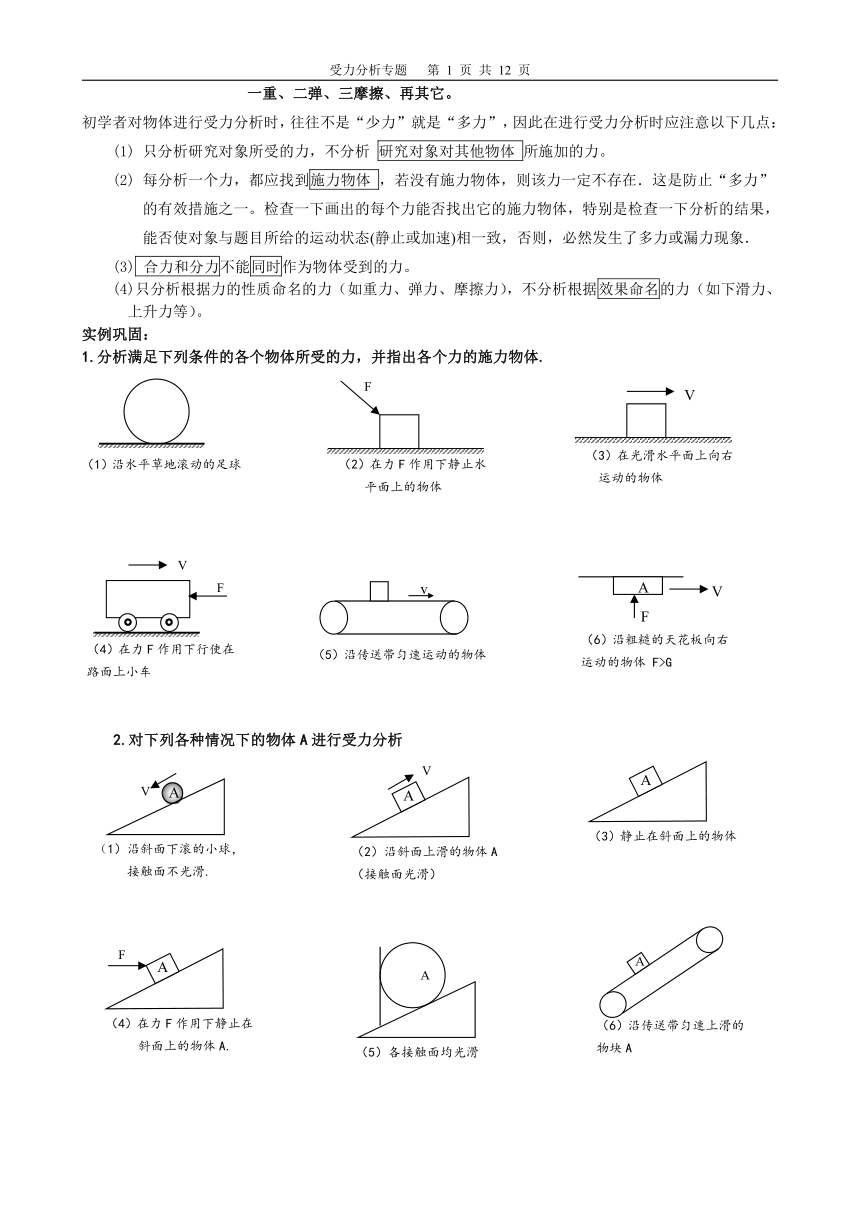

一重、二弹、三摩擦、再其它。
初学者对物体进行受力分析时，往往不是“少力”就是“多力”，因此在进行受力分析时应注意以下几点：
(1) 只分析研究对象所受的力，不分析 研究对象对其他物体 所施加的力。
(2) 每分析一个力，都应找到施力物体 ，若没有施力物体，则该力一定不存在．这是防止“多力”的有效措施之一。检查一下画出的每个力能否找出它的施力物体，特别是检查一下分析的结果，能否使对象与题目所给的运动状态(静止或加速)相一致，否则，必然发生了多力或漏力现象．
(3) 合力和分力不能同时作为物体受到的力。
(4)只分析根据力的性质命名的力（如重力、弹力、摩擦力），不分析根据效果命名的力（如下滑力、上升力等）。
实例巩固：
1.分析满足下列条件的各个物体所受的力，并指出各个力的施力物体.

2.对下列各种情况下的物体A进行受力分析

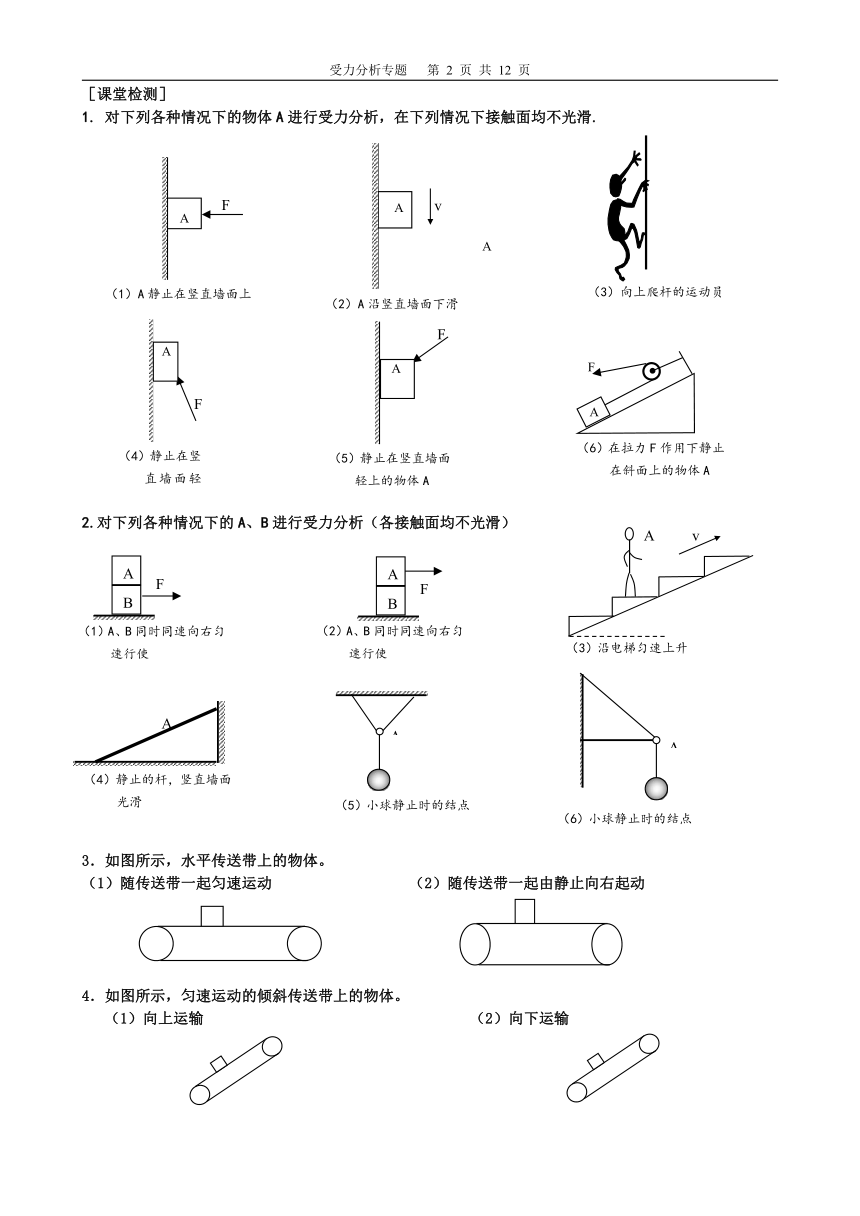

［课堂检测］
1. 对下列各种情况下的物体A进行受力分析，在下列情况下接触面均不光滑.
2.对下列各种情况下的A、B进行受力分析（各接触面均不光滑）
3．如图所示，水平传送带上的物体。
（1）随传送带一起匀速运动 （2）随传送带一起由静止向右起动
4．如图所示，匀速运动的倾斜传送带上的物体。
（1）向上运输 （2）向下运输

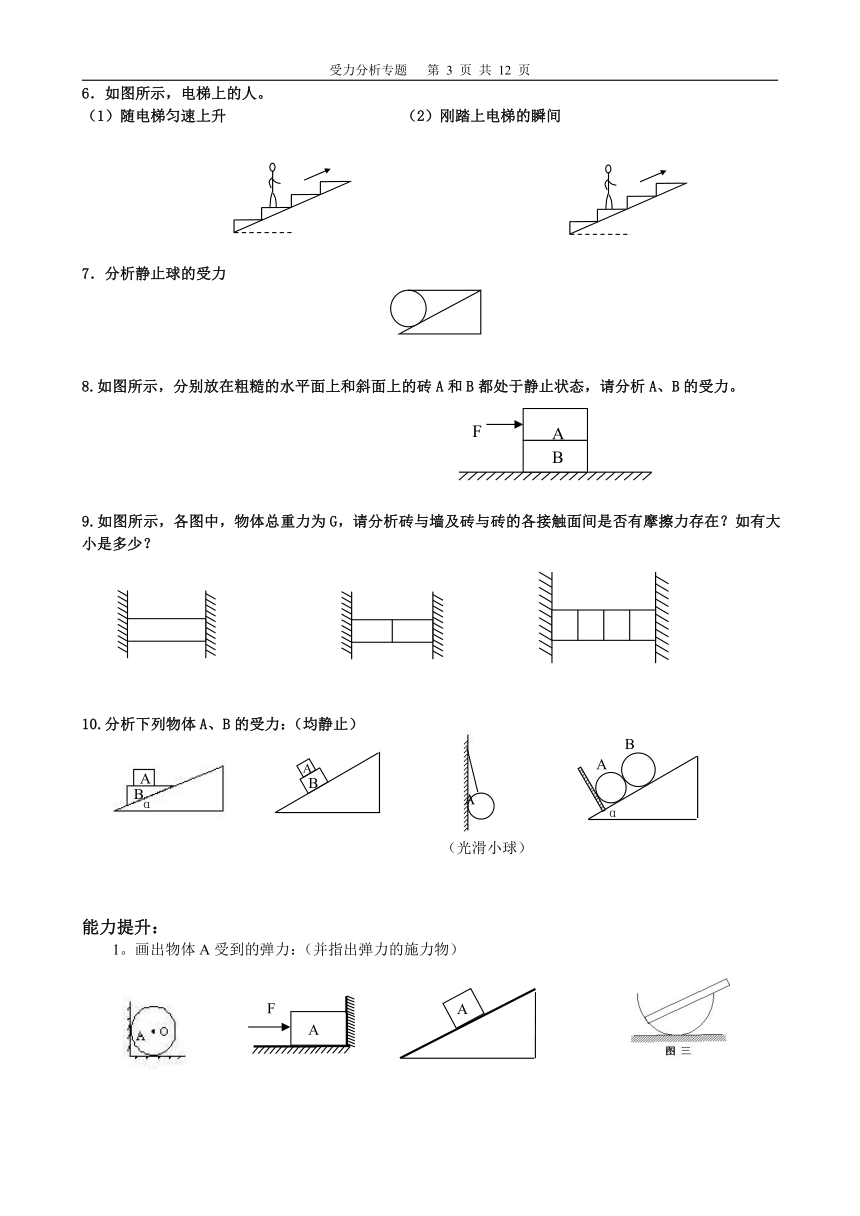

6．如图所示，电梯上的人。
（1）随电梯匀速上升 （2）刚踏上电梯的瞬间
7．分析静止球的受力
8.如图所示，分别放在粗糙的水平面上和斜面上的砖A和B都处于静止状态，请分析A、B的受力。
9.如图所示，各图中，物体总重力为G，请分析砖与墙及砖与砖的各接触面间是否有摩擦力存在？如有大小是多少？
10.分析下列物体A、B的受力：（均静止）
能力提升：
1。画出物体A受到的弹力：（并指出弹力的施力物）
2。画出物体A受到的摩擦力，并写出施力物：（表面不光滑）

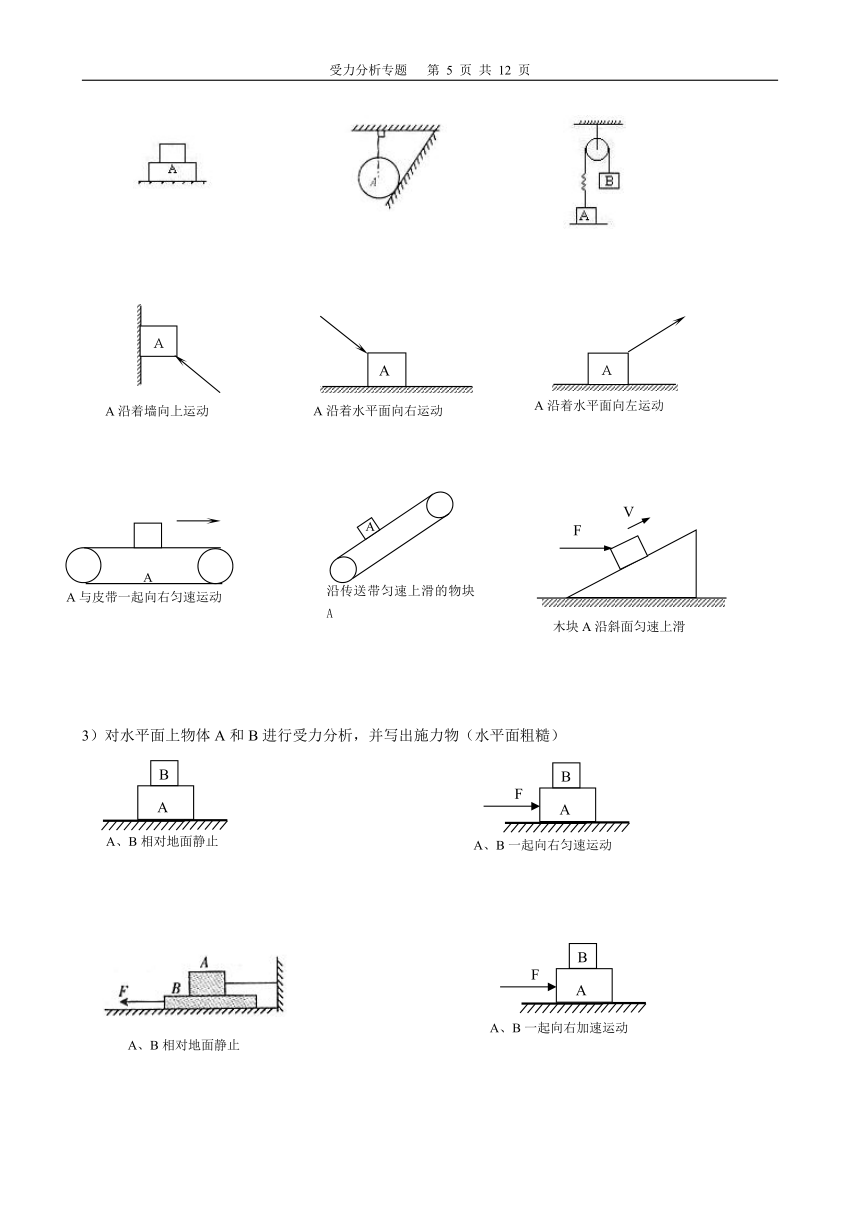

3）对水平面上物体A和B进行受力分析，并写出施力物（水平面粗糙）


4） 分析A和B物体受的力 分析A和C受力（并写出施力物）
