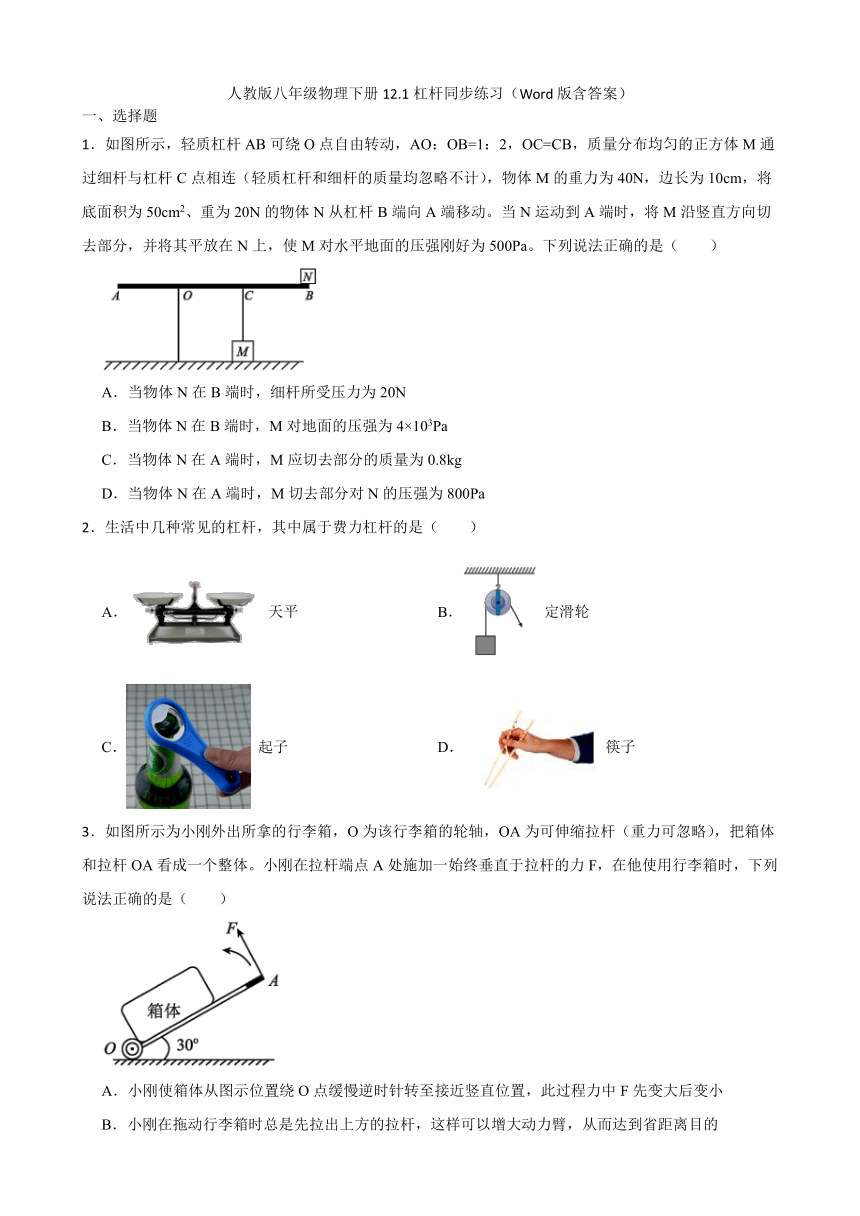

人教版八年级物理下册12.1杠杆同步练习（Word版含答案）
一、选择题
1．如图所示，轻质杠杆AB可绕O点自由转动，AO：OB=1：2，OC=CB，质量分布均匀的正方体M通过细杆与杠杆C点相连（轻质杠杆和细杆的质量均忽略不计），物体M的重力为40N，边长为10cm，将底面积为50cm2、重为20N的物体N从杠杆B端向A端移动。当N运动到A端时，将M沿竖直方向切去部分，并将其平放在N上，使M对水平地面的压强刚好为500Pa。下列说法正确的是（ ）
A．当物体N在B端时，细杆所受压力为20N
B．当物体N在B端时，M对地面的压强为4×103Pa
C．当物体N在A端时，M应切去部分的质量为0.8kg
D．当物体N在A端时，M切去部分对N的压强为800Pa
2．生活中几种常见的杠杆，其中属于费力杠杆的是（ ）
A． 天平 B． 定滑轮
C． 起子 D． 筷子
3．如图所示为小刚外出所拿的行李箱，O为该行李箱的轮轴，OA为可伸缩拉杆（重力可忽略），把箱体和拉杆OA看成一个整体。小刚在拉杆端点A处施加一始终垂直于拉杆的力F，在他使用行李箱时，下列说法正确的是（ ）
A．小刚使箱体从图示位置绕O点缓慢逆时针转至接近竖直位置，此过程力中F先变大后变小
B．小刚在拖动行李箱时总是先拉出上方的拉杆，这样可以增大动力臂，从而达到省距离目的
C．若只把拉杆OA看为杠杆，手对杠杆的力为动力，则箱体的重力为阻力

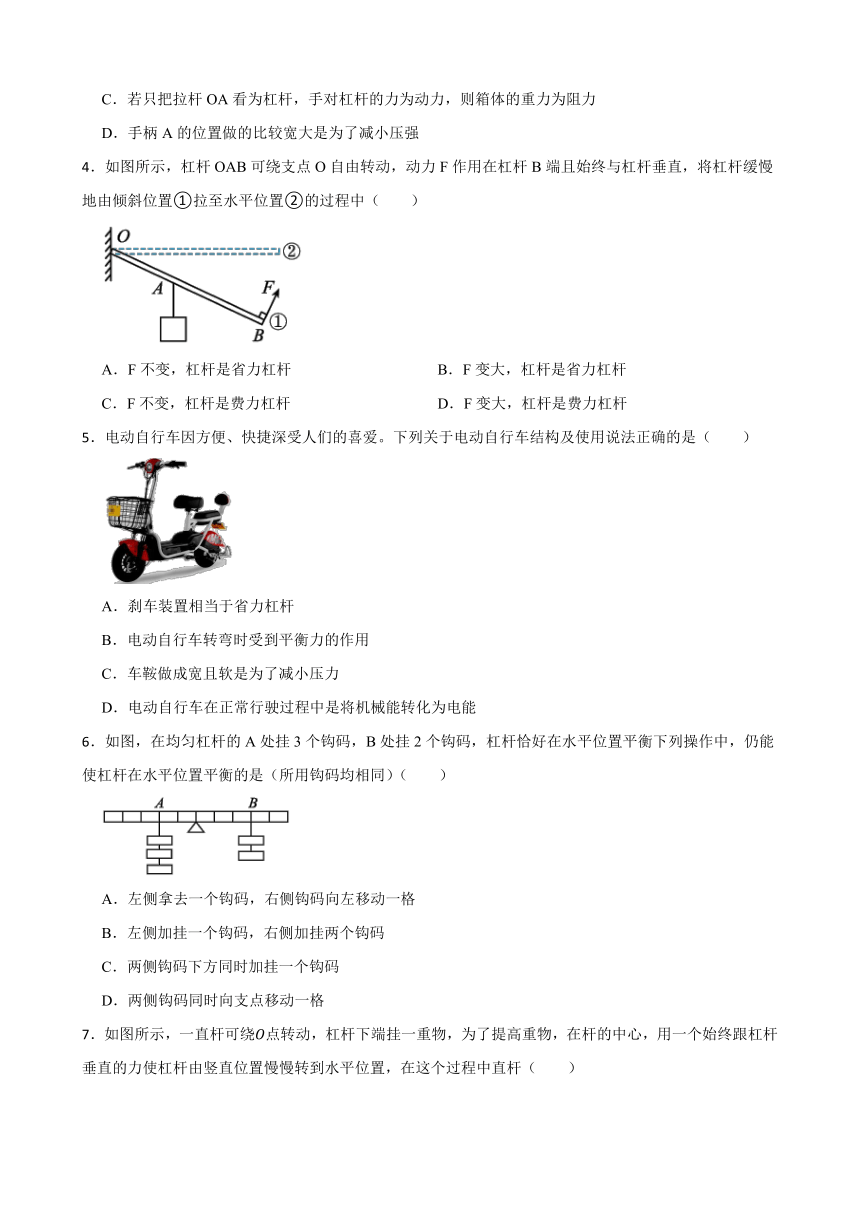

D．手柄A的位置做的比较宽大是为了减小压强
4．如图所示，杠杆OAB可绕支点O自由转动，动力F作用在杠杆B端且始终与杠杆垂直，将杠杆缓慢地由倾斜位置①拉至水平位置②的过程中（ ）
A．F不变，杠杆是省力杠杆 B．F变大，杠杆是省力杠杆
C．F不变，杠杆是费力杠杆 D．F变大，杠杆是费力杠杆
5．电动自行车因方便、快捷深受人们的喜爱。下列关于电动自行车结构及使用说法正确的是（ ）
A．刹车装置相当于省力杠杆
B．电动自行车转弯时受到平衡力的作用
C．车鞍做成宽且软是为了减小压力
D．电动自行车在正常行驶过程中是将机械能转化为电能
6．如图，在均匀杠杆的A处挂3个钩码，B处挂2个钩码，杠杆恰好在水平位置平衡下列操作中，仍能使杠杆在水平位置平衡的是（所用钩码均相同）（ ）
A．左侧拿去一个钩码，右侧钩码向左移动一格
B．左侧加挂一个钩码，右侧加挂两个钩码
C．两侧钩码下方同时加挂一个钩码
D．两侧钩码同时向支点移动一格

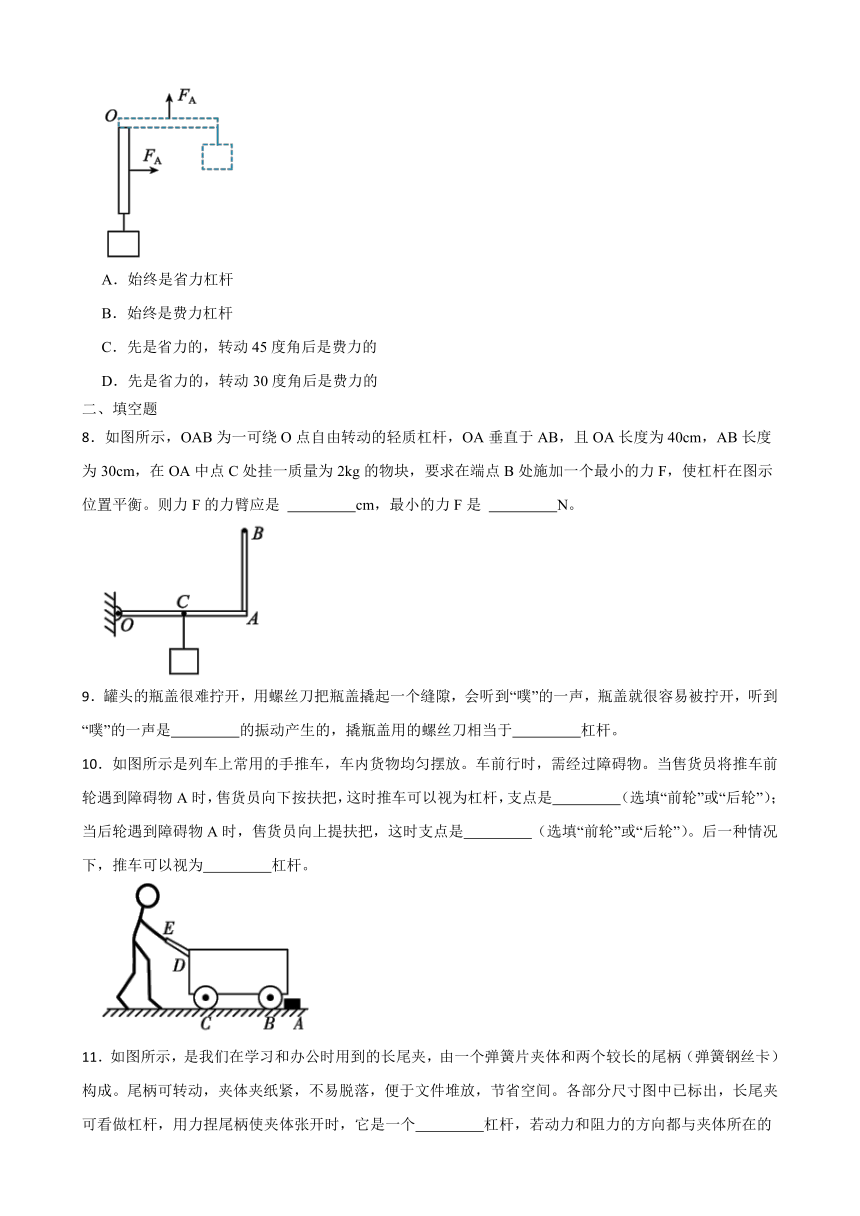

7．如图所示，一直杆可绕点转动，杠杆下端挂一重物，为了提高重物，在杆的中心，用一个始终跟杠杆垂直的力使杠杆由竖直位置慢慢转到水平位置，在这个过程中直杆（ ）
A．始终是省力杠杆
B．始终是费力杠杆
C．先是省力的，转动45度角后是费力的
D．先是省力的，转动30度角后是费力的
二、填空题
8．如图所示，OAB为一可绕O点自由转动的轻质杠杆，OA垂直于AB，且OA长度为40cm，AB长度为30cm，在OA中点C处挂一质量为2kg的物块，要求在端点B处施加一个最小的力F，使杠杆在图示位置平衡。则力F的力臂应是 cm，最小的力F是 N。
9．罐头的瓶盖很难拧开，用螺丝刀把瓶盖撬起一个缝隙，会听到“噗”的一声，瓶盖就很容易被拧开，听到“噗”的一声是 的振动产生的，撬瓶盖用的螺丝刀相当于 杠杆。
10．如图所示是列车上常用的手推车，车内货物均匀摆放。车前行时，需经过障碍物。当售货员将推车前轮遇到障碍物A时，售货员向下按扶把，这时推车可以视为杠杆，支点是 （选填“前轮”或“后轮”）；当后轮遇到障碍物A时，售货员向上提扶把，这时支点是 （选填“前轮”或“后轮”）。后一种情况下，推车可以视为 杠杆。
11．如图所示，是我们在学习和办公时用到的长尾夹，由一个弹簧片夹体和两个较长的尾柄（弹簧钢丝卡）构成。尾柄可转动，夹体夹纸紧，不易脱落，便于文件堆放，节省空间。各部分尺寸图中已标出，长尾夹可看做杠杆，用力捏尾柄使夹体张开时，它是一个 杠杆，若动力和阻力的方向都与夹体所在的斜面垂直，当阻力为1.5N时，动力为 N。
12．如图所示，轻质水平木杆AB可以绕O点转动，在杆的B端用细线悬挂了盛满水的正方体容器，使该容器静止在水平桌面上，该容器的边长为10cm，质量为，已知AO长度是OB长度的3倍，在A点用F=4N的力竖直向下拉木杆时，容器对水平桌面的压力为 N；当F= N时，容器对桌面的压强为300Pa。（容器厚度不计，ρ水）
三 、画图题
13．画出下面图中力F的力臂，并用字母L表示。
四、实验探究题
14．在“探究杠杆平衡条件”的实验中：
（1）实验前，若使如图甲所示的杠杆在水平位置平衡，应将右端的平衡螺母向 （选填“左”或“右”）调节。
（2）实验时，在已调平衡的杠杆两侧分别挂上不同数量的钩码，移动钩码位置，使杠杆重新在水平位置平衡，三次实验获得的数据如表所示，分析可得杠杆的平衡条件是 。（用符号表示）
次数 动力F1/N 动力臂l1/cm 阻力F2/N 阻力臂l2/cm
1 1.0 15.0 1.5 10.0
2 1.0 20.0 2.0 10.0
3 2.0 15.0 3.0 10.0
（3）为了进一步验证实验结论，又做了如图乙所示的实验，在杠杆水平平衡时，请你在图中画出动力F1及其力臂。
五、综合计算题
15．如图所示，轻质杠杆OP长2m，能绕O点转动，P端用细绳悬于N点。现有一质量为1kg的物体A通过滑环挂在M点（滑环和绳子的质量可忽略），OM的长度为0.2m，由于杆OP与水平方向成30°角倾斜，滑环刚好能由M向P端匀速滑动，滑动速度为0.02m/s，细强能承受的最大拉力为9N（g取10N/kg）。请计算：
（1）滑环从M点开始滑动，经过多少秒后细绳会断裂；
（2）从滑环自M点滑动到细绳PN断裂时，A在竖起方向上下落的高度为多少米，A所受重力做的功是多少焦。
答案
1.C
2.D
3.D
4.B
5.A
6.A
7.D
8.50；8
9.空气；省力
10.后轮；前轮；省力
11.省力；1
12.0；3
13.解：如图所示：
14.（1）右
（2）
（3）
15.（1）解：设绳子在经过时间t后断裂，此时绳子上的力达到最大Fmax=9N，由杠杆平衡条件可得GA(OM+vt)cos30°=FmaxOPcos30°
带入数据，得1kg×10N/kg×(0.2m+0.02m/s×t) cos30°=9N×2m×cos30°
解得，绳子断裂所需要经过的时间为t=80s
答：滑环从M点开始滑动，经过80s后细绳会断裂
（2）解：当细绳断裂时，滑环移动的距离s=vt=0.02m/s×80s=1.6m
A在竖直方向上下落的高度
A所受重力做的功为W=GAh=mAgh=1kg×10N/kg×0.8m=8J
答：从滑环自M点滑动到细绳PN断裂时，A在竖直方向上下落的高度0.8m，A所受重力做的功是8J。
