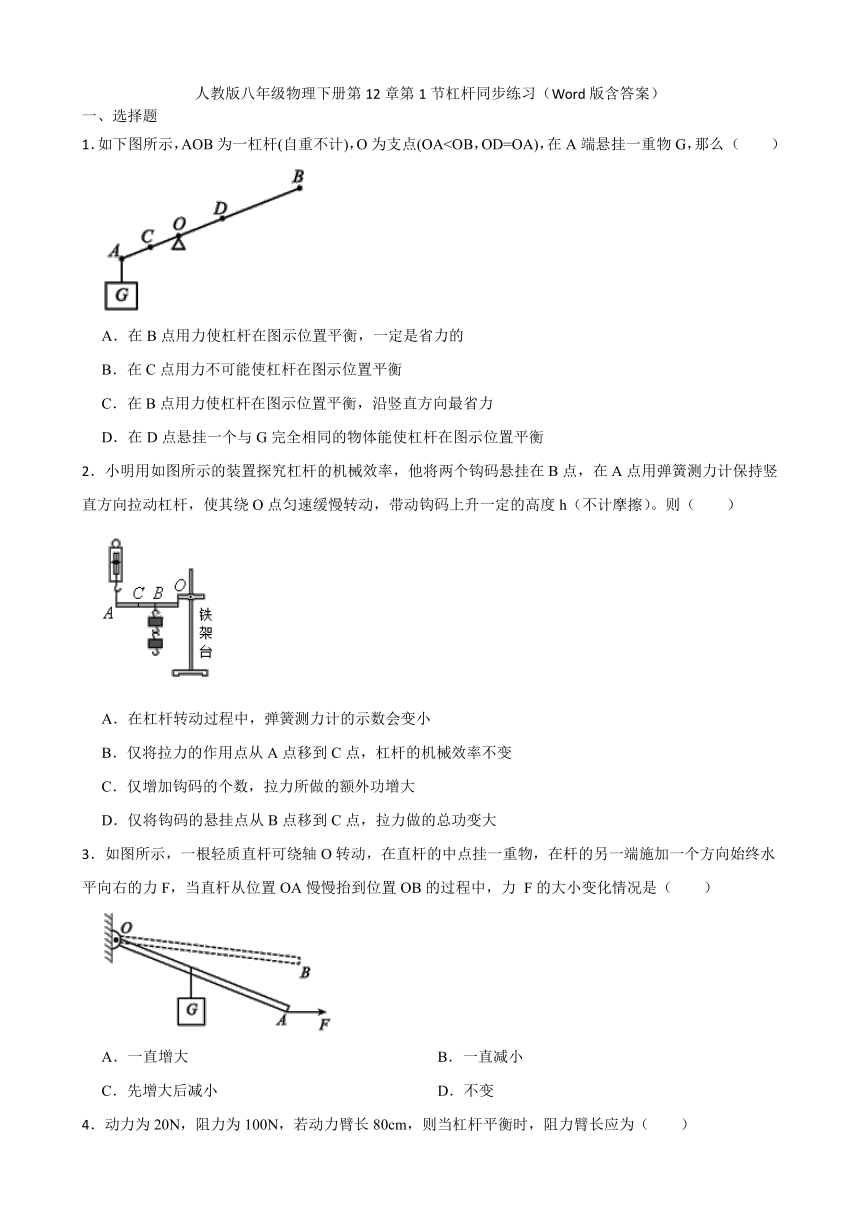

人教版八年级物理下册第12章第1节杠杆同步练习（Word版含答案）
一、选择题
1．如下图所示，AOB为一杠杆(自重不计)，O为支点(OAA．在B点用力使杠杆在图示位置平衡，一定是省力的
B．在C点用力不可能使杠杆在图示位置平衡
C．在B点用力使杠杆在图示位置平衡，沿竖直方向最省力
D．在D点悬挂一个与G完全相同的物体能使杠杆在图示位置平衡
2．小明用如图所示的装置探究杠杆的机械效率，他将两个钩码悬挂在B点，在A点用弹簧测力计保持竖直方向拉动杠杆，使其绕O点匀速缓慢转动，带动钩码上升一定的高度h（不计摩擦）。则（ ）
A．在杠杆转动过程中，弹簧测力计的示数会变小
B．仅将拉力的作用点从A点移到C点，杠杆的机械效率不变
C．仅增加钩码的个数，拉力所做的额外功增大
D．仅将钩码的悬挂点从B点移到C点，拉力做的总功变大
3．如图所示，一根轻质直杆可绕轴O转动，在直杆的中点挂一重物，在杆的另一端施加一个方向始终水平向右的力F，当直杆从位置OA慢慢抬到位置OB的过程中，力 F的大小变化情况是（ ）
A．一直增大 B．一直减小
C．先增大后减小 D．不变
4．动力为20N，阻力为100N，若动力臂长80cm，则当杠杆平衡时，阻力臂长应为（ ）
A．20 cm B．16cm C．25cm D．400cm

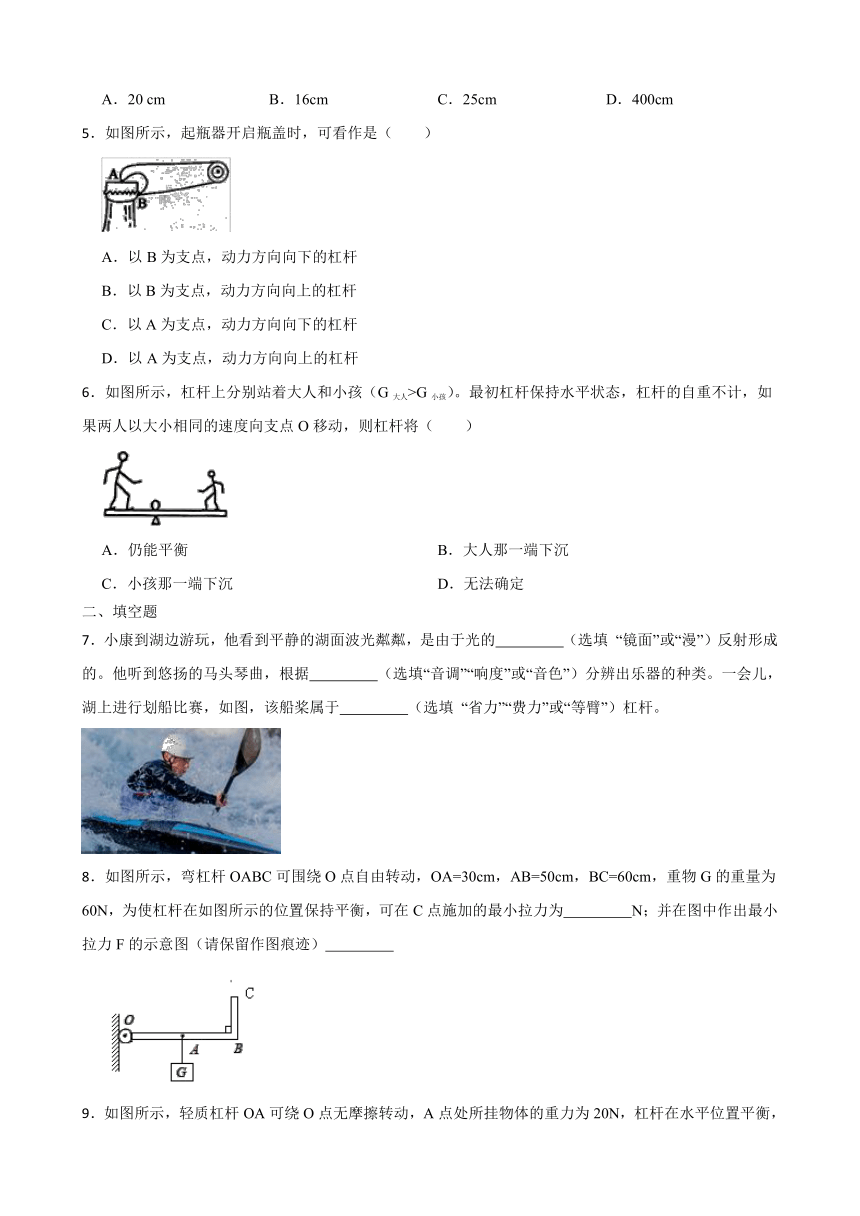

5．如图所示，起瓶器开启瓶盖时，可看作是（ ）
A．以B为支点，动力方向向下的杠杆
B．以B为支点，动力方向向上的杠杆
C．以A为支点，动力方向向下的杠杆
D．以A为支点，动力方向向上的杠杆
6．如图所示，杠杆上分别站着大人和小孩（G大人>G小孩）。最初杠杆保持水平状态，杠杆的自重不计，如果两人以大小相同的速度向支点O移动，则杠杆将（ ）
A．仍能平衡 B．大人那一端下沉
C．小孩那一端下沉 D．无法确定
二、填空题
7．小康到湖边游玩，他看到平静的湖面波光粼粼，是由于光的 （选填 “镜面”或“漫”）反射形成的。他听到悠扬的马头琴曲，根据 （选填“音调”“响度”或“音色”）分辨出乐器的种类。一会儿，湖上进行划船比赛，如图，该船桨属于 （选填 “省力”“费力”或“等臂”）杠杆。
8．如图所示，弯杠杆OABC可围绕O点自由转动，OA=30cm，AB=50cm，BC=60cm，重物G的重量为60N，为使杠杆在如图所示的位置保持平衡，可在C点施加的最小拉力为 N；并在图中作出最小拉力F的示意图（请保留作图痕迹）

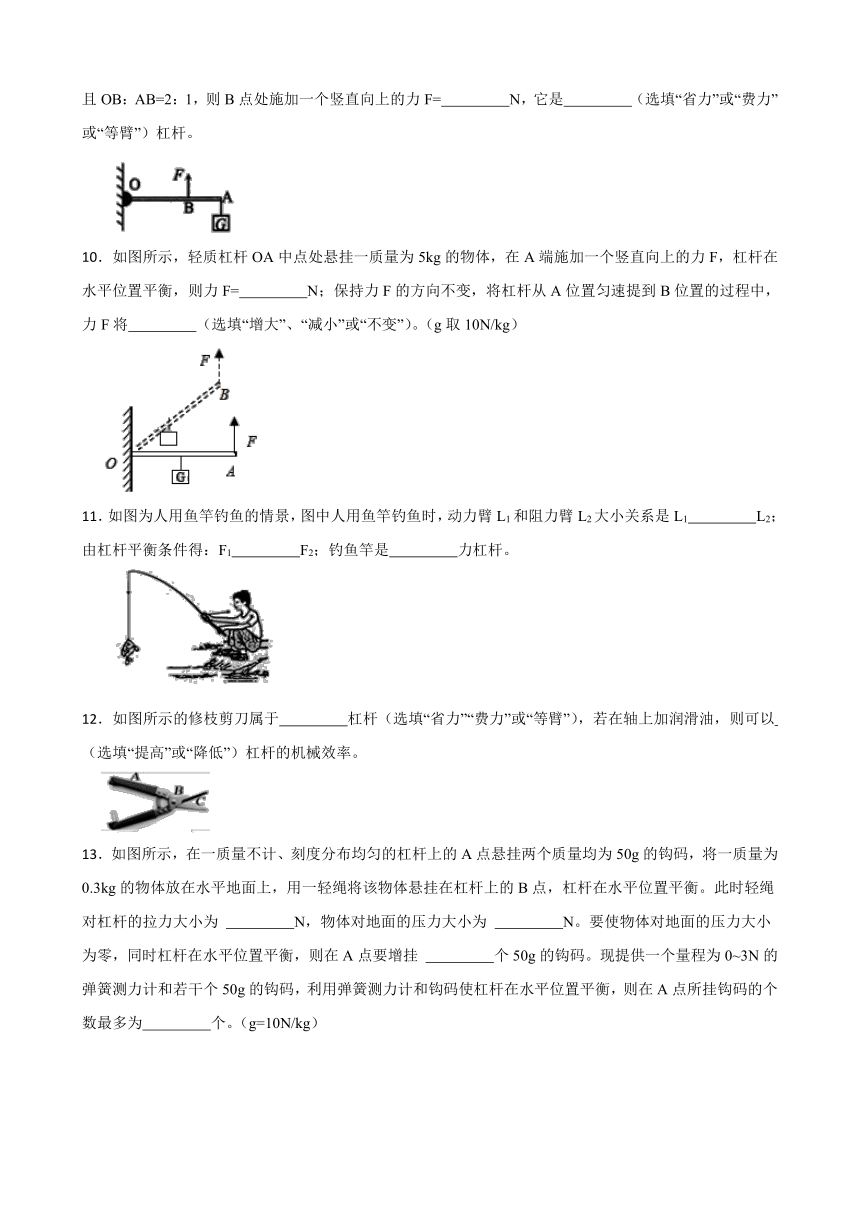

9．如图所示，轻质杠杆OA可绕O点无摩擦转动，A点处所挂物体的重力为20N，杠杆在水平位置平衡，且OB：AB=2：1，则B点处施加一个竖直向上的力F= N，它是 （选填“省力”或“费力”或“等臂”）杠杆。
10．如图所示，轻质杠杆OA中点处悬挂一质量为5kg的物体，在A端施加一个竖直向上的力F，杠杆在水平位置平衡，则力F= N；保持力F的方向不变，将杠杆从A位置匀速提到B位置的过程中，力F将 （选填“增大”、“减小”或“不变”）。（g取10N/kg）
11．如图为人用鱼竿钓鱼的情景，图中人用鱼竿钓鱼时，动力臂L1和阻力臂L2大小关系是L1 L2；由杠杆平衡条件得：F1 F2；钓鱼竿是 力杠杆。
12．如图所示的修枝剪刀属于 杠杆（选填“省力”“费力”或“等臂”），若在轴上加润滑油，则可以 （选填“提高”或“降低”）杠杆的机械效率。
13．如图所示，在一质量不计、刻度分布均匀的杠杆上的A点悬挂两个质量均为50g的钩码，将一质量为0.3kg的物体放在水平地面上，用一轻绳将该物体悬挂在杠杆上的B点，杠杆在水平位置平衡。此时轻绳对杠杆的拉力大小为 N，物体对地面的压力大小为 N。要使物体对地面的压力大小为零，同时杠杆在水平位置平衡，则在A点要增挂 个50g的钩码。现提供一个量程为0~3N的弹簧测力计和若干个50g的钩码，利用弹簧测力计和钩码使杠杆在水平位置平衡，则在A点所挂钩码的个数最多为 个。（g=10N/kg）
14．搬运砖头的独轮车，车厢和砖头所受的总重力为800N，独轮车的有关尺寸如图所示，推车时，人手向上的力F= N。一根60Ω的电阻丝，通电5min产生了6480J的热量，则通过该电阻丝的电流为 A。
三 、画图题
15．如图所示为钓鱼竿钓鱼时的示意图，O为支点，F1表示手对钓鱼竿的作用力，请在图中画出鱼线对钓鱼竿拉力F2及其力臂l2。
四、实验探究题
16．小明用如图装置探究杠杆的平衡条件。
（1）杠杆安装后静止在图甲所示位置，为使杠杆在水平位置平衡，应把杠杆两端的平衡螺母向右调节，这样做的目的是为了消除杠杆自身重力对实验的影响和便于 ；
（2）在位置A挂上两个钩码，位置B用弹簧测力计拉，如图乙所示，沿两个方向拉弹簧测力计，使杠杆保持水平平衡，则两次施加的拉力F1 F2（选填“＞”、“＝”或“＜”），你的依据是 ；
（3）为了继续探究杠杆的平衡条件，小明直接将右侧的弹簧测力计移到左侧C点，竖直向上拉杠杆，使之在水平位置再次平衡，如图丙所示，读取弹簧测示数，请指出小明实验过程中的不足： ；
（4）回到家后，小明想用探究所得的“杠杆的平衡条件”解决问题：
①为估算金属块的质量m和密度ρ1，小明利用家中物品设计了如图丁所示装置。一把刻度均匀的均质刻度尺，用细线系于30cm刻度线处，恰能在水平位置平衡．在左侧20cm刻度线处挂上金属块，右侧挂一只质量可忽略不计的保鲜袋，袋内装有250g的矿泉水，移动保鲜袋到38cm刻度线处，刻度尺再次水平平衡。则金属块质量m＝ g。将金属块浸没在装有水的杯中且不触底，移动保鲜袋位置至34.8cm刻度线处，刻度尺在水平位置平衡，则金属块密度金ρ1= g/cm3；
②妈妈想让小明估测一下消毒水的密度ρ2。小明思考后，继续操作如下：将杯中的水换成消毒水，将金属块浸没在消毒水中且不触底，移动保鲜袋位置至35.2cm刻度线处，刻度尺在水平位置平衡，则消毒水的密度ρ2= g/cm3。
五、综合计算题
17．如图所示是某同学做俯卧撑时的示意图，他的质量为56kg。身体可视为杠杆，O点为支点，A点为其身体重心。每次俯卧撑他肩膀向上撑起40cm。（g=10N/kg）
（1）该同学所受重力是多少？
（2）若OB=1.0m，BC=0.4m，求地面对双手支持力的大小。
（3）若他一分钟可完成30个俯卧撑，其功率多大？
答案
1.D
2.B
3.A
4.B
5.D
6.C
7.镜面；音色；费力
8.18；
9.30；费力
10.25；不变
11.<；>；费力
12.省力；提高
13.0.75；2.25；6；10
14.160；0.6
15.解：如图所示：
16.（1）测量力臂
（2）<；F1的力臂大于F2的力臂
（3）测力计未重新校零
（4）200；2.5；0.875
17.（1）解：该同学的重力为G=mg=56kg×10N/kg=560N
答：该同学所受重力是560N；
（2）解：由杠杆平衡的条件：FlOC=GlOB，可得地面对双手支持力为
答：若OB=1.0m，BC=0.4m，求地面对双手支持力为400N；
（3）解：该同学一分钟可完成30个俯卧撑，总功为W=Fs=400N×0.4m×30=4800J
功率为
答：若他一分钟可完成30个俯卧撑，其功率为80W。
