2021-2022学年基础强化人教版物理九年级全册第十八章电功率专项测评试题（Word版含答案）

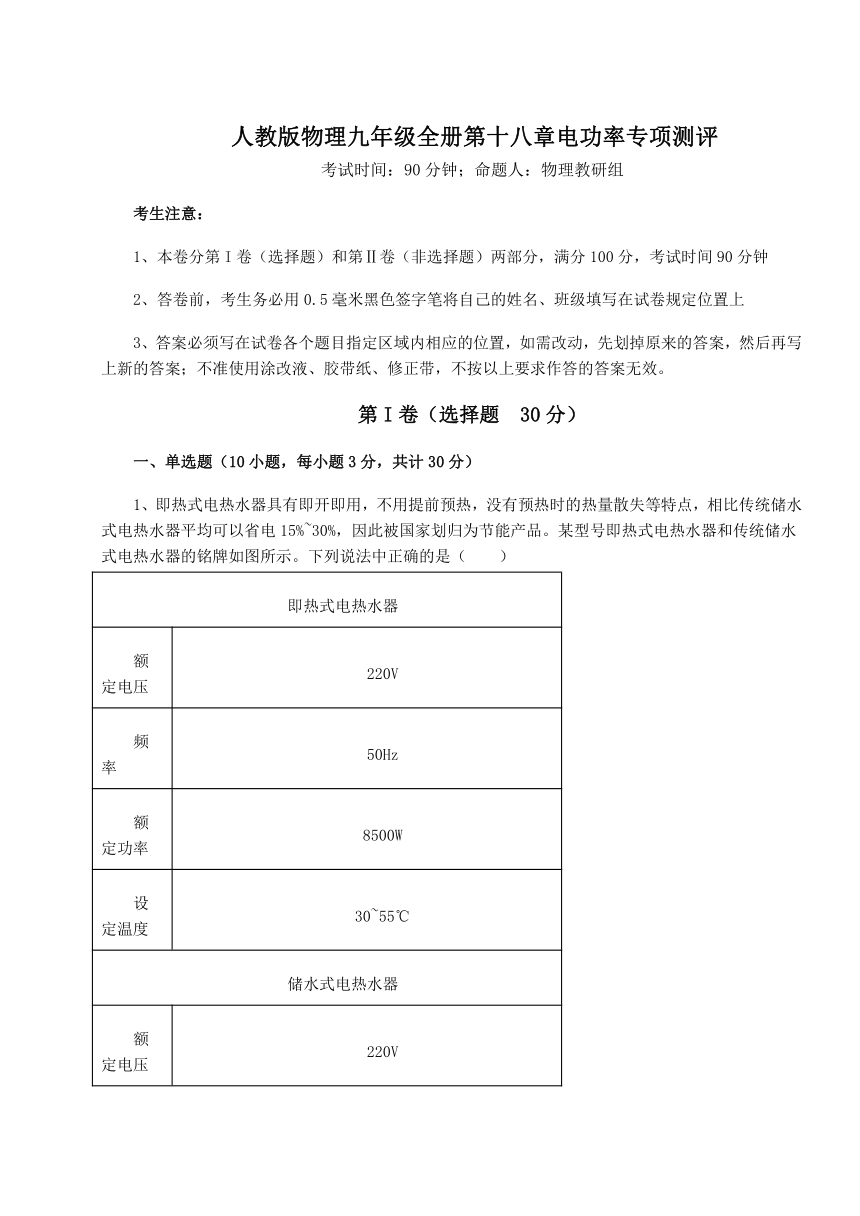

人教版物理九年级全册第十八章电功率专项测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、即热式电热水器具有即开即用，不用提前预热，没有预热时的热量散失等特点，相比传统储水式电热水器平均可以省电15%~30%，因此被国家划归为节能产品。某型号即热式电热水器和传统储水式电热水器的铭牌如图所示。下列说法中正确的是（　　）
即热式电热水器
额定电压 220V
频率 50Hz
额定功率 8500W
设定温度 30~55℃

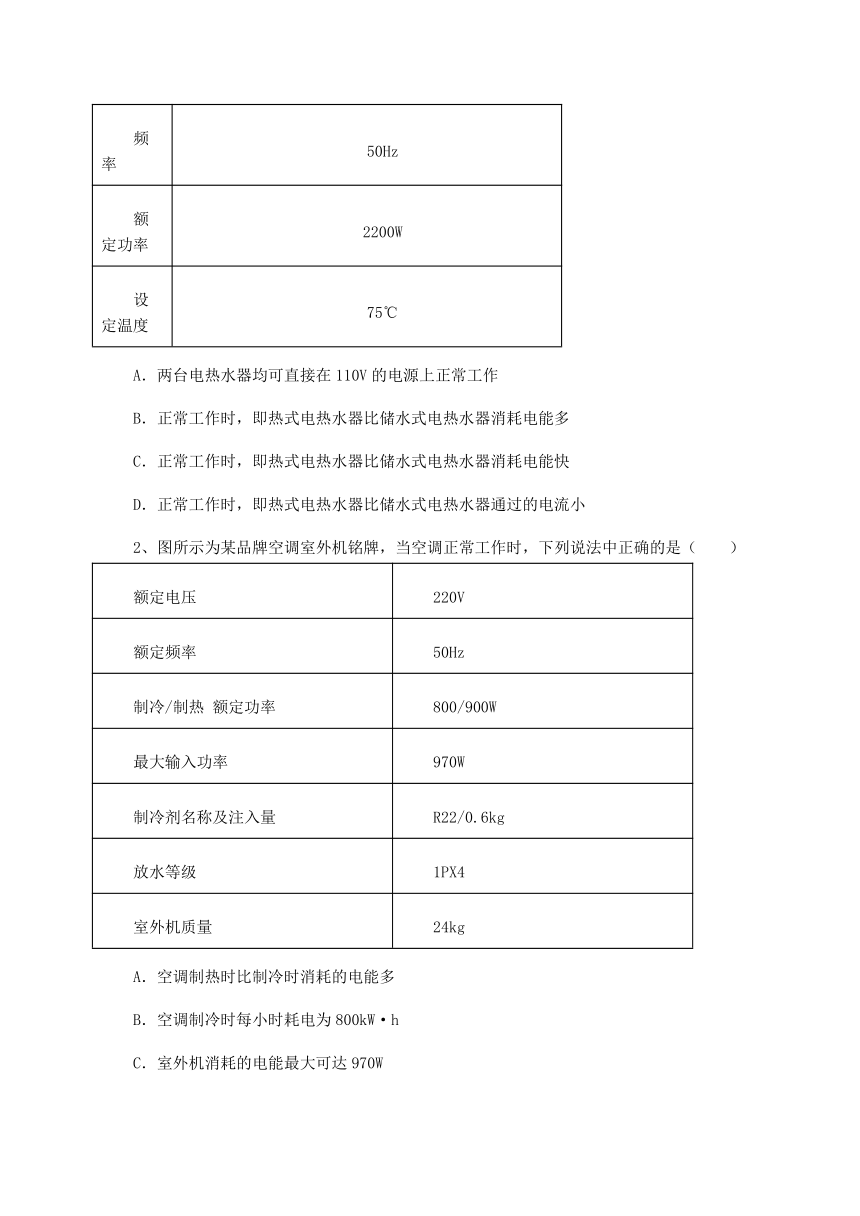

储水式电热水器
额定电压 220V
频率 50Hz
额定功率 2200W
设定温度 75℃
A．两台电热水器均可直接在110V的电源上正常工作
B．正常工作时，即热式电热水器比储水式电热水器消耗电能多
C．正常工作时，即热式电热水器比储水式电热水器消耗电能快
D．正常工作时，即热式电热水器比储水式电热水器通过的电流小
2、图所示为某品牌空调室外机铭牌，当空调正常工作时，下列说法中正确的是（　　）
额定电压 220V
额定频率 50Hz
制冷/制热 额定功率 800/900W
最大输入功率 970W
制冷剂名称及注入量 R22/0.6kg
放水等级 1PX4
室外机质量 24kg
A．空调制热时比制冷时消耗的电能多
B．空调制冷时每小时耗电为800kW·h
C．室外机消耗的电能最大可达970W
D．空调制热时比制冷时电流做功更快

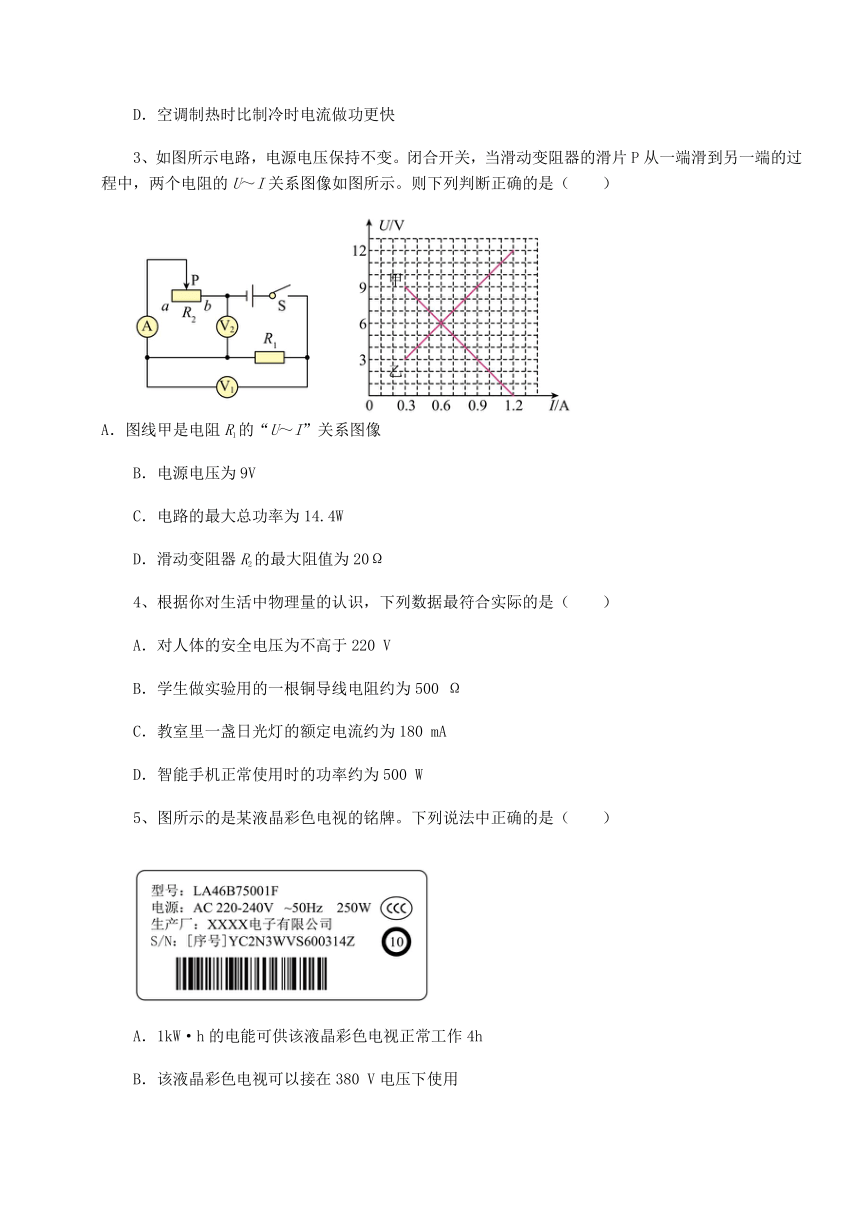

3、如图所示电路，电源电压保持不变。闭合开关，当滑动变阻器的滑片P从一端滑到另一端的过程中，两个电阻的U～I关系图像如图所示。则下列判断正确的是（　　）
A．图线甲是电阻R1的“U～I”关系图像
B．电源电压为9V
C．电路的最大总功率为14.4W
D．滑动变阻器R2的最大阻值为20Ω
4、根据你对生活中物理量的认识，下列数据最符合实际的是（　　）
A．对人体的安全电压为不高于220 V
B．学生做实验用的一根铜导线电阻约为500 Ω
C．教室里一盏日光灯的额定电流约为180 mA
D．智能手机正常使用时的功率约为500 W
5、图所示的是某液晶彩色电视的铭牌。下列说法中正确的是（　　）
A．1kW·h的电能可供该液晶彩色电视正常工作4h
B．该液晶彩色电视可以接在380 V电压下使用

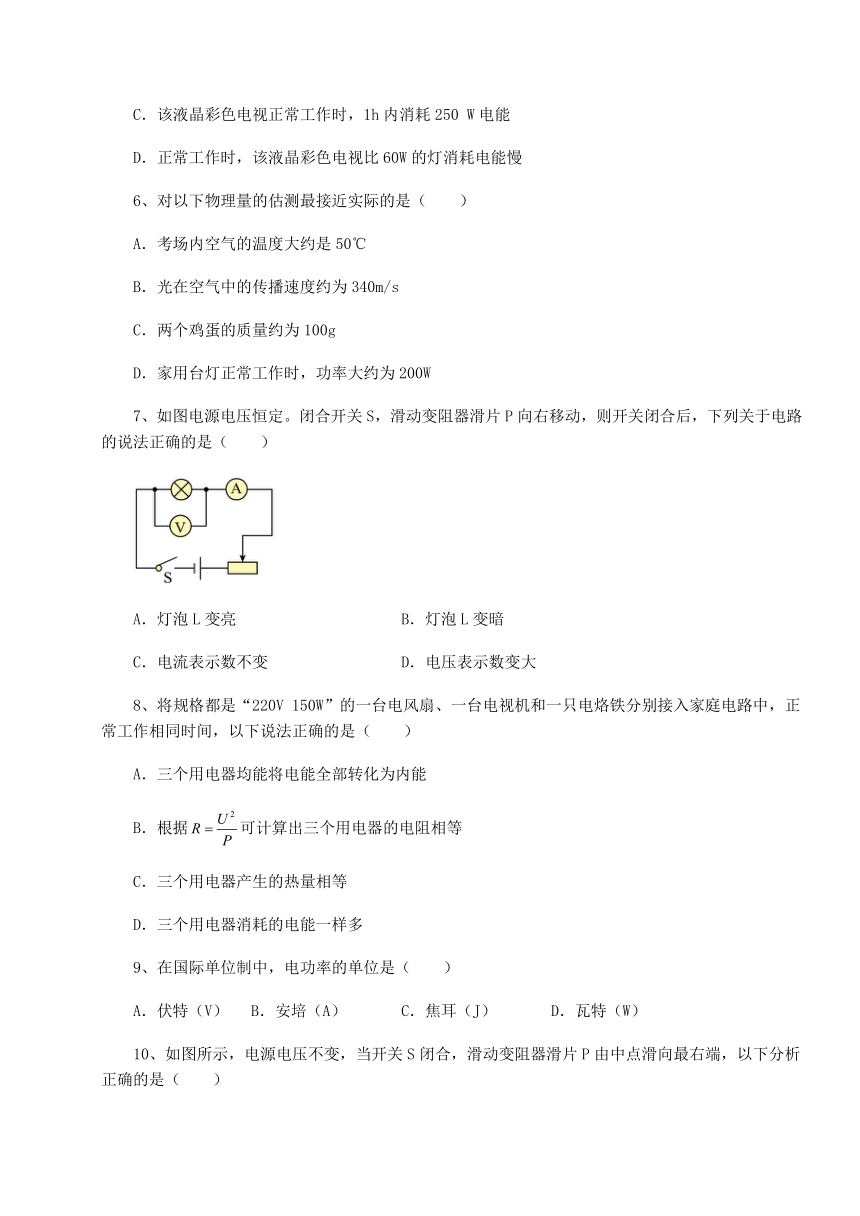

C．该液晶彩色电视正常工作时，1h内消耗250 W电能
D．正常工作时，该液晶彩色电视比60W的灯消耗电能慢
6、对以下物理量的估测最接近实际的是（　　）
A．考场内空气的温度大约是50℃
B．光在空气中的传播速度约为340m/s
C．两个鸡蛋的质量约为100g
D．家用台灯正常工作时，功率大约为200W
7、如图电源电压恒定。闭合开关S，滑动变阻器滑片P向右移动，则开关闭合后，下列关于电路的说法正确的是（　　）
A．灯泡L变亮 B．灯泡L变暗
C．电流表示数不变 D．电压表示数变大
8、将规格都是“220V 150W”的一台电风扇、一台电视机和一只电烙铁分别接入家庭电路中，正常工作相同时间，以下说法正确的是（　　）
A．三个用电器均能将电能全部转化为内能
B．根据可计算出三个用电器的电阻相等
C．三个用电器产生的热量相等
D．三个用电器消耗的电能一样多
9、在国际单位制中，电功率的单位是（　　）
A．伏特（V） B．安培（A） C．焦耳（J） D．瓦特（W）

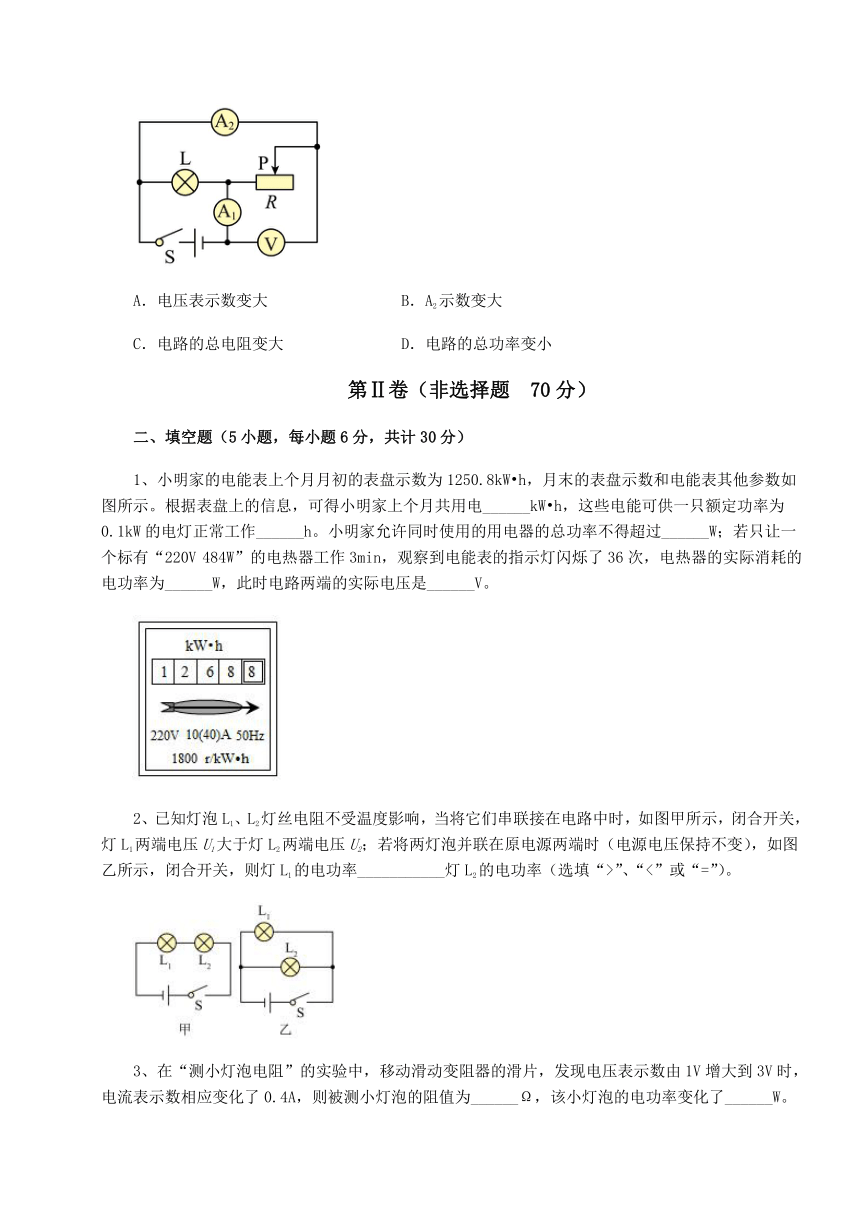

10、如图所示，电源电压不变，当开关S闭合，滑动变阻器滑片P由中点滑向最右端，以下分析正确的是（　　）
A．电压表示数变大 B．A2示数变大
C．电路的总电阻变大 D．电路的总功率变小
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、小明家的电能表上个月月初的表盘示数为1250.8kW h，月末的表盘示数和电能表其他参数如图所示。根据表盘上的信息，可得小明家上个月共用电______kW h，这些电能可供一只额定功率为0.1kW的电灯正常工作______h。小明家允许同时使用的用电器的总功率不得超过______W；若只让一个标有“220V 484W”的电热器工作3min，观察到电能表的指示灯闪烁了36次，电热器的实际消耗的电功率为______W，此时电路两端的实际电压是______V。
2、已知灯泡L1、L2灯丝电阻不受温度影响，当将它们串联接在电路中时，如图甲所示，闭合开关，灯L1两端电压U1大于灯L2两端电压U2；若将两灯泡并联在原电源两端时（电源电压保持不变），如图乙所示，闭合开关，则灯L1的电功率___________灯L2的电功率（选填“>”、“<”或“=”）。
3、在“测小灯泡电阻”的实验中，移动滑动变阻器的滑片，发现电压表示数由1V增大到3V时，电流表示数相应变化了0.4A，则被测小灯泡的阻值为______Ω，该小灯泡的电功率变化了______W。
4、某同学家的电能表如图所示，则他家同时使用的用电器总功率不能超过______W，图中电能表的示数为______kW h，如将某用电器单独接在该电能表上工作10min，电能表上的转盘转过了300转。那么该用电器在上述时间内消耗的电能为______J。
5、某导体两端的电压是6V，通过它的电流为0.6A，若导体两端的电压为0时，导体电阻是_________Ω。200W的电脑正常工作5h消耗的电能为_________度。
三、计算题（4小题，每小题10分，共计40分）
1、如图所示电路，灯L上标有“3V 0.9W”字样，电源电压恒为4.5V，灯L的电阻保持不变，求：
（1）灯L的电阻；
（2）灯L正常工作时，滑动变阻器的电功率。
2、某品牌电动汽车，满载人员时人与车的总重量为，汽车在平直公路上以20m/s的速度匀速行驶10min，此时电机驱动的功率为50kW，汽车所受阻力为满载人员时人与车总重力的十分之一，求电动汽车：
（1）求汽车匀速行驶时的牵引力；
（2）匀速行驶过程中牵引力所做的功；
（3）匀速行驶过程中电机驱动的效率。
3、家庭用的电热水壶通常具有加热、保温、电动出水及干烧断电功能，其简化电路如图所示，S1是安装在壶底的温控开关（实际是包含温度传感器的电路，下同）。通常是闭合的，通过调整参数，可设置开关的断电温度，即当环境温度达到某一值时便自动断开；S2是壶壁上的温控开关，按下时对水加热，水烧开后自动断开，电热水壶便处于保温状态；S3是电动出水开关，人工按下时才闭合，电磁泵将水抽出。已知R3=200Ω，电热水壶保温功率为44W，加热功率为1000W。
（1）闭合S3时，电磁泵两端电压为12V，求电磁泵的电功率；
（2）电热水壶处于加热状态且不抽水时，电路中的电阻是多大？
（3）若水烧开后，S2没有自动断开，则瓶里的水烧干后2s，开关S1便自动断开，以保护设备，避免火灾，则应将S1的断电温度设置为多少？假定水烧干瞬间，发热盘的温度为102℃，且不计热损失，已知发热盘的质量为0.5kg，比热容为0.5×103J/(kg·℃)。
4、题图所示为模拟调光电路，电源电压恒为3V，灯泡标有“15V0.3A”字样（灯丝阻值不变），滑动变阻器标有“10Ω1A”字样。
（1）求灯泡正常发光时的电功率；
（2）求滑动变阻器接入电路的阻值最大时流过灯泡的电流。
-参考答案-
一、单选题
1、C
【详解】
两台电热水器的额定电压都是220V，接在110V的电源上时，，所以，用电器不能正常工作；
BC．正常工作时，即热式电热水器的额定功率大于储水式电热水器的额定功率，即热式电热水器比储水式电热水器消耗电能快；由公式可知消耗的电能由功率和时间共同决定，虽然即热式电热水器的额定功率大于储水式电热水器的额定功率，但是不知道工作时间，所以无法判断它们两个谁消耗电能多；故B错误，C正确；
D．根据表格得出即热式电热水器正常工作时的额定功率，储水式电热水器的额定功率，额定电压都是，则由公式可知，故D错误。
故选C。
2、D
【详解】
A．由表中数据可知，空调制热时比制冷时的功率大，由W=Pt可知，时间未知，空调制热时不一定比制冷时消耗的电能多，故A错误；
B．空调制冷额定功率是800W，每小时耗电
W冷=P冷t=0.8kW×1h=0.8kW·h
故B错误；
C．由表中数据可知，室外机的最大输入功率是970W，故C错误；
D．电功率表示电流做功快慢的物理量，空调制热时比制冷时的电功率大，电流做功更快，故D正确。
故选D。
3、C
【详解】
由电路图可知，R1、R2串联，电压表V1测R1两端的电压，电压表V2测R2两端的电压，电流表测电路中的电流。
A．当滑动变阻器接入电路中的电阻为0时，V2的示数为0，电路的电阻最小，电路中的电流最大。由图象可知，甲为滑动变阻器R2的U～I关系图象，乙为电阻R1的U～I图象，故A错误；
B．当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，由 U～I图象可知，电路中的最小电流为
I＝0.3A
R1两端的电压
U1＝3V
R2两端的电压
U2＝9V
因串联电路中总电压等于各分电压之和，所以，电源电压
U＝U1+U2＝3V+9V＝12V
故B错误；
C．根据P=UI，当电路的电流最大为1.2A时，电路有最大功率，电路的最大总功率为
P=UI大= 12V×1.2A=14.4W
故C正确；
D．结合选项B，由欧姆定律可得滑动变阻器的最大阻值为
故D错误。
故选C。
4、C
【详解】
A．对人体的安全电压为不高于36 V，故A不符合题意；
B．学生做实验用的一根铜导线电阻约为0.3Ω 0.6Ω，故B不符合题意；
C．教室里一盏日光灯的额定电流约为180 mA，故C符合题意；
D．智能手机正常使用时的功率约为几百毫瓦，故D不符合题意。
故选C。
5、A
【详解】
A．由图可知，电视的额定功率是250W，1kW·h的电能可供该液晶彩色电视正常工作的时间
故A正确；
B．由彩电铭牌知其额定电压（正常工作电压）为220V～240V，不可以接在380V电压下使用，故B错误；
C．彩电正常工作时，1h内消耗电能
W=Pt=250W×3600s=9×105J
故C错误；
D．与60W的灯相比，在正常工作时彩电额定功率大，消耗电能快，故D错误。
故选A。
6、C
【详解】
A．人的正常体温不超过37℃，考场内空气的温度感觉不高于体温，更不可能达到50℃，故A不符合题意；
B．光在真空中的传播速度最大，约3×108m/s，在空气中的传播速度略小于此数值，近似等于3×108m/s，故B不符合题意；
C．10个鸡蛋的质量大约1斤，而1斤=500g，所以两个鸡蛋的质量在100g左右，故C符合题意；
D．家用台灯正常工作的电流在0.1A左右，其功率为
功率为22W，故D不符合题意。
故选C。
7、B
【详解】
CD．由图示电路图可知，灯泡与滑动变阻器串联，电流表测电路电流，电压表测量灯泡两端的电压；当滑片向右移动时，滑动变阻器接入电路的阻值变大，电路总电阻变大，电源电压不变，由欧姆定律可知，电路电流减小，电流表示数减小，根据U＝IR可知，灯泡两端的电压变小，电压表示数变小，故CD错误；
AB．电路电流减小，灯泡两端的电压变小，由P＝UI可知，灯泡实际功率变小，灯泡变暗，故A错误，B正确。
故选B。
8、D
【详解】
A．电烙铁工作时，能将电能全部转化为内能；电风扇、电视机工作时，其消耗的电能不只是转化为内能，还会转化为机械能或光能和声能，故A错误；
B．虽然三个用电器的规格相同，但公式只适用于纯电阻用电器，即利用该公式能计算电烙铁的电阻，不能计算电风扇和电视机的电阻，故B错误；
C．电风扇工作时，电能转化为内能和机械能；电视机工作时，电能转化为内能、光能和声能；电烙铁工作时，电能全部转化为内能；因为相同时间内三个电器消耗的电能相同，所以相同时间内，电烙铁产生的热量最多，故C错误；
D．三个电器都在额定电压下工作，实际功率相同，都是150W，由W = Pt可知相同时间内三个电器消耗的电能一样多，故D正确。
故选D。
9、D
【详解】
A．伏特是电压的基本单位，故A不符合题意；
B．安培是电流的基本单位，故B不符合题意；
C．焦耳是电能的基本单位，故C不符合题意；
D．瓦特是电功率的基本单位，故D符合题意。
故选D。
10、CD
【详解】
A．闭合开关S后，滑动变阻器R与灯泡L并联，电压表测电源电压，电流表A1测干路电流，电流表A2测滑动变阻器所在支路电流；电源电压不变，所以移动滑片时，电压表V的读数不变，故A错误；
B．因为并联电路中各支路独立工作、互不影响，所以移动滑片时，电压不变，电阻变大，根据欧姆定律可知，电流变小，即A2示数变小，故B错误；
C．滑动变阻器的滑片P由中点向右端移动时，滑动变阻器接入电路中的电阻变大，并联电路中支路电阻增大，总电阻变大，即电路中总电阻变大，故C正确；
D．滑动变阻器的滑片P由中点向右端移动时，滑动变阻器接入电路中的电阻变大，由可知，该支路的电流变小。因为并联电路中干路电流等于各支路电流之和，所以干路电流变小，根据P＝UI可知，总电压不变，所以电路的总功率变小，故D正确。
故选CD。
二、填空题
1、 18 180 8800 400 200
【解析】
【详解】
[1]月末的表盘示数为1268.8 kW h，小明家上个月共用电
1268.8 kW h -1250.8kW h =18kW h
[2]这些电能可供一只额定功率为0.1kW的电灯正常工作的时间是
[3]小明家允许同时使用的用电器的总功率不得超过
[4]电能表的指示灯闪烁了36次，电热器消耗的电能
的实际消耗的电功率为
[5]电阻不变，由可知P与U2成正比，此时电路两端的实际电压是
2、<
【解析】
【详解】
由题意可知，L1和L2串联在电路中时，L1两端电压U1大于L2两端电压U2，因串联电路中电流处处相等，故可知流过两灯的电流相等，故由欧姆定律可知，灯L1的电阻大于灯L2的电阻；将两灯并联在电源两端时，灯泡两端电压相等，故由可知，灯L1的电功率小于灯L2的电功率。
3、 5 1.6
【解析】
【详解】
[1]由欧姆定律得，灯泡的电阻为
[2]灯泡的功率的变化量为
4、 2200 4453.6 3.6×105
【解析】
【详解】
[1]“220V”表示电能表应该接在220V的电路中；“10A”是指电能表平时工作时允许通过的最大电流，则该同学家同时使用的用电器最大总电功率为
[2]电能表的读数时最后一位是小数，单位kW h，所以电能表的示数为4453.6kW h。
[3]3000r/kW h表示的是电路中每消耗1kW h的电能，则电能表转盘转动300r时该用电器消耗的电能为
5、 10 1
【解析】
【详解】
[1]电阻是导体自身的性质，跟导体的材料、长度、横截面积有关，跟导体两端的电压和通过它的电流无关，无论导体两端的电压是6V还是0，其电阻为
[2]因为
200W=0.2kW
该电脑正常工作5h消耗的电能为
也就是1度。
三、计算题
1、（1）10Ω；（2）0.45W
【详解】
解：（1）由电路图可知，闭合开关S，灯泡L与滑动变阻器R串联，电压表测R两端的电压，电流表测电路中的电流。灯L的电阻
（2）灯泡L正常工作时的电流
因串联电路两端电压等于各部分电路两端电压之和，所以，灯L正常工作时滑动变阻器两端的电压
UR=U-UL=4.5V-3V=1.5V
因串联电路中各处的电流相等，所以，滑动变阻器消耗的功率
PR=URIR=URIL=1.5V×0.3A=0.45W
答：（1）灯L的电阻为10Ω；
（2）灯L正常工作时，滑动变阻器的电功率为0.45W。
2、（1）；（2）；（3）80%
【详解】
解：（1）由题意可得汽车所受阻力
因汽车做匀速直线运动，所有行驶过程中牵引力的大小等于阻力，即
（2）由可知，汽车在平直公路上以20m/s的速度匀速行驶10min所行驶的路程
匀速行驶过程中牵引力所做的功
（3）由可知，电机驱动做的总功
电机驱动的效率
答：（1）汽车匀速行驶时的牵引力为；
（2）匀速行驶过程中牵引力所做的功为；
（3）匀速行驶过程中电机驱动的效率为80%。
3、（1）12.48W；（2）48.4Ω；（3）110℃
【详解】
解：由图和题意可知，闭合开关S1和S2，电阻R1和R2并联，此时电路中的总电阻较小，据知，此时电热水壶处于加热状态；只闭合开关S1时，只有电阻R2工作，此时电路中的电阻较大，电热水壶处于保温状态；只闭合开关S1和S3时电动机和电阻R3串联再和R2并联，电磁泵将水抽出，电动机工作。
（1）闭合S1、S3时，电动机和电阻R3串联再和R2并联，已知此时电磁泵两端电压为12V，则由串联电路电压的规律可得，电阻R3两端的电压
U3=U-U泵=220V-12V=208V
这一支路的电流为
则电磁泵的电功率
P泵=U泵I=12V×1.04A=12.48W
（2）电热水壶处于加热状态且不抽水时，电阻R1和R2并联，根据可得，电路中的总电阻
（3）由可得，水烧2s后，电热水壶加热消耗的电能为
W=Pt=1000W×2s=2000J
瓶里的水烧干后，S2没有自动断开（仍然是加热状态），不计热损失，电流产生的热量全部被发热盘吸收，即
W=Q放=Q吸
设应将S1的断电温度设置为t℃，发热盘吸收的热量
Q吸=cm t=0.5×103J/(kg ℃)×0.5kg×(t℃-102℃)=2000J
解得
t=110℃
答：（1）电磁泵的电功率为12.48W；
（2）电热水壶处于加热状态且不抽水时，电路中的电阻是48.4Ω；
（3）应将S1的断电温度设置为110℃。
4、（1）4.5W；（2）0.05A
【详解】
解：（1）由题意可知，灯泡的额定电压为U=15V，额定电流为I=0.3A，故由P=UI可知，灯泡正常发光时的电功率为
P=UI=15V×0.3A=4.5W
（2）由灯泡的额定电压与额定电流可得，灯泡的电阻为
滑动变阻器的最大阻值为R=10Ω，因灯泡与滑动变阻器串联，故可知电路中的总电阻为
R总=RL+R=50Ω+10Ω=60Ω
因电源电压为U源=3V，故由欧姆定律可得此时流过灯泡的电流为
答：（1）灯泡正常发光时的电功率为4.5W；
（2）流过灯泡的电流为0.05A。
