2021-2022学年人教版物理九年级全册第十九章生活用电单元测试试卷（word版含答案）

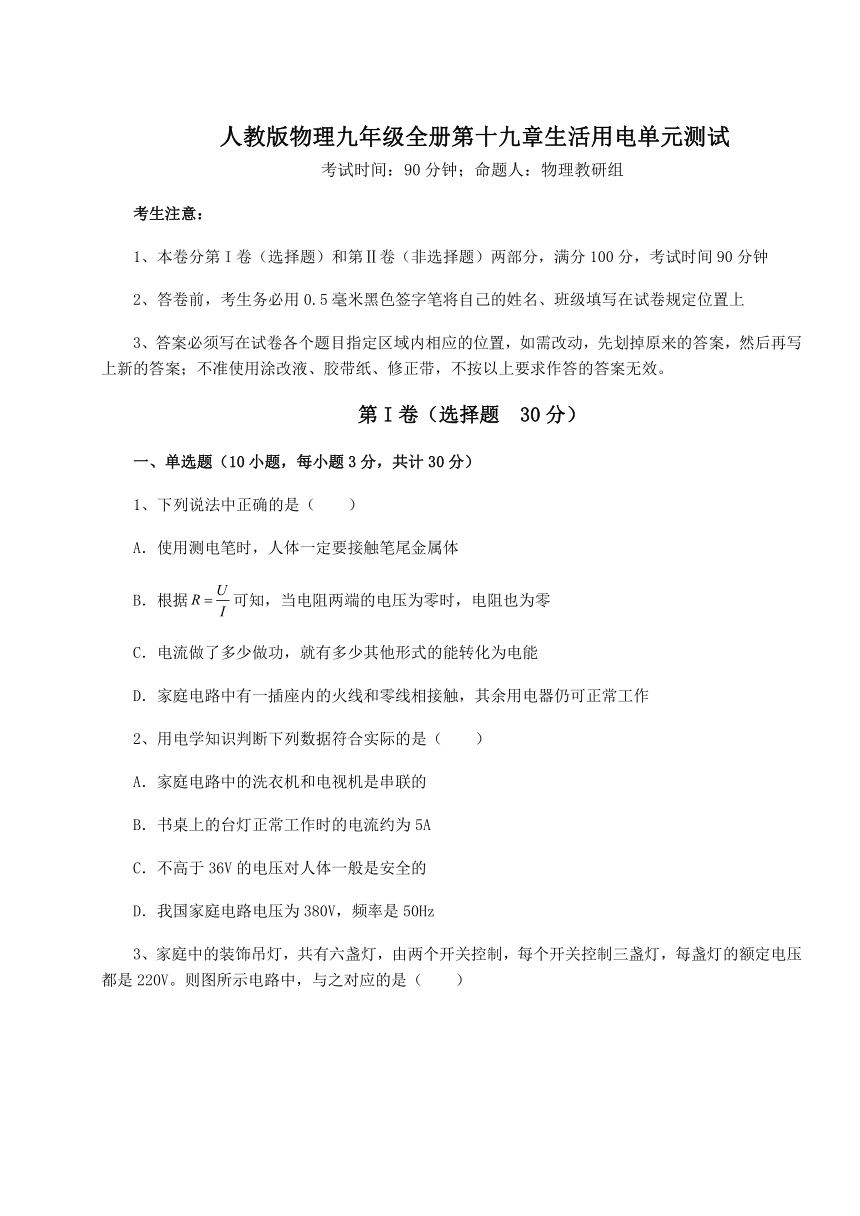

人教版物理九年级全册第十九章生活用电单元测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列说法中正确的是（　　）
A．使用测电笔时，人体一定要接触笔尾金属体
B．根据可知，当电阻两端的电压为零时，电阻也为零
C．电流做了多少做功，就有多少其他形式的能转化为电能
D．家庭电路中有一插座内的火线和零线相接触，其余用电器仍可正常工作
2、用电学知识判断下列数据符合实际的是（　　）
A．家庭电路中的洗衣机和电视机是串联的
B．书桌上的台灯正常工作时的电流约为5A
C．不高于36V的电压对人体一般是安全的
D．我国家庭电路电压为380V，频率是50Hz

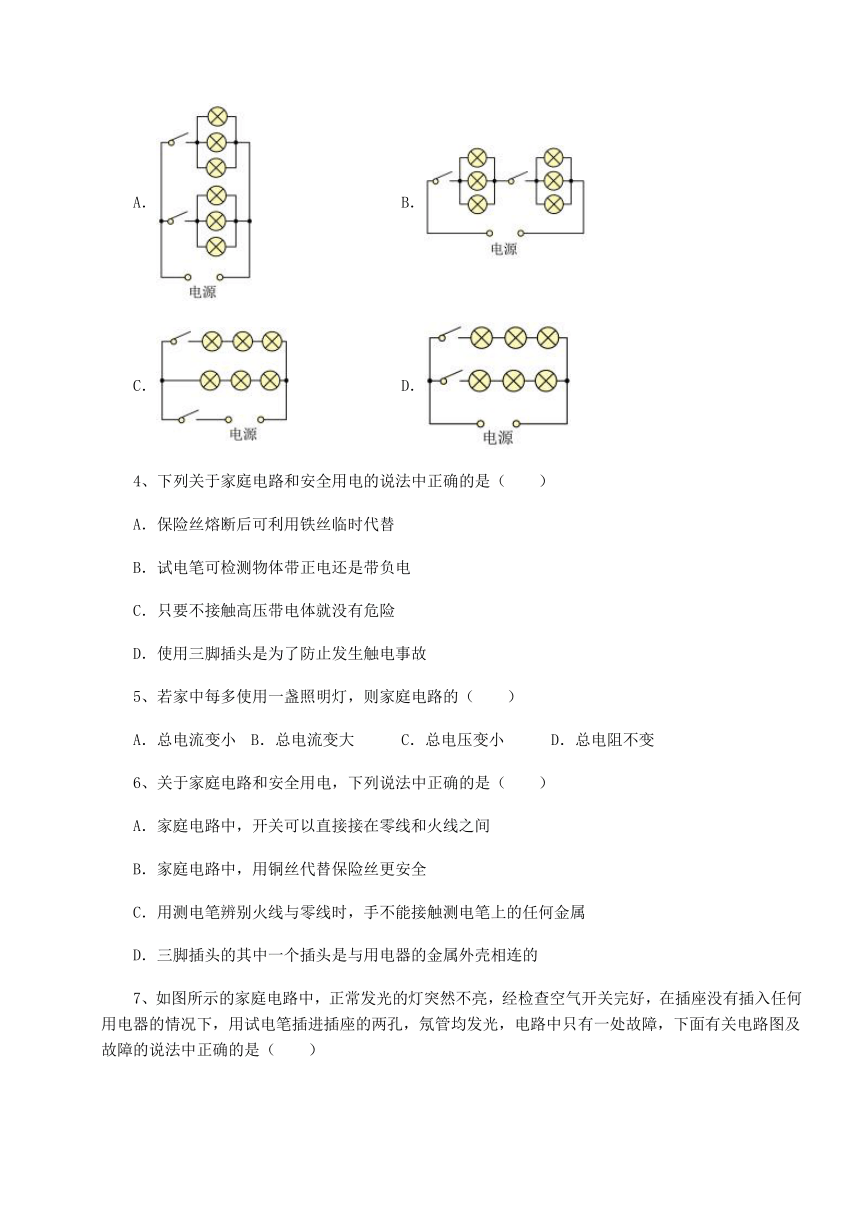

3、家庭中的装饰吊灯，共有六盏灯，由两个开关控制，每个开关控制三盏灯，每盏灯的额定电压都是220V。则图所示电路中，与之对应的是（　　）
A． B．
C． D．
4、下列关于家庭电路和安全用电的说法中正确的是（　　）
A．保险丝熔断后可利用铁丝临时代替
B．试电笔可检测物体带正电还是带负电
C．只要不接触高压带电体就没有危险
D．使用三脚插头是为了防止发生触电事故
5、若家中每多使用一盏照明灯，则家庭电路的（　　）
A．总电流变小 B．总电流变大 C．总电压变小 D．总电阻不变
6、关于家庭电路和安全用电，下列说法中正确的是（　　）
A．家庭电路中，开关可以直接接在零线和火线之间
B．家庭电路中，用铜丝代替保险丝更安全
C．用测电笔辨别火线与零线时，手不能接触测电笔上的任何金属
D．三脚插头的其中一个插头是与用电器的金属外壳相连的

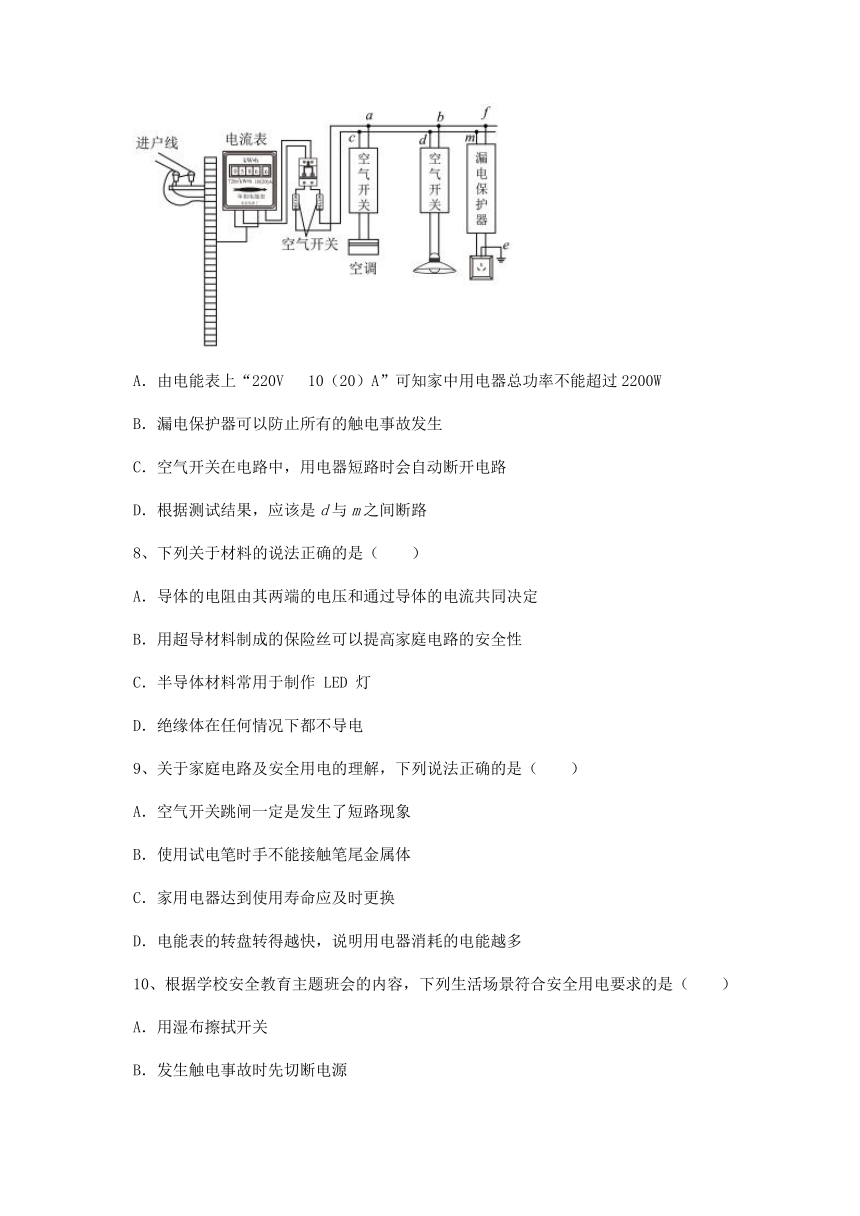

7、如图所示的家庭电路中，正常发光的灯突然不亮，经检查空气开关完好，在插座没有插入任何用电器的情况下，用试电笔插进插座的两孔，氖管均发光，电路中只有一处故障，下面有关电路图及故障的说法中正确的是（　　）
A．由电能表上“220V 10（20）A”可知家中用电器总功率不能超过2200W
B．漏电保护器可以防止所有的触电事故发生
C．空气开关在电路中，用电器短路时会自动断开电路
D．根据测试结果，应该是d与m之间断路
8、下列关于材料的说法正确的是（　　）
A．导体的电阻由其两端的电压和通过导体的电流共同决定
B．用超导材料制成的保险丝可以提高家庭电路的安全性
C．半导体材料常用于制作 LED 灯
D．绝缘体在任何情况下都不导电
9、关于家庭电路及安全用电的理解，下列说法正确的是（　　）
A．空气开关跳闸一定是发生了短路现象
B．使用试电笔时手不能接触笔尾金属体
C．家用电器达到使用寿命应及时更换
D．电能表的转盘转得越快，说明用电器消耗的电能越多
10、根据学校安全教育主题班会的内容，下列生活场景符合安全用电要求的是（　　）
A．用湿布擦拭开关
B．发生触电事故时先切断电源
C．在电线上晾晒湿衣服
D．下雨天可以在大树下避雨

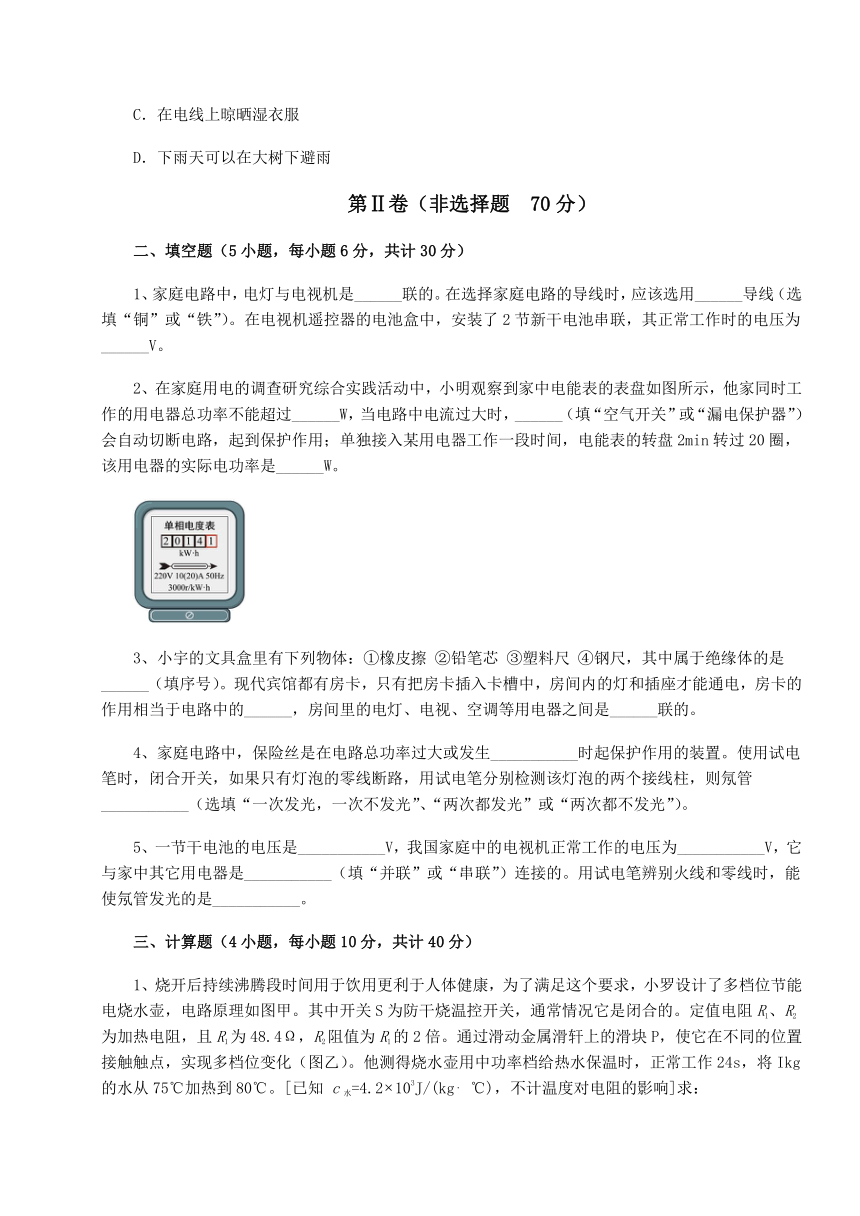

第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、家庭电路中，电灯与电视机是______联的。在选择家庭电路的导线时，应该选用______导线（选填“铜”或“铁”）。在电视机遥控器的电池盒中，安装了2节新干电池串联，其正常工作时的电压为______V。
2、在家庭用电的调查研究综合实践活动中，小明观察到家中电能表的表盘如图所示，他家同时工作的用电器总功率不能超过______W，当电路中电流过大时，______（填“空气开关”或“漏电保护器”）会自动切断电路，起到保护作用；单独接入某用电器工作一段时间，电能表的转盘2min转过20圈，该用电器的实际电功率是______W。
3、小宇的文具盒里有下列物体：①橡皮擦 ②铅笔芯 ③塑料尺 ④钢尺，其中属于绝缘体的是______（填序号）。现代宾馆都有房卡，只有把房卡插入卡槽中，房间内的灯和插座才能通电，房卡的作用相当于电路中的______，房间里的电灯、电视、空调等用电器之间是______联的。
4、家庭电路中，保险丝是在电路总功率过大或发生___________时起保护作用的装置。使用试电笔时，闭合开关，如果只有灯泡的零线断路，用试电笔分别检测该灯泡的两个接线柱，则氖管___________（选填“一次发光，一次不发光”、“两次都发光”或“两次都不发光”）。
5、一节干电池的电压是___________V，我国家庭中的电视机正常工作的电压为___________V，它与家中其它用电器是___________（填“并联”或“串联”）连接的。用试电笔辨别火线和零线时，能使氖管发光的是___________。
三、计算题（4小题，每小题10分，共计40分）

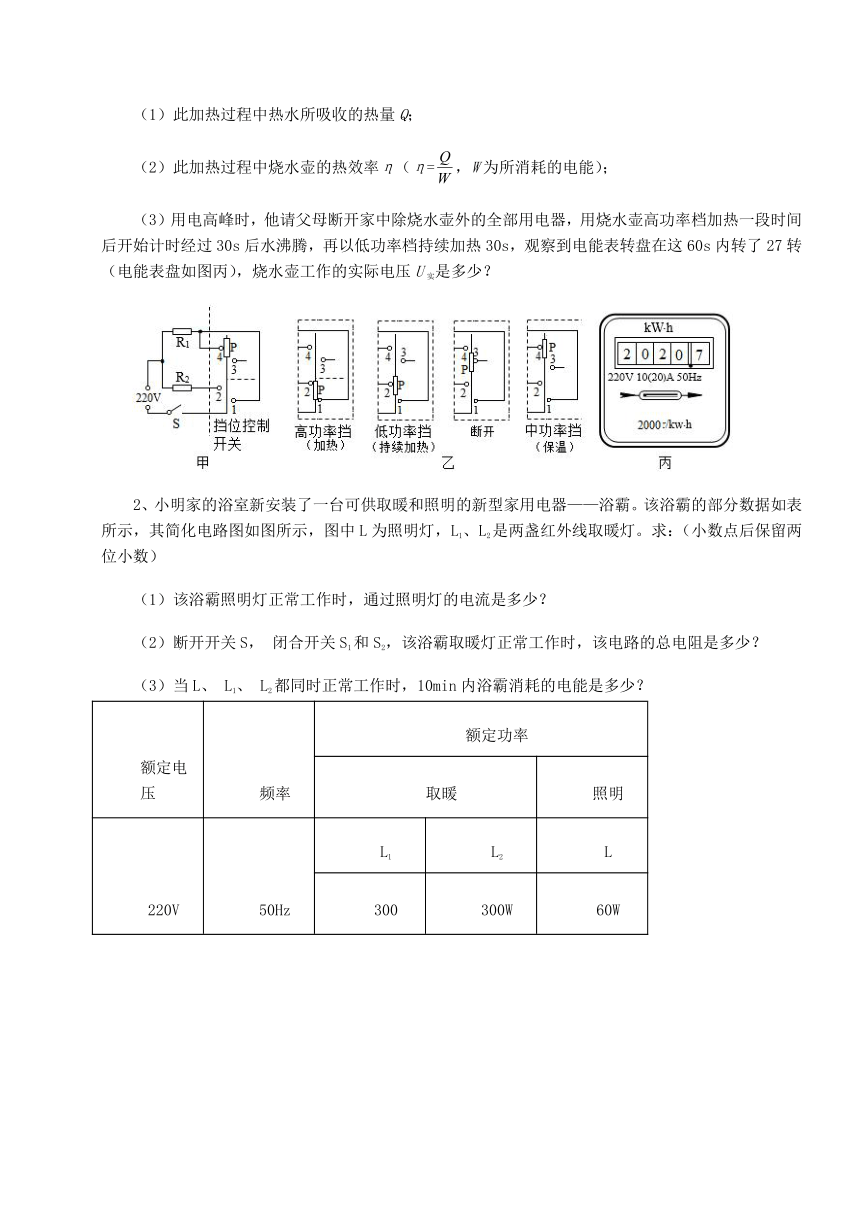

1、烧开后持续沸腾段时间用于饮用更利于人体健康，为了满足这个要求，小罗设计了多档位节能电烧水壶，电路原理如图甲。其中开关S为防干烧温控开关，通常情况它是闭合的。定值电阻R1、R2为加热电阻，且R1为48.4Ω，R2阻值为R1的2倍。通过滑动金属滑轩上的滑块P，使它在不同的位置接触触点，实现多档位变化（图乙）。他测得烧水壶用中功率档给热水保温时，正常工作24s，将Ikg的水从75℃加热到80℃。[已知 c水=4.2103J/(kg ℃)，不计温度对电阻的影响]求：
（1）此加热过程中热水所吸收的热量Q；
（2）此加热过程中烧水壶的热效率η（η=，W为所消耗的电能）；
（3）用电高峰时，他请父母断开家中除烧水壶外的全部用电器，用烧水壶高功率档加热一段时间后开始计时经过30s后水沸腾，再以低功率档持续加热30s，观察到电能表转盘在这60s内转了27转（电能表盘如图丙），烧水壶工作的实际电压U实是多少？
2、小明家的浴室新安装了一台可供取暖和照明的新型家用电器——浴霸。该浴霸的部分数据如表所示，其简化电路图如图所示，图中L为照明灯，L1、L2是两盏红外线取暖灯。求：（小数点后保留两位小数）
（1）该浴霸照明灯正常工作时，通过照明灯的电流是多少？
（2）断开开关S， 闭合开关S1和S2，该浴霸取暖灯正常工作时，该电路的总电阻是多少？
（3）当L、 L1、 L2都同时正常工作时，10min内浴霸消耗的电能是多少？
额定电压 频率 额定功率
取暖 照明
220V 50Hz L1 L2 L
300 300W 60W
3、如图所示是供电设备向居民楼用户输电的示意图，为保证居民楼内的用户所有用电器都能正常工作，居民楼的输入导线间的电压必须保证为.某居民楼内消耗的用电功率如表所示.
电器名称 总功率/
照明电器 4
厨房电器 13
空调 18
其他电器 9
问.(1)该居民楼所有用电器的总功率为多少？
(2)当所有的用电器均正常工作时，通过输电线的电流为多少
4、如图所示，A为一根5A的保险丝，B、C均为3A的保险丝。R1=21欧，R2=18欧。S打开时，通过R1的电流为2.4A。问：当S闭合时，
直径/mm 额定电流/A 直径/mm 额定电流/A 直径/mm 额定电流/A
0.40 1.5 0.71 3 0.98 4.5
1.26 6 1.58 7.5 1.98 15
(1)流过A保险丝的电流为多少安？
(2)哪根保险丝有可能熔断？该根保险丝应该选用表中的直径为多大的保险丝？
-参考答案-
一、单选题
1、A
【解析】
【详解】
A．测电笔的工作原理就是利用在人体大地和火线之构建一个回路，指示灯才能亮，但人体能承受的电流很小，所以测电笔中有一个很大电阻，帮助限流，因此使用时人体要要接触笔尾金属体，但切不可接触笔尖。故A正确；
B．导体电阻是导体的一种属性，只与导体的长度、粗细、材料和温度等因素有关，与电压、电流无关，故B错误；
C．电流做功是把电能转化成其它形式的能，故应该是电流做了多少做功，就有多少电能转化成其他形式的能，故C错误；
D．家庭电路中一般用电器都是并联的，插座是用电器的接口，也与其它用电器是并联关系，根据并联电路的特点，如果插座处火线和零线相接触即发生短路，将引起空气开关跳闸，其它用电器都不能工作，故D错误。
故选A。
2、C
【解析】
【详解】
A．家庭电路中的洗衣机和电视机可以单独工作，且互不影响，所以它们是并联的，故A不符合题意；
B．书桌上的台灯正常工作时的电流较小，约为0.2A，故B不符合题意；
C．大量实验表明，只有不高于36V的电压对人体才是安全的，故C符合题意；
D．我国家庭电路的电压为220V，频率为50Hz，故D不符合题意。
故选C。
3、A
【解析】
【详解】
由题意可知，若要额定电压均为220V的六盏灯正常工作，则它们之间的连接方式只能是并联；每个开关控制三盏灯，则两个开关位于相应三个灯泡的干路，故A符合题意，BCD不符合题意。
故选A。
4、D
【解析】
【详解】
A．因为铁丝的电阻小、熔点高，在电流过大时，产生的热量不容易达到熔点，则不会熔断，起不到保险的作用，故A错误；
B．测电笔的作用是检验家庭电路中的火线和零线，不是检测物体带正电或负电，故B错误；
C．安全用电的原则是：不接触低压带电体、不靠近高压带电体，若人靠近高压带电体就有触电危险，故C错误；
D．使用三脚插头用电器金属外壳接地，人接触漏电的金属外壳用电器时，人被连接大地的导线短路，没有电流从人体通过，不会发生触电事故，故D正确。
故选D。
5、B
【解析】
【详解】
ABD．家庭电路中用电器并联，每多使用一盏照明灯，并联总电阻就变小一些，相当于增加了导体的横截面积，因此总电阻变小；并联电路中干路电流等于各支路电流之和，每多并联一个照明灯，总电流就增大一些，故AD不符合题意，B符合题意；
C．并联电路中，各支路电压相等且等于电源电压，不变，故C不符合题意。
故选B。
6、D
【解析】
【详解】
A．家庭电路中，若开关直接接在零线和火线之间，闭合开关会造成电源短路，故A错误；
B．家庭电路中，若用铜导线替代保险丝，由于铜丝的熔点高，当电流过大时不会熔断，起不到保险作用，故B错误；
C．使用测电笔辨别火线和零线时，用手接触笔尾金属体，笔尖接触电线，若氖管发光，表明检测的是火线，故C错误；
D．三脚插头的一个插头是与用电器金属外壳相连，是为了防止金属外壳漏电时触电事故的发生，故D正确。
故选D。
7、C
【解析】
【详解】
A．电能表允许通过的最大电流为20A，在220V的电压下工作，故接入的用电器总功率的最大值
故A错误；
B．漏电保护器在通过火线和零线的电流不相等时自动断开电路，所以当人单独接触火线发生触电事故或者火线接地时，漏电保护器可以起到保护作用，但是当人同时接触火线和零线发生触电事故时，漏电保护器不能起到保护作用，故B错误；
C．空气开关在电路短路或用电器的总功率过大时切断电路，故C正确；
D．试电笔插进插座的两孔，氖管均发光，说明零线断路，且断路位置在m点之前，灯不发光，所以断路发生在d点之前，故D错误。
故选C。
8、C
【解析】
【详解】
A．导体电阻是导体本身的一种性质，由导体的材料、长度与横截面积决定，与导体两端的电压与流过导体的电流无关，故A错误；
B．保险丝是根据电流的热效应工作的，工作时需要有电阻，而超导体的电阻为0，故B错误；
C．发光二极管（LED 灯）是用半导体材料制成的，故C正确；
D．导体和绝缘体没有绝对的界限，有些绝缘体在一定条件下可变为导体，故D错误。
故选C。
9、C
【解析】
【详解】
A．空气开关跳闸是由电路中电流过大造成的，可能是短路，也可能是用电器的总功率过大，故A错误；
B．在使用试电笔辨别火线和零线时，手必须接触笔尾的金属体，故B错误；
C．家用电器达到使用寿命，应及时更换，否则有些绝缘部分损坏，容易漏电，引发触电事故，故C正确；
D．电能表的转盘转得越快，说明用电器消耗的电能越快，不一定越多，故D错误。
故选C。
10、B
【解析】
【详解】
A．湿布能导电，所以不能使用湿布擦拭开关，以防引起触电，故A不符合题意；
B．发生触电事故，触电时间越长越危险，如果直接施救，很可能导致施救人员也发生触电 ，所以切断电源是首先要做的，故B符合题意；
C．由于湿衣服是导体，在电线上晾衣服很容易造成触电事故，故C不符合题意；
D．下雨尤其是雷雨时，空气潮湿，大树也会成为良好的导体，容易导电，站在树下有触电危险，故D不符合题意。
故选B。
二、填空题
1、并 铜 3
【详解】
[1]并联电路的各用电器可以独立工作，故电灯与电视机是并联的。
[2]相同条件下，铜的电阻要比铁和铝的电阻小，即铜导电性能更好，所以家庭电路中的电路用线一般选用铜导线。
[3]一节新干电池电压是1.5V，根据串联电池的电压特点，二节新干电池串联后的总电压
U=1.5V×2＝3V
2、4400 空气开关 200
【详解】
[1]由电能表的参数可知，电能表工作电压是220V，允许通过的最大电流为20A，他家同时工作的用电器最大总功率
[2]空气开关在电流过大时会自动切断电路，从而保护用电器或人身安全，而漏电保护器在人体接触火线时迅速切断电流，避免出现触电事故。
[3]电能表的转盘转过30圈消耗电能
该用电器实际功率
3、①③ 开关 并
【详解】
[1] 各种金属、石墨、人体、大地都是导体，陶瓷、玻璃、塑料、橡胶等都是绝缘体，因此属于绝缘体的是①③。
[2] 只有把房卡插入卡槽中，房间内的灯和插座才能通电，说明房卡控制灯和插座的通电情况，因此，房卡相当于电路中的开关。
[3] 房间里的电灯、电视、空调等用电器工作时互不影响，因此它们是并联的。
4、短路 两次都发光
【详解】
[1]当电路短路时，电路中的电流就会很大，超过保险丝的最大承受电流，则保险丝将会熔断起到对电路的保护作用；
[2]开关闭合时已经连通了火线，如果只有灯泡的零线断路，则灯泡两侧的接线柱都是与火线相通的，电流会经测电笔、人体流回大地，所以测电笔分别检测该灯泡的两个接线柱，则氖管都会发光。
5、1.5 220 并联 火线
【详解】
[1]一节干电池的电压是1.5V。
[2]我国家庭电路的电压为220V，所以电视机正常工作的电压为220V。
[3]电视机与家中其它用电器工作时，互不影响的，它们是并联连接的。
[4]用试电笔辨别火线和零线时，能使氖管发光的是火线。
三、计算题
1、 (1)2.1×104J；（2）87.5%；（3）198V
【详解】
(1)用中功率挡给热水保温时，热水吸收的热量
Q=c水m(t-t0)=4.2×103J/(kg ℃)×1kg×(80℃-75℃)=2.1×104J
(2)此加热过程中，滑块P接触触点4，电路是只有R1工作的简单电路，则烧水壶消耗的电能
烧水壶的热效率
(3)由电能表的参数得，烧水壶在60s内消耗的电能
当滑块P接触触点1、2时，烧水壶处于高功率挡，两电阻并联，电路的总电阻
在高功率挡工作30s消耗的电能
此为①式，
当滑块P接触触点2时，烧水壶处于低功率挡，电路是电阻R2工作的简单电路，此时烧水壶工作30s消耗的电能
此为②式，
而
W1=W高+W低
此为③式，
解①②③式得
U实=198V
答：(1)此加热过程中热水所吸收的热量Q是2.1×104J；
(2)此加热过程中烧水壶的热效率η是85%；
(3)烧水壶工作的际电压U实是198V。
2、（1）0.27A；（2）80.67Ω；（3）3.96×105J
【详解】
解：（1）由P=UI得
（2）
P总=P1+P2=300W+300W=600W
由P总=得
R总=
（3）
P′总=P1+P2+PL=300W+300W+60W =660W
W总= P′总t=660W×10×60s=3.96×105J
答：（1）该浴霸照明灯正常工作时，通过照明灯的电流是0.27A；
（2）断开开关S， 闭合开关S1和S2，该浴霸取暖灯正常工作时，该电路的总电阻是；
（3）当L、 L1、 L2都同时正常工作时，10min内浴霸消耗的电能是3.96×105J。
3、（1）；（2）.
【详解】
(1) 用电器的总功率
P总=4kW+13kW+18kW+9kW=44kW．
(2) 通过输电线的电流为
答：（1）该居民楼所有用电器的总功率是44kW．
（2）通过输电线的电流为200A．
4、 (1)5.2A；(2)A，1.26mm
【详解】
(1)由图示知，闭合开关S时，两灯并联，则电路两端的电压
U=I1R1=2.4A×21Ω=50.4V
通过R2的电流
那么通过A保险丝的电流
I=I1+I2=2.4A+2.8A=5.2A
(2)A保险丝允许通过的最大电流为5A，而实际电流为5.2A，所以A保险丝有可能熔断。保险丝B、C的最大电流都为3A，为了保险起见，A保险丝应选择额定电流为6A的，由表格知，其直径为1.26mm。
答：(1)流过A保险丝的电流为5.2A；
(2)A保险丝有可能熔断，该根保险丝应选用直径为1.26mm的保险丝。
