2021-2022学年基础强化人教版物理九年级全册第十五章电流和电路专项训练试题（Word版含答案）

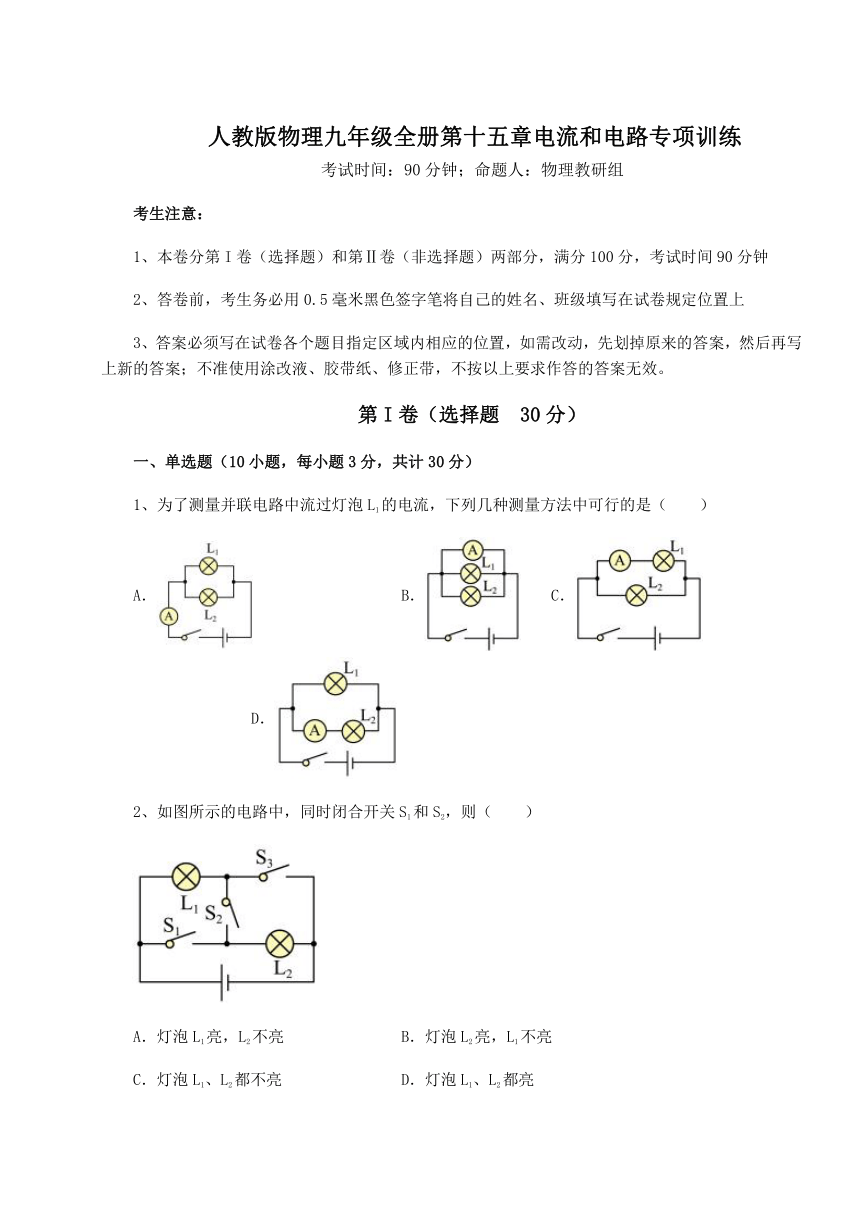

人教版物理九年级全册第十五章电流和电路专项训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、为了测量并联电路中流过灯泡L1的电流，下列几种测量方法中可行的是（　　）
A． B． C． D．
2、如图所示的电路中，同时闭合开关S1和S2，则（　　）
A．灯泡L1亮，L2不亮 B．灯泡L2亮，L1不亮
C．灯泡L1、L2都不亮 D．灯泡L1、L2都亮

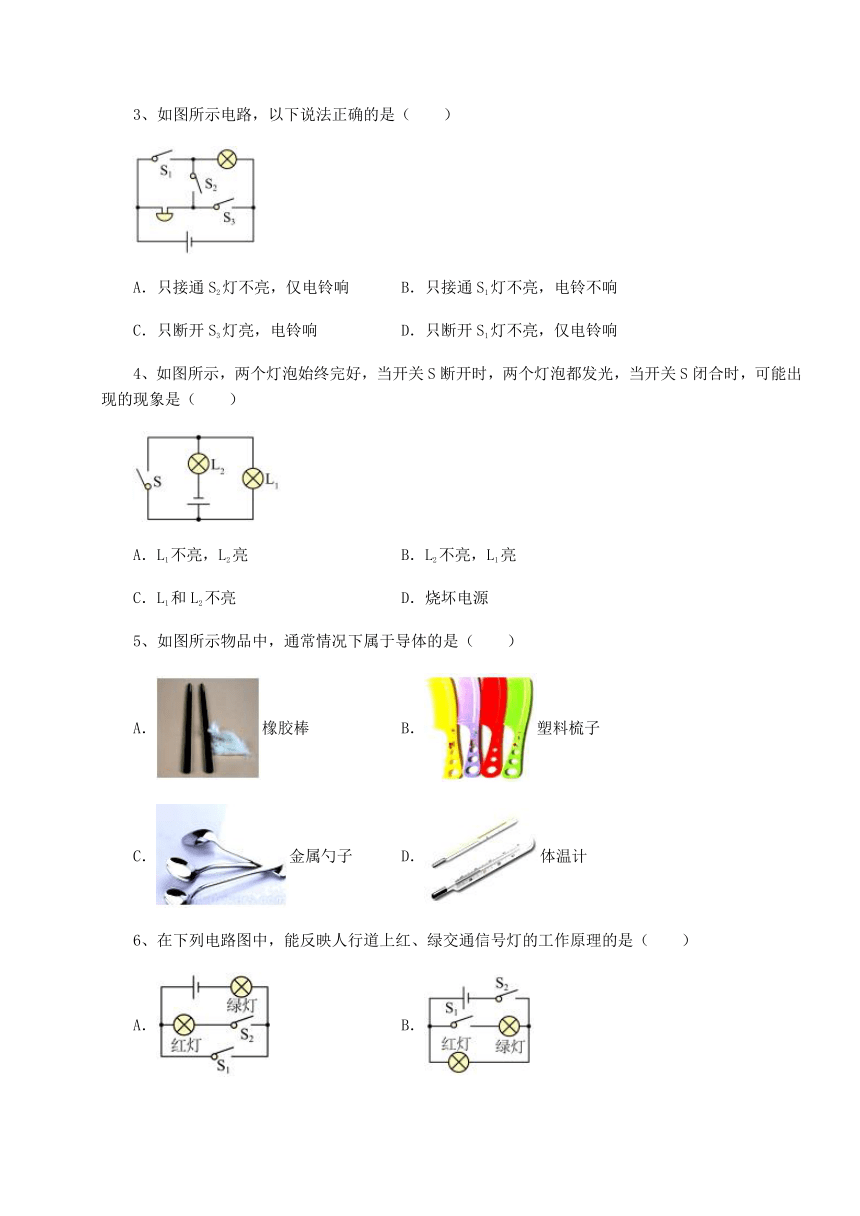

3、如图所示电路，以下说法正确的是（　　）
A．只接通S2灯不亮，仅电铃响 B．只接通S1灯不亮，电铃不响
C．只断开S3灯亮，电铃响 D．只断开S1灯不亮，仅电铃响
4、如图所示，两个灯泡始终完好，当开关S断开时，两个灯泡都发光，当开关S闭合时，可能出现的现象是（　　）
A．L1不亮，L2亮 B．L2不亮，L1亮
C．L1和L2不亮 D．烧坏电源
5、如图所示物品中，通常情况下属于导体的是（　　）
A．橡胶棒 B．塑料梳子
C．金属勺子 D．体温计
6、在下列电路图中，能反映人行道上红、绿交通信号灯的工作原理的是（　　）
A． B．
C． D．

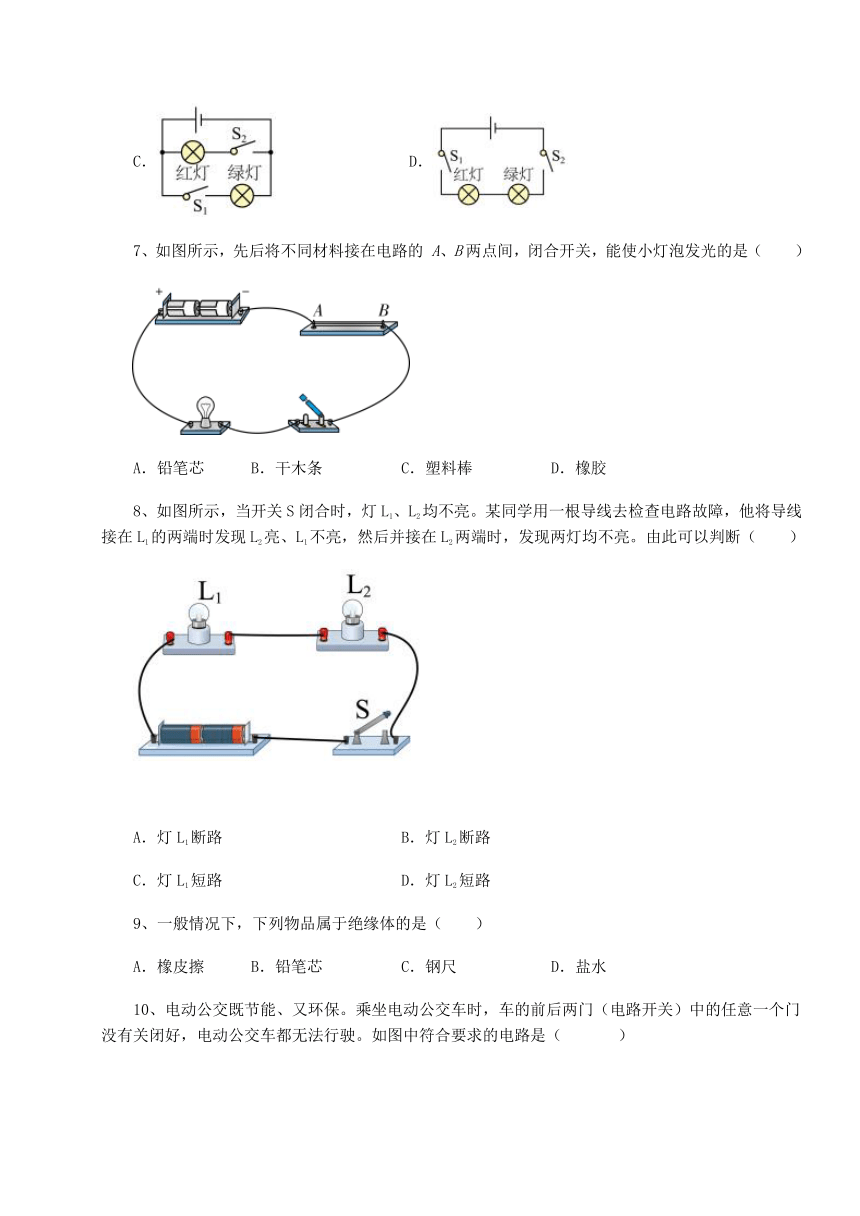

7、如图所示，先后将不同材料接在电路的 A、B两点间，闭合开关，能使小灯泡发光的是（　　）
A．铅笔芯 B．干木条 C．塑料棒 D．橡胶
8、如图所示，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线去检查电路故障，他将导线接在L1的两端时发现L2亮、L1不亮，然后并接在L2两端时，发现两灯均不亮。由此可以判断（　　）
A．灯L1断路 B．灯L2断路
C．灯L1短路 D．灯L2短路
9、一般情况下，下列物品属于绝缘体的是（　　）
A．橡皮擦 B．铅笔芯 C．钢尺 D．盐水

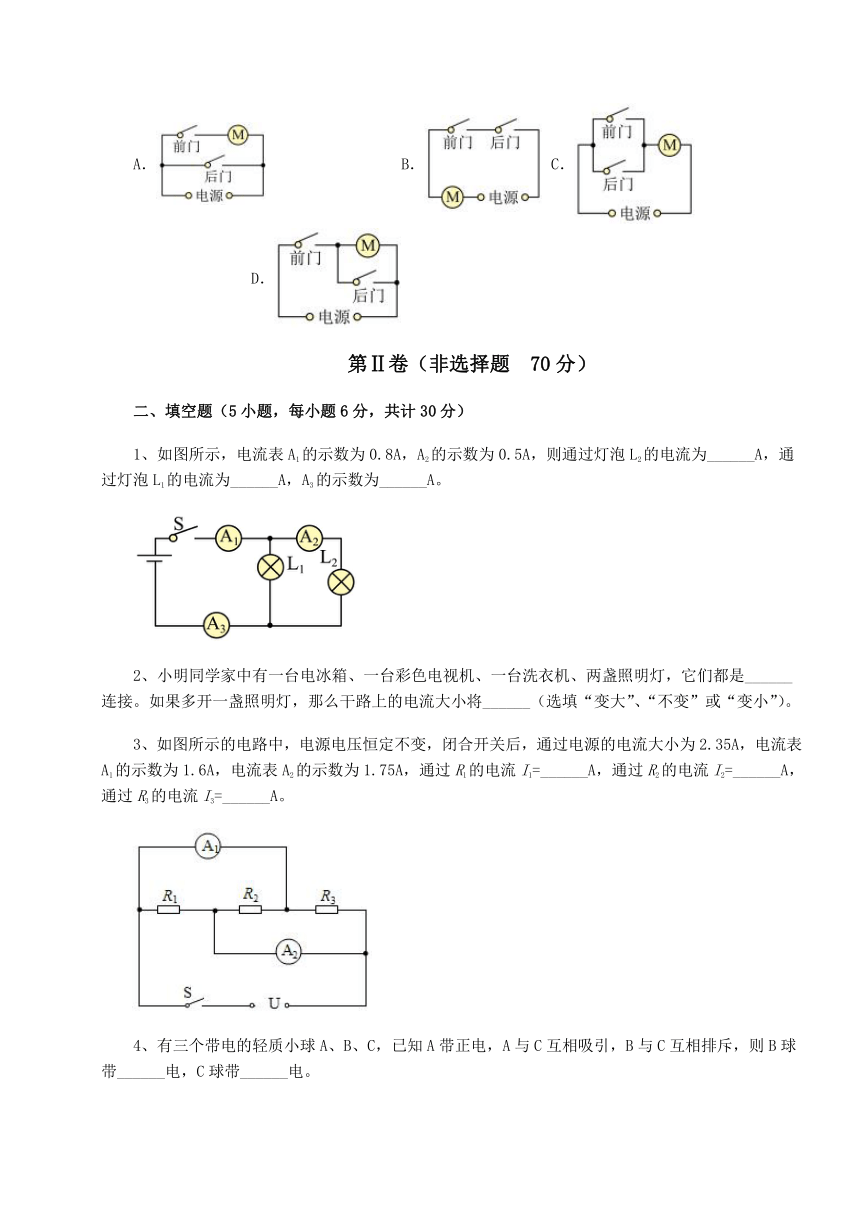

10、电动公交既节能、又环保。乘坐电动公交车时，车的前后两门（电路开关）中的任意一个门没有关闭好，电动公交车都无法行驶。如图中符合要求的电路是（ ）
A． B． C． D．
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、如图所示，电流表A1的示数为0.8A，A2的示数为0.5A，则通过灯泡L2的电流为______A，通过灯泡L1的电流为______A，A3的示数为______A。
2、小明同学家中有一台电冰箱、一台彩色电视机、一台洗衣机、两盏照明灯，它们都是______连接。如果多开一盏照明灯，那么干路上的电流大小将______（选填“变大”、“不变”或“变小”）。
3、如图所示的电路中，电源电压恒定不变，闭合开关后，通过电源的电流大小为2.35A，电流表A1的示数为1.6A，电流表A2的示数为1.75A，通过R1的电流I1=______A，通过R2的电流I2=______A，通过R3的电流I3=______A。
4、有三个带电的轻质小球A、B、C，已知A带正电，A与C互相吸引，B与C互相排斥，则B球带______电，C球带______电。

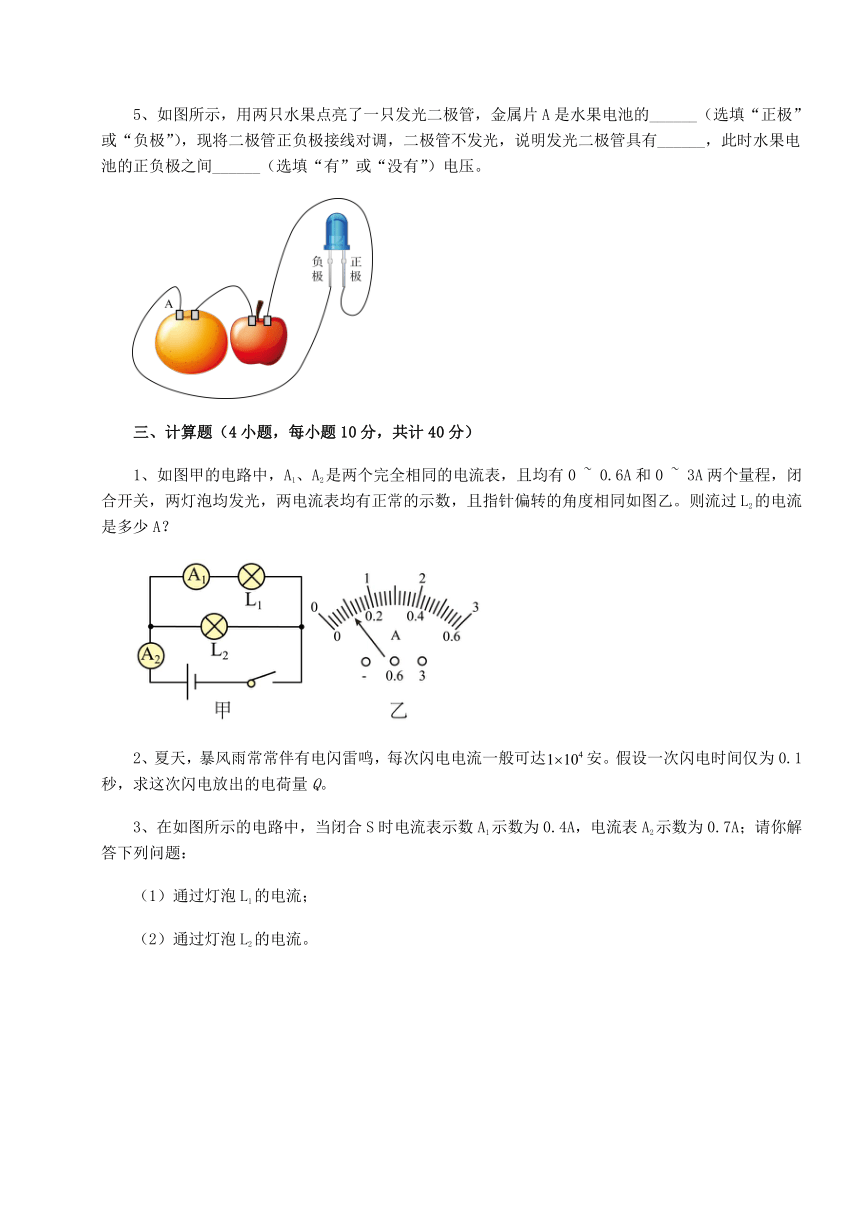

5、如图所示，用两只水果点亮了一只发光二极管，金属片A是水果电池的______（选填“正极”或“负极”），现将二极管正负极接线对调，二极管不发光，说明发光二极管具有______，此时水果电池的正负极之间______（选填“有”或“没有”）电压。
三、计算题（4小题，每小题10分，共计40分）
1、如图甲的电路中，A1、A2是两个完全相同的电流表，且均有0 ~ 0.6A和0 ~ 3A两个量程，闭合开关，两灯泡均发光，两电流表均有正常的示数，且指针偏转的角度相同如图乙。则流过L2的电流是多少A？
2、夏天，暴风雨常常伴有电闪雷鸣，每次闪电电流一般可达安。假设一次闪电时间仅为0.1秒，求这次闪电放出的电荷量Q。
3、在如图所示的电路中，当闭合S时电流表示数A1示数为0.4A，电流表A2示数为0.7A；请你解答下列问题：
（1）通过灯泡L1的电流；
（2）通过灯泡L2的电流。
4、认真观察如图所示的电路图，分析解答下面的问题并说明理由。
（1）当只闭合S2时，若电流表A1的示数为0.26A，则通过L1的电流是多少A？
（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，则通过L2的电流是多少A？
（3）如果只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是多少A？
-参考答案-
一、单选题
1、C
【解析】
【详解】
A．图中两个灯泡并联，电流测量干路中的电流，故A不符合题意；
B．图中电流表直接与电源两极相连，电源短路，故B不符合题意；
C．图中两个灯泡并联，电流表与L1串联，即测量并联电路中流过灯泡L1的电流，故C符合题意；
D．图中两个灯泡并联，电流表与L2串联，即测量并联电路中流过灯泡L2的电流，故D不符合题意。
故选C。
2、B
【解析】
【详解】
由电路图可知，同时闭合开关S1和S2、断开S3时，L1被短路，不发光，只有L2接入电路中，故只有灯泡L2发光，故ACD不符合题意，B符合题意。
故选B
3、D
【解析】
【详解】
A．只接通S2，灯泡和电铃串联，因此灯亮且电铃响，故A错误；
B．只接通S1，为灯泡的基本电路，因此灯亮，电铃不响，故B错误；
C．只断开S3，电铃被短路，为灯泡的基本电路，因此灯亮，电铃不响，故C错误；
D．只断开S1，灯被短路，不亮，为电铃的基本电路，只电铃响，故D正确。
故选D。
4、A
【解析】
【详解】
当开关S断开时，灯泡L1、L2串联在电源的两端，故灯泡L1、L2均发光；当开关闭合时，因开关并联在L1的两端，则L1由于开关的闭合被短路，不能发光，故只有L2发光。
故选A。
5、C
【解析】
【详解】
ABD．橡胶棒、塑料梳子、体温计（指玻璃外壳），通常情况下它们不容易导电，都属于绝缘体，故ABD不符合题意；
C．金属勺子是金属制品，容易导电，属于导体，故C符合题意。
故选C。
6、C
【解析】
【详解】
交通规则是“红灯停，绿灯行”，按照交通规则，红灯和绿灯是分别亮着，是并联状态，并且有各自独立的开关控制灯泡。故C符合题意。故选C。
7、A
【解析】
【详解】
A．将铅笔芯接在电路的 A、B两点间，闭合开关，能使小灯泡发光，因为铅笔芯属于导体，故A符合题意；
BCD．干木条、塑料棒、橡胶都不容易导电，属于绝缘体，接入A、B间灯泡不能发光，故BCD不符合题意。
故选A。
8、A
【解析】
【详解】
A．将导线接在L1的两端时发现L2亮、说明L2是好的，然后并接在L2两端时，发现两灯均不亮，则灯L1断路。故A符合题意；
B．如果灯L2断路，则L2不会亮，故B不合题意；
C．如果灯L1短路，则灯L2会亮，故C不合题意；
D．如果灯L2短路，则L1会亮，故D不合题意。
故选A。
9、A
【解析】
【详解】
A．橡皮擦的材料是橡胶，属于绝缘体，故A符合题意；
B．铅笔芯的主要材料是石墨，属于导体，故B不符合题意；
C．钢尺的材料是金属，属于导体，故C不符合题意；
D．盐水是电解质的水溶液，属于导体，故D不符合题意。
故选A。
10、B
【解析】
【详解】
A．该电路只需要关好前门，电动机就开始工作，与题意不符，故A不符合题意；
B．只有同时关好前后门，电动机才工作，若任意一个门没有关闭好，则电动机不会工作，符合题意，故B符合题意；
C．该电路图只需要关好前门或者后门，电动车就可以启动了，与题意不符，故C不符合题意；
D．该电路需要前门关闭，后门打开，电动车才可以启动，与题意不符，故D不符合题意。
故选B。
二、填空题
1、0.5 0.3 0.8
【详解】
[1]由电路图可知，L1与L2是并联，A1测干路电流，A2测L2的电流，A3测干路电流，已知电流表A2示数为0.5A，则通过L2的电流为0.5A。
[2][3]由于A1、A3都串联在干路上，则A1、A3都测干路电流，已知电流表A1示数为0.8A，则A3的示数为0.8A。根据并联电路干路电流等于各支路电流之和可得，通过L1的电流为
I1=I-I2=0.8A-0.5A=0.3A
2、并联 变大
【详解】
[1]由生活经验知，家庭电路中的各个用电器工作时互不影响，因此它们之间是并联的。
[2]由于并联的干路电流等于各支路电流之和，所以当教室里多开一盏照明灯时，干路上的电流将变大。
3、0.75 1 0.6
【详解】
[1][2][3]由图示知，三电阻并联，电流表A1测R2和R3支路的电流之和，电流表A2测R1和R2支路的电流之和；已知通过电源的电流大小
I=2.35A
电流表A1的示数为1.6A，电流表A2的示数为1.75A，根据并联电路的电流关系可得
I=I1+I2+I3＝2.35A，IA2=I1+I2=1.75A，IA1=I2+I3=1.6A
解得，电路中通过R3的电流为
I3＝I-IA2=2.35A-1.75A=0.6A
电路中通过R2的电流为
I2=IA1-I3=1.6A-0.6A=1A
电路中通过R1的电流为
I1=IA2-I2=1.75A-1A=0.75A
4、负 负
【详解】
[1][2]A、B、C都是带电的，A与C互相吸引，根据同种电荷相互排斥异种电荷相互吸引，则AC带的是不相同的电荷，A带正电，所以C带负电；B与C互相排斥，BC都带相同的电荷，则B、C都带负电。
5、负极 单向导电性 有
【详解】
[1]发光二极管被点亮时，金属片A与发光二极管的负极相连，所以金属片A是水果电池的负极。
[2]将二极管正负极接线对调，二极管不发光，说明它只允许电流从它的正极流向负极，不允许从负极流向正极，即二极管具有单向导电性。
[3]二极管不发光，电路断路，但此时水果电池作为电源，正负极之间仍然有电压。
三、计算题
1、0.4A
【详解】
解：由题意可知，L1、L2并联，电流表A1测通过L1的电流，电流表A2测干路电流，且指针偏转角度相同，根据并联电路电流的规律，电流表A2的读数应大于电流表A1，因此电流表A2应读0 ~ 3A的量程，即 I=0.5A；电流表A1测通过L1的电流，应读0 ~ 0.6A 的量程，即I1=0.1A。由并联电路电流的规律
答：流过L2的电流是0.4A。
2、1000C
【详解】
解：这次闪电放出的电荷量
答：这次闪电放出的电荷量为1000C。
3、（1）0.3A（2）0.4A
【详解】
解：（1）（2）当开关S闭合时，灯L1和L2并联，电流表A2测通过干路电流，则干路电流
I＝0.7A
A1测通过电灯L2的电流，则通过L2的电流
I2＝0.4A
由并联电路的电流规律可知，则通过灯L1的电流
I1＝I﹣I2＝0.7A﹣0.4A＝0.3A
答：（1）通过灯泡L1的电流为0.3A；
（2）通过灯泡L2的电流为0.4A。
4、（1）0A；（2）0.26A；（3）0.24A
【详解】
解：（1）只闭合S2时，此时为灯泡L2的简单电路，灯泡L1无电流通过，故通过L1的电流是0A。
（2）当闭合S1和S2时，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，由图乙可知，电流表所接量程为0～0.6A，由指针位置可知，此时电流为0.26A，故通过L2的电流为I2=0.26A。
（3）若只闭合S1、S2，电流表A1的示数为0.5A，由（2）知，通过L2的电流为I2=0.26A；由于并联电路干路中电流等于各支路中电流之和，则通过L1的电流为
I1=I﹣I2=0.5A﹣0.26A=0.24A
答：（1）当只闭合S2时，若电流表A1的示数为0.26A，则通过L1的电流是0A；
（2）如果只闭合S1、S2，此时电流表A2示数如图乙所示，其示数为0.26A；
（3）如果只闭合S1、S2，电流表A1的示数为0.5A，则通过L1的电流是0.24A。
