2021-2022学年人教版物理九年级全册第十九章生活用电同步训练试题（Word版含答案）

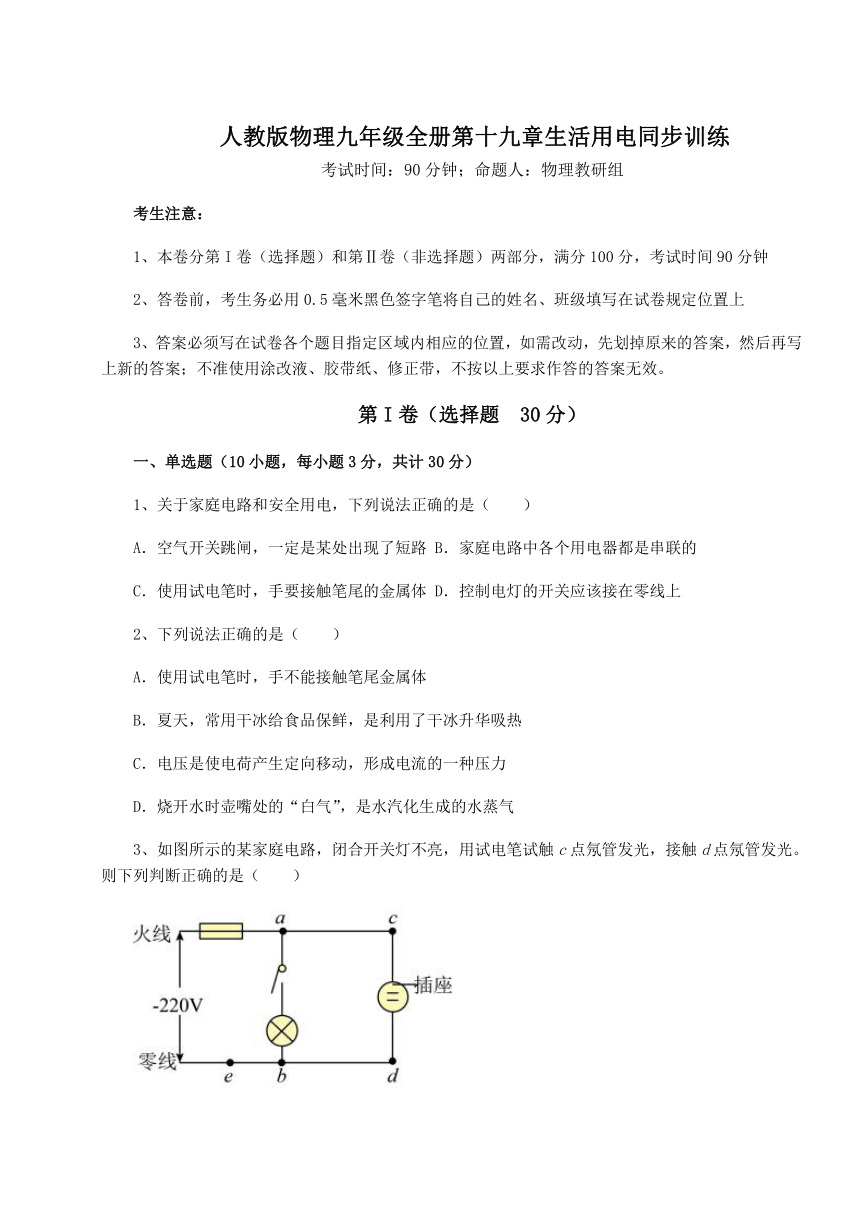

人教版物理九年级全册第十九章生活用电同步训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、关于家庭电路和安全用电，下列说法正确的是（　　）
A．空气开关跳闸，一定是某处出现了短路 B．家庭电路中各个用电器都是串联的
C．使用试电笔时，手要接触笔尾的金属体 D．控制电灯的开关应该接在零线上
2、下列说法正确的是（　　）
A．使用试电笔时，手不能接触笔尾金属体
B．夏天，常用干冰给食品保鲜，是利用了干冰升华吸热
C．电压是使电荷产生定向移动，形成电流的一种压力
D．烧开水时壶嘴处的“白气”，是水汽化生成的水蒸气
3、如图所示的某家庭电路，闭合开关灯不亮，用试电笔试触c点氖管发光，接触d点氖管发光。则下列判断正确的是（　　）

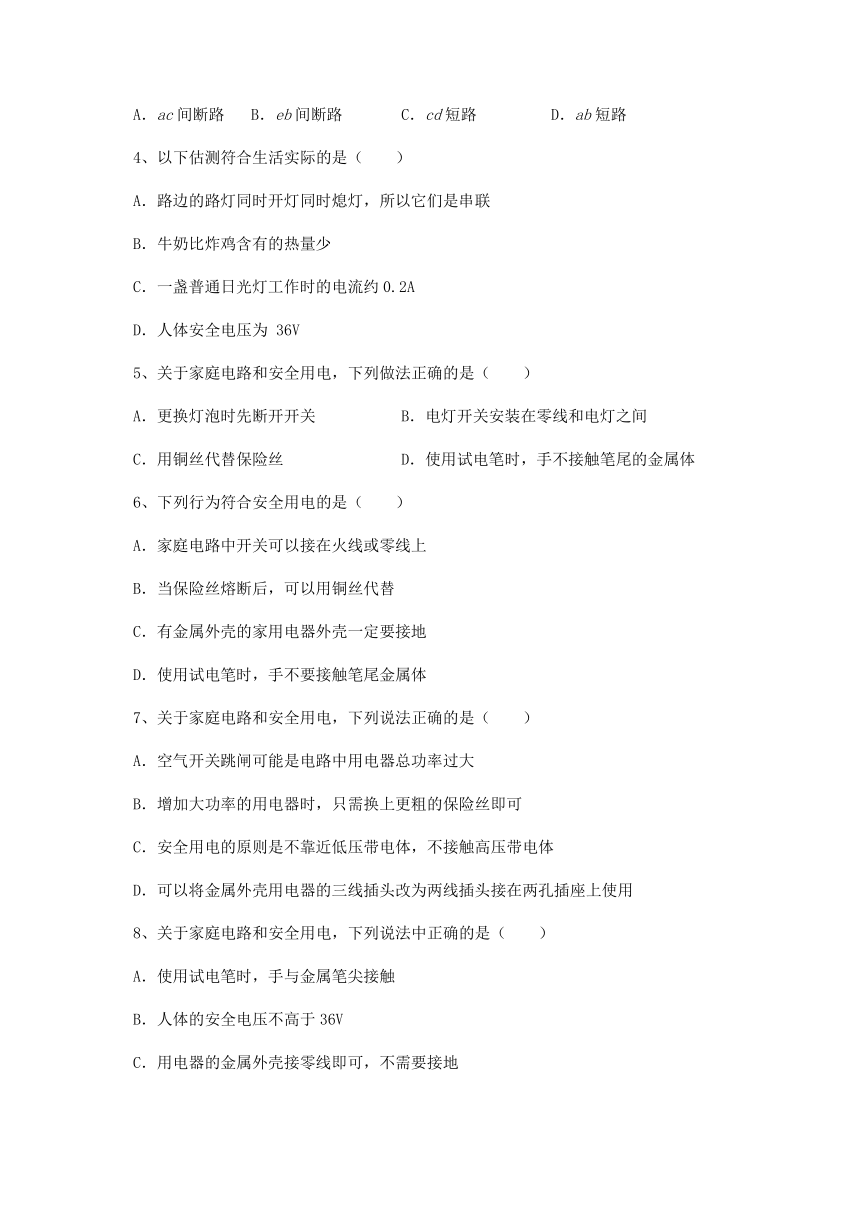

A．ac间断路 B．eb间断路 C．cd短路 D．ab短路
4、以下估测符合生活实际的是（　　）
A．路边的路灯同时开灯同时熄灯，所以它们是串联
B．牛奶比炸鸡含有的热量少
C．一盏普通日光灯工作时的电流约0.2A
D．人体安全电压为 36V
5、关于家庭电路和安全用电，下列做法正确的是（　　）
A．更换灯泡时先断开开关 B．电灯开关安装在零线和电灯之间
C．用铜丝代替保险丝 D．使用试电笔时，手不接触笔尾的金属体
6、下列行为符合安全用电的是（　　）
A．家庭电路中开关可以接在火线或零线上
B．当保险丝熔断后，可以用铜丝代替
C．有金属外壳的家用电器外壳一定要接地
D．使用试电笔时，手不要接触笔尾金属体
7、关于家庭电路和安全用电，下列说法正确的是（　　）
A．空气开关跳闸可能是电路中用电器总功率过大
B．增加大功率的用电器时，只需换上更粗的保险丝即可
C．安全用电的原则是不靠近低压带电体，不接触高压带电体
D．可以将金属外壳用电器的三线插头改为两线插头接在两孔插座上使用
8、关于家庭电路和安全用电，下列说法中正确的是（　　）
A．使用试电笔时，手与金属笔尖接触
B．人体的安全电压不高于36V
C．用电器的金属外壳接零线即可，不需要接地
D．家庭电路中空气开关“跳闸”，一定是短路造成的

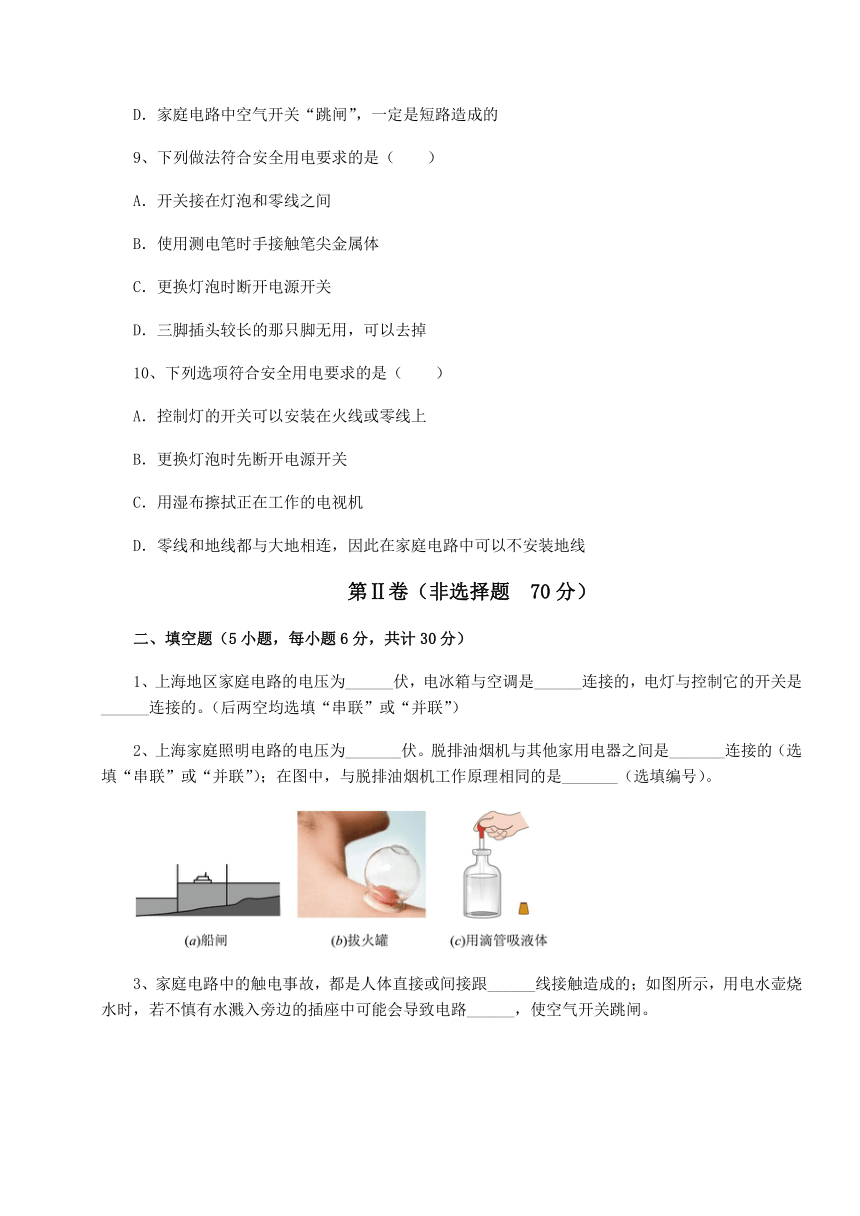

9、下列做法符合安全用电要求的是（　　）
A．开关接在灯泡和零线之间
B．使用测电笔时手接触笔尖金属体
C．更换灯泡时断开电源开关
D．三脚插头较长的那只脚无用，可以去掉
10、下列选项符合安全用电要求的是（　　）
A．控制灯的开关可以安装在火线或零线上
B．更换灯泡时先断开电源开关
C．用湿布擦拭正在工作的电视机
D．零线和地线都与大地相连，因此在家庭电路中可以不安装地线
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、上海地区家庭电路的电压为______伏，电冰箱与空调是______连接的，电灯与控制它的开关是______连接的。（后两空均选填“串联”或“并联”）
2、上海家庭照明电路的电压为_______伏。脱排油烟机与其他家用电器之间是_______连接的（选填“串联”或“并联”）；在图中，与脱排油烟机工作原理相同的是_______（选填编号）。

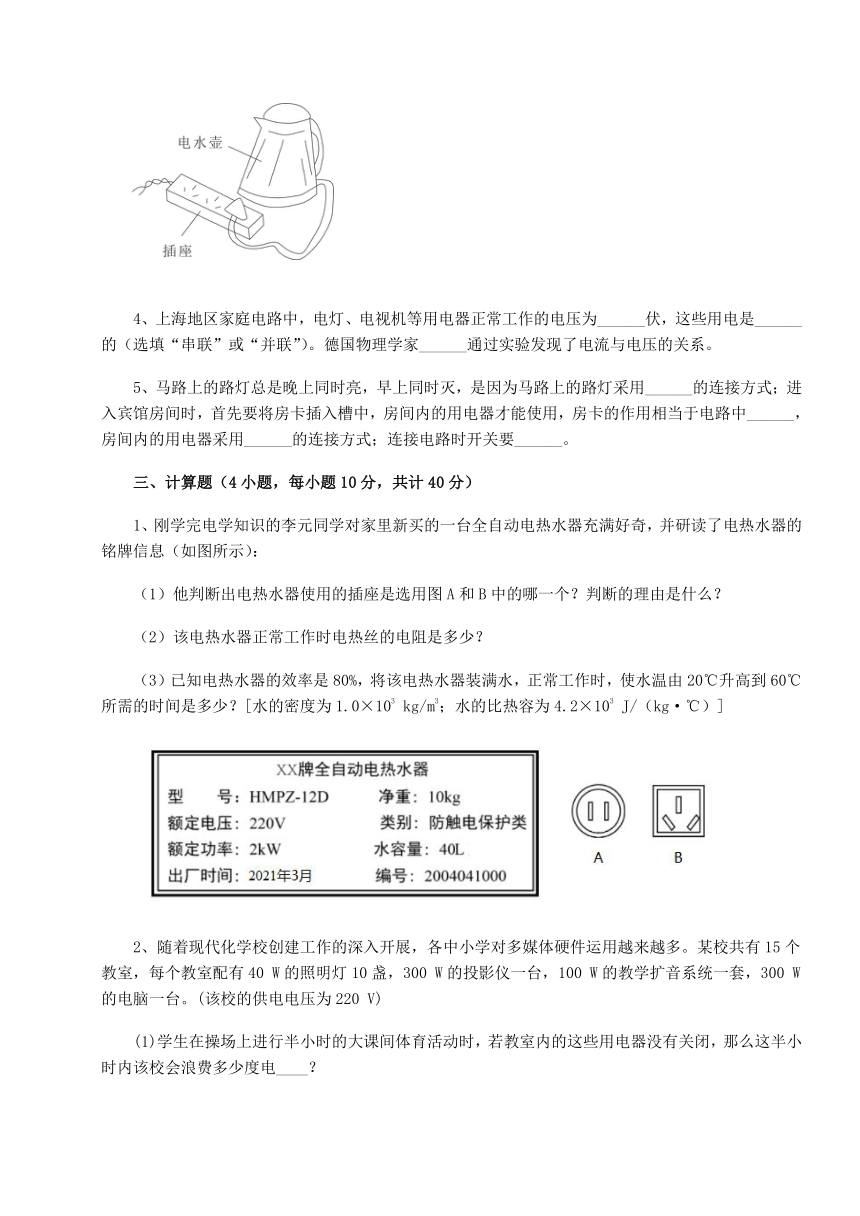

3、家庭电路中的触电事故，都是人体直接或间接跟______线接触造成的；如图所示，用电水壶烧水时，若不慎有水溅入旁边的插座中可能会导致电路______，使空气开关跳闸。
4、上海地区家庭电路中，电灯、电视机等用电器正常工作的电压为______伏，这些用电是______的（选填“串联”或“并联”）。德国物理学家______通过实验发现了电流与电压的关系。
5、马路上的路灯总是晚上同时亮，早上同时灭，是因为马路上的路灯采用______的连接方式；进入宾馆房间时，首先要将房卡插入槽中，房间内的用电器才能使用，房卡的作用相当于电路中______，房间内的用电器采用______的连接方式；连接电路时开关要______。
三、计算题（4小题，每小题10分，共计40分）
1、刚学完电学知识的李元同学对家里新买的一台全自动电热水器充满好奇，并研读了电热水器的铭牌信息（如图所示）：
（1）他判断出电热水器使用的插座是选用图A和B中的哪一个？判断的理由是什么？
（2）该电热水器正常工作时电热丝的电阻是多少？
（3）已知电热水器的效率是80%，将该电热水器装满水，正常工作时，使水温由20℃升高到60℃所需的时间是多少？[水的密度为1.0×103 kg/m3；水的比热容为4.2×103 J/（kg·℃）]
2、随着现代化学校创建工作的深入开展，各中小学对多媒体硬件运用越来越多。某校共有15个教室，每个教室配有40 W的照明灯10盏，300 W的投影仪一台，100 W的教学扩音系统一套，300 W的电脑一台。(该校的供电电压为220 V)
(1)学生在操场上进行半小时的大课间体育活动时，若教室内的这些用电器没有关闭，那么这半小时内该校会浪费多少度电____？

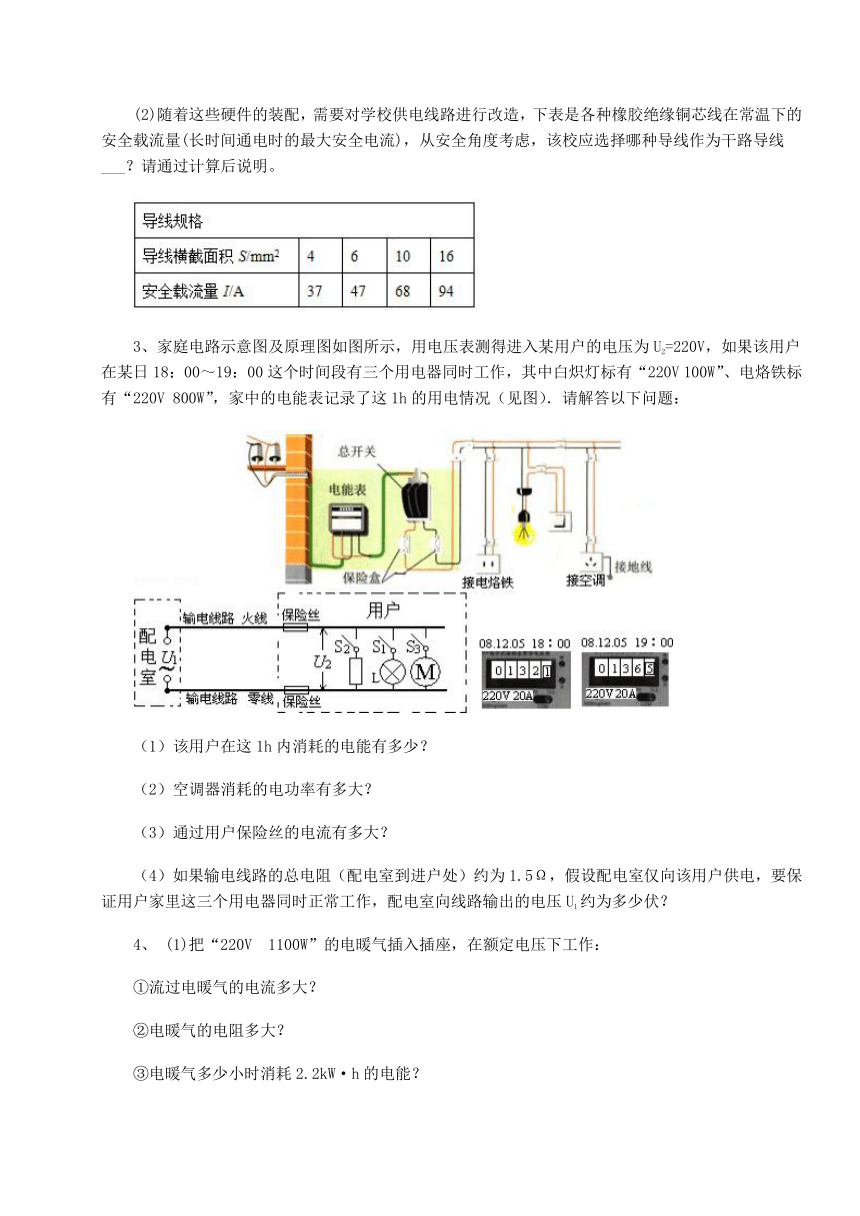

(2)随着这些硬件的装配，需要对学校供电线路进行改造，下表是各种橡胶绝缘铜芯线在常温下的安全载流量(长时间通电时的最大安全电流)，从安全角度考虑，该校应选择哪种导线作为干路导线___？请通过计算后说明。
3、家庭电路示意图及原理图如图所示，用电压表测得进入某用户的电压为U2=220V，如果该用户在某日18：00～19：00这个时间段有三个用电器同时工作，其中白炽灯标有“220V 100W”、电烙铁标有“220V 800W”，家中的电能表记录了这1h的用电情况（见图）．请解答以下问题：
（1）该用户在这1h内消耗的电能有多少？
（2）空调器消耗的电功率有多大？
（3）通过用户保险丝的电流有多大？
（4）如果输电线路的总电阻（配电室到进户处）约为1.5Ω，假设配电室仅向该用户供电，要保证用户家里这三个用电器同时正常工作，配电室向线路输出的电压U1约为多少伏？
4、 (1)把“220V 1100W”的电暖气插入插座，在额定电压下工作：
①流过电暖气的电流多大？
②电暖气的电阻多大？
③电暖气多少小时消耗2.2kW·h的电能？
④电暖气通过导线连到电路，为什么电暖气工作时放出大量热，而与其连接的导线却几乎不发热？
(2)该插线板允许通过最大电流为10A，通过计算分析，插线板能否让“220V 750W”电吹风与上述电暖气同时工作？
-参考答案-
一、单选题
1、C
【解析】
【详解】
A．空气开关“跳闸”，可能是电路出现了短路，也可能是用电器的总功率过大造成的，故A错误；
B．家庭电路中各个用电器之间互不影响，并且能正常工作，所以各用电器之间是并联的，故B错误；
C．使用测电笔时，应让手与笔尾的金属体接触，当氖管发光时，说明接触的是火线，故C正确；
D．为了用电的安全，控制电灯的开关应该接在火线上，故D错误。
故选C。
2、B
【解析】
【详解】
A．使用试电笔时，手指应接触笔尾金属体，因为试电笔中有高值电阻起保护作用，所以不会发生触电事故，故A错误；
B．夏天，常用干冰给食品保鲜，是因为干冰可以直接升华为气态，吸收大量的热量，故B正确；
C．电压是使电荷产生定向移动，形成电流的原因，电压不是力，故C错误；
D．烧开水时壶嘴处的“白气”，是水蒸气从壶嘴中喷出时，遇冷液化形成白气，故D错误。
故选B。
3、B
【解析】
【详解】
A．用试电笔接触c点氖管发光，说明c点与火线没有断开，因此ac间没有断路，故A错误；
B．测电笔接触d点氖管发光，说明d点与火线相连，虽然c点与火线没有断开，但插座处没有用电器，不能与c处的火线相连，因此d点通过灯泡与火线相连；又因为闭合开关，灯不亮，说明灯与零线断开，故eb间断路，B正确；
CD．若cd短路或ab短路，则火线和零线相连发生电源短路，电路中电流过大将保险丝烧断，此时试电笔试触c点和d点氖管都不发光，故CD错误。
故选B。
4、C
【解析】
【详解】
A．路边的路灯总是同时开灯同时熄灯，当其中一盏灯泡损坏时，不影响其它灯泡的工作，所以它们是并联，故A不符合题意；
B．热量是过程量，不能说含有或者具有热量，故B不符合题意；
C．一盏普通日光灯功率约40W，则通过的电流约为
I==≈0.18A=180mA
0.2A与之比较接近，故C符合题意；
D．人体的安全电压是不高于36V，故D不符合题意。
故选C。
5、A
【解析】
【详解】
A．更换灯泡时，为保护电路同时保证安全用电，要断开开关，切断电路，故A正确；
B．在家庭电路中，为保证用电安全，开关要安装在火线和电灯之间，这样在开关断开后，电灯和火线脱离，避免人触电。如果安装在零线和电灯之间，即使开关断开，电灯不亮，电灯仍然和火线相连，容易使人触电，故B错误；
C．保险丝的作用是在电路中电流过大时，自动熔断，保护电路，其材料特点是电阻率大、熔点低。而铜丝电阻率小、且熔点高，不能代替保险丝，故C错误；
D．试电笔使用时，手要接触笔尾的金属体，这样可以在电源线、试电笔，人体之间形成通路，如若物体带电，试电笔氖管发光。如果不接触笔尾金属体，不管物体带不带电，试电笔氖管都不发光，不能检验物体是否带电。故D错误。
故选D。
6、C
【解析】
【详解】
A．开关接在火线与电灯之间，当开关断开时，电路中不但没有电流通过，而且电灯与火线断开连接，防止人发生触电事故，故A错误；
B．在其他条件相同的情况下，铜丝的电阻较小，产生的热量较少，同时铜的熔点又较高，所以在电路出现电流过大的故障时不易熔断，起不到及时切断电路的保护作用，不能用作保险丝，故B错误；
C．为了防止因漏电而发生触电事故，有金属外壳的家用电器，外壳一定要接地，故C正确；
D．使用测电笔时，笔尖应接触被测的导线，手指按住笔尾金属体，不能碰到笔尖，防止发生触电，故D错误。
故选C。
7、A
【解析】
【详解】
A．家庭电路总功率过大或者发生短路时会使电路中电流过大，引起空气开关跳闸，故A正确；
B．增加大功率的用电器时，除了换上足够粗的保险丝外，还要考虑电能表和导线的规格是否满足要求，故B错误；
C．安全用电的原则是不接触低压带电体，不靠近高压带电体，故C错误；
D．三孔插座的第三个孔能将用电器的金属外壳接地，可以起到防止漏电时使人触电的作用，不能将金属外壳用电器的三线插头改为两线插头接在两孔插座上使用，故D错误。
故选A。
8、B
【解析】
【详解】
A．使用测电笔辨别火线时，一定要用手触及笔尾的金属部分，不能用手触及测电笔前端的金属探头，否则会造成人身触电事故，故A错误；
B．对人体的安全电压是小于等于36V，故B正确；
C．家用电器的金属外壳要接地，以防止金属外壳漏电发生触电事故，故C错误；
D．空气开关 “跳闸”，是由于电路中的电流过大，原因可能是短路，也可能是电路中的总功率过大，故D错误。
故选B。
9、C
【解析】
【详解】
A．若开关接在零线和灯泡之间，断开开关时，灯泡还和火线相连，接触灯泡时容易发生触电事故，所以开关接在火线和灯泡之间更安全，故A不符合题意；
B．使用测电笔时，手一定不能接触笔尖金属体；如果测电笔接触火线，手又接触笔尖金属体，会发生触电事故，故B不符合题意；
C．更换灯泡容易碰到金属部分，切断电源可以保证金属部分不带电，故C符合题意；
D．三角插座中间的长脚是为了把用电器的金属外壳接地，能有效防止触电，不能去掉三脚插头较长的那只脚，故D不符合题意。
故选C。
10、B
【解析】
【详解】
A．开关要接在灯泡和火线之间，断开开关，切断火线，触及灯泡时更安全，故A不符合题意；
B．在未断开电源开关的情况下更换灯泡，容易引发触电事故，故B符合题意；
C．用湿布擦拭正在工作的电视机，可能会因湿布导电引发触电事故，故C不符合题意；
D．零线与大地相连，不安装地线，当零线断路时，会发生触电事故，家庭电路中必须要安装地线，故D不符合题意。
故选B。
二、填空题
1、220 并联 串联
【详解】
[1]我国家庭电路的电压为220V，那么上海地区家庭电路的电压也一样为220V。
[2]家庭电路之间要并联连接，它们的工作才不会相互干扰，所以电冰箱和空调是并联连接。
[3]电灯与控制它的开关是串联连接，开关才能控制电灯的通断。
2、220 并联 bc/cb
【详解】
[1]中国的家庭电路电压规定为220V，工厂电压为380V。
[2]脱排油烟机与其他家用电器之间是独立工作，互不影响，故是并联。
[3]脱排油烟机工作原理是在接通电源之后，电机开始工作，驱动风轮作高速旋转，根据流体压强流速快，压强小，烹饪产生的油烟就被吸入油烟机内部进行过滤，是利用大气压进行工作的，而图a船闸的工作原理是连通器，故a不符合题意；图b是利用外界大气压大于罐内气压，而进行拔火罐的，故b符合题意；图c利用大气压大于吸管内的气压而将液体吸入吸管内，是利用大气压工作的，故c符合题意；故选bc。
3、.火 短路
【详解】
[1]家庭电路中，火线带电，零线不带电，人体是导体，家庭电路中的触电事故，都是人体直接或间接跟火线接触造成的。
[2]水能导电，用电水壶烧水时，若不慎有水溅入旁边的插座中，水相当与导线把火线与零线相连，使电路发生短路。
4、220 并联 欧姆
【详解】
[1][2]我国家庭电路的工作电压为220V，所以电灯、电视机等用电器正常工作的电压为220V，电灯、电视机等用电器工作时互不干扰，是并联的。
[3]德国物理学家欧姆经过近十年的不懈努力通过实验发现了电流与电压的关系：导体中的电流，跟导体两端的电压成正比，跟导体的电阻成反比。
5、并联 开关 并联 断开
【详解】
[1]虽然马路上的路灯总是同时亮同时灭，但它们工作时互不影响，即一盏灯坏了后，其它的照常能发光，所以，这些灯的连接方式是并联。
[2]宾馆房卡可以控制用电器的工作，将房卡插入槽中，房间内的用电器才能工作，所以房卡相当于家庭电路的开关。
[3]由于房间内的用电器可以单独工作，所以房间内的用电器是并联的。
[4]为了保护电路，在连接电路时，开关应处于断开状态。
三、计算题
1、（1）B；三孔插座可使热水器金属外壳接地，防止触电危险；（2）24.2Ω；（3）70min
【详解】
解：（1）电热器应选用图B的三孔插座；三孔插座可使热水器金属外壳接地，防止触电危险。
（2）该电热水器正常工作时电热丝的额定功率为
P=2kW=2000W
由可得，电热水器正常工作时电热丝的电阻为
（3）电热器装满水，水的质量为
m=ρV=1.0×103kg/m3×40×10-3m3=40kg
水由20℃升高到60℃所吸收的热量为
Q吸=cmΔt=4.2×103 J/(kg·℃)×40kg×(60℃-20℃)=6.72×106J
所以电热器消耗的电能为
因此电热水器使水温由20℃升高到60℃所需要的时间为
答：（1）应选用乙；三孔插座可使热水器金属外壳接地，防止触电危险；
（2）该电热水器正常工作时电热丝的电阻为24.2Ω；
（3）水温由20 ℃升高到60 ℃所需的时间是70min。
2、8.25度 16 mm2的导线作为干路导线
【解析】
【详解】
(1)教室内的用电器总功率：
，
由得，半小时浪费的电能：
。
(2)由得电路中总电流：
，
选择导线时，应选择安全载流量等于或大于电路实际最大电流的规格，所以根据，可知：
应选择横截面积为16mm2的导线作为干路导线。
3、（1）该用户在这1h内消耗的电能4.5kW h；
（2）空调器消耗的电功率3.6kW；
（3）通过用户保险丝的电流20.5A；
（4）要保证用户家里这三个用电器同时正常工作，配电室向线路输出的电压U1约为250.75V．
【解析】试题分析：（1）电能表两次示数差就是该段时间内该用户在这1h内消耗的电能；
（2）计算空调消耗的电能，由P=计算其电功率；
（3）计算三种用电器的总功率，由P=UI计算通过保险丝的电流；
（4）输电导线与用电器是串联的，根据串联电路特点和欧姆定律计算导线分压，从而得到配电室向线路输出的电压U1．
解：
（1）由图18：00时，电能表示数为132.1kW h，19：00电能表示数为136.6kW h，
所以该用户在这1h内消耗的电能：W=136.6kW h﹣132.1kW h=4.5kW h；
（2）由题电源电压220V，家庭电路各用电器并联，所以三种用电器都正常工作，
由P=，空调消耗电能：
W空调=W﹣W灯﹣W电烙铁=4.5kW h﹣0.1kW×1h﹣0.8kW×1h=3.6kW h，
所以空调的电功率：P空调===3.6kW；
（3）此时用电器的总功率：P===4.5kW，
由P=UI可得通过保险丝的电流：
I==≈20.5A；
（4）输电导线与用电器是串联的，由I=所以要保证用户家里这三个用电器同时正常工作（即用电器两端电压为220V），
导线电压：U线=IR线=20.5A×1.5Ω=30.75V，
根据串联电路的电压特点，所以配电室向线路输出的电压：
U1=U额+U线=220V+30.75V=250.75V．
答：（1）该用户在这1h内消耗的电能4.5kW h；
（2）空调器消耗的电功率3.6kW；
（3）通过用户保险丝的电流20.5A；
（4）要保证用户家里这三个用电器同时正常工作，配电室向线路输出的电压U1约为250.75V．
【点评】本题考查了串、并联电路特点、电功率和欧姆定律公式的灵活应用，第（4）问知道输电导线与用电器之间是串联的是关键．
4、 (1)①5A ；②44Ω；③2h；④见解析；(2)可以
【详解】
(1)①流过电暖气的电流
I＝＝5A
②电暖气的电阻为
R＝＝44Ω
③消耗2.2kW·h电能的时间
t＝＝2h
④虽然导线和电暖器串联，电流相等，但是电暖器的电阻远远大于导线电阻，相同时间内，由焦耳定律Q＝I2Rt可知，电暖器工作时放出大量的热，而与其连接的导线却几乎不发热。(2)电吹风正常工作时的电流
I＝3.4A
电吹风和电暖器是并联电路，因此总电流为
I总＝5A+3.4A＝8.4A＜10A
因此插线板可以让电吹风和电暖器同时工作。
