(共32张PPT)
杠杆作图专项复习
人教版八年级下册
一、音调 :
中考真题分析
力臂作图的考查形式有两种：
一、直接对杠杆进行力臂作图（动力、阻力、动力臂、阻力臂）
一、音调 :
中考真题分析
二、画最小力
答疑解惑

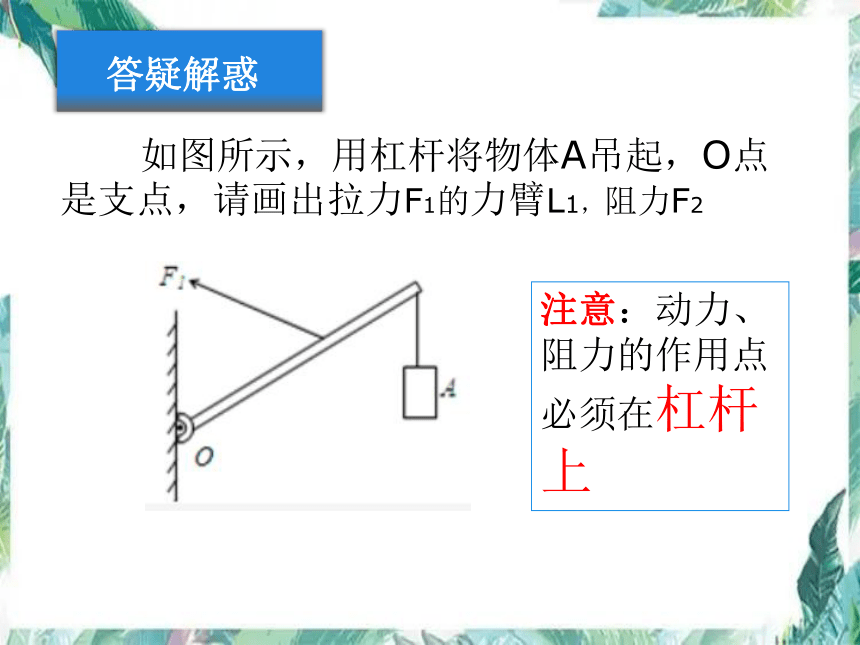

如图所示，用杠杆将物体A吊起，O点是支点，请画出拉力F1的力臂L1，阻力F2
答疑解惑

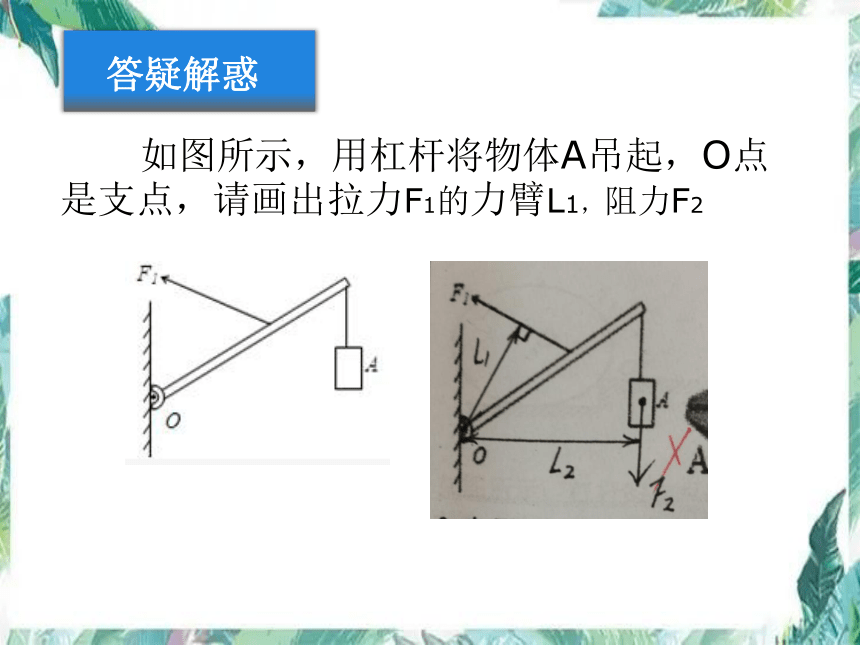

如图所示，用杠杆将物体A吊起，O点是支点，请画出拉力F1的力臂L1，阻力F2
注意：动力、阻力的作用点必须在杠杆上
链接中考

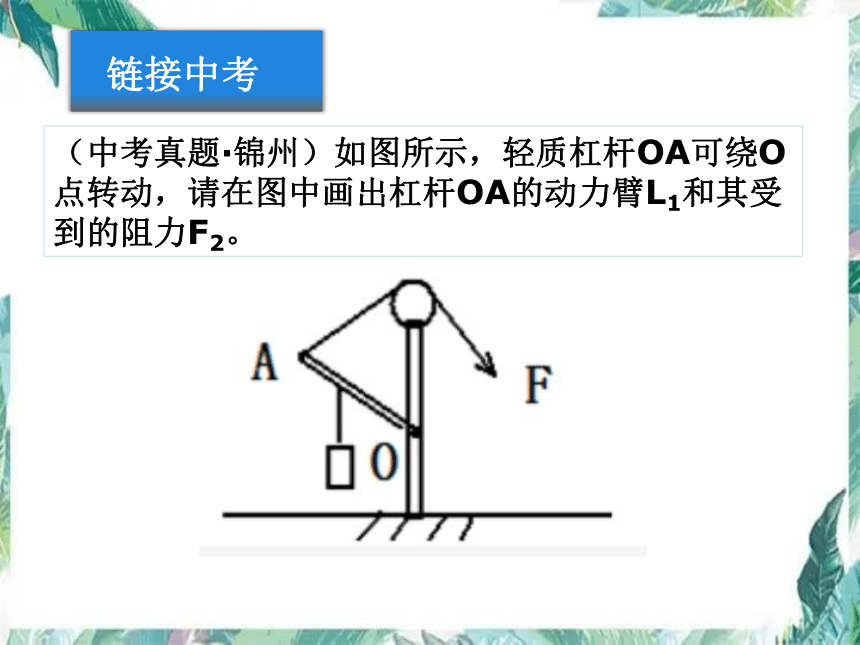

（中考真题·锦州）如图所示，轻质杠杆OA可绕O点转动，请在图中画出杠杆OA的动力臂L1和其受到的阻力F2。
答疑解惑

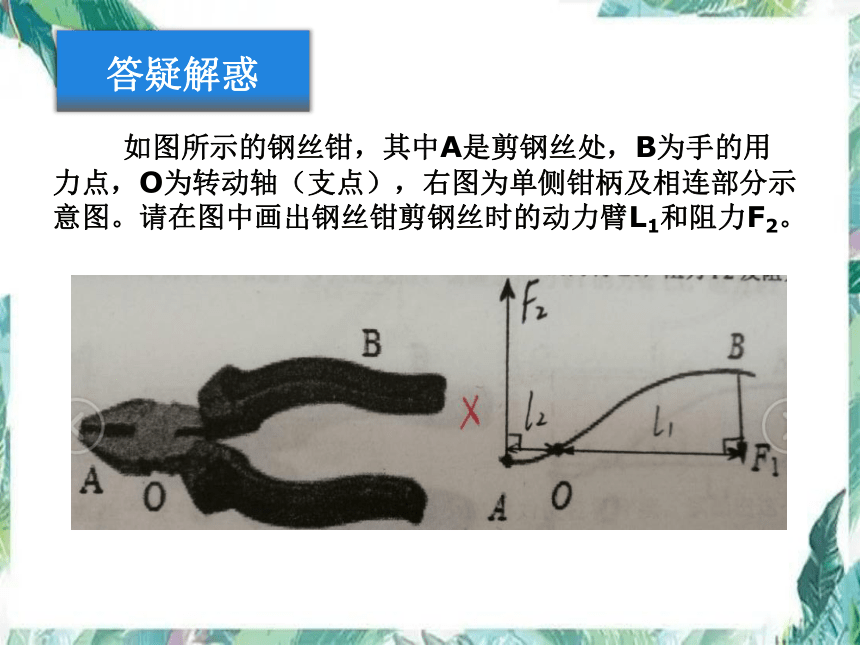

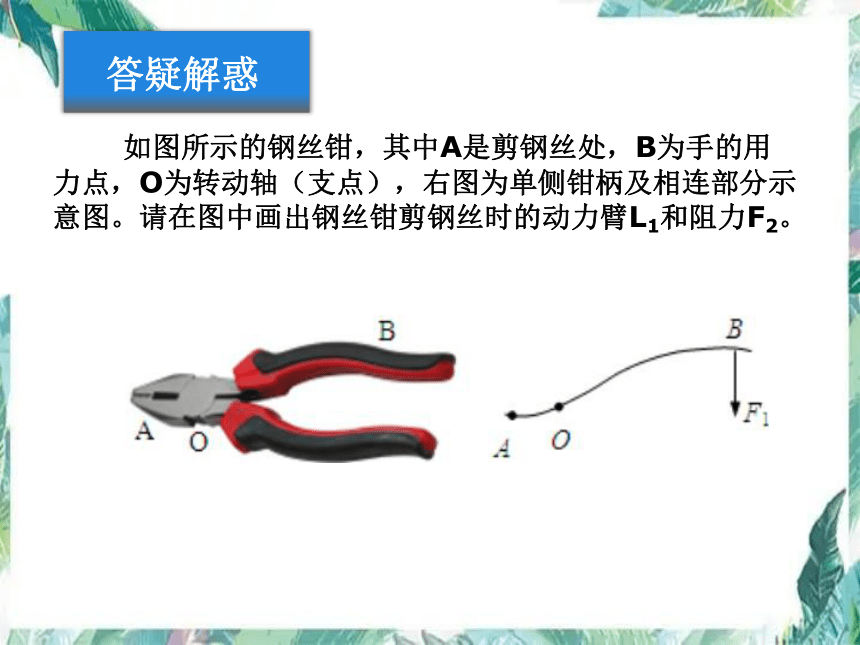

如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），右图为单侧钳柄及相连部分示意图。请在图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2。
答疑解惑
0
0
答疑解惑
如图所示的钢丝钳，其中A是剪钢丝处，B为手的用力点，O为转动轴（支点），右图为单侧钳柄及相连部分示意图。请在图中画出钢丝钳剪钢丝时的动力臂L1和阻力F2。
链接中考

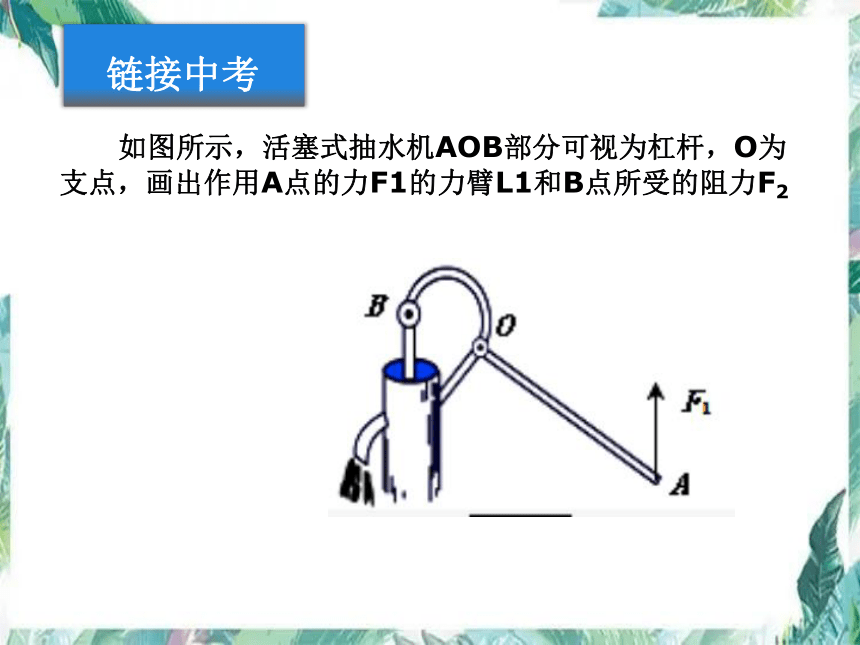

如图所示，活塞式抽水机AOB部分可视为杠杆，O为支点，画出作用A点的力F1的力臂L1和B点所受的阻力F2
链接中考

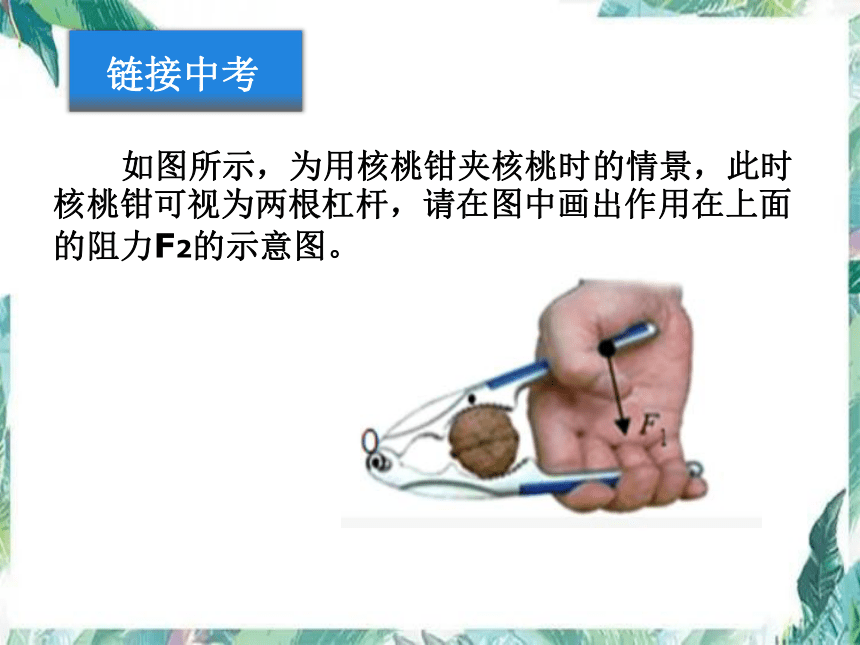

如图所示，为用核桃钳夹核桃时的情景，此时核桃钳可视为两根杠杆，请在图中画出作用在上面的阻力F2的示意图。
答疑解惑
答疑解惑
0

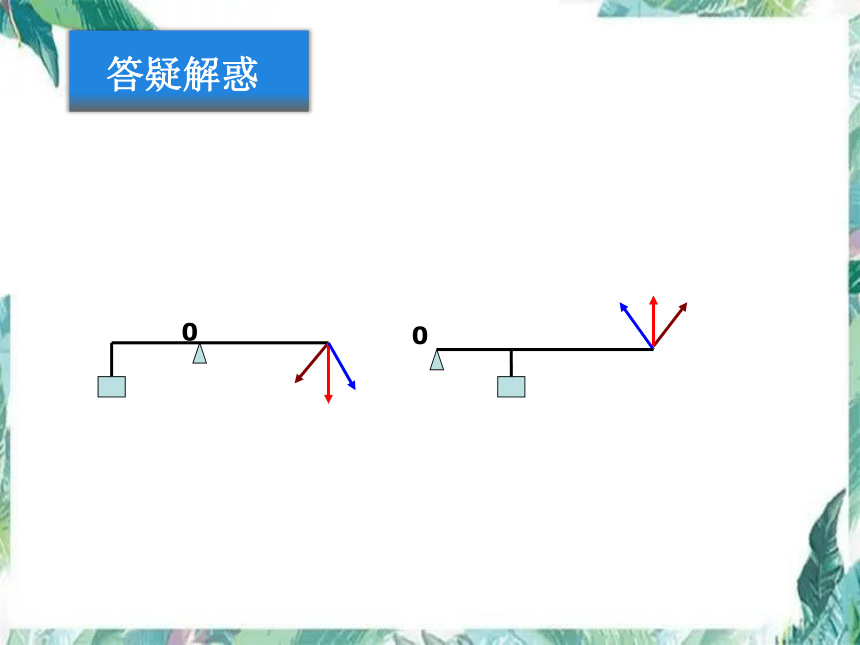

答疑解惑 最小力的画法
最小力的画法
最小力的画法
O
画最小力臂的方法
1.找点：找支点和动力作用点（杠杆上距离支点最远的点）
2.连线：连接支点和动力作用点
3.作垂线：以动力作用点为垂足，作动力作用点和支点连线的垂线
4.确定力的方向
连接中考
图甲是打开的汽车后备箱盖，它被液压杆支撑（不计后备箱盖重）。关箱盖时，它可看作一个杠杆，图乙是其简化图：O是支点，F2是液压杆作用在A点的阻力。请在图乙中画出在B点关上后备箱盖的最小动力F1及其力臂L1
连接中考
如图所示，有个杠杆AOB可绕O点自由转动，A端吊着一个物体。请画出使杠杆在图示位置静止时最小力F的示意图及其力臂L。
列车上有出售食品的手推车，如图所示．若货物均匀摆在车内，当前轮遇到障碍物A时，售货员想让小车前轮越过障碍物，请在图中画出此时售货员的最小力的示意图和这个力的力臂．
能力提升
典例题分析
能力提升
能力提升
如图，用最小的力撬动石块，请画出这个力的示意图，并标出它的力臂L．
能力提升
如图，质量分布不均匀的长方体物体放在水平地面上，A为它的重心，如果用力只使物体的一端稍微离开地面，在物体上画出所施加最小力的示意图及其力臂，并标明支点O。
如图甲所示为人们锻炼臂力的健身器材，其简化的杠杆图如图乙所示，O点为支点，A为动力F1的作用点，F2为作用在B点的阻力。请在图乙中画出将杠杆抬起时，作用在A点的最小动力F1、动力臂L1和阻力臂L2。
典型例题分析
现将一石磙推上台阶，请你在图上画出最小力的示意图。
典型例题分析
（中考真题·营口）如图所示是液压汽车起重机的示意图，液压杆对吊臂的作用力在A点且方向可以调节，画出此时液压杆作用在吊臂上的最小力F1、力臂L1及吊臂所受阻力F2
请在图中画出动力F1
典型例题分析
如图所示，杠杆的B点挂一重物，在A点施加一个最小的动力使杠杆平衡，试画出这个最小的动力F1、动力臂L1和杠杆受到的阻力F2.
() 典型例题分析
(中考真题·本溪)如图甲所示的自拍杆可看成一个杠杆，其简化示意图如图乙所示，O点是支点，请在图乙中画出杠杆静止在此位置时作用在A点的最小力F1、作用在B点的阻力F2和阻力臂L2、
感悟
小事成就大事，细节成就完美
