20.1 磁现象 磁场基础巩固练习—2021—2022学年人教版九年级全一册物理（Word版含答案）

20.1 磁现象 磁场_

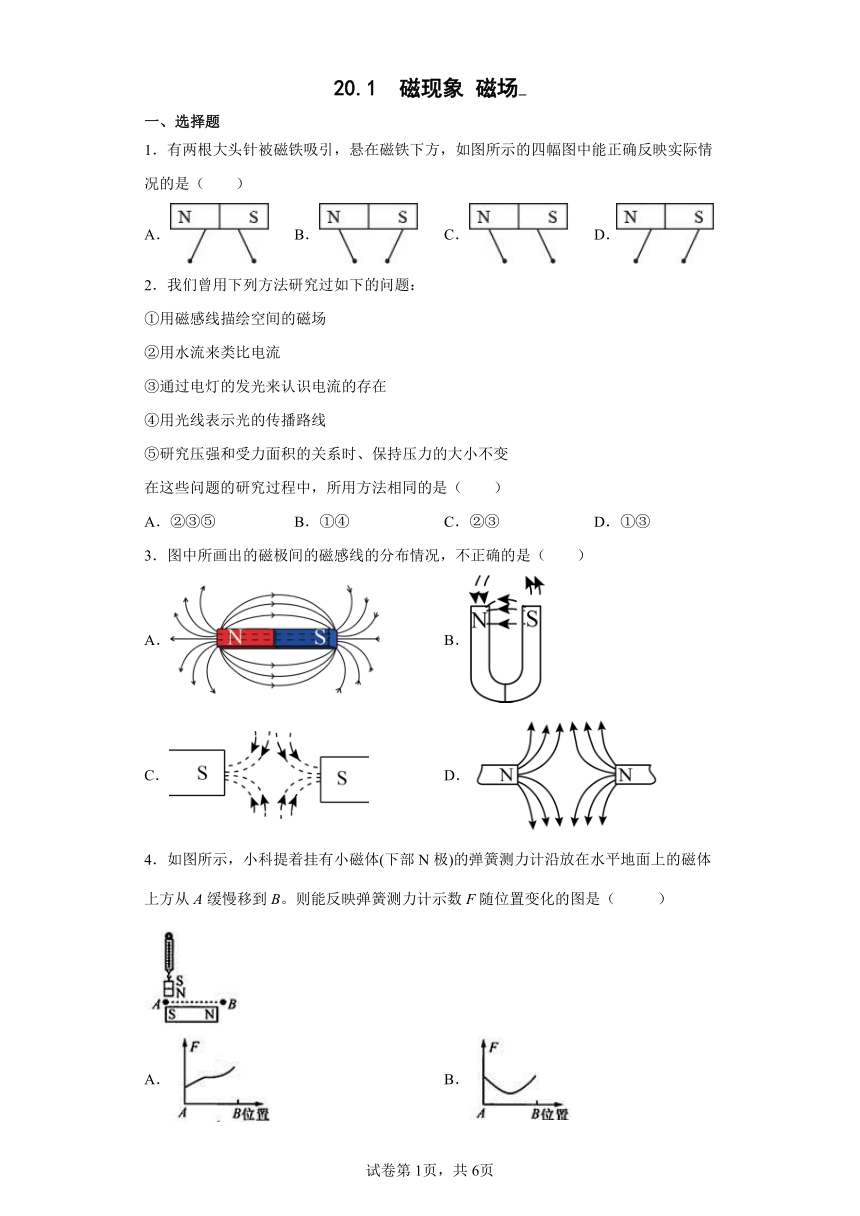

一、选择题
1．有两根大头针被磁铁吸引，悬在磁铁下方，如图所示的四幅图中能正确反映实际情况的是（　　）
A． B． C． D．
2．我们曾用下列方法研究过如下的问题：
①用磁感线描绘空间的磁场
②用水流来类比电流
③通过电灯的发光来认识电流的存在
④用光线表示光的传播路线
⑤研究压强和受力面积的关系时、保持压力的大小不变
在这些问题的研究过程中，所用方法相同的是（　　）
A．②③⑤ B．①④ C．②③ D．①③
3．图中所画出的磁极间的磁感线的分布情况，不正确的是（　　）
A． B．
C． D．
4．如图所示，小科提着挂有小磁体(下部N极)的弹簧测力计沿放在水平地面上的磁体上方从A缓慢移到B。则能反映弹簧测力计示数F随位置变化的图是（ ）
A． B．
C． D．

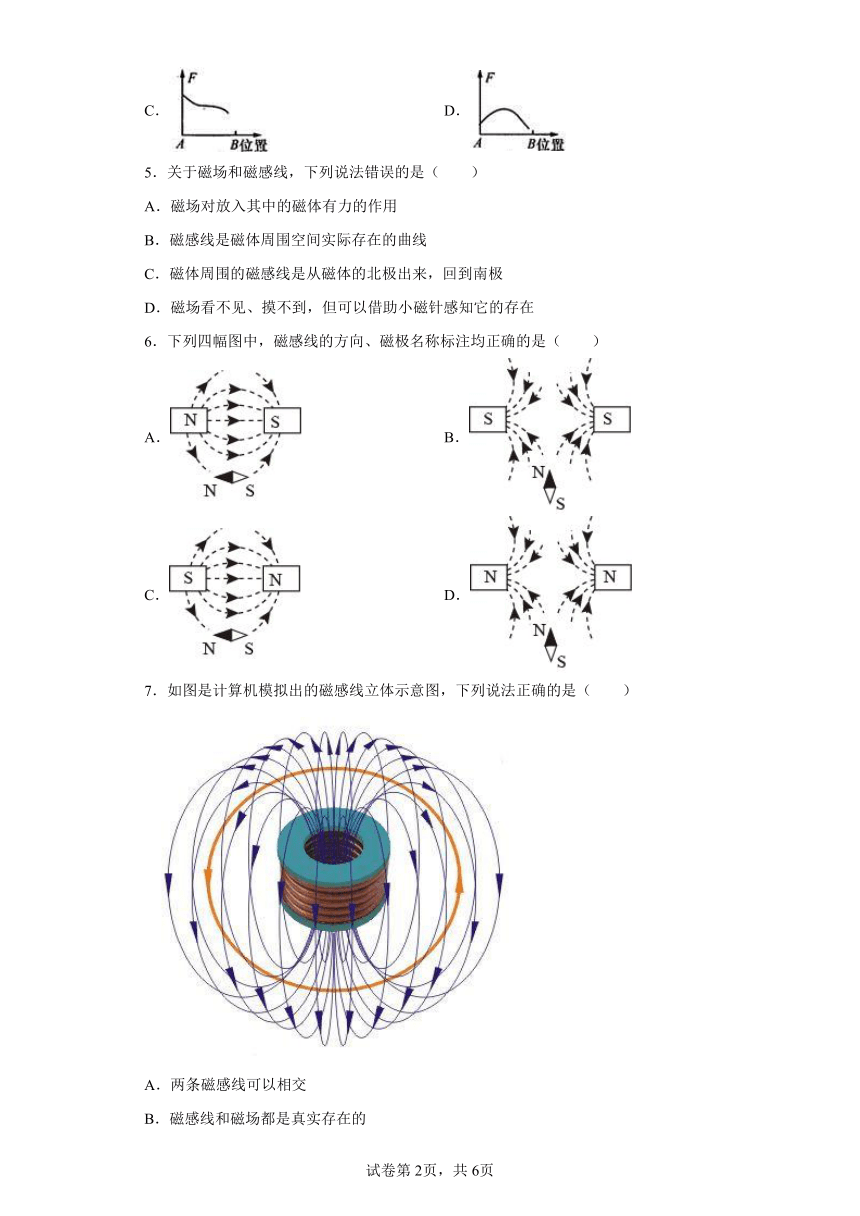

5．关于磁场和磁感线，下列说法错误的是（　　）
A．磁场对放入其中的磁体有力的作用
B．磁感线是磁体周围空间实际存在的曲线
C．磁体周围的磁感线是从磁体的北极出来，回到南极
D．磁场看不见、摸不到，但可以借助小磁针感知它的存在
6．下列四幅图中，磁感线的方向、磁极名称标注均正确的是（　　）
A． B．
C． D．
7．如图是计算机模拟出的磁感线立体示意图，下列说法正确的是（　　）
A．两条磁感线可以相交
B．磁感线和磁场都是真实存在的
C．磁感线不仅可以描述磁场的方向还可以描述磁场的强弱
D．两条磁感线中间没有磁场

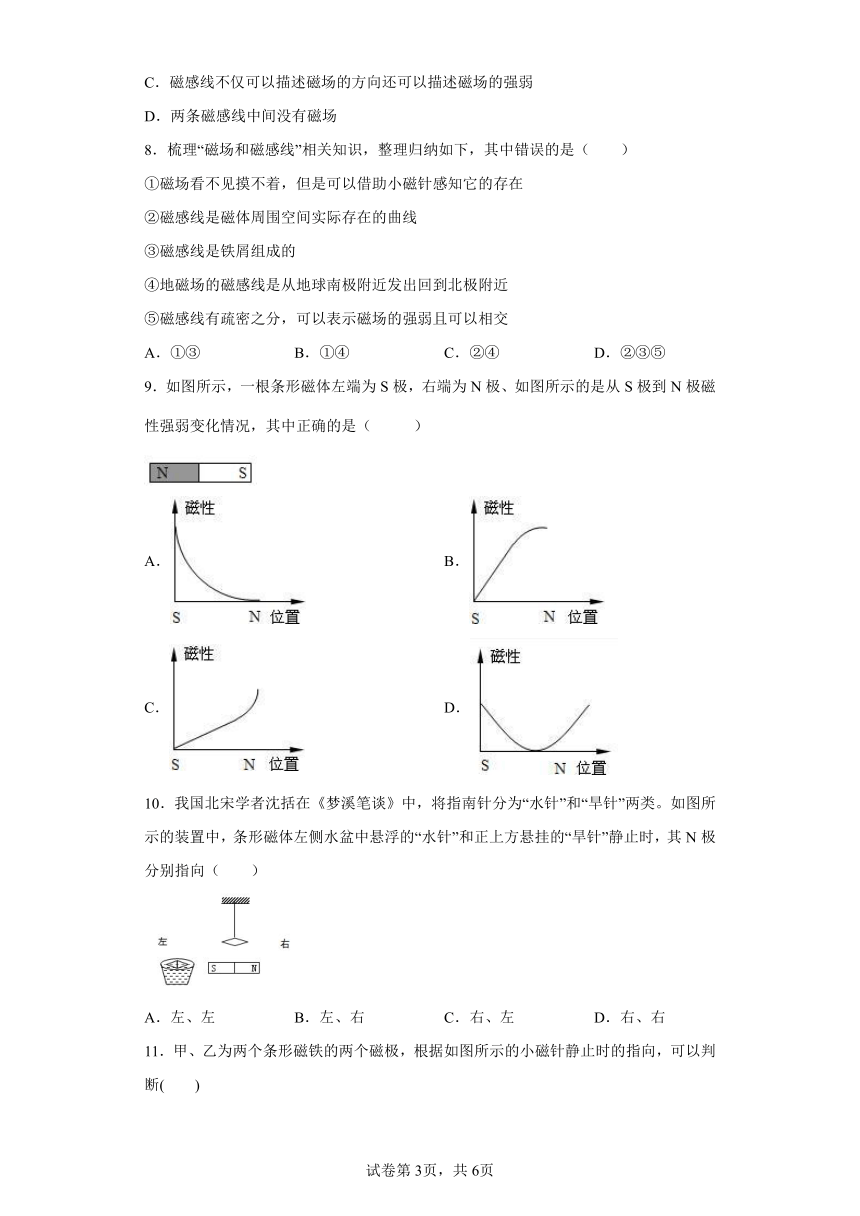

8．梳理“磁场和磁感线”相关知识，整理归纳如下，其中错误的是（　　）
①磁场看不见摸不着，但是可以借助小磁针感知它的存在
②磁感线是磁体周围空间实际存在的曲线
③磁感线是铁屑组成的
④地磁场的磁感线是从地球南极附近发出回到北极附近
⑤磁感线有疏密之分，可以表示磁场的强弱且可以相交
A．①③ B．①④ C．②④ D．②③⑤
9．如图所示，一根条形磁体左端为S极，右端为N极、如图所示的是从S极到N极磁性强弱变化情况，其中正确的是（ ）
A． B．
C． D．
10．我国北宋学者沈括在《梦溪笔谈》中，将指南针分为“水针”和“旱针”两类。如图所示的装置中，条形磁体左侧水盆中悬浮的“水针”和正上方悬挂的“旱针”静止时，其N极分别指向（　　）
A．左、左 B．左、右 C．右、左 D．右、右
11．甲、乙为两个条形磁铁的两个磁极，根据如图所示的小磁针静止时的指向，可以判断(　　)
A．甲是N极，乙是S极 B．甲、乙都是N极
C．甲、乙都是S极 D．甲是S极，乙是N极
12．地球是一个巨大的磁体。关于地磁场，下列说法正确的是（ ）
A．地磁南极和地理北极是完全重合的
B．某地的地磁场方向就是该处小磁针的N极所指方向
C．在地球上赤道附近磁性是最强的
D．地磁场和磁感线都是真实存在，可以看见的
二、填空题
13．如图所示的是用来描绘某一磁体周围磁场的部分磁感线，由磁感线的分布特点可知，a点的磁场比b点的磁场_____（选填“强”或“弱”）；若在b点放置一个可自由转动的小磁针，则小磁针静止时，其N极指向______处（选填“P”或“Q”）。
14．如图所示,a处的磁场比b处的磁场_____(选填“强”或“弱”),静止在a处的小磁针的北极指向_____(选填“左”或“右”)。若将此磁体在空中悬吊起来,静止时图示的___(选填“左”或“右”)端指向南方。
三、探究题
15．在物理学中，磁感应强度（用字母B表示，国际单位是特斯拉，符号是T）表示磁场的强弱，磁感应强度B越大，磁场越强；磁感线形象、直观描述磁场，磁感线越密，磁场越强。
⑴图a为某磁极附近磁感线的方向和分布的示意图。由图可知，该磁极为_________________极，若在1处放置一个小磁针，当小磁针静止时，其指向应是图b中的_____________________。
⑵如果电阻的大小随磁场的强弱变化而变化，则这种电阻叫磁敏电阻。某磁敏电阻R的阻值随磁感应强度B变化的图象如图d所示。根据图线可知，磁敏电阻的阻值随磁感应强度B的增大而______________。图线没有过坐标原点，是因为____________________。
⑶利用该磁敏电阻的R－B特性曲线可以测量图甲磁场中各处的磁感应强度。
将该磁敏电阻R放置在图a磁场中的位置1处。小明设计了一个可以测量该磁敏电阻R的电路，所提供的实验器材如图c所示，其中磁敏电阻所处的磁场未画出。
①请你将实验电路连接完整。( )
②正确接线后，测得的数据如上表所示。则磁敏电阻的测量值为_______________Ω。
③根据该磁敏电阻的R-B特性曲线可知，1处的磁感应强度为___________________T。
⑷在上述电路中，将该磁敏电阻从待测磁场中移出，闭合开关，移动滑动变阻器的滑片，当电流表的示数为10.0mA时，则滑动变阻器接入电路的阻值（电源电压为5.50 V）为_____________Ω。
四、简答题
16．某同学在一个圆纸盒里放一个条形磁体，盒外放了一些小磁针，磁针N极（箭头表示）的指向如图所示。请你画出圆纸盒里磁体的合理位置并标出N、S极。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．B
2．B
3．B
4．C
5．B
6．B
7．C
8．D
9．D
10．C
11．B
12．B
13．
14． 弱 左 左
15． N 甲 增大 当磁场强度为0时，磁敏电阻阻值为100欧，不为零 500 1.0 450
16．
