比例尺
方 法

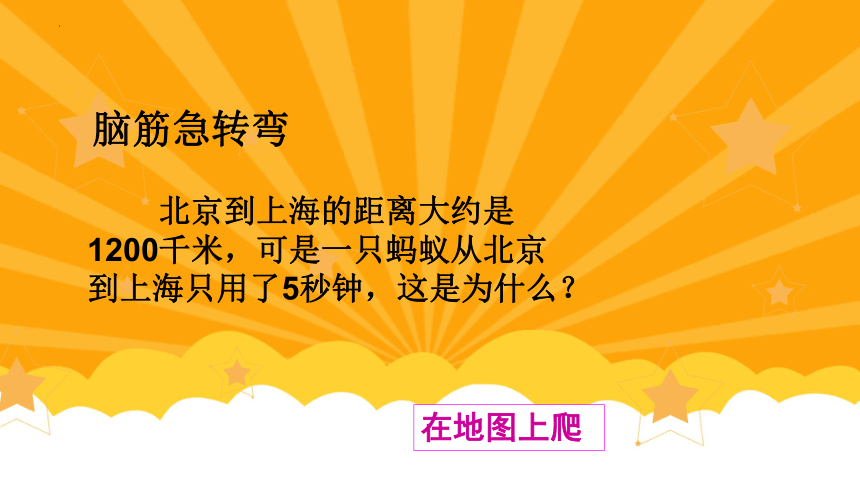

脑筋急转弯
北京到上海的距离大约是1200千米,可是一只蚂蚁从北京到上海只用了5秒钟,这是为什么?
在地图上爬

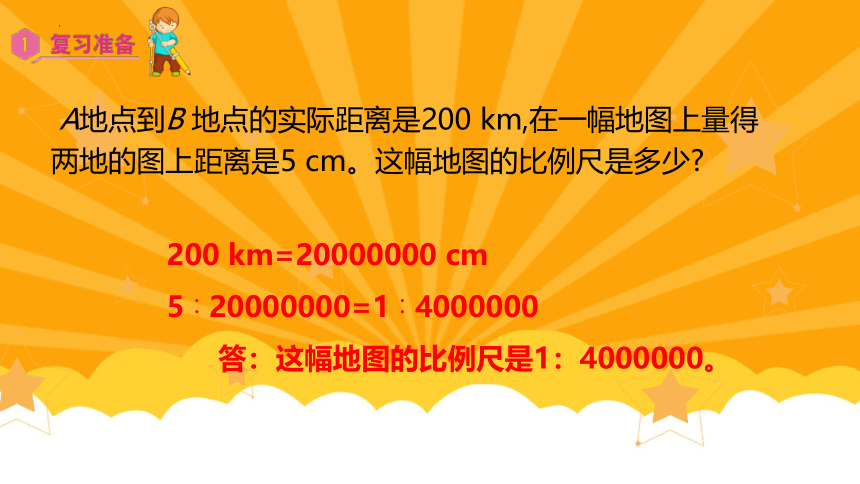

A地点到B 地点的实际距离是200 km,在一幅地图上量得两地的图上距离是5 cm。这幅地图的比例尺是多少
200 km=20000000 cm
5∶20000000=1∶4000000
答:这幅地图的比例尺是1:4000000。

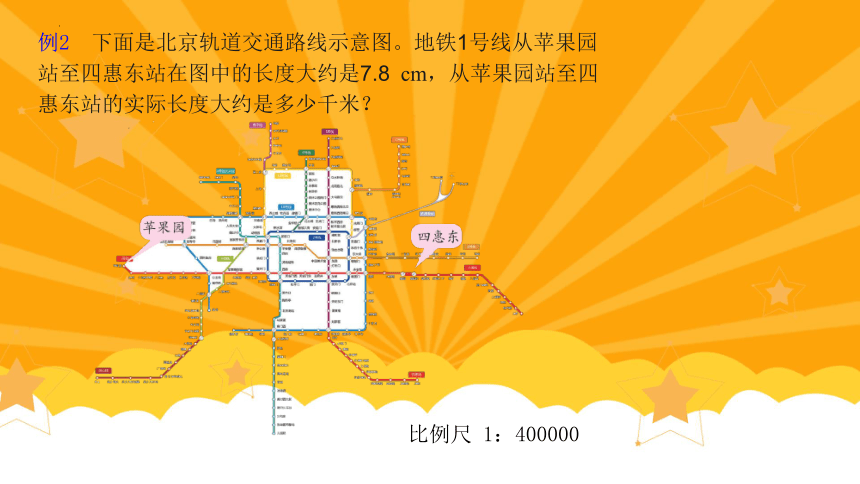

例2 下面是北京轨道交通路线示意图。地铁1号线从苹果园站至四惠东站在图中的长度大约是7.8 cm,从苹果园站至四惠东站的实际长度大约是多少千米?
比例尺 1:400000

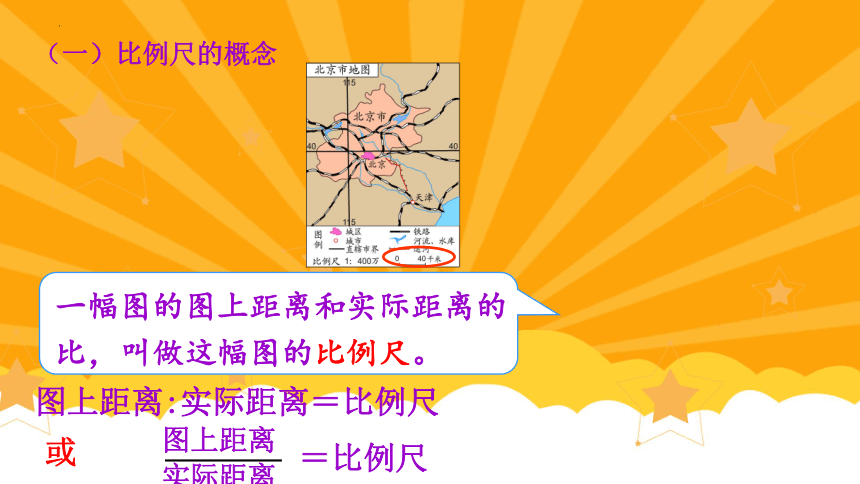

(一)比例尺的概念
图上距离:实际距离=比例尺
实际距离
图上距离
=比例尺
或
一幅图的图上距离和实际距离的比,叫做这幅图的比例尺。

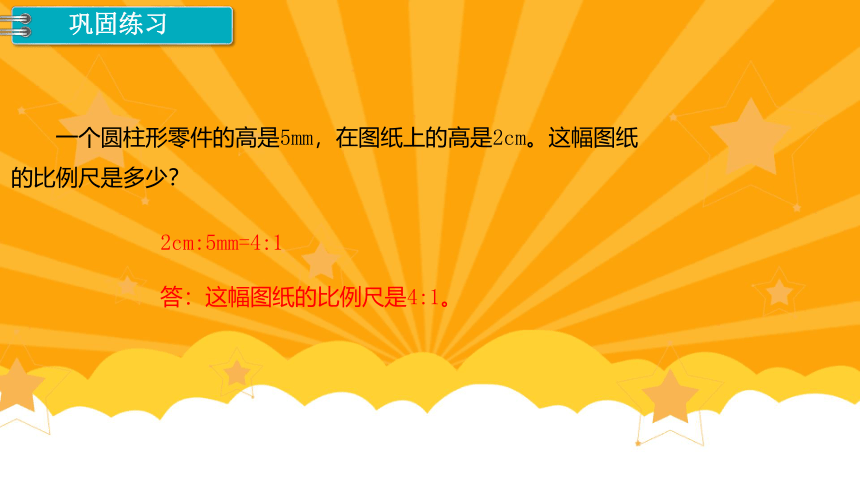

一个圆柱形零件的高是5mm,在图纸上的高是2cm。这幅图纸的比例尺是多少?
2cm:5mm=4:1
答:这幅图纸的比例尺是4:1。
巩固练习
方 法
兰州到乌鲁木齐的铁路线大约长1900km。地图上两地之间的长度是多少厘米?
1900km=190000000cm
图上距离:
190000000× =4.75(cm)
40000000
1
答:地图上两地之间的长度是4.75厘米。
把线段比例尺改成数值比例尺。
单位要相同哦!
图上距离∶实际距离
=1 cm∶50 km
=1 cm∶5000000 cm
=1∶5000000
比例尺
0 50 100km
比例尺1:5000000表示图上距离是实际距离的
,实际距离是图上距离的5000000倍。
1
5000000
1:1500
8000
1
0
30
60
90
120千米
说说下列比例尺的实际含义。
想一想:比例尺1:5000000表示图上距离是实际距离的几分之几?
实际距离是图上距离的多少倍?
探究新知
比例尺1:5000000表示图上距离是实际距离的 实际距离是图上距离的5000000倍。
5000000
1
巩固练习
先把右图中的线段比例尺改写成数值比例尺,再用直尺量出图中河西村与汽车站之间的距离是多少厘米,并计算出两地的实际距离大约是多少。
1cm:600m
=1cm:60000cm
=1:60000
600×3=1800(m)
答:两地的实际距离大约是1800 m。
巩固练习
2014年9月30日为中国首个烈士纪念日,王叔叔来到中国人民抗日战争纪念馆,缅怀革命英烈。将背景雕塑“铜墙铁壁”拍照,已知背景雕塑实际高6.5 m,在照片上高3.25 cm。求比例尺。
3.25 cm∶6.5 m
=3.25 cm∶650 cm
=1∶200
答:这幅图的比例尺是1∶200。
方法:
7.8÷
=
3120000(cm)
3120000cm=31.2km
答:从体育西站至龙归站的实际长度是31.2km。
根据 ,那么,实际距离=图上距离÷比例尺
实际距离
图上距离
=比例尺
400000
1
说出下面各比例尺所表示的意思:
0
20
40
60km
比例尺
1
:
40000
1.
比例尺
2.
5
3.
比例尺
练一练
比例尺
4.
图上距离1cm相当于实际距离40000cm。
图上距离1cm相当于实际距离20km。
图上距离5cm相当于实际距离1cm。
图上距离1cm相当于实际距离5000cm。
1
5000
:
1
巩固练习
学校要建一个长80 m、宽60 m的长方形操场。请在右图中画出操场的平面图(比例尺1:2000)。
图上的长是:
图上的宽是:
3cm
4cm
8000×
=4 (cm)
6000×
=3 (cm)
比例尺:1:500
50米=5000厘米
花坛直径图上长度:5000× =10(厘米)
500
1
明明测量出公园里一个圆形花坛的周长是157米。他想把它画在平面图上。请帮忙画一下。(比例尺根据纸张的大小和指南针的大小而定。)
花坛直径实际长度:157÷π≈50(米)
比例尺:1:1000
50米=5000厘米
花坛直径图上长度:5000× =5(厘米)
1000
1
明明测量出公园里一个圆形花坛的周长是157米。他想把它画在平面图上。请帮忙画一下。(比例尺根据纸张的大小和指南针的大小而定。)
花坛直径实际长度:157÷π≈50(米)
原比例尺为1:40000的地图现已按1:20000的比例尺重绘。新地图与原地图的距离为4.5厘米,需要画多少厘米
4.5÷ =180000(cm)
180000× =9(cm)
答:在新地图中应该画9cm。
40000
1
20000
1
同学们再见
