11.4 串联电路和并联电路 强化基础 同步练习题 （word版含答案）

11.4 串联电路和并联电路_

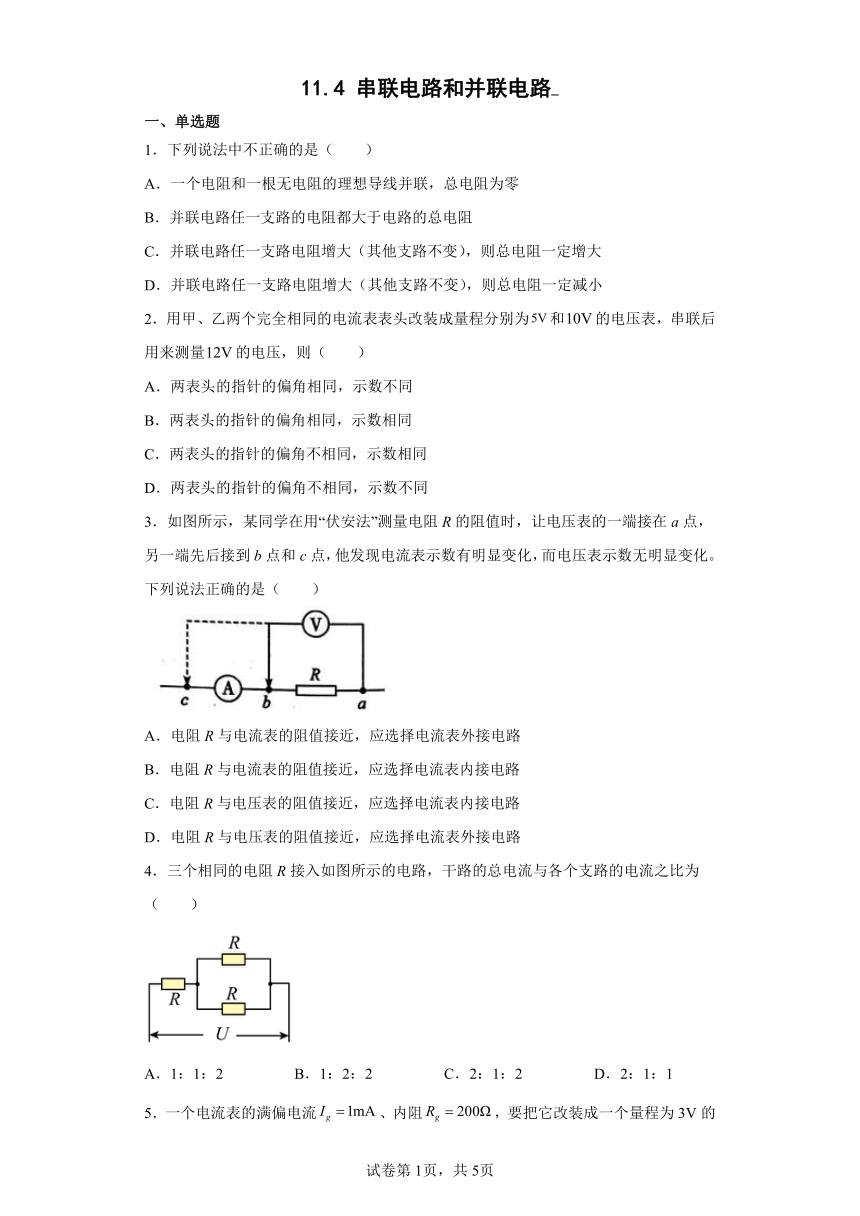

一、单选题
1．下列说法中不正确的是（　　）
A．一个电阻和一根无电阻的理想导线并联，总电阻为零
B．并联电路任一支路的电阻都大于电路的总电阻
C．并联电路任一支路电阻增大（其他支路不变），则总电阻一定增大
D．并联电路任一支路电阻增大（其他支路不变），则总电阻一定减小
2．用甲、乙两个完全相同的电流表表头改装成量程分别为和的电压表，串联后用来测量的电压，则（　　）
A．两表头的指针的偏角相同，示数不同
B．两表头的指针的偏角相同，示数相同
C．两表头的指针的偏角不相同，示数相同
D．两表头的指针的偏角不相同，示数不同
3．如图所示，某同学在用“伏安法”测量电阻R的阻值时，让电压表的一端接在a点，另一端先后接到b点和c点，他发现电流表示数有明显变化，而电压表示数无明显变化。下列说法正确的是（　　）
A．电阻R与电流表的阻值接近，应选择电流表外接电路
B．电阻R与电流表的阻值接近，应选择电流表内接电路
C．电阻R与电压表的阻值接近，应选择电流表内接电路
D．电阻R与电压表的阻值接近，应选择电流表外接电路
4．三个相同的电阻R接入如图所示的电路，干路的总电流与各个支路的电流之比为（　　）
A．1：1：2 B．1：2：2 C．2：1：2 D．2：1：1

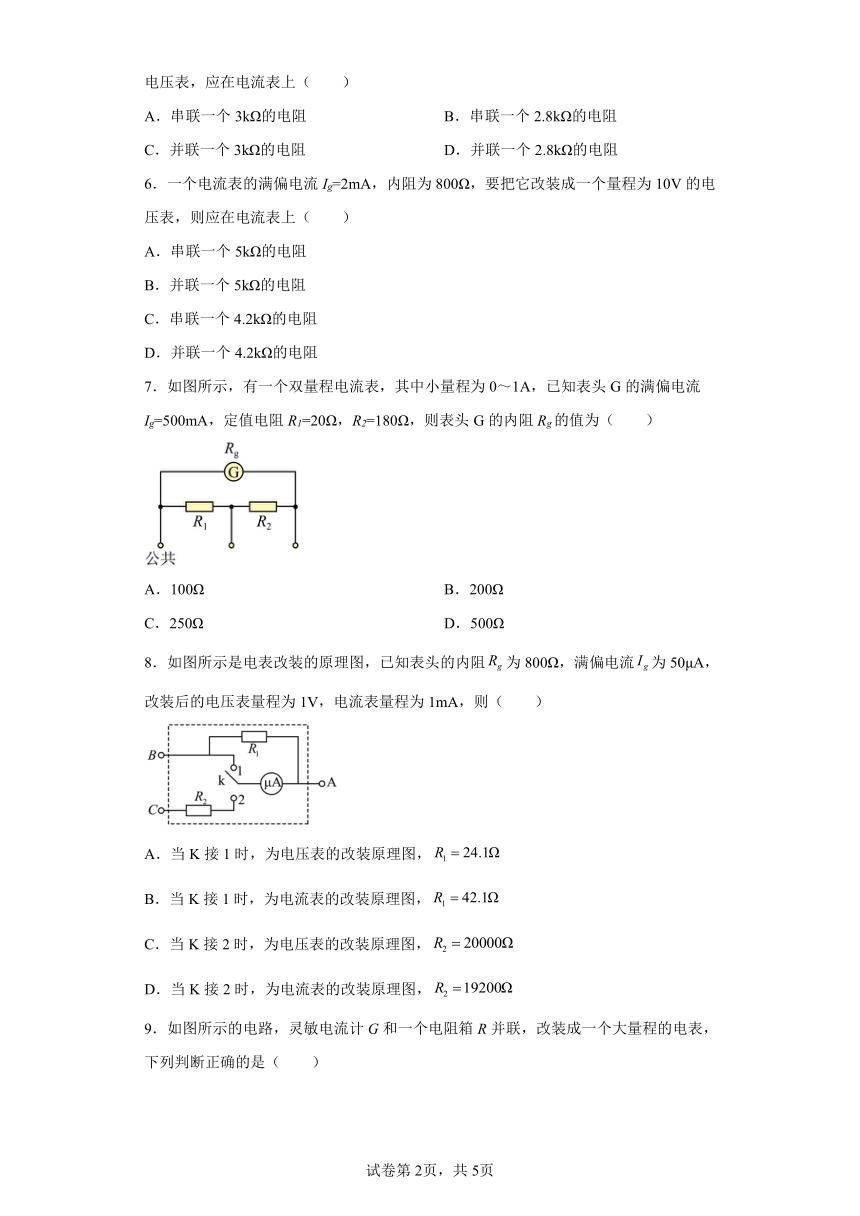

5．一个电流表的满偏电流、内阻，要把它改装成一个量程为3V的电压表，应在电流表上（　　）
A．串联一个3kΩ的电阻 B．串联一个2.8kΩ的电阻
C．并联一个3kΩ的电阻 D．并联一个2.8kΩ的电阻
6．一个电流表的满偏电流Ig=2mA，内阻为800Ω，要把它改装成一个量程为10V的电压表，则应在电流表上（　　）
A．串联一个5kΩ的电阻
B．并联一个5kΩ的电阻
C．串联一个4.2kΩ的电阻
D．并联一个4.2kΩ的电阻
7．如图所示，有一个双量程电流表，其中小量程为0～1A，已知表头G的满偏电流Ig=500mA，定值电阻R1=20Ω，R2=180Ω，则表头G的内阻Rg的值为（　　）
A．100Ω B．200Ω
C．250Ω D．500Ω
8．如图所示是电表改装的原理图，已知表头的内阻为800Ω，满偏电流为50μA，改装后的电压表量程为1V，电流表量程为1mA，则（　　）
A．当K接1时，为电压表的改装原理图，
B．当K接1时，为电流表的改装原理图，
C．当K接2时，为电压表的改装原理图，
D．当K接2时，为电流表的改装原理图，

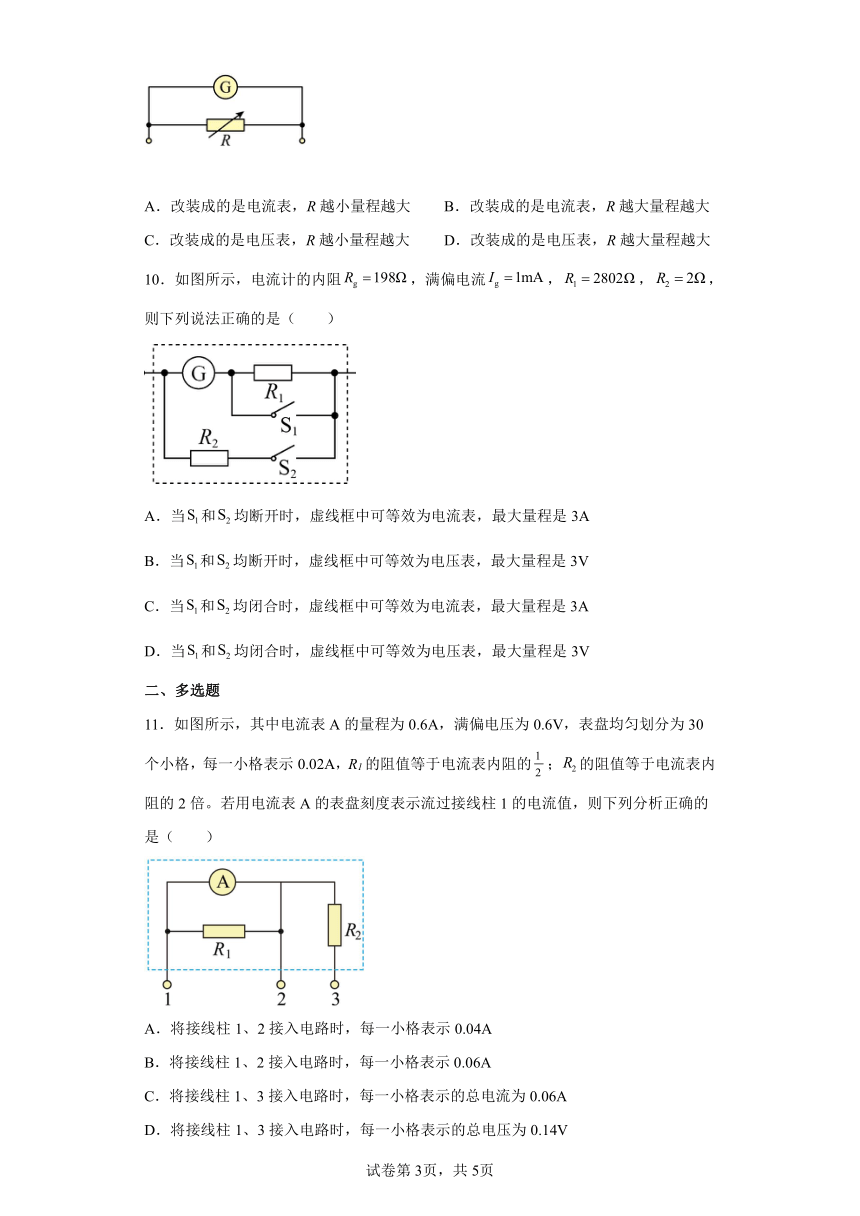

9．如图所示的电路，灵敏电流计G和一个电阻箱R并联，改装成一个大量程的电表，下列判断正确的是（　　）
A．改装成的是电流表，R越小量程越大 B．改装成的是电流表，R越大量程越大
C．改装成的是电压表，R越小量程越大 D．改装成的是电压表，R越大量程越大
10．如图所示，电流计的内阻，满偏电流，，，则下列说法正确的是（　　）
A．当和均断开时，虚线框中可等效为电流表，最大量程是3A
B．当和均断开时，虚线框中可等效为电压表，最大量程是3V
C．当和均闭合时，虚线框中可等效为电流表，最大量程是3A
D．当和均闭合时，虚线框中可等效为电压表，最大量程是3V
二、多选题
11．如图所示，其中电流表A的量程为0.6A，满偏电压为0.6V，表盘均匀划分为30个小格，每一小格表示0.02A，R1的阻值等于电流表内阻的；的阻值等于电流表内阻的2倍。若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（　　）
A．将接线柱1、2接入电路时，每一小格表示0.04A
B．将接线柱1、2接入电路时，每一小格表示0.06A
C．将接线柱1、3接入电路时，每一小格表示的总电流为0.06A
D．将接线柱1、3接入电路时，每一小格表示的总电压为0.14V
12．下列叙述正确的有（　　）
A．用同一表头改装成的电压表，电压表的量程越大，其内阻越大
B．并联电路的总电阻一定大于每一个支路的电阻
C．串联电路任一电阻增大（其他电阻不变），总电阻一定增大
D．并联的电阻具有分压作用
13．如图所示是将滑动变阻器作分压器用的电路，A、B为分压器的输出端，R是负载电阻，电源电压为U，保持恒定，滑片P位于滑动变阻器的中央，下列判断正确的是（　　）
A．空载（不接R）时，输出电压为
B．接上负载R时，输出电压大于
C．负载电阻R的阻值越大，输出电压越低
D．接上负载R后，要使输出电压为，滑片P须向上移动至某一位置
14．已知某一表头G，内阻，满偏电流，要将它改装为量程为的电流表，后改装成一个量程为的电压表，所做的操作是（　　）
A．先并联一个的电阻 B．先并联一个的电阻
C．再串联一个的电阻 D．再串联一个的电阻
三、填空题
15．(1)某同学从实验室找到一只满偏电流、内阻Rg=1000Ω的灵敏电流表，想把该灵敏电流表改装成量程为0~5V的电压表，则需要串联一个阻值为___________Ω的电阻。
(2)该同学将改装好的电压表接入某电路，灵敏电流表的示数如图所示，由此可知电压表的电压U=_______V（结果保留三位有效数字）。
16．在如图所示的电路中，UAB=1.5V，R1=R2=R3=10Ω，则理想电压表和理想电流表的示数各为___________V、___________A
四、解答题
17．有一电流表G，内阻Rg=10，满偏电流Ig=1mA，若要将其改装成量程为3V的电压表，应该如何连接一个多大的电阻？
18．如图所示电路，R1=R3=2Ω，R2＝4Ω。将电路的MN两个端点接到电压恒定的电源两端，当单刀双掷开关打到A端时，流过干路的电流为I。
(1)若R4=4Ω，且将单刀双掷开关打到B端，求流过干路的电流；
(2)若单刀双掷开关打到B端时，干路的电流也为I，试求出电阻R4的阻值。
19．已知表头（G）的满偏电流为Ig=100mA，内阻rg=10Ω，某同学准备用一个阻值为R的电阻，将表头改装为一个量程为0~0.6A的电流表。请回答以下问题
（1）表头与电阻R应该串联还是并联？
（2）电阻R的阻值为多少？
（3）将这个改装好了的电流表去测某电路的电流为0.4A，则此时流经表头的电流是多少？
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
2．A
3．C
4．D
5．B
6．C
7．B
8．B
9．A
10．B
11．BCD
12．AC
13．AD
14．AC
15． 49000 3.30
16． 1.5 0.15
17．
18．(1)；(2)
19．（1）并联；（2）2Ω；（3）0.067A
