12.2 闭合电路的欧姆定律 强化基础 同步练习题（word版含答案）

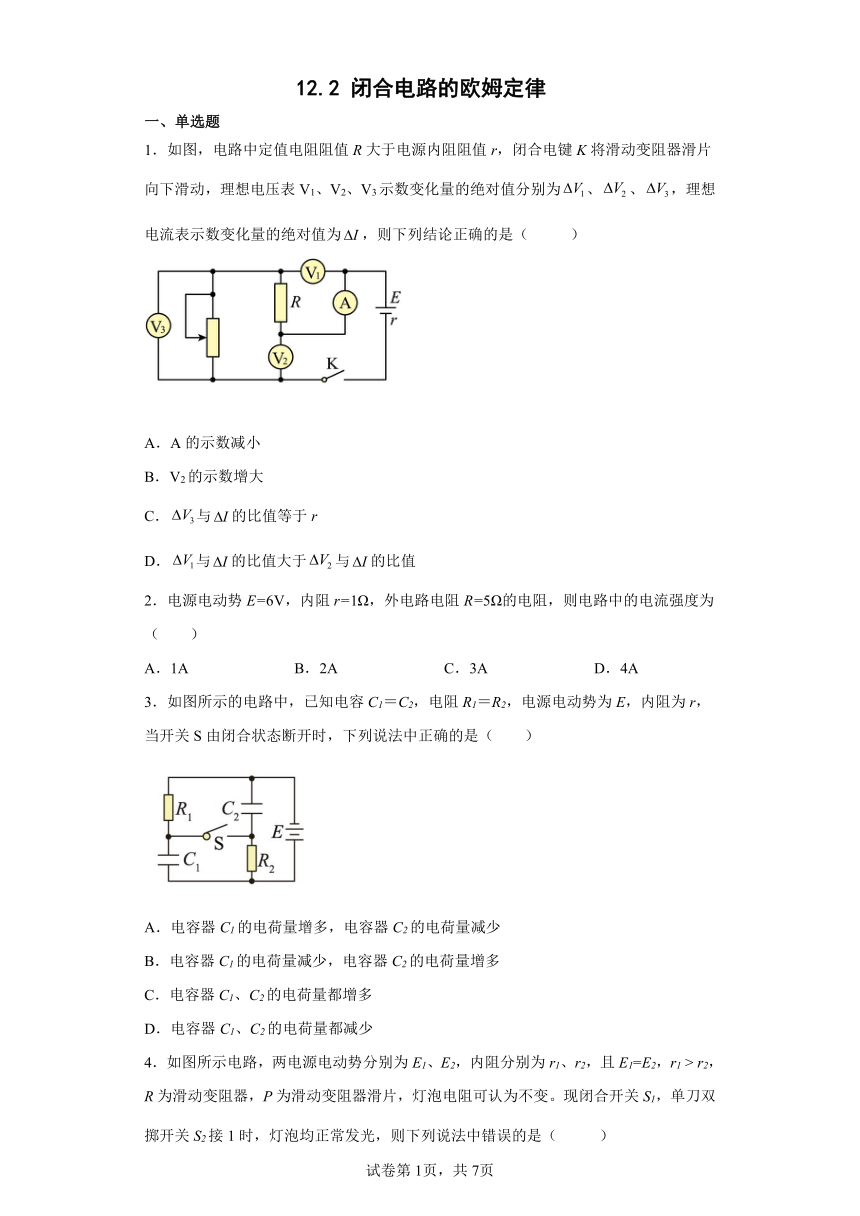

12.2 闭合电路的欧姆定律
一、单选题
1．如图，电路中定值电阻阻值R大于电源内阻阻值r，闭合电键K将滑动变阻器滑片向下滑动，理想电压表V1、V2、V3示数变化量的绝对值分别为、、，理想电流表示数变化量的绝对值为，则下列结论正确的是（ ）
A．A的示数减小
B．V2的示数增大
C．与的比值等于r
D．与的比值大于与的比值
2．电源电动势E=6V，内阻r=1Ω，外电路电阻R=5Ω的电阻，则电路中的电流强度为（　　）
A．1A B．2A C．3A D．4A
3．如图所示的电路中，已知电容C1＝C2，电阻R1＝R2，电源电动势为E，内阻为r，当开关S由闭合状态断开时，下列说法中正确的是（　　）
A．电容器C1的电荷量增多，电容器C2的电荷量减少
B．电容器C1的电荷量减少，电容器C2的电荷量增多
C．电容器C1、C2的电荷量都增多
D．电容器C1、C2的电荷量都减少

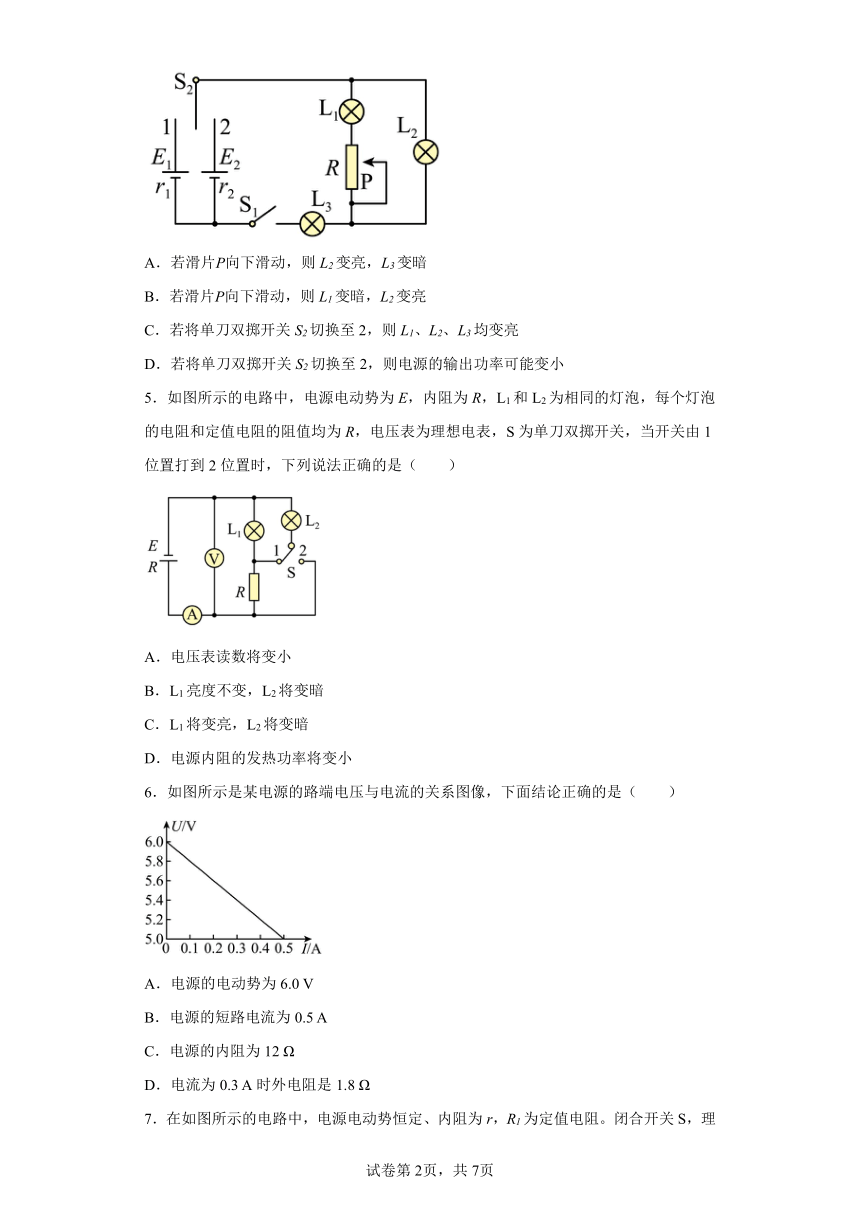

4．如图所示电路，两电源电动势分别为E1、E2，内阻分别为r1、r2，且E1=E2，r1 > r2，R为滑动变阻器，P为滑动变阻器滑片，灯泡电阻可认为不变。现闭合开关S1，单刀双掷开关S2接1时，灯泡均正常发光，则下列说法中错误的是（ ）
A．若滑片Р向下滑动，则L2变亮，L3变暗
B．若滑片Р向下滑动，则L1变暗，L2变亮
C．若将单刀双掷开关S2切换至2，则L1、L2、L3均变亮
D．若将单刀双掷开关S2切换至2，则电源的输出功率可能变小
5．如图所示的电路中，电源电动势为E，内阻为R，L1和L2为相同的灯泡，每个灯泡的电阻和定值电阻的阻值均为R，电压表为理想电表，S为单刀双掷开关，当开关由1位置打到2位置时，下列说法正确的是（　　）
A．电压表读数将变小
B．L1亮度不变，L2将变暗
C．L1将变亮，L2将变暗
D．电源内阻的发热功率将变小
6．如图所示是某电源的路端电压与电流的关系图像，下面结论正确的是（　　）
A．电源的电动势为6.0 V
B．电源的短路电流为0.5 A
C．电源的内阻为12 Ω
D．电流为0.3 A时外电阻是1.8 Ω

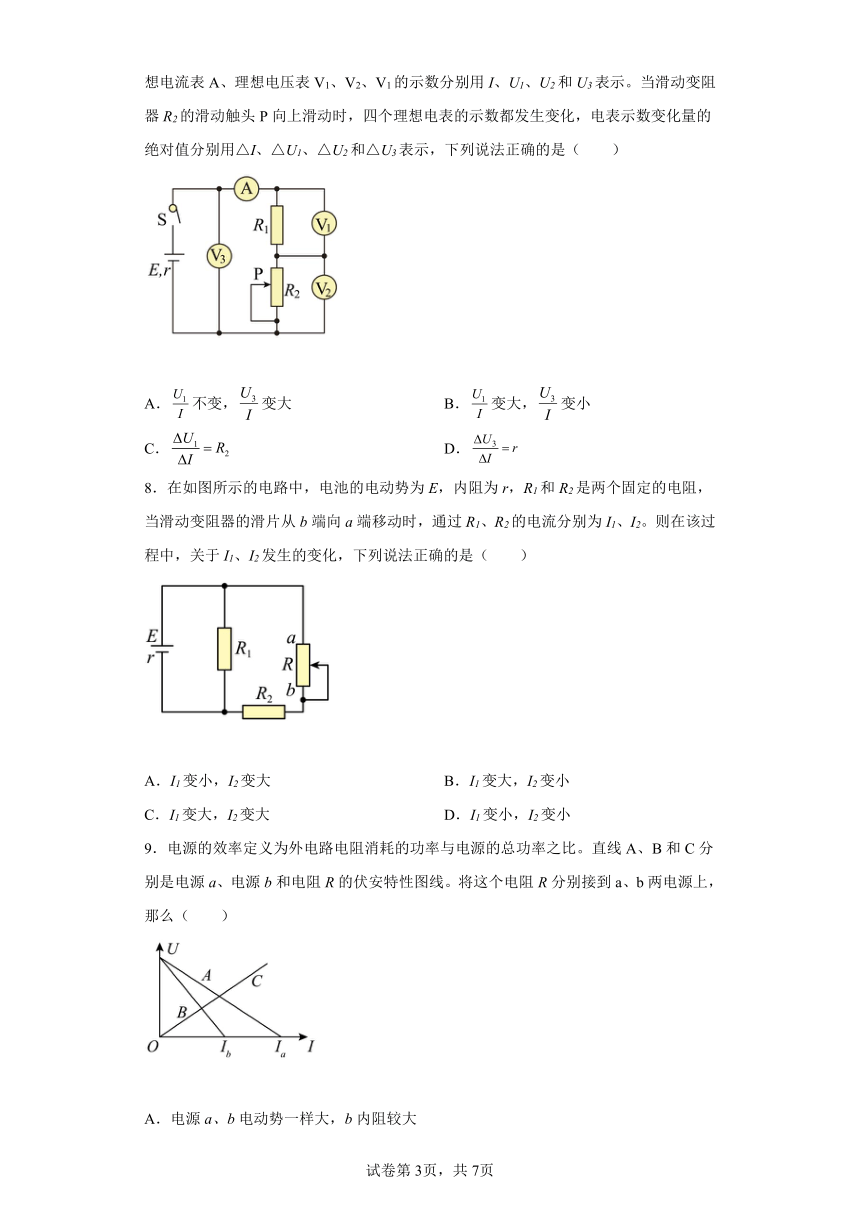

7．在如图所示的电路中，电源电动势恒定、内阻为r，R1为定值电阻。闭合开关S，理想电流表A、理想电压表V1、V2、V1的示数分别用I、U1、U2和U3表示。当滑动变阻器R2的滑动触头P向上滑动时，四个理想电表的示数都发生变化，电表示数变化量的绝对值分别用△I、△U1、△U2和△U3表示，下列说法正确的是（　　）
A．不变，变大 B．变大，变小
C． D．
8．在如图所示的电路中，电池的电动势为E，内阻为r，R1和R2是两个固定的电阻，当滑动变阻器的滑片从b端向a端移动时，通过R1、R2的电流分别为I1、I2。则在该过程中，关于I1、I2发生的变化，下列说法正确的是（　　）
A．I1变小，I2变大 B．I1变大，I2变小
C．I1变大，I2变大 D．I1变小，I2变小
9．电源的效率定义为外电路电阻消耗的功率与电源的总功率之比。直线A、B和C分别是电源a、电源b和电阻R的伏安特性图线。将这个电阻R分别接到a、b两电源上，那么（　　）
A．电源a、b电动势一样大，b内阻较大
B．R接到电源a上，电路中的电流较小
C．R接到电源b上，电源的输出功率较大
D．R接到电源b上，电源效率较高
二、多选题

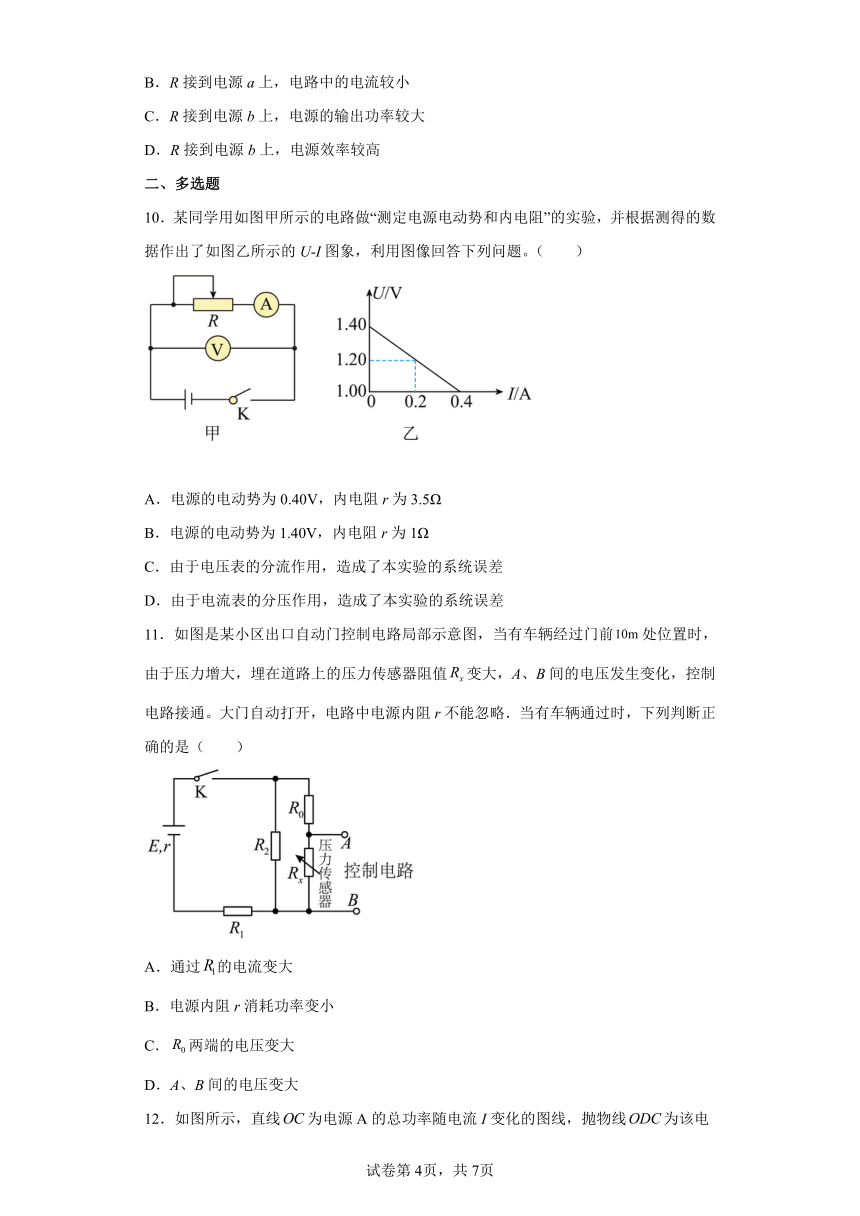

10．某同学用如图甲所示的电路做“测定电源电动势和内电阻”的实验，并根据测得的数据作出了如图乙所示的U-I图象，利用图像回答下列问题。（　　）
A．电源的电动势为0.40V，内电阻r为3.5Ω
B．电源的电动势为1.40V，内电阻r为1Ω
C．由于电压表的分流作用，造成了本实验的系统误差
D．由于电流表的分压作用，造成了本实验的系统误差
11．如图是某小区出口自动门控制电路局部示意图，当有车辆经过门前处位置时，由于压力增大，埋在道路上的压力传感器阻值变大，A、B间的电压发生变化，控制电路接通。大门自动打开，电路中电源内阻r不能忽略．当有车辆通过时，下列判断正确的是（　　）
A．通过的电流变大
B．电源内阻r消耗功率变小
C．两端的电压变大
D．A、B间的电压变大
12．如图所示，直线为电源A的总功率随电流I变化的图线，抛物线为该电源内部热功率随电流I变化的图线．若该电源与电阻B串联后，电路中的电流为，则下列说法正确的是（ ）
A．电阻B的阻值为
B．电源A的内阻为
C．电源A与电阻B串联后，路端电压为
D．电源A与电阻B串联后，电源A内部热功率为
三、填空题
13．某种金属氧化物制成的均匀棒中的电流I与电压U之间遵循的规律，其中。现将该棒接在如图所示的电路中，R为滑动变阻器，电源电动势，内阻。现将变阻器R的滑动片向右移动，则中的电流将_____（选填“增大”、“减小”或“不变”）。若电流表A1的读数为，则电流表A2的读数为_____A。
14．如图所示电路，，安培表1的示数为。在外电路中每移动电量电场力做功为，在电源内部，把电荷从某一极移到另一极，非静电力做功，该电路的电源电动势是______V，内电阻是______。
四、解答题
15．如图所示，电阻，当电键S接通时，电压表的读数为，电键S断开时，电压表的读数为，求电源的电动势和内电阻。
16．如图所示的电路中，电阻，当开关断开时，电压表示数为（电压表视为理想电压表），当开关闭合时，电压表示数为，求：
（1）开关闭合时电路中的电流；
（2）电源的内阻。
17．对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻的理解其物理本质。一段长为l、电阻率为ρ、横截面积为S的细金属直导线，单位体积内有n个自由电子，电子电荷量为e、质量为m。
(1)请根据电流的定义，推导出电流的微观表达式；
(2)将上述导线弯成一个闭合圆线圈，若该不带电的圆线圈绕通过圆心且垂直于线圈平面的轴匀速率转动，线圈中不会有电流通过，若线圈转动的线速度大小发生变化，线圈中会有电流通过，这个现象首先由斯泰瓦和托尔曼在1917年发现，被称为斯泰瓦—托尔曼效应。这一现象可解释为：当线圈转动的线速度大小均匀变化时，由于惯性，自由电子与线圈中的金属离子间产生定向的相对运动．取线圈为参照物，金属离子相对静止，由于惯性影响，可认为线圈中的自由电子受到一个大小不变、方向始终沿线圈切线方向的力，该力的作用相当于非静电力的作用。
已知某次此线圈匀加速转动过程中，该切线方向的力的大小恒为F。根据上述模型回答下列问：
a：求一个电子沿线圈运动一圈，该切线方向的力F做功的大小；
b：推导该圆线圈中的电流的表达式。
18．无人机在人们生活中扮演着一个不可缺少的角色，为人们的生产生活带来诸多便利，一个摄影爱好者利用无人机在空中航拍，某时刻，无人机的电动机出现故障完全“卡死”（此时电动机视为纯电阻），通过短暂调整后无人机电动机恢复正常。无人机的内部简化电路如图所示，电源电压为E=12V，内阻r=0.5Ω，定值电阻R1=1.5Ω，电动机的线圈电阻为R0=1Ω，电动机正常工作电流为I0=2A。（电流表为理想电流表，导线和开关电阻不计）求：
（1）电动机“卡死”状态下，电流表的示数I；
（2）电动机正常工作时两端电压U。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
2．A
3．C
4．D
5．A
6．A
7．D
8．A
9．A
10．BC
11．BD
12．BC
13． 增大 0.6
14． 8 0.5
15．，
16．（1）；（2）1Ω
17．(1) ；(2) ，
18．（1）；（2）
答案第1页，共2页
答案第1页，共2页
