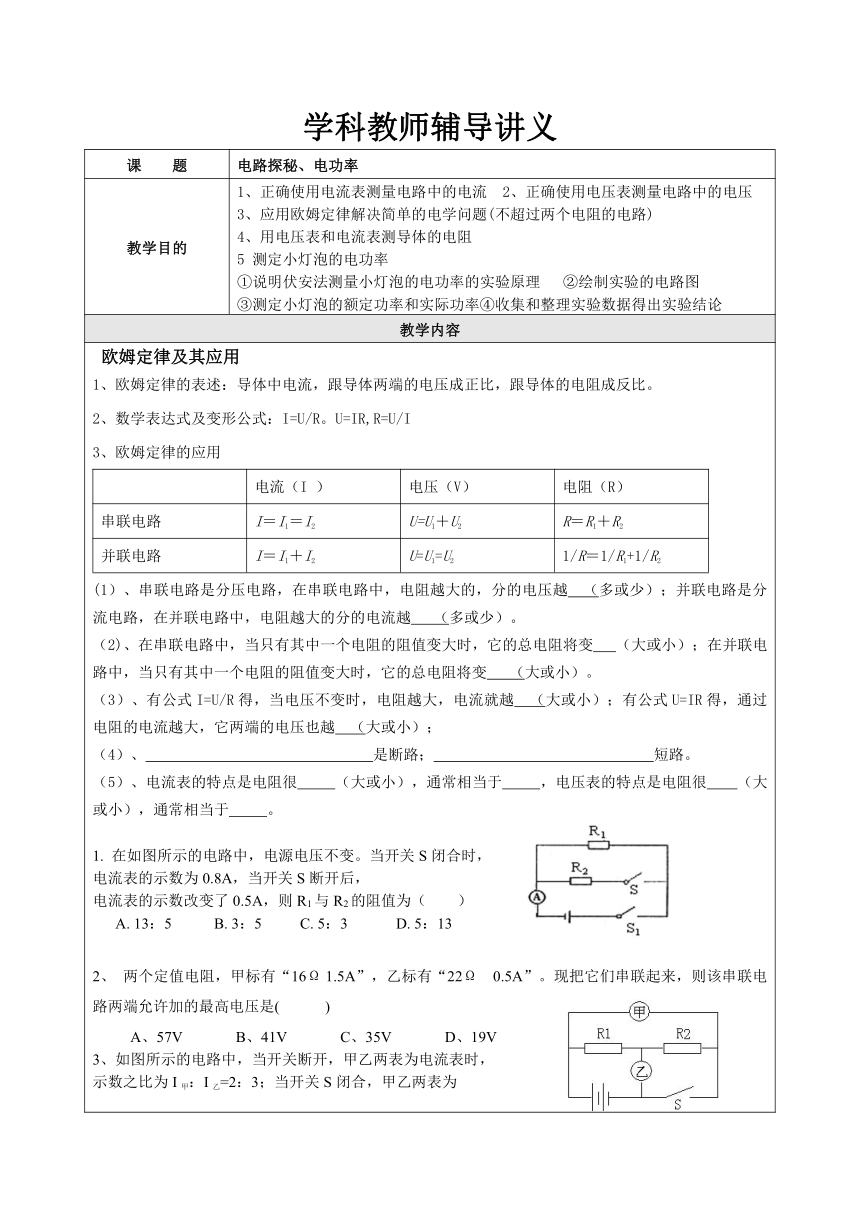

学科教师辅导讲义
课 题
电路探秘、电功率
教学目的
1、正确使用电流表测量电路中的电流 2、正确使用电压表测量电路中的电压
3、应用欧姆定律解决简单的电学问题(不超过两个电阻的电路)
4、用电压表和电流表测导体的电阻
5 测定小灯泡的电功率
①说明伏安法测量小灯泡的电功率的实验原理 ②绘制实验的电路图
③测定小灯泡的额定功率和实际功率④收集和整理实验数据得出实验结论
教学内容
欧姆定律及其应用
1、欧姆定律的表述：导体中电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2、数学表达式及变形公式：I=U/R。U=IR,R=U/I
3、欧姆定律的应用
电流（I ）
电压（V）
电阻（R）
串联电路
I＝I1＝I2
U=U1＋U2
R＝R1＋R2
并联电路
I＝I1＋I2
U=U1=U2
1/R＝1/R1+1/R2
(1）、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越 （多或少）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越 （多或少）。
（2)、在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或小）；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或小）。
（3）、有公式I=U/R得，当电压不变时，电阻越大，电流就越 （大或小）；有公式U=IR得，通过电阻的电流越大，它两端的电压也越 （大或小）；
（4）、 是断路； 短路。
（5）、电流表的特点是电阻很 （大或小），通常相当于 ，电压表的特点是电阻很 （大或小），通常相当于 。
1. 在如图所示的电路中，电源电压不变。当开关S闭合时，
电流表的示数为0.8A，当开关S断开后，
电流表的示数改变了0.5A，则R1与R2的阻值为（ ）
A. 13：5 B. 3：5 C. 5：3 D. 5：13
2、 两个定值电阻，甲标有“16Ω 1.5A”，乙标有“22Ω 0.5A”。现把它们串联起来，则该串联电路两端允许加的最高电压是( )
A、57V B、41V C、35V D、19V
3、如图所示的电路中，当开关断开，甲乙两表为电流表时，
示数之比为I甲：I乙=2：3；当开关S闭合，甲乙两表为
电压表时，则两表的示数之比U甲：U乙为（ ）
A.3：1 B.1：3 C.3：2 D.2：1

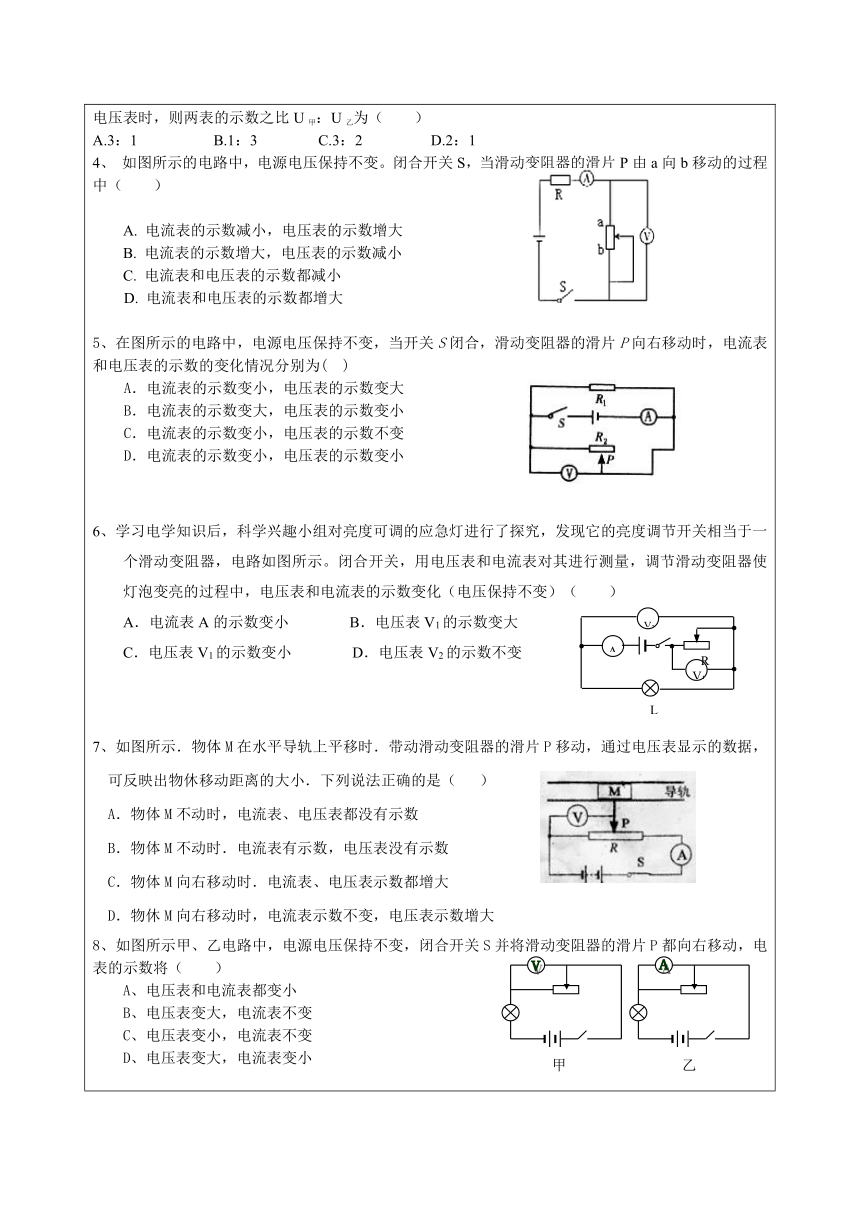

4、 如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P由a向b移动的过程中（ ）
A. 电流表的示数减小，电压表的示数增大
B. 电流表的示数增大，电压表的示数减小
C. 电流表和电压表的示数都减小
D. 电流表和电压表的示数都增大
5、在图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数的变化情况分别为( )
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数变小，电压表的示数不变
D．电流表的示数变小，电压表的示数变小
6、学习电学知识后，科学兴趣小组对亮度可调的应急灯进行了探究，发现它的亮度调节开关相当于一个滑动变阻器，电路如图所示。闭合开关，用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化（电压保持不变）（ ）
A．电流表A的示数变小 B．电压表V1的示数变大
C．电压表V1的示数变小 D．电压表V2的示数不变
7、如图所示．物体M在水平导轨上平移时．带动滑动变阻器的滑片P移动，通过电压表显示的数据，可反映出物休移动距离的大小．下列说法正确的是（ ）
A．物体M不动时，电流表、电压表都没有示数
B．物体M不动时．电流表有示数，电压表没有示数
C．物体M向右移动时．电流表、电压表示数都增大
D．物休M向右移动时，电流表示数不变，电压表示数增大
8、如图所示甲、乙电路中，电源电压保持不变，闭合开关S并将滑动变阻器的滑片P都向右移动，电表的示数将（ ）
A、电压表和电流表都变小
B、电压表变大，电流表不变
C、电压表变小，电流表不变
D、电压表变大，电流表变小

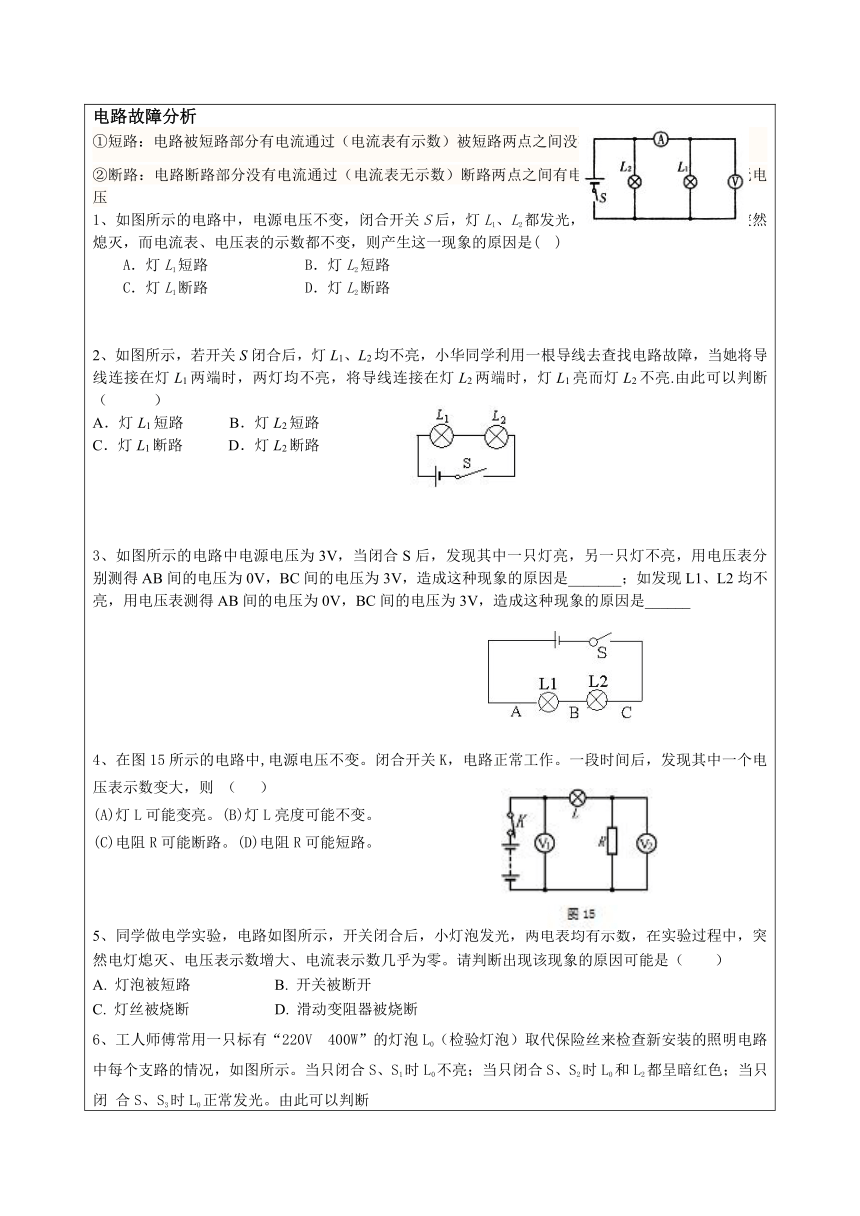

电路故障分析
①短路：电路被短路部分有电流通过（电流表有示数）被短路两点之间没有电压（电压表无示数）
②断路：电路断路部分没有电流通过（电流表无示数）断路两点之间有电压，断路同侧导线两点无电压
1、如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是( )
A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路
2、如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断（ ）
A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路
3、如图所示的电路中电源电压为3V，当闭合S后，发现其中一只灯亮，另一只灯不亮，用电压表分别测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是_______；如发现L1、L2均不亮，用电压表测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是______
4、在图15所示的电路中,电源电压不变。闭合开关K，电路正常工作。一段时间后，发现其中一个电压表示数变大，则 （ ）
(A)灯L可能变亮。(B)灯L亮度可能不变。
(C)电阻R可能断路。(D)电阻R可能短路。
5、同学做电学实验，电路如图所示，开关闭合后，小灯泡发光，两电表均有示数，在实验过程中，突然电灯熄灭、电压表示数增大、电流表示数几乎为零。请判断出现该现象的原因可能是（ ）
A. 灯泡被短路 B. 开关被断开
C. 灯丝被烧断 D. 滑动变阻器被烧断
6、工人师傅常用一只标有“220V 400W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当只闭合S、S1时L0不亮；当只闭合S、S2时L0和L2都呈暗红色；当只闭 合S、S3时L0正常发光。由此可以判断
A．L1所在支路短路 B．L2所在支路短路
C．L3所在支路短路 D．各支路均完好
7、如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮。对此有下列几种猜想，其中可能的是( )
① L2灯丝断了，灯座未短路 ② 灯泡L2的电阻太小
③ 灯泡L2两端电压较大 ④ 通过灯泡L1、L2电流不等
⑤ 灯泡L2的灯座被短路 ⑥ 灯泡L1、L2的额定功率不同
A．① B．①③⑥ C．③④ D．②⑤⑥
8、如图所示，两盏相同的电灯闭合开关后都能发光。过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是（ ）
A．电灯L1灯丝断了 B．电灯L2灯丝断了
C．电灯L1短路 D．电灯L2短路
纯电阻电功率计算
1. 电功率（P）：电流在单位时间内做的功。单位有：瓦特(国际)；常用单位有：千瓦
2. 计算电功率公式：P=UI=W/t（式中单位P→瓦(w)；W→焦；t→秒；U→伏（V）；I→安（A）
3．计算电功率还可用右公式：P=I2R和P=U2/R
4．额定电压（U0）：用电器正常工作的电压。
5．额定功率（P0）：用电器在额定电压下的功率。
6．实际电压（U）：实际加在用电器两端的电压。
7．实际功率（P）：用电器在实际电压下的功率。
1、标有“6V 6W”和“6V 3W”的灯泡和串联接在某电源上，设灯丝电阻不变，则（ ）
A. 通过灯、的电流之比为2：1 B. 灯、的实际功率之比为1：2
C. 电源电压为12V时，、均正常发光 D. 电源电压为9V时，正常发光
2、标有“220V、40W”的灯泡接在电压为110伏特的电源上，它的实际功率应为 （ ）
A．8瓦 B．10瓦。C．20瓦。 D．30瓦。
3. 如图所示是电阻甲和乙的U-I图像，下列说法中正确的是（ ）
A．电阻甲和乙都是阻值不变的电阻
B．当乙两端电压为2V时，R乙=5Ω
C．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2V
D．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W

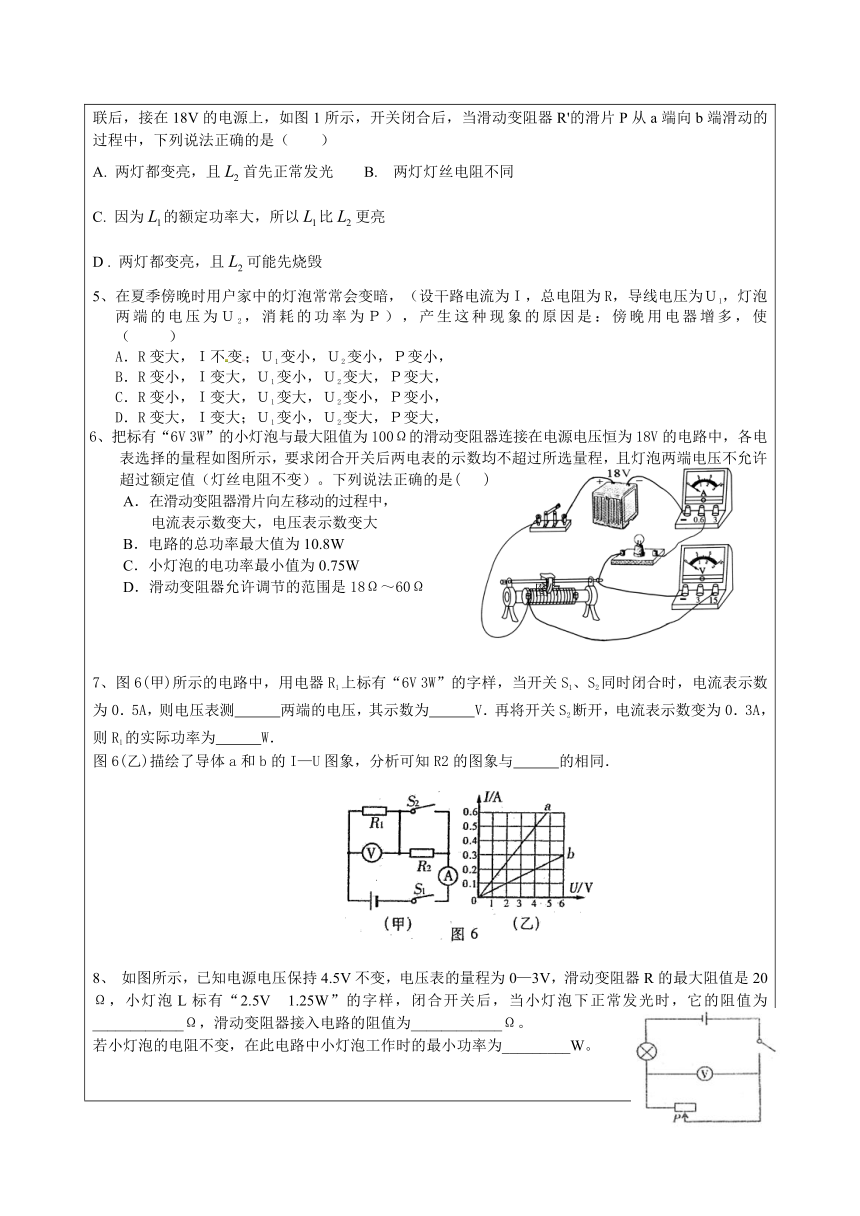

4、现有为“12V 8W”和为“6V 2W”的两盏电灯，把它们与“20Ω 1A”的滑动变阻器串联后，接在18V的电源上，如图1所示，开关闭合后，当滑动变阻器R'的滑片P从a端向b端滑动的过程中，下列说法正确的是（ ）
A. 两灯都变亮，且首先正常发光 B. 两灯灯丝电阻不同
C. 因为的额定功率大，所以比更亮
D . 两灯都变亮，且可能先烧毁
5、在夏季傍晚时用户家中的灯泡常常会变暗，（设干路电流为Ｉ，总电阻为R，导线电压为Ｕ1，灯泡两端的电压为Ｕ2，消耗的功率为Ｐ），产生这种现象的原因是：傍晚用电器增多，使 （ ）
A．R变大，Ｉ不变；Ｕ1变小，Ｕ2变小，Ｐ变小，
B．R变小，Ｉ变大，Ｕ1变小，Ｕ2变大，Ｐ变大，
C．R变小，Ｉ变大，Ｕ1变大，Ｕ2变小，Ｐ变小，
D．R变大，Ｉ变大；Ｕ1变小，Ｕ2变大，Ｐ变大，
6、把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）。下列说法正确的是( )
A．在滑动变阻器滑片向左移动的过程中，
电流表示数变大，电压表示数变大
B．电路的总功率最大值为10.8W
C．小灯泡的电功率最小值为0.75W
D．滑动变阻器允许调节的范围是18Ω～60Ω
7、图6(甲)所示的电路中，用电器R1上标有“6V 3W”的字样，当开关S1、S2同时闭合时，电流表示数为0．5A，则电压表测 两端的电压，其示数为 V．再将开关S2断开，电流表示数变为0．3A，则R1的实际功率为 W．
图6(乙)描绘了导体a和b的I—U图象，分析可知R2的图象与 的相同．
8、 如图所示，已知电源电压保持4.5V不变，电压表的量程为0—3V，滑动变阻器R的最大阻值是20Ω，小灯泡L标有“2.5V 1.25W”的字样，闭合开关后，当小灯泡下正常发光时，它的阻值为____________Ω，滑动变阻器接入电路的阻值为____________Ω。
若小灯泡的电阻不变，在此电路中小灯泡工作时的最小功率为_________W。
9、如图1所示电路，灯L上标有“12V 9W”字样，当开关S和都闭合，变阻器的滑片P移到a端时，灯恰好正常发光，电流表示数是1.25A，求：（1）变阻器的最大阻值是多少？（2）当开关S闭合，断开，变阻器的滑片P移到b端时，灯消耗的功率是多少？
10、在老师的指导下，小刚和小红通过实验探究“220V 60W”和“220V 15W”的白炽灯接到电路中哪个更亮．小刚的实验结论是“220V 60W”灯泡更亮，小红却得出了与小刚相反的结论．
（1）他们是怎样把两个灯泡接在照明电路中的？请完成下面虚线框内的电路连接．
（2）请说出小刚或小红实验结论成立的条件，并说明理由．
11．国产最新歼10A飞机在空中飞行时测定飞机相对空气的速度是用飞机头部的空速管来测定的，如图甲。空速管内有一个由压敏电阻Rx构成的传感器（传感器电阻随飞行速度增大而减小），压敏电阻阻值与飞行速度的关系见图乙。飞机在某一高度一定的气温下飞行，当飞行速度达到1020 m/s时，电表A的示数为1.5 A，电表V的示数为 V，电源电压为12V，R0的阻值为 欧。则当电表A的示数0.75A时，飞机的飞行速度是 米/秒。
12．将光敏电阻R和定值电阻R0、电流表、电压表连成电路，接在9V的电源上，光敏电阻值随光强变化关系如下表：(“光强”表示光强弱程度的物理量，符号为E，单位坎德拉(cd))
光强E/cd
1
2
3
4
5
6
光敏电阻R/Ω
18
9
6
4.5
3.6
3
若电压表的示数减小，表明光强在 (“增大”、“减小”或“不变”)。分析表中数据可知光强E=1.5cd时，光敏电阻的阻值R= Ω，此时电流表的示数为0.5A，则通电1分钟R0上产生的热量为 J。
13．小歆设计了一个测量物体重力的“托盘秤”，如图是原理示意图，其中的托盘用来放置被测物体，OBA是可绕O点转动的杠杆，R1是压力传感器（其电阻值会随所受压力大小变化而变化，变化关系如下表），R0为定值电阻，为显示重力大小的仪表（实质是一个量程为0—3V的电压表）。已知OB:OA=1:2，R0=100Ω，电源电压恒为3V（忽略托盘、杠杆及压杆的重力）。
压力F/N
0
50
100
150
200
250
300
电阻R1/Ω
300
250
200
150
100
50
0
(1)托盘上没放物体时，压力传感器R1的电阻值是 Ω。
(2)当托盘上放被测物体时，电压表的示数如图所示，则此时压力传感器R1上的电压是多少？
(3)第(2)题中被测物体的重力是多少？
14、在新农村建设中很多楼房顶上装有如图甲所示的太阳能热水器，图乙是内部水箱的结构示意图。S l是自动温控开关，当水温低于20℃时闭合，辅助加热电阻R开始加热；当水温达到60℃时断开，辅助加热电阻R停止加热。A、B是水箱中两个相同的实心圆柱体，密度为1.8×103kg／m3，悬挂在水箱顶部的压力传感开关S2上。当S2受到竖直向下的拉力达到16 N时闭合，电动水泵M开始向水箱注水；当拉力小于等于10N时，S2断开，电动水泵M停止注水。取g=10N／kg。求：
(1)若水箱内有100 kg的水，夜晚在辅助加热系统作用下，水温升高了20℃，水吸收的热量。 [C水=4.2×103J／(kg·℃)]
(2)A、B的体积均为500 cm3，A、B的总重力。
(3)正常情况下水箱中的水面最高时，A受到的浮力。(开关S2下的细绳和A、B间的细绳质量与体积均忽略不计。)
15、 如图3所示是一个电热毯的示意电路图，是电热毯中的电阻丝，R是与电热毯电阻丝串联的电阻，电热毯上标有“220V 100W”字样，S是控制电热毯处于加热状态或保温状态的开关。
（1）用学过的公式推理说明开关S断开时，电热毯是处于加热状态还是保温状态？
（2）若要求在保温时电流通过电阻丝每分钟有60J的电能转化为内能，电阻R的阻值是多大？
16、在某温度下，两个电路元件A和B中的电流与电压的关系如图所示。
（1）由图可知，元件 中的电流与它两端的电压之间的关系遵循欧姆定律。
（2）将A和B串联后接在电源两端，测得通过电路的电流为0.3A。求：
①元件A的电阻
②通电10分钟，元件A 消耗的电能
17、小理对家里的电磁炉进行研究，电磁炉的功率调节范围是120W～2200W，
(1)小理用电磁炉将质量为2kg的水从20℃加热到100℃，消耗了0.22kw·h的电能。水吸收的热量是多少？这时电磁炉的效率是多少?
(2)小理用电磁炉煮粥。先用大火将水开，后用小火煮．这段时间电功率随时间变化如图18所示问第8分钟通过电磁的电流是多少? [水的比热是4.2×103J/(kg. ℃)，家庭电路的电压为220V]
18、图33甲和图33乙是利用热敏电阻来测量温度的原理图．电源电压均为20V且保持不变，定值电阻R0的阻值为30Ω．则： (1)图33甲中电流表的示数为0．3A时，热敏电阻两端的电压和消耗的功率分别是多少？ (2)图33乙中电压表的量程为0—15V，热敏电阻R的阻值随温度的变化关系如图33丙所示，试求此电路能测量的最高温度．
伏安法测量小灯泡的功率
实验原理：伏安法测电功率的原理是P=UI，利用电压表和电流表分别测出小灯泡两端的电压和通过小灯泡的电流就可求出小灯泡的电功率。在额定电压下测出的电功率，就是额定功率。
实验器材：电源、电压表、电流表、开关、小灯泡、滑动变阻器、导线。
实验中注意事项：在连接电路时，开关始终要断开，滑动变阻器的猾片应放在最大阻值处。
1、下列电路图中电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R．在不改变电路连接的情况下，能测出小灯泡额定功率的是（ ）
A B C D
2、如图7所示的四种电路中，电阻RO已知，当通过闭合或断开电路中的不同开关时，不能测算出未知电阻Rx阻值的电路是
3、小星在做“测定小灯泡的额定功率”实验时，如图9所示，已知灯泡的额定电压是3．8V，其中电源是三节新的干电池（电压共4．5V），灯丝电阻大于10Ω，滑动变阻器上标有“10Ω 1A”字样．
（1）小星按图9甲连接电路并闭合开关后，发现灯泡不亮，但电压表有示数，则故障的原因可能是灯泡________．（选填“短路”或“开路”）
（2）小星排除故障后，当灯泡正常发光时电流表示数如图9乙所示，则灯泡的额定功率是________W．
（3）若电压表0～15V的量程损坏，换用0～3V的量程后，应将电压表的“—”接线柱连入图9甲中的________点，“3”接线柱接入图甲中的________点，也可测出灯泡的额定功率；实验过程中，当电压表的读数为________V时，灯泡正常发光．
4、小明想测额定电压为2.5V，正常工作电流小于0.3A的小灯泡的电阻。
次数
U/V
I/A
R/Ω
1
1.5
0.17
2
2
0.18
3
2.5
1
4
3
0.23
（1）上图是小明没有连接完的实物电路，请你用笔画线代替导线将实物图补充完整。（要求滑动变阻器连入电路的阻值最大）
（2）连接好电路后，小明进行了实验，记录的数据如下表所示。请仔细分析分析实验数据，回答以下问题：
①表中有一个明显的错误数据，请指出错误数据并分析产生的原因 。
②小灯泡正常发光时的电阻为 Ω。
（3）完成上述实验后，小明想用原电路测量一段电阻丝Rx的阻值（约10Ω）。他用电阻丝替换了灯泡，闭合开关，发现电压表已损坏，将其拆除，不改变其他电路元件的连接方式，小明也完成了实验。请简述实验步骤并写出计算Rx的最后表达式。（已知滑动变阻器的最大阻值为R0）
实验步骤： 。表达式：Rx= 。
5、小明想利用一块电流表和阻值已知的电阻R0测量未知电阻RX的阻值.小明选择了满足这个实验要求的实验器材，并连接了部分实验电路，如下图所示.
（1）为了测出电阻RX的阻值，请你只添加两根导线
完成上图所示的实验电路的连接.
（2）只闭合开关S1，电流表的示数用I1表示；
开关S1、S2都闭合时，电流表的示数用I2表示.
请你用I1、I2和R0表示RX.RX =_____________.
6、利用电源、滑动变阻器和定值电阻R0（阻值已知）以及两个电流表A1、A2来测量未知电阻Rx的阻值。同学们设计了如下图A、B、C三个电路。
（1）经过讨论，认为测量未知电阻Rx阻值的最佳方案为图_____ 电路。
（2）根据所选电路图，请用笔画线代替导线完成实物连接图。
（3）小宇在某次实验中，测得电流表A1的示数为I1，A2的示数为I2，则待测电阻Rx=_________。
（4）在某次测量中，小宇发现无论怎样移动滑动变阻器的滑片P，两个电流表A1、A2的示数始终相等，即I1=I2，由此判断出Rx处的故障是_______________。
（5）本实验中滑动变阻器的作用是：_______________和_______________________。
7、在“测量小灯泡的电阻”实验中，电源电压保持不变，
小灯泡的额定电压为2．5V。
⑴ 电路接通后，小明发现移动滑动变阻器的滑片使其接入电路的电阻减小时，电压表的示数也变小了，你认为电路连接中存在的错误是 。
⑵ 改正电路后，他将测得的数据及计算结果填在下面的表格中。 小灯泡正常发光时的电
阻为 Ω(保留一位小数)。
实验次数
1
2
3
4
电压U/V
1.0
1.5
2.0
2.5
电流I/A
0.20
0.22
0.26
0.30
电阻R/Ω
5.0
6.8
7.7
(3) 分析表中的数据发现，四次测量得到灯丝的电阻值变化很大，这说明 ▲ 。
(4) 小明还想测出一段电炉丝的电阻值，可是在连接电路时发现电流表已被烧坏；请你利用现有器材电压未知的电源(且电源电压不变)、量程合适的电压表、最大阻值为20Ω的滑动变阻器、开关各一个，导线若干)，帮助小明设计一个不移动电压表就能测出这段电炉丝阻值的电路。把你设计的实验电路图画在虚线框内(电炉丝的符号为“”)。
三、课后巩固
1、有甲、乙两盏电灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下工作发光时，其亮度是（ ）
A．乙灯比甲灯更亮 B．甲灯比乙灯更亮
C．两盏灯一样亮 D．无法判定哪盏灯更亮
2、在如图所示的电路中，电源电压为3伏特，电阻R的阻值为5欧姆，
滑动变阻器标有“20Ω 2A"字样，当滑片由A端滑到B端的过程中
A.电阻R两端的电压不断变大
B.电阻R的功率不断变小
C.滑动变阻器两端的电压不断变小
D.滑动变阻器的功率不断变大
3、酒精测试仪可检测机动车驾驶员是否酒后驾车，下图是它的原理图.图中酒精气体传感器的电阻随酒精气体浓度的增大而减小，R0为定值电阻.如果测试时电压表示数越大，表明
A．传感器的电阻越大 B．通过传感器的电流越小
C．测试到的酒精气体浓度越小D．测试到的酒精气体浓度越大
4、如右图所示的电路中，当滑动变阻器滑片P向右滑动过程中（ ）
A．电流表示数变小，电压表V1示数变大
B．电压表V1示数不变，灯L亮暗不变
C．电压表V2示数不变，灯L亮暗不变
D．电压表V2示数变大，电流表示数变小
5、如图，风速计是由风叶和改装的电流表构成。风速越大，风叶转动越快，电流表读数也越大。下图与这一过程的工作原理相同的是
6、如图为一个自制简易火警报警器的电路图。图中R1是定值电阻，R2是热敏电阻，其阻值会随温度的升高而减小，电流表和电压表放在值班室作为报警显示器。当R2附近发生火情时，值班人员看到电流表 和电压表 的示数变化情况是
A. 表示数变小， 表示数变小
B. 表示数变小， 表示数变大
C. 表示数变大， 表示数变大
D. 表示数变大， 表示数变小
7、在图16所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是 ( )
(A)灯L1断路。 (B)灯Ll短路。
(C)灯L2断路。 (D)灯L2短路
8.如图5所示，闭合开关后，灯泡不亮，但电流表仍然有示数，电压表读数为零。滑动变阻器的滑片向右移，电流表的示数有变化，其故障原因可能是（ ）
A．滑动变阻器接触不良
B．开关接触不良
C．小灯泡两端短路
D．灯泡的灯丝断了
9、图31是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则 ( ) A．向油箱里加油时，电流表示数变大?
B．燃油消耗下降时，电流表示数变大? C．燃油全部耗尽时，电流表将被烧坏?
D．油箱加油过满时，电流表将被烧坏
10、在图21所示的电路中，电源电压为6V。当开关K闭合时，只有一只灯泡发光，且电压表V的示数为6V。产生这一现象的原因可能是 ( )
(A)灯L1短路。 (B)灯L2短路。
(C)灯L1断路。 (D)灯L2断路。
11、如图4是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是
A．L1断路 B．L1短路
C．L2断路 D．L2短路
12、如图所示，粗心的小明把电流表当作电压表接在了Ll的两端。
此时如果闭合开关，一定会发生
A．电源短路 B．电流表损坏
C．L1不亮 D．L2的灯丝烧断
13、 如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明
A．灯泡L1的阻值大于灯泡L2的阻值
B．灯泡L1的额定功率大于灯泡L2的额定功率
C．灯泡L1两端的电压小于灯炮L2两端的电压
D．通过灯泡L1的电流大于通过灯炮L2的电流
14、图是一种恒温式电烙铁的电路图，在不用电烙铁焊按时，断开开关S，
使它处于保温状态；需要焊接时，闭合开关S就能很快达到焊接温度．
若电烙铁的规格是“220V 40W”，且R′=R．则保温时电路消耗的总功率为
A．20W B．40W C．60W D．80W
15、将标有“3V 1.5W”字样的小灯泡L1与额定电压为6V的小灯泡L2并联接在电源上, L1正常发光, L2较暗,此时干路中的总电流为1.1A.
L1正常发光时通过的电流为___________A; L2的电阻值为________Ω
若将L1、L2串联到另一可调的电源上, L2的最大功率为_________W
16、图所示电路，电源电压不变，灯泡L标有“6V 3w”字样。当S闭合，S1、S2断开，滑片P从b端滑到中点时，电流表的示数变化了0.1A，此时电压表的示数为6V；保持滑片P的位置不变，闭合S1、S2，电流表的示数又变化了2A。则电源电压和定值电阻R0的阻值分别为
A．8V 16Ω B．8V 4Ω
C．1 0V 16Ω D．10V 8Ω
17、家用电能表的盘面上，标有3000R/kwh的字样，当接入一个用电器正常工作时，1min内电能表的转盘转了15转，则该电器消耗的实际功率是
A、5W B、500W C、300W D、3KW
18、如图所示，电源电压为6V且保持不变，滑动变阻器的最大阻值为20?，定值电阻R0为5?。闭合开关后，移动滑片，发现能使电流表（“0--0.6A”或“0--3A”）和电压表（“0--3V”或“0--15V”）的指针同时达到满刻度线。则R0的电功率与电流的关系图像可能是（ ）
19、下表为一台电烤箱的铭牌，其内部简化电路如图12所示，R1和R2均为电热丝。
求： (1) 电烤箱在高温档正常工作15min所消耗的电能；
(2) 电烤箱在低温档正常工作时，R2的阻值是多少；
（3）假设在用电高峰时，家庭电路实际电压为200V，电烤箱在高温档的实际功率是多少（实际功率计算结果保留到小数点后1位）
20、如图6所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（ ）
21、如图13中的甲图是小明同学在“测量小灯泡电阻”的实验中所连接的实物图，灯泡的额定电压是2.5V，电阻约为9Ω。
图13
（1）、为了尽可能减小误差，请你帮助小明将电流表、电压表正确连入电路。
（2）、在闭合开关前，应将滑片放在＿＿＿＿＿（选填“A”或“B”）端。
（3）、调节滑动变阻器，当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡此时的电阻是＿＿＿＿＿＿Ω。
（4）、小明分别测出了灯泡在暗、亮、很亮三种情况下灯泡的电阻值，发现阻值不相等，他检查操作过程无失误，请你帮助小明分析造成这种结果的原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
22、一个额定电压是6V的小灯泡，其正常工作时通过的电流约为0.3A。小明想测定这个小灯泡的额定功率，实验室中有如下器材：?电流表、电压表、开关各一个，三个规格分别为“10Ω lA”、“50Ω O 5A'’和“1kΩ IA"的滑动变阻器，导线若干，电源(电压为12V)。
(1)小明设汁了如图10所示电路图，通过分析认为小明应选用规格为 的滑动变阻器。
(2)图Il已连接了部分电路。请你根据图10所示电路图．用笔画线代替导线，将电路连接完整。
(3)小明正确选择了滑动变阻器，将图ll的电路补充连接后，闭合开关，发现灯泡发 光较暗，电流表有示数．任意移动滑动变阻器的滑片，电压表示数不变(示数不为零)且小于6V。具体原因是
(4)小明排除故障后，继续实验。当电压表的示数为6V时．电流表的示数(如图12所示)为 A，小灯泡的额定功率是? ??W。
(5)不改变上面连好的电路，还可以完成的实验有：(写出一个即可)。
23、在 “测量定值电阻阻值”和“测量小灯泡电功率”的实验中：
(1)婷婷正确连接好电路后，闭合开关，移动滑动变阻器的滑片到某一位置时，观察到电流表示数为0.2A，电压表示数如图甲所示，则定值电阻阻值为 Ω。
(2)婷婷仅把这一次实验测得的阻值作为最后的结果，你认
为合适吗? ，理由是 。
(3)测出电阻后，婷婷将电路中的定值电阻换成了一个额定
电压为2.5V的小灯泡，测量小灯泡的电功率，图乙是
婷婷重新连接的不完整的电路，请你用笔代替导线将实物电路连接
完整。（要求：滑片P向右移动时，小灯泡变亮）
(4)闭合开关后，调节滑动变阻器滑片P，使电压表示数为 V时，小灯泡正常发光，如果此时电流表示数如图丙所示，则小灯泡的额定功率是 W。
(5)另一实验小组同学，按正确方法完成实验后，分别绘制了“定值电阻”和“小灯泡”的U—I图像如丁图所示，则表示“定值电阻”的U—I图像的是 (填“甲”或“乙”)，这样判断的依据是 。
课 题
电路探秘、电功率
教学目的
1、正确使用电流表测量电路中的电流 2、正确使用电压表测量电路中的电压
3、应用欧姆定律解决简单的电学问题(不超过两个电阻的电路)
4、用电压表和电流表测导体的电阻
5 测定小灯泡的电功率
①说明伏安法测量小灯泡的电功率的实验原理 ②绘制实验的电路图
③测定小灯泡的额定功率和实际功率④收集和整理实验数据得出实验结论
教学内容
欧姆定律及其应用
1、欧姆定律的表述：导体中电流，跟导体两端的电压成正比，跟导体的电阻成反比。
2、数学表达式及变形公式：I=U/R。U=IR,R=U/I
3、欧姆定律的应用
电流（I ）
电压（V）
电阻（R）
串联电路
I＝I1＝I2
U=U1＋U2
R＝R1＋R2
并联电路
I＝I1＋I2
U=U1=U2
1/R＝1/R1+1/R2
(1）、串联电路是分压电路，在串联电路中，电阻越大的，分的电压越 （多或少）；并联电路是分流电路，在并联电路中，电阻越大的分的电流越 （多或少）。
（2)、在串联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或小）；在并联电路中，当只有其中一个电阻的阻值变大时，它的总电阻将变 （大或小）。
（3）、有公式I=U/R得，当电压不变时，电阻越大，电流就越 （大或小）；有公式U=IR得，通过电阻的电流越大，它两端的电压也越 （大或小）；
（4）、 是断路； 短路。
（5）、电流表的特点是电阻很 （大或小），通常相当于 ，电压表的特点是电阻很 （大或小），通常相当于 。
1. 在如图所示的电路中，电源电压不变。当开关S闭合时，
电流表的示数为0.8A，当开关S断开后，
电流表的示数改变了0.5A，则R1与R2的阻值为（ ）
A. 13：5 B. 3：5 C. 5：3 D. 5：13
2、 两个定值电阻，甲标有“16Ω 1.5A”，乙标有“22Ω 0.5A”。现把它们串联起来，则该串联电路两端允许加的最高电压是( )
A、57V B、41V C、35V D、19V
3、如图所示的电路中，当开关断开，甲乙两表为电流表时，
示数之比为I甲：I乙=2：3；当开关S闭合，甲乙两表为
电压表时，则两表的示数之比U甲：U乙为（ ）
A.3：1 B.1：3 C.3：2 D.2：1
4、 如图所示的电路中，电源电压保持不变。闭合开关S，当滑动变阻器的滑片P由a向b移动的过程中（ ）
A. 电流表的示数减小，电压表的示数增大
B. 电流表的示数增大，电压表的示数减小
C. 电流表和电压表的示数都减小
D. 电流表和电压表的示数都增大
5、在图所示的电路中，电源电压保持不变，当开关S闭合，滑动变阻器的滑片P向右移动时，电流表和电压表的示数的变化情况分别为( )
A．电流表的示数变小，电压表的示数变大
B．电流表的示数变大，电压表的示数变小
C．电流表的示数变小，电压表的示数不变
D．电流表的示数变小，电压表的示数变小
6、学习电学知识后，科学兴趣小组对亮度可调的应急灯进行了探究，发现它的亮度调节开关相当于一个滑动变阻器，电路如图所示。闭合开关，用电压表和电流表对其进行测量，调节滑动变阻器使灯泡变亮的过程中，电压表和电流表的示数变化（电压保持不变）（ ）
A．电流表A的示数变小 B．电压表V1的示数变大
C．电压表V1的示数变小 D．电压表V2的示数不变
7、如图所示．物体M在水平导轨上平移时．带动滑动变阻器的滑片P移动，通过电压表显示的数据，可反映出物休移动距离的大小．下列说法正确的是（ ）
A．物体M不动时，电流表、电压表都没有示数
B．物体M不动时．电流表有示数，电压表没有示数
C．物体M向右移动时．电流表、电压表示数都增大
D．物休M向右移动时，电流表示数不变，电压表示数增大
8、如图所示甲、乙电路中，电源电压保持不变，闭合开关S并将滑动变阻器的滑片P都向右移动，电表的示数将（ ）
A、电压表和电流表都变小
B、电压表变大，电流表不变
C、电压表变小，电流表不变
D、电压表变大，电流表变小
电路故障分析
①短路：电路被短路部分有电流通过（电流表有示数）被短路两点之间没有电压（电压表无示数）
②断路：电路断路部分没有电流通过（电流表无示数）断路两点之间有电压，断路同侧导线两点无电压
1、如图所示的电路中，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是( )
A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路
2、如图所示，若开关S闭合后，灯L1、L2均不亮，小华同学利用一根导线去查找电路故障，当她将导线连接在灯L1两端时，两灯均不亮，将导线连接在灯L2两端时，灯L1亮而灯L2不亮.由此可以判断（ ）
A．灯L1短路 B．灯L2短路
C．灯L1断路 D．灯L2断路
3、如图所示的电路中电源电压为3V，当闭合S后，发现其中一只灯亮，另一只灯不亮，用电压表分别测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是_______；如发现L1、L2均不亮，用电压表测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是______
4、在图15所示的电路中,电源电压不变。闭合开关K，电路正常工作。一段时间后，发现其中一个电压表示数变大，则 （ ）
(A)灯L可能变亮。(B)灯L亮度可能不变。
(C)电阻R可能断路。(D)电阻R可能短路。
5、同学做电学实验，电路如图所示，开关闭合后，小灯泡发光，两电表均有示数，在实验过程中，突然电灯熄灭、电压表示数增大、电流表示数几乎为零。请判断出现该现象的原因可能是（ ）
A. 灯泡被短路 B. 开关被断开
C. 灯丝被烧断 D. 滑动变阻器被烧断
6、工人师傅常用一只标有“220V 400W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中每个支路的情况，如图所示。当只闭合S、S1时L0不亮；当只闭合S、S2时L0和L2都呈暗红色；当只闭 合S、S3时L0正常发光。由此可以判断
A．L1所在支路短路 B．L2所在支路短路
C．L3所在支路短路 D．各支路均完好
7、如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现L1亮，L2不亮。对此有下列几种猜想，其中可能的是( )
① L2灯丝断了，灯座未短路 ② 灯泡L2的电阻太小
③ 灯泡L2两端电压较大 ④ 通过灯泡L1、L2电流不等
⑤ 灯泡L2的灯座被短路 ⑥ 灯泡L1、L2的额定功率不同
A．① B．①③⑥ C．③④ D．②⑤⑥
8、如图所示，两盏相同的电灯闭合开关后都能发光。过一会儿，两盏电灯突然都不亮了，且电压表和电流表的示数均变为零，此时电路发生的故障可能是（ ）
A．电灯L1灯丝断了 B．电灯L2灯丝断了
C．电灯L1短路 D．电灯L2短路
纯电阻电功率计算
1. 电功率（P）：电流在单位时间内做的功。单位有：瓦特(国际)；常用单位有：千瓦
2. 计算电功率公式：P=UI=W/t（式中单位P→瓦(w)；W→焦；t→秒；U→伏（V）；I→安（A）
3．计算电功率还可用右公式：P=I2R和P=U2/R
4．额定电压（U0）：用电器正常工作的电压。
5．额定功率（P0）：用电器在额定电压下的功率。
6．实际电压（U）：实际加在用电器两端的电压。
7．实际功率（P）：用电器在实际电压下的功率。
1、标有“6V 6W”和“6V 3W”的灯泡和串联接在某电源上，设灯丝电阻不变，则（ ）
A. 通过灯、的电流之比为2：1 B. 灯、的实际功率之比为1：2
C. 电源电压为12V时，、均正常发光 D. 电源电压为9V时，正常发光
2、标有“220V、40W”的灯泡接在电压为110伏特的电源上，它的实际功率应为 （ ）
A．8瓦 B．10瓦。C．20瓦。 D．30瓦。
3. 如图所示是电阻甲和乙的U-I图像，下列说法中正确的是（ ）
A．电阻甲和乙都是阻值不变的电阻
B．当乙两端电压为2V时，R乙=5Ω
C．甲、乙串联在电路中，当电路电流为0.2A时，电源电压为2V
D．甲、乙并联在电路中，当电源电压为2V时，电路总功率为1.2W
4、现有为“12V 8W”和为“6V 2W”的两盏电灯，把它们与“20Ω 1A”的滑动变阻器串联后，接在18V的电源上，如图1所示，开关闭合后，当滑动变阻器R'的滑片P从a端向b端滑动的过程中，下列说法正确的是（ ）
A. 两灯都变亮，且首先正常发光 B. 两灯灯丝电阻不同
C. 因为的额定功率大，所以比更亮
D . 两灯都变亮，且可能先烧毁
5、在夏季傍晚时用户家中的灯泡常常会变暗，（设干路电流为Ｉ，总电阻为R，导线电压为Ｕ1，灯泡两端的电压为Ｕ2，消耗的功率为Ｐ），产生这种现象的原因是：傍晚用电器增多，使 （ ）
A．R变大，Ｉ不变；Ｕ1变小，Ｕ2变小，Ｐ变小，
B．R变小，Ｉ变大，Ｕ1变小，Ｕ2变大，Ｐ变大，
C．R变小，Ｉ变大，Ｕ1变大，Ｕ2变小，Ｐ变小，
D．R变大，Ｉ变大；Ｕ1变小，Ｕ2变大，Ｐ变大，
6、把标有“6V 3W”的小灯泡与最大阻值为100Ω的滑动变阻器连接在电源电压恒为18V的电路中，各电表选择的量程如图所示，要求闭合开关后两电表的示数均不超过所选量程，且灯泡两端电压不允许超过额定值（灯丝电阻不变）。下列说法正确的是( )
A．在滑动变阻器滑片向左移动的过程中，
电流表示数变大，电压表示数变大
B．电路的总功率最大值为10.8W
C．小灯泡的电功率最小值为0.75W
D．滑动变阻器允许调节的范围是18Ω～60Ω
7、图6(甲)所示的电路中，用电器R1上标有“6V 3W”的字样，当开关S1、S2同时闭合时，电流表示数为0．5A，则电压表测 两端的电压，其示数为 V．再将开关S2断开，电流表示数变为0．3A，则R1的实际功率为 W．
图6(乙)描绘了导体a和b的I—U图象，分析可知R2的图象与 的相同．
8、 如图所示，已知电源电压保持4.5V不变，电压表的量程为0—3V，滑动变阻器R的最大阻值是20Ω，小灯泡L标有“2.5V 1.25W”的字样，闭合开关后，当小灯泡下正常发光时，它的阻值为____________Ω，滑动变阻器接入电路的阻值为____________Ω。
若小灯泡的电阻不变，在此电路中小灯泡工作时的最小功率为_________W。
9、如图1所示电路，灯L上标有“12V 9W”字样，当开关S和都闭合，变阻器的滑片P移到a端时，灯恰好正常发光，电流表示数是1.25A，求：（1）变阻器的最大阻值是多少？（2）当开关S闭合，断开，变阻器的滑片P移到b端时，灯消耗的功率是多少？
10、在老师的指导下，小刚和小红通过实验探究“220V 60W”和“220V 15W”的白炽灯接到电路中哪个更亮．小刚的实验结论是“220V 60W”灯泡更亮，小红却得出了与小刚相反的结论．
（1）他们是怎样把两个灯泡接在照明电路中的？请完成下面虚线框内的电路连接．
（2）请说出小刚或小红实验结论成立的条件，并说明理由．
11．国产最新歼10A飞机在空中飞行时测定飞机相对空气的速度是用飞机头部的空速管来测定的，如图甲。空速管内有一个由压敏电阻Rx构成的传感器（传感器电阻随飞行速度增大而减小），压敏电阻阻值与飞行速度的关系见图乙。飞机在某一高度一定的气温下飞行，当飞行速度达到1020 m/s时，电表A的示数为1.5 A，电表V的示数为 V，电源电压为12V，R0的阻值为 欧。则当电表A的示数0.75A时，飞机的飞行速度是 米/秒。
12．将光敏电阻R和定值电阻R0、电流表、电压表连成电路，接在9V的电源上，光敏电阻值随光强变化关系如下表：(“光强”表示光强弱程度的物理量，符号为E，单位坎德拉(cd))
光强E/cd
1
2
3
4
5
6
光敏电阻R/Ω
18
9
6
4.5
3.6
3
若电压表的示数减小，表明光强在 (“增大”、“减小”或“不变”)。分析表中数据可知光强E=1.5cd时，光敏电阻的阻值R= Ω，此时电流表的示数为0.5A，则通电1分钟R0上产生的热量为 J。
13．小歆设计了一个测量物体重力的“托盘秤”，如图是原理示意图，其中的托盘用来放置被测物体，OBA是可绕O点转动的杠杆，R1是压力传感器（其电阻值会随所受压力大小变化而变化，变化关系如下表），R0为定值电阻，为显示重力大小的仪表（实质是一个量程为0—3V的电压表）。已知OB:OA=1:2，R0=100Ω，电源电压恒为3V（忽略托盘、杠杆及压杆的重力）。
压力F/N
0
50
100
150
200
250
300
电阻R1/Ω
300
250
200
150
100
50
0
(1)托盘上没放物体时，压力传感器R1的电阻值是 Ω。
(2)当托盘上放被测物体时，电压表的示数如图所示，则此时压力传感器R1上的电压是多少？
(3)第(2)题中被测物体的重力是多少？
14、在新农村建设中很多楼房顶上装有如图甲所示的太阳能热水器，图乙是内部水箱的结构示意图。S l是自动温控开关，当水温低于20℃时闭合，辅助加热电阻R开始加热；当水温达到60℃时断开，辅助加热电阻R停止加热。A、B是水箱中两个相同的实心圆柱体，密度为1.8×103kg／m3，悬挂在水箱顶部的压力传感开关S2上。当S2受到竖直向下的拉力达到16 N时闭合，电动水泵M开始向水箱注水；当拉力小于等于10N时，S2断开，电动水泵M停止注水。取g=10N／kg。求：
(1)若水箱内有100 kg的水，夜晚在辅助加热系统作用下，水温升高了20℃，水吸收的热量。 [C水=4.2×103J／(kg·℃)]
(2)A、B的体积均为500 cm3，A、B的总重力。
(3)正常情况下水箱中的水面最高时，A受到的浮力。(开关S2下的细绳和A、B间的细绳质量与体积均忽略不计。)
15、 如图3所示是一个电热毯的示意电路图，是电热毯中的电阻丝，R是与电热毯电阻丝串联的电阻，电热毯上标有“220V 100W”字样，S是控制电热毯处于加热状态或保温状态的开关。
（1）用学过的公式推理说明开关S断开时，电热毯是处于加热状态还是保温状态？
（2）若要求在保温时电流通过电阻丝每分钟有60J的电能转化为内能，电阻R的阻值是多大？
16、在某温度下，两个电路元件A和B中的电流与电压的关系如图所示。
（1）由图可知，元件 中的电流与它两端的电压之间的关系遵循欧姆定律。
（2）将A和B串联后接在电源两端，测得通过电路的电流为0.3A。求：
①元件A的电阻
②通电10分钟，元件A 消耗的电能
17、小理对家里的电磁炉进行研究，电磁炉的功率调节范围是120W～2200W，
(1)小理用电磁炉将质量为2kg的水从20℃加热到100℃，消耗了0.22kw·h的电能。水吸收的热量是多少？这时电磁炉的效率是多少?
(2)小理用电磁炉煮粥。先用大火将水开，后用小火煮．这段时间电功率随时间变化如图18所示问第8分钟通过电磁的电流是多少? [水的比热是4.2×103J/(kg. ℃)，家庭电路的电压为220V]
18、图33甲和图33乙是利用热敏电阻来测量温度的原理图．电源电压均为20V且保持不变，定值电阻R0的阻值为30Ω．则： (1)图33甲中电流表的示数为0．3A时，热敏电阻两端的电压和消耗的功率分别是多少？ (2)图33乙中电压表的量程为0—15V，热敏电阻R的阻值随温度的变化关系如图33丙所示，试求此电路能测量的最高温度．
伏安法测量小灯泡的功率
实验原理：伏安法测电功率的原理是P=UI，利用电压表和电流表分别测出小灯泡两端的电压和通过小灯泡的电流就可求出小灯泡的电功率。在额定电压下测出的电功率，就是额定功率。
实验器材：电源、电压表、电流表、开关、小灯泡、滑动变阻器、导线。
实验中注意事项：在连接电路时，开关始终要断开，滑动变阻器的猾片应放在最大阻值处。
1、下列电路图中电源电压U保持不变，小灯泡的额定电压为U0，且U＞U0，定值电阻的阻值为R．在不改变电路连接的情况下，能测出小灯泡额定功率的是（ ）
A B C D
2、如图7所示的四种电路中，电阻RO已知，当通过闭合或断开电路中的不同开关时，不能测算出未知电阻Rx阻值的电路是
3、小星在做“测定小灯泡的额定功率”实验时，如图9所示，已知灯泡的额定电压是3．8V，其中电源是三节新的干电池（电压共4．5V），灯丝电阻大于10Ω，滑动变阻器上标有“10Ω 1A”字样．
（1）小星按图9甲连接电路并闭合开关后，发现灯泡不亮，但电压表有示数，则故障的原因可能是灯泡________．（选填“短路”或“开路”）
（2）小星排除故障后，当灯泡正常发光时电流表示数如图9乙所示，则灯泡的额定功率是________W．
（3）若电压表0～15V的量程损坏，换用0～3V的量程后，应将电压表的“—”接线柱连入图9甲中的________点，“3”接线柱接入图甲中的________点，也可测出灯泡的额定功率；实验过程中，当电压表的读数为________V时，灯泡正常发光．
4、小明想测额定电压为2.5V，正常工作电流小于0.3A的小灯泡的电阻。
次数
U/V
I/A
R/Ω
1
1.5
0.17
2
2
0.18
3
2.5
1
4
3
0.23
（1）上图是小明没有连接完的实物电路，请你用笔画线代替导线将实物图补充完整。（要求滑动变阻器连入电路的阻值最大）
（2）连接好电路后，小明进行了实验，记录的数据如下表所示。请仔细分析分析实验数据，回答以下问题：
①表中有一个明显的错误数据，请指出错误数据并分析产生的原因 。
②小灯泡正常发光时的电阻为 Ω。
（3）完成上述实验后，小明想用原电路测量一段电阻丝Rx的阻值（约10Ω）。他用电阻丝替换了灯泡，闭合开关，发现电压表已损坏，将其拆除，不改变其他电路元件的连接方式，小明也完成了实验。请简述实验步骤并写出计算Rx的最后表达式。（已知滑动变阻器的最大阻值为R0）
实验步骤： 。表达式：Rx= 。
5、小明想利用一块电流表和阻值已知的电阻R0测量未知电阻RX的阻值.小明选择了满足这个实验要求的实验器材，并连接了部分实验电路，如下图所示.
（1）为了测出电阻RX的阻值，请你只添加两根导线
完成上图所示的实验电路的连接.
（2）只闭合开关S1，电流表的示数用I1表示；
开关S1、S2都闭合时，电流表的示数用I2表示.
请你用I1、I2和R0表示RX.RX =_____________.
6、利用电源、滑动变阻器和定值电阻R0（阻值已知）以及两个电流表A1、A2来测量未知电阻Rx的阻值。同学们设计了如下图A、B、C三个电路。
（1）经过讨论，认为测量未知电阻Rx阻值的最佳方案为图_____ 电路。
（2）根据所选电路图，请用笔画线代替导线完成实物连接图。
（3）小宇在某次实验中，测得电流表A1的示数为I1，A2的示数为I2，则待测电阻Rx=_________。
（4）在某次测量中，小宇发现无论怎样移动滑动变阻器的滑片P，两个电流表A1、A2的示数始终相等，即I1=I2，由此判断出Rx处的故障是_______________。
（5）本实验中滑动变阻器的作用是：_______________和_______________________。
7、在“测量小灯泡的电阻”实验中，电源电压保持不变，
小灯泡的额定电压为2．5V。
⑴ 电路接通后，小明发现移动滑动变阻器的滑片使其接入电路的电阻减小时，电压表的示数也变小了，你认为电路连接中存在的错误是 。
⑵ 改正电路后，他将测得的数据及计算结果填在下面的表格中。 小灯泡正常发光时的电
阻为 Ω(保留一位小数)。
实验次数
1
2
3
4
电压U/V
1.0
1.5
2.0
2.5
电流I/A
0.20
0.22
0.26
0.30
电阻R/Ω
5.0
6.8
7.7
(3) 分析表中的数据发现，四次测量得到灯丝的电阻值变化很大，这说明 ▲ 。
(4) 小明还想测出一段电炉丝的电阻值，可是在连接电路时发现电流表已被烧坏；请你利用现有器材电压未知的电源(且电源电压不变)、量程合适的电压表、最大阻值为20Ω的滑动变阻器、开关各一个，导线若干)，帮助小明设计一个不移动电压表就能测出这段电炉丝阻值的电路。把你设计的实验电路图画在虚线框内(电炉丝的符号为“”)。
三、课后巩固
1、有甲、乙两盏电灯，甲灯上标有“36V 60W”，乙灯上标有“220V 60W”，当它们分别在其额定电压下工作发光时，其亮度是（ ）
A．乙灯比甲灯更亮 B．甲灯比乙灯更亮
C．两盏灯一样亮 D．无法判定哪盏灯更亮
2、在如图所示的电路中，电源电压为3伏特，电阻R的阻值为5欧姆，
滑动变阻器标有“20Ω 2A"字样，当滑片由A端滑到B端的过程中
A.电阻R两端的电压不断变大
B.电阻R的功率不断变小
C.滑动变阻器两端的电压不断变小
D.滑动变阻器的功率不断变大
3、酒精测试仪可检测机动车驾驶员是否酒后驾车，下图是它的原理图.图中酒精气体传感器的电阻随酒精气体浓度的增大而减小，R0为定值电阻.如果测试时电压表示数越大，表明
A．传感器的电阻越大 B．通过传感器的电流越小
C．测试到的酒精气体浓度越小D．测试到的酒精气体浓度越大
4、如右图所示的电路中，当滑动变阻器滑片P向右滑动过程中（ ）
A．电流表示数变小，电压表V1示数变大
B．电压表V1示数不变，灯L亮暗不变
C．电压表V2示数不变，灯L亮暗不变
D．电压表V2示数变大，电流表示数变小
5、如图，风速计是由风叶和改装的电流表构成。风速越大，风叶转动越快，电流表读数也越大。下图与这一过程的工作原理相同的是
6、如图为一个自制简易火警报警器的电路图。图中R1是定值电阻，R2是热敏电阻，其阻值会随温度的升高而减小，电流表和电压表放在值班室作为报警显示器。当R2附近发生火情时，值班人员看到电流表 和电压表 的示数变化情况是
A. 表示数变小， 表示数变小
B. 表示数变小， 表示数变大
C. 表示数变大， 表示数变大
D. 表示数变大， 表示数变小
7、在图16所示的电路中，电源电压不变。闭合开关K后，灯L1、L2都发光，—段时间后，其中的一盏灯突然变亮，而电压表Vl的示数变小，电压表V2的示数变大，则产生这一现象的原因是 ( )
(A)灯L1断路。 (B)灯Ll短路。
(C)灯L2断路。 (D)灯L2短路
8.如图5所示，闭合开关后，灯泡不亮，但电流表仍然有示数，电压表读数为零。滑动变阻器的滑片向右移，电流表的示数有变化，其故障原因可能是（ ）
A．滑动变阻器接触不良
B．开关接触不良
C．小灯泡两端短路
D．灯泡的灯丝断了
9、图31是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则 ( ) A．向油箱里加油时，电流表示数变大?
B．燃油消耗下降时，电流表示数变大? C．燃油全部耗尽时，电流表将被烧坏?
D．油箱加油过满时，电流表将被烧坏
10、在图21所示的电路中，电源电压为6V。当开关K闭合时，只有一只灯泡发光，且电压表V的示数为6V。产生这一现象的原因可能是 ( )
(A)灯L1短路。 (B)灯L2短路。
(C)灯L1断路。 (D)灯L2断路。
11、如图4是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1亮，灯L2不亮，电流表和电压表均有读数．则故障原因可能是
A．L1断路 B．L1短路
C．L2断路 D．L2短路
12、如图所示，粗心的小明把电流表当作电压表接在了Ll的两端。
此时如果闭合开关，一定会发生
A．电源短路 B．电流表损坏
C．L1不亮 D．L2的灯丝烧断
13、 如图所示，将两只额定电压相同的灯泡L1、L2串联在电路中，闭合开关S后，发现灯泡L1较亮，灯泡L2较暗，此现象说明
A．灯泡L1的阻值大于灯泡L2的阻值
B．灯泡L1的额定功率大于灯泡L2的额定功率
C．灯泡L1两端的电压小于灯炮L2两端的电压
D．通过灯泡L1的电流大于通过灯炮L2的电流
14、图是一种恒温式电烙铁的电路图，在不用电烙铁焊按时，断开开关S，
使它处于保温状态；需要焊接时，闭合开关S就能很快达到焊接温度．
若电烙铁的规格是“220V 40W”，且R′=R．则保温时电路消耗的总功率为
A．20W B．40W C．60W D．80W
15、将标有“3V 1.5W”字样的小灯泡L1与额定电压为6V的小灯泡L2并联接在电源上, L1正常发光, L2较暗,此时干路中的总电流为1.1A.
L1正常发光时通过的电流为___________A; L2的电阻值为________Ω
若将L1、L2串联到另一可调的电源上, L2的最大功率为_________W
16、图所示电路，电源电压不变，灯泡L标有“6V 3w”字样。当S闭合，S1、S2断开，滑片P从b端滑到中点时，电流表的示数变化了0.1A，此时电压表的示数为6V；保持滑片P的位置不变，闭合S1、S2，电流表的示数又变化了2A。则电源电压和定值电阻R0的阻值分别为
A．8V 16Ω B．8V 4Ω
C．1 0V 16Ω D．10V 8Ω
17、家用电能表的盘面上，标有3000R/kwh的字样，当接入一个用电器正常工作时，1min内电能表的转盘转了15转，则该电器消耗的实际功率是
A、5W B、500W C、300W D、3KW
18、如图所示，电源电压为6V且保持不变，滑动变阻器的最大阻值为20?，定值电阻R0为5?。闭合开关后，移动滑片，发现能使电流表（“0--0.6A”或“0--3A”）和电压表（“0--3V”或“0--15V”）的指针同时达到满刻度线。则R0的电功率与电流的关系图像可能是（ ）
19、下表为一台电烤箱的铭牌，其内部简化电路如图12所示，R1和R2均为电热丝。
求： (1) 电烤箱在高温档正常工作15min所消耗的电能；
(2) 电烤箱在低温档正常工作时，R2的阻值是多少；
（3）假设在用电高峰时，家庭电路实际电压为200V，电烤箱在高温档的实际功率是多少（实际功率计算结果保留到小数点后1位）
20、如图6所示，几个同学在只有电流表或电压表时，利用一个已知阻值的电阻R0设计了四个测未知电阻Rx的电路，其中不可行的是（ ）
21、如图13中的甲图是小明同学在“测量小灯泡电阻”的实验中所连接的实物图，灯泡的额定电压是2.5V，电阻约为9Ω。
图13
（1）、为了尽可能减小误差，请你帮助小明将电流表、电压表正确连入电路。
（2）、在闭合开关前，应将滑片放在＿＿＿＿＿（选填“A”或“B”）端。
（3）、调节滑动变阻器，当小灯泡正常发光时，电流表示数如图乙所示，则小灯泡此时的电阻是＿＿＿＿＿＿Ω。
（4）、小明分别测出了灯泡在暗、亮、很亮三种情况下灯泡的电阻值，发现阻值不相等，他检查操作过程无失误，请你帮助小明分析造成这种结果的原因是＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿＿。
22、一个额定电压是6V的小灯泡，其正常工作时通过的电流约为0.3A。小明想测定这个小灯泡的额定功率，实验室中有如下器材：?电流表、电压表、开关各一个，三个规格分别为“10Ω lA”、“50Ω O 5A'’和“1kΩ IA"的滑动变阻器，导线若干，电源(电压为12V)。
(1)小明设汁了如图10所示电路图，通过分析认为小明应选用规格为 的滑动变阻器。
(2)图Il已连接了部分电路。请你根据图10所示电路图．用笔画线代替导线，将电路连接完整。
(3)小明正确选择了滑动变阻器，将图ll的电路补充连接后，闭合开关，发现灯泡发 光较暗，电流表有示数．任意移动滑动变阻器的滑片，电压表示数不变(示数不为零)且小于6V。具体原因是
(4)小明排除故障后，继续实验。当电压表的示数为6V时．电流表的示数(如图12所示)为 A，小灯泡的额定功率是? ??W。
(5)不改变上面连好的电路，还可以完成的实验有：(写出一个即可)。
23、在 “测量定值电阻阻值”和“测量小灯泡电功率”的实验中：
(1)婷婷正确连接好电路后，闭合开关，移动滑动变阻器的滑片到某一位置时，观察到电流表示数为0.2A，电压表示数如图甲所示，则定值电阻阻值为 Ω。
(2)婷婷仅把这一次实验测得的阻值作为最后的结果，你认
为合适吗? ，理由是 。
(3)测出电阻后，婷婷将电路中的定值电阻换成了一个额定
电压为2.5V的小灯泡，测量小灯泡的电功率，图乙是
婷婷重新连接的不完整的电路，请你用笔代替导线将实物电路连接
完整。（要求：滑片P向右移动时，小灯泡变亮）
(4)闭合开关后，调节滑动变阻器滑片P，使电压表示数为 V时，小灯泡正常发光，如果此时电流表示数如图丙所示，则小灯泡的额定功率是 W。
(5)另一实验小组同学，按正确方法完成实验后，分别绘制了“定值电阻”和“小灯泡”的U—I图像如丁图所示，则表示“定值电阻”的U—I图像的是 (填“甲”或“乙”)，这样判断的依据是 。
