第十二章 简单机械
第2节 滑轮
R . 八年级下册

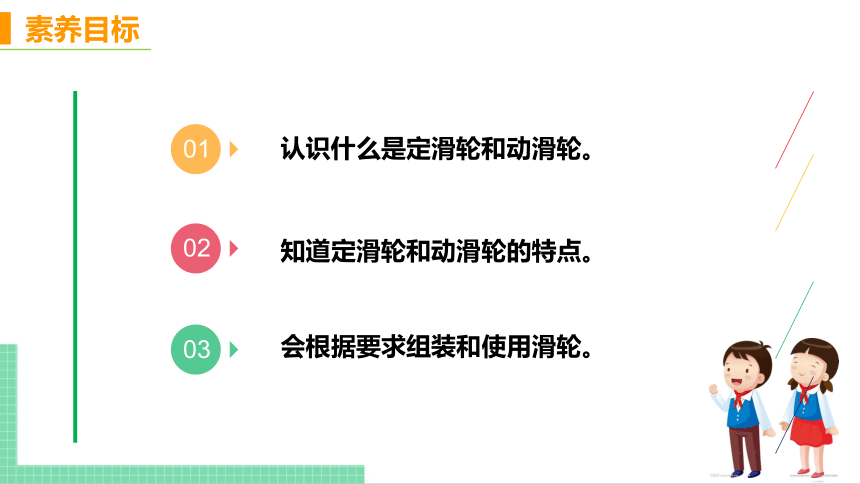

素养目标
01
知道定滑轮和动滑轮的特点。
02
会根据要求组装和使用滑轮。
03
认识什么是定滑轮和动滑轮。
新课讲解
知识点1 杠杆

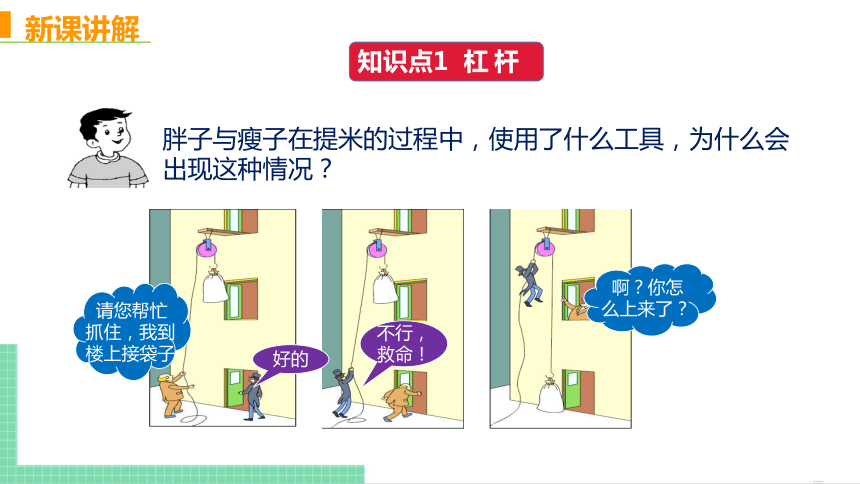

啊？你怎么上来了？
请您帮忙抓住，我到楼上接袋子。
好的
不行，救命！
胖子与瘦子在提米的过程中，使用了什么工具，为什么会出现这种情况？
新课讲解
知识点1 定滑轮和动滑轮

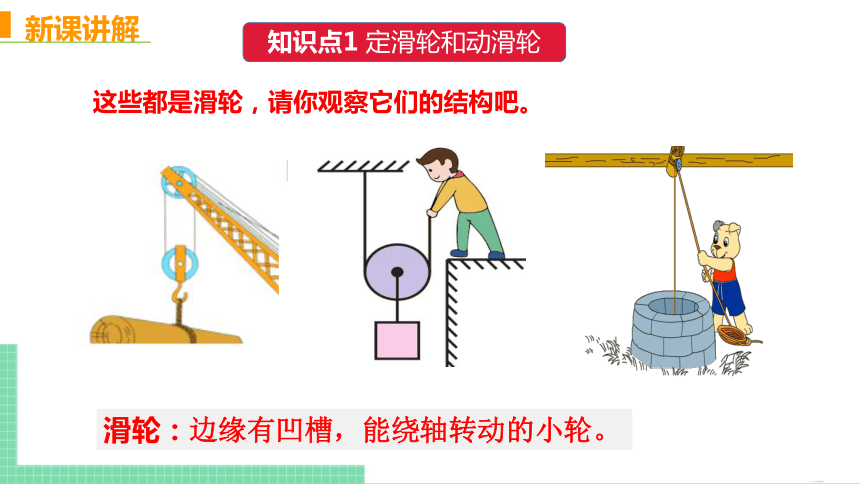

滑轮：边缘有凹槽，能绕轴转动的小轮。
这些都是滑轮，请你观察它们的结构吧。

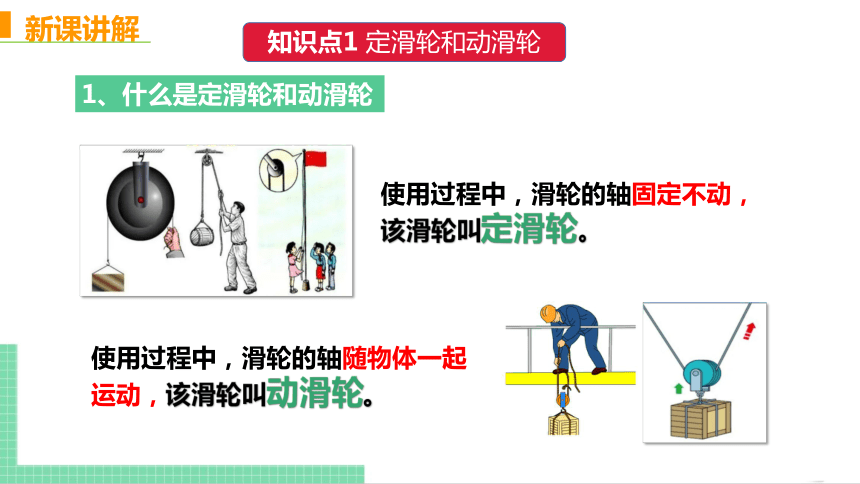

使用过程中，滑轮的轴固定不动，该滑轮叫定滑轮。
使用过程中，滑轮的轴随物体一起运动，该滑轮叫动滑轮。
新课讲解
知识点1 定滑轮和动滑轮
1、什么是定滑轮和动滑轮

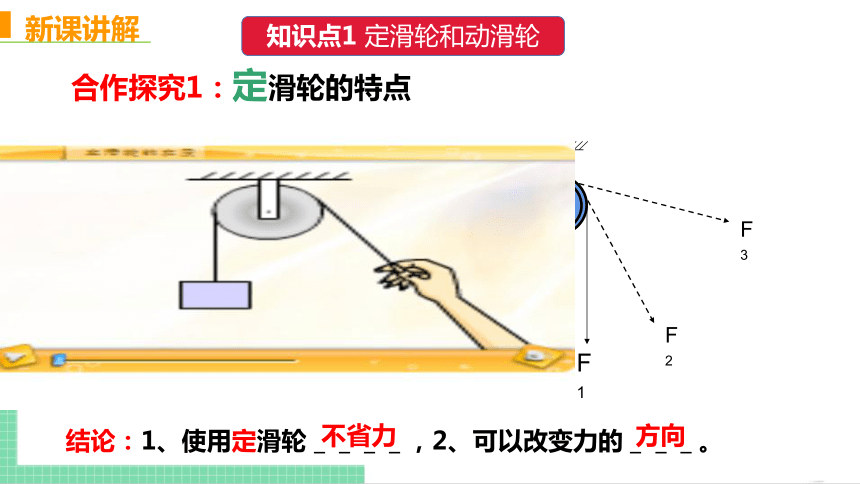

合作探究1：定滑轮的特点
结论：1、使用定滑轮＿＿＿＿，2、可以改变力的＿＿＿。
不省力
方向
F2
F3
F1
G
新课讲解
知识点1 定滑轮和动滑轮
F
G
O
L2
L1
L1=L2
相当于一个等臂杠杆
F = G
改变拉力方向后，还是等臂杠杆，所以只使用定滑轮，无论拉力方向怎么样，F＝G
新课讲解
知识点1 定滑轮和动滑轮

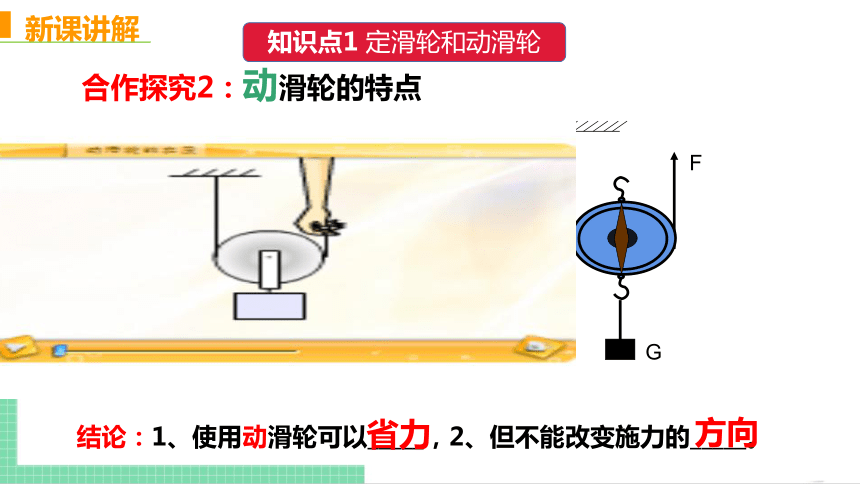

合作探究2：动滑轮的特点
F
G
结论：1、使用动滑轮可以_____，2、但不能改变施力的_____。
省力
方向
新课讲解

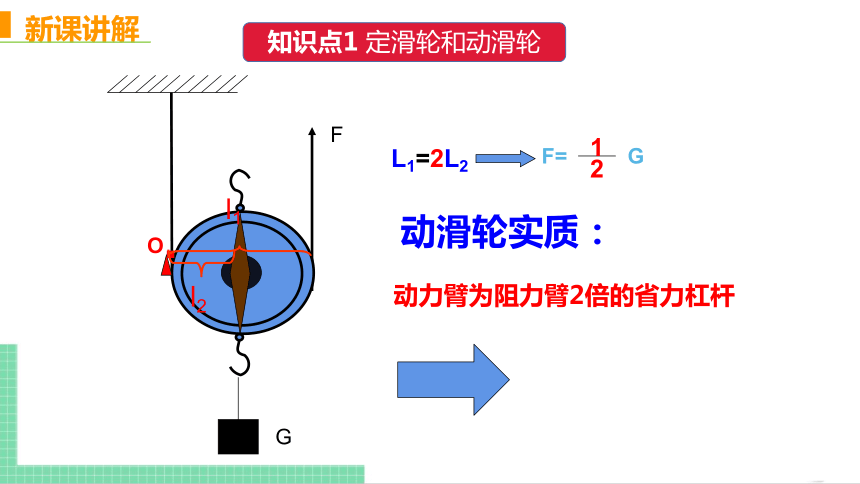

知识点1 定滑轮和动滑轮
F
G
O
.
l1
l2
L1=2L2
1
2
F=
G
动滑轮实质：
动力臂为阻力臂2倍的省力杠杆
新课讲解
知识点1 定滑轮和动滑轮
机械名称 定 义 实 质 特 点
定滑轮 滑轮轴 固定不动 等臂杠杆 不能省力，
能改变力的方向
动滑轮 滑轮可以和重物一起动 动力臂是阻力臂 二倍的杠杆 能省力，不能改变力的方向
2、定滑轮和动滑轮的区别
新课讲解
知识点1 定滑轮和动滑轮
1：使用定滑轮的好处是_________________。
2：使用动滑轮的好处是________。
改变用力的方向
省 力
定滑轮可以改变力的方向，但不能省力。
动滑轮可以省力，但不能改变力的方向。
能否得到这样一种机械，它既省力，又改变力的方向呢？
想一想
新课讲解
知识点2 滑轮组
定滑轮与动滑轮的组合叫滑轮组。
新课讲解
知识点2 滑轮组
结论：使用滑轮组既可以省力；又可以改变力的方向。
议一议
n为承担物重的绳子段数。（数一数动滑轮上有几段绳子）
新课讲解
知识点2 滑轮组
交流讨论：
(a)若动滑轮重G/不计，拉力F是多少？
(b)若动滑轮重G/不能忽略，那么图中的拉力F应等于多少？
G/
G
F
1
5
F＝
G
1
5
F＝
(G+G/)
分析：图中吊起动滑轮的绳子股数为5
新课讲解
知识点2 滑轮组
新课讲解
知识点2 生活中的杠杆
1.井上的辘轳
从右边看横截面，可画成下图：
动力臂大于阻力臂 —— 省力杠杆。
F2
l1 = R
l2 = r
O
F1
轮轴和斜面
四
新课讲解
知识点2 生活中的杠杆
2.汽车的方向盘
从上边看下去，也可画成下图:
动力臂大于阻力臂——省力杠杆。
F2
l1 = R
l2 = r
O
F1
F2
l1 = R
l2 = r
O
F1
3.水龙头
从上边看下去，也可画成下图:
动力臂大于阻力臂——省力杠杆。
船舵
门的把手
螺丝刀
单车的踏板
4.其他轮轴
斜面
斜面也是一种省力机械
课堂小结
滑轮
定滑轮：
使用时轴固定不动，
不能省力，
但可以改变力的方向。
动滑轮：
使用时轴随物体移动，
能省力，
但不能改变力的方向。
滑轮组：
由定滑轮和动滑轮组合而成，重物和动滑轮的总重力由几段绳子承担，提起重物所用的力就是总重力的几分之一。
轮轴和斜面也是一种简单机械
巩固练习
1、下列简单机械中，一定不省力的（ ）
A．动滑轮; B．定滑轮;
C．滑轮组; D．杠杆.
巩固练习
2、使用滑轮组时，拉起重物所用力大小决定于（ ）
A．定滑轮的个数; B．动滑轮的个数;
C．定滑轮和动滑轮的个数;
D．连接动滑轮绳子的股数．　
D
B
巩固练习
3、如下图(a)所示，物体B重100N，在力F作用下匀速上升时，F应等于＿＿＿N。（不计摩擦）
图(a)
F
4、如上图(b)所示，物体A重为100N，挂重物的钩子承受的拉力是＿＿＿＿N。人匀速拉绳子的力是＿＿＿＿N（动滑轮自重不计）
图(b)
100
100
50
巩固练习
2.定滑轮左端绳子下端挂着相同的重物，若在定滑轮右端的绳子自由端分别沿三个方向用力（如图所示），力的大小分别为F1、F2、F3，则 （ ）。
A．F1最大
B．F2最大
C．F3最大
D．三个力一样大
F2
F1
F3
D
