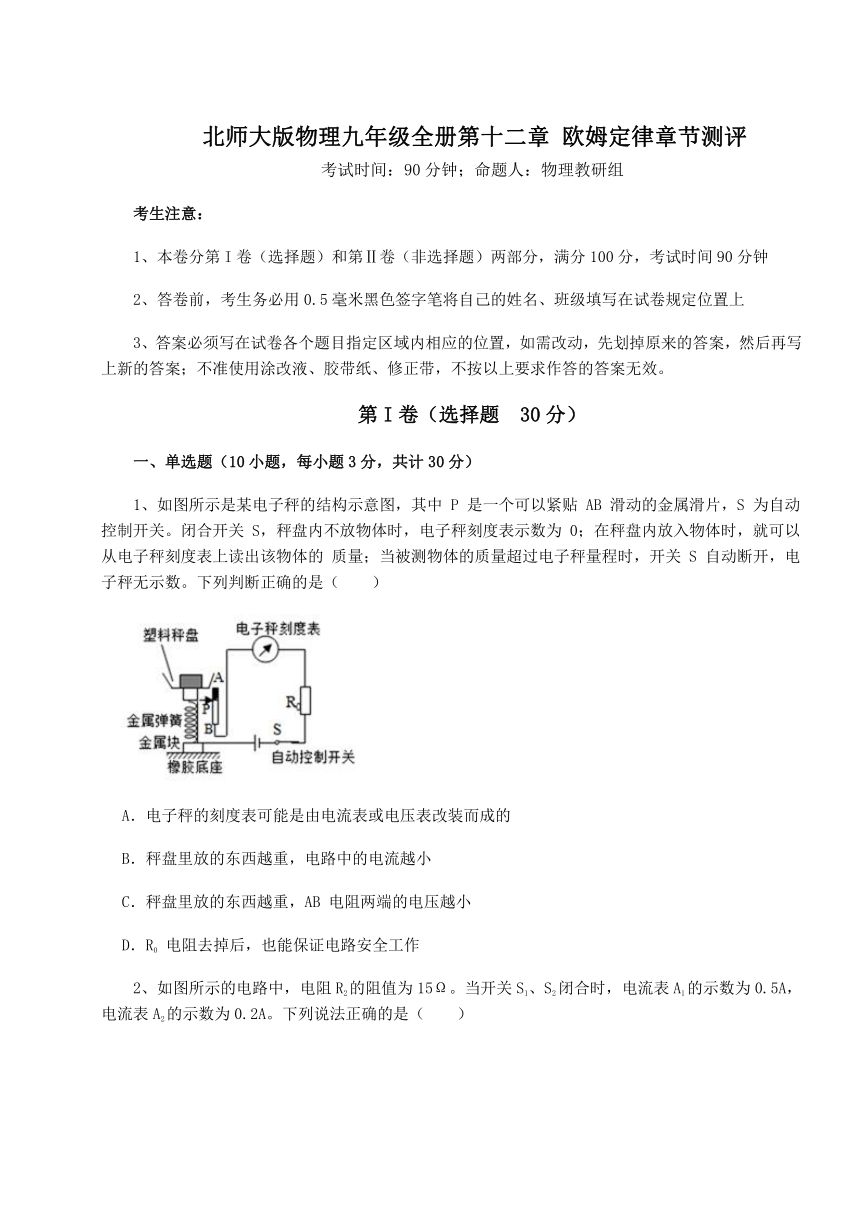

2021-2022学年基础强化北师大版物理九年级全册第十二章 欧姆定律章节测评试题（含答案解析）

北师大版物理九年级全册第十二章 欧姆定律章节测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示是某电子秤的结构示意图，其中 P 是一个可以紧贴 AB 滑动的金属滑片，S 为自动控制开关。闭合开关 S，秤盘内不放物体时，电子秤刻度表示数为 0；在秤盘内放入物体时，就可以从电子秤刻度表上读出该物体的 质量；当被测物体的质量超过电子秤量程时，开关 S 自动断开，电子秤无示数。下列判断正确的是（　　）
A．电子秤的刻度表可能是由电流表或电压表改装而成的
B．秤盘里放的东西越重，电路中的电流越小
C．秤盘里放的东西越重，AB 电阻两端的电压越小
D．R0 电阻去掉后，也能保证电路安全工作

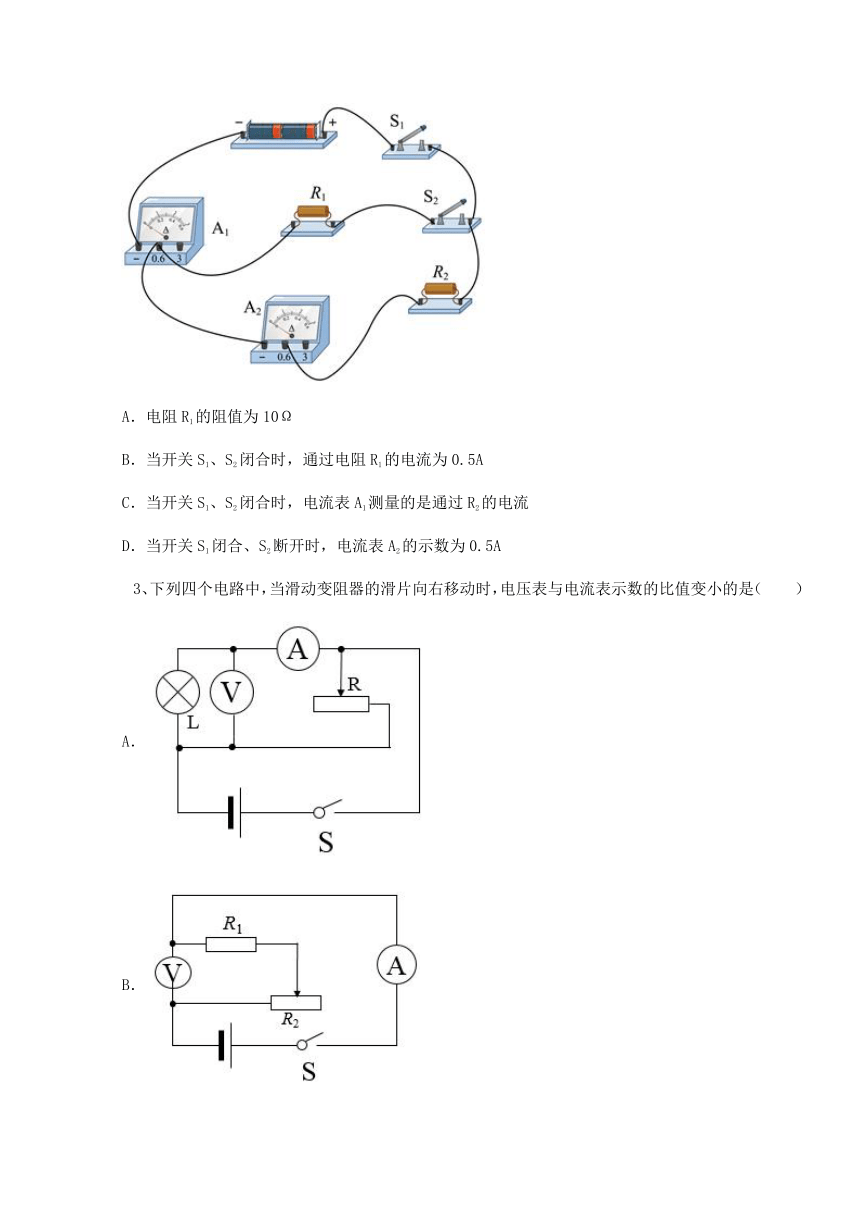

2、如图所示的电路中，电阻R2的阻值为15Ω。当开关S1、S2闭合时，电流表A1的示数为0.5A，电流表A2的示数为0.2A。下列说法正确的是（　　）
A．电阻R1的阻值为10Ω
B．当开关S1、S2闭合时，通过电阻R1的电流为0.5A
C．当开关S1、S2闭合时，电流表A1测量的是通过R2的电流
D．当开关S1闭合、S2断开时，电流表A2的示数为0.5A
3、下列四个电路中，当滑动变阻器的滑片向右移动时，电压表与电流表示数的比值变小的是（　　）
A．
B．
C．
D．
4、有甲、乙两根镍铬合金线，甲和乙等长，乙粗些，把它们并联在同一电路中，它们两端的电压分别为U甲和U乙，通过它们的电流分别为I甲和I乙，下列判断中正确的是（　　）
A．U甲＞U乙 B．U甲＜U乙 C．I甲＞I乙 D．I甲＜I乙
5、如图所示的电路中，电源两端的电压保持不变，R2为定值电阻。闭合开关S，在滑动变阻器的滑片P向左滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（　　）
A．电压表、电流表示数均变大
B．电压表、电流表示数均变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大

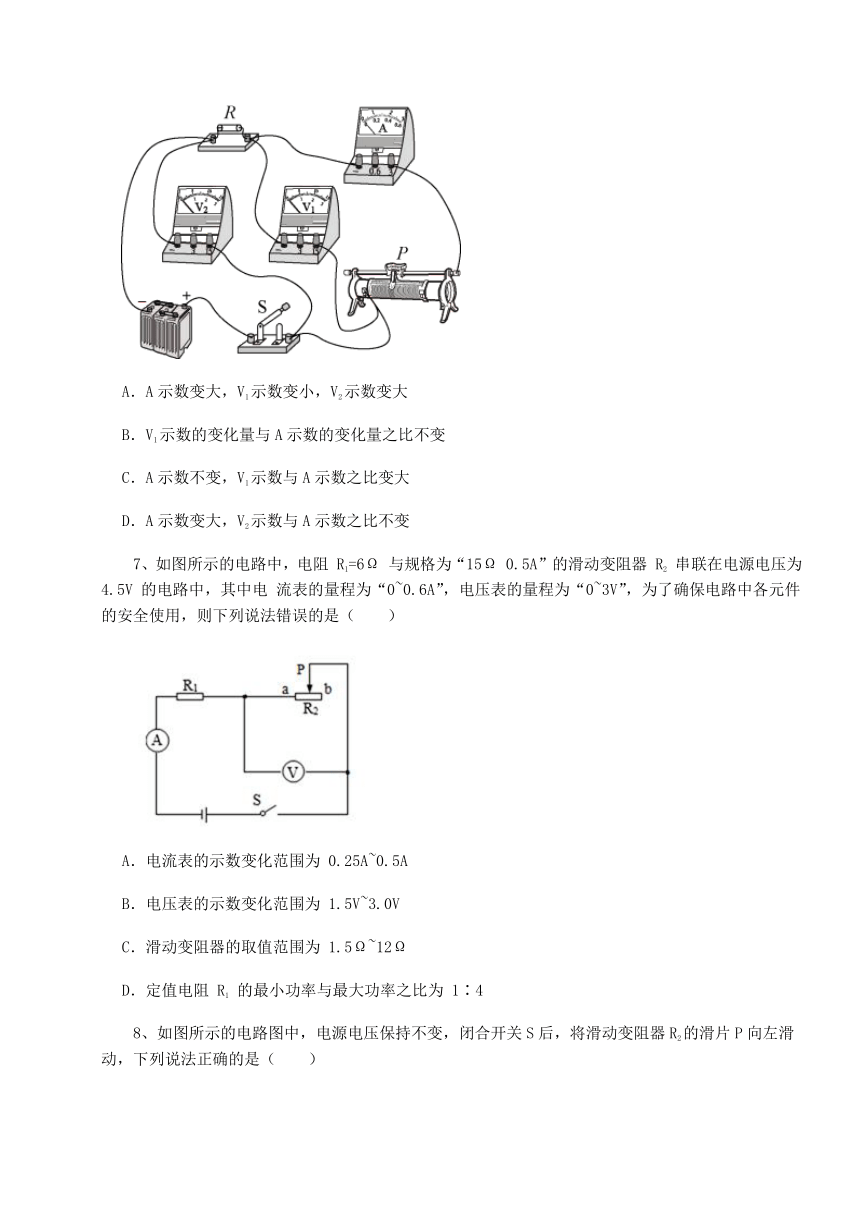

6、如图所示电路，电源电压保持不变，开关S闭合后，在滑动变阻器滑片P向左移动的过程中，下列说法正确的是（　　）
A．A示数变大，V1示数变小，V2示数变大
B．V1示数的变化量与A示数的变化量之比不变
C．A示数不变，V1示数与A示数之比变大
D．A示数变大，V2示数与A示数之比不变
7、如图所示的电路中，电阻 R1=6Ω 与规格为“15Ω 0.5A”的滑动变阻器 R2 串联在电源电压为 4.5V 的电路中，其中电 流表的量程为“0~0.6A”，电压表的量程为“0~3V”，为了确保电路中各元件的安全使用，则下列说法错误的是（　　）
A．电流表的示数变化范围为 0.25A~0.5A
B．电压表的示数变化范围为 1.5V~3.0V
C．滑动变阻器的取值范围为 1.5Ω~12Ω
D．定值电阻 R1 的最小功率与最大功率之比为 1∶4

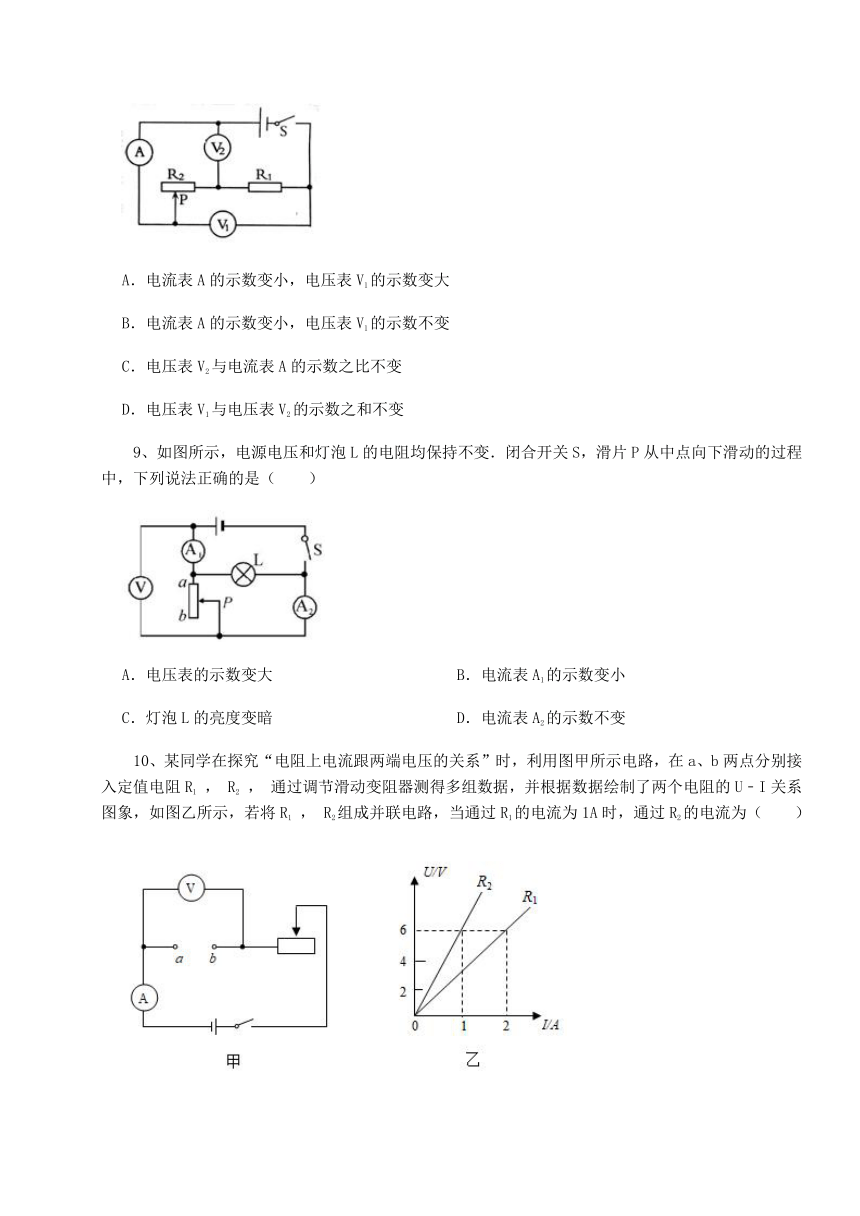

8、如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是（　　）
A．电流表A的示数变小，电压表V1的示数变大
B．电流表A的示数变小，电压表V1的示数不变
C．电压表V2与电流表A的示数之比不变
D．电压表V1与电压表V2的示数之和不变
9、如图所示，电源电压和灯泡L的电阻均保持不变．闭合开关S，滑片P从中点向下滑动的过程中，下列说法正确的是（　　）
A．电压表的示数变大 B．电流表A1的示数变小
C．灯泡L的亮度变暗 D．电流表A2的示数不变
10、某同学在探究“电阻上电流跟两端电压的关系”时，利用图甲所示电路，在a、b两点分别接入定值电阻R1 ， R2 ， 通过调节滑动变阻器测得多组数据，并根据数据绘制了两个电阻的U﹣I关系图象，如图乙所示，若将R1 ， R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为（　　）
A．0.5A B．1A C．2A D．3A
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题5分，共计25分）
1、如图所示，电源电压3V，S闭合后电压表示数为1V，则灯L1两端的电压为　 　V；通过灯L1的电流　 　（大于/小于/等于）通过灯L2的电流。若断开开关，电压表示数　 　（变大/变小/不变）。
2、将电阻R1与R2并联接在电源两端，通过它们的电流I1︰I2＝3︰2。则R1︰R2＝　 　；若将它们串联在电路中，则电阻R1︰R2两端的电压之比U1︰U2＝　 　。
3、如图所示电路，电阻R1＝3Ω，R2＝2Ω．闭合开关S，电流表A的示数　 　，电流表A1的示数　 　（以上两空选填“变大”、“变小”或“不变”），电压表V的示数变化与电流表A的示数变化之比等于　 　Ω。
4、把50Ω和70Ω的两个电阻串联，总电阻是 　 　Ω，如果将40Ω、60Ω和8Ω三个电阻并联，则并联后的总电阻是 　 　Ω。
5、如下图所示电路，闭合开关S，当滑动变阻器滑片向右移动时，电流表示数　 　，( 填“变大”、“变小”或“不变” )，小灯泡亮度　 　 (填“变亮”、“变暗”或“不变” )．
三、计算题（3小题，每小题7分，共计21分）
1、如图所示电路中，电源电压恒为 30V，电阻 R1 为 15Ω，同时闭合 S1、S2时，电流表的示数为 2.5A，求：
（1）通过 R1 的电流；
（2）电阻 R2 的阻值。
2、如图所示，电源电压保持不变，小灯泡上标有“8V 8W”字样，电流表的量程为0～1.2A．滑动变阻器R1的最大阻值为20Ω，定值电阻R2的阻值为9Ω。当闭合S和S2，断开S1，滑动变阻器的滑片移到中点时，小灯泡恰好正常发光。则：
（1）电源电压是多少？
（2）当闭合S和S1，断开S2时，为保证电流表的安全，滑动变阻器的阻值范围是多少？
3、如图所示的电路中，电源电压为18V且保持不变，电阻R2为15Ω．闭合开关S，电流表A1的示数为1.8A．
求：
（1）电流表A2的示数I2．
（2）R1的阻值．
（3）电路总电阻R．
四、实验探究（2小题，每小题12分，共计24分）
1、小明利用电压恒定的电源，10Ω、20Ω、30Ω、40Ω，50Ω的定值电阻，滑动变阻器，电压表，电流表，并关，导线完成了探究电流与电阻关系的实验。
（1）他设计的电路图如图甲所示，闭合开关前，滑动变阻器的滑片应调到最　 　（选填“左”或“右”）端；
（2）闭合开关后，发现电流表有示数，电压表示数为零。经检查，电流表、电压表正常且连接完好，则电路存在的故障可能是　 　；
（3）排除故障后，他将10Ω的定值电阻接人电路甲中，调节滑动变阻器的滑片，使定值电阻两端电压为4V，读出电流表示数。保持滑动变阻器的滑片位置不变，把10Ω的定值电阻换成20Ω的定值电阻，为了使电压表的示数保持不变，应将滑动变阻器的滑片向　 　（选填“左”或“右”）端移动；
（4）根据实验数据绘制了如图乙所示的图像，通过分析图像得出结论：当　 　一定时，通过导体的电流与导体的电阻成　 　。
2、小明和小华分别用“伏安法”测量定值电阻的阻值。
（1）小明实验的电路实物图如下图所示，请用笔画线代替导线把电路连接完整；
（2）小明第1次测量时，电压表示数如图乙所示，则电压为　 　V；
（3）小明测量的数据如表一所示，则定值电阻的阻值为　 　Ω；（小数点后保留一位有效数字）
表一
实验次数 1 2 3
电压U/V 　 2.0 2.5
电流I/A 0.30 0.41 0.52
（4）小华测量的数据如表二所示，则小华实验中存在的问题可能是：　 　。
表二
实验次数 1 2 3
电压U/V 1.5 2.0 2.5
电流I/A 0.30 0.20 0.10
-参考答案-
一、单选题
1、【答案】C
【解析】【解答】A．电子秤刻度盘串联在电路中，电子秤刻度盘应，该是电流表，A不符合题意；
B．秤盘里放的东西越重，P下滑，AB 电阻阻值变小，电路中的电流变大，B不符合题意；
C．根据串联电路的分压原理，秤盘里放的东西越重，P下滑，AB 电阻阻值越小，AB 电阻两端的电压越小，C符合题意；
D．R0电阻去掉后，重物过重时可能会导致电源短路，D不符合题意。
故答案为：C。
【分析】物体越重，弹簧被压缩的越短，滑片下移，接入电路中的电阻变小，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
2、【答案】A
【解析】【解答】ABC．当开关S1、S2闭合时，R1与R2并联，电流表A1位于干路，电流表A2位于R2支路，则电流表A1测干路电流，电流表A2测R2支路电流；因并联电路中各支路两端的电压相等，所以，由 I= 可得，电源的电压U=I2R2=0.2A×15Ω=3V
因并联电路中干路电流等于各支路电流之和，所以，通过电阻R1的电流I1=I-I2=0.5A-0.2A=0.3A
电阻R1的阻值
A符合题意；BC不符合题意；
D．当开关S1闭合、S2断开时，电路中只有R2工作，由于电源电压不变，则通过R2的电流不变，即电流表A2示数为0.2A不变，D不符合题意。
故答案为：A
【分析】理清元件的连接方式及电表的测量对象，根据并联电路的电压特点和欧姆定律求出电源的电压，利用并联电路的电流特点求出通过电阻R1的电流，再根据欧姆定律求出电阻R1的阻值；再根据并联电路中各支路独立工作、互不影响判断开关S2断开时电流表A2的示数。
3、【答案】D
【解析】【解答】A．灯泡与滑动变阻器并联，电流表测通过灯泡的电流，电压表测电源电压，当滑动变阻器的滑片向右移动时，不影响小灯泡所在的支路，电压表与电流表示数的比值不变，故A不符合题意；
B．电阻R1与滑动变阻器串联，电流表测电路中的电流，电压表测电源电压，当滑动变阻器的滑片向右移动时，电阻变大，电路中的电流变小，电压表与电流表示数的比值变大，故B不符合题意；
C．电阻R1与滑动变阻器并联，电流表测通过滑动变阻器的电流，电压表测电源电压，当滑动变阻器的滑片向右移动时，滑动变阻器阻值变大，所在支路电流变小，电压表与电流表示数的比值变大，故C不符合题意；
D．灯泡与滑动变阻器串联，电流表测电路中的电流，电压表测滑动变阻器右端的电压，电压表与电流表示数的比值即滑动变阻器右端的电阻，当滑动变阻器的滑片向右移动时，阻值变小，所以电压表与电流表示数的比值变小，故D符合题意。
故答案为：D。
【分析】首先判定电路的连接方式，当滑动变阻器的滑片向右移动时，根据滑动变阻器接入电路电阻的变化，利用欧姆定律分析电压表与电流表示数的比值的变化。
4、【答案】D
【解析】【解答】AB．两合金丝并联在同一电路中，根据并联电路的电压规律可知，两合金丝两端的电压都等于电源电压，即 ，A、B不符合题意；
CD．由于两合金丝材料相同，长度相同，但是乙粗些，那么乙的电阻较小，即 ，根据 可知， ，C不符合题意、D符合题意。
故答案为：D。
【分析】由并联电路电压特点可知，两镍铬合金线两端电压关系。
材料、长度相同的导体，横截面积越大，电阻越小，由欧姆定律可知通过它们的电流关系。
5、【答案】D
【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
在滑动变阻器的滑片P向左滑动的过程中，R1接入电路中的电阻变小，电路中的总电阻变小，由I＝ 可知，电路中的电流变大，即电流表的示数变大，BC不符合题意；
由U＝IR可知，R2两端的电压变大，
因串联电路中总电压等于各分电压之和，
所以，R1两端的电压变小，即电压表的示数变小，A不符合题意、D符合题意。
故答案为：D
【分析】在串联电路中，滑动变阻器的电阻减小，电流变大，减小的电阻分压减小。
6、【答案】B
【解析】【解答】由图可知，滑动变阻器与电阻串联，电流表A测量电路中的电流，电压表V1测量滑动变阻器两端的电压，电压表V2测量电源电压。开关S闭合后，在滑动变阻器滑片P向左移动的过程中，滑动变阻器接入的阻值变小，所以电路中的总电阻变小，由可知，电路中的电流变大，即电流表示数变大。根据分压规律可知，滑动变阻器接入的电阻变小，则两端的电压变小，即V1的示数变小，因为电源电压不变，所以V2的示数始终不变。
A．电流表A示数变大，V1示数变小，V2示数不变，A不符合题意；
B．电源电压不变，若滑动变阻器移动前后电流表的示数为I1、I2，结合串联电路电压规律可知，电压表V1示数的变化量为
即
所以V1示数的变化量与A示数的变化量之比不变，B符合题意；
C．V2示数不变，V1示数变小，A示数变大，V1示数与A示数之比变小，C不符合题意；
D．A示数变大，V2示数不变，V2示数与A示数之比变小，D不符合题意。
故答案为：B。
【分析】在串联电路中，电阻改变时，电流大小会改变，电阻减小，分压减小，其他位置分压变大。
7、【答案】C
【解析】【解答】由电路图可知，滑动变阻器与电阻R1串联，电压表测量滑动变阻器两端的电压，电流表测量电路中的电流。
ABC．因串联电路中电流处处相等，所以为了既不烧坏电流表，又不烧坏电阻，比较各电流值可知，电路中的最大电流为
当电流最大为0.5A时，电阻R1两端的最大电压为
则滑动变阻器两端的最小电压
由串联分压的规律可知，当滑动变阻器两端的电压最小时，其连入电路的电阻最小，由欧姆定律可得，滑动变阻器连入电路的最小阻值为
由于电压表的量程为“0~3V”，则电压表示数最大为
当变阻器两端的电压最大时，R1两端的电压最小，则有
电路中最小电流为
此时滑动变阻器接入电路的最大阻值为
所以电路中的电流范围为0.25A~0.5A，电压表的示数变化范围为1.5V~3.0V，滑动变阻器的取，值范围为3Ω~12Ω，AB正确，不符合题意，C错误，符合题意；
D．由 ，定值电阻R1的最小功率与最大功率之比
D正确，不符合题意。
故答案为：C。
【分析】分析电路结构，定值电阻和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，定值电阻分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压，利用功率公式P=UI求解功率即可。
8、【答案】B
【解析】【解答】AB．闭合开关S后， 与 串联，电压表 测的是电源电压，电压表 测的是 接入电路部分的电压，滑动变阻器R2的滑片P向左滑动时，滑动变阻器电阻增大，电路总电阻变大，电源电压不变，即电压表V1的示数不变，根据欧姆定律可知，电流减小，A不符合题意、B符合题意；
C．电压表V2与电流表A的示数之比为 接入电路的阻值，滑片P向左滑动时，滑动变阻器电阻增大，即电压表V2与电流表A的示数之比变大，C不符合题意；
D．根据串联分压，滑动变阻器阻值变大，其电压变大，即电压表V2的示数变大， 测的是电源电压，其示数不变，所以电压表V1与电压表V2的示数之和变大，D不符合题意。
故答案为：B。
【分析】在串联电路中，电阻变大，电流减小，总电压不变。
9、【答案】B
【解析】【解答】A．由电路图可知，灯泡与滑动变阻器并联，电压表测电源的电压，电流表A1测干路电流，电流表A2测变阻器支路的电流；因电源的电压保持不变，所以，移动滑片时，电压表V的示数不变，A不符合题意；
B．因并联电路中干路电流等于各支路电流之和，所以干路电流变小，即电流表A1的示数变小，B符合题意；
C．因并联电路中各支路独立工作、互不影响，所以，移动滑片时，通过灯泡L的电流不变，实际功率不变，灯泡的亮暗不变，C不符合题意；
D．在变阻器的滑片P从中点向下端滑动过程中，接入电路中的电阻变大，由I=U/R可知,该支路的电流变小，即电流表A2的示数变小，D不符合题意；
故答案为：B
【分析】理清元件的连接方式及电表的测量对象，根据并联电路电流、电压特点和欧姆定律分析滑片P从中点向下滑动的过程中电压表、电流表示数的变化。
10、【答案】A
【解析】【解答】由图中U-I关系图像可见，当R1、R2两端电压相同（等效于并联）时，通过R2的电流是通过R1的电流的一半，若将R1，R2组成并联电路，当通过R1的电流为1A时，通过R2的电流为0.5A。
故答案为：A
【分析】电阻并联后接入电路，已知R1的电流为1A，根据U-I关系图象，得出R2并联电路两端的电压，再根据U-I关系图象，得出这个电压下的R2的电流。
二、填空题
1、【答案】2；等于；变大
【解析】【解答】由电路图可知：灯L1与L2串联，电压表测灯L2两端的电压。由于电压表测灯L2两端电压，S闭合时电压表示数是1V，则灯L2两端的电压U2=1V；灯L1两端的电压
灯L1与L2串联，根据串联电路的电流特点知，流过它们的电流相等。
由于断开开关S，电压表测电源两端电压，示数为3V，所以断开开关后，电压表示数变大。
【分析】理清元件的连接方式及电表的测量对象，根据串联电路特点结合开关的变化即可分析答题。
2、【答案】2︰3；2︰3
【解析】【解答】将电阻R1与R2并联后接在电源两端时，通过它们的电流之比是3︰2，因并联电路中各支路两端的电压相等，所以两电阻的阻值之比
若把两电阻串联起来接在电路中，因串联电路中各处的电流相等，所以两电阻两端的电压之比
【分析】根据并联电路的电压特点和欧姆定律求出两电阻的阻值之比；若把两电阻串联起来接在电路中，根据串联电路的电流特点可知通过它们的电流相等，再根据欧姆定律求出两电阻两端的电压之比。
3、【答案】变大；不变；2
【解析】【解答】解：∵开关S断开时，电路为R1的简单电路，电压表测R2两端的电压，R2没有连入电路，故此时电压表示数为零；
两电流表测电路中的电流，即通过R1的电流。
∴开关S闭合后，电压表测并联电路两端的电压，也是测电源的电压，故电压表的示数变大；
∵电流表A1测R1支路的电流，
∵R1两端的电压不变，
∴电流表A1的示数不变。
∵电流表A测干路电流，并联电路干路电流等于各支路电流之和，
∴当开关S闭合时，电流表A的示数变大，且电流表A的示数变化为支路R2上的电流I2。
则电压表V的示数变化与电流表A的示数变化之比为： ＝R2＝2Ω。
故答案为：变大；不变；2。
【分析】并联电路中干路电流等于各支路电流之和，各支路互不影响，利用等于和电流的比值计算电阻。
4、【答案】120；6
【解析】【解答】两个电阻串联，相当于增加了导体的长度，串联后的总电阻等于串联导体的电阻之和，即
电阻并联相当于增加的导体的横截面积，并联后的总电阻的倒数等于各并联导体的倒数之和，即
则并联后的总电阻R=120Ω20=6Ω
【分析】串联电路中总电阻等于各电阻之和；并联电路中，总电阻的倒数等于各支路电阻倒数和。
5、【答案】变小；不变
【解析】【解答】由图像可知小灯泡与滑动变阻器并联，电流表测滑动变阻器电流，当滑动变阻器滑片向右移动时电阻增大，根据公式 可知电压不变，电阻增大，电流减小，小灯泡亮度与功率有关，小灯泡支路电压不变电流不变根据公式 可知小灯泡亮度不变．
【分析】在并联电路中，支路电阻增大时，电流减小，其它支路电流不变。
三、计算题
1、【答案】（1）解：因并联电路中各支路两端的电压相等，所以，通过R1的电流：I1= = =2A；
（2）解：因并联电路中干路电流等于各支路电流之和，所以，通过R2的电流：I2=I I1=2.5A 2A=0.5A，则定值电阻R2的阻值：R2= = =60Ω。
【解析】【分析】（1）结合电路图，理清元件的连接方式及电表的测量对象，根据并联电路的电压特点和欧姆定律I=求出通过电阻R1的电流.
（2）根据并联电路的电流特点求出通过电阻R2的电流，再根据欧姆定律I=求出电阻R2的阻值.
2、【答案】（1）解：当闭合S和S2、断开S1，滑动变阻器的滑片移到中点时，R1与L串联，电流表测电路中的电流。由于小灯泡恰好正常发光，则UL＝8V，由P＝UI可得，通过灯泡的电流
滑动变阻器连入电路的电阻为
因串联电路中各处的电流相等，所以，由 可得，滑动变阻器两端的电压
因串联电路中总电压等于各分电压之和，所以，电源的电压
答：电源电压是18V；
（2）闭合S和S1、断开S2，R1与R2串联，电流表的量程为0～1.2A，为保证电流表的安全，则电路中的最大电流为1.2A，由 可得，最小总电阻
由串联电路的总电阻等于各分电阻之和可知，滑动变阻器的连入电路的最小阻值
则滑动变阻器的连入电路的电阻范围是6Ω～20Ω。
答：闭合S和S1、断开S2，为保证电流表的安全，滑动变阻器的取值范围为6Ω～20Ω。
【解析】【分析】（1）串联电路中，各用电器两端的电压之和等于电源电压；灯泡和滑动变阻器串联，结合欧姆定律求解电压即可；
（2）电压一定时，电阻越小，电流越大，结合电流表的量程求解滑动变阻器的范围。
3、【答案】（1）解：由电路图可知，两电阻并联，电流表A1测干路电流，电流表A2测R2支路的电流．
因并联电路中各支路两端的电压相等，
所以，电流表A2的示数：I2= = =1.2A
答：电流表A2的示数为1.2A
（2）解：因并联电路中干路电流等于各支路电流之和，
所以，通过R1的电流：I1=I﹣I2=1.8A﹣1.2A=0.6A，
则R1的阻值：R1= = =30Ω
答：R1的阻值为30Ω
（3）解：电路总电阻：R= = =10Ω
答：电路总电阻为10Ω
【解析】【分析】（1）根据电压和电阻的比值计算电流；
（2）结合并联电路电流规律计算电流，利用电压和电流的比值计算电阻；
（3）利用总电压和总电流的比值计算总电阻。
四、实验探究
1、【答案】（1）右
（2）R短接
（3）右
（4）电压；反比
【解析】【解答】(1)为了保护电路，闭合开关前，滑动变阻器的滑片应调到阻值最大处，即最右端。
(2)闭合开关后，发现电流表有示数，则电路为短路非断路，又因电压表示数为零，故为电压表并联部分短路，即电路存在的故障可能是R短路。
(3)将10Ω的定值电阻接入电路甲中，调节滑动变阻器的滑片，使定值电阻两端电压为4V，读出电流表示数；根据串联分压原理可知，将定值电阻由10Ω改接成20Ω的电阻，电阻增大，其分得的电压增大；探究电流与电阻的实验中应控制电压不变，即应保持电阻两端的电压不变，根据串联电路电压的规律可知应增大滑动变阻器分得的电压，即应增大滑动变阻器连入电路中的电阻，所以滑片应向右端移动，可使电压表的示数不变。
(4)根据图乙可知，在电压不变时，电阻增加，电流减小；故可得出结论：当导体两端的电压一定时，通过导体的电流与导体的电阻成反比。
【分析】（1）为了保证电路安全，拆装电路时，开关应处于断开状态，滑动变阻器应处在阻值最大端，结合滑动变阻器的接法求解即可；
（2）分析电路结构，电路为串联电路，结合电流表、电压表示数的变化，分析电路存在的故障即可；
（3）定值电阻和滑动变阻器是串联关系，串联分压，分得的电压和电阻成正比，保证定值电阻两端的电压不变，结合定值电阻阻值的变化判断滑动变阻器的移动方向；
（4）通过实验最后得出，当电压一定时，电流和电阻成反比。
2、【答案】（1）
（2）1.5
（3）4.9
（4）电压表测滑动变阻器两端的电压了
【解析】【解答】(1)滑动变阻器应选择“一上一下”两个接线柱，如下图所示：
；(2)图乙中电压表选择的小量程，分度值是0.1V，此时的示数为1.5V。(3)表一中小明第一次实验测得定值电阻的阻值为
小明第二次实验测得定值电阻的阻值为
小明第三次实验测得定值电阻的阻值为
则定值电阻的阻值为 (4)分析表二数据可知，电流越来越小，由 可知，定值电阻的电压变小，串联电路中电源电压等于各用电器电压之和，所以变阻器的电压变大，故电压表并联在滑动变阻器的两端了。
【分析】（1）滑动变阻器有四个接线柱，选择的接线柱应一上一下，结合题目要求选择相应的接线柱即可；
（2）结合电压表选择的量程和分度值，根据指针读数即可；
（3）结合电阻两端的电压和电流，利用欧姆定律求解灯泡的电阻即可；
（4）电压表并联在电路中，与谁并联就测量谁两端的电压。
