2021-2022学年基础强化人教版物理九年级全册第十五章电流和电路章节测试试卷（精选含答案）

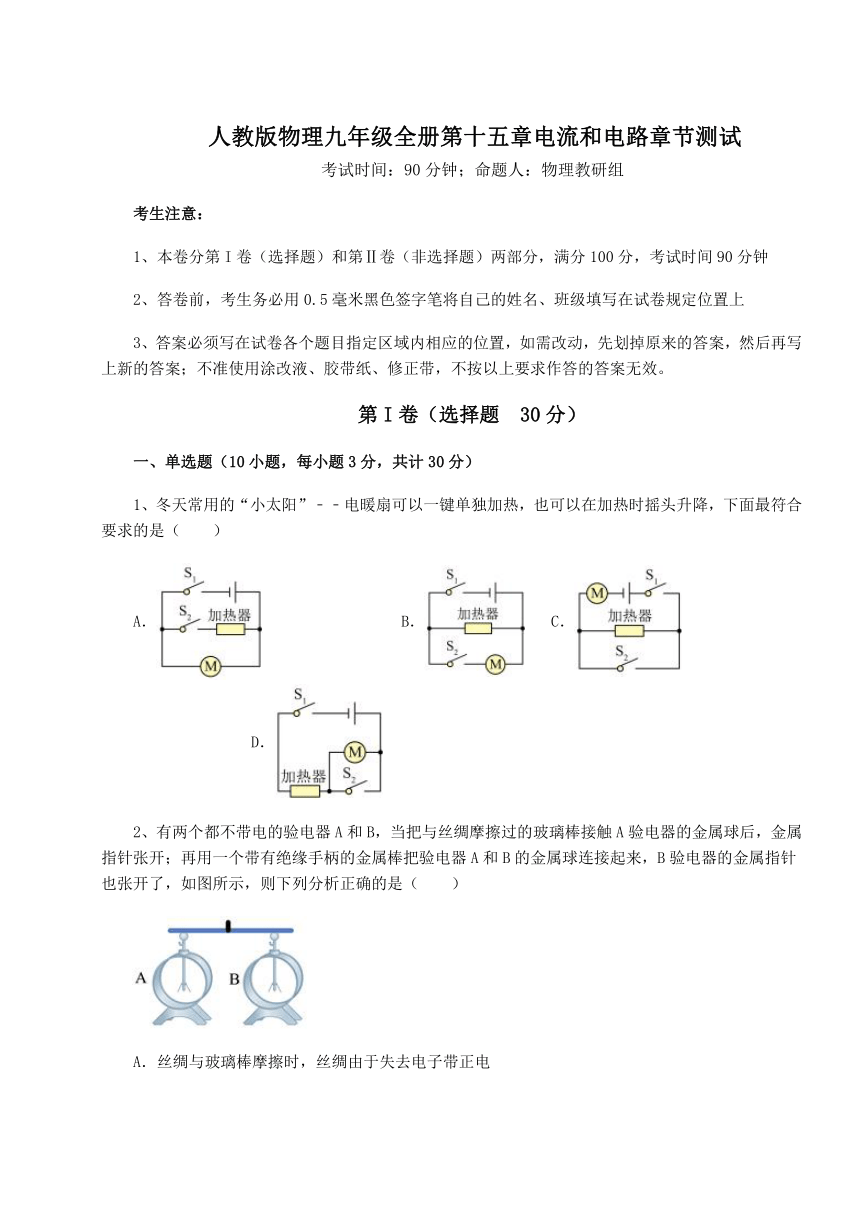

人教版物理九年级全册第十五章电流和电路章节测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、冬天常用的“小太阳”﹣﹣电暖扇可以一键单独加热，也可以在加热时摇头升降，下面最符合要求的是（　　）
A． B． C． D．
2、有两个都不带电的验电器A和B，当把与丝绸摩擦过的玻璃棒接触A验电器的金属球后，金属指针张开；再用一个带有绝缘手柄的金属棒把验电器A和B的金属球连接起来，B验电器的金属指针也张开了，如图所示，则下列分析正确的是（　　）
A．丝绸与玻璃棒摩擦时，丝绸由于失去电子带正电
B．当玻璃棒接触A验电器的金属球时，正电荷从玻璃棒向验电器转移，使验电器A带正电
C．当金属棒把A、B两验电器连起来时，B验电器由于失去电子带正电
D．当金属棒把A、B两验电器连起来时，持续电流方向从验电器A到验电器B

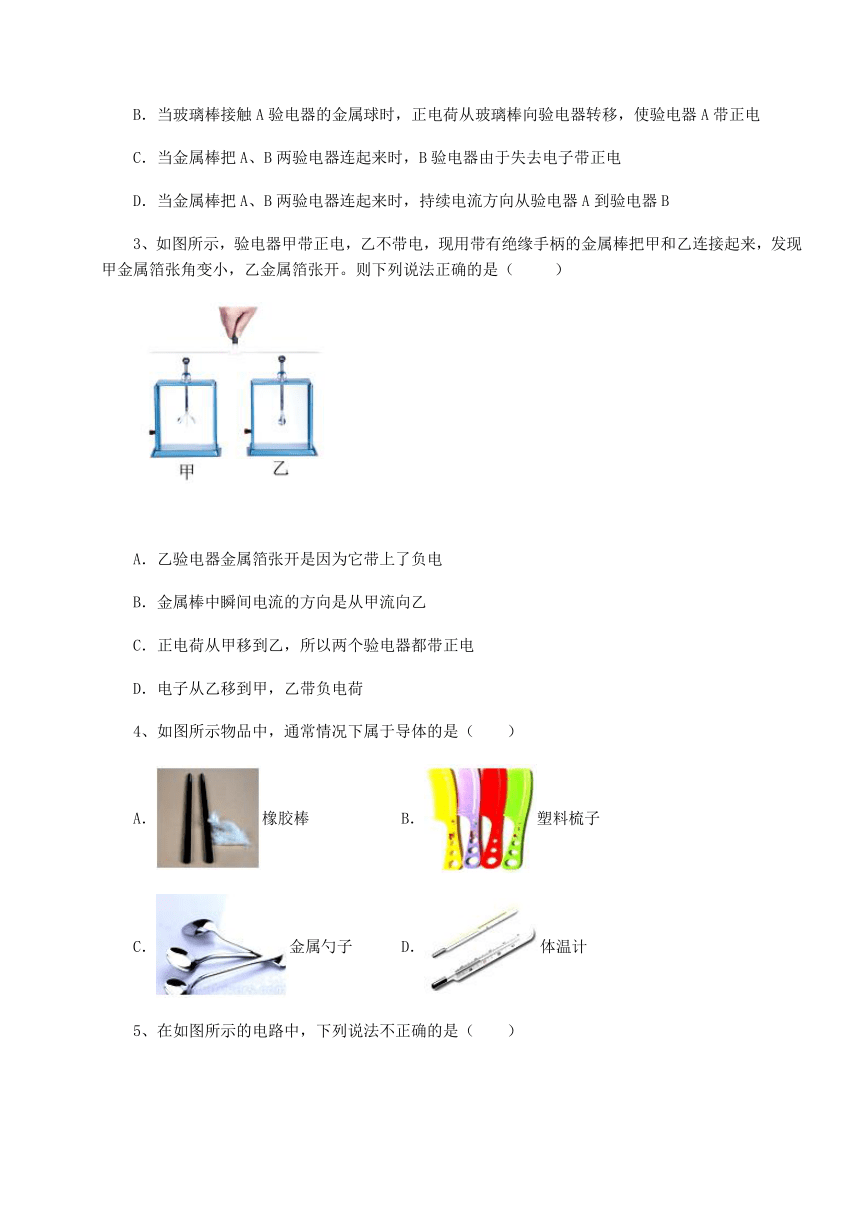

3、如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开。则下列说法正确的是（ ）
A．乙验电器金属箔张开是因为它带上了负电
B．金属棒中瞬间电流的方向是从甲流向乙
C．正电荷从甲移到乙，所以两个验电器都带正电
D．电子从乙移到甲，乙带负电荷
4、如图所示物品中，通常情况下属于导体的是（　　）
A．橡胶棒 B．塑料梳子
C．金属勺子 D．体温计

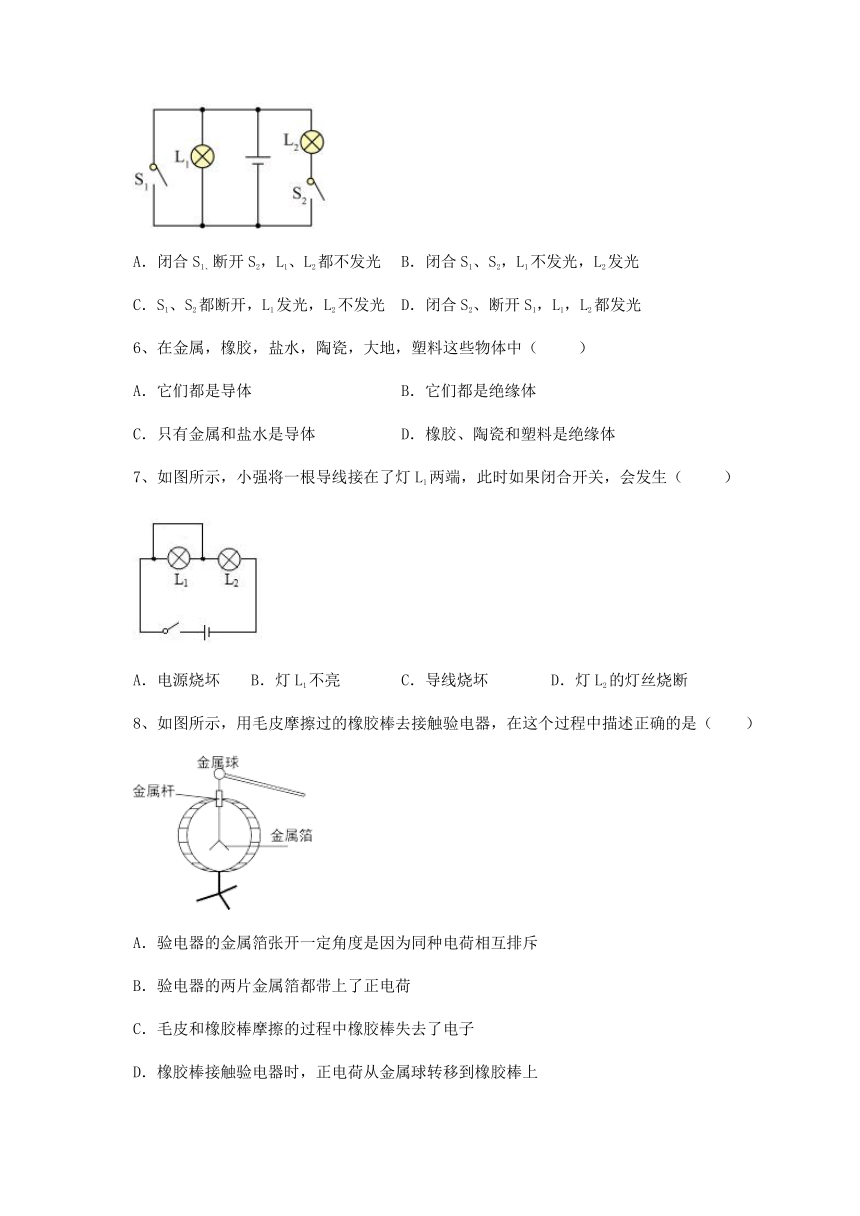

5、在如图所示的电路中，下列说法不正确的是（　　）
A．闭合S1、断开S2，L1、L2都不发光 B．闭合S1、S2，L1不发光，L2发光
C．S1、S2都断开，L1发光，L2不发光 D．闭合S2、断开S1，L1，L2都发光
6、在金属，橡胶，盐水，陶瓷，大地，塑料这些物体中（ ）
A．它们都是导体 B．它们都是绝缘体
C．只有金属和盐水是导体 D．橡胶、陶瓷和塑料是绝缘体
7、如图所示，小强将一根导线接在了灯L1两端，此时如果闭合开关，会发生（ ）
A．电源烧坏 B．灯L1不亮 C．导线烧坏 D．灯L2的灯丝烧断
8、如图所示，用毛皮摩擦过的橡胶棒去接触验电器，在这个过程中描述正确的是（　　）
A．验电器的金属箔张开一定角度是因为同种电荷相互排斥
B．验电器的两片金属箔都带上了正电荷
C．毛皮和橡胶棒摩擦的过程中橡胶棒失去了电子
D．橡胶棒接触验电器时，正电荷从金属球转移到橡胶棒上

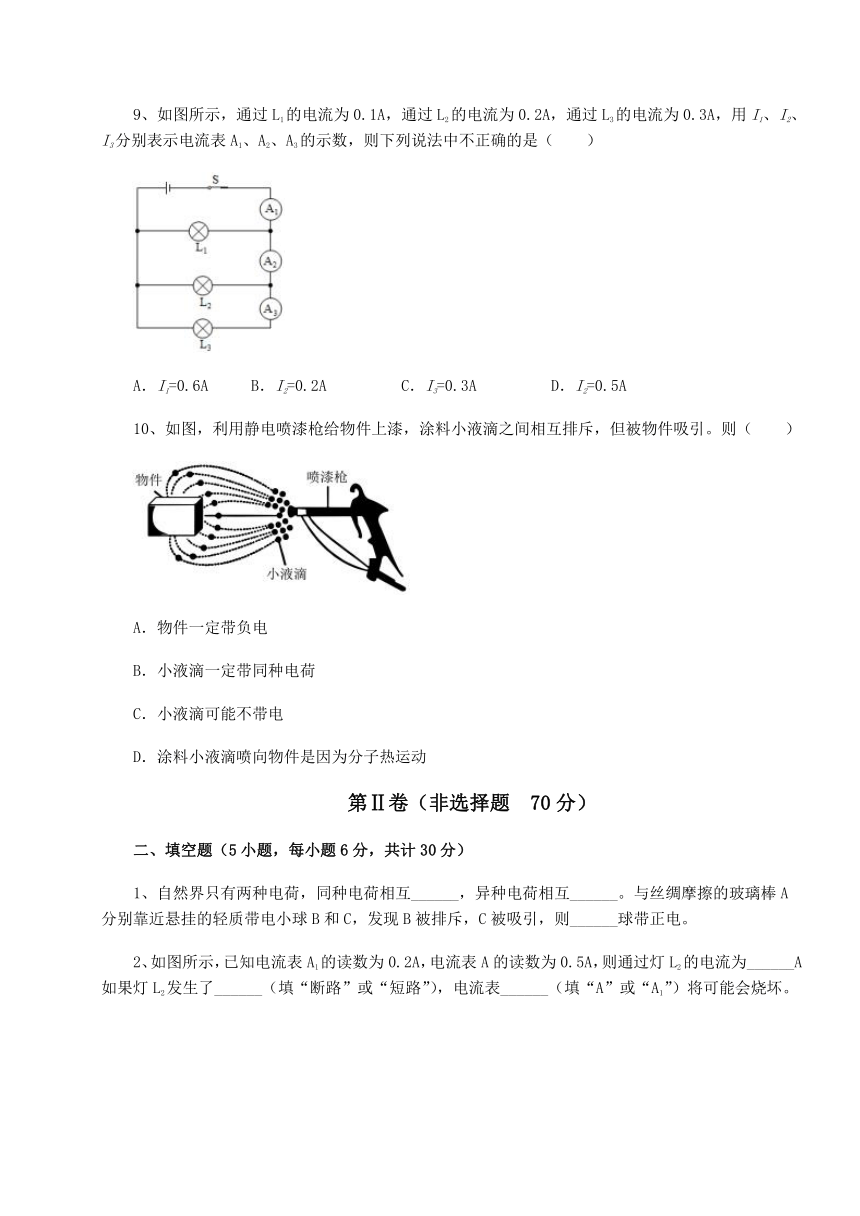

9、如图所示，通过L1的电流为0.1A，通过L2的电流为0.2A，通过L3的电流为0.3A，用I1、I2、I3分别表示电流表A1、A2、A3的示数，则下列说法中不正确的是（　　）
A．I1=0.6A B．I2=0.2A C．I3=0.3A D．I2=0.5A
10、如图，利用静电喷漆枪给物件上漆，涂料小液滴之间相互排斥，但被物件吸引。则（　　）
A．物件一定带负电
B．小液滴一定带同种电荷
C．小液滴可能不带电
D．涂料小液滴喷向物件是因为分子热运动
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、自然界只有两种电荷，同种电荷相互______，异种电荷相互______。与丝绸摩擦的玻璃棒A分别靠近悬挂的轻质带电小球B和C，发现B被排斥，C被吸引，则______球带正电。

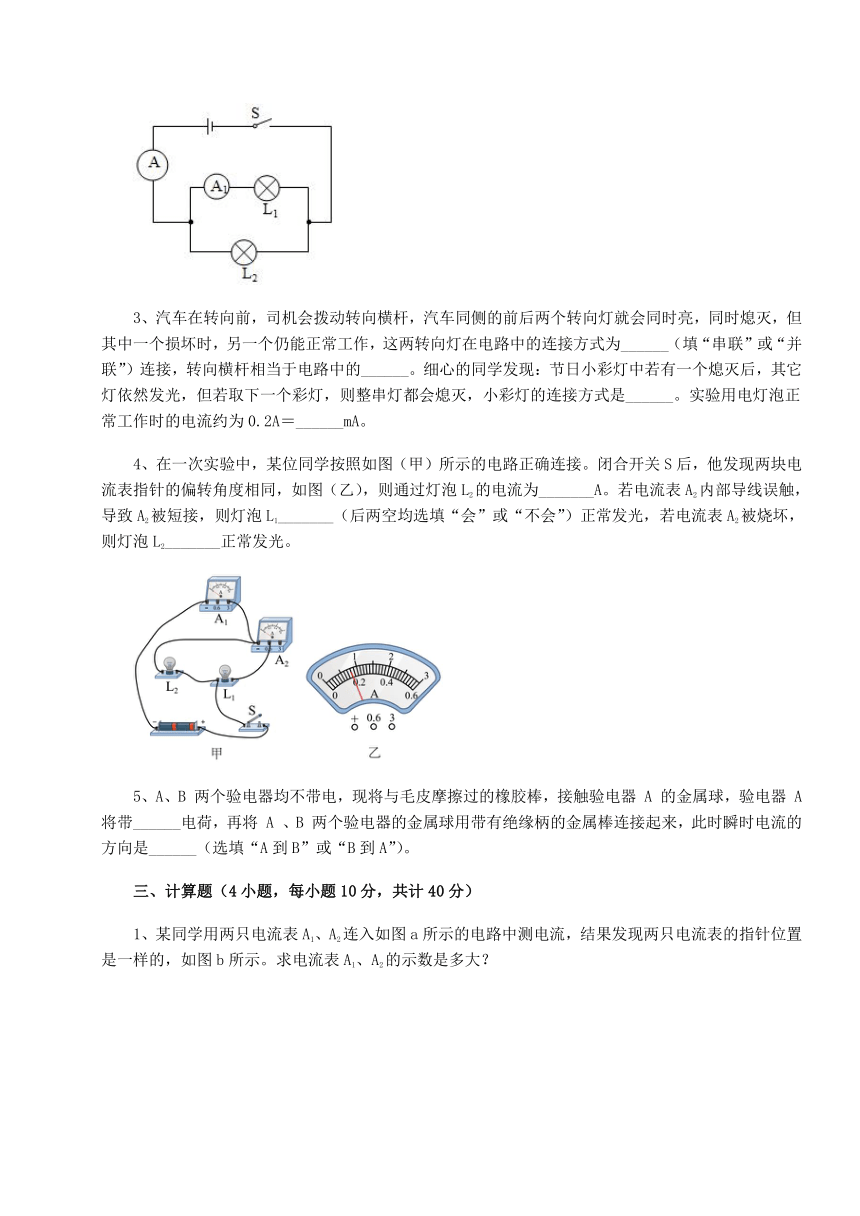

2、如图所示，已知电流表A1的读数为0.2A，电流表A的读数为0.5A，则通过灯L2的电流为______A如果灯L2发生了______（填“断路”或“短路”），电流表______（填“A”或“A1”）将可能会烧坏。
3、汽车在转向前，司机会拨动转向横杆，汽车同侧的前后两个转向灯就会同时亮，同时熄灭，但其中一个损坏时，另一个仍能正常工作，这两转向灯在电路中的连接方式为______（填“串联”或“并联”）连接，转向横杆相当于电路中的______。细心的同学发现：节日小彩灯中若有一个熄灭后，其它灯依然发光，但若取下一个彩灯，则整串灯都会熄灭，小彩灯的连接方式是______。实验用电灯泡正常工作时的电流约为0.2A＝______mA。
4、在一次实验中，某位同学按照如图（甲）所示的电路正确连接。闭合开关S后，他发现两块电流表指针的偏转角度相同，如图（乙），则通过灯泡L2的电流为_______A。若电流表A2内部导线误触，导致A2被短接，则灯泡L1_______（后两空均选填“会”或“不会”）正常发光，若电流表A2被烧坏，则灯泡L2_______正常发光。
5、A、B 两个验电器均不带电，现将与毛皮摩擦过的橡胶棒，接触验电器 A 的金属球，验电器 A 将带______电荷，再将 A 、B 两个验电器的金属球用带有绝缘柄的金属棒连接起来，此时瞬时电流的方向是______（选填“A到B”或“B到A”）。
三、计算题（4小题，每小题10分，共计40分）
1、某同学用两只电流表A1、A2连入如图a所示的电路中测电流，结果发现两只电流表的指针位置是一样的，如图b所示。求电流表A1、A2的示数是多大？
2、10秒内通过某导体横截面的电荷量为5库。求通过该导体的电流I。
3、如图所示，闭合开关S，A1 示数为 0.5 A，通过L3示数为 0.1 A，A3 示数为 0.7 A，求：
（1）通过灯 L1的电流；
（2）通过电流表A2的电流。
4、在如图所示的电路中，电源电压为6V不变，电阻R1的阻值为10Ω，滑动变阻器R2上标有“20Ω 2A”字样，两电表均为常用电表。闭合开关S，电流表的示数为0.2A。求：
(1)电压表的示数；
(2)电阻R2连入电路的阻值；
(3)若移动滑动变阻器滑片P到某一位置，发现电压表和电流表中有一个已达到满刻度，求此时电压表和电流表的示数。
-参考答案-
一、单选题
1、B
【解析】
【详解】
电暖扇可以一键单独加热，也可以在加热时摇头升降，这说明电热丝与电动机工作时互不影响，是并联的；一个开关在干路中控制整个电路，另一个开关在支路中控制电动机，故B符合题意，ACD不符合题意。
故选B。
2、C
【解析】
【详解】
A．摩擦起电的实质是电子的转移，用丝绸摩擦过的玻璃棒因失去电子而带正电，丝绸因得电子而带负电，故A错误；
B．当玻璃棒接触A验电器的金属球时，验电器上自由电子转移玻璃棒上，使验电器A带正电，故B错误；
C．用带绝缘柄的金属杆将两个验电器的金属球接触时，B验电器上自由电子向验电器A转移，B验电器由于失去电子而带正电，故C正确；
D．当金属棒把A、B两验电器连起来的瞬间，金属杆中有电流，且电流方向是从A到B，故D错误。
故选C。
3、B
【解析】
【详解】
ACD．甲带正电荷是由于缺少电子，而乙不带电（正电荷数等于负电荷数），此时乙中的电子会经过金属棒从乙移到甲，甲带的电减少，仍带正电，所以，金属箔张角变小；而乙由于电子的转移，失去电子，带正电，金属箔张开，故ACD错误；
B．乙中的电子经过金属棒从乙移到甲，由于物理学中规定：正电荷定向移动的方向为电流的方向，且与电子定向移动的方向相反。因此金属棒中瞬间电流的方向是从甲流向乙，故B正确。
故选B。
4、C
【解析】
【详解】
ABD．橡胶棒、塑料梳子、体温计（指玻璃外壳），通常情况下它们不容易导电，都属于绝缘体，故ABD不符合题意；
C．金属勺子是金属制品，容易导电，属于导体，故C符合题意。
故选C。
5、B
【解析】
【详解】
A．由图知，闭合S1，断开S2，L1发生短路，L2处于断路状态，则两灯都不发光，故A正确，不符合题意；
B．闭合S1、S2，电源被短路（两灯也被短路），两灯都不发光，故B错误，符合题意；
C．S1、S2都断开，只有 L1接入电路，则L1发光，L2不发光，故C正确，不符合题意；
D．闭合S2，断开S1，L1、L2并联，则L1、L2都发光，故D正确，不符合题意。
故选B。
6、D
【解析】
【详解】
金属和大地、各种酸、碱、盐的水溶液容易导电，是常见的导体；陶瓷、塑料和橡胶不容易导电，是常见的绝缘体。故D符合题意，ABC不符合题意。
故选D。
7、B
【解析】
【详解】
如图所示，导线并联在电灯L1两端，电灯L1被短路，L1不会发光；灯L2串联接入电路，电源不会短路，灯L2发光，灯L2不会烧坏，故B符合题意。
故选B。
8、A
【解析】
【详解】
AB．用毛皮摩擦过的橡胶棒带负电，带负电的橡胶棒接触金属球，电子经金属球金属杆到达金属箔片，金属箔片因为带负电，根据同种电荷相互排斥而张开一定角度，故A正确，B错误；
C．毛皮和橡胶棒摩擦的过程中毛皮失去电子，橡胶棒得到电子而带负电，故C错误；
D．橡胶棒接触验电器时，是电子从金属球转移到橡胶棒上，故D错误。
故选A。
9、B
【解析】
【详解】
A．由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测通过灯L2、L3的电流，电流表A3测通过灯L3的电流，则电流表A1的示数
I1=IL1+IL2+IL3=0.1A+0.2A+0.3A=0.6A
故A正确，不符合题意；
BCD．电流表A2的示数
I2=IL2+IL3=0.2A+0.3A=0.5A
电流表A3的示数
I3=IL3=0.3A
故B错误，符合题意，CD正确，不符合题意。
故选B。
10、B
【解析】
【详解】
A．物体可以带正电也可以带负电，也可以不带电，故A不符合题意；
BC．小液体之间相互排斥，同种电荷相互排斥异种电荷相互吸引，故B符合题意；C不符合题意；
D．液滴不是分子，故D不符合题意。
故选D。
二、填空题
1、排斥 吸引 B
【详解】
[1][2]人们发现自然界只有两种电荷，带正电的玻璃棒之间总是相互排斥，带负电的橡胶棒之间也是相互排斥；而带负电的橡胶棒与带正的玻璃棒总是相互吸引，故同种电荷相互排斥，异种电荷相互吸引。
[3]由题知，由摩擦起电的规律，玻璃棒与丝绸摩擦过程中，玻璃棒容易失去电子而正电，所以A带正电，根据电荷间相互作用的规律，B和C是两个轻质带电小球，A与B相互排斥，说明B带正电；A与C相互吸引，说明C带负电。
2、0.3 短路 A
【详解】
[1]根据电路图可知，两灯泡并联，电流表A1测量灯泡L1的电流，即I1＝0.2A；电流表A测量干路电流干路电流I＝0.5A，因为并联电路中干路电流等于各支路电流之和，所以通过灯L2的电流
I2＝I﹣I1＝0.5A﹣0.2A＝0.3A
[2][3]如果灯L2短路，则形成电源短路，因此电流表A将被烧毁。
3、并联 开关 串联 200
【详解】
[1]汽车同侧的前后两个转向灯会同时闪亮、同时熄灭，但转向灯也可以单独工作，互不影响，说明它们是并联的。
[2]由于转向横杆控制电路的通断，即相当于电路中的开关。
[3]由于串联电路中用电器之间相互影响，所以取走任一个彩灯，整串彩灯同时熄灭，则说明彩灯间的连接是串联的。
[4]由于1A=1000mA，故
0.2A＝0.2×1000mA＝200mA
4、0.64 会 会
【详解】
[1]由实物图可知，两灯并联，上方电流表测干路电流，右侧电流表测L1支路电流，由并联电流干路电流等于各支路电流之和可知，上方电流表示数应大于右侧电流表示数，而两电流表指针偏转相同，所以上方电流表使用0﹣3A量程，分度值0.1A，由图乙知其示数为0.8A，即干路电流为0.8A。右侧电流表使用0﹣0.6A量程，分度值0.02A，其示数0.16A，即L1支路电流为0.16A；由并联电路的电流特点可知，通过L2电流为
[2]若电流表A2内部导线误触，导致A2被短接，相当于导线，则不会影响灯泡的发光情况，所以灯泡L1会正常发光。
[3]若电流表A2被烧坏，相当于是断路，根据并联电路互不影响可知，灯泡L2会正常发光。
5、负 B到A
【详解】
[1]毛皮摩擦过的橡胶棒带负电，A、B 两个验电器均不带电，将与毛皮摩擦过的橡胶棒接触验电器 A 的金属球，橡胶棒带上多余的电子转移到验电器 A，故A将带负电荷。
[2]正电荷定向移动的方向为电流的方向，电流的方向与负电荷定向移动的方向相反。故再将 A 、B 两个验电器的金属球用带有绝缘柄的金属棒连接起来，电子从A到B，故此时瞬时电流的方向是B到A。
三、计算题
1、0.5A；2.5A
【详解】
解：由电路图知：灯泡L1和L2并联，电流表A2测量干路电流，电流表A1测量灯泡L1的电流；根据并联电路的电流规律可知，干路中的电流等于各支路电流的和，即干路中的电流要大于任意一支路的电流，则电流表A2的示数比电流表A1的示数大；因为两电流表指针位置相同，所以它们的量程不同，则电流表A1的量程是0～0.6A，分度值是0.02A，其示数为0.5A；电流表A2的量程是0～3A，分度值为0.1A，其示数为2.5A。
答：电流表A1、A2的示数分别是0.5A和2.5A。
2、0.5A
【详解】
解：物理学当中把每1秒通过导体任意横截面的电荷量表示电流的大小，则有
答：通过该导体的电力流为0.5A。
3、（1）0.2A；（2）0.6A
【详解】
解：由电路图可知，三灯泡并联，电流表A3测干路电流，电流表A2测L1和L2支路的电流之和，电流表A1测L2和L3支路的电流之和；设灯L1通过的电流为I1，灯L2通过的电流为I2，灯L3通过的电流为 I3，由并联电路电流规律可得
I1+I2+I3=0.7A----①
I3=0.1A----②
I2+I3=0.5A----③
由②③可得，I2=0.4A；由①③可得，I1=0.2A；则
I1+I2=0.6A
即电流表A2的示数为0.6A。
答：（1）通过灯 L1的电流为0.2A；（2）通过电流表A2的电流为0.6A。
4、 (1)2V；(2)20Ω；(3)6V、0.6A或3V、0.3A
【分析】
根据串联电路中电阻分压、并联电路中电阻分流特性分析，根据欧姆定律公式计算电流或电压值；电流表的最大量程有0.6A与3A两种规格，电压表的最大量程有6V与15V两种规格。
【详解】
(1)闭合开关S后，两个电阻串联，电压表测量电阻R1的两端电压，即
(2)根据串联分压特性可知，电阻R2的两端电压为
则电阻R2接入的阻值为
(3)若移动滑动变阻器滑片P到某一位置，发现电压表和电流表中有一个已达到满刻度，电压表满刻度时为15V或3V，由于电源电压仅为6V，则电压表的最大量程为3V，此时电路中的电流为
电流表的满刻度为3A或0.6A，由于变阻器允许通过的电流为2A，则电流表满刻度时为0.6A，此时电压表示数为
电压表的示数能够保证电路安全，符合题意。
答：(1)电压表的示数为2V；
(2)电阻R2连入电路的阻值为20Ω；
(3)若移动滑动变阻器滑片P到某一位置，发现电压表和电流表中有一个已达到满刻度，求此时电压表和电流表的示数为6V、0.6A或3V、0.3A。
