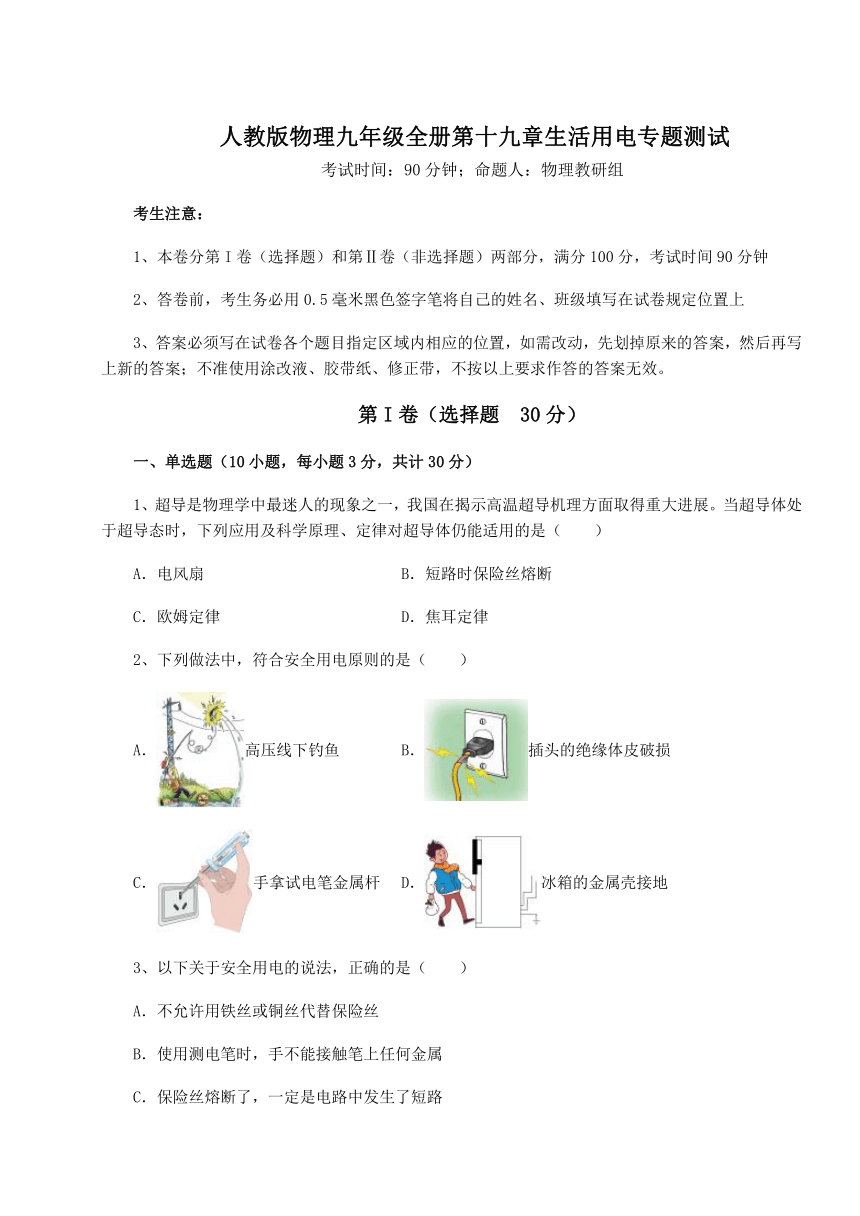

2021-2022学年人教版物理九年级全册第十九章生活用电专题测试试卷（精选含详解）

人教版物理九年级全册第十九章生活用电专题测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、超导是物理学中最迷人的现象之一，我国在揭示高温超导机理方面取得重大进展。当超导体处于超导态时，下列应用及科学原理、定律对超导体仍能适用的是（　　）
A．电风扇 B．短路时保险丝熔断
C．欧姆定律 D．焦耳定律
2、下列做法中，符合安全用电原则的是（　　）
A．高压线下钓鱼 B．插头的绝缘体皮破损
C．手拿试电笔金属杆 D．冰箱的金属壳接地
3、以下关于安全用电的说法，正确的是（　　）
A．不允许用铁丝或铜丝代替保险丝
B．使用测电笔时，手不能接触笔上任何金属
C．保险丝熔断了，一定是电路中发生了短路
D．在家庭电路中，同时工作的用电器越多，总电阻越大

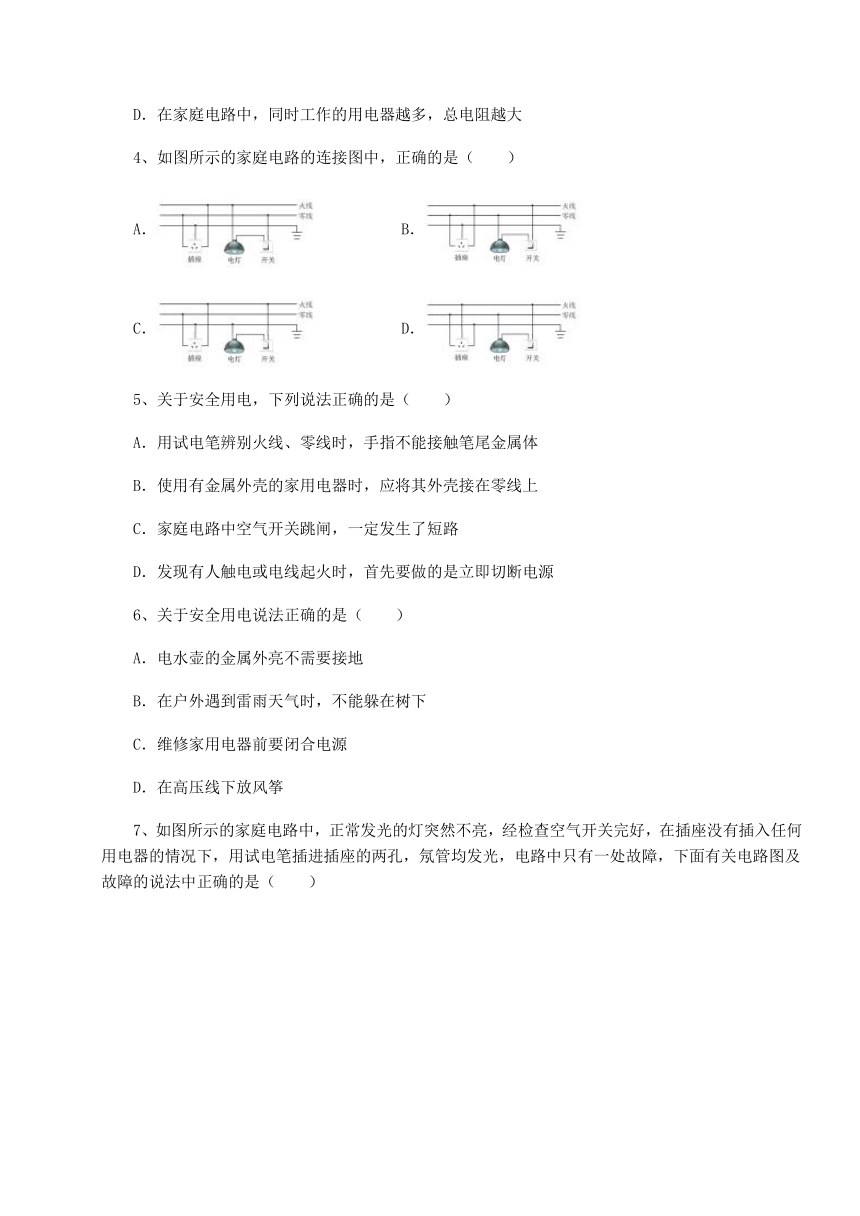

4、如图所示的家庭电路的连接图中，正确的是（　　）
A． B．
C． D．
5、关于安全用电，下列说法正确的是（　　）
A．用试电笔辨别火线、零线时，手指不能接触笔尾金属体
B．使用有金属外壳的家用电器时，应将其外壳接在零线上
C．家庭电路中空气开关跳闸，一定发生了短路
D．发现有人触电或电线起火时，首先要做的是立即切断电源
6、关于安全用电说法正确的是（　　）
A．电水壶的金属外亮不需要接地
B．在户外遇到雷雨天气时，不能躲在树下
C．维修家用电器前要闭合电源
D．在高压线下放风筝

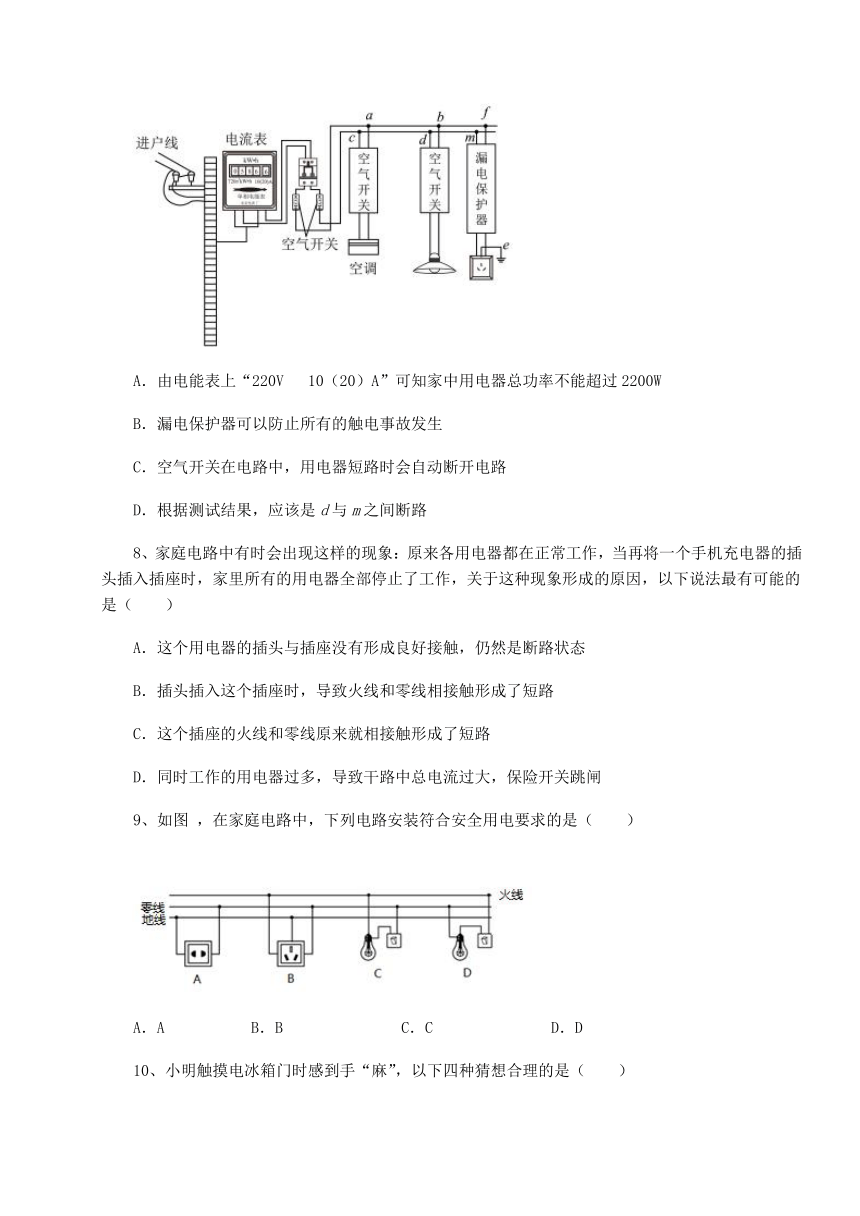

7、如图所示的家庭电路中，正常发光的灯突然不亮，经检查空气开关完好，在插座没有插入任何用电器的情况下，用试电笔插进插座的两孔，氖管均发光，电路中只有一处故障，下面有关电路图及故障的说法中正确的是（　　）
A．由电能表上“220V 10（20）A”可知家中用电器总功率不能超过2200W
B．漏电保护器可以防止所有的触电事故发生
C．空气开关在电路中，用电器短路时会自动断开电路
D．根据测试结果，应该是d与m之间断路
8、家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当再将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，关于这种现象形成的原因，以下说法最有可能的是（　　）
A．这个用电器的插头与插座没有形成良好接触，仍然是断路状态
B．插头插入这个插座时，导致火线和零线相接触形成了短路
C．这个插座的火线和零线原来就相接触形成了短路
D．同时工作的用电器过多，导致干路中总电流过大，保险开关跳闸
9、如图 ，在家庭电路中，下列电路安装符合安全用电要求的是（　　）
A．A B．B C．C D．D
10、小明触摸电冰箱门时感到手“麻”，以下四种猜想合理的是（　　）
A．火线断路 B．电冰箱的金属外壳接了地线
C．火线与电冰箱的金属外壳接触 D．火、零线短接

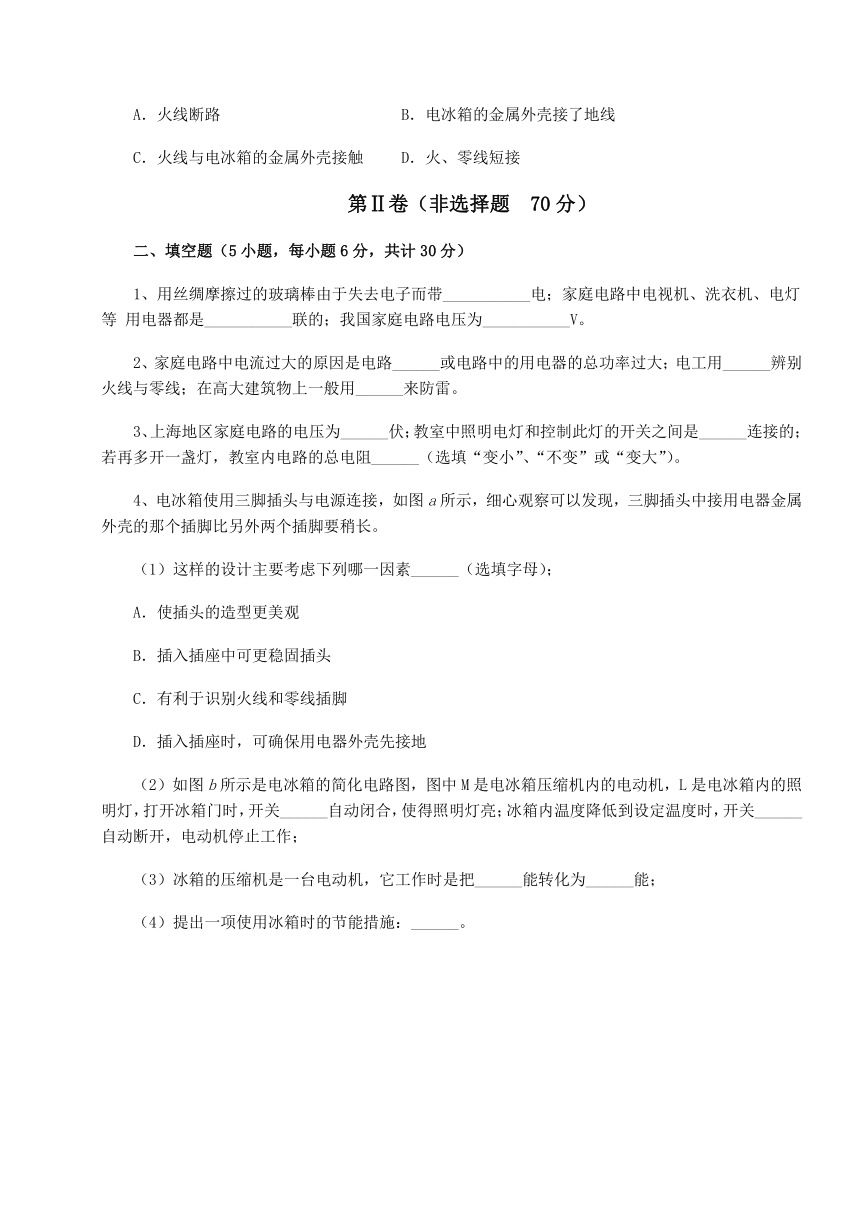

第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、用丝绸摩擦过的玻璃棒由于失去电子而带___________电；家庭电路中电视机、洗衣机、电灯等 用电器都是___________联的；我国家庭电路电压为___________V。
2、家庭电路中电流过大的原因是电路______或电路中的用电器的总功率过大；电工用______辨别火线与零线；在高大建筑物上一般用______来防雷。
3、上海地区家庭电路的电压为______伏；教室中照明电灯和控制此灯的开关之间是______连接的；若再多开一盏灯，教室内电路的总电阻______（选填“变小”、“不变”或“变大”）。

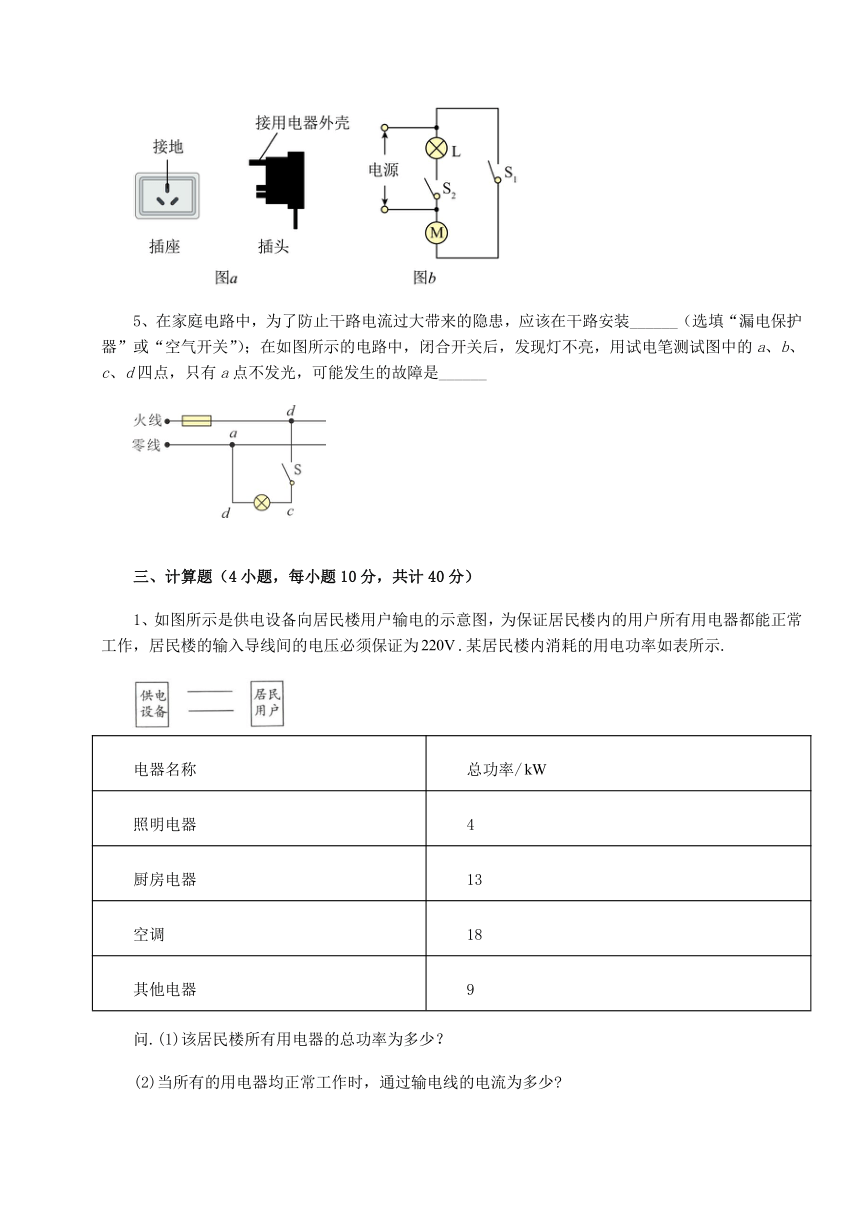

4、电冰箱使用三脚插头与电源连接，如图a所示，细心观察可以发现，三脚插头中接用电器金属外壳的那个插脚比另外两个插脚要稍长。
（1）这样的设计主要考虑下列哪一因素______（选填字母）；
A．使插头的造型更美观
B．插入插座中可更稳固插头
C．有利于识别火线和零线插脚
D．插入插座时，可确保用电器外壳先接地
（2）如图b所示是电冰箱的简化电路图，图中M是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，打开冰箱门时，开关______自动闭合，使得照明灯亮；冰箱内温度降低到设定温度时，开关______自动断开，电动机停止工作；
（3）冰箱的压缩机是一台电动机，它工作时是把______能转化为______能；
（4）提出一项使用冰箱时的节能措施：______。
5、在家庭电路中，为了防止干路电流过大带来的隐患，应该在干路安装______（选填“漏电保护器”或“空气开关”）；在如图所示的电路中，闭合开关后，发现灯不亮，用试电笔测试图中的a、b、c、d四点，只有a点不发光，可能发生的故障是______
三、计算题（4小题，每小题10分，共计40分）
1、如图所示是供电设备向居民楼用户输电的示意图，为保证居民楼内的用户所有用电器都能正常工作，居民楼的输入导线间的电压必须保证为.某居民楼内消耗的用电功率如表所示.
电器名称 总功率/
照明电器 4
厨房电器 13
空调 18
其他电器 9
问.(1)该居民楼所有用电器的总功率为多少？
(2)当所有的用电器均正常工作时，通过输电线的电流为多少
2、某宿舍楼共有“220V 30W”的日光灯20盏，“220V 60W”的彩电5台，“220V 40W”的电风扇5台，求：
（1）用电器的总功率；
（2）干路中的最大正常电流；
（3）熔断器里应安装什么规格的熔丝？
3、小杨家买了一个家用电吹风，如图甲所示，简化电路如图乙所示，主要参数如表中所示.则（不考虑温度对电阻的影响）：
热风温度 45-75℃
额定功率 热风 1200W
冷风 200W
额定电压 220V
质量 0.66kg
（1）选择开关应旋至何处时，吹风机正常工作的功率最大？此时电路中的总电流多大？（计算结果保留一位小数）
（2）当电路供电电压为110V时，吹风机电热丝的实际功率为多大？
4、小明家中有一台冰箱，一台彩色电视机，一台洗衣机和两盏灯，正常工作时电流分别是1.7A，200mA，1.3A，0.18A和45mA，如果干路中的电流不允许超过5A，那么这些用电器能否同时使用？请说明道理．
-参考答案-
一、单选题
1、A
【解析】
【详解】
假如常温下就能使用超导体，适合制作人们不需要电热的地方，如：输电导线、电磁铁、电动机和发电机线圈等；而保险丝是用电流的热效应工作的，电阻为零，保险丝不能用超导体制作；电阻为零，欧姆定律、焦耳定律不能使用，故A符合题意，BCD不符合题意。
故选A。
2、D
【解析】
【详解】
A．高压线下钓鱼，鱼线很容易接触到高压线，容易发生触电事故，故A不符合题意；
B．插头的绝缘体皮破损，人接触时容易发生触电事故，故B不符合题意；
C．使用测电笔时手要接触笔尾金属体，笔尖接触导线，手拿金属杆易会发生触电事故，故C不符合题意；
D．为了防止因漏电而发生触电事故，冰箱的金属壳要接地，故D符合题意。
故选D。
3、A
【解析】
【详解】
A．电路中电流过大，虽然产生了较多的热量，铁丝和铜丝的熔点比较高，铁丝或铜丝不会熔断，不能起到保险作用，不允许用铁丝或铜丝代替保险丝，故A正确；
B．使用测电笔时，手要与笔尾金属体接触，不能接触笔尖，故B错误；
C．保险丝熔断，说明电路中电流过大，其原因可能是电路中发生了短路或用电器总功率过大，故C错误；
D．家庭电路中同时工作的用电器越多，相当于增大了横截面积，故总电阻越小，故D错误。
故选A。
4、B
【解析】
【详解】
家庭电路灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，人接触灯泡不会发生触电事故；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。故ACD错误，B正确。
故选B。
5、D
【解析】
【详解】
A．用试电笔辨别火线、零线时，手指必须接触笔尾金属体，但不能接触笔尖金属体，故A错误；
B．使用有金属外壳的家用电器时，应将其外壳接在保护地线上，故B错误；
C．家庭电路中空气开关跳闸，可能是发生了短路，也有可能是用电器的总功率过大，故C错误；
D．发现有人触电或发生电线起火时，要先立即切断电源再施救，避免施救者再触电，故D正确。
故选D。
6、B
【解析】
【详解】
A．电水壶的金属外壳需要接地，可以防止金属外壳漏电时发生触电事故，故A错误；
B．雷雨天气不能在大树下避雨，因为树比较高，而且树上带有水，树木就成了导体，容易将雷电引下来，人在树下避雨就可能会触电，故B正确；
C．维修家用电器前要切断电源，以防触电，故C错误；
D．根据安全用电的基本原则可知，在高压线下放风筝，很容易造成触电事故，故D错误。
故选B。
7、C
【解析】
【详解】
A．电能表允许通过的最大电流为20A，在220V的电压下工作，故接入的用电器总功率的最大值
故A错误；
B．漏电保护器在通过火线和零线的电流不相等时自动断开电路，所以当人单独接触火线发生触电事故或者火线接地时，漏电保护器可以起到保护作用，但是当人同时接触火线和零线发生触电事故时，漏电保护器不能起到保护作用，故B错误；
C．空气开关在电路短路或用电器的总功率过大时切断电路，故C正确；
D．试电笔插进插座的两孔，氖管均发光，说明零线断路，且断路位置在m点之前，灯不发光，所以断路发生在d点之前，故D错误。
故选C。
8、B
【解析】
【详解】
A．若这个用电器的插头与插座没有形成良好接触，即处于断路状态，则用电器不工作，不会影响室内其它用电器，故A错误；
BD．将一个手机充电器的插头插入插座时，家里所有的用电器全部停止了工作，说明干路上的保险丝被熔断了，保险丝被熔断是由于电路中的电流过大。而产生电流过大的原因有两个：一是用电器的总功率过大，另一个是发生短路。由生活常识可知，手机充电器的功率比较小，因此造成保险丝熔断的原因不会是因干路的总功率过大，而是短路引起的，故B正确，D错误；
C．若是插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，故C错误。
故选B。
9、D
【解析】
【详解】
A．两孔插座中左孔接零线，右孔接火线，故A不符合题意；
B．三孔插座中左孔接零线，右孔接火线，上孔接地线，故B不符合题意；
CD．根据安全用电的原则，开关要接在火线上，螺口灯的螺旋金属套一定要接在零线上，故C不符合题意，D符合题意。
故选D。
10、C
【解析】
【详解】
A．火线断路，手接触冰箱门是不会触电的，故A不符合题意；
B．电冰箱的金属外壳接了地，金属外壳即使和火线接触，电流也会通过地线流入大地，人接触金属外壳是不会触电的，故B不符合题意；
C．火线与电冰箱的金属外壳接触，金属外壳就相当于火线的延伸，单手接触金属外壳就会触电，故C符合题意；
D．火线和零线接触，就会出现短路，会烧坏保险丝，导致电路断路，手接触电冰箱门不会触电，故D不符合题意。
故选C。
二、填空题
1、正 并 220
【详解】
[1]丝绸与玻璃棒摩擦时，玻璃棒失去电子而带正电，丝绸带负电。
[2]家庭中各用电器只有并联才能独立工作，互不影响，所以，家庭电路中的电冰箱、电视机、电灯等用电器的连接方式是并联的。
[3]家庭电路的电压是220V，家用电器的额定电压都是220V。
2、短路 试电笔 避雷针
【详解】
[1]家庭电路中发生电流过大的原因：一是电路发生短路现象；二是电路中用电器的总功率过大。
[2]试电笔或测电笔可以辨别火线和零线。
[3]在高大建筑物上一般都安装有避雷针，是用来防雷击的。
3、220 串联 变小
【详解】
[1]我国家庭电路的电压为220V，故上海地区家庭电路的电压为220V。
[2]开关控制照明灯，故开关与照明灯串联。
[3]教室中照明电路的电压也为220V；因为教室里装有多盏灯是并联连接，由于并联电路中干路电流等于各支路电流之和，支路越多，总电流会变大，总电压不变，由欧姆定律可知总电阻会变小。
4、D S2 S1 电 机械 尽量减少开冰箱门的次数
【详解】
（1）[1]三孔插座的上端接线柱与地线相连接，脚插头中接用电器金属外壳的那个插脚比另外两个插脚要稍长，是为了插入插座时，可确保用电器通电前外壳先接地，故ABC不符合题意，D符合题意。
故选D。
（2）[2]由图b得，开关S2控制照明灯，因此打开冰箱门时，开关S2自动闭合，使得照明灯亮。
[3]由图b得，开关S1控制电动机，冰箱内温度降低到设定温度时，开关S1自动断开，电动机停止工作。
（3）[4]冰箱的压缩机是一台电动机，它工作时消耗电能，主要用于电动机转动，故工作时是把电能转化为机械能。
（4）[5]冰箱工作时，温度达到一定温度，冰箱开始运行，当温度降低到一定温度，冰箱停止运行，故应减少开冰箱的次数或者缩短开冰箱的时间，减少热传递，通过减少冰箱运行的次数来省电。
5、空气开关 ab之间断路
【详解】
[1]当家庭电路中电流过大时，空气开关会自动切断电路，所以家庭电路中，为了防止电流过大引发的安全事故，应该在干路安装空气开关。
[2]用试电笔测试图中的a、b、c、d四点，b、c、d点发光，说明这三点与火线连通，a点不发光，则可能是ab之间断路，使a点与火线不连通。
三、计算题
1、（1）；（2）.
【详解】
(1) 用电器的总功率
P总=4kW+13kW+18kW+9kW=44kW．
(2) 通过输电线的电流为
答：（1）该居民楼所有用电器的总功率是44kW．
（2）通过输电线的电流为200A．
2、（1）1100W；（2）A；（3）熔断器里应安装额定电流略大于5A规格的熔丝．
【详解】
（1）用电器的总功率为各个用电器的功率之和：
；
（2）由可得，干路中的最大正常电流：
；
（3）根据保险丝的选用规则，熔断器里应安装额定电流等于或略大于5A规格的熔丝．
【点睛】
知道用电器的总功率等于各用电器的功率之和，根据求出干路中的最大正常电流，选用熔丝的额定电流应等于或略大于干路中的最大电流．
3、 (1)AB；5.5A；(2)250W
【详解】
(1) 当开关旋至A、B处时，电阻丝和电动机并联，同时工作，吹出的是热风，此时电路中电阻最小，电源电压不变，根据公式P=可知此时电吹风正常工作的功率最大，电路中的电流
I=≈5.5A；
(2)电热丝的额定功率
P2=P总-P1=1200W-200W=1000W，
电热丝的电阻
R==48.4Ω，
当电路供电电压为110V时，吹风机电热丝的实际功率：
P2′==250W．
答：(1)选择开关旋至AB处，功率最大，此时电流约为5.5A；
(2)当电路供电电压为110V时，吹风机电热丝的实际功率250W．
4、这些用电器能同时使用
【详解】
试题分析：家用电器的连接方式都是并联，根据并联电路电流规律算出这几个用电器工作时的总电流，然后和5A进行比较得出答案．
解：
∵家用电器都是并联的，
∴它们工作时的总电流：
I=1.7A+0.2A+1.3A+0.18A+0.045A=3.425A，
∵3.425A＜5A，
∴这些用电器能同时使用．
答：这些用电器能同时使用．
【点评】解答本题需要清楚家用电器的连接方式，计算时要将毫安换算成安．记住在并联电路中，干路中的电流等于各支路电流之和．
