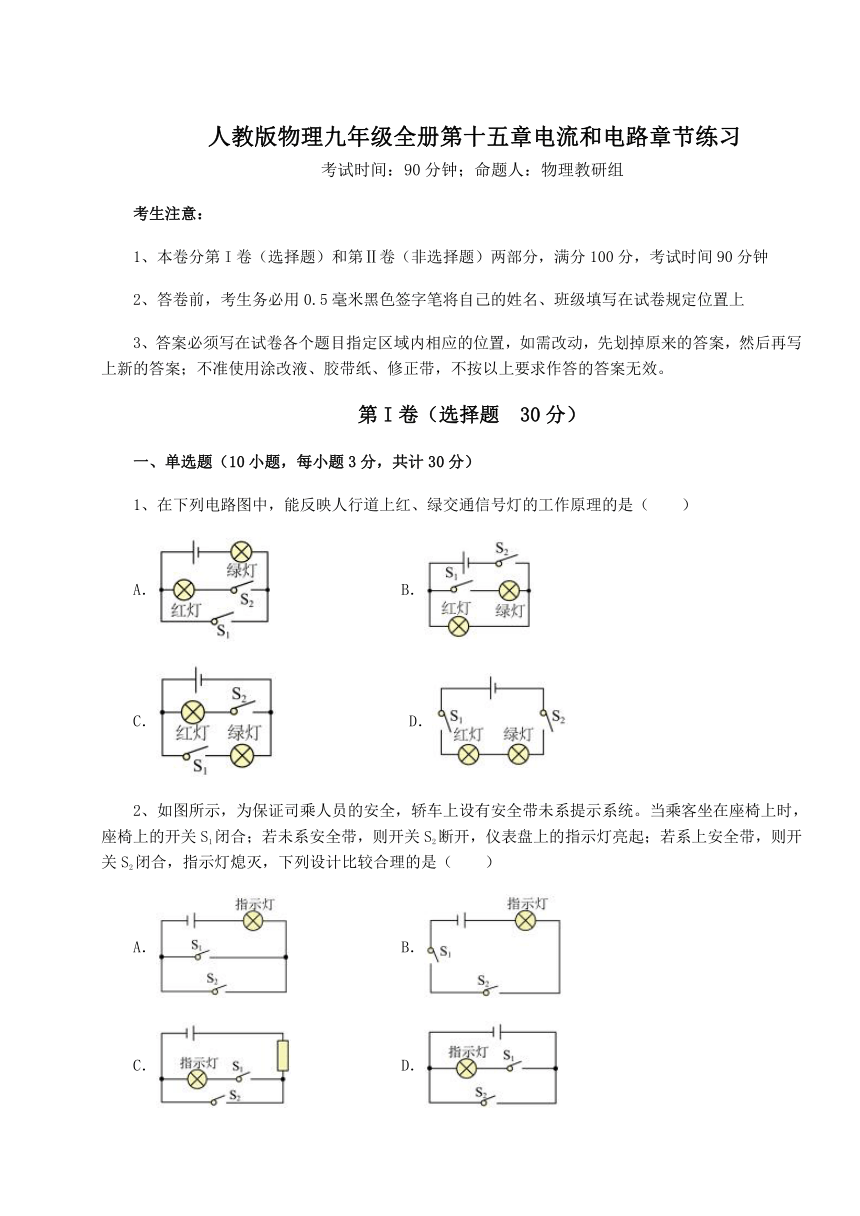

人教版物理九年级全册第十五章电流和电路章节练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、在下列电路图中，能反映人行道上红、绿交通信号灯的工作原理的是（　　）
A． B．
C． D．
2、如图所示，为保证司乘人员的安全，轿车上设有安全带未系提示系统。当乘客坐在座椅上时，座椅上的开关S1闭合；若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭，下列设计比较合理的是（　　）
A． B．
C． D．

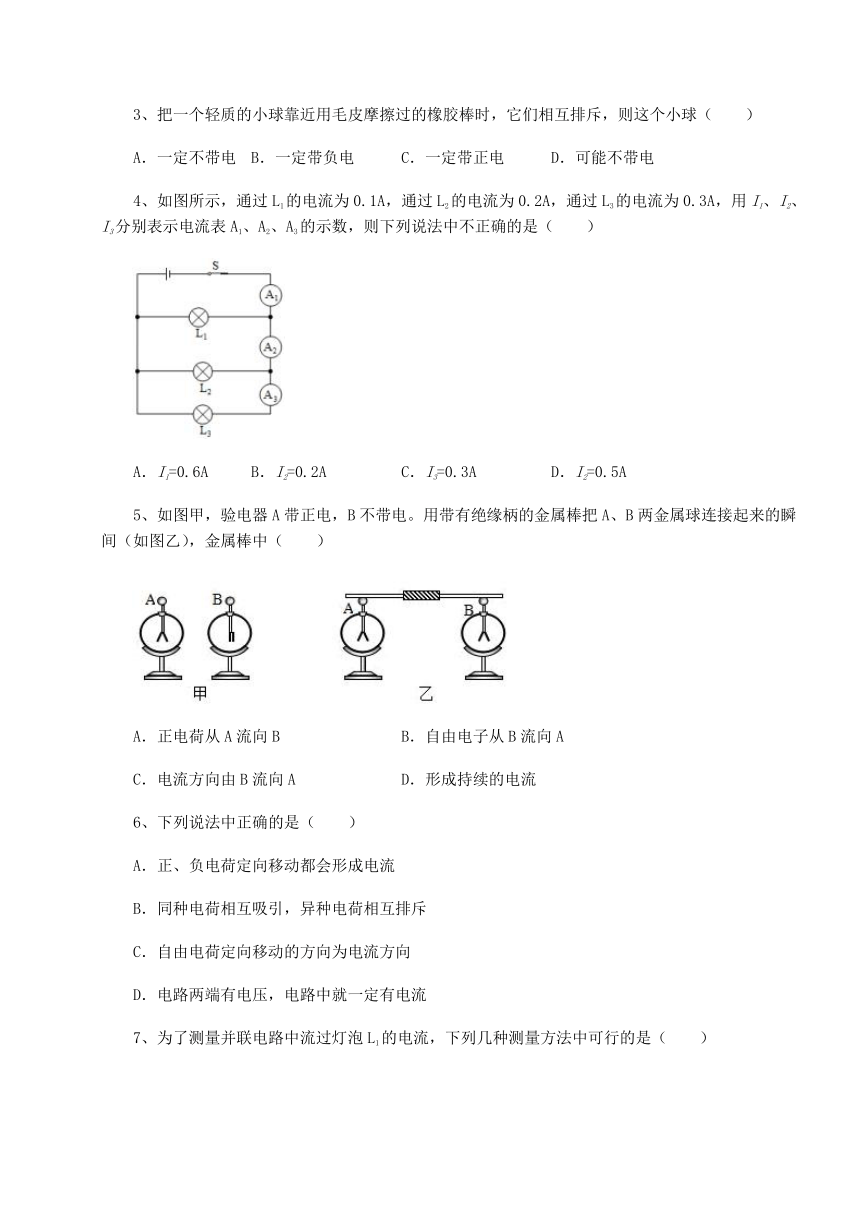

3、把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球（　　）
A．一定不带电 B．一定带负电 C．一定带正电 D．可能不带电
4、如图所示，通过L1的电流为0.1A，通过L2的电流为0.2A，通过L3的电流为0.3A，用I1、I2、I3分别表示电流表A1、A2、A3的示数，则下列说法中不正确的是（　　）
A．I1=0.6A B．I2=0.2A C．I3=0.3A D．I2=0.5A
5、如图甲，验电器A带正电，B不带电。用带有绝缘柄的金属棒把A、B两金属球连接起来的瞬间（如图乙），金属棒中（　　）
A．正电荷从A流向B B．自由电子从B流向A
C．电流方向由B流向A D．形成持续的电流
6、下列说法中正确的是（　　）
A．正、负电荷定向移动都会形成电流
B．同种电荷相互吸引，异种电荷相互排斥
C．自由电荷定向移动的方向为电流方向
D．电路两端有电压，电路中就一定有电流

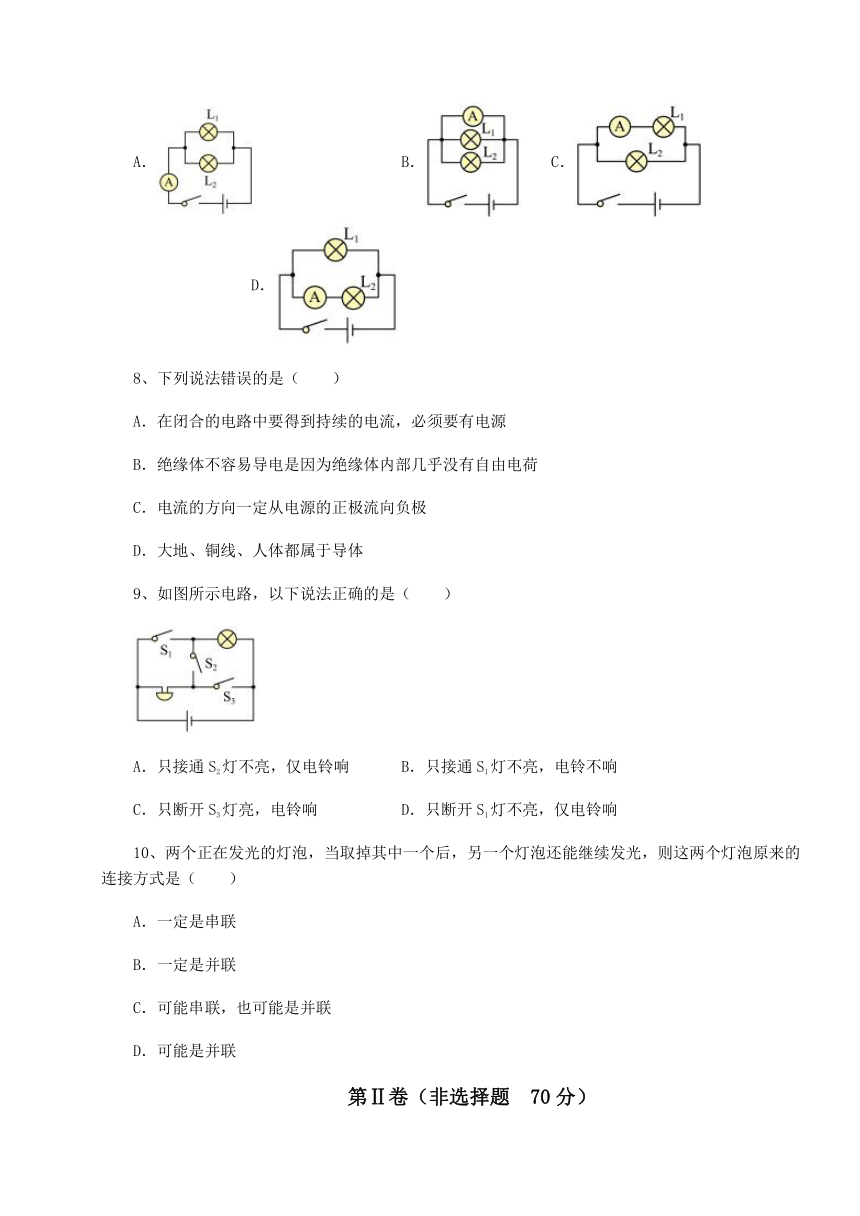

7、为了测量并联电路中流过灯泡L1的电流，下列几种测量方法中可行的是（　　）
A． B． C． D．
8、下列说法错误的是（　　）
A．在闭合的电路中要得到持续的电流，必须要有电源
B．绝缘体不容易导电是因为绝缘体内部几乎没有自由电荷
C．电流的方向一定从电源的正极流向负极
D．大地、铜线、人体都属于导体
9、如图所示电路，以下说法正确的是（　　）
A．只接通S2灯不亮，仅电铃响 B．只接通S1灯不亮，电铃不响
C．只断开S3灯亮，电铃响 D．只断开S1灯不亮，仅电铃响
10、两个正在发光的灯泡，当取掉其中一个后，另一个灯泡还能继续发光，则这两个灯泡原来的连接方式是（　　）
A．一定是串联
B．一定是并联
C．可能串联，也可能是并联
D．可能是并联
第Ⅱ卷（非选择题 70分）

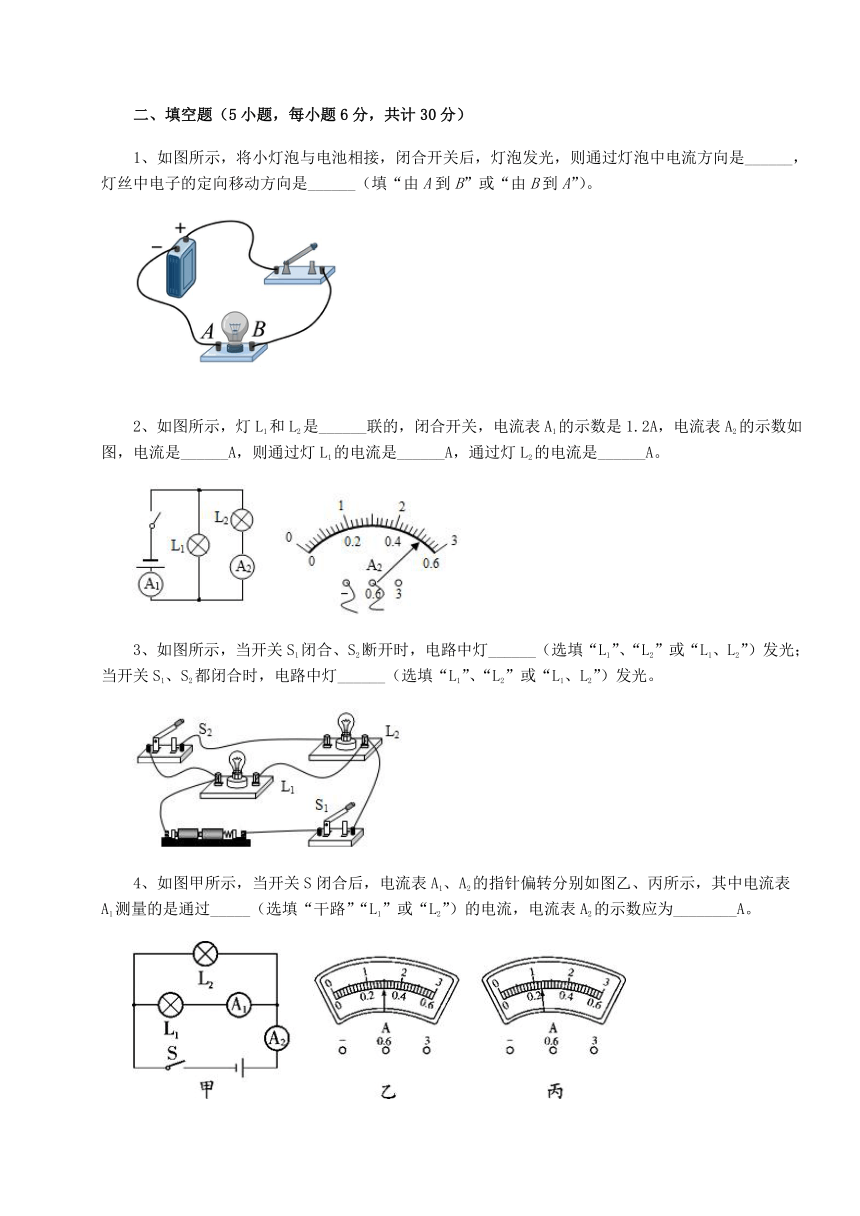

二、填空题（5小题，每小题6分，共计30分）
1、如图所示，将小灯泡与电池相接，闭合开关后，灯泡发光，则通过灯泡中电流方向是______，灯丝中电子的定向移动方向是______（填“由A到B”或“由B到A”）。
2、如图所示，灯L1和L2是______联的，闭合开关，电流表A1的示数是1.2A，电流表A2的示数如图，电流是______A，则通过灯L1的电流是______A，通过灯L2的电流是______A。
3、如图所示，当开关S1闭合、S2断开时，电路中灯______（选填“L1”、“L2”或“L1、L2”）发光；当开关S1、S2都闭合时，电路中灯______（选填“L1”、“L2”或“L1、L2”）发光。
4、如图甲所示，当开关S闭合后，电流表A1、A2的指针偏转分别如图乙、丙所示，其中电流表A1测量的是通过_____（选填“干路”“L1”或“L2”）的电流，电流表A2的示数应为________A。
5、干燥的冬天，妈妈的长头发与羽绒服摩擦后，头发很容易粘在与羽绒服摩擦的区域是因为摩擦起电时，______。同时，头发变得很蓬松是因为______。
三、计算题（4小题，每小题10分，共计40分）

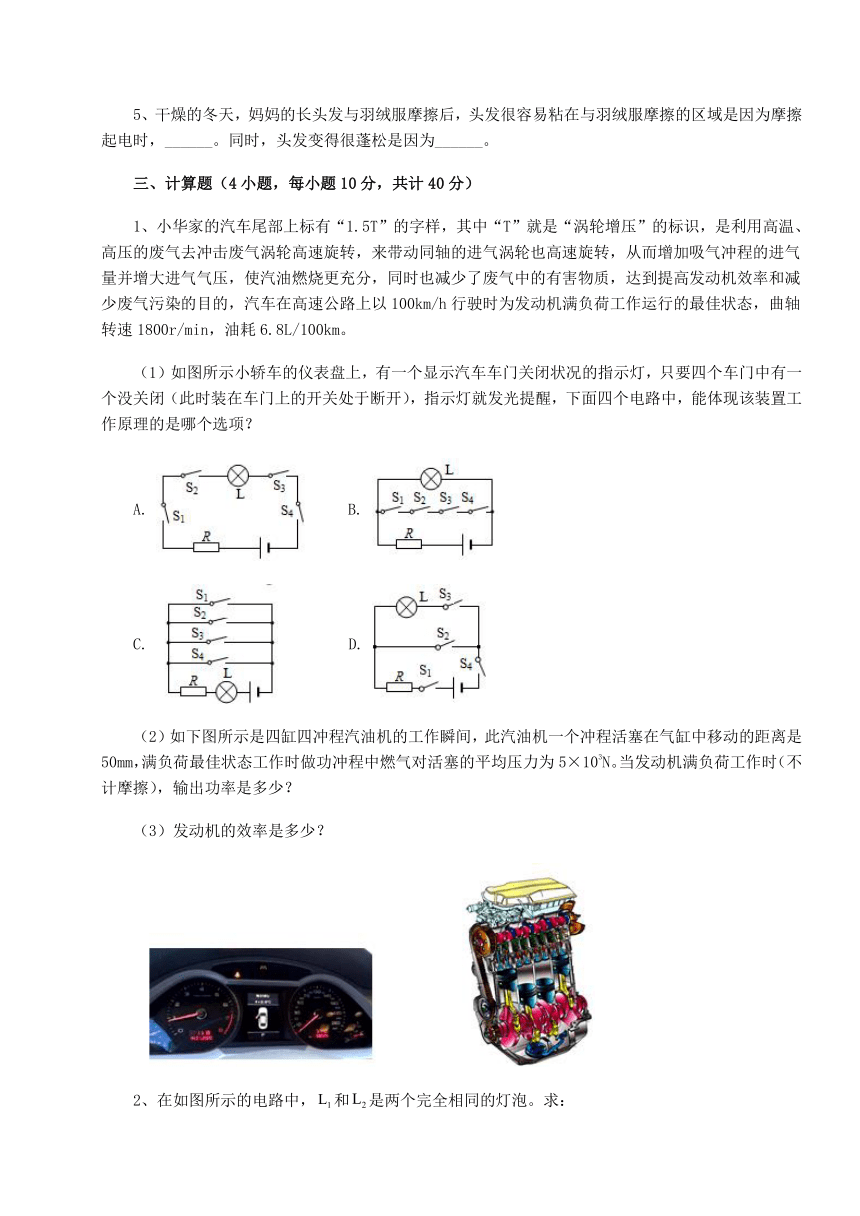

1、小华家的汽车尾部上标有“1.5T”的字样，其中“T”就是“涡轮增压”的标识，是利用高温、高压的废气去冲击废气涡轮高速旋转，来带动同轴的进气涡轮也高速旋转，从而增加吸气冲程的进气量并增大进气气压，使汽油燃烧更充分，同时也减少了废气中的有害物质，达到提高发动机效率和减少废气污染的目的，汽车在高速公路上以100km/h行驶时为发动机满负荷工作运行的最佳状态，曲轴转速1800r/min，油耗6.8L/100km。
（1）如图所示小轿车的仪表盘上，有一个显示汽车车门关闭状况的指示灯，只要四个车门中有一个没关闭（此时装在车门上的开关处于断开），指示灯就发光提醒，下面四个电路中，能体现该装置工作原理的是哪个选项？
A. B.
C. D.
（2）如下图所示是四缸四冲程汽油机的工作瞬间，此汽油机一个冲程活塞在气缸中移动的距离是50mm，满负荷最佳状态工作时做功冲程中燃气对活塞的平均压力为5×103N。当发动机满负荷工作时（不计摩擦），输出功率是多少？
（3）发动机的效率是多少？
2、在如图所示的电路中，和是两个完全相同的灯泡。求：
（1）只闭合时，若电流表的示数为0.28A，则通过和的电流分别是多少？
（2）只闭合时，若电流表的示数为0.49A，则通过和的电流分别是多少？
（3）能不能同时闭合开关、和？为什么？
3、认真观察图甲，分析并解答下面的问题：
（1）当只闭合S1时，若电流表A1的示数为0.5A，则通过L1的电流是多少？
（2）当只闭合S1、S2时，电流表A2示数如图乙所示，电流表A1的示数为0.8A，则通过L1，L2的电流分别是多少？
（3）当开关S1、S2、S3都闭合时会出现什么情况？
4、如图所示，是某个同学探究并联电路电流规律的电路，如下图两表指针在同一位置。求：
（1）电流表A1和A2示数；
（2）流过电阻R2的电流；
（3）干路电流。
-参考答案-
一、单选题
1、C
【解析】
【详解】
交通规则是“红灯停，绿灯行”，按照交通规则，红灯和绿灯是分别亮着，是并联状态，并且有各自独立的开关控制灯泡。故C符合题意。故选C。
2、C
【解析】
【详解】
A．两开关并联，无论乘客坐下，还是系上安全带，指示灯都会发光，故A不符合题意；
B．两开关串联，只有乘客坐下，系上安全带时指示灯才会发光，故B不符合题意；
C．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，并且不会出现电源短路，故C符合题意；
D．指示灯与S1串联，与S2并联，乘客坐下时指示灯亮，系上安全带时，指示灯被短路熄灭，电路中缺少保护电阻，会出现电源短路，故D不符合题意。
故选C。
3、B
【解析】
【详解】
用毛皮摩擦过的橡胶棒带负电，把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，根据电荷间相互作用规律，同种电荷相互排斥，则这个小球一定带负电，故ACD不符合题意；故B符合题意。
故选B。
4、B
【解析】
【详解】
A．由电路图可知，三个灯泡并联，电流表A1测干路电流，电流表A2测通过灯L2、L3的电流，电流表A3测通过灯L3的电流，则电流表A1的示数
I1=IL1+IL2+IL3=0.1A+0.2A+0.3A=0.6A
故A正确，不符合题意；
BCD．电流表A2的示数
I2=IL2+IL3=0.2A+0.3A=0.5A
电流表A3的示数
I3=IL3=0.3A
故B错误，符合题意，CD正确，不符合题意。
故选B。
5、B
【解析】
【详解】
验电器A带正电，是因为A缺少电子，B不带电，是因为B带有的正负电荷量相等。金属导电依靠自由电子，用带有绝缘柄的金属棒把A、B两金属球连接起来的瞬间，B上面的自由电子由B流向A，形成瞬间电流，电流方向与自由电子定向移动方向相反，瞬间电流方向为从A到B。
故选B。
6、A
【解析】
【详解】
A．电荷的定向移动形成电流，可以是正电荷，也可以是负电荷，故A正确；
B．同种电荷相互排斥，异种电荷相互吸引，故B错误；
C．物理学中规定正电荷定向移动的方向为电流方向，故C错误；
D．电路两端有电压，电路是通路，电路中才有电流，故D错误。
故选A。
7、C
【解析】
【详解】
A．图中两个灯泡并联，电流测量干路中的电流，故A不符合题意；
B．图中电流表直接与电源两极相连，电源短路，故B不符合题意；
C．图中两个灯泡并联，电流表与L1串联，即测量并联电路中流过灯泡L1的电流，故C符合题意；
D．图中两个灯泡并联，电流表与L2串联，即测量并联电路中流过灯泡L2的电流，故D不符合题意。
故选C。
8、C
【解析】
【详解】
A．形成持续电流的条件一是电路闭合，二是要有电源，故A正确，不符合题意；
B．导体容易导电是因为内部有大量的自由电荷，绝缘体不容易导电是因为绝缘体内部几乎没有自由电荷，故B正确，不符合题意；
C．在电源的外部电流由电源正极经用电器流向电源负极；在电源的内部电流从电源的负极流向电源的正极，故C错误，符合题意；
D．大地、铜线、人体都容易导电，属于导体，故D正确，不符合题意。
故选C。
9、D
【解析】
【详解】
A．只接通S2，灯泡和电铃串联，因此灯亮且电铃响，故A错误；
B．只接通S1，为灯泡的基本电路，因此灯亮，电铃不响，故B错误；
C．只断开S3，电铃被短路，为灯泡的基本电路，因此灯亮，电铃不响，故C错误；
D．只断开S1，灯被短路，不亮，为电铃的基本电路，只电铃响，故D正确。
故选D。
10、B
【解析】
【详解】
由于两个正在发光的灯泡，当取掉其中一个后，另一个灯泡还能继续发光，说明两只灯泡互不影响，独立工作，所以，两只灯泡属于并联，故B符合题意，ACD不符合题意。
故选B。
二、填空题
1、由B到A 由A到
【详解】
[1]在电源的外部，电流总是从电源的正极流出，经过用电器，回到电源的负极，故通过灯泡中电流方向是由B到A。
[2]电荷的定向移动形成电流，规定正电荷定向移动的方向为电流方向，负电荷定向移动的方向与电流方向相反；灯丝是金属，金属靠自由电子定向移动来导电，故灯丝中电子的定向移动方向是由A到。
2、并 0.52 0.68 0.52
【详解】
[1]由电路图知道，开关闭合后，电流从电源正极流出，通过电流表A1分为两路，一路经灯泡L1，另一路经电流表A2、灯泡L2，然后又汇合共同流入负极，所以，两灯并联连接。
[2][4]电流表A1测量干路的电流；已知电流表A1的示数是1.2A，则干路电流
I＝1.2A
电流表A2测量通过灯L2的电流；由电路图知道，电流表A2测所选量程为0～0.6A，分度值为0.02A，由指针位置知道，通过灯L2的电流是
I2＝0.52A
[3]则通过灯L1的电流是
I1＝I﹣I2＝1.2A﹣0.52A＝0.68A
3、L1 L1、L2
【详解】
[1][2]由图得，两灯泡并联，开关S1控制整个电路，开关S2控制L2，所以当开关S1闭合、S2断开时，电路中灯L1发光；当开关 S1、S2都闭合时，电路中灯L1、L2发光。
4、L1 1.2A
【详解】
[1]从电路图可以看出，两灯并联，电流表A2测量干路电流，电流表A1测量灯泡L1支路电流.
[2]由两个电流表的指针位置可知，电流大的电流表指针偏转角度小，说明两个电流表接的量程不一样；由于干路电流比支路电流大，则电流表A1接小量程，分度值为0.02A，示数为0.3A；电流表A2接的是大量程，分度值为0.1A，,示数为1.2A。
5、带电体能够吸引轻小物体 同种电荷相互排斥
【详解】
[1]头发与羽绒服摩擦后，头发很容易粘在与羽绒服摩擦的区域是因为摩擦起电时，带电体能够吸引轻小物体。
[2]头发变得很蓬松是因为同种电荷相互排斥。
三、计算题
1、（1）B；（2）15000W；（3）24.3%
【详解】
解：（1）A．开关都闭合时，灯泡才发光，故A错误；
B．开关都闭合时，灯泡被短路，当任何一个开关断开时，灯泡发光，故B正确；
C．只要有一个开关闭合，灯泡就发光，故C错误；
D．只要开关S1断开，无论另外三个开关什么状态，灯泡都不发光，故D错误。
故选B。
（2）汽油机一次做的功为
四缸发动机1min做功的次数为
1min做的总功为
因此四缸发动机的功率为
（3）行驶100km消耗汽油的质量为
完全燃烧是释放的热量为
发动机每小时做的功为
可得发动机的效率为
答：（1）能体现该装置工作原理的是B选项。
（2）发动机满负荷工作时，输出功率是15000W。
（3）发动机的效率是24.3%。
2、（1）0.28A；0.28A；（2） 0.49A；0A；（3）不能；见解析
【详解】
解：（1）由图知，只闭合时，两灯泡串联，电流表测电路中的电流，因为串联电路中各处的电流相等，所以通过两灯泡的电流均为0.28A。
（2）由图知，只闭合时，没有接入电路，电路为的简单电路，电流表测的电流，则通过的电流为0.49A，通过的电流为0A。
（3）由图知，同时闭合开关、和，会造成电源短路，会损坏电流表和电源，所以不能闭合开关、和。
答：（1）只闭合时，通过和的电流都是0.28A；
（２）只闭合时，通过的电流是0.49A，通过的电流是0A；
（3）不能；因为同时闭合开关、和，会造成电源短路，会损坏电流表和电源。
3、（1）0.5A；（2）0.3A； 0.5A；（3）电路会发生短路。
【详解】
解：（1）当只闭合S1时，此时为灯泡L1的简单电路，已知电流表A1的示数为0.5 A，故通过L1的电流是I1=0.5A；
（2）当闭合S1和S2时，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，由图乙可知，电流表A2所接量程为0~0.6 A，由指针位置可知，此时电流为0.3A，故通过L2的电流为I2=0.3A；由于并联电路干路中电流等于各支路中电流之和，则通过L1的电流为
（3）当S1、S2、S3同时闭合时，电源的两极被导线直接连通，电路会发生短路。
答：（1）当只闭合S1时，通过L1的电流是0.5A；
（2）通过L2的电流为0.3A，通过L1的电流是0.5A；
（3）当S1、S2、S3同时闭合时，电路会发生短路。
4、（1）0.26A，1.3A；（2）1.04A；（3）1.3A
【详解】
解：（1）由电路图知道，两灯泡并联，A1测量通过R1的电流，A2测量干路电流，所以A2示数大于A1示数，即A1选择0～0.6A量程，示数为0.26A；A2选择0～3A量程，示数为1.3A。
（2）由（1）知道，干路电流为1.3A，通过R1的电流为0.26A，由串联电路电流的特点知道，通过R2的电流为
I2=I-I1=1.3A-0.26A=1.04A
（3）由（1）知道，干路电流为1.3A。
答：（1）A1和A2示数分别为0.26A和1.3A；
（2）流过电阻R2的电流为1.04A；
（3）干路电流为1.3A。
