第5节光的反射和折射(第2课时)

课件21张PPT。平面镜1、定义：表面是光滑平面的镜子。镜子、玻璃、光亮的地板、平静的水面等2、平面镜的作用： (1)改变光的传播方向(2) 平面镜能成像 谈谈你照镜子的发现：1）镜子里的你是真实的你吗？在像的位置放一张纸，能看到纸上有你吗？
2）你的像与你大小相同吗？
3）你到镜子的距离与像到镜子的距离关系如何？
4）当你面向镜子，向镜子走去（若以每秒1米的速度），则像怎样？

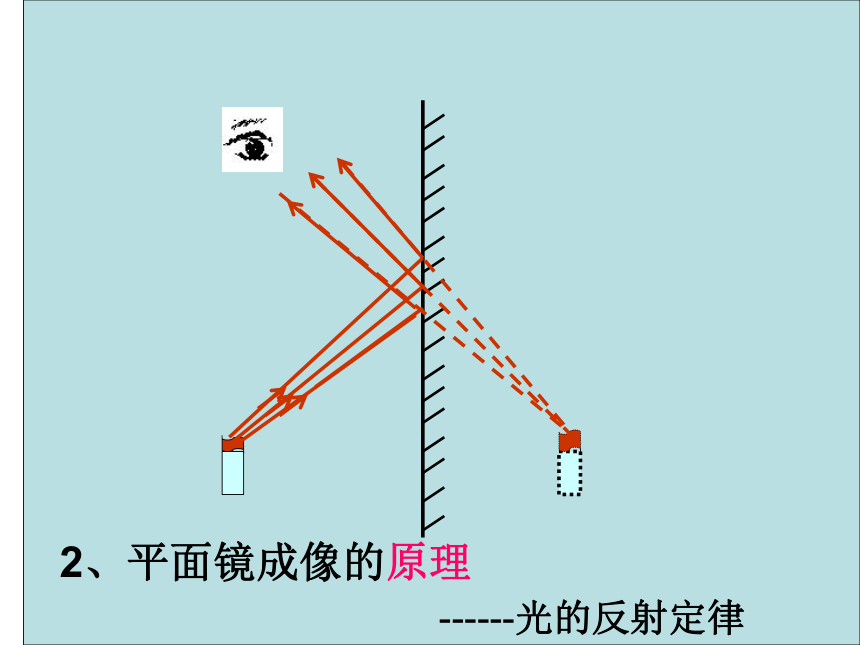

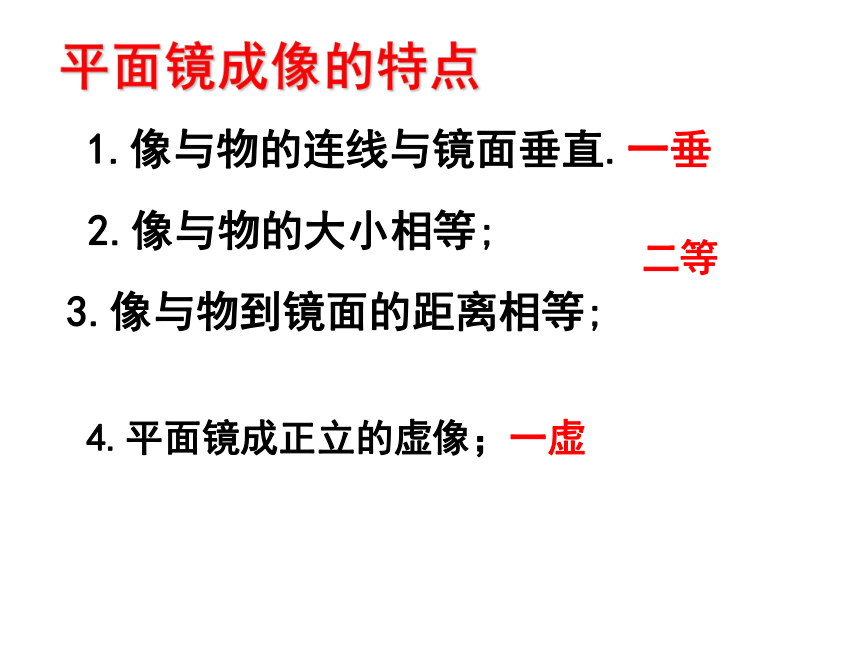

5）你与你的像的位置关系如何？2、平面镜成像的原理------光的反射定律 平面镜成像的特点 2.像与物的大小相等;3.像与物到镜面的距离相等;4.平面镜成正立的虚像；一虚1.像与物的连线与镜面垂直.一垂二等?例．某同学做“平面镜成象的特点”实验时,将一块玻璃板竖直架在一把直尺的上面,再取两段等长的蜡烛A和B一前一后竖放在直尺上，点燃玻璃板前的蜡烛A，用眼睛进行观察,如图所示.在此实验中：
(1)直尺的作用是便于比较物与象__________ 关系；
(2)两段等长的蜡烛是为了比较物与象的______关系；
(3)移去蜡烛B,并在其所在位置上放
一光屏,则光屏上_______接收到蜡
烛A的烛焰的象(填“能”或“不能”).
这说明平面镜成的是________象.

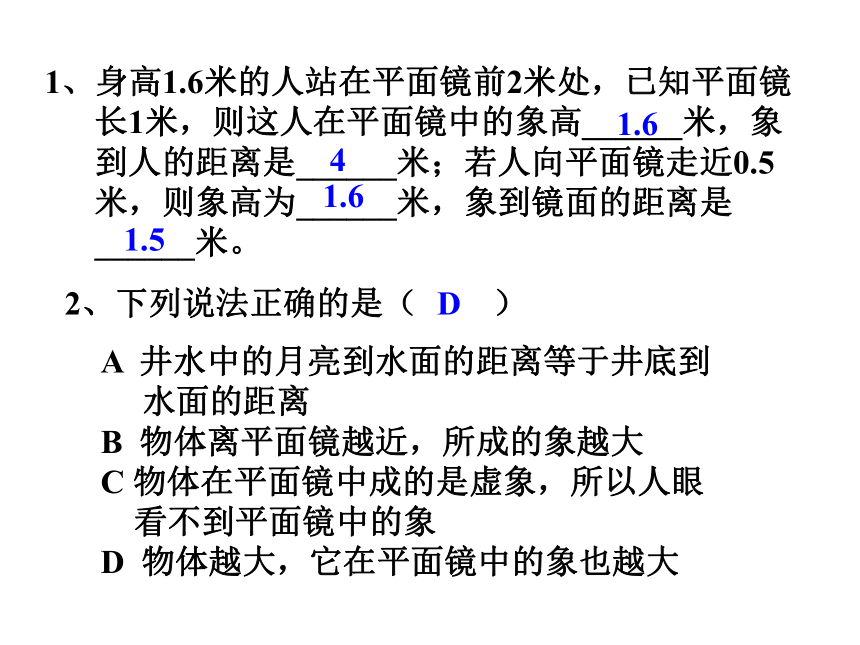

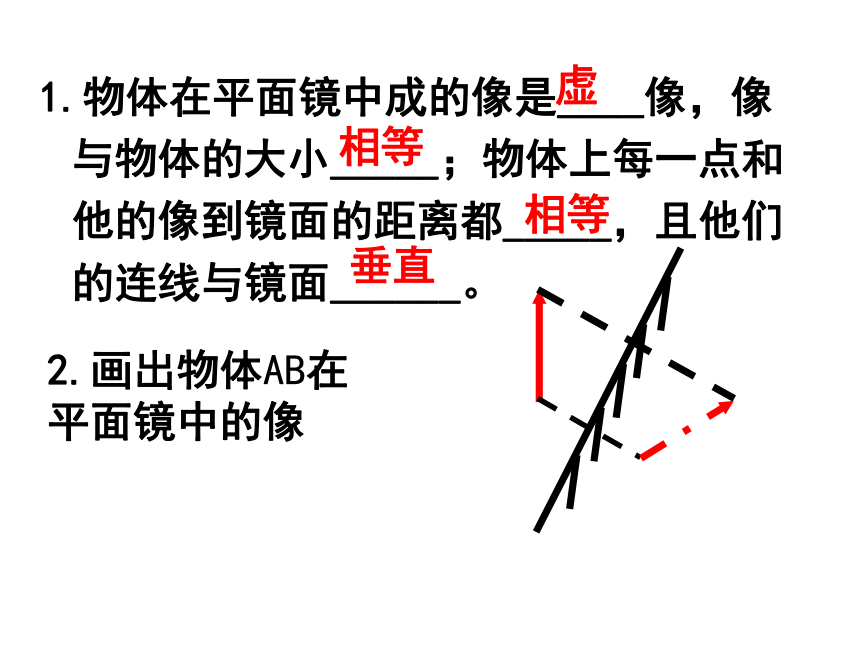

到镜面的距离 大小不能虚SS11.物体在平面镜中成的像是____像，像与物体的大小_____；物体上每一点和他的像到镜面的距离都_____，且他们的连线与镜面______。虚相等相等垂直2.画出物体AB在平面镜中的像1、身高1.6米的人站在平面镜前2米处，已知平面镜
长1米，则这人在平面镜中的象高______米，象
到人的距离是______米；若人向平面镜走近0.5
米，则象高为______米，象到镜面的距离是
______米。1.641.61.52、下列说法正确的是（ ）A 井水中的月亮到水面的距离等于井底到
水面的距离
B 物体离平面镜越近，所成的象越大
C 物体在平面镜中成的是虚象，所以人眼
看不到平面镜中的象
D 物体越大，它在平面镜中的象也越大D3、如图所示是从竖直悬挂着的
平面镜中所看到的钟表，则
实际时间是（ ）
A 10点45分 B 1点15分
C 10点15分 D 1点45分4、有一只电子表上显示如图
所示，则它在竖直悬挂着
的平面镜中所看到的读数
是（ ）
A 2点21分 B 12点20分
C 15点50分 D 21点02分BC5、人以1米/秒的速度沿着平直的河堤上行走，
他在平静的河水中的倒影相对于河堤的速度
是（ ）
A 1米/秒 B 0.5米/秒
C 0 D 2米/秒A6、上题中他在平静的河水中的倒影相对于他自己的速度是[ ]C7、厚度为2mm的平面镜，当把铅笔尖触到平面镜
上时，笔尖与镜中的象相距（ ）
A 1mm B 2mm
C 4mm D 8mmC8、根据平面镜成象的特点，以下哪个图正确( )ABA1B1AAABBBA1A1A1B1B1B1ABCDD1、如图所示，S是点光源，
MN是平面镜，P是平面
镜前的一点，请在图上
画出从S点发出的光线
经平面镜反射后过P点
的反射光线。2、如图所示，O1A和O2B
是从同一发光点S发出
的光线经平面镜反射后
的反射光线，请画出发
光点S的位置和入射光线。S1S球面镜
凸面镜使平行光束发散，对光起发散作用
利用它人们可以扩大视野。凹面镜对光起会聚作用，能把射向它的平行光线会聚在一点，这一点叫做凹镜的焦点．凹面镜的应用太阳灶手电筒、汽车头灯中用凹镜作反射面汽车观后镜、马路拐弯处的交通镜利用它人们可以扩大观察范围。凸面镜的应用光的反射3 光的反射应用 潜望镜正立，等大，虚象凸镜：球面镜凹镜： 发散作用汽车后视镜会聚作用太阳灶（扩大视野，增大观察范围）（聚光）9、如图所示，S是点光源，
MN是平面镜，P是平面
镜前的一点，请在图上
画出从S点发出的光线
经平面镜反射后过P点
的反射光线。10、如图所示，O1A和O2B
是从同一发光点S发出
的光线经平面镜反射后
的反射光线，请画出发

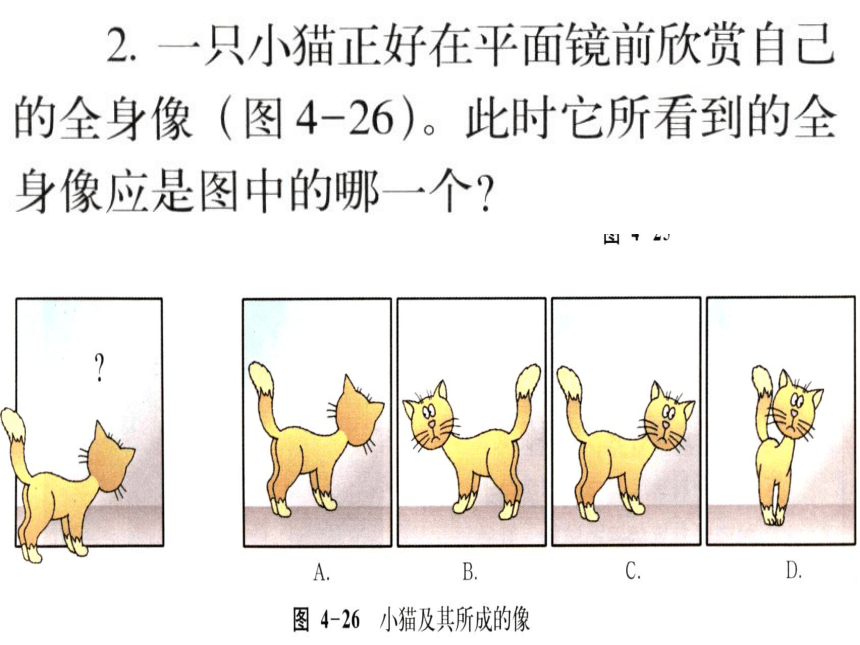

光点S的位置和入射光线。S1S3、某同学在平面镜前欣赏自己的全身像，他所看到的全身像是图2中哪一个？4、平面镜前有一个人，以1米／秒的速度沿垂直于镜面的方向远离镜面而去，镜中人的像的大小 将 ，像相对于人的速度是______米／秒。∨不变2
