必修三 第五章 电能与能源的可持续发展 章节综合练
一、单选题

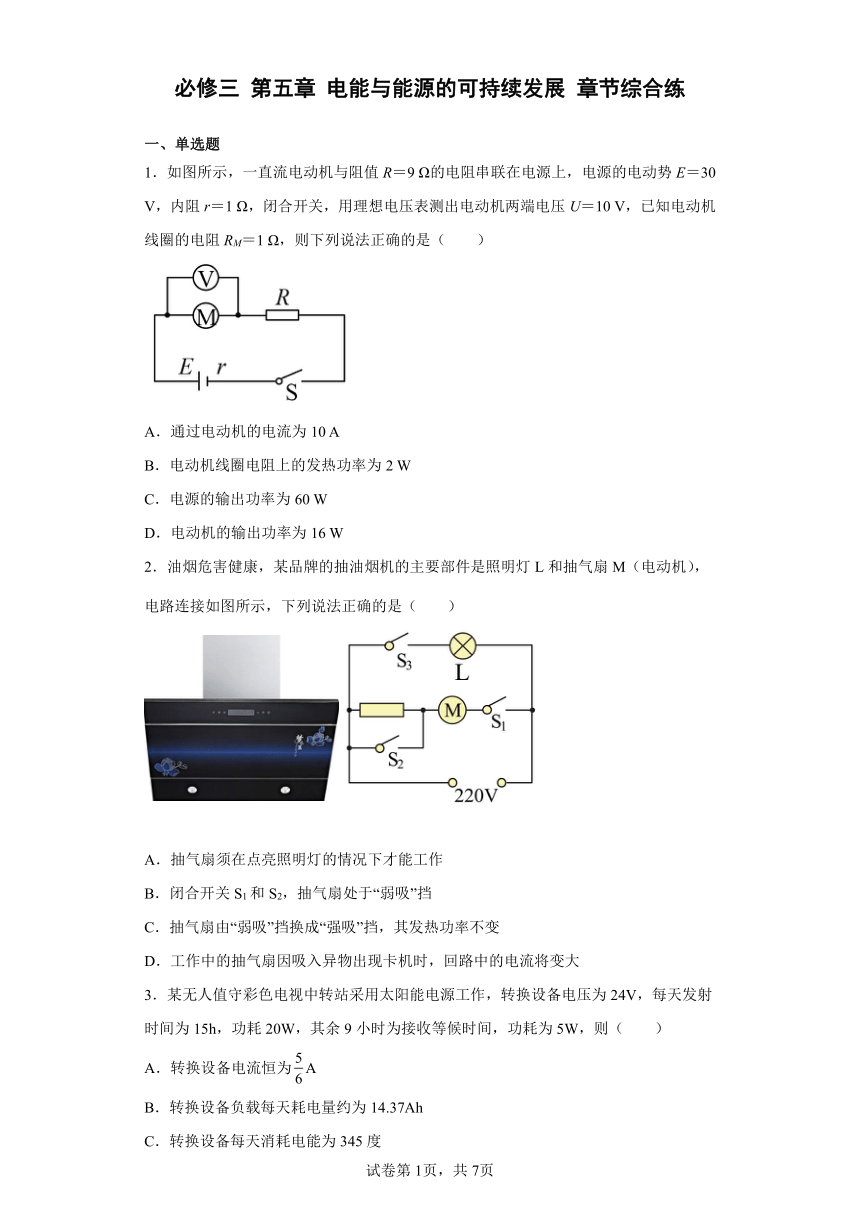

1．如图所示，一直流电动机与阻值R＝9 Ω的电阻串联在电源上，电源的电动势E＝30 V，内阻r＝1 Ω，闭合开关，用理想电压表测出电动机两端电压U＝10 V，已知电动机线圈的电阻RM＝1 Ω，则下列说法正确的是（　　）
A．通过电动机的电流为10 A
B．电动机线圈电阻上的发热功率为2 W
C．电源的输出功率为60 W
D．电动机的输出功率为16 W
2．油烟危害健康，某品牌的抽油烟机的主要部件是照明灯L和抽气扇M（电动机），电路连接如图所示，下列说法正确的是（ ）
A．抽气扇须在点亮照明灯的情况下才能工作
B．闭合开关S1和S2，抽气扇处于“弱吸”挡
C．抽气扇由“弱吸”挡换成“强吸”挡，其发热功率不变
D．工作中的抽气扇因吸入异物出现卡机时，回路中的电流将变大
3．某无人值守彩色电视中转站采用太阳能电源工作，转换设备电压为24V，每天发射时间为15h，功耗20W，其余9小时为接收等候时间，功耗为5W，则（　　）
A．转换设备电流恒为A
B．转换设备负载每天耗电量约为14.37Ah
C．转换设备每天消耗电能为345度
D．转换设备在等待过程中，工作电压小于24V

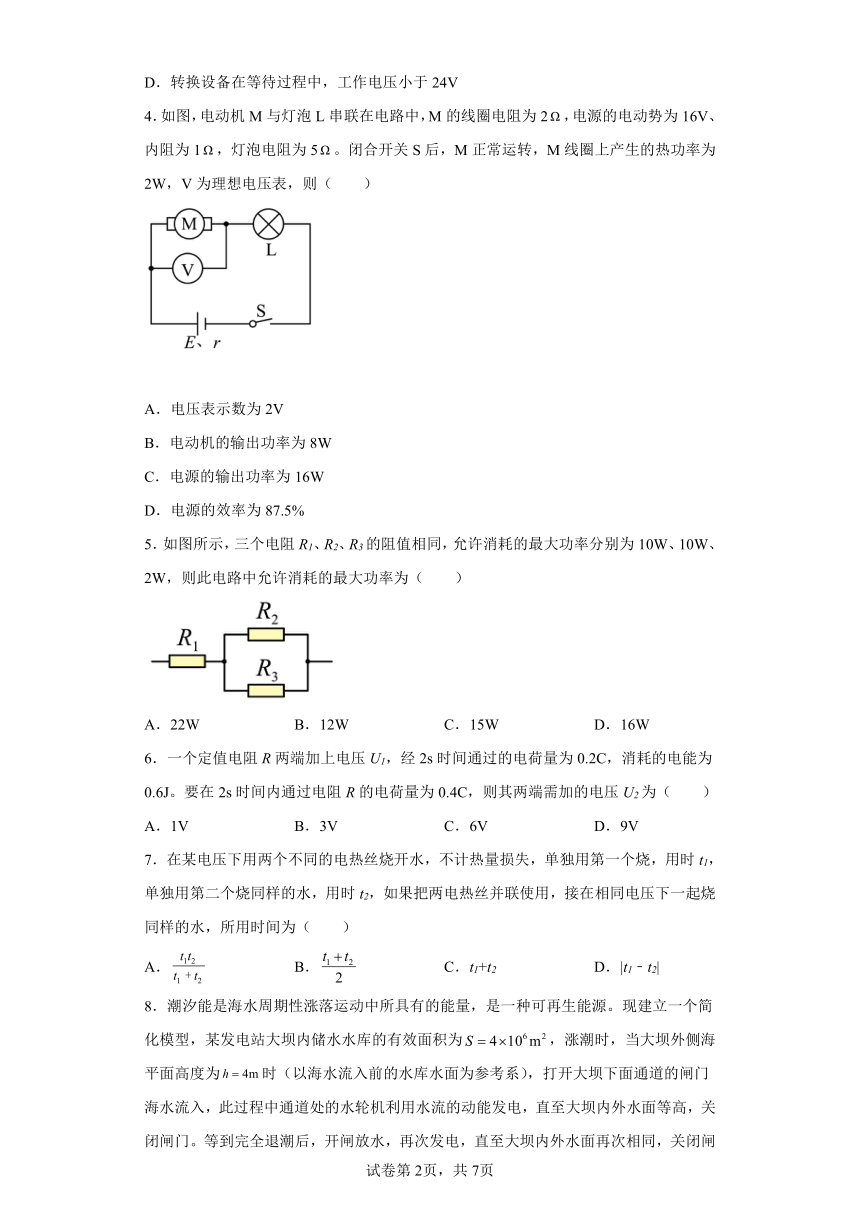

4．如图，电动机M与灯泡L串联在电路中，M的线圈电阻为2，电源的电动势为16V、内阻为1，灯泡电阻为5。闭合开关S后，M正常运转，M线圈上产生的热功率为2W，V为理想电压表，则（　　）
A．电压表示数为2V
B．电动机的输出功率为8W
C．电源的输出功率为16W
D．电源的效率为87.5%
5．如图所示，三个电阻R1、R2、R3的阻值相同，允许消耗的最大功率分别为10W、10W、2W，则此电路中允许消耗的最大功率为（　　）
A．22W B．12W C．15W D．16W
6．一个定值电阻R两端加上电压U1，经2s时间通过的电荷量为0.2C，消耗的电能为0.6J。要在2s时间内通过电阻R的电荷量为0.4C，则其两端需加的电压U2为（　　）
A．1V B．3V C．6V D．9V
7．在某电压下用两个不同的电热丝烧开水，不计热量损失，单独用第一个烧，用时t1，单独用第二个烧同样的水，用时t2，如果把两电热丝并联使用，接在相同电压下一起烧同样的水，所用时间为（　　）
A． B． C．t1+t2 D．|t1﹣t2|

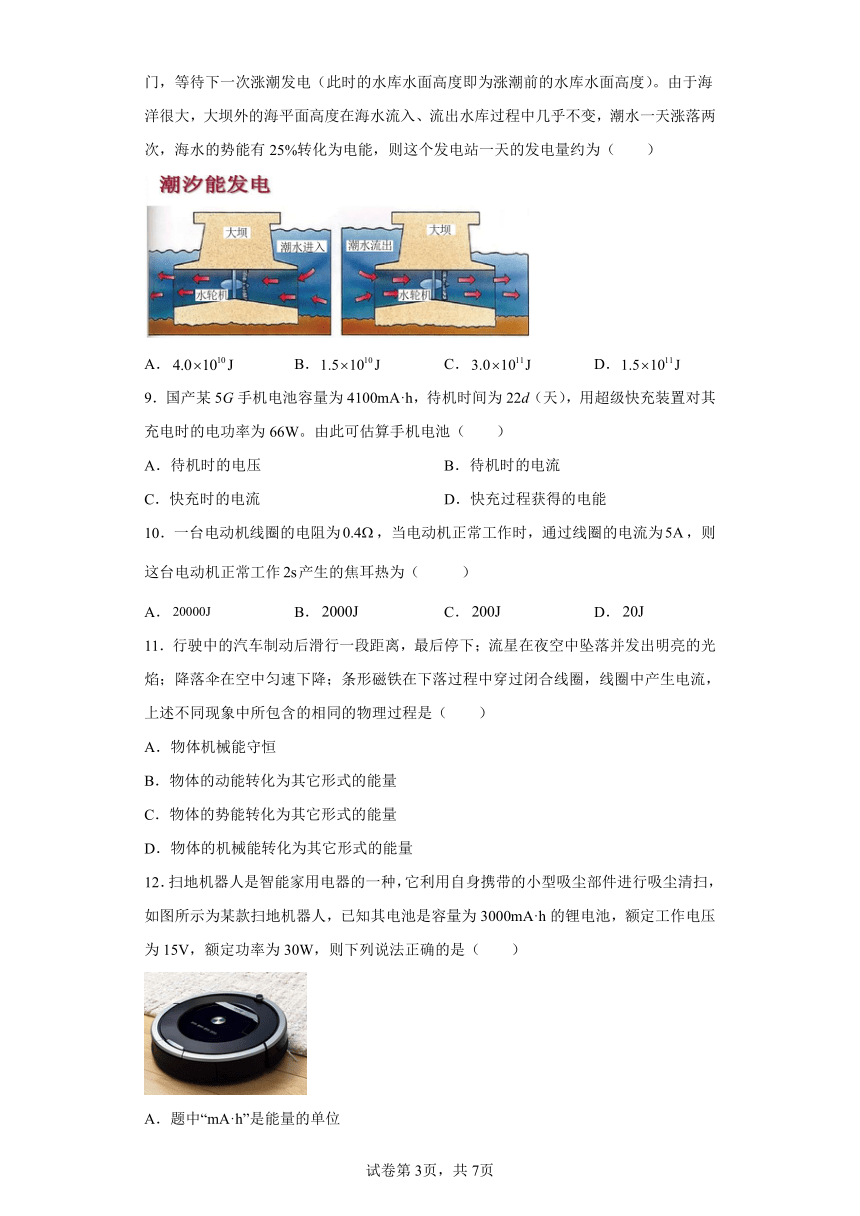

8．潮汐能是海水周期性涨落运动中所具有的能量，是一种可再生能源。现建立一个简化模型，某发电站大坝内储水水库的有效面积为，涨潮时，当大坝外侧海平面高度为时（以海水流入前的水库水面为参考系），打开大坝下面通道的闸门海水流入，此过程中通道处的水轮机利用水流的动能发电，直至大坝内外水面等高，关闭闸门。等到完全退潮后，开闸放水，再次发电，直至大坝内外水面再次相同，关闭闸门，等待下一次涨潮发电（此时的水库水面高度即为涨潮前的水库水面高度）。由于海洋很大，大坝外的海平面高度在海水流入、流出水库过程中几乎不变，潮水一天涨落两次，海水的势能有25%转化为电能，则这个发电站一天的发电量约为（　　）
A． B． C． D．
9．国产某5G手机电池容量为4100mA·h，待机时间为22d（天），用超级快充装置对其充电时的电功率为66W。由此可估算手机电池（　　）
A．待机时的电压 B．待机时的电流
C．快充时的电流 D．快充过程获得的电能
10．一台电动机线圈的电阻为，当电动机正常工作时，通过线圈的电流为，则这台电动机正常工作产生的焦耳热为（ ）
A． B． C． D．
11．行驶中的汽车制动后滑行一段距离，最后停下；流星在夜空中坠落并发出明亮的光焰；降落伞在空中匀速下降；条形磁铁在下落过程中穿过闭合线圈，线圈中产生电流，上述不同现象中所包含的相同的物理过程是（　　）
A．物体机械能守恒
B．物体的动能转化为其它形式的能量
C．物体的势能转化为其它形式的能量
D．物体的机械能转化为其它形式的能量
12．扫地机器人是智能家用电器的一种，它利用自身携带的小型吸尘部件进行吸尘清扫，如图所示为某款扫地机器人，已知其电池是容量为3000mA·h的锂电池，额定工作电压为15V，额定功率为30W，则下列说法正确的是（　　）
A．题中“mA·h”是能量的单位
B．扫地机器人正常工作时的电流是2A
C．扫地机器人充满电后可以工作的时间约为2h
D．扫地机器人储存的电能大约是2000J

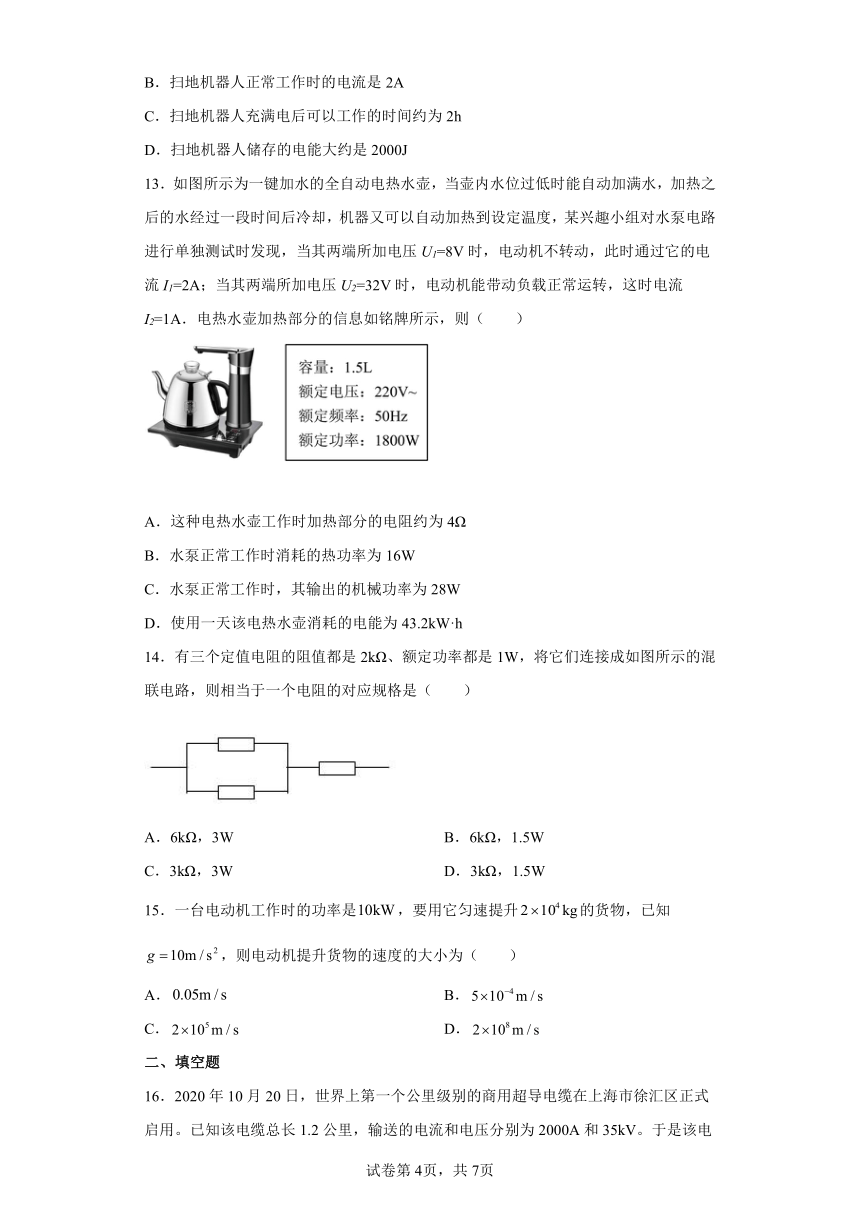

13．如图所示为一键加水的全自动电热水壶，当壶内水位过低时能自动加满水，加热之后的水经过一段时间后冷却，机器又可以自动加热到设定温度，某兴趣小组对水泵电路进行单独测试时发现，当其两端所加电压U1=8V时，电动机不转动，此时通过它的电流I1=2A；当其两端所加电压U2=32V时，电动机能带动负载正常运转，这时电流I2=1A．电热水壶加热部分的信息如铭牌所示，则（　　）
A．这种电热水壶工作时加热部分的电阻约为4Ω
B．水泵正常工作时消耗的热功率为16W
C．水泵正常工作时，其输出的机械功率为28W
D．使用一天该电热水壶消耗的电能为43.2kW·h
14．有三个定值电阻的阻值都是2kΩ、额定功率都是1W，将它们连接成如图所示的混联电路，则相当于一个电阻的对应规格是（　　）
A．6kΩ，3W B．6kΩ，1.5W
C．3kΩ，3W D．3kΩ，1.5W
15．一台电动机工作时的功率是，要用它匀速提升的货物，已知，则电动机提升货物的速度的大小为（　　）
A． B．
C． D．
二、填空题
16．2020年10月20日，世界上第一个公里级别的商用超导电缆在上海市徐汇区正式启用。已知该电缆总长1.2公里，输送的电流和电压分别为2000A和35kV。于是该电缆输电的功率为______W。在超导状态下，整根电缆的总电阻不超过10-12Ω。可知用这根电缆输电时，其损耗功率的上限为______W。
17．下表列出了某国产品牌电动自行车的主要技术参数。若该车在额定功率状态下正常行驶时，电动机的输入功率为________W，电动机的内阻为_________Ω。
自重 40kg 电动机额定电压 48V
载重 75kg 电动机额定电流 10A
最大速度 20km/h 电动机额定输出功率 350W
18．一台小型电动机在3 V电压下工作，用此电动机提升重力为4 N的物体时，通过电动机的电流是0.2 A，在30 s内可将该物体匀速提升3 m。若不计除电动机线圈生热之外的能量损失，则电动机的输入功率为________；线圈的电阻为________。
19．在如图所示电路中，E为电源，其两端电压保持不变。AB为滑动变阻器，其电阻；L为一小灯泡，其额定电压，额定功率；S为开关，开始时滑动变阻器的触头位于B端，现在接通开关S，然后将触头缓慢地向A端滑动，当到达某一位置C处时，小灯泡刚好正常发光，则灯泡的工作电流为_____A，C、B之间的电阻应为_____。
三、解答题
20．如图所示，M为一线圈电阻的电动机，，电源电动势。当S断开时，电流表的示数为，当开关S闭合时，电流表的示数为。求：
（1）电源内阻r；
（2）开关S闭合时流过R的电流；
（3）开关S闭合时电动机输出的机械功率。
21．如图所示电路，电源总功率为，输出功率为，电阻，电阻，电源内阻，求：
（1）电源电动势E；
（2）的阻值大小。
22．电饭锅的电路图如图所示。S1是一个温控开关，手动闭合后，当此开关温度达到103℃时，会自动断开。S2是一个自动温控开关，当温度低于70℃时，会自动闭合；温度高于80℃时，自动断开。红灯是加热时的指示灯，黄灯是保温时的指示灯，定电阻R1=R2=500Ω，加热电阻丝R3=50Ω，两灯电阻不计。
（1）分析电饭锅的工作原理；
（2）计算加热和保温两种状态下，电饭锅消耗的电功率之比。
23．某同学学习了家庭电路的知识后，在生活中更加注意观察家用电器。
(1)如图（a）所示，他发现自己家洗衣机用的是三脚插头，其铭牌上标有“10A 250V字样，其中的“10A”表示什么意思？
(2)他仔细观察三只插脚，如图（b）所示，又有新的发现：标有“E”字的插脚比其他两脚稍长一些。他又查看了其他家用电器的三脚插头，也是这种情况。这样设计有什么好处？
24．如图为利用某直流电动机提升重物的装置，所用电源内阻为r=2.0Ω。闭合开关K，当电动机以v=1m/s的恒定速度竖直向上提升质量为m=1.0kg的重物时，理想电压表V的示数为U=8.0V，理想电流表A的示数为I=2.0A。不计空气阻力和各处摩擦，重力加速度g取10m/s2.。求：
（1）电源的电动势E；
（2）电动机的内阻R0。
试卷第1页，共3页
试卷第1页，共3页
参考答案：
1．D
2．D
3．B
4．B
5．B
6．C
7．A
8．C
9．B
10．D
11．D
12．B
13．C
14．D
15．A
16． 7×107 4×10-6
17． 480 1.3
18． 0.6 W 5
19． 0.3 20
20．（1）；（2）；（3）
21．（1）；（2）
22．（1）见解析；（2）12：1
23．(1)允许通过的最大电流为10A；(2)使电流通过导线导入大地，人也不会触电。
24．（1）12V；（2）
