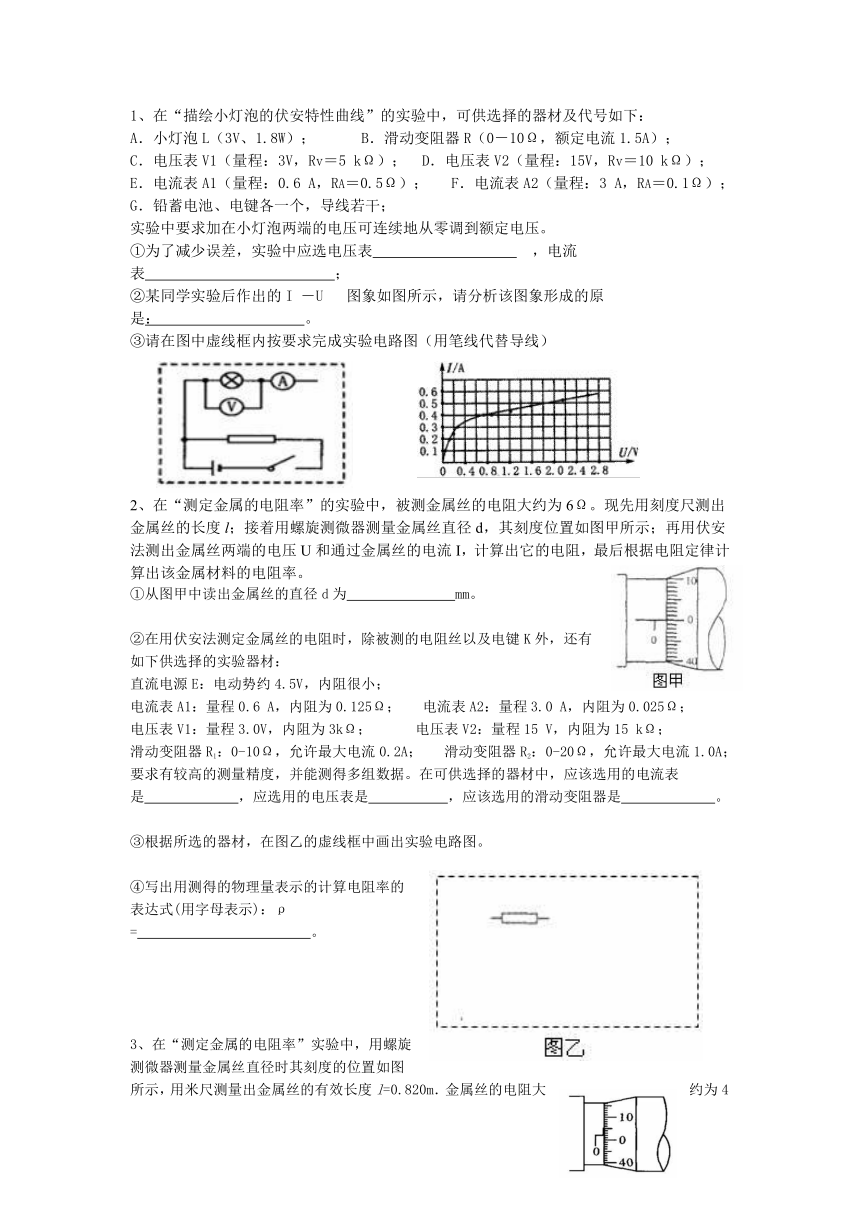

1、在“描绘小灯泡的伏安特性曲线”的实验中，可供选择的器材及代号如下：
A．小灯泡L（3V、1.8W）； B．滑动变阻器R（0－10Ω，额定电流1.5A）；
C．电压表V1（量程：3V，Rv＝5 kΩ）； D．电压表V2（量程：15V，Rv＝10 kΩ）；
E．电流表A1（量程：0.6 A，RA＝0.5Ω）；? F．电流表A2（量程：3 A，RA＝0.1Ω）；
G．铅蓄电池、电键各一个，导线若干；
实验中要求加在小灯泡两端的电压可连续地从零调到额定电压。
①为了减少误差，实验中应选电压表????????? ?，电流表???????????? ；
②某同学实验后作出的I －U? 图象如图所示，请分析该图象形成的原是：??????? 。
③请在图中虚线框内按要求完成实验电路图（用笔线代替导线）
2、在“测定金属的电阻率”的实验中，被测金属丝的电阻大约为6Ω。现先用刻度尺测出金属丝的长度l；接着用螺旋测微器测量金属丝直径d，其刻度位置如图甲所示；再用伏安法测出金属丝两端的电压U和通过金属丝的电流I，计算出它的电阻，最后根据电阻定律计算出该金属材料的电阻率。?????????????????????
①从图甲中读出金属丝的直径d为??????? mm。
②在用伏安法测定金属丝的电阻时，除被测的电阻丝以及电键K外，还有如下供选择的实验器材：
直流电源E：电动势约4.5V，内阻很小；
电流表A1：量程0.6 A，内阻为0.125Ω； 电流表A2：量程3.0 A，内阻为0.025Ω；
电压表V1：量程3.0V，内阻为3kΩ； 电压表V2：量程15 V，内阻为15 kΩ；
滑动变阻器R1：0-10Ω，允许最大电流0.2A； 滑动变阻器R2：0-20Ω，允许最大电流1.0A；
要求有较高的测量精度，并能测得多组数据。在可供选择的器材中，应该选用的电流表是 ???? ，应选用的电压表是 ?? ，应该选用的滑动变阻器是?? ????。
③根据所选的器材，在图乙的虚线框中画出实验电路图。
④写出用测得的物理量表示的计算电阻率的表达式(用字母表示)：ρ= ??????? 。

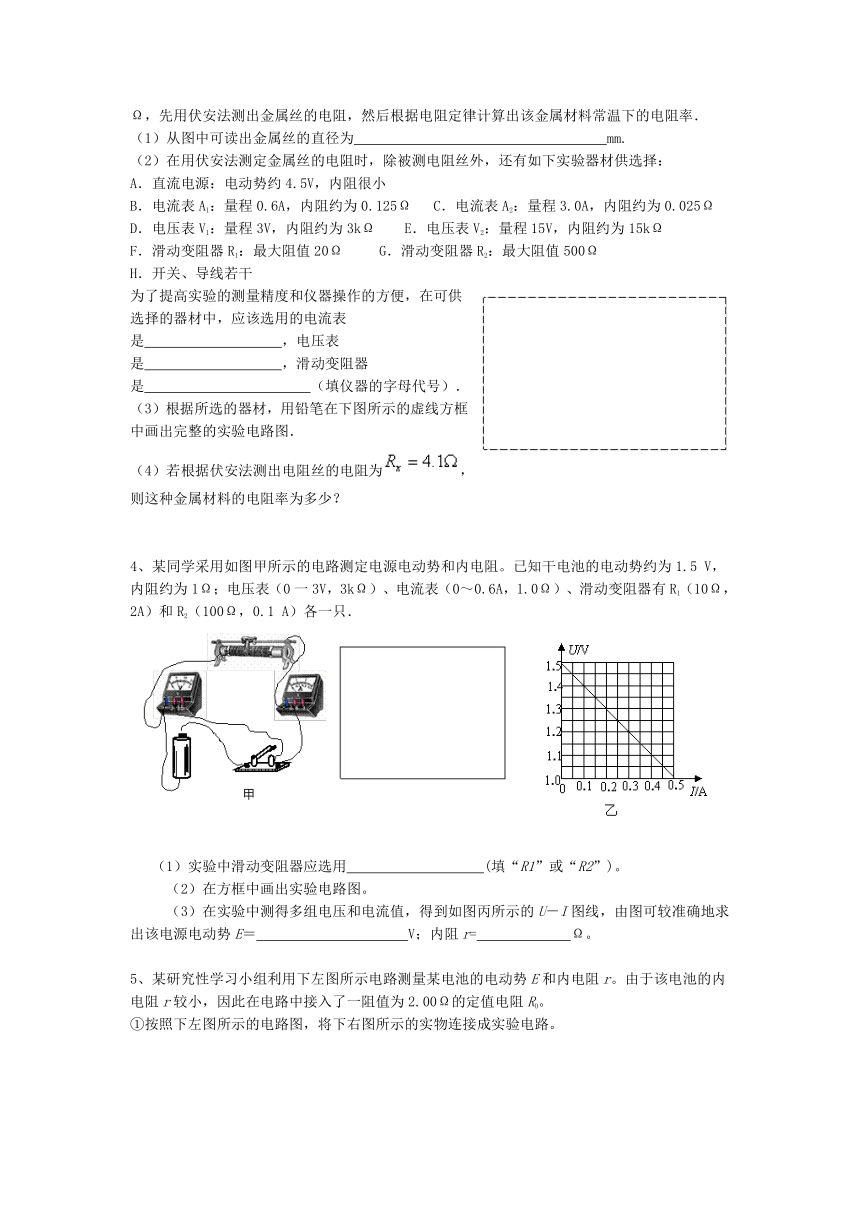

3、在“测定金属的电阻率”实验中，用螺旋测微器测量金属丝直径时其刻度的位置如图所示，用米尺测量出金属丝的有效长度l=0.820m．金属丝的电阻大约为4Ω，先用伏安法测出金属丝的电阻，然后根据电阻定律计算出该金属材料常温下的电阻率．
（1）从图中可读出金属丝的直径为????????????????? mm.
（2）在用伏安法测定金属丝的电阻时，除被测电阻丝外，还有如下实验器材供选择：
A．直流电源：电动势约4.5V，内阻很小
B．电流表A1：量程0.6A，内阻约为0.125Ω C．电流表A2：量程3.0A，内阻约为0.025Ω
D．电压表V1：量程3V，内阻约为3kΩ E．电压表V2：量程15V，内阻约为15kΩ
F．滑动变阻器R1：最大阻值20Ω G．滑动变阻器R2：最大阻值500Ω
H．开关、导线若干
为了提高实验的测量精度和仪器操作的方便，在可供选择的器材中，应该选用的电流表是????????? ，电压表是????????? ，滑动变阻器是??????????? （填仪器的字母代号）．
（3）根据所选的器材，用铅笔在下图所示的虚线方框中画出完整的实验电路图．
（4）若根据伏安法测出电阻丝的电阻为，则这种金属材料的电阻率为多少？
4、某同学采用如图甲所示的电路测定电源电动势和内电阻。已知干电池的电动势约为1.5 V，内阻约为1Ω；电压表（0一3V，3kΩ）、电流表（0～0.6A，1.0Ω）、滑动变阻器有R1（10Ω，2A）和R2（100Ω，0.1 A）各一只．
? ????????????????
（1）实验中滑动变阻器应选用????????? (填“R1”或“R2”)。
?? （2）在方框中画出实验电路图。
?? （3）在实验中测得多组电压和电流值，得到如图丙所示的U－I图线，由图可较准确地求出该电源电动势E＝?????????? V；内阻r=?????? Ω。
5、某研究性学习小组利用下左图所示电路测量某电池的电动势E和内电阻r。由于该电池的内电阻r较小，因此在电路中接入了一阻值为2.00Ω的定值电阻R0。
①按照下左图所示的电路图，将下右图所示的实物连接成实验电路。
?????????

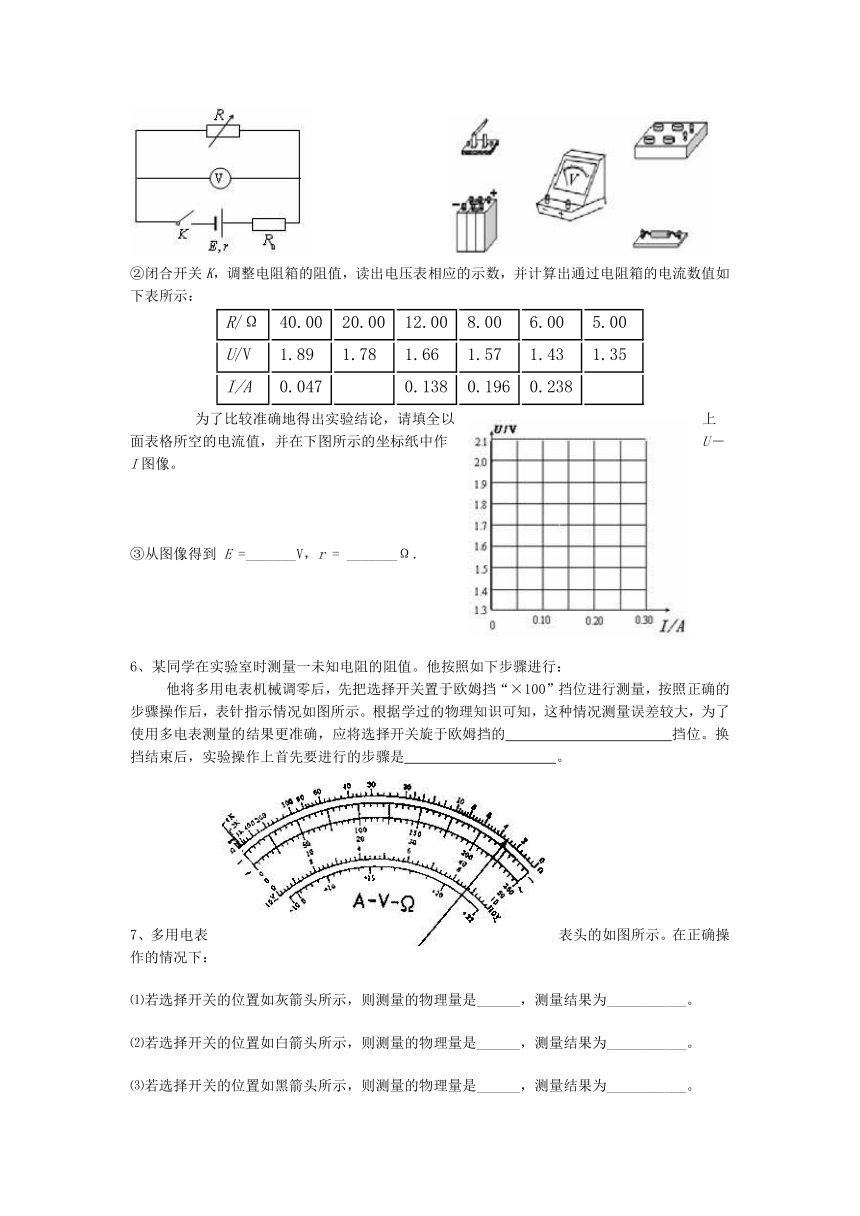

②闭合开关K，调整电阻箱的阻值，读出电压表相应的示数，并计算出通过电阻箱的电流数值如下表所示：
R/Ω
40.00
20.00
12.00
8.00
6.00
5.00
U/V
1.89
1.78
1.66
1.57
1.43
1.35
I/A
0.047
0.138
0.196
0.238
???? 为了比较准确地得出实验结论，请填全以上面表格所空的电流值，并在下图所示的坐标纸中作U―I图像。
③从图像得到 E =_______V，r = _______Ω．
6、某同学在实验室时测量一未知电阻的阻值。他按照如下步骤进行：
?? 他将多用电表机械调零后，先把选择开关置于欧姆挡“×100”挡位进行测量，按照正确的步骤操作后，表针指示情况如图所示。根据学过的物理知识可知，这种情况测量误差较大，为了使用多电表测量的结果更准确，应将选择开关旋于欧姆挡的??????????? 挡位。换挡结束后，实验操作上首先要进行的步骤是?????????? 。
7、多用电表表头的如图所示。在正确操作的情况下：
⑴若选择开关的位置如灰箭头所示，则测量的物理量是______，测量结果为___________。
⑵若选择开关的位置如白箭头所示，则测量的物理量是______，测量结果为___________。
⑶若选择开关的位置如黑箭头所示，则测量的物理量是______，测量结果为___________。
⑷若选择开关的位置如黑箭头所示，正确操作后发现指针的偏转角很小，那么接下来的正确操作步骤应该依次为：___________，____________，____________。
⑸全部测量结束后，应将选择开关拨到__________或者___________。
⑹无论用多用电表进行何种测量（限于直流），电流都应该从色_____表笔经______插孔流入电表。
参考答案
一、实验,探究题
1、C；E? （2）金属材料的电阻率随着温度的升高而升高?????
（3）
.
??? 图略
2、0.500 A1 V1 R2
3、（1）；
（2）A1（或B）（1分），V1（或D）（0.5分），R1（或F）
（3）实验电路如图所示．
（4）
4、（1）选用??? R1?? 。
（2）
（3）E= 1.5 V，??? ?r= 1.0 Ω。
5、①连线如下图所示：
②图像如下图所示
R/Ω
40.00
20.00
12.00
8.00
6.00
5.00
U/V
1.89
1.78
1.66
1.57
1.43
1.35
I/A
0.047
0.089
0.138
0.196
0.238
0.270
③2.00（1.98~2.02），0.45（0.40~0.50）
6、（1）×10，将红黑表笔短接，重新进行欧姆调零
7、解析：
⑴直流电压，1.24V。
⑵直流电流，49mA。
⑶电阻，1700Ω。
⑷该用×1kΩ倍率，重新调零，将红黑表笔分别接触被测电阻的两根引线，读出指针所指刻度，再乘以倍率得测量值。
⑸OFF，交流电压500V档位置。
⑹红，正
