11.5 实验：练习使用多用电表

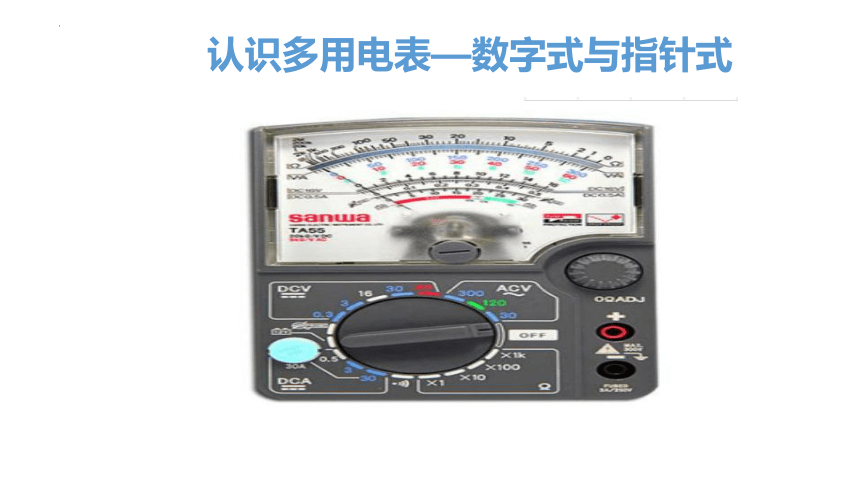

认识多用电表—数字式与指针式

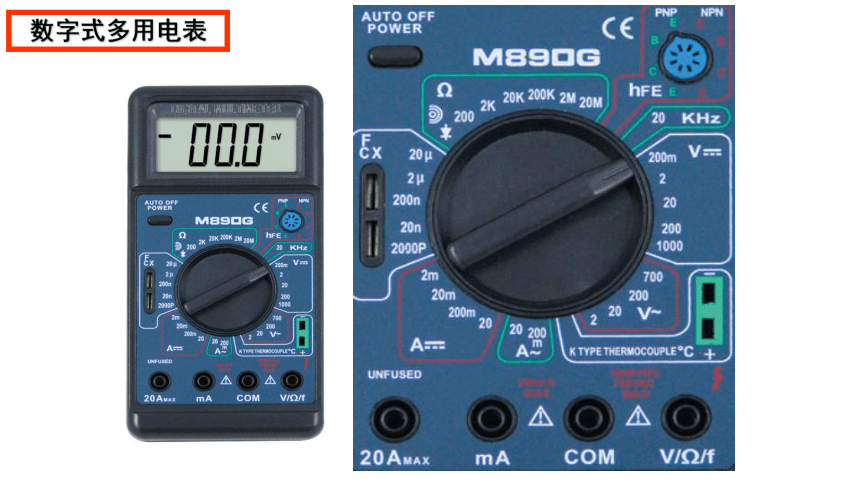

数字式多用电表

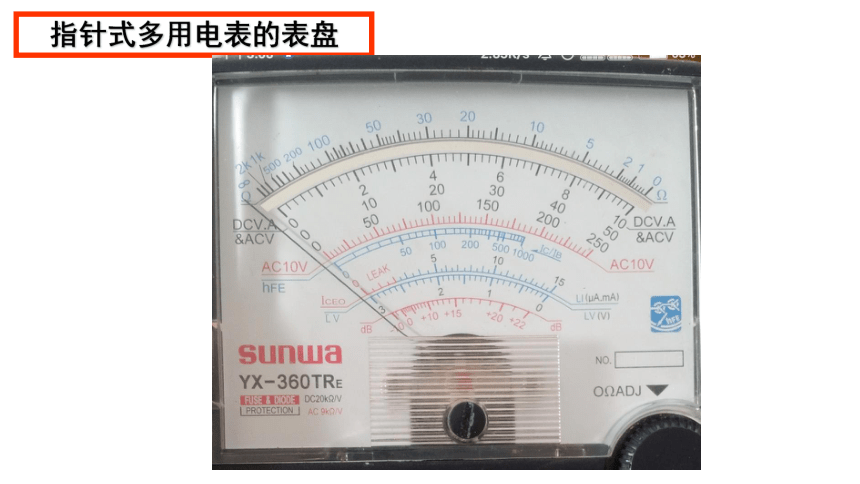

指针式多用电表的表盘
请替换文字内容
20%
请替换文字内容
20%
请替换文字内容
60%

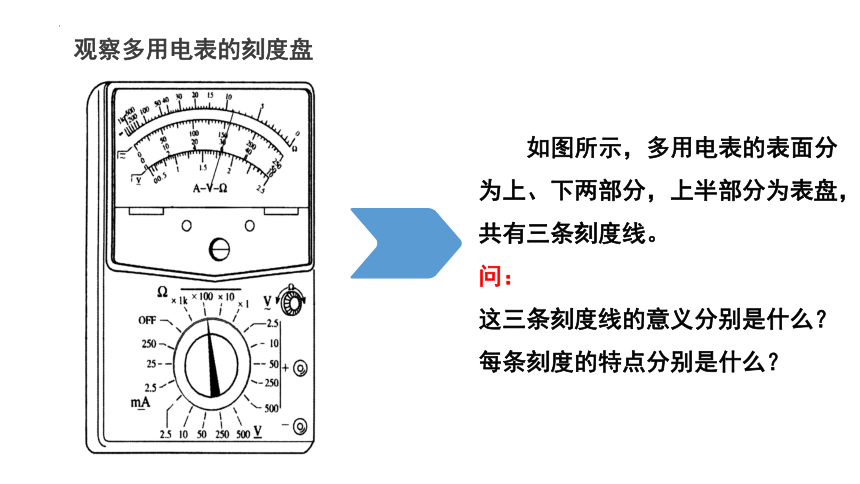

观察多用电表的刻度盘
如图所示，多用电表的表面分为上、下两部分，上半部分为表盘，共有三条刻度线。
问：
这三条刻度线的意义分别是什么？每条刻度的特点分别是什么？

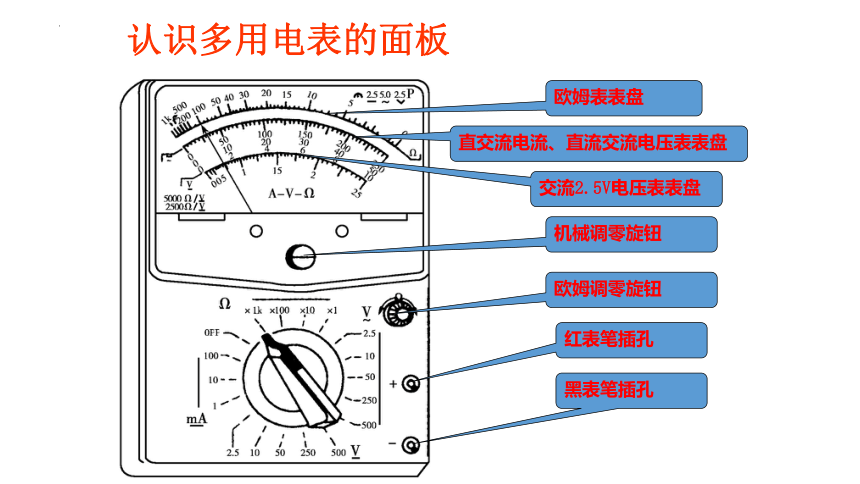

欧姆表表盘
直交流电流、直流交流电压表表盘
交流2.5V电压表表盘
机械调零旋钮
欧姆调零旋钮
红表笔插孔
黑表笔插孔
认识多用电表的面板

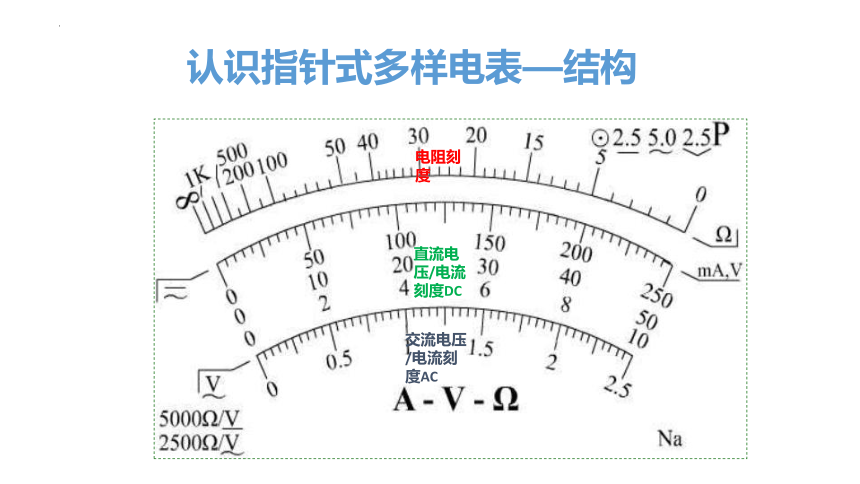

认识指针式多样电表—结构
电阻刻度
直流电压/电流刻度DC
交流电压/电流刻度AC

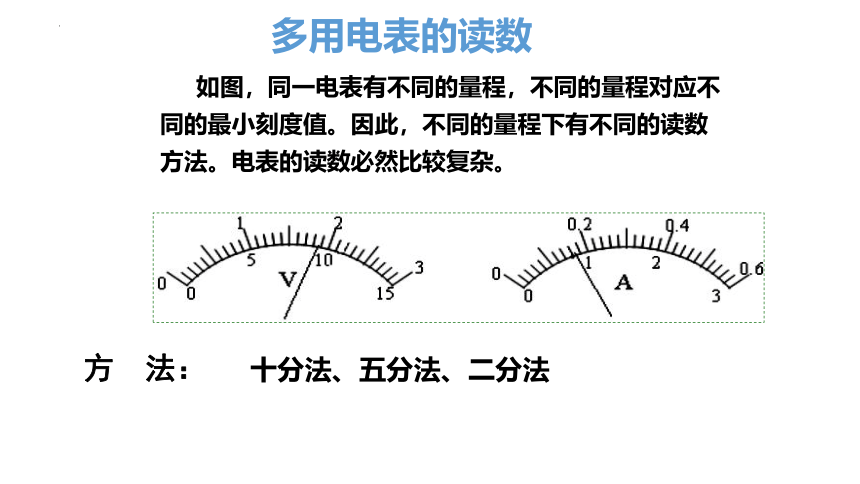

多用电表的读数
如图，同一电表有不同的量程，不同的量程对应不同的最小刻度值。因此，不同的量程下有不同的读数方法。电表的读数必然比较复杂。
方 法：
十分法、五分法、二分法
请替换文字内容
20%
请替换文字内容
20%
请替换文字内容
60%

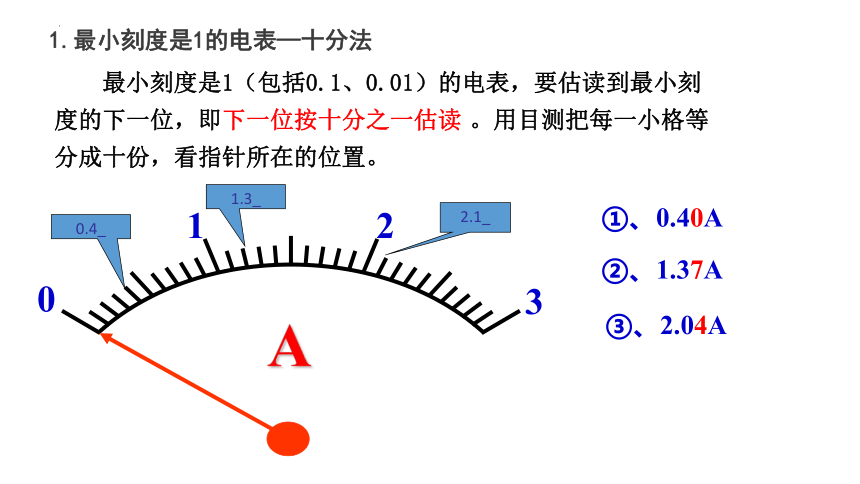

1.最小刻度是1的电表—十分法
0
1
2
A
3
最小刻度是1（包括0.1、0.01）的电表，要估读到最小刻度的下一位，即下一位按十分之一估读 。用目测把每一小格等分成十份，看指针所在的位置。
①、0.40A
②、1.37A
③、2.04A
0.4_
1.3_
2.1_
请替换文字内容
20%
请替换文字内容
20%
请替换文字内容
60%
2.最小刻度是1的电表—五分法
0
5
10
V
15
最小刻度是5（包括0.5、0.05）的电表，要估读到最小刻度的同一位，即同一位按五分之一估读 。用目测把每一小格等分成五份，看指针所在的位置。
①、2.3V
②、6.4V
③、8.9V
2.0
2.5
6.0
6.5
8.5
9.0
请替换文字内容
20%
请替换文字内容
20%
请替换文字内容
60%
3.最小刻度是1的电表—二分法
0
0.2
0.4
A
0.6
最小刻度是2（包括0.2、0.02）的电表，要估读到最小刻度的同一位，即同一位按二分之一估读 。用目测在每一小格中间认定一条“中间线”，看指针所在的位置，口诀是“靠边读边，靠中间读一半” 。
①、0.08A
②、0.25A
③、0.38A
0.08
0.24
0.26
0.38
测量电压
注意:
(1)将电压表并联在待测电路两端。
(2)量程应大于小灯泡两端电压的
估计值。
(3)红表笔接高电势,黑表笔接低电势。
(4)读数时先看量程再看小格,要正视
表针。
步骤: (1)选档;(2)测量;(3)读数。
测量电流
注意:
(1)将电流表串联在待测电路中。
(2)量程应大于通过小灯泡电流的
估计值。
(3)电流应从红表笔流入电表。
(4)读数时先看量程再看小格,要正视
表针。
步骤: (1)选档;(2)测量;(3)读数。
测量定值电阻
步骤:
①机械调0(左侧0):用螺丝刀进行机械调0(左侧0)。
②选挡:测电阻时选择合适的倍率，以使指针指在中央刻度范围。可用比估计值低1个数量级的倍率。
③欧姆调0(右侧0):用(电阻)调0旋钮进行调0(表笔直接接触，指针指右侧0刻度)。
④测量:将红黑表笔接被测电阻两端进行测量。
⑤读数:将指针示数乘以倍率得测量值。
⑥将选择开关调至 off 档或交流电压最高档位置。
测量定值电阻
注意:
(1)待测电阻要跟别的元件和电源断开。
(2)倍率应使指针指在中间位置附近。
(3)换挡要重新电阻调零。
(4)读数=表针示数×倍数。
Rx
①
②
③
④
1、实际使用的欧姆表具有多个量程可以选择，如×10档、×100档、×1000档等，如果实验中选择的是×100档，图示中各次的电阻分别为多少？
2、上面的四个数据中，哪一个比较准确？在实际使用中，如何选择欧姆表的量程？
指针指在中间刻度附近时，读数较为准确。
欧姆表的使用注意：
(3)测量二极管的反向电阻
①机械调0(左侧0):
②选挡:将选择开关旋至高倍率的 欧姆挡(例如“×100Ω挡).
③电阻调0(右侧0):
④测量:将黑表笔接触二极管负极,红表笔接触二极管正极,.
⑤读数:将指针示数乘以倍率得测量值.
测量电阻应用：
A B
反向电阻
A B
判断二极管的正负极;
判断二极管的好坏.
测电阻
03
课堂小结
(1)将选择开关旋至欧姆挡，此时红表笔连接表内电源的 极，黑表笔连接表内电源的 极.电流从欧姆表的 流出，经过被测电阻，从 流入.
(2)测量步骤：
①选挡：估计待测电阻的大小，旋转选择开关，使其尖端对准欧姆挡的合适挡位.
②欧姆调零：将红、黑表笔短接，调整“欧姆调零旋钮”，使指针指向“0 Ω”.
③测量、读数：将两表笔分别与待测电阻的两端接触，指针示数乘以_____即为待测电阻阻值.
④实验完毕，应将选择开关置于“OFF”挡或交流电压最高挡.
负
正
红表笔
黑表笔
倍率
注意事项
(1)电流都是从 表笔流入，从 表笔流出.
(2)电压、电流的读数要看清选择开关所选择的量程，搞清楚每一小格表示多少，及应读到的有效数字位数.
(3)测电阻时注意：
①测电阻必须把待测电阻隔离.
②两个调零过程，切记换挡需进行 欧姆调零.
③合理选择量程，使指针尽可能指在 中值附近.
④读数时应乘以相应的 倍率. .
⑤欧姆表的表盘刻度不均匀，一般不估读.
⑥电池用旧后，电动势会变小，内电阻会变大，致使电阻测量值偏大，要及时换电池.
