2021-2022学年基础强化北师大版物理九年级全册第十二章 欧姆定律专题测试试题（Word版含答案）

北师大版物理九年级全册第十二章 欧姆定律专题测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图所示，保证 、 间的电阻 不变，通过移动滑动变阻器的滑片，分别使电压表的示数为 、 、 ，这是为了研究（　　）
A．通过电阻的电流与电阻的阻值的关系
B．通过电阻的电流与电阻两端的电压的关系
C．电阻的阻值与流过电阻的电流的关系
D．电阻两端的电压与电阻的阻值的关系

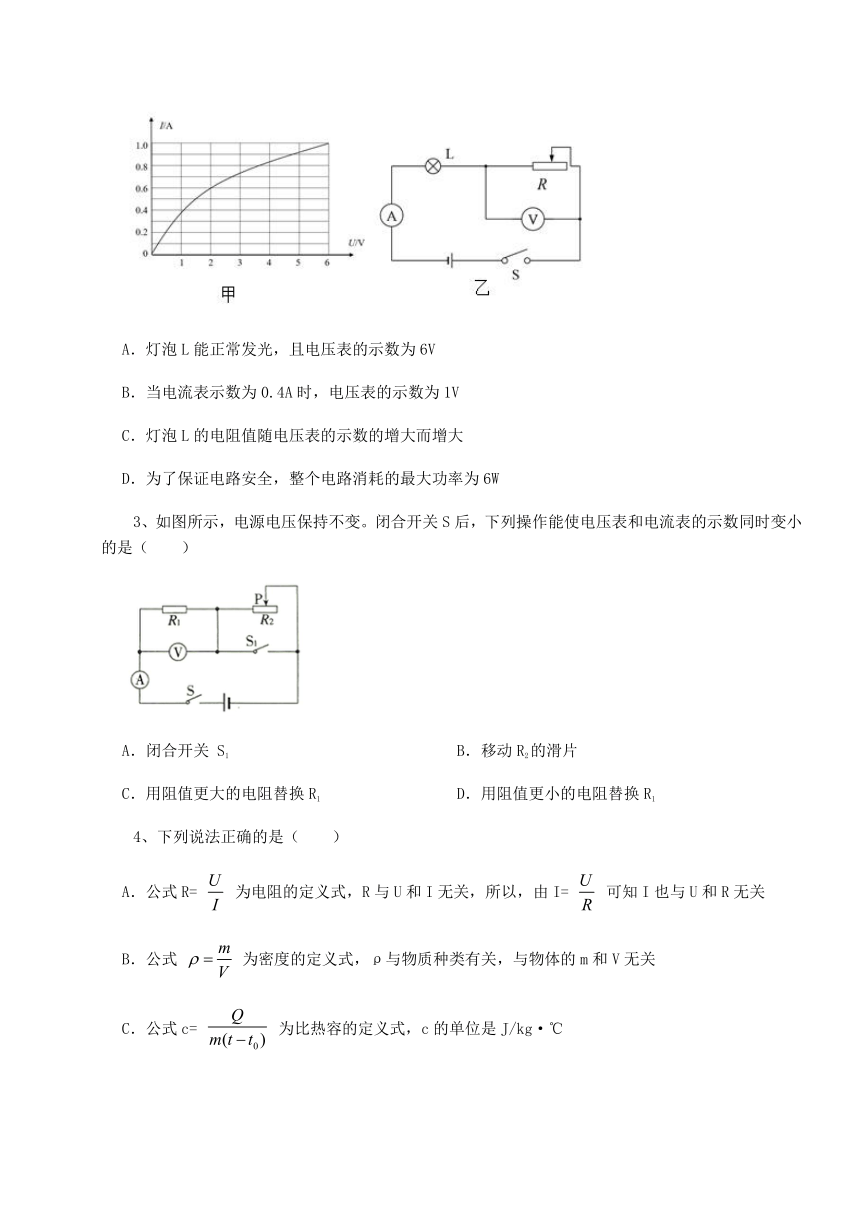

2、灯泡L标有“6V 6W”字样，测得该灯泡的电流随电压变化关系如图甲所示，现把灯泡L接入如图乙所示的电路中，若电源电压恒为10V，电流表的量程为“0～0.6A”，电压表的量程为“0～15V”，则下列说法正确的是（　　）
A．灯泡L能正常发光，且电压表的示数为6V
B．当电流表示数为0.4A时，电压表的示数为1V
C．灯泡L的电阻值随电压表的示数的增大而增大
D．为了保证电路安全，整个电路消耗的最大功率为6W
3、如图所示，电源电压保持不变。闭合开关S后，下列操作能使电压表和电流表的示数同时变小的是（　　）
A．闭合开关 S1 B．移动R2的滑片
C．用阻值更大的电阻替换R1 D．用阻值更小的电阻替换R1
4、下列说法正确的是（　　）
A．公式R= 为电阻的定义式，R与U和I无关，所以，由I= 可知I也与U和R无关
B．公式 为密度的定义式，ρ与物质种类有关，与物体的m和V无关
C．公式c= 为比热容的定义式，c的单位是J/kg·℃

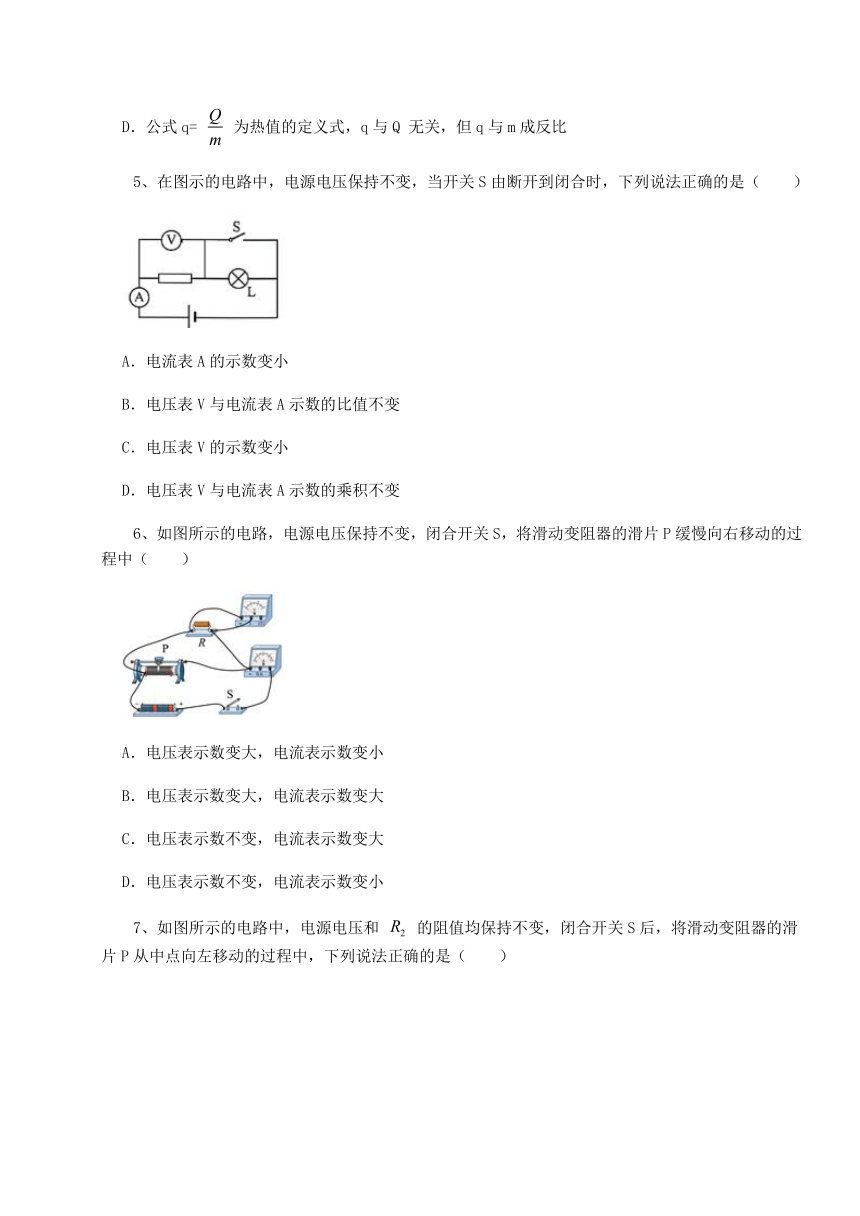

D．公式q= 为热值的定义式，q与Q 无关，但q与m成反比
5、在图示的电路中，电源电压保持不变，当开关S由断开到闭合时，下列说法正确的是（　　）
A．电流表A的示数变小
B．电压表V与电流表A示数的比值不变
C．电压表V的示数变小
D．电压表V与电流表A示数的乘积不变
6、如图所示的电路，电源电压保持不变，闭合开关S，将滑动变阻器的滑片P缓慢向右移动的过程中（　　）
A．电压表示数变大，电流表示数变小
B．电压表示数变大，电流表示数变大
C．电压表示数不变，电流表示数变大
D．电压表示数不变，电流表示数变小

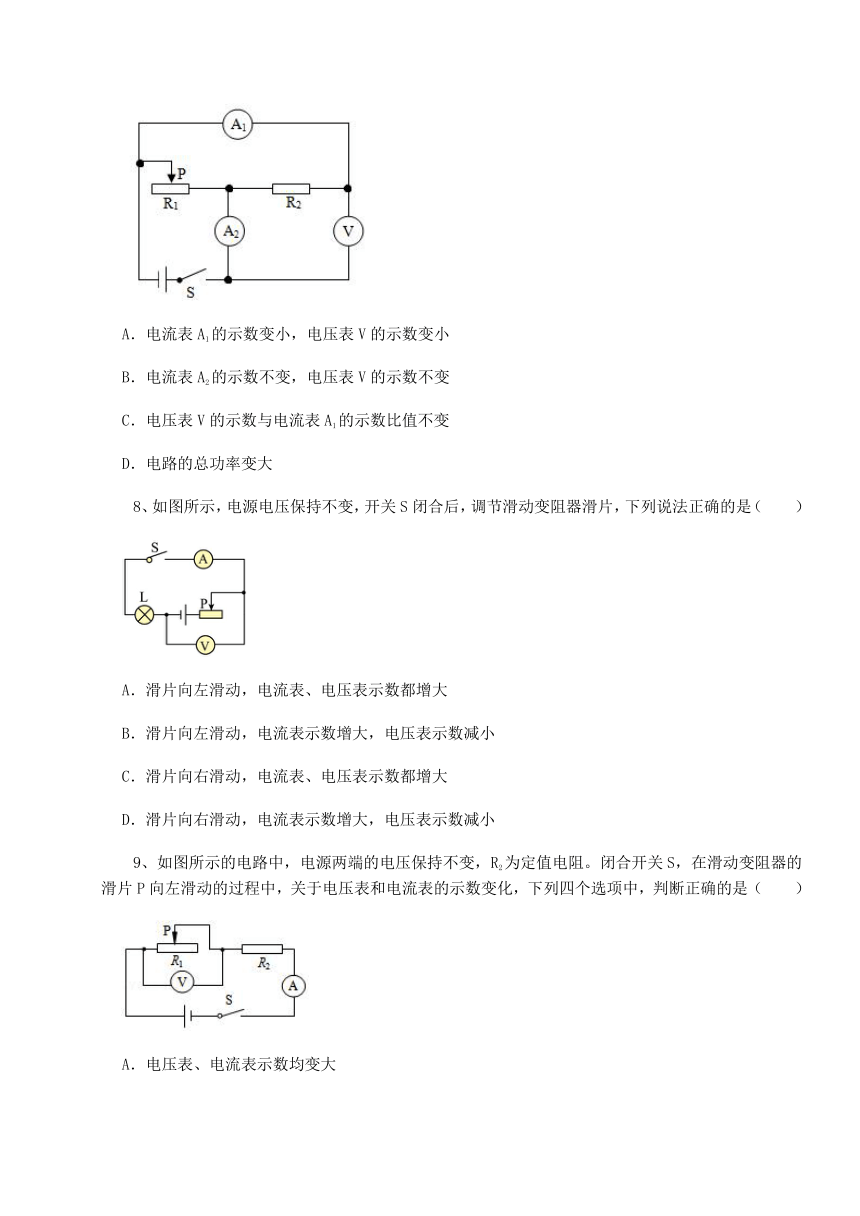

7、如图所示的电路中，电源电压和 的阻值均保持不变，闭合开关S后，将滑动变阻器的滑片P从中点向左移动的过程中，下列说法正确的是（　　）
A．电流表A1的示数变小，电压表V的示数变小
B．电流表A2的示数不变，电压表V的示数不变
C．电压表V的示数与电流表A1的示数比值不变
D．电路的总功率变大
8、如图所示，电源电压保持不变，开关S闭合后，调节滑动变阻器滑片，下列说法正确的是（　　）
A．滑片向左滑动，电流表、电压表示数都增大
B．滑片向左滑动，电流表示数增大，电压表示数减小
C．滑片向右滑动，电流表、电压表示数都增大
D．滑片向右滑动，电流表示数增大，电压表示数减小
9、如图所示的电路中，电源两端的电压保持不变，R2为定值电阻。闭合开关S，在滑动变阻器的滑片P向左滑动的过程中，关于电压表和电流表的示数变化，下列四个选项中，判断正确的是（　　）
A．电压表、电流表示数均变大
B．电压表、电流表示数均变小
C．电压表示数变大，电流表示数变小
D．电压表示数变小，电流表示数变大
10、关于公式 ，下列说法中正确的是（　　）
A．导体的电阻由它两端的电压和通过它的电流共同决定
B．通过导体的电流，与导体两端的电压和导体的电阻均无关
C．导体两端的电压一定时，导体的电阻跟通过它的电流成正比
D．导体的电阻一定时，通过导体的电流与导体两端的电压成正比
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题5分，共计25分）
1、小文测小灯泡的电阻，电路如图甲所示闭合开关S前，滑动变阻器的滑片P应滑到b端，这样做的目的是　 　；闭合开关S，调节滑动变阻器，电流表的示数如乙图所示，若此时电压表的示数为3V，则此时灯丝的电阻为　 　Ω。
2、图示为电阻A和B的I-U图像．若将A．B串联接入某电源两端，则闭合开关后，它们两端的电压UA、UB之比是 　 　 ;若将A、B并联接入电源两端，闭合开关后，测得干路电流为0.6A,则电源电压是 　 　 V.
3、如图所示，滑动变阻器R'的最大阻值为10Ω，定值电阻R为30Ω，A、B之间的电压为10V且保持不变，当滑动变阻器的滑片P移动时，电压表的示数变化范围是从　 　V到10V，通过定值电阻的最大电流与最小电流之比为　 　。
4、某定值电阻两端电压由 变为 时，通过的电流增加了 ，该电阻的阻值为　 　 ；若它两端电压变为 ，此时电阻为　 　 。
5、家庭电路中的电视机与空调是　 　连接的（选填“串联”或“并联”），当家中使用的用电器增加时，电路中的总电阻　 　（选填“增大”、“减小”或“不变”）。
三、计算题（3小题，每小题7分，共计21分）
1、如图甲是某种半导体材料的电阻随温度变化的关系图像。如图乙是小明和他的同学根据半导体材料这种电阻的特性自制的半导体温度计的原理图，利用电流表的示数来指示某一空间的温度。已知电源电压恒为12V，电流表的量程为0.6A，R0为定值电阻。
请你回答下列问题：
（1）当环境温度为20℃时，电流表的示数为0.2A，则定值电阻R0的阻值为多少？
（2）该温度计能测量的最高温度为多少？此时电路中消耗的电功率为多少？
2、如图所示的电路中，电阻R1=15Ω，电源电压保持不变．仅闭合开关S1后，电流表的示数为0.2A，再闭合开关S2后，电流表示数为0.5A．请你计算:
（1）电源电压；
（2）通过R2的电流；
（3）R2的阻值．
3、为了防止酒驾事故的出现，酒精测试仪已被广泛应用。交警使用的某型号酒精测试仪的工作原理如图所示，电源电压恒为8V，传感器电阻R2的电阻值随酒精气体浓度的增大而减小，当酒精气体的浓度为0时，R2的电阻为60Ω，使用前要通过调零旋扭（即滑动变阻器R1的滑片）对酒精测试仪进行调零，此时电压表的为6V；
（1）电压表的示数为6V时，电流表的示数为多少？
（2）电压表的示数为6V时，滑动变阻器R1的电阻值为多少？
（3）调零后，R1的电阻保持不变，某驾驶员对着酒精测试仪吹气10s，若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为多少？
四、实验探究（2小题，每小题12分，共计24分）
1、小聪帮爷爷检修小电器。发现一个规格为“2.5V 0.3A”的小灯泡L1坏了，他在家中找到一个标有2.5V的小灯泡L2，想知道能否用L2替换L1，于是在现有条件下，用如图所示的电路进行研究。
（1）请将小聪设计的图甲所示电路连接好。（要求：闭合开关后，滑动变阻器的滑片向左移动时，灯泡变亮）
（2）小聪用此电路进行实验，收集了五组数据，在图乙 坐标系上已描出了三个坐标点，请你将第2组和第3组数据描在坐标系上，并画出图象　 　。则L2两端电压为2.5V时的电流为　 　A，此时的电阻为　 　 。（结果均保留一位小数）
　 1 2 3 4 5
电压 0.7 1.0 1.4 2.0 3.0
电流 0.16 0.20 0.24 0.28 0.31
（3）小聪能否用L2替换L1，并说明理由　 　。
（4）通过实验研究可知，小灯泡L2电阻的变化规律是　 　。
2、如图所示，小亮用“伏安法”测小灯泡的电阻，小灯泡正常工作时的电压是 2.5V，电源电 压为 4.5V。（不考虑电源及电表的内阻）
电压/V 0.5 1.0 1.5 2.0 2.5 3.0
电流/A 0.10 0.16 0.20 0.23 0.25 0.27
电阻/Ω 5.0 6.3 7.5 8.7 10.0 11.1
平均电阻/Ω 8.1
（1）小亮测得数据如表中所示，要使电压表的示数增大，应向　 　（选填“A”或“B”）端移动滑动变阻器的滑片。依据表格中的数据，小亮求出小灯泡电阻的平均值，他的这种做法对吗？理由是：　 　
（2）小明想用这些器材测量另一个未知电阻 Rx 的阻值，但发现电流表已经损坏，小华帮他设计了另一个实验方案： 利用右图所示的电路，先闭合开关 S 和S1，记下电压表的示数为U1，再断开开关 S1，记下电压表的示数为 U2。则 　 　。
-参考答案-
一、单选题
1、【答案】B
【解析】【解答】题中保证 、 间的电阻 不变，改变 两端的电压，即研究通过电阻的电流与电阻两端的电压的关系，B符合题意．
故答案为：B
【分析】当电阻一定时，改变电阻的分压，可以探究电流和电压的关系。
2、【答案】D
【解析】【解答】A．灯泡正常发光时的电压UL=6V，因为串联电路中总电压等于各分电压之和，所以，灯泡L正常发光时，电压表的示数UR=U﹣UL=10V﹣6V=4V
A不符合题意；
B．由图象可知，当I=0.4A时，UL=1V，所以UR=U﹣UL=10V﹣1V=9V
B不符合题意；
C．灯泡的电阻随温度的升高而增大，即灯泡两端的电压越大时，实际功率越大，温度越高，电阻越大，因电压表的示数越大时，灯泡两端的电压越小，所以，灯泡的电阻随两端的电压增大而减小。C不符合题意；
D．由图象可知，当灯泡正常发光（UL=6V）时，电路中的电流为1A＞0.6A，所以电路中的最大电流为I=0.6A，电路消耗的最大电功率Pmax=UImax=10V×0.6A=6W
D符合题意。
故答案为：D。
【分析】分析电路结构，小灯泡和滑动变阻器是串联关系，明确电流表和电压表的测量对象，滑动变阻器接入电路中的电阻越大，电路中的电流越小，分得的电压越大，小灯泡分得的电压越小，整个电路的功率越小，结合欧姆定律求解电路中的电流和电压变化范围，利用功率公式P=UI求解功率即可。
3、【答案】B
【解析】【解答】A．闭合开关S1，对R2短路，只有R1连入电路，则R1两端的电压变大，即电压表V示数变大；根据可知电路中的电流变大，即电流表示数变大，A不符合题意；
B．当向右移动R2的滑片，滑动变阻器接入电路的阻值变大，则电路中的总电阻变大，根据可知电路中的电流变小，即电流表示数变小；根据U=IR可知R1两端的电压变小，即电压表V示数变小；故向右移动R2的滑片，能使电压表和电流表的示数同时变小，B符合题意；
C．用阻值更大的电阻替换R1，由串联电路分压的规律可知R1两端的电压变大，即电压表V示数变大；串联电路的总电阻增大，根据可知电路中的电流变小，即电流表示数变小，C不符合题意；
D．用阻值更小的电阻替换R1，由串联电路分压的规律可知R1两端的电压变小，即电压表V示数的变小；串联电路的总电阻变小，根据可知电路中的电流变大，即电流表示数变大，D不符合题意。
故答案为：B。
【分析】理清开关处于不同状态时元件的连接方式及电表的测量对象，根据欧姆定律判断电流表A示数的变化。
移动R2的滑片，根据滑片移动的方向判断出滑动变阻器接入电路的阻值变化，根据欧姆定律判断电流表A和电压表V示数的变化；用阻值更大的电阻或更小的电阻替换R1，根据串联电路分压的规律可知电压表V示数的变化；根据欧姆定律判断电流表A示数的变化。
4、【答案】B
【解析】【解答】A．公式R= 为电阻的定义式，电阻与电压和电流无关，由I= 可知I与U和R有关，A不符合题意；
B．密度是物质的一种特性，密度ρ与物质种类有关，与物体的m和V无关，B符合题意；
C．公式c= 为比热容的定义式，c的单位是J/(kg·℃)，C不符合题意；
D．公式q= 为热值的定义式，热值是燃料本身的特性，热值q与Q和m无关，D不符合题意。
故答案为：B。
【分析】电阻与电压和电流无关，但电流与电压、电阻有关；密度是物质的特性，和质量、体积无关；比热容、热值是特性，和质量无关。
5、【答案】B
【解析】【解答】当开关S由断开到闭合时，灯泡被短路，电路中电流增大，电压表示数增大，电压表V与电流表A示数的乘积变大，电压表V与电流表A示数的比值为定值电阻阻值，不会变化。
故答案为：B。
【分析】分析电路结构，定值电阻和灯泡是串联关系，电流相等，用电器电压之和为电源电压，明确电流表和电压表的测量对象，利用串联电路电压规律和欧姆定律求解即可。
6、【答案】D
【解析】【解答】由图可知，电阻R和滑动变阻器并联，电流表测量干路中的电流，电压表测量电源电压，将滑动变阻器的滑片P缓慢向右移动的过程中，电压表的示数不变，变阻器连入电路的电阻变大，由电阻的并联可知电路的总电阻变大，由 可知电路的总电流变小，电流表的示数变小。
故答案为：D。
【分析】理清元件的连接方式及电表的测量对象，结合滑动变阻器的滑片移动方向，利用欧姆定律分析即可。
7、【答案】C
【解析】【解答】由电路图可知，R1和R2并联，电压表测量并联支路（电源电压）电压，电流表A1测R2支路的电流，电流表A2测干路上的电流。
A．当滑动变阻器滑片P向左移动时，电源电压不变，即电压表V示数不变，R1电阻不变，那么通过R1的电流不变，即A1示数不变，A不符合题意；
B．滑片P向左移动，电源电压不变，总电阻增大，干路电流减小， 即A2示数减小，B不符合题意；
C．R1与R2并联， A1示数不变，V示数不变，那么电压表V示数与电流表A1示数比值不变，C符合题意；
D．电源电压不变，干路电流减小，由P=UI可知，电路的总功率变小，D不符合题意。
故答案为：C。
【分析】滑动变阻器滑片向左端移动，接入电路中的电阻变大，再结合串并联电路的电流、电压规律和欧姆定律分析电路中电流和电压的变化。
8、【答案】A
【解析】【解答】AB．由电路图可知，灯泡L与滑动变阻器串联，电压表测L两端的电压，电流表测电路中的电流，当滑片向左滑动时，变阻器接入电路中的电阻减小，电路的总电阻减小，由可知，电路中的电流增大，即电流表的示数增大，变阻器接入电路中的电阻减小，由串联电路的分压特点可知，变阻器两端的电压减小，由串联电路电压的规律可知灯泡两端的电压增大，即电压表的示数增大，A符合题意，B不符合题意；
CD．当滑片向右滑动时，变阻器接入电路中的电阻增大，电路的总电阻增大，由可知，电路中的电流减小，即电流表的示数减小，变阻器接入电路中的电阻增大，由串联电路的分压特点可知，变阻器两端的电压增大，由串联电路电压的规律可知灯泡两端的电压减小，即电压表的示数减小，CD不符合题意。
故答案为：A。
【分析】理清元件的连接方式及电表的测量对象，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律可知电路中电流的变化，根据串联电路的分压特点可知灯泡两端的电压变化。
9、【答案】D
【解析】【解答】解：由电路图可知，R1与R2串联，电压表测R1两端的电压，电流表测电路中的电流。
在滑动变阻器的滑片P向左滑动的过程中，R1接入电路中的电阻变小，电路中的总电阻变小，由I＝ 可知，电路中的电流变大，即电流表的示数变大，BC不符合题意；
由U＝IR可知，R2两端的电压变大，
因串联电路中总电压等于各分电压之和，
所以，R1两端的电压变小，即电压表的示数变小，A不符合题意、D符合题意。
故答案为：D
【分析】在串联电路中，滑动变阻器的电阻减小，电流变大，减小的电阻分压减小。
10、【答案】D
【解析】【解答】A．导体的电阻是导体的固有属性，与它两端的电压和通过它的电流无关，A不符合题意；
B．通过导体的电流一定时，该导体两端的电压跟导体电阻成正比，B不符合题意；
C．导体两端的电压一定时，导体的电阻跟通过它的电流成反比，C不符合题意；
D．导体的电阻一定时，通过导体的电流与导体两端的电压成正比，D符合题意。
故答案为：D。
【分析】导体的电阻是导体的固有属性，与它两端的电压和通过它的电流无关。
二、填空题
1、【答案】保护电路；10
【解析】【解答】闭合开关前滑动变阻器滑片滑到b端，此时滑动变阻器接入阻值最大，电路电流最小，可起到保护电路元件不受损害的作用；如图乙电流表量程为0~0.6A，分度值为0.02A，则读数为0.30A，故可求灯丝电阻为：
【分析】为了保证电路安全，滑动变阻器应处在阻值最大端，结合小灯泡的电流和电压，利用欧姆定律求解灯泡的电阻即可。
2、【答案】1:2；2
【解析】【解答】由图像可知，当UA=3V时，IA=0.6A，IB=0.3A由可得：；；若将A.B串联接入某电源两端，根据串联电路的特点，导体两端的电压与电阻成正比，所以；当将A、B两电阻并联后接在电源两端时，总电阻 ，电源电压．
【分析】根据电压和电流的比值，计算电阻；在串联电路中电流相等，根据电流判断分压比；利用并联电路电阻规律，计算总电阻；利用电流和电阻的乘积，计算电压。
3、【答案】7.5；4：3
【解析】【解答】由电路图可知，定值电阻R与滑动变阻器R'串联，电压表测R两端的电压，当滑动变阻器接入电路中的电阻为零时，电路为R的简单电路，通过R的电流最大，则电压表的最大示数：Umax＝U＝10V
通过R的最大电流Imax＝ ＝ ＝ A
当滑动变阻器接入电路中的电阻最大时，通过R的电流最小，电压表的示数最小，因串联电路中总电阻等于各分电阻之和，所以，通过R的最小电流Imin＝ ＝ ＝0.25A
则电压表的最小示数Umin＝IminR＝0.25A×30Ω＝7.5V
当滑片P移动时，电压表的示数的变化范围是从7.5V到10V，
定值电阻上最大电流与最小电流之比
【分析】利用电压和总电阻的比值计算电流；根据电流和电阻的乘积计算电压；根据最大和最小电流，计算比值。
4、【答案】20；20
【解析】【解答】某定值电阻两端电压由 变为 时，通过的电流增加了 ，则
可得R=20Ω。
电阻是导体的一种性质，与导体的长度、横截面积、材料有关，与电压和电流的大小无关，所以导体的电阻还是20Ω。
【分析】利用欧姆定律求得电阻的大小，注意导体的电阻是导体本身的一种性质，它的大小决定于导体的材料、长度、横截面积和温度。（电阻与加在导体两端的电压和通过的电流无关）
5、【答案】并联；减小
【解析】【解答】电视机、空调工作时互不影响，是并联连接的。
当家中使用的用电器增加时，相当于横截面积变大，故家中电路的总电阻变小。
【分析】家庭电路中，各用电器是并联的；电阻并联时，总电阻减小。
三、计算题
1、【答案】（1）解：由图甲知，当环境温度为20℃时，半导体的电阻R=50Ω。由图乙知，半导体电阻与定值电阻串联在电路中，则电路中的总电阻
那么定值电阻R0=R总-R=60Ω-50Ω=10Ω
答：定值电阻R0的阻值为10Ω；
（2）解：当电路中电流为最大值，即电流表的最大示数0.6A时，所测的温度最高，那么此时电路中的总电阻
半导体电阻的阻值R＇=R总-R0=20Ω-10Ω=10Ω
由图甲知，当半导体电阻R＇=10Ω时，温度为100℃。
此时电路中消耗的电功率P=UImax=12V×0.6A=7.2W
答：该温度计能测量的最高温度为100℃，此时电路中消耗的电功率为7.2W。
【解析】【分析】（1）结合电路的电流和电压，利用欧姆定律求解总电阻，减去半导体电阻的阻值，即为定值电阻的阻值；
（2）电路中的最大电流为0.6A，利用欧姆定律求解总电阻，减去定值电阻的阻值即为半导体电阻的阻值，根据图像求解此时的温度，利用公式P=UI求解功率即可。
2、【答案】（1）解：闭合开关S1后，只有R1连入电路，电流表的示数为0.2A，由I= 可得，U=IR=0.2A 15 =3V；
答： 电源电压为3V
（2）解：再闭合开关S2后，R1和R2并联，电流表示在干路中，测干路电流为0.5A，通过R1的电流为0.2A，根据并联电路的电流规律，则通过R2的电流为0.5A 0.2A=0.3A；
答：通过R2的电流是0.3A；
（3）解：R2两端的电压是3V，通过R2的电流是0.3A，根据欧姆定律得：R= = =10 ．
答： R2的阻值是10 ．
【解析】【分析】（1）结合用电器的电流和电阻，利用欧姆定律用电器两端的电压即可；
（2）并联电路干路电流等于各支路电流之和；
（3）并联电路各支路两端的电压相同，结合电阻大小利用欧姆定律求解电阻的阻值。
3、【答案】（1）由电路图可知，R1与R2串联，电压表测R2两端的电压，电流表测电路中的电流；
当酒精气体的浓度为0时，R2的电阻为60Ω，此时电压表的示数为6V，因为串联电路中各处的电流相等，故根据欧姆定律可得，电流表的示数
答：电压表的示数为6V时，电流表的示数为 ；
（2）因为串联电路中总电压等于各分电压之和，所以此时R1两端的电压
故滑动变阻器R1的电阻值
答：电压表的示数为6V时，滑动变阻器R1的电阻值为 ；
（3）调零后，R1的电阻保持不变，此时变阻器两端的电压
所以电压表的示数
答：若电流表的示数达到0.2A，表明驾驶员酒驾，此时电压表的示数为 。
【解析】【分析】（1）理清元件的连接方式及电表的测量对象，由题意可知，酒精气体的浓度为0时，R2的阻值和电压表的示数，根据欧姆定律和串联电路中的电流特点求出电路中的电流。
（2）根据串联电路的电压特点求出滑动变阻器两端的电压，利用欧姆定律求出滑动变阻器R1的电阻值。
（3）R1的电阻保持不变，根据欧姆定律求出电流表的示数达到0.2A时滑动变阻器两端的电压，利用串联电路的电压特点求出电压表的示数。
四、实验探究
1、【答案】（1）
（2）；0.295；8.5
（3）能， 两端电压为2.5V时的电流为0.295A，与灯的规格相符
（4）灯泡的电阻随电压的增大而变大
【解析】【解答】(1)根据滑动变阻器的滑片向左移动时，灯泡变亮，即电流变大电阻变小，故变阻器左下接线柱连入电路中，如下左所示：
；(2)根据第2组和第3组数据在坐标系上确定对应的点，用平滑的曲线连接，如上右所示：据此可知， 两端电压为 时的电流为 ，由欧姆定律，此时的电阻为 (3)小灯泡 规格为“ ”，而 两端电压为 时的电流为 ，与灯的规格相符，故小聪能用 替换 。(4)[根据表中第1组数据，由欧姆定律，灯的电阻为
同理，第2、2、3、5次的电阻分别为 、 、 和 ，故小灯泡的电阻随电压的增大而变大。
【分析】（1）电流表串联在电路中，电压表并联在电路中，滑动变阻器的接线柱一上一下，连接实物图即可；
（2）结合用电器两端的电压和流过用电器的电流，利用欧姆定律求解用电器的电阻即可；
（3）通过比较两只灯的额定电压和额定功率确定规格即可；
（4）电阻的大小还与温度有关，一般来说，导体的温度越高，电阻越大。
2、【答案】（1）B；不对，理由是：由表中数据分析知，灯丝的电阻与温度有关，而灯两端的电压越大，通过灯的电流越大，灯丝的温度越高，灯丝的电阻越大，因此小灯泡在不同电压工作时，小灯泡的灯丝的温度不同，电阻也不相同，故不能求灯丝的电阻的平均值
（2）
【解析】【解答】(1)由图可知，滑动变阻器与灯泡串联，电压表测灯两端的电压，电流表测事个电路的电流，要使电压表的示数增大，则灯灯两端的电压增大，根据串联电路分压的规律知，滑动变阻器接入电路的阻值应减小，故需将滑片向B端移动。由表中数据分析知，灯丝的电阻与温度有关，而灯两端的电压越大，通过灯的电流越大，灯丝的温度越高，灯丝的电阻越大，因此小灯泡在不同电压工作时，小灯泡的灯丝的温度不同，电阻也不相同，故不能求灯丝的电阻的平均值。(2)由电路图知，当闭合开关 S 和S1时，电阻 被短路，电路中只有 接入电路，电压表测的是电源电压；当只闭合S时， 与 串联，电压表测 两端的电压，由串联电路分压的规律可得
则
【分析】（1）灯泡和滑动变阻器是串联关系，串联分压，分得的电压和电阻成正比，增加灯泡的电压，应该减小滑动变阻器的电阻；电阻的大小还与温度有关，一般来说，导体的温度越高，电阻越大；
（2）结合题目给出的电流和电压值，利用欧姆定律求解电阻的表达式即可。
