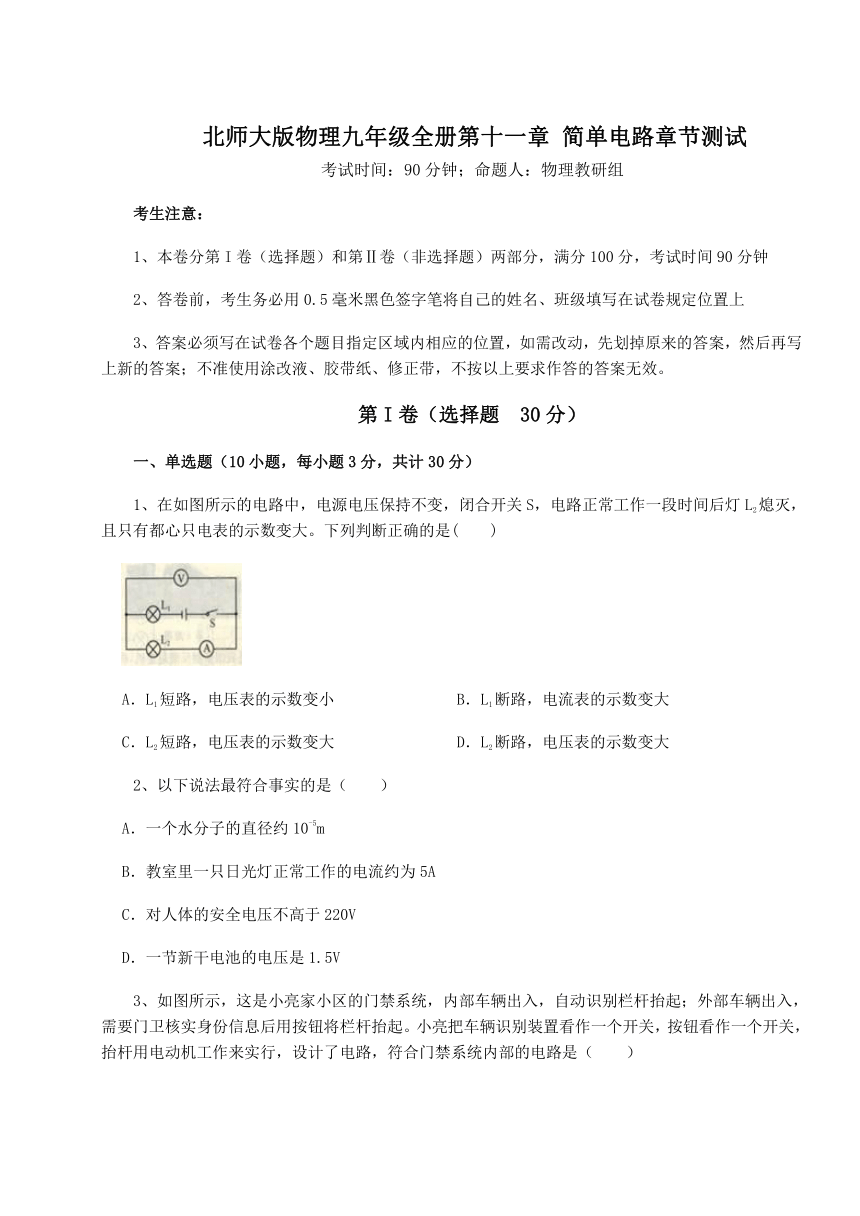

北师大版物理九年级全册第十一章 简单电路章节测试
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、在如图所示的电路中，电源电压保持不变，闭合开关S，电路正常工作一段时间后灯L2熄灭，且只有都心只电表的示数变大。下列判断正确的是(　　)
A．L1短路，电压表的示数变小 B．L1断路，电流表的示数变大
C．L2短路，电压表的示数变大 D．L2断路，电压表的示数变大
2、以下说法最符合事实的是（　　）
A．一个水分子的直径约10-5m
B．教室里一只日光灯正常工作的电流约为5A
C．对人体的安全电压不高于220V
D．一节新干电池的电压是1.5V

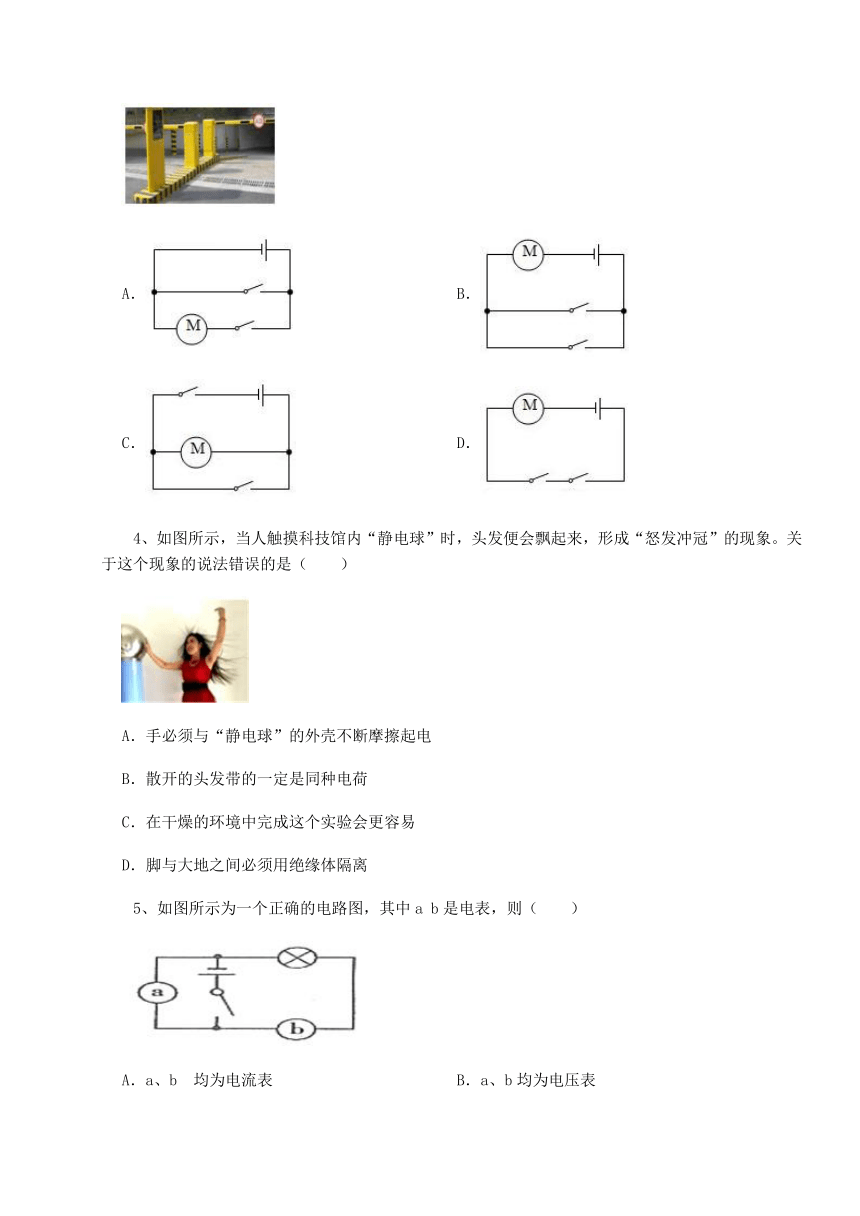

3、如图所示，这是小亮家小区的门禁系统，内部车辆出入，自动识别栏杆抬起；外部车辆出入，需要门卫核实身份信息后用按钮将栏杆抬起。小亮把车辆识别装置看作一个开关，按钮看作一个开关，抬杆用电动机工作来实行，设计了电路，符合门禁系统内部的电路是（　　）
A． B．
C． D．
4、如图所示，当人触摸科技馆内“静电球”时，头发便会飘起来，形成“怒发冲冠”的现象。关于这个现象的说法错误的是（　　）
A．手必须与“静电球”的外壳不断摩擦起电
B．散开的头发带的一定是同种电荷
C．在干燥的环境中完成这个实验会更容易
D．脚与大地之间必须用绝缘体隔离
5、如图所示为一个正确的电路图，其中a b是电表，则（　　）
A．a、b 均为电流表 B．a、b均为电压表
C．a 是电流表，b是电压表 D．a 是电压表，b是电流表
6、如图，小明同学将一张细条状铝箔纸的两端分别压在干电池的正负极，发现铝箔纸发热并燃烧。关于该实验的分析正确的是（　　）
A．实验时干电池的正极与另一个干电池的正极相连
B．该实验能说明短路带来的危害
C．用普通纸代替铝箔纸也能燃烧
D．实验中铝箔是绝缘体
7、如图所示电路图中，能用电压表正确测出灯泡L1俩端电压的是（　　）
A． B．
C． D．
8、在相同温度下,关于导体的电阻，下列说法正确的是（　　）
A．铜线的电阻一定比铝线的小
B．长度相同粗细也相同的铜线和铝线电阻相等
C．长度相同的两根铜线,粗的那根电阻较大
D．粗细相同的两根铜线,长的那根电阻较大
9、如图是闪电产生的电流通过避雷针的示意图(已知云层带正电)。则下列中正确的是(　　)
A．闪电发生时，创造了电荷
B．闪电发生前避雷针也带正电
C．图中的电流方向是从云层到避雷针
D．正电荷从云层定向移动到大地

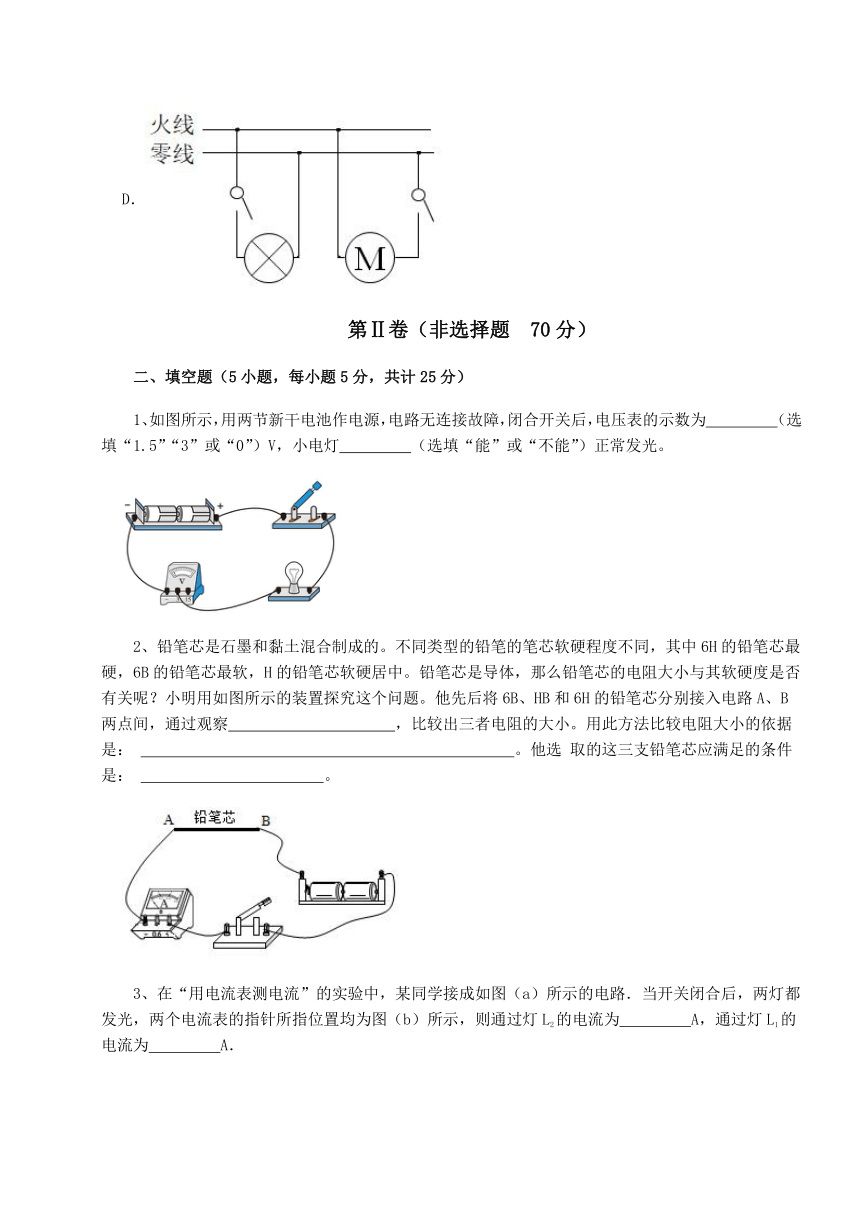

10、下列家庭电路设计中，既满足电灯和换气扇能独立工作，又符合安全用电要求的是（　　）
A．
B．
C．
D．
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题5分，共计25分）
1、如图所示，用两节新干电池作电源，电路无连接故障，闭合开关后，电压表的示数为　 　（选填“1.5”“3”或“0”）V，小电灯　 　（选填“能”或“不能”）正常发光。
2、铅笔芯是石墨和黏土混合制成的。不同类型的铅笔的笔芯软硬程度不同，其中6H的铅笔芯最硬，6B的铅笔芯最软，H的铅笔芯软硬居中。铅笔芯是导体，那么铅笔芯的电阻大小与其软硬度是否有关呢？小明用如图所示的装置探究这个问题。他先后将6B、HB和6H的铅笔芯分别接入电路A、B两点间，通过观察　 　，比较出三者电阻的大小。用此方法比较电阻大小的依据是： 　 　。他选 取的这三支铅笔芯应满足的条件是： 　 　。
3、在“用电流表测电流”的实验中，某同学接成如图（a）所示的电路．当开关闭合后，两灯都发光，两个电流表的指针所指位置均为图（b）所示，则通过灯L2的电流为　 　A，通过灯L1的电流为　 　A．
4、如图所示，电灯L1、L2、L3的连接方式是　 　，电流表A1是测量　 　的总电流，若将两个开关都闭合时，A1和A2的示数分别为5A和4A，若将控制L1的开关断开发现A2的示数减少了1A，那么两开关都闭合时流过L3的电流为　 　A．
5、被甲材料摩擦过的乙棒与被丝绸摩擦过的玻璃棒相互排斥。则乙棒带　 　电荷，是因为乙棒在摩擦过程中　 　电子。
三、计算题（3小题，每小题7分，共计21分）
1、如图甲所示的电路中,电源电压为4.5V,当开关S闭合时,灯泡L1、L2正常发光。电流表A1、A2的示数分别如图乙、丙所示，问：
（1）灯泡L1、L2两端的电压分别是多少
（2）通过灯泡L1、L2的电流分别是多少
（3）若灯泡L2的灯丝烧断,电流表A1、A2的示数分别是多少
2、如图所示的电路中，电源两端电压保持6 V不变， 闭合开关S，电流表的示数为0.6A，通过电阻R1的电流为0.5A。
求：电阻R2两端电压和电流。
3、小华做实验时，连接了如图所示电路，闭合开关S时，三个电表的示数分别为0.2A、2V、5V，但当时没有记录清楚每个数据对应哪一个电表，请你根据电路图和记录的数据解答问题：
（1）通过灯L1、灯L2的电流；
（2）灯L1、灯L2两端的电压。
四、实验探究（2小题，每小题12分，共计24分）
1、在“探究并联电路中的电流关系”实验中：
（1）小明想测量干路电流，连接的电路如图甲所示，检查电路发现有一根导线接错了。请在这根导线上打“×”，并改正。
（2）连接正确的电路后，闭合开关，观察到灯L2发光，但灯L1不发光，电流表有示数，电路可能存在的故障是：____。
A．灯L1开路 B．灯L2开路　 C．灯L1短路　 D．灯L2短路
（3）小明换用不同规格的灯泡，多次改变电流表位置，将测量数据记录在下表中。
实验 次数 支路电流 I1/A 支路电流 I2/A 干路电流 I总/A
1 0.30 0.16 0.46
2 0.20 0.20 0.40
3 0.24 0.34 0.58
分析数据得出结论：在并联电路中，　 　。
（4）第1次实验发现，灯泡L1比L2亮，则灯泡L1的电阻　 　灯泡L2的电阻（填“大于”、“等于”或“小于”）；若两灯泡灯丝长度相同，　 　的灯丝更细。
2、在“探究并联电路中电流特点”的实验中，小明同学连接了如图甲所示的电路。
（1）实验中选择的两个小灯泡的规格最好是　 　（选填“相同”或“不相同”）；
（2）闭合开关后，观察到只有一个灯泡发光。小华同学在原电路上只改动了一根导线后，便达到下列要求：电流表A1测干路电流，A2测灯L2的电流，开关控制所有用电器。请在图甲中将改动的一根导线上画“×”，并用笔画线代替导线画出正确的电路连接；
（3）排除故障后闭合开关，如图乙所示电流表A1的示数和A2的示数，则通过L1的电流为　 　A；
（4）小华只有一组实验数据就得出了“探究并联电路中电流特点”，是否合理？　 　（选填“合理”或“不合理”）。原因　 　。
-参考答案-
一、单选题
1、【答案】D
【解析】【解答】由题中图可得，L1，L2串联，电流表测量电路中的电流，电压表测量灯泡L2两端的电压；
A.若L1短路，电路为灯泡L2的基本电路，此时电压表测量L2的电压也是电源电压，即电压表示数变大，A不符合题意；
B.若L1断路，则整个电路断路，电路中的电流为零，电流表的示数变小，故B不符合题意；
C.若L2短路，电路为灯泡L1的基本电路，电压表被短路，相当于电压表测量的是导线电压，因此电压表示数为0，电压表的示数变小，故C不符合题意；
D.若L2断路，则电路中的电流为零，此时电压表与L1串联，电压表测量的是电源电压，因此电压表示数增大，故D符合题意。
故答案为：D。
【分析】本题主要考查的是电路故障的相关知识，识别电路是正确分析的前提；主要电压表串联在电路中时，电路电流几乎为零，电压表测量电源电压。
2、【答案】D
【解析】【解答】A．一个水分子的直径约10-10m，A不符合题意；
B．家用空调的电流约为5A，教室里一只日光灯正常工作的电流约为0.2A，B不符合题意；
C．对人体的安全电压不高于36V，C不符合题意；
D．家用小电器常用干电池作用为电源，一节新干电池的电压是1.5V，D符合题意。
故答案为：D。
【分析】对生活中常见物理量的估测，结合对生活的了解和对物理单位的认识，找出符合实际的选项即可。不同物理量的估算，有的需要凭借生活经验，有的需要简单的计算，有的要进行单位的换算，最后判断最符合实际的是哪一个。
3、【答案】B
【解析】【解答】由题知，小区内部车辆门禁系统可以自动识别将门打开，外部车辆需要门卫人员按动按钮才能将门打开，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关都能单独打开门，即两开关并联后再与电动机串联，B符合题意，ACD不符合题意。
故答案为：B。
【分析】，若将门禁系统看做一个自动开关，按钮看做一个手动开关，则两个开关都能单独打开门，即两开关并联后再与电动机串联。
4、【答案】A
【解析】【解答】A．人体是导体，只要静电球带静电，当手接触静电球时，便有电荷导向人体使人体带电，不需要手与静电球的外壳摩擦，故A错误，符合题意；
B．头发能够散开，说明头发丝之间有相互排斥的力，根据同种电荷互相排斥可知，头发带的一定是同种电荷，故B正确，不符合题意；
C．静电球上的电荷能够通过湿润的空气传导到其他物体上，所以在干燥的环境中完成这个实验会更容易，故C正确，不符合题意；
D．人体是导体，人必须站在绝缘板上才能完成实验，否则电荷会通过人体导入地下，故D正确，不符合题意。
故答案为：A。
【分析】带电体间同种电荷相互排斥；干燥的环境中更容易产生静电。
5、【答案】D
【解析】【解答】根据图示电路图可知，a表并联在灯泡两端，应该是电压表，b表与灯泡串联，应该是电流表，
故答案为：D。
【分析】电流表相当于一根导线，电压表相当于开路，要求灯泡发光，结合电流的流向判断甲、乙两个表的种类即可。
6、【答案】B
【解析】【解答】A．实验时干电池的正极与另一个干电池的负极相连，A不符合题意；
BD．铝箔纸是导体，它相当于导线，用它把电源正负极连接，发生了短路，造成电流过大，会产生过多的热量，所以该实验反映了短路带来的危害，B符合题意、D不符合题意；
C．普通纸是绝缘体，所以此实验普通纸代替铝箔纸不能燃烧，C不符合题意。
故答案为：B。
【分析】铝箔纸是导体，它相当于导线，用它把电源正负极连接，发生了短路，造成电流过大，会产生过多的热量。
7、【答案】A
【解析】【解答】A．由图知道，电压表与灯L1并联，即电压表测量的是灯L1两端电压，且正负接线柱接法正确，A符合题意；
B．由图知道，该电路为串联电路，电压表测量的是电源电压，B不符合题意；
C．由图知道，该电路为串联电路，电压表与灯L2并联，不能测出灯L1两端电压，C不符合题意；
D．由图知道，该电路为串联电路，电压表与灯L1并联，正负接线柱接法是错误的，D不符合题意。
故答案为：A。
【分析】电压表使用时，要和所测量的位置并联；连接时，接线柱正如负出。
8、【答案】D
【解析】【解答】电阻是导体自身的一种特性，它由导体的材料、长度、横截面积和温度决定，与加在导体两端的电压和通过导体的电流大小无关．
A. 由于没有控制导体长度和粗细相同，所以不能说铜导线的电阻一定比铝导线的电阻大，故错误；
B. 长度相同，粗细也相同的铜线、铝线，材料不同，电阻不相等，故错误；
C. 导线的材料和长度相同的两根铜线，粗的那根电阻较小，故错误；
D. 导线的材料和横截面积相同，长的那根电阻较大，故正确．
故答案为：D
【分析】电阻是导体自身的一种特性，与导体的材料、长度、横截面积和温度有关。
9、【答案】C
【解析】【解答】A.摩擦起电是电子发生了转移，故错误。
B.闪电发生前，避雷针不带电，故错误。
C.电子从避雷针定向转移到避云层，所以电流是从云层到避雷针，故正确。
D.正电荷不会移动，故错误。
故答案为：C
【分析】摩擦起电的实质是电子发生了转移，电流的方向与电子的定向移动方向相反。
10、【答案】B
【解析】【解答】电灯和换气扇要独立工作，必须使用并联，电灯和换气扇的开关应该接在火线上，才能在断开开关时，切断火线，人体接触电灯或者换气扇不会发生触电事故，B符合题意，ACD不符合题意。
故答案为：B。
【分析】电路的基本连接方式有两种，一种是串联，一种是并联，两个串联的用电器相互影响，两个并联的用电器互不影响；结合题目给出的电路的要求，结合选项设计电路即可。
二、填空题
1、【答案】3；不能
【解析】【解答】如图所示，用两节新干电池作电源，即电源电压是3V。
若开关闭合，电压表串联在电路中，由于电压表电阻太大，电路近似为断路，故此时灯泡不会发光，但电压表相当于测量电源电压，所以此时电压表的示数是3V。
【分析】一节电池的电压是1.5V；电压表串联在电路中测量电源电压。
2、【答案】电流表示数的大小；在电压相同时，电阻越大电流越小(或欧姆定律)；长度和横截面积相同
【解析】【解答】探究电阻的影响因素时，通过电流表示数大小反应电阻的大小，在电压相同时，电阻越大时，电流越小，由于铅笔芯的材料不同，所以必须保持长度和横截面积相同。
故答案为：电流表示数的大小；在电压相同时，电阻越大电流越小；长度和横截面积相同。
【分析】通过电流表示数可以反应电阻的大小，探究电阻的影响因素时，当材料不同，需要保持长度和横截面积相同进行实验。
3、【答案】0.32；1.28
【解析】【解答】由图像可知两灯泡并联，两电流表分别测量的是干路和支路电流，由并联分流可知，干路电流一定大于支路，结合图（b）所示可得I=1.6A，I2=0.32A；由并联电路电流的规律：I=I1+I2得I1=I-I2=1.6A-0.32A=1.28A．
【分析】并联电路中，干路电流应该等于支路电流之和，结合电流表的测量对象和示数求解即可。
4、【答案】并联；L2和L3；2
【解析】【解答】（1）根据电路图可知，电流从电源正极流出，一路经过L3，另一路经过电流表A2，从电流表流出后分别经过L1和L2，经过L1后直接回到电源负极，支路L2、L3汇合共同经过电流表A1后回到电源负极；因此电灯L1、L2、L3的连接方式是并联，电流表A1是测量L2和L3的总电流，电流表A2是测量L1和L2的总电流；（2）因为并联电路中，干路电流等于各支路电流之和，并且控制L1的开关断开时，A2的示数减少了1A，则通过L1的电流为1A，通过L2的电流为4A﹣1A＝3A，通过L3的电流为5A﹣3A＝2A．
【分析】（1）把几个用电器首尾相接，连入电路就是串联；把几个用电器首首相接，尾尾相接，再连入电路，就是并联；根据串并联的概念，结合开关的断开与闭合情况，判断各灯泡的连接方式．（2）并联电路中，干路电流等于各支路电流之和．
5、【答案】正；失去
【解析】【解答】被丝绸摩擦过的玻璃棒带正电荷，乙棒与被丝绸摩擦过的玻璃棒相互排斥，根据同种电荷相斥，则乙棒带正电荷。
乙棒带正电荷是因为乙棒在摩擦过程中失去电子。
【分析】规定：丝绸摩擦过的玻璃棒带正电；毛皮摩擦过的橡胶棒带负电。不同物质组成的物体，原子核夺得电子的本领不同，相互摩擦时，一个物体夺得电子，因多余电子带负电，另一个物体因缺少电子带正电。
三、计算题
1、【答案】（1）解：由图甲可知，两灯并联，由并联电路的电压特点可得两灯的电压：
U1=U2=U=4.5V；
（2）解：图甲中,A1测干路电流,A2测L2支路的电流，
由图乙和丙知,A1使用0 3A量程，示数为0.7A，即干路电流为0.7A，
A2使用0 0.6A量程,示数为0.38A,即L2支路电流为0.38A，
由并联电路的电流特点可得,L1的电流：I1=I I2=0.7A 0.38A=0.32A
（3）解：若灯泡L2的灯丝烧断,所以A2示数为0,只有L1接入电路中，
因并联电路中各支路互不影响,此时A1测L1的电流，其示数为0.32A。
答：灯泡L1和L2两端的电压都为4.5V；L1的电流为0.32A、L2的电流为0.38A；L2烧断后A2的示数为0A，A1的示数为0.32A。
【解析】【分析】（1）并联电路中，各支路电压和电源电压都相等；（2）根据电流表的位置，结合并联电路电流规律选择量程，结合量程和指针位置测量电流；（3）在串联电路中，各处的电流都相等。
2、【答案】解：由电路图可知，电阻R1、R2并联，R2两端电压电压电源电压，即：
U2=U=6V；
电流表测干路中的电流I=0.6A，
根据并联电路电流规律可知，通过电阻R2的电流：
I2=I I1=0.6A 0.5A=0.1A。
答：电阻R2两端电压为6V；电流为0.1A。
【解析】【分析】并联电路中各支路电压和电源电压都相等，各支路电流之和等于干路电流。
3、【答案】（1）解：电压表内阻比较大，相当于断路，电流表内阻小，相当于短路，故首先去掉电压表，判断串并联，去掉两电压表后是两灯泡串联，根据串联电路电流处处相等，故通过两灯泡的电流为0.2A。
答：故通过两灯泡的电流为0.2A
（2）解：再根据去源法确定电压表所测的电压，电压表V1测L1和L2的总电压，电压表V2测L1的电压，在串联电路中，总电压等于各用电器电压之和，故灯泡L1的电压为2V，灯泡L1和L2的总电压5V，故灯泡L2的电压为
答：灯泡L1、L2两端的电压为2V和3V。
【解析】【分析】（1）在串联电路中，电流处处相等；（2）在串联电路中，总电压等于各用电器电压之和。
四、实验探究
1、【答案】（1）
（2）A
（3）干路电流等于各支路电流之和
（4）小于；L2
【解析】【解答】（1）原电路中，两灯短路了，改正后如下。
（2）电流表有示数，说明干路是通路，灯L2发光，但灯L1不发光，说明L1支路断路，故答案为：A。
（3）由表格可知，两支路电流和等于干路，故在并联电路中，干路电流等于各支路电流之和。
（4）灯泡L1比L2亮，L1功率大，两灯电压一样，根据，L1的电阻小。
由影响电阻大小的因素，若两灯泡灯丝长度相同，L2的电阻大，横截面积小，L2的灯丝更细。
【分析】（1）各用电器并列连接时，是并联电路；
（2）在并联电路中，不能工作的用电器发生断路；
（3）在并联电路中，干路电流等于各之路电流之和；
（4）当电压相等时，电阻越小，电功率越大；导体的材料和长度相同时，横截面积越小，电阻越大。
2、【答案】（1）不相同
（2）如图所示：
（3）0.28
（4）不合；只有一组数据，得出的结论具有偶然性
【解析】【解答】（1）为避免实验的偶然性，使实验结论具有普遍性，要选择两个不同规格的灯泡多次实验。
（2）电流表A1测干路电流，电流表A1串联在干路中；A2测灯L2的电流，A2与灯L2串联，如下图所示：
（3）由图可知，电流表选用0~0.6A的量程，分度值为0.02A，A1的示数为0.48A，A2的示数为0.2A；根据并联电路电流的规律，则通过L1的电流为I1=I-I2=0.48A-0.2A=0.28A
（4）只有一组实验数据就得出了“探究并联电路中电流特点”，这种做法是不合理的，只有一组数据，得出的结论具有偶然性；为了获得普遍的规律，应换用不同规格的灯泡多次测量。
【分析】（1）连接电路时，开关应断开；应用归纳法得出结论时要求：所选样本要有代表性用样本数量足够多。
（2）根据电路的连接方式判定灯泡的发光情况。
（3）根据题目要求和电流表的使用，找出错误导线并改正即可。
（4）根据电流表选用小量程确定分度值读数，根据并联电路电流的规律得出通过L1的电流。
（5）为得到普遍性的规律，应换用不同规格的灯泡，多测几组数据。
