2021-2022学年基础强化人教版物理九年级全册第十五章电流和电路综合测评试题（含详细解析）

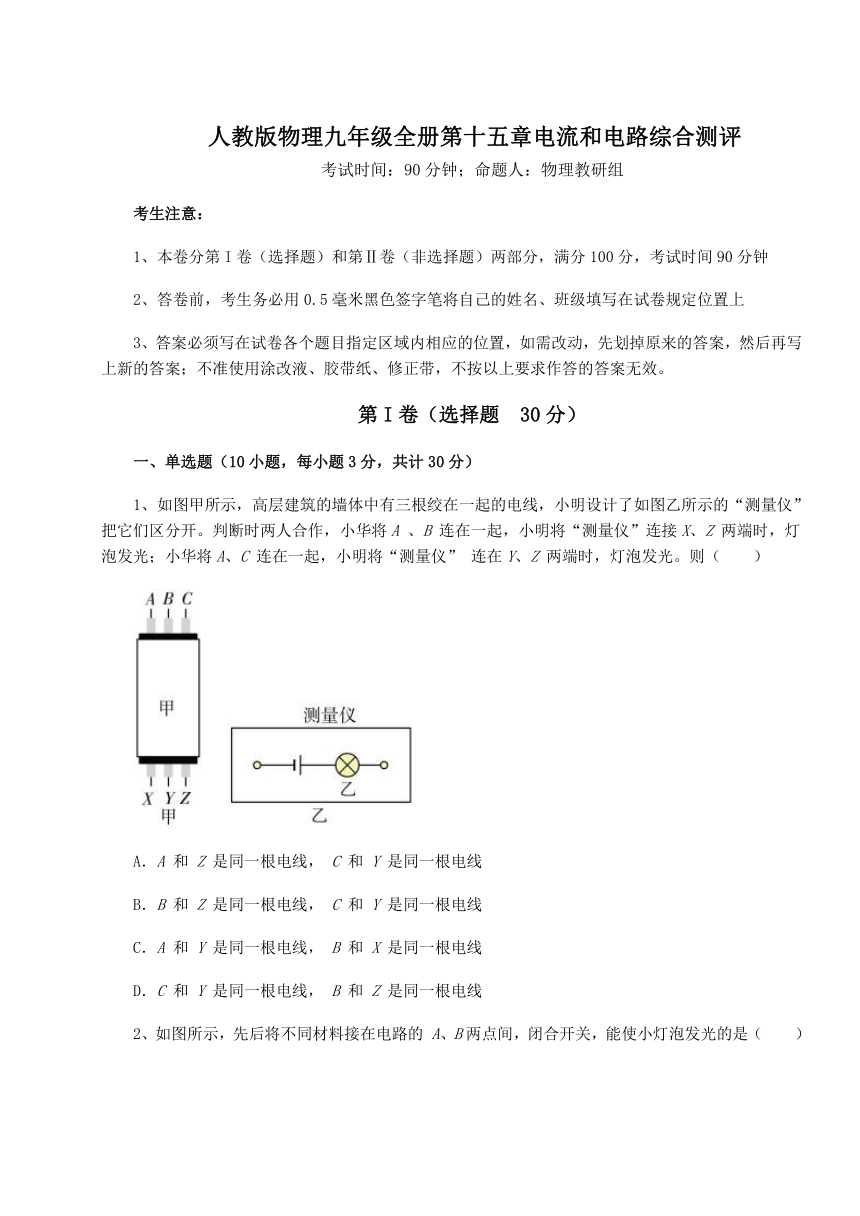

人教版物理九年级全册第十五章电流和电路综合测评
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、如图甲所示，高层建筑的墙体中有三根绞在一起的电线，小明设计了如图乙所示的“测量仪”把它们区分开。判断时两人合作，小华将A 、B 连在一起，小明将“测量仪”连接X、Z 两端时，灯泡发光；小华将A、C 连在一起，小明将“测量仪” 连在Y、Z 两端时，灯泡发光。则（　　）
A．A 和 Z 是同一根电线， C 和 Y 是同一根电线
B．B 和 Z 是同一根电线， C 和 Y 是同一根电线
C．A 和 Y 是同一根电线， B 和 X 是同一根电线
D．C 和 Y 是同一根电线， B 和 Z 是同一根电线

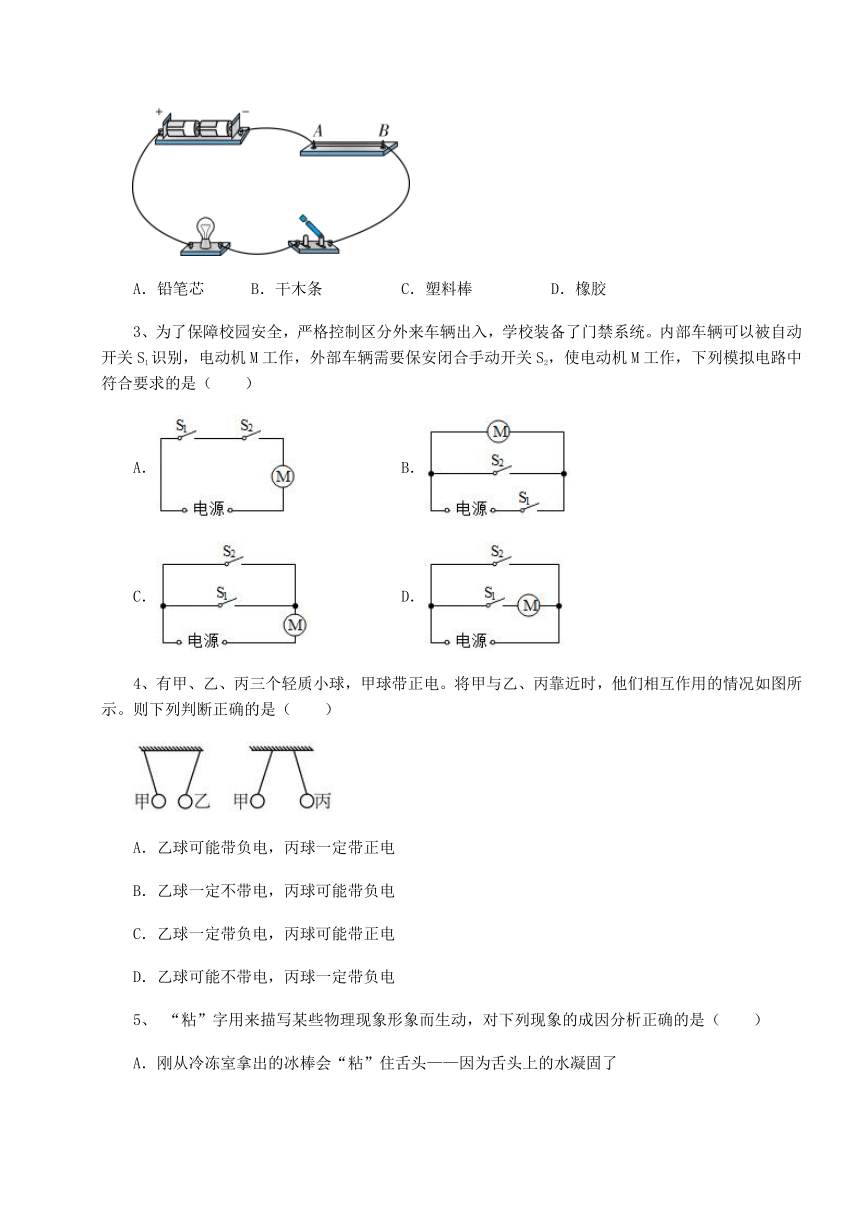

2、如图所示，先后将不同材料接在电路的 A、B两点间，闭合开关，能使小灯泡发光的是（　　）
A．铅笔芯 B．干木条 C．塑料棒 D．橡胶
3、为了保障校园安全，严格控制区分外来车辆出入，学校装备了门禁系统。内部车辆可以被自动开关S1识别，电动机M工作，外部车辆需要保安闭合手动开关S2，使电动机M工作，下列模拟电路中符合要求的是（　　）
A． B．
C． D．
4、有甲、乙、丙三个轻质小球，甲球带正电。将甲与乙、丙靠近时，他们相互作用的情况如图所示。则下列判断正确的是（　　）
A．乙球可能带负电，丙球一定带正电
B．乙球一定不带电，丙球可能带负电
C．乙球一定带负电，丙球可能带正电
D．乙球可能不带电，丙球一定带负电
5、 “粘”字用来描写某些物理现象形象而生动，对下列现象的成因分析正确的是（　　）
A．刚从冷冻室拿出的冰棒会“粘”住舌头——因为舌头上的水凝固了
B．穿在身上的化纤衣服易“粘”灰尘——因为灰尘一定带负电
C．光滑铅块积压在一起就能“粘”住——因为分子间没有斥力
D．吸盘式挂衣钩能够“粘”在墙上——因为分子间有引力
6、下列说法错误的是（　　）
A．在闭合的电路中要得到持续的电流，必须要有电源
B．绝缘体不容易导电是因为绝缘体内部几乎没有自由电荷
C．电流的方向一定从电源的正极流向负极
D．大地、铜线、人体都属于导体
7、如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为（　　）
A．1.5A 0.3A B．1.2A 1.2A C．0.3A 0.3A D．1.2A 0.3A
8、如图所示的电路板，正面只有一个开关和两个灯泡，电源及导线均在电路板背面。闭合开关，看见L1发光，L2不发光；用灯泡L3替换L1，发现L2和L3同时发光，忽略温度对灯丝电阻的影响。下列判断正确的是（　　）
A．L3和L2是并联的 B．L2不发光的原因是灯丝断了
C．L3和L2是串联的 D．L2不发光的原因是被短接了
9、一台家用电冰箱正常工作时，通过它的电流与下列哪一个数据最接近（　　）
A．12 A B．1.2 A C．120 mA D．12 mA

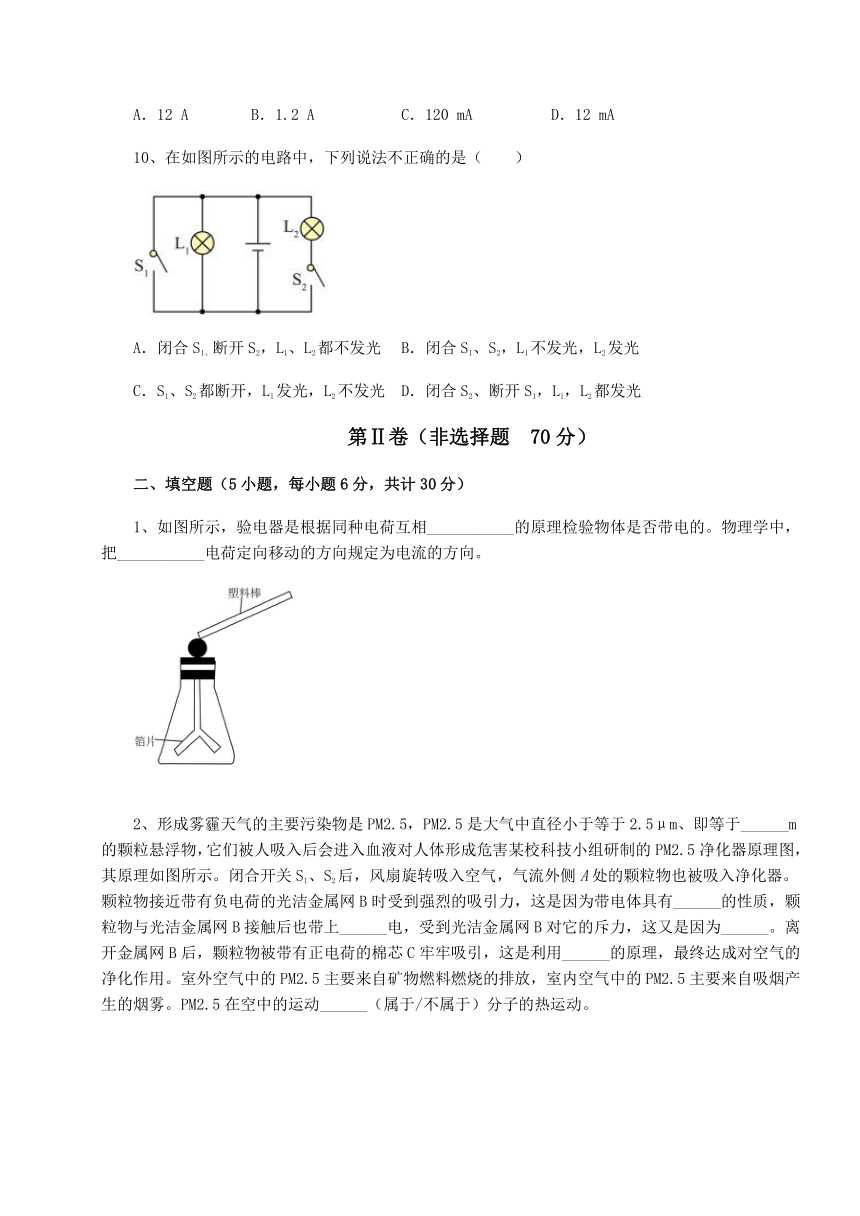

10、在如图所示的电路中，下列说法不正确的是（　　）
A．闭合S1、断开S2，L1、L2都不发光 B．闭合S1、S2，L1不发光，L2发光
C．S1、S2都断开，L1发光，L2不发光 D．闭合S2、断开S1，L1，L2都发光
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）
1、如图所示，验电器是根据同种电荷互相___________的原理检验物体是否带电的。物理学中，把___________电荷定向移动的方向规定为电流的方向。

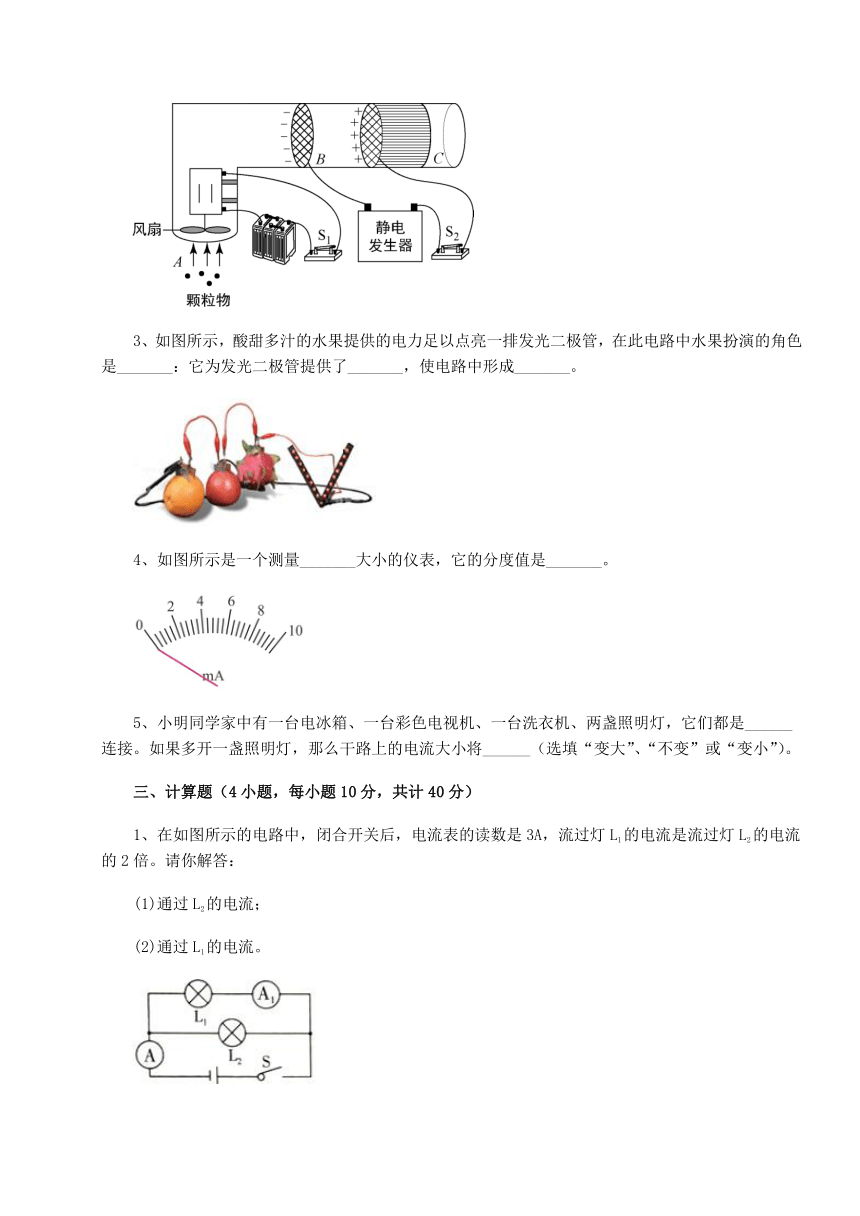

2、形成雾霾天气的主要污染物是PM2.5，PM2.5是大气中直径小于等于2.5μm、即等于______m的颗粒悬浮物，它们被人吸入后会进入血液对人体形成危害某校科技小组研制的PM2.5净化器原理图，其原理如图所示。闭合开关S1、S2后，风扇旋转吸入空气，气流外侧A处的颗粒物也被吸入净化器。颗粒物接近带有负电荷的光洁金属网B时受到强烈的吸引力，这是因为带电体具有______的性质，颗粒物与光洁金属网B接触后也带上______电，受到光洁金属网B对它的斥力，这又是因为______。离开金属网B后，颗粒物被带有正电荷的棉芯C牢牢吸引，这是利用______的原理，最终达成对空气的净化作用。室外空气中的PM2.5主要来自矿物燃料燃烧的排放，室内空气中的PM2.5主要来自吸烟产生的烟雾。PM2.5在空中的运动______（属于/不属于）分子的热运动。
3、如图所示，酸甜多汁的水果提供的电力足以点亮一排发光二极管，在此电路中水果扮演的角色是_______：它为发光二极管提供了_______，使电路中形成_______。
4、如图所示是一个测量_______大小的仪表，它的分度值是_______。
5、小明同学家中有一台电冰箱、一台彩色电视机、一台洗衣机、两盏照明灯，它们都是______连接。如果多开一盏照明灯，那么干路上的电流大小将______（选填“变大”、“不变”或“变小”）。
三、计算题（4小题，每小题10分，共计40分）
1、在如图所示的电路中，闭合开关后，电流表的读数是3A，流过灯L1的电流是流过灯L2的电流的2倍。请你解答：
(1)通过L2的电流；
(2)通过L1的电流。
2、如图所示，请在图中的方框内分别填上电流表和小灯泡的元件符号，使两灯并联。
3、将某导体与电流表串联在电路中，1分钟通过导体横截面的电荷量为30库。求：
(1)通过导体的电流多大
(2)在电流表上标出此电流值.
4、观察如图甲所示电路，当开关S1和S3闭合S2断开时，电流表A1和A2的示数分别如图乙．丙，所示，则通过L1和L2的电流分别为多少A？
-参考答案-
一、单选题
1、A
【解析】
【详解】
（1）小华将A、B连在一起时，小明将“测量仪”连接在X、Z两端，灯泡发光，如图1所示；图1中上面只剩下C端，下面只剩下的是Y端，则说明C和Y是同一根电线；
（2）小华将A、C 连在一起时，小明将“测量仪”连在Y、Z两端，灯泡发光，如图2所示；图1中上面只剩下B端，下面只剩下的是X端，则说明B和X是同一根电线；综上分析，C和Y是同一根电线，B和X是同一根电线，则剩下的A和Z是同一根电线，故A符合题意， BCD不符合题意。
故选A。
2、A
【解析】
【详解】
A．将铅笔芯接在电路的 A、B两点间，闭合开关，能使小灯泡发光，因为铅笔芯属于导体，故A符合题意；
BCD．干木条、塑料棒、橡胶都不容易导电，属于绝缘体，接入A、B间灯泡不能发光，故BCD不符合题意。
故选A。
3、C
【解析】
【详解】
A．由电路图可知，S1和S2串联，只有自动开关S1和手动开关S2共同闭合时，电动机才能工作，故A不符合题意；
B．由电路图可知，自动识别开关S1只要不闭合，即使闭合S2，电动机也不工作，故B不符合题意；
C．由电路图可知，自动开关S1和手动开关S2并联，且电动机位于干路，闭合任何一个开关，电动机就能工作，故C符合题意；
D．由电路图可知，手动开关S2闭合时会造成电源短路，故D不符合题意。
故选C。
4、A
【解析】
【详解】
带电体能吸引轻小物体的性质；电荷间的作用规律是：同种电荷相互排斥，异种电荷相互吸引。甲球带正电，甲、丙相互排斥，说明甲、丙一定带同种电荷，丙一定也带正电；甲、乙相互吸引，说明乙带负电或乙不带电，故A正确，BCD错误。
故选A。
5、A
【解析】
【详解】
A．刚从冷冻室拿出的冰棒会“粘”住舌头，是因为舌头上的水分遇到比较冷的冰棍形成的，液态变为固态的现象叫凝固，故A正确；
B．穿着的化纤衣服“粘”灰尘，因为衣服摩擦起电后带静电，会吸引轻小物体，灰尘不一定带负电，故B错误；
C．光滑铅块压在一起就能“粘”住，因为分子间有引力，但分子间也有斥力，故C错误；
D．吸盘式挂衣钩能够“粘”在墙上，由于大气压的作用，故D错误。
故选A。
6、C
【解析】
【详解】
A．形成持续电流的条件一是电路闭合，二是要有电源，故A正确，不符合题意；
B．导体容易导电是因为内部有大量的自由电荷，绝缘体不容易导电是因为绝缘体内部几乎没有自由电荷，故B正确，不符合题意；
C．在电源的外部电流由电源正极经用电器流向电源负极；在电源的内部电流从电源的负极流向电源的正极，故C错误，符合题意；
D．大地、铜线、人体都容易导电，属于导体，故D正确，不符合题意。
故选C。
7、D
【解析】
【详解】
由电路图可知，两灯泡并联，电流表A2测干路电流，电流表A1测L2支路电流，因并联电路中干路电流等于各支路电流之和，且两个电流表的指针在同一个位置，所以，干路电流表A2的量程为0～3A，分度值为0.1A，干路电流I＝1.5A，L2支路电流表A1的量程为0～0.6A，分度值为0.02A，通过L2的电流I2＝0.3A；则灯L1中的电流
故ABC不符合题意；D符合题意。
故选D。
8、C
【解析】
【详解】
AC．若原来L1和L2并联，用灯泡L3替换L1后，根据并联电路中各支路互不影响的特点知道，对L2支路无影响，L2应该仍然不发光，而替换后发现L2和L3同时发光，所以两灯泡不是并联，即原来L1和L2是串联的，则替换后L2和L3是串联的，原来L2不发光是因为L2的实际功率太小造成的，综上所述，C正确，A错误；
B．根据题意知道，闭合开关， L1发光，L2不发光；用灯泡L3替换L1，发现L2和L3同时发光，因为替换的是发光的灯泡，替换后原来不发光的灯泡L2也发光了，说明灯泡L2的灯丝没有断，故B错误。
D．若L2被短接了，则用灯泡L3替换L1时，L2依然不发光才对，但现在发光，故D错误。
故选C。
9、B
【解析】
【详解】
家用电冰箱正常工作时，通过它的电流大小一般为0.5A~1.5A这个区间。
故选B。
10、B
【解析】
【详解】
A．由图知，闭合S1，断开S2，L1发生短路，L2处于断路状态，则两灯都不发光，故A正确，不符合题意；
B．闭合S1、S2，电源被短路（两灯也被短路），两灯都不发光，故B错误，符合题意；
C．S1、S2都断开，只有 L1接入电路，则L1发光，L2不发光，故C正确，不符合题意；
D．闭合S2，断开S1，L1、L2并联，则L1、L2都发光，故D正确，不符合题意。
故选B。
二、填空题
1、排斥 正
【详解】
[1][2]验电器是用来检验物体是否带电的仪器，其工作原理是同种电荷相互排斥；电荷的定向移动形成电流，人们把正电荷定向移动的方向规定为电流的方向。
2、2.5×10﹣6 吸引轻小物体 负 同种电荷相互排斥 异种电荷相互吸引 不属于
【详解】
[1] 根据1μm=10﹣6m，故
2.5μm＝2.5×10﹣6m
[2]带电体有吸引轻小物体的性质。颗粒物接近带有负电荷的光洁金属网B时受到强烈的吸引力，这是因为带有负电荷的光洁金属网B具有吸引轻小物体的性质。
[3]光洁金属网B带有负电荷是因为有多余的电子，不带电的颗粒与带负电的金属网接触后，部分电子转移到颗粒上，故颗粒带上负电。
[4][5]同种电荷相互排斥，异种电荷相互吸引。洁金属网B和颗粒带同种电荷，故受到光洁金属网B对它的斥力。离开金属网B后，颗粒物被带有正电荷的棉芯C牢牢吸引，这是利用异种电荷相互吸引的原理，最终达成对空气的净化作用。
[6]PM2.5是指大气中直径小于或等于2.5微米的颗粒物，它们在空中做无规则运动，是机械运动，不属于分子的热运动。
3、电源 电压 电流
【详解】
[1][2][3]水果提供的电力足以点亮一排发光二极管，水果在这里扮演了电源的角色，它为发光二极管提供了电压，使自由电荷在电路中定向移动从而形成电流。
4、电流 0.4mA
【详解】
[1]因图中表盘上有“mA”字样，表明该仪器是测量电流大小的仪表。
[2]由图中可知，2mA之间有5个小刻度，故可知每一个小刻度表示0.4mA，即分度值为0.4mA。
5、并联 变大
【详解】
[1]由生活经验知，家庭电路中的各个用电器工作时互不影响，因此它们之间是并联的。
[2]由于并联的干路电流等于各支路电流之和，所以当教室里多开一盏照明灯时，干路上的电流将变大。
三、计算题
1、 (1)1A；(2)2A
【详解】
(1)由电路图知，两灯并联，电流表A1测L1的电流为I1，电流表A测干路的电流为I，流过L2的电流为I2，并联电路中干路电流等于各支路电流之和，流过L1的电流是流过L2的电流的2倍，则通过L2的电流
(2)通过L1的电流
答：(1)通过L2的电流为1A；
(2) 通过L1的电流为2A。
2、
【详解】
解：由图所示电路图可知，下边的元件若是电流表，则会形成电源短路，所以应填小灯泡；则上边是电流表，电压表可视为断路，两灯并联，如下所示：
3、 (1)0.5A；(2)
【详解】
解：(1)通过导体的电流
(2)如果选择0~3A，电流表的指针偏转幅度比较小，所以选择量程0~0.6A量程，如图。
答：(1)通过导体的电流为0.5A；
(2)图见解析。
4、0.5A；0.7A
【详解】
解：由图可知，当开关S1和S3闭合、S2断开时，两灯泡并联，电流表A1测干路电流，电流表A2测L1支路的电流，电流表A1和A2的示数分别如图乙、丙所示，由图知电流表A1的指针偏转角度小于电流表A2，因为并联电路中干路电流等于各支路电流之和，所以电流表A1量程为0～3A，分度值为0.1A，其示数为I=1.2A，电流表A2量程为0～0.6A，分度值为0.02A，则通过L1的电流为
I1=IA2=0.5A
由于并联电路中干路电流等于各支路电流之和，所以通过L2的电流为
I2=I-I1=1.2A-0.5A=0.7A
答：通过L1电流为0.5A；通过L2的电流为0.7A。
