2021-2022学年人教版物理九年级全册第十五章电流和电路专项训练试题（有解析）

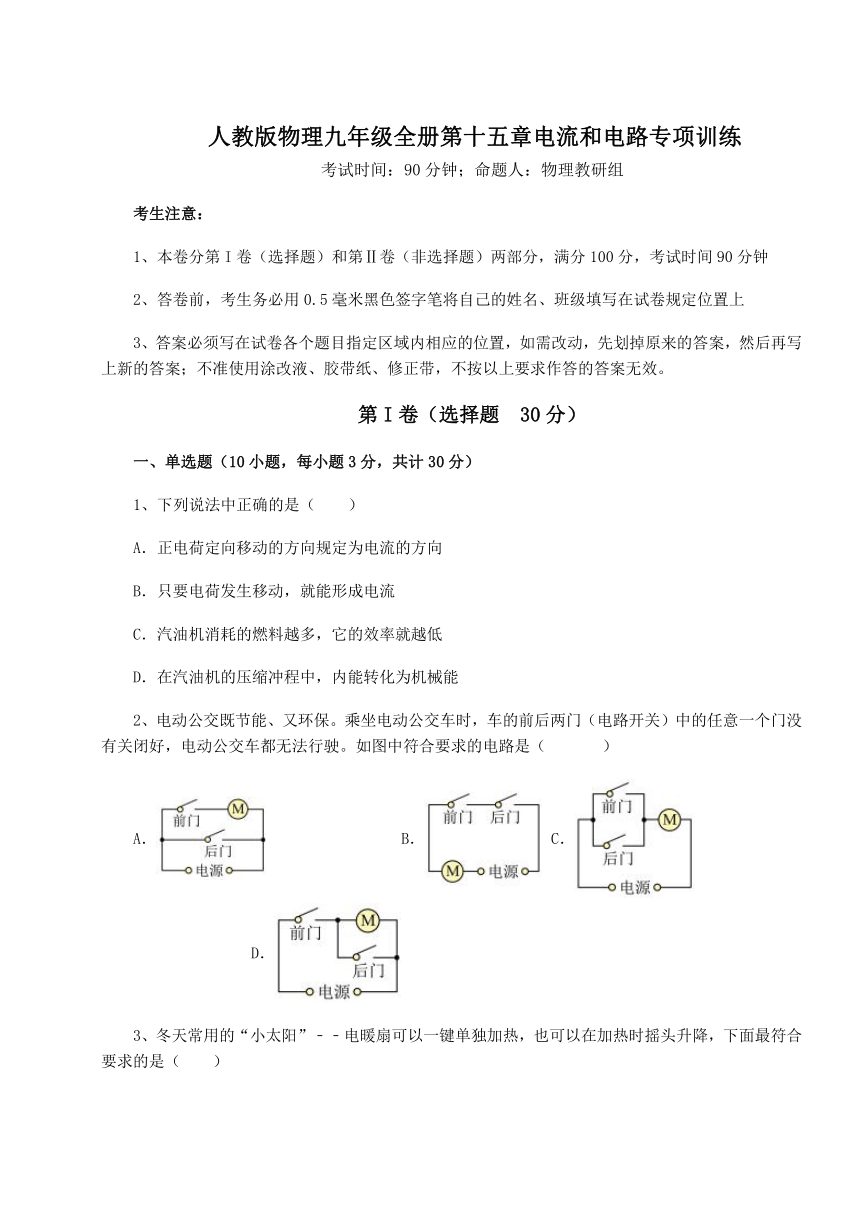

人教版物理九年级全册第十五章电流和电路专项训练
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、下列说法中正确的是（　　）
A．正电荷定向移动的方向规定为电流的方向
B．只要电荷发生移动，就能形成电流
C．汽油机消耗的燃料越多，它的效率就越低
D．在汽油机的压缩冲程中，内能转化为机械能
2、电动公交既节能、又环保。乘坐电动公交车时，车的前后两门（电路开关）中的任意一个门没有关闭好，电动公交车都无法行驶。如图中符合要求的电路是（ ）
A． B． C． D．

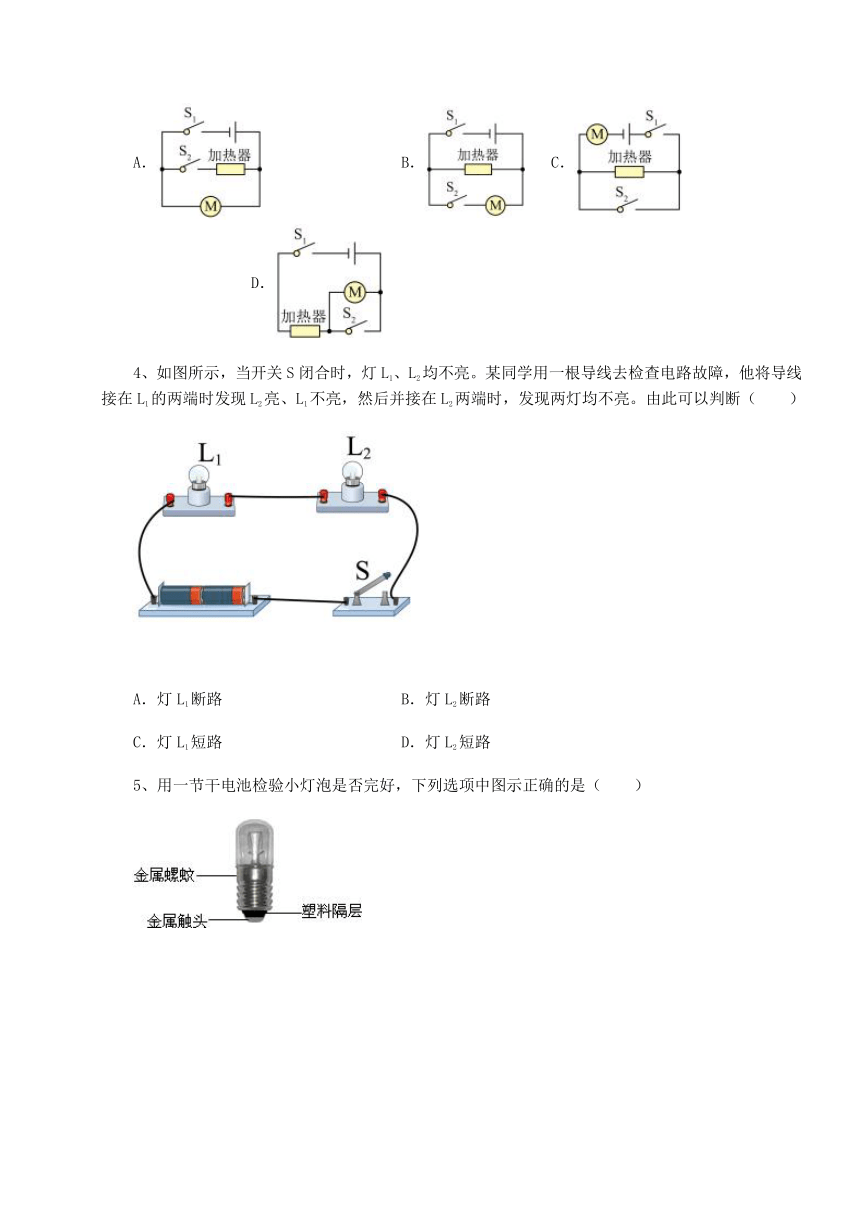

3、冬天常用的“小太阳”﹣﹣电暖扇可以一键单独加热，也可以在加热时摇头升降，下面最符合要求的是（　　）
A． B． C． D．
4、如图所示，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线去检查电路故障，他将导线接在L1的两端时发现L2亮、L1不亮，然后并接在L2两端时，发现两灯均不亮。由此可以判断（　　）
A．灯L1断路 B．灯L2断路
C．灯L1短路 D．灯L2短路

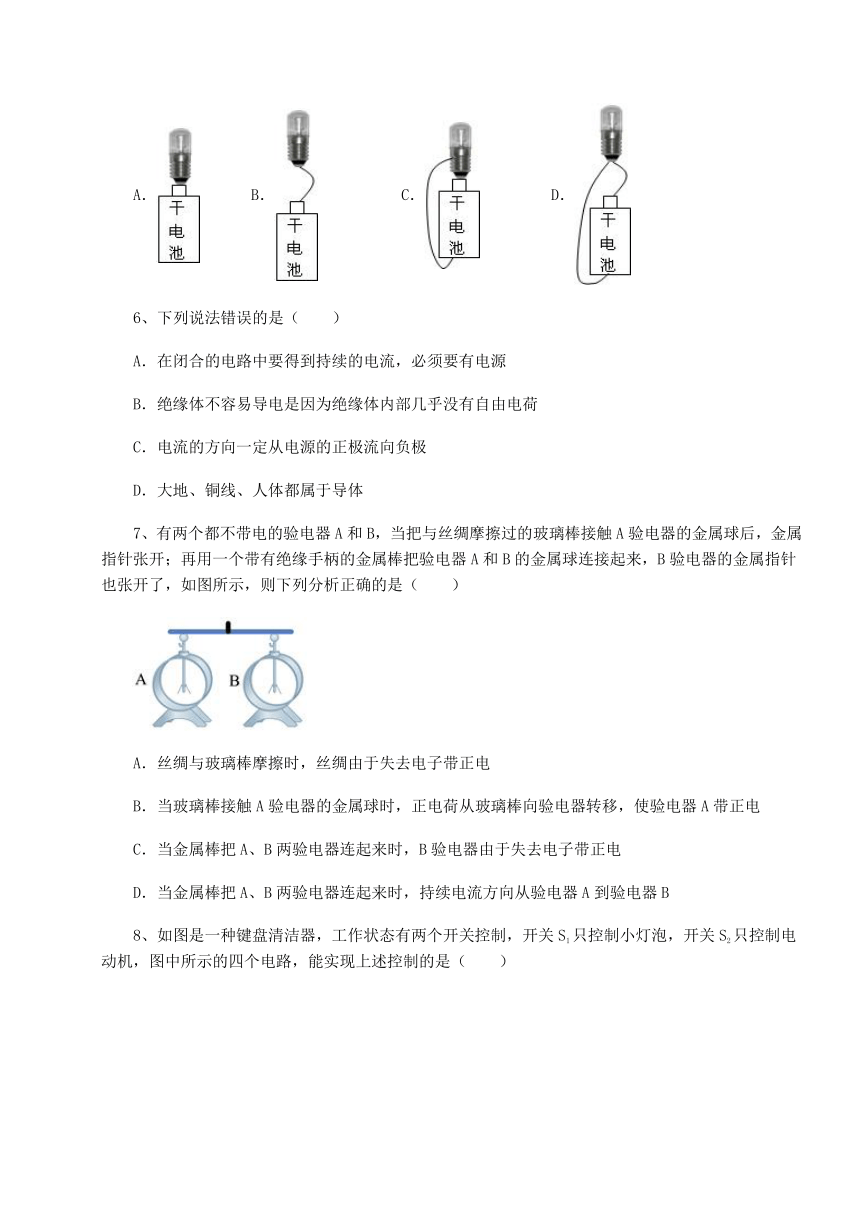

5、用一节干电池检验小灯泡是否完好，下列选项中图示正确的是（　　）
A． B． C． D．
6、下列说法错误的是（　　）
A．在闭合的电路中要得到持续的电流，必须要有电源
B．绝缘体不容易导电是因为绝缘体内部几乎没有自由电荷
C．电流的方向一定从电源的正极流向负极
D．大地、铜线、人体都属于导体
7、有两个都不带电的验电器A和B，当把与丝绸摩擦过的玻璃棒接触A验电器的金属球后，金属指针张开；再用一个带有绝缘手柄的金属棒把验电器A和B的金属球连接起来，B验电器的金属指针也张开了，如图所示，则下列分析正确的是（　　）
A．丝绸与玻璃棒摩擦时，丝绸由于失去电子带正电
B．当玻璃棒接触A验电器的金属球时，正电荷从玻璃棒向验电器转移，使验电器A带正电
C．当金属棒把A、B两验电器连起来时，B验电器由于失去电子带正电
D．当金属棒把A、B两验电器连起来时，持续电流方向从验电器A到验电器B

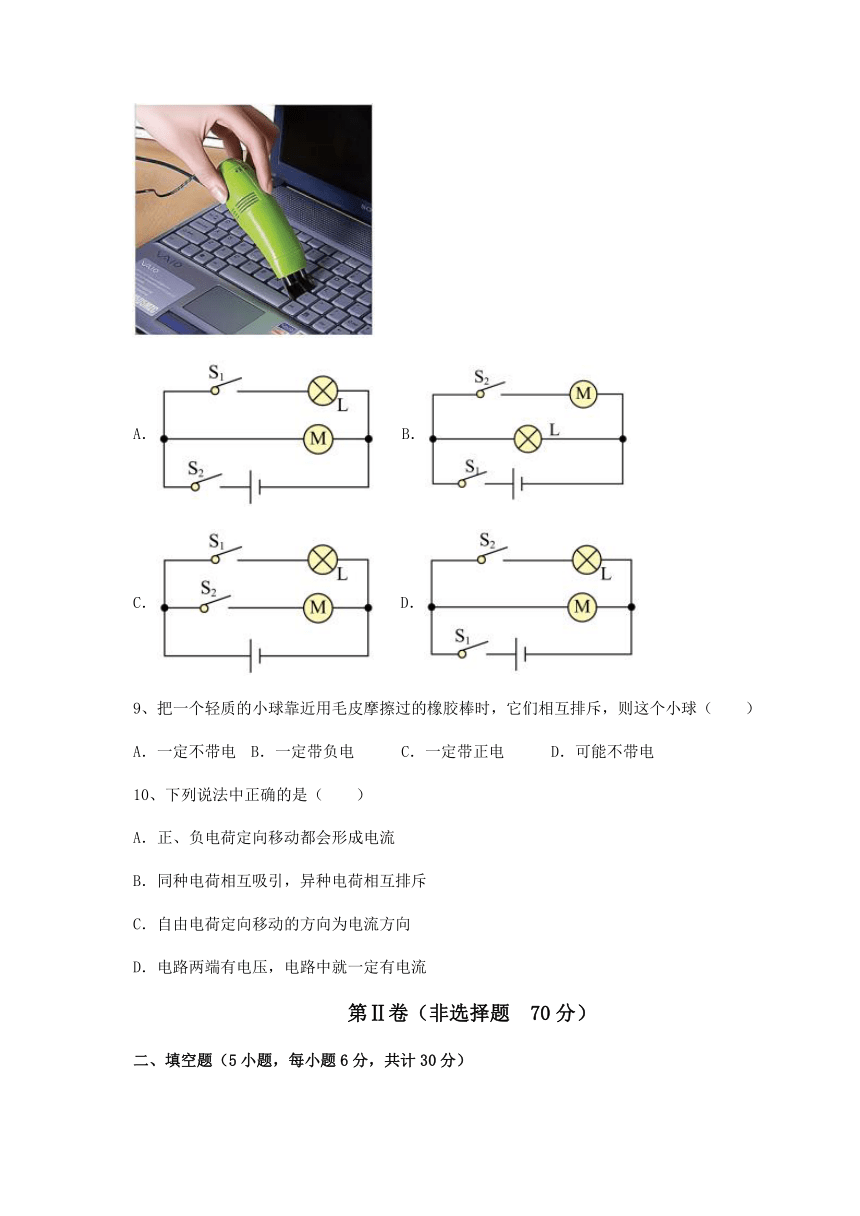

8、如图是一种键盘清洁器，工作状态有两个开关控制，开关S1只控制小灯泡，开关S2只控制电动机，图中所示的四个电路，能实现上述控制的是（　　）
A． B．
C． D．
9、把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，则这个小球（　　）
A．一定不带电 B．一定带负电 C．一定带正电 D．可能不带电
10、下列说法中正确的是（　　）
A．正、负电荷定向移动都会形成电流
B．同种电荷相互吸引，异种电荷相互排斥
C．自由电荷定向移动的方向为电流方向
D．电路两端有电压，电路中就一定有电流
第Ⅱ卷（非选择题 70分）
二、填空题（5小题，每小题6分，共计30分）

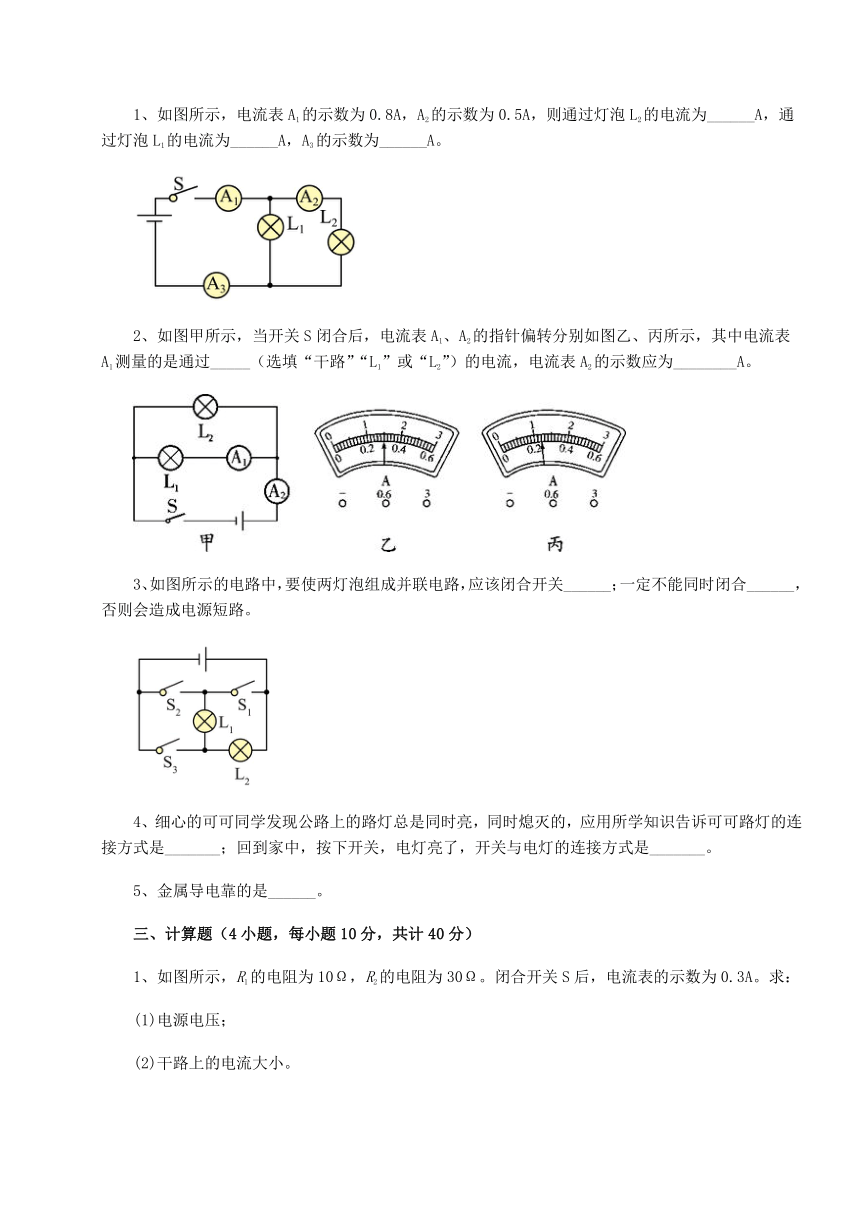

1、如图所示，电流表A1的示数为0.8A，A2的示数为0.5A，则通过灯泡L2的电流为______A，通过灯泡L1的电流为______A，A3的示数为______A。
2、如图甲所示，当开关S闭合后，电流表A1、A2的指针偏转分别如图乙、丙所示，其中电流表A1测量的是通过_____（选填“干路”“L1”或“L2”）的电流，电流表A2的示数应为________A。
3、如图所示的电路中，要使两灯泡组成并联电路，应该闭合开关______；一定不能同时闭合______，否则会造成电源短路。
4、细心的可可同学发现公路上的路灯总是同时亮，同时熄灭的，应用所学知识告诉可可路灯的连接方式是_______；回到家中，按下开关，电灯亮了，开关与电灯的连接方式是_______。
5、金属导电靠的是______。
三、计算题（4小题，每小题10分，共计40分）
1、如图所示，R1的电阻为10Ω，R2的电阻为30Ω。闭合开关S后，电流表的示数为0.3A。求：
(1)电源电压；
(2)干路上的电流大小。
2、认真观察图甲，分析并解答下面的问题：
（1）当开关S1、S2、S3都闭合时，电路状态为______；
（2）当只闭合S3时，若电流表A1的示数为0.5A，则通过L1的电流是多少______？
（3）当只闭合S1、S2时，此时电流表A2示数如图乙所示，电流表A1的示数为0.5A，则通过L1、L2的电流分别是多少______？
3、如图所示，将两只灯泡通过开关接入电路中。闭合开关后甲乙两图中电流表A的示数均为1.2A，图乙中电流表A1的示数如图丙所示。分析并解答下面的问题：
（1）图甲中通过L2的电流是多少A？通过L1的电流是多少A？
（2）闭合开关后，图乙中电流表A1的示数是多少A？
（3）图乙中通过灯L2的电流为多少A？
4、如图所示电路，闭合开关后，如果流过L1的电流为0.2A，流过L2的电流为0.5A，流过L3的电流为0.4A，则电流表A1、A2、A3的示数分别是多少？
-参考答案-
一、单选题
1、A
【解析】
【详解】
A．物理学中规定：正电荷定向移动的方向为电流方向，故A正确；
B．电荷定向移动形成电流，故B错误；
C．汽油机消耗的燃料越多，总功越大，但不知道有用功的多少，所以效率不一定越低，故C错误；
D．在汽油机的压缩冲程中，机械能转化为内能，故D错误。
故选A。
2、B
【解析】
【详解】
A．该电路只需要关好前门，电动机就开始工作，与题意不符，故A不符合题意；
B．只有同时关好前后门，电动机才工作，若任意一个门没有关闭好，则电动机不会工作，符合题意，故B符合题意；
C．该电路图只需要关好前门或者后门，电动车就可以启动了，与题意不符，故C不符合题意；
D．该电路需要前门关闭，后门打开，电动车才可以启动，与题意不符，故D不符合题意。
故选B。
3、B
【解析】
【详解】
电暖扇可以一键单独加热，也可以在加热时摇头升降，这说明电热丝与电动机工作时互不影响，是并联的；一个开关在干路中控制整个电路，另一个开关在支路中控制电动机，故B符合题意，ACD不符合题意。
故选B。
4、A
【解析】
【详解】
A．将导线接在L1的两端时发现L2亮、说明L2是好的，然后并接在L2两端时，发现两灯均不亮，则灯L1断路。故A符合题意；
B．如果灯L2断路，则L2不会亮，故B不合题意；
C．如果灯L1短路，则灯L2会亮，故C不合题意；
D．如果灯L2短路，则L1会亮，故D不合题意。
故选A。
5、C
【解析】
【详解】
AB．图中干电池的正极接到金属触头上，但金属螺纹没有与负极相连，没有构成通路，故AB错误；
C．金属触头接在了正极上，金属螺纹连在了负极上，构成通路，故C正确；
D．图中两根导线都连在了金属触头上，会造成电源短路，故D错误；
故选C。
6、C
【解析】
【详解】
A．形成持续电流的条件一是电路闭合，二是要有电源，故A正确，不符合题意；
B．导体容易导电是因为内部有大量的自由电荷，绝缘体不容易导电是因为绝缘体内部几乎没有自由电荷，故B正确，不符合题意；
C．在电源的外部电流由电源正极经用电器流向电源负极；在电源的内部电流从电源的负极流向电源的正极，故C错误，符合题意；
D．大地、铜线、人体都容易导电，属于导体，故D正确，不符合题意。
故选C。
7、C
【解析】
【详解】
A．摩擦起电的实质是电子的转移，用丝绸摩擦过的玻璃棒因失去电子而带正电，丝绸因得电子而带负电，故A错误；
B．当玻璃棒接触A验电器的金属球时，验电器上自由电子转移玻璃棒上，使验电器A带正电，故B错误；
C．用带绝缘柄的金属杆将两个验电器的金属球接触时，B验电器上自由电子向验电器A转移，B验电器由于失去电子而带正电，故C正确；
D．当金属棒把A、B两验电器连起来的瞬间，金属杆中有电流，且电流方向是从A到B，故D错误。
故选C。
8、C
【解析】
【详解】
由开关S1只控制小灯泡，开关S2只控制电动机可知，S1与小灯泡串联，S2与电动机串联，故C符合题意，ABD不符合题意。
故选C。
9、B
【解析】
【详解】
用毛皮摩擦过的橡胶棒带负电，把一个轻质的小球靠近用毛皮摩擦过的橡胶棒时，它们相互排斥，根据电荷间相互作用规律，同种电荷相互排斥，则这个小球一定带负电，故ACD不符合题意；故B符合题意。
故选B。
10、A
【解析】
【详解】
A．电荷的定向移动形成电流，可以是正电荷，也可以是负电荷，故A正确；
B．同种电荷相互排斥，异种电荷相互吸引，故B错误；
C．物理学中规定正电荷定向移动的方向为电流方向，故C错误；
D．电路两端有电压，电路是通路，电路中才有电流，故D错误。
故选A。
二、填空题
1、0.5 0.3 0.8
【详解】
[1]由电路图可知，L1与L2是并联，A1测干路电流，A2测L2的电流，A3测干路电流，已知电流表A2示数为0.5A，则通过L2的电流为0.5A。
[2][3]由于A1、A3都串联在干路上，则A1、A3都测干路电流，已知电流表A1示数为0.8A，则A3的示数为0.8A。根据并联电路干路电流等于各支路电流之和可得，通过L1的电流为
I1=I-I2=0.8A-0.5A=0.3A
2、L1 1.2A
【详解】
[1]从电路图可以看出，两灯并联，电流表A2测量干路电流，电流表A1测量灯泡L1支路电流.
[2]由两个电流表的指针位置可知，电流大的电流表指针偏转角度小，说明两个电流表接的量程不一样；由于干路电流比支路电流大，则电流表A1接小量程，分度值为0.02A，示数为0.3A；电流表A2接的是大量程，分度值为0.1A，,示数为1.2A。
3、S1、S3 S1、S2
【详解】
[1]由图可知，要使L1、L2组成并联电路，则需让电流从电源流出分别流入两灯中再汇合共同流入电源负极，则需闭合开关S1、S3。
[2]若同时闭合开关S1、S2，会形成短路现象，造成电流过大，烧坏电源，所以同时闭合开关S1、S2是绝对不允许的。
4、并联 串联
【详解】
[1]串联电路中电流只有一个路径，用电器相互影响，一个用电器损坏，其它用电器都不能工作；并联电路中，电流路径由多条，用电器互不影响。路灯虽然同时亮、同时灭，但任一路灯损坏，其他路灯仍能工作，所以是并联的。
[2]开关控制电灯的通断，必须把开关与它控制的电灯串联。
5、自由电子
【详解】
导体导电依靠的是自由电荷，金属导电靠其中可以自由移动的自由电子。
三、计算题
1、 (1)9V；(2)1.2A
【详解】
(1)闭合开关S后，两个电阻并联，电流表测量R2所在支路的电流，则电源电压为
(2)干路上的电流大小为各支路电流之和，即
答：(1)电源电压为9V；
(2)干路上的电流大小为1.2A。
2、短路 0.5A 0.24A，0.26A
【详解】
解：（1）由图可知，当开关S1、S2、S3都闭合时，电流不经过任何一个灯泡，直接由电源正极，经过电流表A1流向负极，由于电流表相当于导线，所以电路处于短路状态。
（2）当只闭合S3时，此时灯泡L2与L1串联，已知电流表A1的示数为0.5A，由串联电路的电流特点可知通过L1的电流为0.5A。
（3）当闭合S1和S2时，两灯泡并联，电流表A1测干路电流，电流表A2测L2支路电流，
由图乙可知，电流表A2所接量程为0～0.6 A，由指针位置可知，其示数为0.26 A，故通过L2的电流为I2＝0.26A；
由于并联电路中干路电流等于各支路中电流之和，则通过L1的电流为I1＝I﹣I2＝0.5A﹣0.26A＝0.24A。
答：（1）短路；（2）通过L1的电流是0.5A；（3）通过L1的电流是0.24A，通过L2的电流为0.26A。
3、（1）1.2A，0A；（2）0.48A；（3）0.72A
【详解】
解：（1）由图甲知，开关闭合时，L1被电流表短路，故通过L1的电流
I1=0A
只有L2接入电路中，故L2的电流大小为电流表示数：即
I2=1.2A
（2）由图丙可知，电流表所接量程为0~0.6A，对应分度值为0.02A，由指针位置可知，此时电流为0.48A，故通过A1的示数为
I1′=0.48A
（3）由图乙知，开关闭合时，L1与L2并联，电流表A测干路电流，A1测通过L1的电流，由并联电路的电流特点可得，L2的电流大小为
I2′=IA-I1′=1.2A-0.48A=0.72A
答：（1）图甲中通过L2的电流是1.2A，通过L1的电流为0A；
（2）图乙中电流表A1的示数是0.48A；
（3）图乙中通过灯L2的电流为0.72A。
4、1.1A；0.9A；0.4A
【详解】
解：电流表A1测干路电流，电流表A2测通过灯L2、L3的电流，电流表A3测通过灯L3的电流，则
I3=IL3=0.4A
I2=IL2+IL3=0.5A+0.4A=0.9A
I1=IL1+IL2+IL3=0.2A+0.5A+0.4A=1.1A
答：电流表A1、A2、A3的示数分别是1.1A、0.9A、0.4A。
