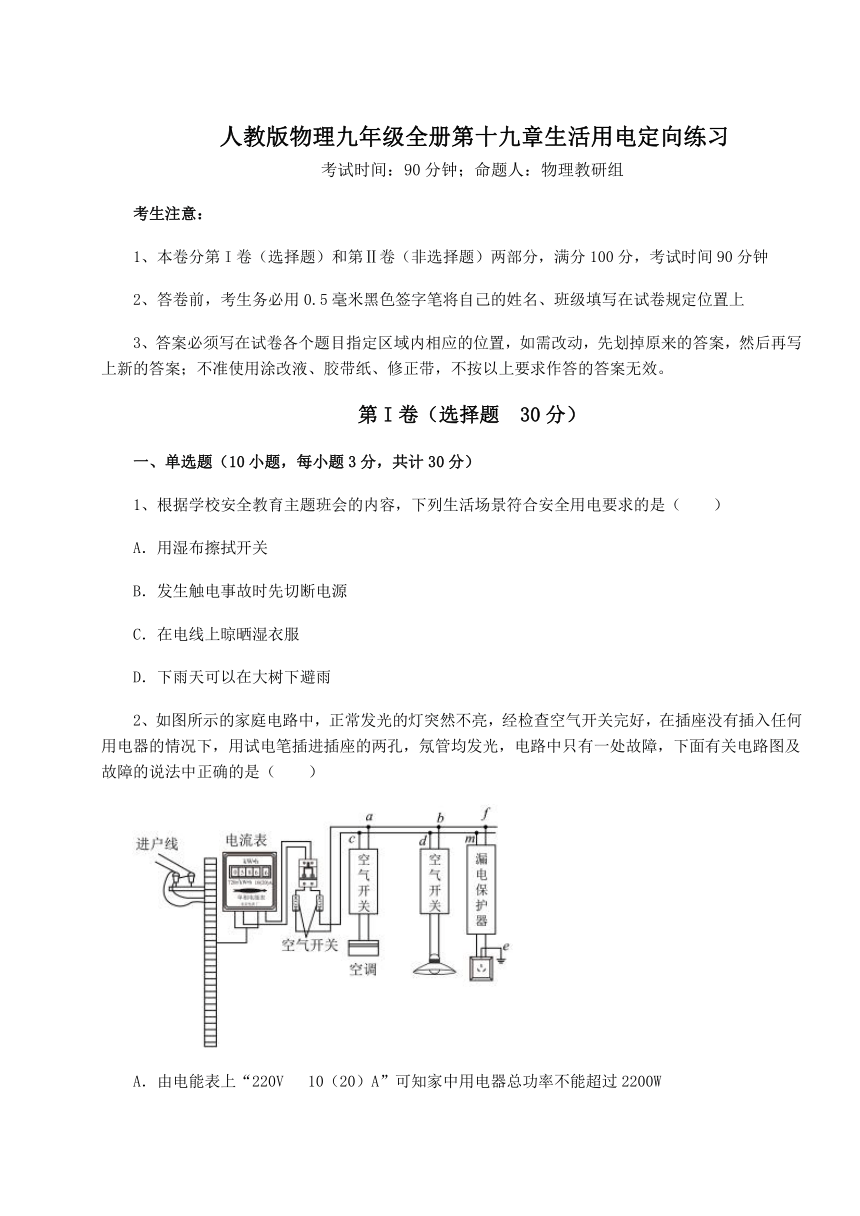

2021-2022学年最新人教版物理九年级全册第十九章生活用电定向练习试题（含详细解析）

人教版物理九年级全册第十九章生活用电定向练习
考试时间：90分钟；命题人：物理教研组
考生注意：
1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟
2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上
3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）
一、单选题（10小题，每小题3分，共计30分）
1、根据学校安全教育主题班会的内容，下列生活场景符合安全用电要求的是（　　）
A．用湿布擦拭开关
B．发生触电事故时先切断电源
C．在电线上晾晒湿衣服
D．下雨天可以在大树下避雨
2、如图所示的家庭电路中，正常发光的灯突然不亮，经检查空气开关完好，在插座没有插入任何用电器的情况下，用试电笔插进插座的两孔，氖管均发光，电路中只有一处故障，下面有关电路图及故障的说法中正确的是（　　）

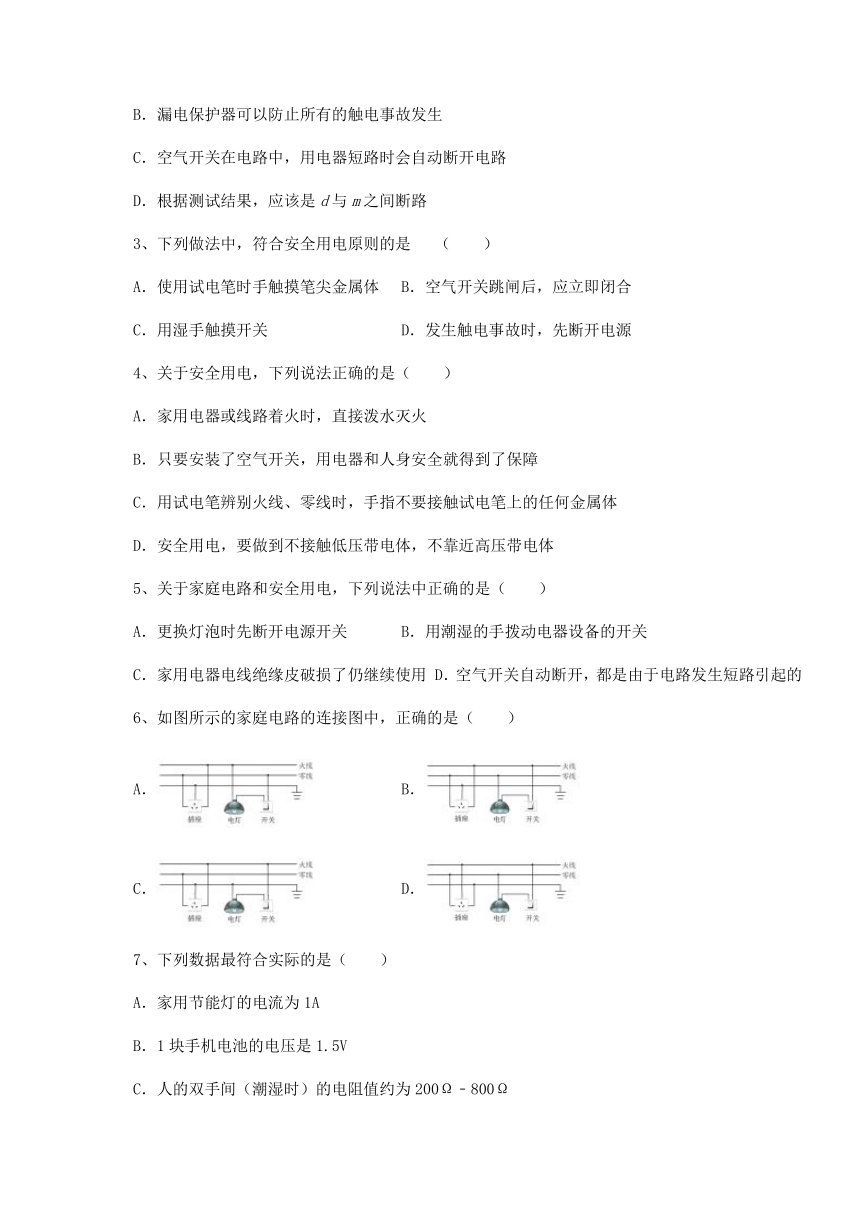

A．由电能表上“220V 10（20）A”可知家中用电器总功率不能超过2200W
B．漏电保护器可以防止所有的触电事故发生
C．空气开关在电路中，用电器短路时会自动断开电路
D．根据测试结果，应该是d与m之间断路
3、下列做法中，符合安全用电原则的是 （　　）
A．使用试电笔时手触摸笔尖金属体 B．空气开关跳闸后，应立即闭合
C．用湿手触摸开关 D．发生触电事故时，先断开电源
4、关于安全用电，下列说法正确的是（　　）
A．家用电器或线路着火时，直接泼水灭火
B．只要安装了空气开关，用电器和人身安全就得到了保障
C．用试电笔辨别火线、零线时，手指不要接触试电笔上的任何金属体
D．安全用电，要做到不接触低压带电体，不靠近高压带电体
5、关于家庭电路和安全用电，下列说法中正确的是（　　）
A．更换灯泡时先断开电源开关 B．用潮湿的手拨动电器设备的开关
C．家用电器电线绝缘皮破损了仍继续使用 D．空气开关自动断开，都是由于电路发生短路引起的
6、如图所示的家庭电路的连接图中，正确的是（　　）
A． B．
C． D．
7、下列数据最符合实际的是（　　）
A．家用节能灯的电流为1A
B．1块手机电池的电压是1.5V
C．人的双手间（潮湿时）的电阻值约为200Ω﹣800Ω

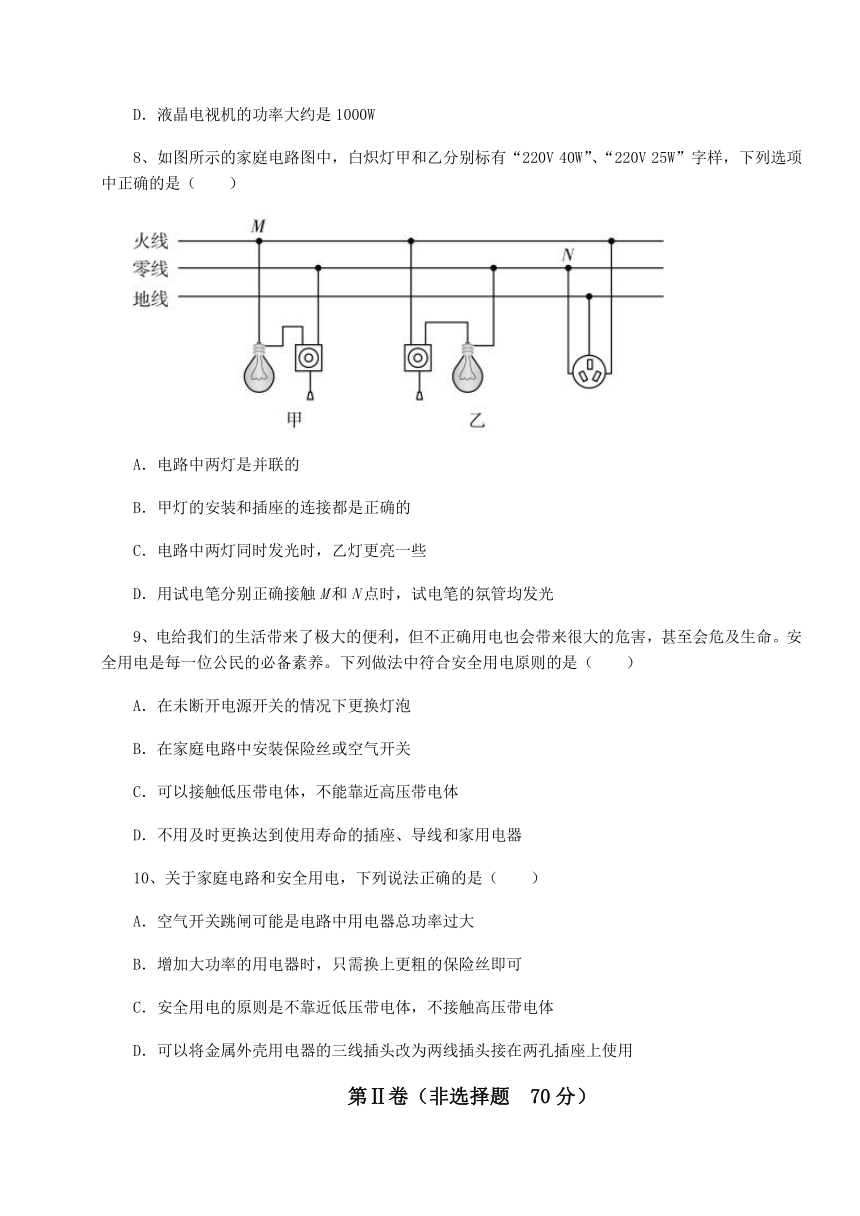

D．液晶电视机的功率大约是1000W
8、如图所示的家庭电路图中，白炽灯甲和乙分别标有“220V 40W”、“220V 25W”字样，下列选项中正确的是（　　）
A．电路中两灯是并联的
B．甲灯的安装和插座的连接都是正确的
C．电路中两灯同时发光时，乙灯更亮一些
D．用试电笔分别正确接触M和N点时，试电笔的氛管均发光
9、电给我们的生活带来了极大的便利，但不正确用电也会带来很大的危害，甚至会危及生命。安全用电是每一位公民的必备素养。下列做法中符合安全用电原则的是（　　）
A．在未断开电源开关的情况下更换灯泡
B．在家庭电路中安装保险丝或空气开关
C．可以接触低压带电体，不能靠近高压带电体
D．不用及时更换达到使用寿命的插座、导线和家用电器
10、关于家庭电路和安全用电，下列说法正确的是（　　）
A．空气开关跳闸可能是电路中用电器总功率过大
B．增加大功率的用电器时，只需换上更粗的保险丝即可
C．安全用电的原则是不靠近低压带电体，不接触高压带电体
D．可以将金属外壳用电器的三线插头改为两线插头接在两孔插座上使用
第Ⅱ卷（非选择题 70分）

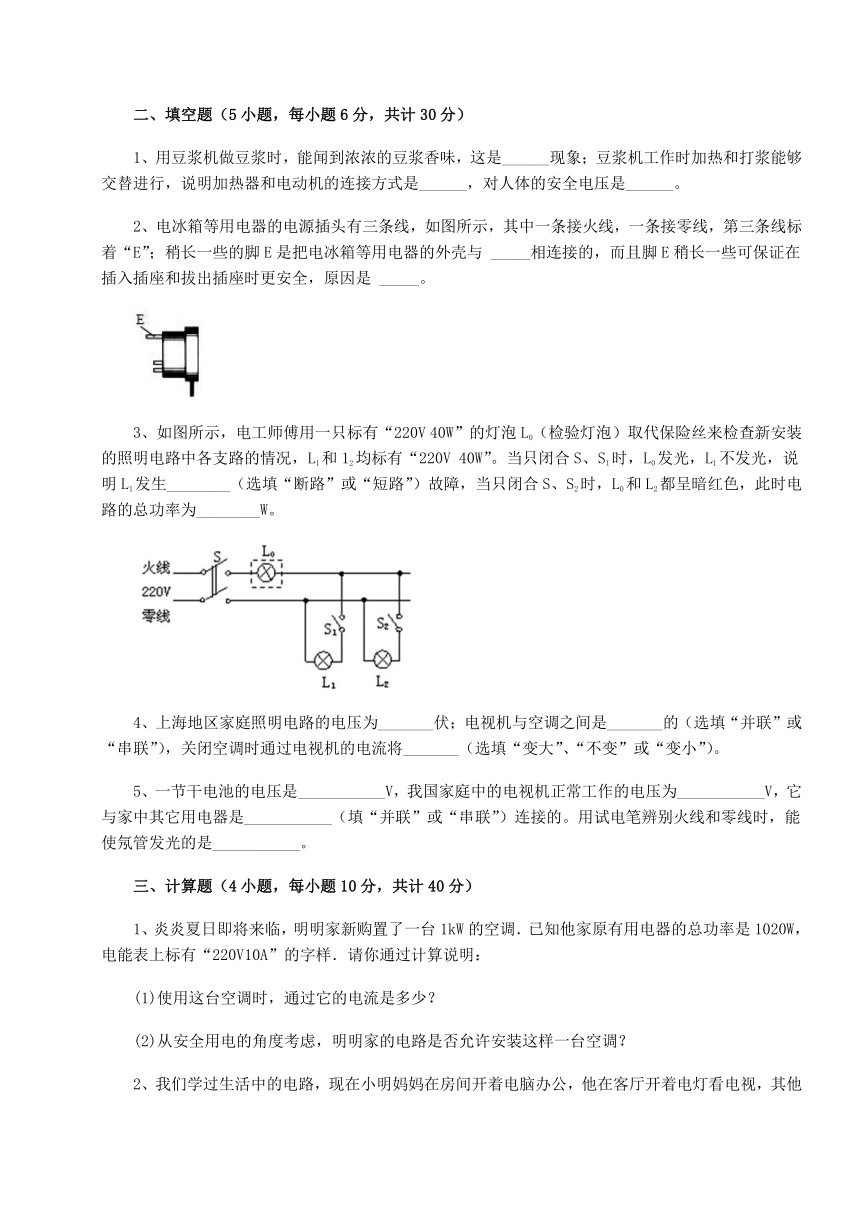

二、填空题（5小题，每小题6分，共计30分）
1、用豆浆机做豆浆时，能闻到浓浓的豆浆香味，这是______现象；豆浆机工作时加热和打浆能够交替进行，说明加热器和电动机的连接方式是______，对人体的安全电压是______。
2、电冰箱等用电器的电源插头有三条线，如图所示，其中一条接火线，一条接零线，第三条线标着“E”；稍长一些的脚E是把电冰箱等用电器的外壳与 _____相连接的，而且脚E稍长一些可保证在插入插座和拔出插座时更安全，原因是 _____。
3、如图所示，电工师傅用一只标有“220V 40W”的灯泡L0（检验灯泡）取代保险丝来检查新安装的照明电路中各支路的情况，L1和12均标有“220V 40W”。当只闭合S、S1时，L0发光，L1不发光，说明L1发生________（选填“断路”或“短路”）故障，当只闭合S、S2时，L0和L2都呈暗红色，此时电路的总功率为________W。
4、上海地区家庭照明电路的电压为_______伏；电视机与空调之间是_______的（选填“并联”或“串联”），关闭空调时通过电视机的电流将_______（选填“变大”、“不变”或“变小”）。
5、一节干电池的电压是___________V，我国家庭中的电视机正常工作的电压为___________V，它与家中其它用电器是___________（填“并联”或“串联”）连接的。用试电笔辨别火线和零线时，能使氖管发光的是___________。
三、计算题（4小题，每小题10分，共计40分）
1、炎炎夏日即将来临，明明家新购置了一台1kW的空调．已知他家原有用电器的总功率是1020W，电能表上标有“220V10A”的字样．请你通过计算说明：
(1)使用这台空调时，通过它的电流是多少？
(2)从安全用电的角度考虑，明明家的电路是否允许安装这样一台空调？

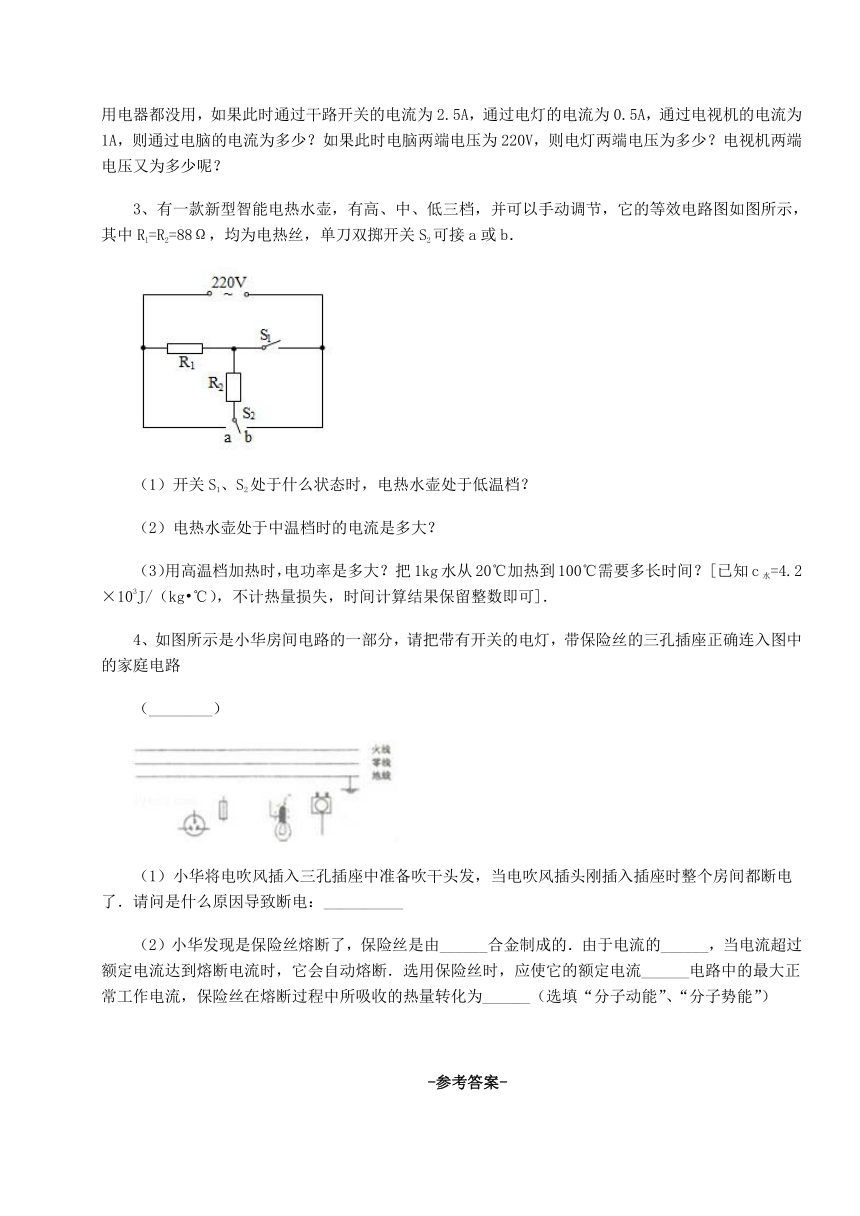

2、我们学过生活中的电路，现在小明妈妈在房间开着电脑办公，他在客厅开着电灯看电视，其他用电器都没用，如果此时通过干路开关的电流为2.5A，通过电灯的电流为0.5A，通过电视机的电流为1A，则通过电脑的电流为多少？如果此时电脑两端电压为220V，则电灯两端电压为多少？电视机两端电压又为多少呢？
3、有一款新型智能电热水壶，有高、中、低三档，并可以手动调节，它的等效电路图如图所示，其中R1=R2=88Ω，均为电热丝，单刀双掷开关S2可接a或b．
（1）开关S1、S2处于什么状态时，电热水壶处于低温档？
（2）电热水壶处于中温档时的电流是多大？
（3）用高温档加热时，电功率是多大？把1kg水从20℃加热到100℃需要多长时间？[已知c水=4.2×103J/（kg ℃），不计热量损失，时间计算结果保留整数即可]．
4、如图所示是小华房间电路的一部分，请把带有开关的电灯，带保险丝的三孔插座正确连入图中的家庭电路
（________）
（1）小华将电吹风插入三孔插座中准备吹干头发，当电吹风插头刚插入插座时整个房间都断电了．请问是什么原因导致断电：__________
（2）小华发现是保险丝熔断了，保险丝是由______合金制成的．由于电流的______，当电流超过额定电流达到熔断电流时，它会自动熔断．选用保险丝时，应使它的额定电流______电路中的最大正常工作电流，保险丝在熔断过程中所吸收的热量转化为______（选填“分子动能”、“分子势能”）
-参考答案-
一、单选题
1、B
【解析】
【详解】
A．湿布能导电，所以不能使用湿布擦拭开关，以防引起触电，故A不符合题意；
B．发生触电事故，触电时间越长越危险，如果直接施救，很可能导致施救人员也发生触电 ，所以切断电源是首先要做的，故B符合题意；
C．由于湿衣服是导体，在电线上晾衣服很容易造成触电事故，故C不符合题意；
D．下雨尤其是雷雨时，空气潮湿，大树也会成为良好的导体，容易导电，站在树下有触电危险，故D不符合题意。
故选B。
2、C
【解析】
【详解】
A．电能表允许通过的最大电流为20A，在220V的电压下工作，故接入的用电器总功率的最大值
故A错误；
B．漏电保护器在通过火线和零线的电流不相等时自动断开电路，所以当人单独接触火线发生触电事故或者火线接地时，漏电保护器可以起到保护作用，但是当人同时接触火线和零线发生触电事故时，漏电保护器不能起到保护作用，故B错误；
C．空气开关在电路短路或用电器的总功率过大时切断电路，故C正确；
D．试电笔插进插座的两孔，氖管均发光，说明零线断路，且断路位置在m点之前，灯不发光，所以断路发生在d点之前，故D错误。
故选C。
3、D
【解析】
【详解】
A．使用试电笔时手触摸笔尖金属体会导致触电，故A不符合题意；
B．空气开关跳闸断开后，应先排除故障后再将其闭合，故B不符合题意；
C．用湿手触摸开关会造成触电，故C不符合题意；
D．发生触电事故时，应先立即断开电源再救人，防止再次触电，故D符合题意。
故选D。
4、D
【解析】
【详解】
A．家用电器或线路失火时，要先切断电源，再实行施救措施，一定不能泼水，否则会发生触电事故，故A错误；
B．家庭电路中安装空气开关，是为了防止电流过大时引起火灾，对触电事故起不到保险作用，故B错误；
C．使用测电笔时，手指不能接触笔尖金属体，但手指一定要接触笔尾金属体，故C错误；
D．不接触低压带电体、不靠近高压带电体，这是基本的安全用电原则，故D正确。
故选D。
5、A
【解析】
【详解】
A．在家庭电路中，为安全用电，在更换灯泡时，要断开开关，使灯泡、灯座和火线脱离，故A正确；
B．含杂质的水是导体，且潮湿的手电阻小，用潮湿的手拨动电器设备的开关容易触电，非常危险，故B错误；
C．家用电器电线绝缘皮破损，漏出里面的金属导线，人不注意时，非常容易造成触电事故，应及时更换新的电线，故C错误；
D．空气开关自动断开是因为家庭电路电流过大造成的。引起电流过大的原因一是短路；二是过载，故D错误。
故选A。
6、B
【解析】
【详解】
家庭电路灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关时能切断火线，人接触灯泡不会发生触电事故；三孔插座的接法：上孔接地线，左孔接零线，右孔接火线。故ACD错误，B正确。
故选B。
7、C
【解析】
【详解】
A．家用节能灯的功率较小，电流为0.1A，故A不符合实际；
B．1块手机电池的电压是3.7V，故B不符合实际；
C．人的双手间（潮湿时）的电阻值电阻减小，约为200Ω﹣800Ω，故C符合实际；
D．液晶电视机的功率大约是100W，故D不符合实际。
故选C。
8、A
【解析】
【详解】
A．电路中两灯单独接在零火线之间，互不影响，是并联的，故A正确；
B．电灯甲的连接不符合安全用电，开关应接在火线和灯泡之间，故B错误；
C．由于它们是并联关系，所以电压相等，由公式可知，甲的电阻小，根据欧姆定律可知，通过甲灯的电流大，由P=UI可知，甲的实际功率大，因此，甲灯更亮一些，故C错误；
D．试电笔接触火线或者与火线接通的导体时氖管会发光，图中N点是零线上一点，不能让氖管发光，故D错误。
故选A。
9、B
【解析】
【详解】
A．在未断开电源开关的情况下更换灯泡可能会造成触电事故，故A不符合题意；
B．在家庭电路中安装保险丝或空气开关可防止家庭电路短路或总功率过大造成的火灾，故B符合题意；
C．安全用电的原则是：不接触低压带电体，不靠近高压带电体，故C不符合题意；
D．对达到使用寿命的插座、导线和家用电器要及时更换，防止火灾发生，故D不符合题意。
故选B。
10、A
【解析】
【详解】
A．家庭电路总功率过大或者发生短路时会使电路中电流过大，引起空气开关跳闸，故A正确；
B．增加大功率的用电器时，除了换上足够粗的保险丝外，还要考虑电能表和导线的规格是否满足要求，故B错误；
C．安全用电的原则是不接触低压带电体，不靠近高压带电体，故C错误；
D．三孔插座的第三个孔能将用电器的金属外壳接地，可以起到防止漏电时使人触电的作用，不能将金属外壳用电器的三线插头改为两线插头接在两孔插座上使用，故D错误。
故选A。
二、填空题
1、扩散 并联 不高于36V
【详解】
[1]能闻到浓浓的豆浆香味，是扩散现象，豆浆的分子在不停地无规则运动。
[2]豆浆机的加热和打浆是交替进行的，显然电热器和电动机在工作时互不影响，即为并联连接。
[3]根据安全用电原则，对人体的安全电压不高于36V。
2、大地 插头插入插座时外壳先接地线，拔出插座时外壳后脱离地线
【详解】
[1]稍长些的脚E把微波炉的外壳与大地相连接，脚E稍长一些可保证在插入插座和拔出插座时更安全。可以使用电冰箱与火线接通之间先使外壳与地线相通，在拔插头时，先使插头与火线相脱离，防止触电事故的发生。
[2]原因是：地线插入插座时外壳先接地线，拔出插座时外壳后脱离地线。
3、短路 20
【详解】
[1]当只闭合S、S1时，L0发光，说明电路是通路，L1不发光，说明L1发生短路现象。
[2]当只闭合S、S2时，L0和L2都呈暗红色，这说明电路是通路，两个灯泡串联接入电路中，两个灯泡都标有“220V 40W”，说明两个灯泡的规格相同，根据串联电路的电压规律可知，每个灯泡两端电压为110V，根据可知，实际功率为额定功率的，实际功率为
40W×=10W
此时电路的总功率为
P总=10W+10W=20W
4、220 并联 不变
【详解】
[1]我国家庭照明电路的电压都是220V，上海地区家庭照明电路的电压为220伏。
[2]家庭电路中各用器是并联的，故电视机与空调之间是并联的
[3]并联电路各支路可独立工作、互不影响，故关闭空调时通过电视机的电流将不变。
5、1.5 220 并联 火线
【详解】
[1]一节干电池的电压是1.5V。
[2]我国家庭电路的电压为220V，所以电视机正常工作的电压为220V。
[3]电视机与家中其它用电器工作时，互不影响的，它们是并联连接的。
[4]用试电笔辨别火线和零线时，能使氖管发光的是火线。
三、计算题
1、 (1) 4.55 A；(2)允许．
【详解】
(1)根据P＝UI得，空调使用时通过的电流为：
；
(2)根据P＝UI得，允许家用电器同时工作的最大功率：
；
安装空调后，家用电器的总功率为：
所以允许安装这样一台空调．
【点睛】
由电能表的参数可知正常工作允许通过的最大电流，根据P＝UI求出允许家用电器同时工作的最大功率，然后与所有家用电器的总功率相比较，可得出答案．
2、1A 220V 220V
【详解】
在家庭电路中，各用电器间是并联的，根据并联电路中电流的特点可知：I干路=I电灯+I电脑+I电视机；所以I电脑=I干路-I电灯-I电视机=2.5A-0.5A-1A=1A；
因为并联电路各支路两端的电压相等,则加在电灯两端的电压为220V,加在电视机两端的电压也为220V;
3、（1）当S1断开，S2接b时，电热水壶处于低温档；（2）2.5A；（3）1100W； 305s。
【详解】
（1）由电路图知，当S1断开，S2接b时，R1、R2串联，电路总电阻最大，电源电压U一定，由P=可知，此时总功率小，电热水壶处于低温挡。
（2）由电路图知，当S1闭合，S2接b时，只有R1连入电路，电路中电阻较大，不是最大，电源电压U一定，由P=可知，此时总功率较小，电热水壶处于中温挡；则处于中温档时的电流
I==2.5A
（3）当当S1闭合，S2接a时，R1、R2并联，总电阻最小，由P=可知，总功率最大，电热水壶处于高温挡，R1、R2并联时，总电阻
R并==44Ω
高温档加热时，电路消耗的功率
P高==1100W
把1kg水从20℃加热到100℃吸收的热量
Q=cm△t=4.2×103J/(kg ℃)×1kg×(100℃﹣20℃)=3.36×105J
不计热量损失
W=Q=3.36×105J
由P=可得，所需时间
t==≈305s
4、 原因是保险丝烧断了 铅锑 热效应 等于或稍大于 分子势能
【解析】
灯泡接法：火线进入开关，再进入灯泡顶端的金属点，零线直接接入灯泡的螺旋套，这样在断开开关能切断火线，接触灯泡不会发生触电事故．既能控制灯泡，又能更安全．三孔插座的接法：上孔接地线；左孔接零线；右孔接火线，保险丝接在火线上，如图所示：
(2)当电吹风插头刚插入插座时整个房间都断电了，原因是保险丝烧断了；(3)小华发现是保险丝熔断了，保险丝是由铅锑合金制成的．由于电流的热效应，当电流超过额定电流达到熔断电流时，它会自动熔断．选用保险丝时，应使它的额定电流等于或稍大于电路中的最大正常工作电流，保险丝属于晶体，在熔断过程中温度不变、内能变大，所吸收的热量转化为分子分子势能．
